СОГЛАСОВАНО: Главный метролог ООО «ТМС РУС»

_ А.А. Саморуков

Я? 2021 г.

Государственная система обеспечения единства измерений

ПРЕОБРАЗОВАТЕЛИ-ИЗМЕРИТЕЛИ УКЛОНА ВК-610

МЕТОДИКА ПОВЕРКИ

МП-ТМС-045/21 г. Москва

2021 г.

СОДЕРЖАНИЕ

ПОВЕРКИ

  • 9.1 Определение диапазона измерений и приведенной к полному диапазону измерений

погрешности измерений угла наклона

  • 9.2 Определение диапазона выходного сигнала и приведенной к полному диапазону

измерений погрешности преобразования

1. ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика распространяется на преобразователи-измерители уклона ВК-610 (далее по тексту - преобразователи), производства ООО «ВиКонт»». г. Москва и устанавливает методы и средства их первичной и периодической поверки.

Поверка преобразователей в соответствии с настоящей методикой поверки обеспечивает передачу единицы плоского угла - градуса, методом прямых измерений от эталонов 3 разряда в соответствии с частью 3 документа «Государственная система обеспечения единства измерений (ГСП). Государственная поверочная схема для средств измерений плоского угла», утвержденного приказом Федерального агентства по техническому регулированию и метрологии № 2482 от 26 ноября 2018 года, что обеспечивает прослеживаемость к гэт22-2014 «Государственный первичный эталон единицы измерения плоского угла - градуса».

2. ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1. При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

6

Да

Да

Проверка маркировки и комплектности

7

Да

Да

Опробование

8.2

Да

Да

Определение метрологических характеристик преобразователей

9

Да

Да

Определение диапазона измерений и приведенной к полному диапазону измерений погрешности измерений угла наклона

9.1*

Да

Да

Определение диапазона выходного сигнала и приведенной к полному диапазону измерений погрешности преобразования

9.2*

Да

Да

Примечание:

* - при проведении поверки, допускается объединение операций по п. 9.1 и п. 9.2 и одно-временное их выполнение.

  • 2.2. Методикой поверки предусмотрено проведение поверки преобразователей без вторичного блока ВК-601Д. в таком случае операции по п. 9.1 данной методики поверки не проводятся.

  • 2.3 Методикой поверки не предусмотрено проведение поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3. ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны выполняться следующие условия:

  • - температура окружающего воздуха, °C                   от +15 до +25

  • - относительная влажность воздуха, %, не более                  80

  • - атмосферное давление, кПа                               от 84 до 106

Примечание: условия измерений дополнительно должны учитывать требования эксплуатационных документов на средства поверки.

  • 4. МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПО

ВЕРКИ

При проведении поверки должны применяться следующие средства, соответствующие требованиям таблицы 2.

Таблица 2 - Средства поверки

Операция поверки

Средство поверки

Метрологические и технические требования к средствам поверки

Рекомендуемые типы средств поверки

1

2

3

4

Определение метрологических характеристик средства измерений

Рабочие эталоны 3 разряда в соответствии с 3 частью Государственной поверочной схемы, утвержденной приказом Росстандарта № 2482 от 26.11.2018

Средства измерений угла с диапазоном измерений от 0 до 360 °и с погрешностью, не превышающей 1/3 от пределов допускаемой погрешности преобразователей

Головка оптическая делительная ОДГЭ-5 (№ в государственном реестре средств измерений: 7305-79)

Средства измерений, предназначенные для определения диапазона выходного сигнала методом непосредственной оценки

Диапазон измерений от 1 • 10'7 до 1 А, абсолютная погрешность измерений силы постоянного тока от ±0.005 до ±131 мкА

Мультиметр 3458А (№ в государственном       реестре

средств измерений: 25900-03)

Определение условий проведения поверки

Средства   измерений

температуры

Диапазон измерений от 0 до 60 °C, предел допускаемой абсолютной погрешности ± 0,3 °C

Термогигрометры ИВА-6 (№ в государственном реестре средств изме-рений: 46434-11)

Средства   измерений

влажности

Диапазон измерений от 0 до 90 %, предел допускаемой абсолютной погрешности ± 2 %

Средства измерений атмосферного давления

Диапазон измерений от 300 до 1100 гПа, предел допускаемой абсолютной погрешности ± 2,5 гПа

Примечание: допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими передачу единицы величины с погрешностью, не превышающей указанную в столбце 3 таблицы 2.

  • 5. ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕ

НИЯ ПОВЕРКИ
  • 5.1. При проведении поверки необходимо соблюдать:

  • -  требования безопасности при проведении электрических испытаний и измерений согласно ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности»;

  • -  «Правила по охране труда при эксплуатации электроустановок»;

  • -  требования безопасности, указанные в эксплуатационной документации на средства измерений.

  • 5.2. К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.

6. ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

При внешнем осмотре должно быть установлено:

  • -  отсутствие коррозии, механических повреждений и дефектов, на преобразователе и вторичном блоке (в случае наличия вторичного блока), влияющих на работоспособность;

  • -  отсутствие повреждений изоляции сигнальных кабелей и кабелей питания.

Результат поверки по данному пункту настоящей методики поверки считают положительным. если выполнены все установленные требования.

7. ПРОВЕРКА МАРКИРОВКИ И КОМПЛЕКТНОСТИ

При проверке маркировки и комплектности должно быть установлено:

  • - наличие на маркировочной табличке следующих данных (информацию о производителе. тип средства измерений, заводской номер, год выпуска, диапазон измерений угла наклона и диапазон выходного сигнала);

  • -  комплектность в соответствии с паспортом.

  • 8. ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

8.1. Подготовка к поверке
  • 8.1.1. Перед проведением поверки поверитель должен изучить настоящую методику поверки и эксплуатационные документы, входящие в комплект поставки преобразователя, а также эксплуатационные документы применяемых средств поверки.

  • 8.1.2. Перед поверкой преобразователь должен быть установлен на месте проведения поверки и находиться во включённом состоянии не менее 30 минут.

  • 8.1.3. Перед проведением поверки средства поверки должны быть выдержаны в помещении вблизи преобразователя не менее 3 часов.

8.2. Опробование
  • 8.2.1. При опробовании преобразователя, проверяют диапазон измерений угла наклона, при этом преобразователь должен быть подключен к мультиметру в соответствии с руководством по эксплуатации. Преобразователь закрепляют на установочную платформу, закрепленную на конусе Морзе головки оптической делительной ОДГЭ-5 (далее - головка), с помощью которой задают угол наклона во всем диапазоне измерений преобразователя, указанном на маркировочной табличке, при этом показания мультиметра и вторичного блока (при наличии в комплекте) должны меняться в диапазоне, указанном на маркировочной табличке.

  • 9. ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК ПРЕОБРАЗОВАТЕЛЕЙ

9.1 Определение диапазона измерений и приведенной к полному диапазону измерений погрешности измерений угла наклона
  • 9.1.1 Для определения диапазона измерений и приведенной к полному диапазону измерений погрешности измерений угла наклона используют головку оптическую делительную ОДГЭ-5 (далее - ОДГЭ-5).

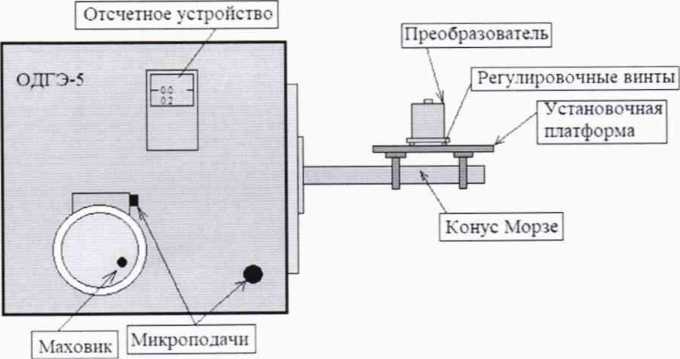

Рисунок 1 - Схема установки преобразователя

  • 9.1.2 С помощью маховика и микроподач установить на отсчетном устройстве ОДГЭ-5 значение угла 0°.

  • 9.1.3 Закрепить преобразователь согласно руководству по эксплуатации на установочную платформу ОДГЭ-5.

  • 9.1.4 Подключить поверяемый преобразователь к вторичному блоку согласно руководству по эксплуатации. Маркировка присоединительных разъемов (проводов) приведена в разделе «Схема подключения» руководства по эксплуатации на поверяемый преобразователь.

  • 9.1.5 Включить преобразователь и вторичный блок.

  • 9.1.6 Регулировочными винтами установить преобразователь в нулевое положение по показаниям вторичного блока.

  • 9.1.7 Занести в протокол измеренные значения угла наклона вторичным блоком (Хюм./) и значение ОДГЭ-5 (Хэт.,), в нулевом положении.

  • 9.1.8 Угол наклона задавать с помощью микроподач головки ОДГЭ-5.

  • 9.1.9 Значение угла наклона Хли, выраженное в мм/м рассчитывается по формуле:

ХЭт,1 = Ю00 ■ tga,

где X - угол наклона, мм/м;

а - угол наклона.

  • 9.1.10 Выбрать 10 поверяемых точек Xi. равномерно распределенных по диапазону измерений преобразователя, провести измерения угла наклона в этих точках, все измеренные значения по вторичному блоку (Хизм./) и по ОДГЭ-5 (Хэт./) занести в протокол.

  • 9.1.11 Значения угла наклона Xi, задавать с отклонением, не превышающим ±2% от диапазона измерений преобразователя последовательно от нижнего предела измерений к верхнему пределу измерений.

  • 9.1.12 Для каждой проверяемой точки вычислить значения приведенной погрешности измерений по формуле:

У; =         • Ю0%,

где L - диапазон измерений преобразователя, мм/м.

Если для каждой проверяемой точки выполняется неравенство Yi - ± 3%, то преобразователь считают прошедшим поверку по данному пункту методики поверки.

9.2 Определение диапазона выходного сигнала и приведенной к полному диапазону измерений погрешности преобразования
  • 9.2.1 Для определения диапазона выходного сигнала и приведенной к полному диапазону измерений погрешности преобразования используют головку оптическую делительную ОДГЭ-5 (далее - ОДГЭ-5) и мультиметр 3458А (далее - мультиметр).

  • 9.2.2 Выполнить операции по п.п. 9.1.2 - 9.1.5.

  • 9.2.3 Подключить мультиметр к выходу вторичного блока преобразователя (в случае отсутствия вторичного блока в комплекте с преобразователем - к выходу преобразователя), согласно руководству по эксплуатации.

Примечание: Измерения выходного сигнала при поверке преобразователя со вторичным блоком по п. 9.2 данной методики поверки, проводить для каждой поверяемой точки поочередно с выходов (4 — 20) мА и (0 - 5) мА.

  • 9.2.4 Регулировочными винтами установить преобразователь в нулевое положение по показаниям мультиметра.

  • 9.2.5 Занести в протокол измеренные значения выходного сигнала (1изм./) и измеренное значение ОДГЭ-5 (Хэт.,), в нулевом положении.

  • 9.2.6 Угол наклона задавать с помощью микроподач головки ОДГЭ-5.

  • 9.2.7 Значение угла наклона Х-п.и выраженное в мм/м рассчитывается по формуле:

ХЭт.1 = Ю00 • tga,

где X, - угол наклона, мм/м;

а - угол наклона. °.

  • 9.2.8 Выбрать 10 поверяемых точек Xi, равномерно распределенных по диапазону измерений преобразователя, провести измерения угла наклона и измерения выходного сигнала в этих точках. Занести в протокол, измеренные значения угла (Хэт./) и измеренные значения выходного сигнала (I изм./)«

  • 9.2.9 Значения угла наклона Xi, задавать с отклонением, не превышающим ±2% от диапазона измерений преобразователя последовательно от нижнего предела измерений к верхнему пределу измерений.

  • 9.2.10 Для каждой поверяемой точки вычислить расчетное значение выходного сигнала. по формуле:

где L - диапазон измерений преобразователя, мм/м;

/верх. - верхний предел измерений диапазона выходного сигнала. мА;

/нихн - нижний предел измерений диапазона выходного сигнала, мА.

9.2.11 Для каждой проверяемой точки вычислить значения приведенной погрешности

преобразования:

У1 = /измл - /расчз- . 100%

*верх   *нижн

Если для каждой проверяемой точки выполняется неравенство у(- < ± 3%, то преобразователь считают прошедшим поверку по данному пункту методики поверки.

  • 10. ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СИ МЕТРОЛОГИЧЕСКИМ ТРЕБОВА

НИЯМ

Преобразователь признаётся соответствующим установленным метрологическим требованиям и пригодным к дальнейшему применению, если вычисленные значения погрешности измерений и погрешности преобразования не превышают значений, полученных в ходе выполнения операций, указанных в разделе 9 настоящей методики.

В случае несоответствия погрешности измерений, преобразователь признают непригодным к применению.

11. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки заносятся в протокол поверки. Форма протокола произвольная.

При положительных результатах поверки выдается свидетельство о поверке установленной формы в соответствии с Порядком проведения поверки средств измерений, требованиями к знаку поверки и содержанию свидетельства о поверке, утверждённому приказом Министерства промышленности и торговли Российской Федерации от 31 июля 2020 г. № 2510.

При отрицательных результатах поверки преобразователь признается непригодным и к применению не допускается. Отрицательные результаты поверки оформляются выдачей извещения о непригодности установленной формы в соответствии с Министерства промышленности и торговли Российской Федерации от 31 июля 2020 г. № 2510.
