Методика поверки «ГСИ. Мультиметры цифровые Agilent 34405А» (МП-392/447-2006)
Федеральное государственное учреяодение
«РОССИЙСКИЙ ЦЕНТР ИСПЫТАНИЙ И СЕРТИФИКАЦИИ - МОСКВА»
(ФГУ «РОСТЕСТ-МОСКВА»)
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Мультиметры цифровые Agilent 34405АМЕТОДИКА ПОВЕРКИ
МП-392/447-2006
Москва
2006
СОДЕРЖАНИЕ
-
-
5.3 Определение метрологических характеристик
-
5.3.1 Определение абсолютной погрешности измерения напряжения постоянного тока
-
5.3.2 Определение абсолютной погрешности измерения напряжения переменного тока
-
5.3.3 Определение абсолютной погрешности измерения силы постоянного тока
-
5.3.4 Определение абсолютной погрешности измерения силы переменного тока
-
5.3.5 Определение абсолютной погрешности измерения электрического сопротивления
-
5.3.6. Определение абсолютной погрешности измерения электрической ёмкости
Настоящая методика поверки распространяется на мультиметры цифровые Agilent 34405А (далее по тексту - мультиметры) и устанавливает методику их первичной и периодической поверок.
Межповерочный интервал - один год.
1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ-
1.1 При проведении поверки проводят операции, указанные в табл. 1 и применяют средства поверки, указанные в табл. 2.
Таблица 1 Операции поверки
|
№ п/п |
Операции поверки |
№ п/п МП |
|
1 |
2 |
3 |
|
1 |
Внешний осмотр |
5.1 |
|
2 |
Опробование |
5.2 |
|
3 |
Определение метрологических характеристик |
5.3 |
|
3.1 |
Определение абсолютной погрешности измерения напряжения постоянного тока |
5.3.1 |
|
3.2 |
Определение абсолютной погрешности измерения напряжения переменного тока |
5.3.2 |
|
3.3 |
Определение абсолютной погрешности измерения силы постоянного тока |
5.3.3 |
|
3.4 |
Определение абсолютной погрешности измерения силы переменного тока |
5.3.4 |
|
3.5 |
Определение абсолютной погрешности измерения электрического сопротивления |
5.3.5 |
|
3.6 |
Определение абсолютной погрешности измерения электрической ёмкости |
5.3.6 |
|
3.7 |
Определение абсолютной погрешности измерения частоты |
5.3.7 |
|
3.8 |
Определение абсолютной погрешности измерения температуры |
5.3.8 |
При несоответствии характеристик поверяемых мультиметров установленным требованиям по любому из пунктов табл. 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.
Таблица 2 Средства поверки
|
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки. | ||
|
1 |
2 |
3 |
4 |
|
5.3.1-5.3.8 |
Калибратор универсальный Fluke 5520А | ||
|
Наименование воспроизводимой величины |
Диапазоны воспроизведения |
Предел допускаемой абсолютной погрешности | |
|
Напряжение постоянного тока на выходе “Normal” |
0-329,9999 мВ 0-3,299999 В 0-32,99999 В 30-329,9999 В 100-1000,000 В |
A=±(0,002x10’2xU+ 1 мкВ) Д=±(0,0011 х 10'2xU + 2 мкВ) A=±(0,0012x10’2xU + 20 мкВ) A=±(0,0018x10'2xU + 0,15 мВ) A=+(0,0018x10'2xU + 1,5 мВ) | |
|
Напряжение переменного тока |
1,0-32,999 мВ 45 Гц-10 кГц 1,0-32,999 мВ 10кГц-20кГц |
A=±(0,015x10'2xU + 5,9 мкВ) Д=+(0,020х 10'2xU + 5,9 мкВ) | |
|
33-329,999 мВ 45 Гц - 10 кГц 33-329,999 мВ 10 кГц - 20кГц |
Д=+(0,0145хЮ'2хи + 8,2 мкВ) Д=±(0,016х10'2хи + 8,2 мкВ) | ||
|
0,33-3,29999 В 45 Гц -10 кГц 0,33-3,29999 В 10кГц-20кГц |
Д=+(0,015хЮ'2хи + 59,3 мкВ) Д=±(0,019х10'2хи + 59,3 мкВ) | ||
|
3,3...32,9999 В 45 Гц... 10 кГц 3,3...32,9999 В 10кГц-20кГц |
Д=±(0,015хЮ’2хи + 593,9 мкВ) Д=±(0,024хЮ'2хи + 593,9 мкВ) | ||
|
33...329,999 В 45 Гц... 1 кГц 33...329,999 В 1 кГц...10 кГц 33...329,999 В 10 кГц...20 кГц |
Д=+(0,019х10’2хи + 1980 мкВ) Д=±(0,02х 10’2xU + 5940 мкВ) Д=±(0,025хЮ’2хи + 5940 мкВ) | ||
|
330... 1020 В 45Гц...1кГц 330... 1020 В 1кГц...5кГц 330... 1020 В 5кГц...10кГц |
Д=+(0,03х10’2хи + 10200 мкВ) Д=±(0,025х10'2хи + 10200 мкВ) Д=±(0,03х10‘2хи+ 10200 мкВ) | ||
|
Сила постоянного тока на выходе “AUX” |
0...3,29999 мА 0...32,9999 мА 0...329,999 мА 0... 1,09999 А 0... 10,9999 А |
Д=±(0,01х10’2х1 + 0,05 мкА) Д=±(0,01хЮ’2х1 + 0,25 мкА) Д=±(0,01х10’2х1 + 25 мкА) Д=±(0,02хЮ’2х1 + 4 мкА) Д=±(0,05хЮ’2х1 + 440 мкА) | |
|
Сила переменного тока на выходе “AUX” |
0,33-3,2999 мА 45 Гц ... 1 кГц 0,33-3,2999 мА 1 кГц .....5 кГц |
Д=±(0,1хЮ’2х1 +0,15 мкА) Д=±(0,2х 10‘2*1 + 0,2 мкА) | |
|
3,3-32,999 мА 45 Гц... 1 кГц 3,3-32,999 мА 1 кГц.....5 кГц |
Д=±(0,04х10'2х1 + 2 мкА) Д=±(0,08х10 2х1 + 2 мкА) | ||
|
Д=±(0,04хЮ'2х1 + 20 мкА) Д=±(0,1х10'2х1 + 50 мкА) | ||
|
0,33...2,99999 А 45Гц...1кГц 0,33... 1,09999 А 1 кГц... 5 кГц |
Д=±(0,05хЮ’2х1 + 99 мкА) Д=±(0,6х10‘2х1 + 990 мкА) | ||
|
Д=±(0,06х10’2х1 + 1980 мкА) Д=±(0,1х10'2х1 + 1980 мкА) Д=±(3,0х10’2х1 + 1980 мкА) | ||
|
Электрическое сопротивление на выходе “Normal” |
0,33... 1,099999 кОм
|
A=±(0,28x10’4xR + 0,002 Ом) Д=±(0,28х 10'4xR + 0,02 Ом) A=±(0,28x10’4xR + 0,2 Ом) A=±(0,32x10’4xR+ 2 Ом) A=±(l,3xl0’4xR+50 Ом) A=±(5,0xl0’4xR+3 кОм) Д=±(150,0х 10’4xR + 300 кОм) | |
|
1 |
3 |
4 |
5 |
|
Электрическая ёмкость на выходе “Normal” |
1,1 ...... 3,2999 нФ 3,3......10,9999 нФ 11 .........109,999 нФ 110 ........329,99 нФ 0,33 .......1,09999 мкФ 1,1 ........3,29999 мкФ 3,3 .......10,9999 мкФ 11 ........32,9999 мкФ 33 ........109,999 мкФ ПО.......329,999 мкФ 0,33........1,1 мФ |
Д=±(0,5хЮ'2х°С + 0,001нФ) Д=±(0,5хЮ’2х°С + 0,01 нФ) Д=±(0,25хЮ’2х°С + 0,01 нФ) Д=±(0,25хЮ’2х°С + 0,03нФ) Д=±(0,25хЮ’2х°С+ 1нФ) Д=±(0,25хЮ’2х°С + ЗнФ) Д=±(0,25х10’2х°С + 10 нФ) Д=±(0,4х10’2х°С + 30 нФ) Д=+(0,45хЮ’2х°С + 100 нФ) Д=±(0,45хЮ’2х°С + 300 нФ) | |
|
Частота на выходе “Normal” |
0.01Гц...2МГц 29мкВ... 1025В |
A=±(2.5xl0'6xf+5 мкГц) | |
|
Воспроизведение температуры (имитация термометра сопротивления Pt 385 1000 Ом) |
0 °C.....+100 °C +100 °C ....+260 °C +260 °C .... +300 °C +300 °C .... +400 °C +400 °C .... +600 °C |
Д=±0,03 °C Д= ± 0,08 °C Д= ± 0,04 °C Д=±0,05 °C Д= ± 0,06 °C Д= ± 0,07 °C Д= ± 0,07 °C |
Примечание: 1. Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в табл. 2.
2. Все средства поверки должны быть исправны и поверены в установленном порядке.
2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙК поверке мультиметров допускают лиц, аттестованных на право поверки средств измерений электрических и магнитных величин.
Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИПри проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.
Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.
4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕИ
4.1. При проведении поверки должны соблюдаться следующие условия:
|
18.....28; 85.....105; 30.....80; |
|
198...242; 49,5......50,5; не более 5 %. |
-
4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.
5 ПРОВЕДЕНИЕ ПОВЕРКИ
5.1 Внешний осмотрПри проведении внешнего осмотра должно быть установлено соответствие проверяемого прибора следующим требованиям:
-
• комплектности прибора в соответствии с руководством по эксплуатации, включая руководство по эксплуатации и методику поверки;
-
• не должно быть механических повреждений корпуса, лицевой и задней панелей, органов управления, надписи на панелях должны быть четкими и ясными;
-
• разъемы не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.
5.2 ОпробованиеПроверить работоспособность ЖКИ и функциональных клавиш; режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать руководству по эксплуатации.
-
5.3 Определение метрологических характеристик
Поверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого прибора и маркированный черным цветом измерительный провод должен быть подключен к соответствующему разъему «СОМ» калибратора. Разъем «Н1» поверяемого мультиметра и маркированный красным
цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис. 1).

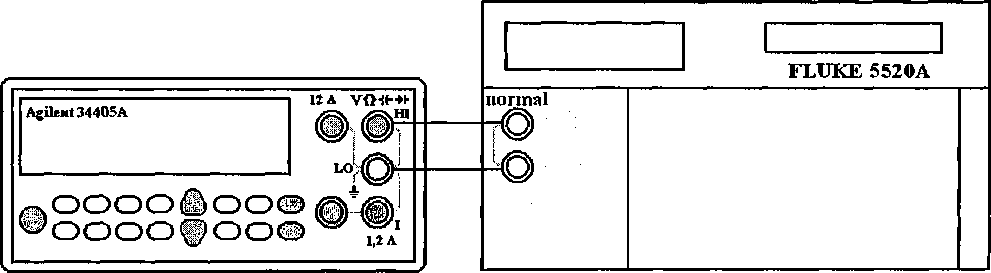

Рис. 1 - Схема соединения приборов при определении абсолютной погрешности измерения напряжения постоянного и переменного тока, электрического сопротивления, электрической ёмкости, частоты напряжения переменного тока, температуры, где:
Agilent 34405А - поверяемый прибор;
FLUKE 5520А - калибратор универсальный.
На поверяемом мультиметре нажимают функциональную клавишу «DCV» (на дисплее высвечивается индикатор «DC»), предел измерения устанавливают вручную клавишами «Range» (клавиша Q для установки более высокого предела измерения, клавиша Q для установки более низкого предела измерения, на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А1 Приложения А. Фиксируют показания поверяемого прибора и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1):
А- ХИЗМ “ Хуст (1)
где Хуст - показания калибратора
Хизм - показания поверяемого мультиметра.
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А1 Приложения А
5.3.2 Определение абсолютной погрешности измерения напряжения переменного токаПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод должен быть подключен к соответствующему разъему «СОМ» калибратора. Разъем «Н1» (VQ-|(--H-) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис. 1).
На поверяемом мультиметре нажимают функциональную клавишу «АСУ» (на дисплее высвечивается индикатор «АС»), предел измерения устанавливают вручную клавишами «Range» (клавиша 6^ для установки более высокого предела измерения, клавиша для установки более низкого предела измерения, на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А2 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А2 Приложения А.
5.3.3 Определение абсолютной погрешности измерения силы постоянного токаПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод подключают к соответствующему разъему «СОМ» калибратора. Разъем токового входа «I» (разъем «12 А» для измерения силы тока до 12 А) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис.2, рис.З).

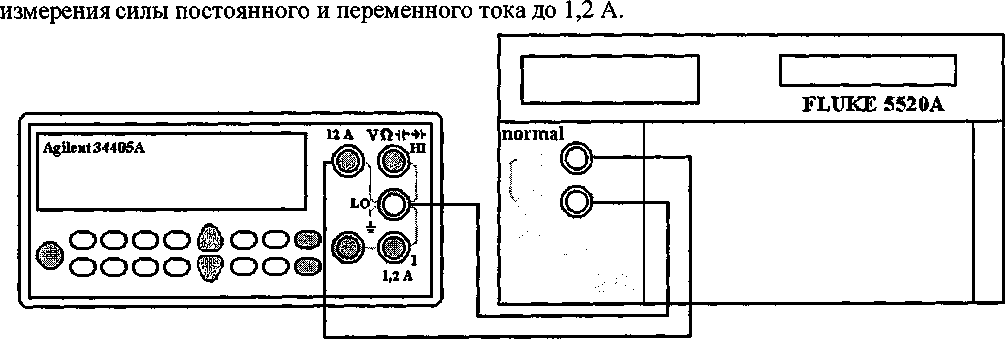

Рис. 2 - Схема соединения приборов при определении основной абсолютной погрешности

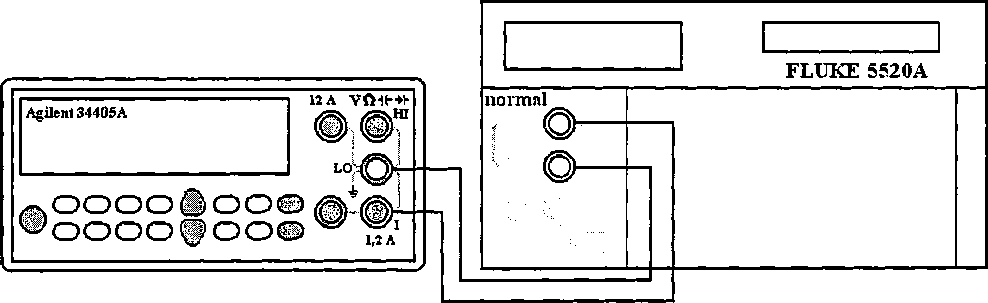

Рис. 3 - Схема соединения приборов при определении основной абсолютной погрешности измерения силы постоянного и переменного тока до 12 А, где:
Agilent 34405А - поверяемый прибор;
FLUKE 5520А - калибратор универсальный.
На поверяемом мультиметре нажимают функциональную клавишу «DCI» (на дисплее высвечивается индикатор «DC»), предел измерения устанавливают вручную клавишами «Range» (клавиша <0 Для установки более высокого предела измерения, клавиша для установки более низкого предела измерения, на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. АЗ Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. АЗ Приложения А.
5.3.4 Определение абсолютной погрешности измерения силы переменного токаПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод подключают к соответствующему разъему «СОМ» калибратора. Разъем токового входа «I» (разъем «12 А» для измерения силы тока до 12 А) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис.2, рис.З).
На поверяемом мультиметре нажимают функциональную клавишу «АС1» (на дисплее высвечивается индикатор «АС»), предел измерения устанавливают вручную клавишами «Range» (клавиша для установки более высокого предела измерения, клавиша ^2? для установки более низкого предела измерения, на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А4 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А4 Приложения А.
5.3.5 Определение абсолютной погрешности измерения электрического сопротивленияПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод должен быть подключен к соответствующему разъему «СОМ» калибратора. Разъем «Н1» (VQ4(—Н~) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис. 1).
На поверяемом мультиметре нажимают функциональную клавишу «£2» (на дисплее высвечивается индикатор «£2»), предел измерения устанавливают вручную клавишами «Range» (клавиша для установки более высокого предела измерения, клавиша для установки более низкого предела измерения, на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А5 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А5 Приложения А.
5.3.6 Определение абсолютной погрешности измерения электрической ёмкостиПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод должен быть подключен к соответствующему разъему «СОМ» калибратора. Разъем «Н1» (VQ4(—Н-) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис. 1).
На поверяемом мультиметре нажимают функциональную клавишу «Ч(-»> предел измерения устанавливают вручную клавишами «Range» (клавиша Для установки более высокого предела измерения, клавиша для установки более низкого предела измерения, на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А6 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А6 Приложения А.
5.3.7 Определение абсолютной погрешности измерения частотыПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» поверяемого мультиметра и маркированный черным цветом измерительный провод должен быть подключен к соответствующему разъему «СОМ» калибратора. Разъем «Н1» (VQ4(-~H-) поверяемого мультиметра и маркированный красным цветом измерительный провод должен быть подключен к соответствующему разъему калибратора (см. рис. 1).
На поверяемом мультиметре нажимают функциональную клавишу «Freq», предел измерения устанавливают вручную клавишами «Range» (клавиша Q для установки более высокого предела измерения, клавиша для установки более низкого предела измерения, на дисплее высвечивается индикатор «ManRng» и отображается установленный предел измерения).
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А7 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А7 Приложения А.
5.3.8 Определение абсолютной погрешности измерения температурыПоверяемые мультиметры подключают к калибратору FLUKE 5520А, соблюдая правильность подключения. Разъем «LO» и разъем «Н1» (VQ4f-~H-) поверяемого мультиметра должны быть подключены к соответствующему разъему калибратора (см. рис. 1).
На поверяемом мультиметре нажимают функциональную клавишу «Тетр», предел измерения устанавливается автоматически.
На калибраторе устанавливают значения в точках, равных 10%, 50%, 90% от диапазона (предела) измерения по данным табл. А8 Приложения А. Показания поверяемого мультиметра фиксируют и результат заносят в эту же таблицу.
Абсолютную погрешность измерения определяют по формуле (1).
Результаты проверки считают удовлетворительными, если полученные значения погрешностей не превышают нормируемых по данным табл. А8 Приложения А.
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
6.1 Положительные результаты поверки мультиметров цифровых Agilent 34405А оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.
-
6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики мультиметры цифровые Agilent к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении мультиметров в ремонт или невозможности их дальнейшего использования.
Е.В.Котельников
Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»
ПРИЛОЖЕНИЕ А (Рекомендуемое)Протоколы результатов поверки
Таблица А1 - Протокол результатов поверки мультиметров при измерении напряжения постоянного тока
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
100,000 (мВ) |
10,000 |
±0,0105 | ||
|
50,000 |
±0,0205 | |||
|
90,000 |
±0,0305 | |||
|
1,00000 (В) |
0,10000 |
±0,000085 | ||
|
0,50000 |
±0,000185 | |||
|
0,90000 |
±0,000285 | |||
|
10,0000 (В) |
1,0000 |
±0,00075 | ||
|
5,0000 |
±0,00175 | |||
|
9,0000 |
±0,00275 | |||
|
100,00 (В) |
10,000 |
±0,0075 | ||
|
50,000 |
±0,0175 | |||
|
90,000 |
±0,0275 | |||
|
1000,0 (В) |
100,00 |
±0,075 | ||
|
500,00 |
±0,175 | |||
|
900,00 |
±0,275 |
Таблица А2 - Протокол результатов поверки мультиметров при измерении напряжения переменного тока
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
От 20 Гц до 45 Гц | ||||
|
100,000 (мВ) |
10,000 |
±0,2 | ||
|
50,000 |
±0,6 | |||
|
90,000 |
±1 | |||
|
1,00000 (В) |
0,10000 |
±0,002 | ||
|
0,50000 |
±0,006 | |||
|
0,90000 |
±0,01 | |||
|
10,0000 (В) |
1,0000 |
±0,02 | ||
|
5,0000 |
±0,06 | |||
|
9,0000 |
±0,1 | |||
|
100,00 (В) |
10,000 |
±0,2 | ||
|
50,000 |
±0,6 | |||
|
90,000 |
±1 | |||
|
750,0 (В) |
75,00 |
±1,5 | ||
|
375,00 |
±4,5 | |||
|
675,00 |
±7,5 | |||
Продолжение таблицы А2
|
1 I 2 | 3 | 4 | 5 | ||||
|
От 45 Гц до 10 кГц | ||||
|
100,000 (мВ) |
10,000 |
±0,12 | ||
|
50,000 |
±0,2 | |||
|
90,000 |
±0,28 | |||
|
1,00000 (В) |
0,10000 |
±0,0012 | ||
|
0,50000 |
±0,002 | |||
|
0,90000 |
±0,0028 | |||
|
10,0000 (В) |
1,0000 |
±0,012 | ||
|
5,0000 |
±0,02 | |||
|
9,0000 |
±0,028 | |||
|
100,00 (В) |
10,000 |
±0,12 | ||
|
50,000 |
±0,2 | |||
|
90,000 |
±0,28 | |||
|
750,0 (В) |
75,00 |
±0,9 | ||
|
375,00 |
±1,5 | |||
|
675,00 |
±2,1 | |||
|
От 10 кГц до 30 кГц | ||||
|
100,000 (мВ) |
10,000 |
±0,45 | ||
|
50,000 |
±1,05 | |||
|
90,000 |
±1,65 | |||
|
1,00000 (В) |
0,10000 |
±0,0045 | ||
|
0,50000 |
±0,0105 | |||
|
0,90000 |
±0,0165 | |||
|
10,0000 (В) |
1,0000 |
±0,045 | ||
|
5,0000 |
±0,105 | |||
|
9,0000 |
±0,165 | |||
|
100,00 (В) |
10,000 |
±0,45 | ||
|
50,000 |
±1,05 | |||
|
90,000 |
±1,65 | |||
|
750,0 (В) |
75,00 |
±3,375 | ||
|
375,00 |
±7,875 | |||
|
675,00 |
±12,375 | |||
|
От 30 кГц до 100 кГц | ||||
|
100,000 (мВ) |
10,000 |
±0,5 | ||
|
50,000 |
±1,7 | |||
|
90,000 |
±2,9 | |||
|
1,00000 (В) |
0,10000 |
±0,005 | ||
|
0,50000 |
±0,017 | |||
|
0,90000 |
±0,029 | |||
|
10,0000 (В) |
1,0000 |
±0,05 | ||
|
5,0000 |
±0,17 | |||
|
9,0000 |
±0,29 | |||
|
100,00 (В) |
10,000 |
±0,5 | ||
|
50,000 |
±1,7 | |||
|
90,000 |
±2,9 | |||
|
750,0 (В) |
75,00 |
±3,75 | ||
|
375,00 |
±12,75 | |||
|
675,00 |
±21,75 | |||
Таблица АЗ - Протокол результатов поверки мультиметров при измерении силы постоянного тока
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
10,0000 (мА) |
1,0000 |
±0,002 | ||
|
5,0000 |
±0,004 | |||
|
9,0000 |
±0,006 | |||
|
100,000 (мА) |
10,000 |
±0,01 | ||
|
50,000 |
±0,03 | |||
|
90,000 |
±0,05 | |||
|
1,00000 (А) |
0,10000 |
±0,00027 | ||
|
0,50000 |
±0,00107 | |||
|
0,90000 |
±0,00187 | |||
|
10,0000 (А) |
1,0000 |
±0,0032 | ||
|
5,0000 |
±0,0132 | |||
|
9,0000 |
±0,0232 |
Таблица А4 - Протокол результатов поверки мультиметров при измерении силы переменного тока
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
От 20 Гц до 45 Гц | ||||
|
10,0000 (мА) |
1,0000 |
±0,025 | ||
|
5,0000 |
±0,085 | |||
|
9,0000 |
±0,145 | |||
|
100,000 (мА) |
10,000 |
±0,25 | ||
|
50,000 |
±0,85 | |||
|
90,000 |
±1,45 | |||
|
1,00000 (А) |
0,10000 |
±0,0025 | ||
|
0,50000 |
±0,0085 | |||
|
0,90000 |
±0,0145 | |||
|
10,0000 (А) |
1,0000 |
±0,025 | ||
|
5,0000 |
±0,085 | |||
|
9,0000 |
±0,145 | |||
|
От 45 Гц до 1 кГц | ||||
|
10,0000 (мА) |
1,0000 |
±0,015 | ||
|
5,0000 |
±0,035 | |||
|
9,0000 |
±0,055 | |||
|
100,000 (мА) |
10,000 |
±0,15 | ||
|
50,000 |
±0,35 | |||
|
90,000 |
±0,55 | |||
|
1,00000 (А) |
0,10000 |
±0,0015 | ||
|
0,50000 |
±0,0035 | |||
|
0,90000 |
±0,0055 | |||
|
10,0000 (А) |
1,0000 |
±0,015 | ||
|
5,0000 |
±0,035 | |||
|
9,0000 |
±0,055 | |||
Продолжение таблицы А4
|
1 |
2 |
3 |
4 |
5 |
|
От 1 кГц до 10 кГц | ||||
|
1,0000 |
±0,04 | |||
|
10,0000 (мА) |
5,0000 |
±0,12 | ||
|
9,0000 |
±0,2 | |||
|
10,000 |
±0,4 | |||
|
100,000 (мА) |
50,000 |
±1,2 | ||
|
90,000 |
±2 | |||
|
0,10000 |
±0,004 | |||
|
1,00000 (А) |
0,50000 |
±0,012 | ||
|
0,90000 |
±0,02 | |||
|
1,0000 |
±0,04 | |||
|
10,0000 (А) |
5,0000 |
±0,12 | ||
|
9,0000 |
±0,2 | |||
Таблица А5 - Протокол результатов поверки мультиметров при измерении электрического сопротивления
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
100,000 (Ом) |
10,000 |
±0,013 | ||
|
50,000 |
±0,033 | |||
|
90,000 |
±0,053 | |||
|
1,00000 (кОм) |
0,10000 |
±0,0001 | ||
|
0,50000 |
±0,0003 | |||
|
0,90000 |
±0,0005 | |||
|
10,0000 (кОм) |
1,0000 |
±0,0011 | ||
|
5,0000 |
±0,0031 | |||
|
9,0000 |
±0,0051 | |||
|
100,000 (кОм) |
10,000 |
±0,012 | ||
|
50,000 |
±0,032 | |||
|
90,000 |
±0,052 | |||
|
1,00000 (МОм) |
0,10000 |
±0,00013 | ||
|
0,50000 |
±0,00037 | |||
|
0,90000 |
±0,00061 | |||
|
10,0000 (МОм) |
1,0000 |
±0,003 | ||
|
5,0000 |
±0,013 | |||
|
9,0000 |
±0,023 | |||
|
100,000 (МОм) |
10,000 |
±0,205 | ||
|
50,000 |
±1,005 | |||
|
90,000 |
±1,805 |
|
Таблица А6 - Протокол результатов поверки мультимет |
ров при измерении элект |
рической ёмкости | ||
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
1,000 (нФ) |
0,100 |
±0,01 | ||
|
0,500 |
±0,018 | |||
|
0,900 |
±0,026 | |||
|
10,00 (нФ) |
1,00 |
±0,06 | ||
|
5,00 |
±0,1 | |||
|
9,00 |
±0,14 | |||
|
100,0 (нФ) |
10,0 |
±0,6 | ||
|
50,0 |
±1 | |||
|
90,0 |
±1,4 | |||
|
1,000 (мкФ) |
0,100 |
±0,006 | ||
|
0,500 |
±0,01 | |||
|
0,900 |
±0,014 | |||
|
10,00 (мкФ) |
1,00 |
±0,06 | ||
|
5,00 |
±0,1 | |||
|
9,00 |
±0,14 | |||
|
100,0 (мкФ) |
10,0 |
±0,6 | ||
|
50,0 |
±1 | |||
|
90,0 |
±1,4 | |||
|
1000 (мкФ) |
100 |
±6 | ||
|
500 |
±10 | |||
|
900 |
±14 | |||
|
10000 (мкФ) |
1000 |
±70 | ||
|
5000 |
±150 | |||
|
9000 |
±230 | |||
Таблица А7 - Протокол результатов поверки мультиметров при измерении частоты
|
Предел измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
2,0000 (Гц) |
0,2000 |
±0,00042 | ||
|
1,0000 |
±0,00186 | |||
|
1,8000 |
±0,0033 | |||
|
20,000 (Гц) |
3,000 |
±0,0018 | ||
|
10,000 |
±0,0046 | |||
|
18,000 |
±0,0078 | |||
|
100,000 (кГц) |
10,000 |
±0,005 | ||
|
50,000 |
±0,013 | |||
|
90,000 |
±0,021 | |||
|
300,00 (кГц) |
120,00 |
±0,033 | ||
|
200,00 |
±0,049 | |||
|
280,00 |
±0,065 |
Таблица А8 - Протокол результатов поверки при измерении температуры
|
Диапазон измерений |
Поверяемая точка |
Показания поверяемого прибора |
Абсолютная погрешность измерения |
Нормируемое значение основной абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
от -80 °C до 0 °C |
-70,0 |
±0,2 | ||
|
-40,0 |
±0,2 | |||
|
-10,0 |
±0,2 | |||
|
от 0 °C до 150 °C |
15,0 |
±0,2 | ||
|
75,0 |
±0,2 | |||
|
135,0 |
±0,2 | |||
|
от-ПО °F до 0 °F |
-100,0 |
±0,4 | ||
|
- 50,000 |
±0,4 | |||
|
- 10,000 |
±0,4 | |||
|
от 0 °F до 300 °F |
30,0 |
±0,4 | ||
|
150,000 |
±0,4 | |||
|
270,000 |
±0,4 |
16
