ГЕНЕРАТОР ИМПУЛЬСОВ Г5—63

<

  • *       Техническое описание и инструкция по эксплуатации

3.264.037 ТО

  • *

I

I .
I
1

I

I '' 1
I

ВНИМАНИЕ!

ПРИ ВКЛЮЧЕНИИ ПРИБОРА И ПРИ ПЕРЕКЛЮЧЕНИИ ПОЛЯРНОСТИ ОСНОВНЫХ ИМПУЛЬСОВ НЕОБХОДИМО РУЧКУ ПОТЕНЦИОМЕТРА ПЛАВНОЙ УСТАНОВКИ АМПЛИТУДЫ ВЫВЕСТИ В КРАЙНЕЕ ЛЕВОЕ ПОЛОЖЕНИЕ,

СОДЕРЖАНИЕ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ Назначение.....

ТЕХНИЧЕСКИЕ ДАННЫЕ' .

22. Схема электрическая принципиальная .

  • 2.3. Конструкция...............

  • 2.4. Маркировка и пломбирование . . . . .

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

  • 3.  РАБОТА С ПРИБОРОМ

    • 3.1. Общие указания.............

    • 3.2. Указание мер безопасности . .

    • 3.3. Подготовка к работе........

    • 3.4. Органы управления .

J 5- РЕМОНТ Раб°ТЫпР°зеЛенне измерений . .

  • 4.1. Виды и периодичность ремонта . . . . . ^

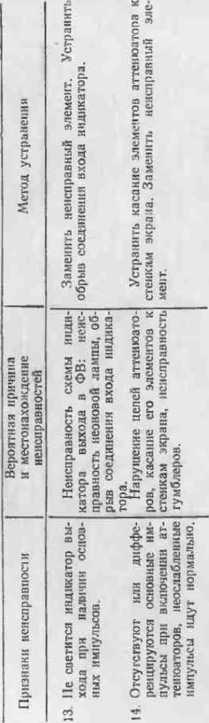

4 2. Характерные неисправности и методы их устранен» я............

  • 4.3. Разборка и сборка......

  • 4.4. Операция ремонта......

  • 4.5. Регулировка после ремонта

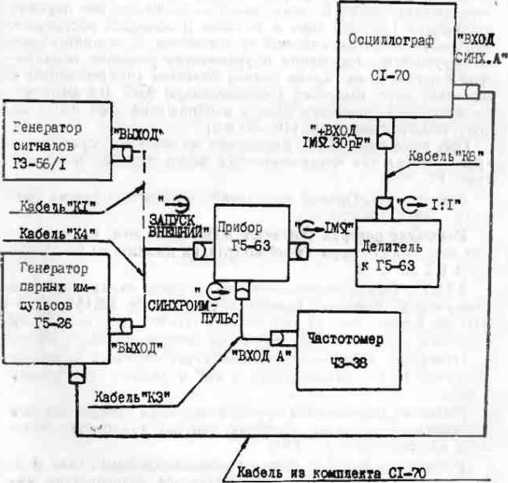

51- Операция и средства поверки.....

  • 5.3. Проведение поверки.........

  • 5.4. Оформление результатов поверки

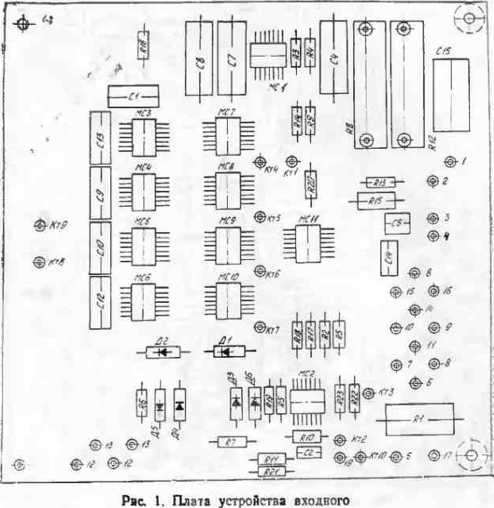

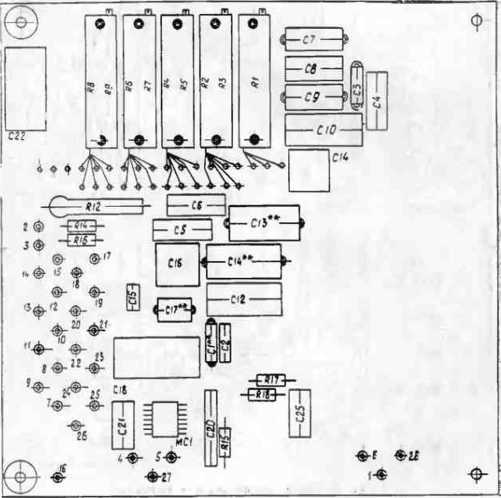

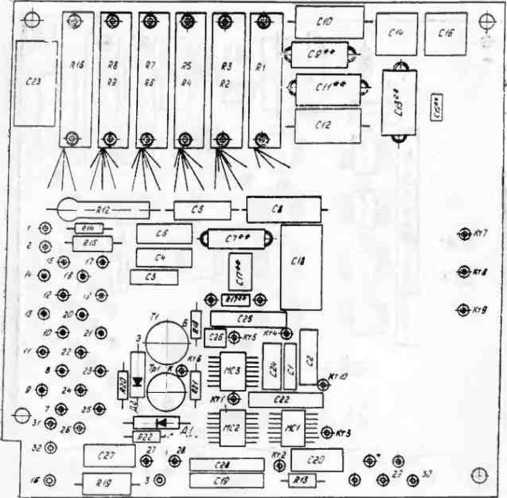

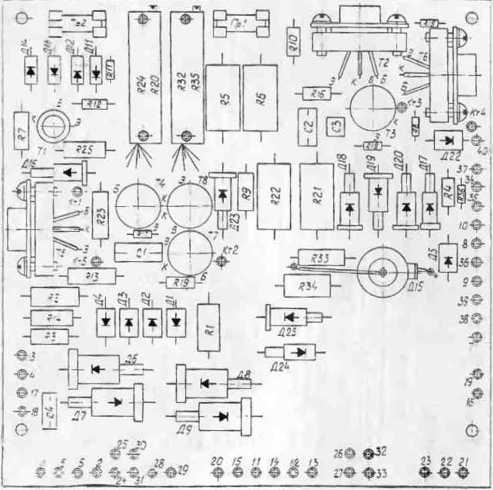

Лист Приложение 1. Планы размещения основных электри

ческих элементов

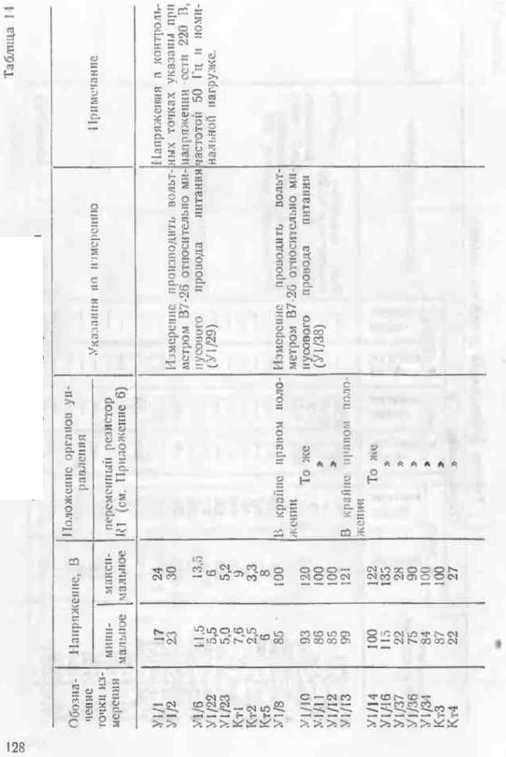

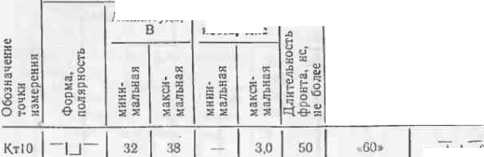

Приложение 2. Таблицы сопротивлений и напряжений 96 Приложение 3. Таблица данных намотки трансформа

тора силового Тр|

Приложение 4. Перечень элементов

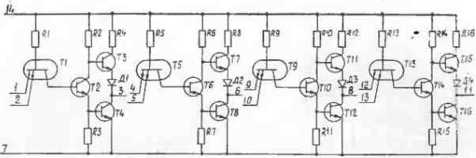

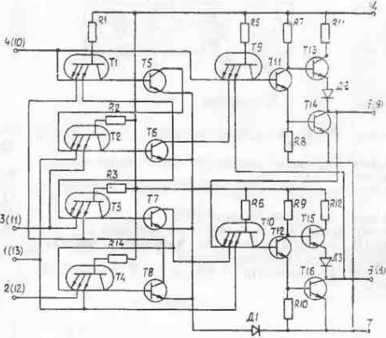

Приложение 5. Справочные данные о примененных

микросхемах

Приложение 6. Схема проверки устройства питания . 143-Приложеиие 7. Указания по замене радиоэлементов

на печатных платах

Приложение 8. Протокол поверки прибора Г5-63  . . 148-

Приложение 9, Схемы электрические принципиальные 151

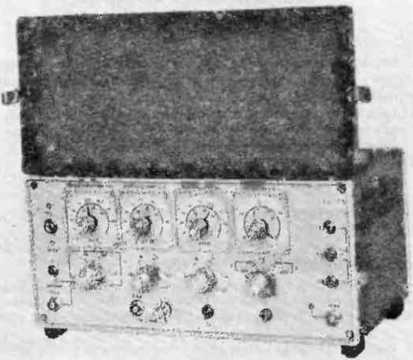

Рис. I. Внешний вид прибора

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

НАЗНАЧЕНИЕ

Генератор импульсов Г5-63 (в дальнейшем именуемый «прибор») предназначен для исследования и обслуживания радиотехнических устройств.

Прибор соответствует требованиям ГОСТ 22261—7G в части метрологических характеристик, ГОСТ 11113—74 по классу точности 10, группе назначения 0.

Рабочие условия эксплуатации прибора:

  • — температура окружающей среды от 243 до 323°К (от минус 30 до плюс 50'С);

  • — относительная влажность воздуха до 98% при температуре 313°К (40°С);

  • — напряжение питающей сети 220±22 В частотой 50 Гц; 115±5,75 В, 220±11 В частотой 400 Гц.

Техническое описание и инструкция по эксплуатации содержит основные сведения о принципе действия прибора, а также сведения, необходимые для правильной его эксплуатации.

В тексте приняты следующие сокращения и обозначения: ППП — полупроводниковый прибор;

ППМ — плата печатного монтажа;

МС — микросхема;

т — длительность импульса;

U — амплитуда напряжения импульса;

Т — период повторения импульса;

Тп — период повторения пар импульсов:

Д — временной сдвиг основного импульса относительно синхроимпульса;

Дп — временной сдвиг второго импульса пары относительно первого.

В описании схемные элементы, расположенные на платах печатного монтажа обозначены как и в принципиальной электрической схеме без добавления к ним обозначения устройства, а элементы, расположенные вне плат печатного монтажа, обозначены с добавлением обозначения устройства. Например, резистор R1, расположенный на ППМ устройства входного (УВ) обозначен в описании как «R1», а резистор R1, расположенный вне ППМ этого же устройства обозначен как «УВ-Rl».

  • 1. ТЕХНИЧЕСКИЕ ДАННЫЕ

    • 1.1. Комплектность.

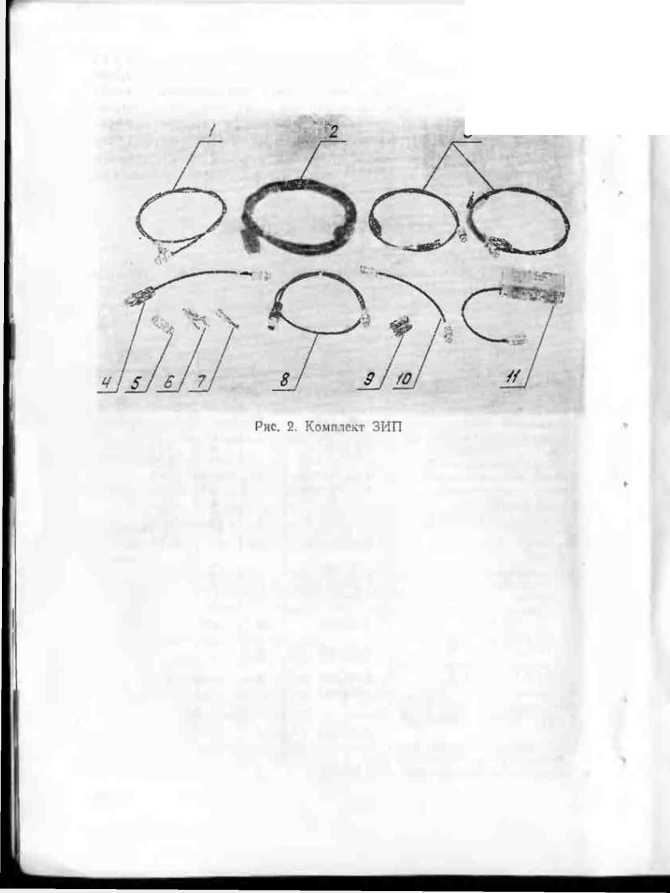

      • 1.1.1. Прибор должен поставляться в комплекте, указанном в табл. 1.

Таблица 1

Наименование

Обозначение

Кол.

Поз.

Маркировка

Комплект   комбинирован-

ный:

4.068.347

1

Генератор импульсов Г5-63

3.264.037

1

Укладочный ящик

4.161.530

1

Шнур соединительный

4.860.023 Сп

1

2

<К1»

Кабель соединительный

4.850.007-01

1

3

Кабель соединительный

4 850.007-02

1

3

«К2»

Кабель соединительный

4 850.015-01

I

8

«К4»

Кабель соелинитсльныи

4.850.015-02

1

4

’КЗ»

Кабель соединительный

4.S50.0I6

1

1

«КЗ»

Кабель соединительный

4.850.016-03

1

10

«Кб»

Делитель

5.172.105

1

11

«Делитель

Коробка

4 180.001

2

к Г5-63»

в ней:

индикатор ИНС-1

3.341 080

1

7

штепсель

6.602.016-01

2

9

зажим вставка плавкая

6.625.016

2

6

ВП1-1-0.5 А

0.480.003

5

5

вставка плавкая

ВП1-ЫА 250 В

0.480.003

3

вставка плавкая

ВП1-1-2Л 250 В

0.480.003

3

Формуляр

Техническое описание и ин-

3.264 037 ФО

1

етрукцня по эксплуатации

3.264.037 ТО

1

Устройство повышения ам-

плитуды (поставляется по требованию потребителя)

5.002.000

1

3

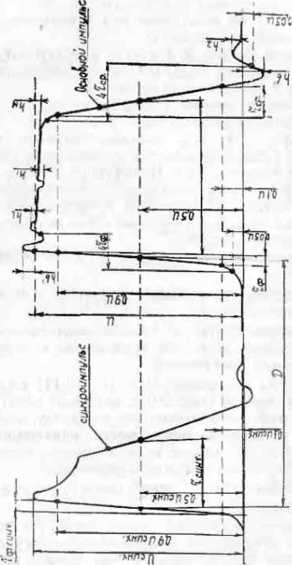

1.2. Технические параметры и характеристики.

  • 1.2.1. Прибор должеп выдавать:

а) основные видеоимпульсы прямоугольной формы переключаемой полярности в режиме одинарных и парных импульсов при внутреннем и внешнем том числе однократном) запуске:

б) все параметры выходных импульсов обеспечиваются на:

внешней нагрузке 1 + 0.05 кОм и емкости не более S0 пф (включая емкость кабеля) на выходе прибора:

в) синхроимпульсы (вспомогательные импульсы) приближенно треугольной или трапецеидальной формы, положительной или отрицательной полярности, следующие с частотой повторения основных импульсов в режиме одинарных импульсов или с частотой повторения пар импульсов в режиме; парных импульсов.

  • 1.2.2. Длительность основных импульсов (г) от 0.1 до

1000 мкс должна регулироваться плавно в поддиапазонах 0.1-0,3: 0,3—1; 1—3; 3-10;  10-30; 30 -100;  100-300.

300—1000 мкс.

Погрешность установки длительности (Ат) не должна превышать ±(0.1т+30 нс).

Погрешность установки основных параметров здесь и далее оговорена для рабочих условий эксплуатации прибора

  • 1.2.3. Амплитуда напряжения основных импульсов (U) от 6 мВ до 60 В должна регулироваться плавно в пределах двухкратного ослабления при ступенчатом ослаблении с коэффициентами 1. 2, 3, 10, 100 и коэффициентами, равными произведению любых этих чисел.

Погрешность установки амплитуды (AU) не должна превышать:

+ (0.Ш + 0.6 В) для амплитуд от 6 до 60 В:

  • — (0.15U + 0.06 В) для амплитуд от 0,6 до 6 В;

  • — (0,2U + 0.006 В) для амплитуд от 0.06 до 0,6 В;

= (0.2U + 1 мВ) для амплитуд менее 0.06 В.

  • 1.2.4. Делитель должен обеспечивать:

  • — входное сопротивление 1 + 0.05 кОм:

  • — коэффициент пепедачн амплитуды импульсов 1; 0.1=0,005; 0.01 = 0.001.

Устройство повышения амплитуды импульсов при подаче на его вход основных импульсов прибора с амплитудой от 30 до 60 В длительностью от 0.1 до 10 мкс на внешней нагрузке 5+0.25 кОм и емкости не более 50 пФ (включая емкость соединительного кабеля), при скважности от 10 в более обеспечивает:

коэффициент передачи напряжения импульса не менее 1.7:

длительность фронта и среза импульса 100 и 150 нс соответственно;

выбросы на вершине и после импульса, неравномерность вершины и исходного уровня, наклон вершины не более 0.2U.

  • 1.2.5. Период повторения импульсов (Т) при внутреннем запуске в режиме одинарных импульсов от 10 мкс до 200 мс должен регулироваться плавно в поддиапазонах: 10—30; 30—100; 100-300 мкс; 0,3-1; 1—3; 3—10; 10-30: 30-100; 100—200 мс.

Погрешность установки периода повторения (ЛТ) не должна превышать ±0,1 Т.

  • 1.2.6. Период повторения пар импульсов (Т ) при внутреннем запуске в режиме парных импульсов от 50 мкс до 200 мс должен регулироваться плавно в поддиапазонах: 50—100; 100—300 мкс; 0,3—1: 1—3; 3—10; 10—30; 30—100; 100-200 мс.

Погрешность установки периода повторения пар импульсов (ДТП ) не должна превышать ±0,1 Тп.

  • 1.2.7. Значения параметров искажений прямоугольной формы основных импульсов на внешней нагрузке 1±0,05 кОм с емкостью 80 пф (включая в это значение и емкость соединительного кабеля) при амплитудах от 0.6 до 60 В не должны превышать:

а) длительность фронта 50 нс;

б) длительность среза 100 нс;

в) выброс на вершине импульса и в паузе после импульса 0.05 U;

г) неравномерность и наклон вершины импульса и исходного уровня 0,05 U.

При амплитудах от 0,1 до 0.6 В длительности фронта и среза не должны превышать 50 и 100 нс соответственно, выбросы на вершине н в паузе, неравномерности вершины и исходного уровня не должны превышать 0,1 U.

  • 1.2.8. Временной сдвиг (задержка) основного импульса относительно синхроимпульса в режиме одинарных импульсов (D) от 0 до 2000 мкс должен регулироваться плавно в поддиапазонах: 0—0,3; 0,3—1; 1—3; 3—10; 10—30; 30—100: 100—300: 300—1000; 1000—2000 мкс при значениях задержки, нс превышающих 0.2 установленного периода повторения.

Погрешность установки временного сдвига (задержки) при этом не должна превышать ± (0,1D + 0,1 мкс) для задержки менее 2 мкс и ± (0,1 D+0.3 мкс) для задержки от 2 до 2000 мкс.

Должна быть обеспечена возможность установки фактического значения временного сдвига (опережения) 10 нс.

  • 1.2.9. В режиме парных импульсов временной сдвиг (задержка) второго импульса пары относительно первого импульса пары (Dn ) от 3 до 2000 мкс должен регулироваться плавно ступенчато в поддиапазонах: 3—10; 10—30; 30—100; 100—300; 300—1000; 1000—2000 мкс при значениях временного сдвига (задержки) в пределах

2т+1 мкс <Dn<0.2T„

где г — установленная длительность импульсов.

Погрешность установки временного сдвига (задержки) второго импульса относительно первого при этом не должна превышать ± (0,lDn 4-0,3 мкс).

  • 1.2.10. Паразитная модуляция (кратковременная нестабильность) не должна превышать:

а) 0.003U+0.05 В — для амплитуды основных импульсов в пределах регулировки амплитуды от 6 до 60 В;

б) 0.003т 4- 5 нс — для длительности основных импульсов:

в) (0,003D+5hc) и (0,003Dn +5 нс)—для соответствующих временных сдвигов — D и Dn.

  • 1.2.11. Скважность основных одинарных и парных импульсов должна обеспечиваться от 5 и более.

  • 1.2.12. Синхроимпульс на внешней нагрузке 1±0.05 кО\: с шунтирующей емкостью не более 150 пФ (включая емкость кабеля) должен иметь:

а) длительность фиксированную, лежащую в пределах 0.4—1,2 мкс:

б) амплитуду (1’еинх). плавно регулируемую от UCMI„< 1 В ло Ur„„x >10 В;

в) длительность фронта не более 150 нс;

г) выбросы н неравномерность в паузе между синхроимпульсами не более 0.2 Псшк.

  • 1.2.13. Внешний запуск прибора должен обеспечиваться:

а) импульсами обеих полярностей длительностью от 0.L до 3000 мкс с частотой повторения до 100 кГц, при скважно-гти от 2 и более с амплитудой от 1 до 20 В при длительности фронта пускового импульса до 1 мкс и с амплитудой от 10 до 50 В при длительности фронта более 1 мкс;

б) синусоидальным напряжением амплитудой от 10 до 50 В с частотой от 0.05 до 100 кГц;

в) механическим однократным пускателем (кнопкой).

  • 1.2.14. Сопротивление входа внешнего запуска должно быть не менее 1 кОм.

Емкость входа не должна быть более 50 пФ.

  • 1.2.15. Временной сдвиг синхроимпульса относительно импульса внешнего запуска не должен превышать 0,4 мкс при скважности внешнего импульса от 10 и более и его амплитуде от 2 В и более. Паразитная модуляция не должна превышать ± (0,1Тфйнеши+5 ПС.).

ГДС Тф biicuih — длительность фронта импульса внешнего запуска.

  • 1.2.16. Постоянные внешние напряжения допускаются не более ±50 В на входе внешнего запуска и выходе синхроимпульса.

На основном выходе постоянные внешние напряжения допускаются не более ±1 В.

Сопротивление постоянному току при вышеуказанных постоянных напряжениях должно быть не менее 1 МОм для входа внешнего запуска и выхода синхроимпульса.

  • 1.2.17. Изоляция цепи входа сетевого питания прибора должна выдерживать без пробоя испытательное напряжение переменною тока, частотой 50 Гц, 1040 В.

Сопротивление изоляции указанной цепи прибора относительно корпуса в нормальных условиях должно быть не менее 100 МОм; при повышенной влажности должно быть не менее 2 МОм; при повышенной температуре должно быть не менее 5 МОм.

  • 1.2.18. Прибор должен обеспечивать свои технические характеристики после времени самопрогрева, равного 5 мин, в рабочих условиях.

  • 1.2.19. Прибор должен сохранять свои технические характеристики. при питании его от сети переменного тока напряжением 220±22 В частотой 50±0,5 Гц, с содержанием гармоник до 5% и напряжением 115±5,75 В и 220±11 В, частотой 400+1,Гц, с содержанием гармоник до 5%.

  • 1.2.20. Мощность, потребляемая прибором от сети при максимальном напряжении, не должна превышать 80 ВА.

  • 1.2.21. Прибор должен допускать непрерывную работу в рабочих условиях в течение 16 ч при сохранении своих технических характеристик.

1 2.22. Габаритные размеры прибора не должны превышать-380X255X185 мм.

Габаритные размеры ящика укладочного пе должны превышать 500X343X270 мм.

Габаритные размеры ящика упаковочного не должны превышать 720X500X440 мм.

  • 1.2.23. Масса прибора должна быть не более 7,6 кг.

Масса прибора в укладочном ящике не должна превышать 16 кг.

Масса прибора в упаковочном ящике ие должна превышать 35 кг.

  • 1.2.24. Напряжение индустриальных радиопомех не должно превышать:

80 дБ на частотах от 0,15 до 0,5 МГц,

74 дБ на частотах от 0,5 до 2,5 МГц,

66 дБ на частотах от 2,5 до 30 МГц.

Напряженность поля радиопомех не должна превышать:

60 дБ на частотах от 0,15 до 0,5 МГц,

54 дБ на частотах от 0,5 до 2,5 МГц,

46 дБ на частотах от 2,5 до 300 МГц.

  • 1.2.25. В приборе устанавливается электрохимический счетчик времени, предназначенный для определения суммарного времени наработки при настройке, испытаниях, эксплуатации.

  • 2. УСТРОЙСТВО И РАБОТА ПРИБОРА

    • 2.1. Принцип действия.

      • 2.1.1. В структурную схему (рис. 3) входят:

  • — входное устройство, предназначенное для генерации тактовых импульсов при внутреннем запуске, усиления и ограничения внешних пусковых сигналов прн внешнем запуске,, формирования одиночного импульса при однократном (ручном) запуске;

  • — устройство задержки, предназначенное для формирования синхроимпульса, незадержанного и задержанного промежуточных импульсов, определяющих моменты начала первого и второго основных импульсов:

  • — устройство длительности, предназначенное для формирования исходных импульсов, определяющих длительность основных импульсов прибора;

  • — выходной формирователь, предназначенный для формирования основных импульсов прибора;

  • — устройства питания, предназначенное для получения и стабилизации постоянных напряжений, питающих схему;

выносной делитель, предназначенный для использования в качестве эквивалента нагрузки, дополнительного ослабления амплитуды основных импульсов, обеспечения ВОЗ-сложности выдачи импульсов одновременно с двух раздельных выходов (прямого и ослабленного).

21

АМПЛИТПАА и V

■Юли noiTooCKH/Tjus

временной сд8мгд/«

zi? « '> Л'*

/ '•к q \,.г

устройстЗозоЭержки устоаистЗ; Зритель- форпиро(атель Snwhou поста уд_____________<Рв

I

темности

сиикроитьпьс

ncmoavcmlo питания

Рис. 3. Структурная схема

сеятель костотш

I

vopripota-mgfib задержки

< <0

гкнератор ,

Форнирма-тело |и| «Дм »г- ф“

<пел» /ыкодпай

Н индикатор I /шкода |

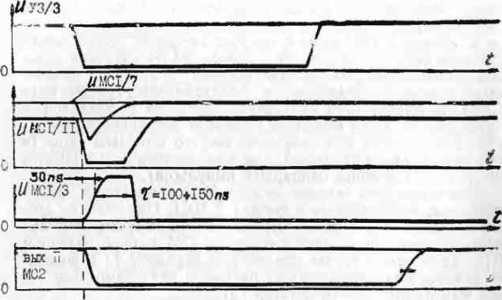

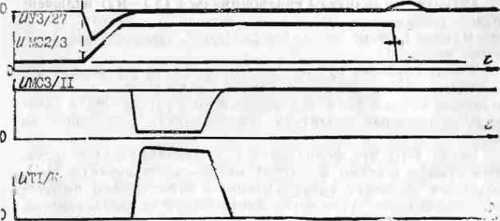

  • 2.1.2. Временные диаграммы работы прибора представлены на рис. 4.

Тактовые импульсы, генерируемые при внутреннем запуске. внешние пусковые сигналы, нажатие кнопки однократного пуска создают на выходе входного устройства сигнал, отрицательный перепад которого вызывает срабатывание устройства задержки.

В устройстве задержки вырабатываются два промежуточных импульса, один из них (незадержанный) служит для дальнейшего формирования первого основного импульса пары (в режиме парных импульсов) и синхроимпульса, другой (задержанный) предназначен для дальнейшего формирования второго основного импульса пары или одинарного основного импульса (в режиме одинарных импульсов).

В тракте синхроимпульса предусмотрена дополнительная фиксированная задержка для компенсации начальной задержки схемы, плавной регулировки временного сдвига.

Наличие этой компенсирующей задержки обеспечивае-возможность плавной регулировки временного сдвига между синхроимпульсом и основным (одинарным или вторым в паре) импульсом от нуля и даже с некоторым опережением основным импульсом синхроимпульса.

Устройство длительности вырабатывает исходный импульс регулируемой длительности, который служит основой для формирования основного импульса прибора.

В режиме одинарных импульсов вырабатывается один исходный импульс в каждом периоде повторения при поступлении каждого внешнего сигнала и при каждом нажатии кнопки однократного пуска.

В режиме парных импульсов при этих же условиях вырабатывается пара одинаковых по длительности исходных импульсов.

В выходном формирователе из исходных импульсов формируются основные (выходные) импульсы прибора, обеспечивается переключение их полярности и регулировка ампли- 4 туды. Кроме того, с помощью схемы индикатора выхода обеспечивается световая индикация (неоновдя лампа) наличия основных импульсов на выходе прибора.

Кроме встроенного плавно-ступенчатого регулятора амплитуды предусматривается возможность ослабления амплитуды основных импульсов с помощью выносной нагрузки, имеющей раздельные выходы 1:1, 1:10 и 1:100.

Устройство литания обеспечивает стабилизацию постоянных напряжений, питающих схему.

Переменное напряжение сети через понижающий трансформатор подается и а выпрямители. Выпрямители питают полупроводниковые компенсационные стабилизаторы с последовательно включенными регулирующими элементами, с вывода которых снимаются стабилизированные напряжения Е, (5.1 В), Е2 (35-91) В. Е3 (130 В).

  • 2.2. Схема электрическая принципиальная

2.2.1. Входное устройство содержит:

  • — задающий генератор (MCI)*, вырабатывающий при

внутреннем запуске тактовые сигналы с плавно регулируемым периодом повторения от 10 до 30 мкс (частота повторения от 100 до 33 кГц) со схемой температурной стабилизации периода повторения на МС1-1. делитель частоты (МСЗ ... МС11). предназначенный для деления частоты повторения в 3. 10. 30, 100. 300..... 10000 раз;

  • — входной усилитель (МС2), предназначенный для усиления и преобразования внешнего пускового сигнала различной полярности в однополярные сигналы:

  • — 'стройство однократного пуска (KHI; Rin; R17; С5), предназначенное для формирования однократного сигнала при нажатии кнопки.

Входной усилитель на транзисторе МС2-2 в положении переключателя В1 ЗАПУСК ВНЕШНИЙ «_1“при подаче на вход внешнего положительною сигнала усиливает и поворачивает по фазе этот сигнал.

С выхода (коллектора) этого каскада усиленный импульс отрицательной полярности поступает на выход устройства.

В положении ЗАПУСК ВНЕШНИЙ        при пода

че на вход отрицательного сигнала работают каскады МС2-1 я МС2-3, МС2-4, каскады на МС2-1 и МС2-3 усиливают и поворачивают сигнал по фазе, в результате чего на выходе уст-

’ Здесь и далее, где описывается схема одного узла, позиционные обозначения элементов этого узла, расположенные на плате печатного монтажа, обозначены так же, как на электрической принципиальной схеме этого узла без дополнительного обозначения, указывающего принадлежность к данному узлу, а элементы, расположенные вне платы печатного монтажа, обозначены с указанием принадлежности к узлу.

Сигнал на оыхоЗеУВ Трежиме Внутреннего Запуска

I \ внешний пусковой сигнал ГУ .....

_________________________________I \ t

Сигнол на Выходе УВ Врежиме Внешнего засека

Импульс зоЗеожки

Синхроимпульс

Неза держонный импульс на о ыходе У 3/6 режиме парны л импульсоб. ---\ . ------ г— -- t

~ :       v------

Задержанный импульс но быхоЗе УЗ      t

~ ^исходные импульсыЗлительности

Основные iuS импульсы пары

I___I

i___J

Рис. 4. Временные диаграммы работы прибора

I            I

I___I

£ .

ройства получается отрицательный сигнал, как и в предыдущем режиме с коротким фронтом за счет триггера Шмитта, состоящего из МС2-3, МС2-4.

Диоды Д1-Д5 служат для ограничения прямого сигнала и предотвращения воздействия входных сигналов обратной полярности на входы указанных усилителей.

Запуск от синусоидального внешнего сигнала производится также как и от отрицательного импульсного сигнала.

При однократном пуске (нажатии кнопки Кн1) происходит разряд конденсатора С5 (предварительно заряженного через R15 положительным напряжением источника); при этом на базе МС2-2 образуется однократный положительный импульс напряжения, который как и внешние пусковые импульсы, усиливается этим каскадом и с изменением полярности поступает на выход устройства.

Диод Д6 служит для предотвращения перехода каскада МС2-1 в режим насыщения (при повышенной температуре).

Задающий генератор построен по схеме мультивибратора с коллекторно-базовыми емкостными связями. Времязадаю-щими элементами в нем являются резистор УВ-Rl для рабочей плавной регулировки периода повторения, резисторы R8, R12 для внутренней подстройки и конденсаторы С4; С7; С8.

Э.миттерный повторитель на выходе задающего генератора (МС1-1) предназначен для устранения влияния нагрузки на генерируемую частоту повторения (нагрузкой здесь является вход делителя частоты).

Задающий генератор вырабатывает сигнал, положительный перепад которого используется для запуска последующих каскадов делителя частоты (рис. 5). Индексы на рис. 5 и последующих рис. 6—8 указывают точки схемы, в которых имеется данное напряжение.

Делитель частоты содержит четыре декады (МСЗ-МС10), включенные последовательно в цепь сигнала, обеспечивающие каждая деление частоты в 10 раз и одну «триаду» (МС-11) обеспечивающую деление частоты в 3 раза. С помощью переключателя В1, (положение ЗАПУСК ВНУТРЕННИЙ) сигнал снимается с одного из выходов цепи последовательно включенных декад.

В первом поддиапазоне сигнал снимается непосредственно с выхода задающего генератора (без деления частоты повторения). В последующих поддиапазонах действие одной

WKTIO 12 3 45 6789 10 П

3

<•

■ ШИ1 ,

WKrlO (1    II

| 1 1

1 ! | !

UKtIo"*

1

1

I I I I I

I

л}

Рис. 5. Эпюры напряжений устройства входного на: ■>. выходе задающего генератора;

б- выходе устройства при работе делителя частоты 1:3;

в) выходе устройства при работе делителя частоты 1:10;

г) входе устройства при различных внешних сигналах; д' выходе устройства при различных внешних сигналах. или нескольких декад с подключением или отключением триады обеспечивает деление частоты в 3, 10, 30, 100, ... 3000 раз. что и обеспечивает (совместно с плавной регулировкой частоты) перекрытие диапазона от 100 кГц до 3 Гц.

Каждая декада построена на 4-х триггерах, каждый из которых показан на схеме в виде отдельного прямоугольника. Так как в одном корпусе микросхемы 133ТМ2 содержится два триггера, то декада образуется из двух микросхем 133ТМ2.

Первый триггер осуществляет деление на 2. Запуск производится по входу «3». Поделенный сигнал снимается с выхода «5» и поступает на делитель на 5, собранный на трех триггерах с параллельным входом (входы «11», «3» н 11 > соединены по схеме).

Таким образом, с выхода «9» последнего триггера снимается сигнал, поделенный в 10 раз.

Для построения делителя на 3 используется для триггера, т. е. одна микросхема 133ТМ2. Запуск осуществляется по входу «3», поделенный сигал снимается с выхода «5».

Данные использованных микросхем приведены в приложении 5. В схеме делителя использованы логические элементы «и — не», работающие в типовом режиме.

  • 2.2.2. Устройство задержки содержит:

  • — предварительный формирователь MCI;

  • — формирователь задержки МС2;

  • — генератор синхроимпульсов, состоящий из формирователя синхроимпульсов МСЗ и выходного каскада Т1

Все указанные формирователи используют микросхему 156АГ1А «Формирователь временных интервалов».

Эта микросхема может запускаться по входам 7 или 8 перепадом (фронтом) отрицательного или срезом положительного импульса, выдавая при этом на выходах 3 и 11 импульсы (рис. 6), длительность которых определяется внешними времязадающими элементами (сопротивлением и емкостью), подключаемыми к выводам 12 и 14 (например, С22 и R15 в предварительном формирователе). Предварительный формирователь MCI запускается от входного устройства. Выходные импульсы этого формирователя (с длительностью, определяемой емкостью С22 и сопротивлением RI5) поступают на запуск МС2 и МСЗ. Формирователь задержки МС2 при этом выдает с входа И «незадержанный» импульс, фронт которого используется далее для запуска следующего устройства длительности при получении первого импульса ■пари. (Этот импульс используется только в режиме парных импульсов).

С выхода 3 МС2 выдаст импульс задержки, длительность которого определяется сопротивлением УЗ-RI (рабочая плавная регулировка), Rl—R9 (внутренняя подстройка начальных значений задержки в поддиапазонах), емкостями С1С18 (ступенчатое изменение задержки в поддиапазонах!. Срезом" этого импульса задержки запускается устройство длительности при получении второго импульса пары (в режиме парных импульсов) или при получении одинарного импульса (в режиме одинарных импульсов).

формирователь синхроимпульса МСЗ запускается срезом импульса, поступающего с выхода 3 MCI. При этом со своего выхода 11 МСЗ выдает отрицательный импульс, длительность которого определяется емкостью С25 и сопротивлением R17. Далее этот импульс усиливается каскадом Т1 и подается в качестве синхроимпульса на выход синхроимпульса через импульсный трансформатор Тр1.

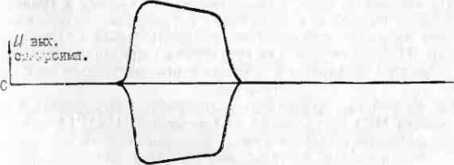

Регулятор амплитуды синхроимпульса (УЗ—R2) включен-между разнополярными концами выходных обмоток трансформатора (другие концы этих обмоток присоединены к общему проводу).

Таким образом, при крайних положениях регулятора получаются синхроимпульсы разной полярности и максимальной амплитуды, а при перемещении регулятора к среднему положению амплитуда синхроимпульса убывает до нуля.

Ввиду того, что формирователь синхроимпульса запускается срезом (задним фронтом) импульса, идущего от MCI, создается задержка синхроимпульсов относительно импульсов, запускающих устройство длительности и, следовательно, создается задержка синхроимпульса относительно основного импульса. Это требуется для того, чтобы компенсировать «паразитную» и технологическую задержку в тракте основного импульса и обеспечить регулировку задержки основного импульса относительно синхроимпульса от нуля.

Диоды Д1 и Д2 служат для устранения («срезания») выбросов обратной полярности, возникающих после синхроимпульса.

  • 2.2.3. Устройство длительности содержит формирователь длительности MCI построенный на микросхеме 156АГ1А аналогично формирователю задержки и вырабатывает на выходе 3 положительный импульс регулируемой длительности,

Рис 6. Эпюры напряжений устройства задержи»

~ ИМПУЛЬСЕ ПЭРЫ

ПУЛУ 5

t

Г"

Z/MCI/4

Запуск импульса cap;

U MCI/3___

L2Z3

Рис. 7. Эпюры напряжений устройства длительности.

ез

которая в дальнейшем определяет длительность основных выходных (одинарного и парного) импульсов прибора (рис. 7).

Эта длительность определяется сопротивлениями УД—R1 (рабочая плавная регулировка'), Rl — R9 (внутренняя подстройка начальных значений длительности в поддиапазонах), емкостями С1—CI8 (ступенчатое изменение длительности в поддиапазонах).

В режиме одинарных импульсов (положение         В1)

формирователь запускается срезом импульса задержки, поступающим от устройства задержки, вырабатывая в течение одного периода повторения один импульс, задержанный относительно синхроимпульса.

В режиме парных импульсов (положение         1_» В1)

формирователь запускается сначала «незадержанным» нхы пульсом от устройства задержки, а затем, как и при одинарном запуске, срезом импульса задержки, вырабатывая таким образом два импульса в течение одного периода повторения.

С выхода 3 MCI одинарные или парные импульсы поступают на формирователь выходной.

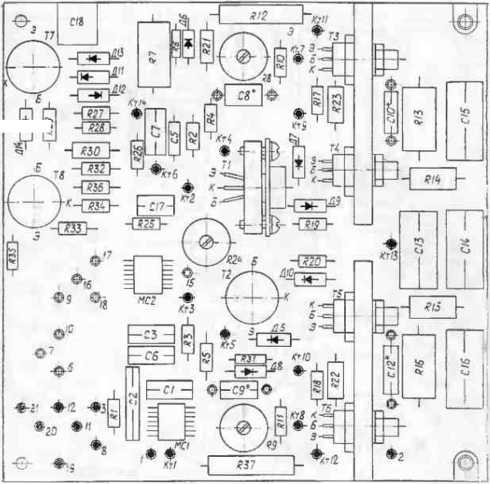

  • 2.2.4. Формирователь выходной содержит:

  • — формирователь стартового импульса МС2:

  • — формирователь стопового импульса MCI, МС2;

  • — инвертирующий усилитель и усилитель тока Т1 н Т2 соответственно;

  • — выходной формирователь ТЗ—Тб;

  • — индикатор выхода Т7—Т8;

  • — ступенчатый аттенюатор.

Формирователь стартового импульса использует часть микросхемы МС2, запускается по входу 4 фронтом импульса от устройства длительности и выдает па выходе 8 положительный прямоугольный импульс той же длительности, какая подана на его вход, но с более крутым фронтом и срезом (рис. 8, 9). Далее, в зависимости от положения переключателя полярности В1 этот импульс подается r качестве стартового импульса на один из усилителей — на вход Т1 в положениях « _|~1_ » В1, на вход Т2 в положении l_i» Bl. Формирователь стопового импульса включает

себя микросхему MCI и часть микросхемы МС2. Импульс от устройства длительности запускает своим срезом ('задним фронтом) микросхему MCI по входу 8, которая при этом со-своего выхода 11 выдает отрицательный импульс, поступающий на вход 1—2 МС2. МС2 со своего выхода 3 выдает на переключатель ВЫ положительный импульс. В зависимости от положения переключателя полярности В1 этот импульс подается на один из усилителей Т1 и Т2.

Усилитель тока (Т2) построен по схеме эмиттерного повторителя на транзисторе типа п—р—п проводимости, в исходном состоянии заперт и при подаче на его вход стартового или стопового импульсов (в зависимости от положения переключателя полярности) воспроизводит эти импульсы на своих выходах, работающих на сравнительно низкоомную нагрузку — входы выходного формирователя.

Инвертирующий усилитель выполнен на транзисторе Т1 и работает в активном режиме. Активный режим транзистора обеспечивает передачу без искажений импульса с уровня минус Е2 па уровень плюс Е2.

Выходной формирователь состоит из формирователя положительного перепада («верхний» формирователь) ТЗ, Т4 и формирователя отрицательного перепада («нижний» формирователь) Тб, Тб, построенных по одинаковой схеме с отличием в типе проводимости транзисторов.

Каждый из этих формирователей состоит из двух последовательных транзисторных «ключей», (что обусловлено отсутствием транзисторов с необходимым допустимым папря жением Ек,, обладающих требуемыми временными параметрами).

В зависимости от положения переключателя полярности В1 один из этих формирователей формирует фронт и вершину выходного импульса, а другой — срез импульса.

Процесс формирования можно рассмотреть для положения _1 1_» В1.

При формировании положительного импульса (положение _1 |_ » В1) фронт н вершину импульса формирует верхний формирователь, а срез импульса — нижний.

При этом напряжение питания Е2 приложено к верхнему формирователю и с помощью В1-2 заземлен отрицательный провод питания.

В исходном состоянии напряжения питания Е2 с помощью делителя R13, R14, R17, R23 разделено поровну между тран-

25

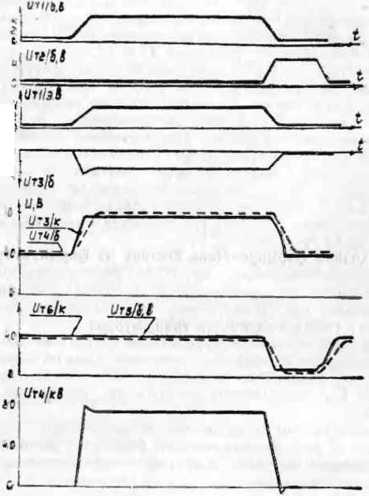

Рис. 8. Эпюры напряжений выходного формирователя при формировании положительного импульса

U Т2/6

и TI/6

t

/

_______i

1//Г2/В

1 ZZ

I

и Тб/б

Л*-

L

I

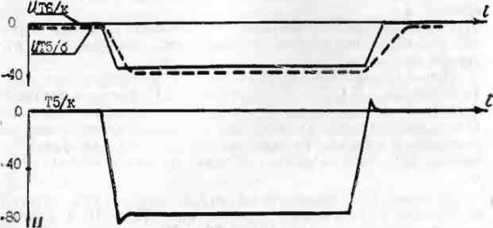

Рис. 9. Эпюры напряжений выходного формирователя при формировании отрицательного импульса

зпсторами ТЗ н Т4 (по целям эмиттер-коллектор), а также за счет протекания тока через R17 обеспечивает запирающее напряжение на базе Т4 относительно его эмиттера. Транзистор ТЗ, напряжение на базе которого равно напряжению на его эмиттере, также заперт.

Транзисторы другого формирователя То, Тб также заперты по аналогичной причине. При подаче стартового импульса на управляющий транзистор ТЗ он отпирается до насыщения. Положительный (относительно заземленного провода) перепад на коллекторе этого транзистора и соединенном с ним эмиттере Т4 вызывает отпирание Т4.

В результате на выходе формирователя (на входе аттенюатора) образуется положительный перепад напряжения, длящийся до начала стопового импульса.

Столовый импульс, поступая на управляющий транзистор нижнего формирователя Тб, отпирает нижний формирователь аналогичным вышеописанному образу и на выходе его формируется отрицательный перепад, образующий срез (задний фронт) выходного импульса.

Вследствие эффекта «рассасывания» запирание транзисторов ТЗ, Т4 происходит не сразу после окончания стартового импульса, в результате чего в начале стопового импульса верхний формирователь остается открытым и срез (обратный перепад) выходного импульса получается меньшим по амплитуде, чем фронт, что проявляется ввиле небольшой (менее 5%) степени у основания выходного импульса после среза.

После окончания стартового и стопового импульса верхний и нижний формирователи запираются, возвращаясь в исходное состояние,

При формировании отрицательного выходною импульса (в положении « |_[“» переключателя В1) функции верхнего и нижнего формирователей меняются: стартовый импульс (здесь положительный) поступает на нижний формирователь, а столовый импульс (отрицательный) на верхний формирователь, при этом заземляется положительный провод питания.

Резистор R8 и аналогичный ему R9 определяют степень насыщения управляющих транзисторов ТЗ и Тб и служат для подстройки режима работы ТЗ и Тб.

Диод Д7 и аналогичный диод Д8 являются элементами отрицательной обратной связи и служат для стабилизации степени насыщения ТЗ и Тб (а следовательно и стабилпза-ции форм импульса) при изменении напряжения питания (регулировка амплитуды) и при изменении температуры.

Диод Д9 и аналогичный диод ДЮ предназначены для предотвращения обратного тока через транзистор Т4 или Т5К работающий в режиме формирования среза выходного импульса. В этом режиме между базой и коллектором данного транзистора напряжение питания при отсутствии диода было бы приложено в обратном направлении (в рассмотренном выше примере на транзисторе Т5 напряжение на базе, определяемое делителем R15, R16 положительно, а на коллекторе при отсутствии или пробое диода ДЮ напряжение было бы равно нулю) при этом мог бы возникнуть обратный ток транзистора, нарушающий правильное формирование импульса и вводящий транзистор в недопустимый режим.

Плавная регулировка амплитуды осуществляется путем изменения напряжения питания выходных каскадов с помощью резистора ФВ—R1, управляющим стабилизатором напряжения устройства питания.

Ступенчатое ослабление амплитуды осуществляется с помощью аттенюаторов ФВ—R2—ФВ—R3—ФВ—R13 (ослабление напряжения 1:3), включаемого переключателем полярности, и ФВ—R4—ФВ—R5, ФВ—R6—ФВ—R7, ФВ—R8— —ФВ—R9, ФВ—R10—ФВ—R11—ФВ—R14—ФВ—R15—ФВ— —R16—ФВ—R17 (ослабление 1:2, 1:10 и 1:100 соответственно), включаемых отдельными тумблерами.

Ослабление, вводимое аттенюатором 1:3 учитывается путем отсчета напряжения по соответствующей шкале плавного регулятора, указываемой положением ручки переключателя полярносги.

Ослабление остальных аттенюаторов учитывается путем умножения показания шкалы плавного регулятора на коэффициент ослабления каждого включенного аттенюатора.

Индикатор выхода (Т7, TS, Л1) предназначен для индикации наличия основных импульсов на выходе прибора.

Индикатор построен по схеме заторможенного мультивибратора (одпополупериодкого релаксатора) с коллекторно-базовой и эмиттерной связями.

В исходном положении, при отсутствии импульсов на входе индикатора, транзистор левого плеча Т7 открыт, транзистор правого плеча закрыт. Напряжение на индикаторной лампе, определяемое делителем R33—R36, меньше напряжения зажигания лампы, и она не светится. При поступлении на вход (С17) основного импульса схема выбрабатывает один сравнительно длинный импульс, во время которого транзистор Т8 открывается, напряжение на лампе повышается, к она засвечивается, указывая этим на наличие импульса (рнс. 10).

При низких частотах повторения (менее 10 Гц) каждое загорание лампы (соответствующее каждому импульсу) заметно глазом (проявляется в виде «мигания»), при более высоких частотах повторения свечение лампы воспринимается глазом как непрерывное.

2.2.5. Устройство питания содержит:

  • — источник постоянного напряжения 5 В, (Е1) предназначенный для питания стабилизированным напряжением следующих устройств прибора: устройства входного, устройства длительности и устройства задержки;

  • — источник постоянного напряжения (35—91) В, Е2 предназначенный для питания стабилизированным напряжением устройства формирователя выходного; с этого источника имеется выход 130 В (ЕЗ).

Источники напряжения построены по типовой схеме и состоят из выпрямителя, фильтра и полупроводникового компенсационного стабилизатора с последовательно включенным регулирующим элементом.

Выпрямители выполнены по мостовой схеме, нагрузкой которой является индуктивно-емкостной или емкостной фильтр. Для разрядки емкостей фильтров выпрямителей служат резисторы Rl—R3.

В качестве регулирующего элемента используется составной транзистор.

Воздействие на регулирующий элемент осуществляется через цепь, отрицательной обратной связи, в которую входят: усилитель постоянного тока (УПТ), источник опорного напряжения и делитель обратной связи.

Для получения постоянного напряжения 5 В выпрямленное напряжение на вход стабилизатора поступает с выпрямителя Д1— Д4 и сглаживающего фильтра УП—Др 1, УП—С1.

Регулирующий элемент выполнен на транзисторах ■УП—ТЗ, Т4, Т5.

В качестве УПТ используется дифференциальная схема усиления на транзисторах Т7, Т8, что позволяет снизить температурную нестабильность стабилизатора.

В качестве источника опорного напряжения используется стабилитрон Д16 с делителем напряжения R13, R14.

Индицируемый сигнал сонорной импульс приоара)

LT

Jlr/э

Рис. 10. Эпюры напряжений индикатора выхода Напряжения указаны относительно общего минусового провода.

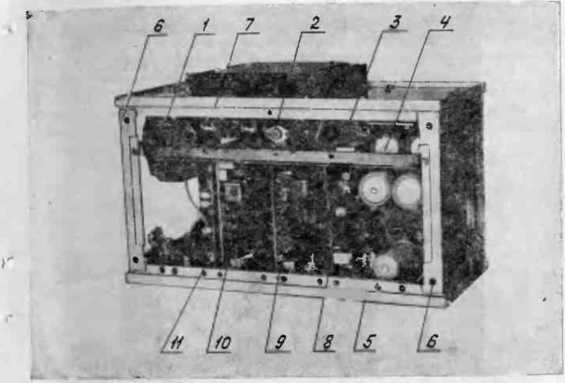

Рис. 11. Конструкция прибора:

1 — трансформатор, 2 — ППМ устройства питания, 3 — дроссель, 4 — кронштейн с конденсаторами, 5 — передняя рама, 6 — стержень, 7 — задняя рама. 8 — формирователь выходной, 9 — устройство длительности, 10 — устройство задержки, 11 — устройство выходное

Питание коллекторной нагрузки УПТ и опорного напряжения осуществляется от стабилизатора тока, выполненного на транзисторе Т1, диодах Д11—Д14 и резисторах RH. R7.

Установка выходного напряжения производится с помощью резистора R24 в делителе обратной связи R25—R23.

С целью предотвращения возбуждения источника напряжения на частотах выше частоты пульсации применяется емкость С1.

Защита источника напряжения при коротком замыкании на выходе обеспечивается быстродействующим предохранителем Пр2.

Для получения постоянного регулируемого напряжения (35—91) В выпрямленное напряжение на вход стабилизатора поступает с выпрямителя Д6—Д9 и сглаживающего фильтра УП-СЗ, УП—С4.

Регулирующий элемент выполнен на транзисторах УП Т1. УП—Т2, Т2, TG, соединенных последовательно.

В качестве УПТ используются однокаскадная схема усиления на транзисторе ТЗ.

Питание коллекторной нагрузки УПТ осуществляется от параметрического источника напряжения, выполненного на стабилитроне Д17, резисторе R4 с выпрямителем Д5 и фильтром УП—С2.

В качестве источника опорного напряжения используется двухкаскадный параметрический стабилизатор, выполненный на стабилитронах Д15, Д18—Д20, резисторах RG, R5, R14.

Защита источника напряжения при коротком замыкании на входе обеспечивается стабилитроном Д23 и резисторами R21. R22, являющимися ограничителем тока.

С целью предотвращения возбуждения источника напря-кенпя применяются емкости С2, СЗ.

Установка выходного напряжения производится с помощью резистора ФВ—R1 в делителе обратной связи R32—R35

  • 2.3. Конструкция

  • 2.3.1. Прибор выполнен в настольном варианте горизонтального построения (рис. 11, рис. 12).

Несущий каркас выполнен на основе алюминиевых сплавов и состоит из литых рам 5, 7 и литых боковых стержней 6.

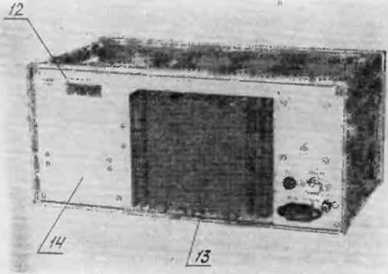

Ряс. 12. Конструкция прибора:

12 — электрический счетчик машинного времени, 13 — ра-'днатор, 14 — устройство питания.

  • 2.3.2. Конструкция прибора состоит из пяти основных конструктивно законченных узлов: устройства питания 14, устройства входного 11, устройства задержки 10, устройства длительности 9, формирователя выходного 8.

Все устройства, кроме устройства питания, имеют собственные несущие передние стенки с установленными органами управления, коммутации, платой ППМ, габаритными размерами 130X130 мм и шкальным устройством.

Крепление устройств задержки, длительности, входного устройства, формирователя выходного осуществляется к передней раме и общему долевому кронштейну каркаса, расположенного на нижних стержнях.

  • 2.3.3. Устройство питания крепится четырьмя винтами к задней раме каркаса и содержит трансформатор 1, дроссель 3, кронштейн с конденсаторами 4, ППМ 2, радиатор 13, сетевую группу.

Силовой трансформатор выполнен на типовых сердечниках ШЛ 20X25.

Радиатор с транзисторами, установленный с внешней стороны. служит защитным элементом от поломок установочных узлов на задней стенке.

  • 2.3.4. Каркас прибора снабжен крышкой с замками, предохраняющей органы управления и коммутации на лицевой панели от повреждения.

  • 2.3.5. Делитель находится при хранении и транспортировании в укладочном ящике.

2 3.6. Назначение органов управления приведено в табл. 2 раздела 3.

23.7. На задней панели прибора установлен электрохимический счетчик времени (ресурсомер) типа ЭСВ-2,5-12,6.

Счетчик снабжен капиллярным микрокулометром, наполненным двумя столбиками ртути, разделенных зазором с электролитом.

Зазор перемещается в правую сторону при включении прибора и, тем самым, отсчитывает проработанное время по шкале, расположенной под микрокулометром.

Отсчет проработанного времени производится по делению шкалы, против которого находится мениск (торец) левого столбика ртути.

Изменение направления отсчета (реверсирование) возможно изменением полярности питания счетчика, при этом реверсирование должно проводиться при достижении зазором не более 90—95% от всей шкалы.

Отсчет в этом случае ведется в обратном порядке.

Замена неисправных счетчиков проводится заводом-изготовителем прибора в установленном порядке.

2.4. Маркировка и пломбирование

  • 2.4.1. Наименование прибора нанесено на переднюю панель прибора, условное обозначение Г5-63 — на боковую стенку верхнего кожуха.

  • 2.4.2. Предусмотрена маркировка ППМ, элементов, установленных на передних и задней стенках. Предусмотрена маркировка элементов на ППМ в соответствии с электрической принципиальной схемой.

Провода в жгутах имеют цифровую маркировку.

  • 2.4.3. Предусмотрено пломбирование, генератора на задней стенке в верхнем левом углу и на боковой стенке кожуха в одном месте с левой стороны прибора.

Предусмотрено пломбирование укладо“ного и упаковочного яшика.

ИНСТРУКЦИЯ по ЭКСПЛУАТАЦИИ

  • 3. РАБОТА С ПРИБОРОМ

    • 3.1. Общие указания

      • 3.1.1. Эксплуатация прибора должна производиться персоналом, знакомым с общими правилами работы с радиоаппаратурой и настоящим описанием и инструкцией по эксплуатации.

      • 3.1.2. При работе прибор должен быть защищен от воздействия осадков, брызг, пыли, прямого нагрева более чем до 50°С солнечными лучами или близкорасположенными источниками тепла.

Во избежание перегрева прибора при повышенной окружающей температуре не следует располагать прибор вплотную к другим объектам (чтобы обеспечить лучшую вентиляцию); не следует закрывать прибор теплоизолирующими материалами (например, класть на прибор бумаги и т. п.).

  • 3.1.3. Во время работы прибора не допускаются его сотрясение и вибрации.

Вблизи прибора не должно быть сильных электромагнитных полей.

  • 3.1.4. Следует избегать перегрузок прибора по входу и выходу, коротких замыканий выходов, работы с недопустимой скважностью Qion > 5. Следует учитывать также, что прибор может дать достаточно большую амплитуду выходного сигнала, которая при неправильном использовании может повредить входные цепи подключаемого к нему объекта.

  • 3.2. Указание мер безопасности

    • 3.2.1. Прибор по степени зашиты от поражения электрическим током относится к классу 01 или I (при экспортных поставках, если оговорена 3-х полюсная сеть) ГОСТ 12.2.007.0-75.

    • 3.2.2. В приборе имеются напряжения до 250 В (переменны. н постоянные), поэтому при эксплуатации, профилактических и регулировочных работах производимых с прибором, строго соблюдайте меры предосторожности:

— перед включением прибора в сеть убедитесь в исправности сетевого соединительного шнура, правильности установки напряжения и сетевого предохранителя;

— соедините клемму       с шиной защитного заземлеления допускается только после отсоединения всех остальных элементов;

ния. Отсоединять клемму

от шины защитного зазем

  • — замену любого элемента производите только при отключенном от сети соединительном шнуре;

  • — при регулировании и измерениях пользуйтесь надежно и олированным инструментом и пробниками.

3 2.3. Персонал, работающий с прибором, должен быть проинструктирован по правилам техники безопасности при работе с высоким напряжением.

Запрещается работа с прибором без заземления, со снятым кожухом, установка и использование вместо сетевых предохранителей различного рода перемычек («жучков»), включение прибора при наличии внешних неисправностей.

При первых признаках ненормальной работы прибора 'появление запаха горелой изоляции, дыма повышенное гудение силового трансформатора, отсутствие или сильные искажения выходных сигналов прибора и т. п.) немедленно-выключить прибор и не включать до выяснения и устранения причин.

  • 3.2.4. Ремонт и поверка прибора должны производиться только персоналом, специально подготовленным и допущенным к проведению таких работ, и в условиях, удовлетворяющих требованиям техники безопасности при работе с напряжениями до 500 В.

3.3. Подготовка к работе

  • 3.3.1. После распаковки прибора необходимо убедиться в наличии предусмотренного комплекта, отсутствии внешних повреждений комплекта, механической работоспособности органов управления. Необходимо изучить настоящее техническое описание и инструкцию по эксплуатации.

  • 3.3.2. В зависимости от напряжения питающей сети необходимо в держатель предохранителя установить предохранитель, соответствующий по току указанному в надписи на задней стенке, а тумблер переключателя сети в положение, соответствующее требуемому напряжению сети.

Частота сети в пределах от 50 до 400’’ Гц при этом не имеет значения.

  • 3.3.3. Для устранения случайных перегрузок рекомендуются кабели, присоединяемые к выходам, предварительно проверить (прозвонить) на отсутствие короткого замыкания между внутренним проводом и оплеткой (корпусом разъема). Необходимо также убедиться в том, что сопротивление подключаемых объектов (внешних нагрузок) соответствует допустимому.

  • 3.3.4. С целью выявления скрытых дефектов и неисправностей после транспортирования и хранения рекомендуется включение прибора и прогон его в номинальном режиме в течение 1—2 ч с проверкой работоспособности при помощи осциллографа.

  • 3.3.5. Подготовка к проведению измерений заключается в подключении прибора к сети, объектами измерения, заземлении его корпуса через клемму «±». До включения прибора необходимо органами управления периодом повторения, задержкой и длительностью установить скважность выходного сигнала в пределах допустимой.

После включения прибора необходим самопрогрев в течение 5 мин.

Нормальная работа прибора индицируется индикатором сети и индикатором выхода (неоновые лампы).

'        Подсоединение к внешним объектам производятся с по

мощью кабелей, входящих в комплект прибора.

  • 3.4. Органы управления

  • 3.4.1. Органы управления, контроля и присоединения и их назначение указаны в табл. 2.

Таблица 2

Наименование и обозначение органа управления

Назначение

Исходное положение

Группа СЕТЬ

— тумблер УП-В1

Включение сети

Нижнее

— индикаторная лампа

Индикация наличия питающего напряжения.

Группа ЗАПУСК:

— переключатель УВ-В1

Переключение рода запуска (внешннй-внутреннпй), вида и полярности внешнего сигнзла, переключение поддиапазонов

тВНЕШ.»

— кнопкаУВ-Кн!

при внутреннем запуске.

Однократный ручной пуск,

— гнездо УВ-Ш1

Вход внешнего пускового сигнала.

ВХОД

— регулятор ПЕРИОД ПОВТОРЕНИЯ

Плавная регулировка перяо-

Среднее

да повторения й поддиапазо-

УВ-Rl

нах при внутреннем запуске.

Группа СИНХРОИМ-яульс:

— гнездо     —.

уз-Ш1 <   О   »

Выход синхроимпульса.

Регулировка амплитуды и изменение полярности синхро-

Среднее

— регулятор УЗ-Й2

импульса.

Продолжение табл 2

Наименование и обозначение органа управления

Назначение

Исходное положение

Группа ВРЕМЕННОЙ СДВИГ;

— плавный ргулятор УЗ-Rl

Плавная регулировка временного сдвига (задержки)

Среднее

основного импульса (одинар-

— переключатель поддиапазонов УЗ-Bl Группа ДЛИТЕЛЬНОСТЬ:

ного или второго импульса пары) относительно синхроимпульса.

Переключение поддиапазонов временного сдвига.

К1

— плавный регулятор УД-Rl

Регулировка длительности основных импульсов как одинарных, так н парных.

Среднее

— переключатель поддиапазонов УД-В1

Переключение поддиапазонов длительности.

х1

— тумблер «_| |_ —

Группа АМПЛИТУ

Установка режима одинарных пли парных основных нм-пульсоз.

«_п_»

ДА:

— плавный регулятор ФВ-Rl

Плавнзя регулировка амплитуды основных импульсов (как одинарных, так и парных).

Левое

— тумблер «1:2» ФВ-В2

Ступенчатое ослабление амплитуды.

1:2

— тумблер «1:10»

То же

1:10

ФВ-ВЗ

— тумблер «1:100»

>

1:100

ФВ-В4

--переключатель полярности ФВ-В1

Переключение    полярности

основных (одинарных и парных) импульсов н ослабление амплитуды 1:3.

“1J- —20 В»

— гнездо «1 кОм»

Выход основных импульсов.

ФВ-Ш1

— индикатор выхеда ФВ-Л1

Клемма «JL» ФВ-Кл.1

Индикация наличия основных импульсов на гнезде ФВ-Ш1.

Для соединения корпуса прибора с корпусами сопрягаемых приборов и объектов.

Наименование н обозначение органа управления

Назначение

Исходное положение

На задней стенке прибора:

— розетка СЕТЬ

Подключение сетевого шну-

_

УП-Ш1

ра.

— предохранитель

Зашита при увеличении потребляемого тока свыше нормального.

— тумблер переключе-

Переключение прибора для

1А; 220 В

ння сети

работы от сети 115 или 220 В (при любой частоте в пределах от 50 до 400 Гц).

  • 3.5. Порядок работы, проведение измерений

е

  • 3.5.1. Для уменьшения вероятности повреждения присоединяемых объектов рекомендуется начинать работу с малых амплитуд импульсов (не более 1 В) при низких частотах повторения (порядка 1 кГц).

Необходимо следить за соблюдением допустимой скважности импульсов и допустимого соотношения задержки к пе риолу.

Не допускается подача на выход основного импульса по стоянных или переменных напряжений более 1 В.

  • —   3.5.2. При внешнем запуске:

  • — переключатель ЗАПУСК установить в положение

« !_Г"» при запуске отрицательным импульсом, при запус

ке синусоидальным напряжением: в положение «_|~7_ » — при запуске положительным импульсом или однократном (ручном) пуске;

<        — зная период повторения внешнего сигнала, установить

задержку и длительность импульса генератора с обеспече-

«нем допустимой скважности; при неизвестном периоде повторения внешнего сигнала задержку и длительность установить минимальными;

  • — подать на входе внешний сигнал, по свечению индикатора выхода убедиться в наличии выходного основного импульса.

Для однократного ручного запуска нажать и опустить

ill ”

кнопку <'4 й Г

  • 3.5.3. При внутреннем запуске:

  • — переключатель ЗАПУСК установить на требуемый поддиапазон периода повторения;

  • — плавным регулятором ПЕРИОД ПОВТОРЕНИЯ установить требуемый период;

  • — задержку и длительность импульсов установить с учетом допустимой скважности;

  • — по свечению индикатора выхода убедиться в наличии выходного основного импульса.

  • 3.5.4. Для запуска внешнего устройства:

  • — гнездо СИНХРОИМПУЛЬС соединить с запускаемым устройством;

  • — регулятором СИНХРОИМПУЛЬС «“V”—0—_Л_»установить требуемую полярность и амплитуду синхроимпульса;

  • — нулевая амплитуда синхроимпульса — в среднем положении регулятора «О»;

  • — отрицательная полярность — в левом от «О» положении регулятора с возрастанием амплитуды при вращении регулятора влево (против часовой стрелки); положительная полярность — в правом от «О» положении регулятора с возрастанием амплитуды при вращении регулятора вправо (по часовой стрелке).

Параметры синхроимпульса, указанные в разделе «Технические параметры и характеристики», обеспечиваются при внешней нагрузке не менее 900 Ом с шунтирующей емкостью не более 150 пФ, подключаемой на конце кабеля длиной 1 и. При увеличении емкости нагрузки или применении более длинного кабеля (что равнозначно увеличению емкости нагрузки) длительность фронта и среза синхроимпульса увеличивается.

При работе на внешнюю нагрузку с большим сопротивлением амплитуде синхроимпульса увеличивается и может достигать 15 В. Это необходимо учитывать, если повышение амплитуды опасно для подключаемой аппаратуры.

  • 3.5.5. Для установки временного сдвига (задержки) и длительности основного импульса:

  • — плавные регуляторы задержки и длительности установить на требуемую отметку шкалы;

  • — переключатели поддиапазонов установить в соответствующие положения.

Проверить, обеспечивается ли допустимая скважность основных импульсов.

Задержка в начале первого поддиапазона регулируется от нуля, обеспечиваемого на начальной оцифрованной отметке (число «10» по шкале) до 300 нс. При положениях стрелки на отметках менее начальной (на этом поддиапазоне) задержка основного импульса ставится меньше нуля, т. е. обеспечивается опережение основного импульса относительно синхроимпульса. Это сделано с целью расширения возможностей применения прибора.

В первом поддиапазоне при необходимости более точной установки задержки рекомендуется при работе в первой четверти шкалы (на участке от 100 до 150 нс) вводить поправку, устанавливая по шкале на 100 нс больше, чем требуемая задержка.

Во второй и третьей четвертях шкалы (то есть в ее средней части) аналогичная поправка должна быть 50 нс, а в последней четверти шкалы, поправка не требуется.

Например: 1. Если требуется получить задержку 140 нс, то с поправкой 100 нс по шкале следует установить 140 +• — 100=240 нс.

2. Если по шкале установлена задержка 90 нс, то фактическая задержка равна 90— 100 = минус 10 нс, т. е. синхроимпульс опережается основным импульсом на 10 нс.

  • 3.5.6. Для установки режима одинарных_или парных импульсов установить тумблер «J-1 |~j_l I—* в соответствующее положение.

Параметры парных импульсов (длительность, амплитуда, • полярность) одинаковы. Задержка второго импульса пары относительно синхроимпульса равна задержке одинарного импульса относительно синхроимпульса и регулируется теми же органами управления. Задержка первого импульса пары относительно синхроимпульса нерегулируемая.

  • 3.5.7. Полярнос1ь_основных .импульсов устанавливается

переключателем «_) )_ — |_|  ». Этот же переключатель

служит аттенюатором амплитуды 1:3. В положениях переключателя «_Г”|_60 В» и « |__1  60 В» амплитуда импуль

са соответствует указываемой плавным регулятором амплитуды по шкале с максимальной отметкой 60 В.

В положениях «_1 /_20 В» и « |_|   20 В» амплитуда

соответствует указываемой по шкале с максимальной отметкой 20 В.

В среднем положении переключателя основной выход выключен.

  • 3.5.8. Для установки амплитуды основных импульсов:

  • — переключателем полярности и тумблерами «1:2». -«1:10» и «1:100» установить требуемый поддиапазон амплитуды;

  • — регулятором АМПЛИТУДА установить требуемое значение амплитуды по одной из шкал с учетом положения переключателя полярности и коэффициента ослабления остальных аттенюаторов.

Результирующий коэффициент ослабления аттенюаторов •«1:2», «1:10» и «1:100» равен произведению коэффициентов ослабления каждого из них.

Примеры установки амплитуды:

  • 1. Для установки амплитуды 37 мВ необходимо:

  • — аттенюаторы «1:10» и «1:100» включить, получив ослабление (1 : 10) X (1 : 100) = 1 : 1000:

  • — переключатель полярности поставить в положение «60», это означает, что отсчет следует производить по шкале с максимальной, оцифрованной отметкой 60 В, на которой имеется требуемое значение 37 В;

пловный регулятор установить на отметку 37 В.

  • 2. При установленных положениях плавного регулятора на ■отметке 12 В, положении переключателя полярности «20 В», положении аттенюаторов соответствие «1:2», «1:10» и «1:100» амплитуды на выходе равна:

    12 В

    = 2X1000

12 ВХ (1:2) X (1:10) X (1:100) =--------

2X10X1000 =6 мВ.

Установленная амплитуда обеспечивается с заданной погрешностью при сопротивлении внешней нагрузки 1±0,05 кОм.

Работа при сопротивлении внешней нагрузки меньше 0,9 кОм при выключенных аттенюаторах (положение «1:1») НЕ ДОПУСКАЕТСЯ.

В положениях переключателя полярности «20 В» и при включенном аттенюаторе «1:2» допускается работа на внешнюю нагрузку с сопротивлением не меньше 500 Ом, а при включенных аттенюаторах «1:10» или «1:100» допускается работа на внешнюю нагрузку не менее 48 Ом. при этом погрешность установки амплитуды, оговоренная в разделе «Технические параметры и характеристики», не гарантируется.

  • 3.5.9. Делитель к Г5—63 используется в качестве:

  • — нагрузки, если входное сопротивление подключаемого объекта более 20 кОм;

  • — разветвителя, если требуется разветвить выход на два или три объекта, при этом один выход будет без ослабления, а другие два с ослаблением 1:10 и 1:100 соответственно.

Для работы делитель подключить к гнезду основного выхода прибора. Внешнее сопротивление, подключаемое к выходу делителя «1:1», при этом не должно быть менее 10 кОм. К выходам «1:10» и «1:100» допускается подключать внешние сопротивления не менее 50 Ом.

Заданная погрешность ослабления амплитуды делителем обеспечивается при подключении к выходам «1:10» и «1:100» сопротивления 1±0,05 кОм и при ненагруженном выходе «1:1».

Параметры искажений импульса, указанные в разделе «Технические параметры и характеристики», обеспечиваются при подключении к выходам делителя шунтирующей емкости не более 80 пФ, включая в нее и емкость подключаемого кабеля (емкость придаваемых кабелей 100 пФ на метр).

  • 3.5.10. Агрегатирование генераторов в двухканальные и многоканальные системы может быть обеспечено путем запуска одного или нескольких генераторов от одного такого-же генератора или от внешнего источника, или при последовательном запуске генераторов друг от друга.

В первом случае может быть получена возможность регулировки задержки импульсов каждого канала от нуля до максимальной задержки, обеспечиваемой одним генератором, и при этом возможна произвольная расстановка импульсов канала во времени в указанных пределах. Во втором случае может быть обеспечена задержка импульсов последнего канала, равная сумме задержек всех каналов (при запуске каждого последующего генератора основным импульсом предыдущего генератора).

Для получения одноканального сигнала сложной ступенчатой формы возможно агрегатирование нескольких генераторов путем включения их выходов на общую нагрузку.

Такое включение допускается при условии обеспечения результирующего сопротивления внешней нагрузки не меньше допустимого (с учетом внутреннего сопротивления выхода каждою генератора, являющегося нагрузкой для остальных).

Практически такое соединение выходов следует производить только при включенных аттенюаторах «1:10» каждого генератора.

4. Ремонт

  • 4.1. Виды и периодичность ремонта

  • 4.1.1. Ремонт разделяется на:

  • — текущий (малый), минимальный по объему, при котором обеспечивается нормальная эксплуатация изделия до очередного планового ремонта; в него входит устранение механических неисправностей и замена отдельных запасных частей, не требующие последующей проверки изделия в целом. Он выполняется силами эксплуатационного персонала или ремонтными службами на месте;

  • — средний, заключающийся в восстановлении эксплуатационных характеристик ремонтом или заменой только изношенных или поврежденных составных частей с обязательной проверкой технического состояния остальных составных частей и их ремонтом при необходимости, выполняемый подвижными или стационарными ремонтными службами;

  • — капитальный, заключающийся в полной разработке и дефектации изделия, замене или ремонте и проверке всех остальных частей, комплексной регулировке, проверке и испытании, выполняемый стационарными ремонтными предприятиями.

  • 4.1.2. Периодичность ремонта определяется в организациях, эксплуатирующих прибор в зависимости от характера эксплуатации.

  • 4.2. Характерные неисправности и методы их устранения

  • 4.2.1. Наличие неисправности, ее признаки и причины возникновения выявляются в процессе работы прибора, после чего прибор направляется в ремонт. Характер неисправности определяется в ремонтных органах.

  • 4.2.2. Перечень характерных неисправностей и методы их устранения указаны в табл. 3.

Для обнаружения неисправного элемента или соединения в устройстве, в котором предполагается неисправность, необходимо с помощью вольтомметра проверить режим работы схемы в соответствии с таблицами режимов (приложение 2) и с помощью осциллографа проверить прохождение сигнала в соответствии с эпюрами напряжений, приведенными в разделе 2. При обнаружении несоответствий таблицам режимов н эпюрам напряжений обратить в первую очередь внимание на работоспособность (правильное контактирование) переключателей и разъемов качество пайки, наличие электрического контакта в металлизированных отверстиях, соединяющих токопроводящие дорожки с обеих сторон ППМ. отсутствие коротких замыканий выводов элементов путем касания друг с другом и т. п. После устранения механических неисправностей и дефектов монтажа заменить неисправный элемент.

  • 4.3. Разборка и сборка

  • 4.3.1. Для производства ремонтных работ освободите генератор от защитной крышки, предохраняющей органы управления на передней стенке верхнего и нижнего кожухов, раскрыв два замка и отвернув восемь винтов.

Наиболее характрные работы при ремонте:

  • — замена элементов на ППМ устройств питания, задержки, длительности, устройства входного и формирователя выходного;

  • — замена трансформатора в устройстве питания;

  • — замена транзисторов в устройстве питания;

  • — замена потенциометра в шкальном устройстве.

Конструкция генератора поясняется на рис. 11 и рис. 12.

  • 4.3.2. Замену элементов на ППМ устройств задержки, длительности, входного устройства, формирователя выходного произведите следующим образом:

Признаки iienciipauuueni

Вероятная причина н месюиахождсннс неисправностей

Метод устранения

7. Основные импульсы пропадают ид некоторых поддиапазонах задержки или длительности,    синхроим

пульс есть.

Неисправность переключи ic-лей поддиапазонов в устройствах УЗ нлн УД, Bl, В2.

Заменить неисправный переключатель.

8 Пет первою импульса в

Неисправен тумблер УД—В|

«Прозвонить» цепь подходящих проводов к

режиме парных импульсов

или нарушена цепь подходящих к нему проводников между ус1ройс|»ами УЗ и УД.

тумблеру УД—BI. Проверить неисправное и тумблера. Устранить неисправность.

9. Не регулируется плавно

Обрыв в цепи плавных регу-

Проверить цепи подходящих нронпдинков

период нов горения, эадсрж-

лятороп в устройства УГ1, УЗ.

к соогиегстэукипим переменным резисторам

кя или длительность, оставаясь максимальными.

УД соответственно.

RI устройств У В, УЗ. УД.

10 Не регулируется плавно за-

Короткое замыкание между

Устранить неисправность. Устранить корог

лержка или длительность,

проводами плавных рсгулято-

кое замыкание. Заменить неисправный пере

оставаясь минимальными.

ров нлн в самих регулировках в устройствах УЗ нлн УД.

мсинын резистор.

II. Пет основных импульсов

Неисправна цепь верхнего

Устранить неисправность монтажа.

одной полярности, импульсы другой полярности имеют удлиненный срез.

или нижнего выходного каскадов: транзисторы ТЗ—Тб в устройстве ФВ.

Заменить неисправный элемент.

12. Основные импульсы диф-

Неисправность в аггепюзто-

Устранить неисправность. Заменить, отре-

фсренцируются. длительность их регулируется нормально.

ре устройства ФВ, касание его элементов к стенкам экрана. Неисправен выходной кабель.

монтировать выходной кабель.

Таблица 3

Характерные неисправности и методы их устранении

Признаки неисправности

Вероятная причина н местонахождение неисправностей

Метод устранения

1. При включении прибора в сеть не слетится индикатор сети, ист выходных сигналов, предохранители не перегорают.

I кнеправен шпур литания, цепь разъема устройства УП.

Пег питания на устройствах

С помощью вольтметра «прозвонить» цепь селевого разъема, проверить выключатель сети, проверить нспрззность шпура питания. Заменить неисправный элемент

С помощью вольтомметра проверит!, пали-

2. Нет выходных импульсо? во всех режимах запуска.

УВ и УЗ, неисправно устройство УВ и УЗ.

чие и правильности постоянных напряжений на выходе устройства итання УП. Проверить с помощью осинллографз наличие импульсов на выходе устройств УВ и УЗ. Устранить неисправность.

3. Нет синхроимпульса и основных импульсов в режиме внутреннего запуска, при внешнем запуске они есть.

Неисправность   задающего

генератора или дели геля частоты устройства УВ.

Проверить наличие импульсов на выходе задающего генератора и делителей частоты. Устранить псиснрашюсть.

4 Пег выходных импульсов при внешнем запуске, при внутреннем запуске они есть.

Неисправность входного yen лигеля в устройстве УВ, МС2.

Устранить неисправность.

5. Нет синхроимпульса, основной импульс есть.

Неисправна схема синхроимпульса в устройстве УЗ, МСЗ. п

Заменить неисправный элемент.

6. Нет основных импульсов синхроимпульс есть.

Неисправны УД или ФВ.

Проверить наличие импульсов в устройстве длительности и в выходном формирователе.

Найти и устранить неисправность.

Продолжепне табл.

  • — отпаяйте соединительные провода с соседними устройствами и извлеките вилку разъема из розетки при ремонте формирователя выходного;

  • — снимите ручку управления ремонтируемого устройства со стороны лицевой панели;

  • — отверните винт, крепящий уголок ППМ к общей долевой планке;

  • — отверните четыре потайных винта, крепящих ремонтируемое устройство к передней раме;

  • — отверните четыре винта, крепящих устройство питания к задней раме каркаса, и осторожно выдвиньте устройство литания наружу, положите рядом с прибором:

  • — извлеките необходимое устройство;

  • — произведите замену' радиоэлементов на ППМ.

Сборку производите в обратном порядке.

4 3 3. Замену элементов на ППМ устройства питания производите следующим образом:

  • — произведите съем устройства питания согласно п. 4.3.2:

  • — отверните четыре винта, крепящих ППМ к стенке;

  • — производите замену радиоэлемента, осторожно откинув плату, стараясь не повредить паянные соединительные провода.

Сборку производите в обратном порядке.

4 3.4. Замену трансформатора производите следующим образом:

  • — отпаяйте монтажные провода от выводов трансформатора;

  • — отверните четыре винта, крепящих трансформатор:

  • — произведите замену трансформатора.

Сборку производите в обратном порядке.

4 3.5. Замену транзисторов 2Т808А устройства питания производите следующим образом:

  • — произведите съем устройства питания согласно п. 4.3.2:

  • — отверните четыре винта, крепящих ППМ, поверните ее, открыв доступ к выводам транзисторов;

  • — отпаяйте выводы транзисторов;

  • — отверните четыре винта, крепящих крышку радиатора;

  • — произведите замену транзисторов.

Сборку производите в обратном порядке.

4 3.6. Замену переменного резистора в шкальных устройствах производите следующим образом:

  • — отпаяйте провода от выводов переменного резистора:

  • — отверните ключом S12 гайку переменного резистора;

  • — отверните три винта, крепящих ось переменного резистора к втулке;

  • — извлеките переменный резистор,                    , ,

Сборку производите в обратном порядке.

  • 4.4. Операции ремонта

  • 4.4.1. В операции ремонта входят:

  • — определение характера и местонахождения неисправности;

  • — устранение неисправности;

  • — регулировка после исправления, прогон;

  • — проверка после прогона.

  • 4.4.2. Определение неисправности производится путем осмотра, проверки работоспособности элементов с узлов и соответствия их параметров установленным техническим требованиям. Проверка производится с помощью аппаратуры и методов, аналогичных изложенным в разделе «Указания по поверке».

Характер и местонахождение неисправности определяются с помощью табл. 3.

На этой стадии выясняются:

  • — несоответствие техническим требованиям (с указанием пункта требований), характер несоответствия, предполагаемая его причина;

  • — предполагаемое местонахождение неисправности (номер устройства, элемента);

  • — решение (например «провести текущий ремонт входного гнезда», «Провести капитальный ремонт с заменой устройства ФВ» и т. п.).

  • 4.4.3. Механическое исправление (закрепление элементов, ручек, узлов и т. п.) производится с помощью слесарных инструментов:

отверток, гаечных ключей и т. п.

Для очистки контактов переключателей, разъемов рекомендуется применять спирт, бензин и др. средства, не вызывающие коррозии материала контактов.

Зачищать контакты наждачной бумагой запрещается. Для восстановления влагозащитных покрытий печатных плат может быть применен лак Э-4100 ОЖ1.3.

Пайку радиоэлементов и проводов следует вести с применением спиртово-канифольного флюса припоем с температурой плавления не выше 185°С. При пайке полупроводниковых изделий, особенно микросхем, не допускается прогревать эти элементы. Пайку микросхем рекомендуется производить паяльником со специальной насадкой. * Жало паяльника не должно находиться под напряжением (должно быть заземлено), иначе при пайке могут быть выведены из строя некоторые полупроводниковые элементы. Пайка всех радиоэлементов должна производиться в соответствии с правилами, указываемыми в паспортах, сертификатах этих изделий и в соответствующих справочниках.

Устранение неисправностей производится специалистами, подготовленными для ремонта радиоаппаратуры, ознакомленными с правилами техники безопасности при работе с напряжением до 500 В.

При работе используются техническое описание прибора, принципиальные и компоновочные схемы, таблицы режимов, таблица характерных неисправностей и другие материалы настоящего описания.

  • 4.4.4. Регулировка после устранения неисправностей производится сначала по каждому устройству в отдельности, а затем по прибору в целом.

Регулировка производится, начиная с устройства питания. Перед регулировкой проверяется исправность элементов схемы и конструкции и при необходимости заменяются неисправные элементы.

  • 4.5. Регулировка после ремонта

    • 4.5.1. До регулировки все устройства прибора должны быть проверены на соответствие схемам, чертежам, таблицам напряжений.

Регулировка прибора в целом может быть начата после обеспечения исправности и работоспособности каждого устройства в отдельности.

  • 4.5.2. Устройство питания регулируется при включения по схеме (приложение 6) в следующей последовательности:

  • — выньте вставку плавкую Пр2 на плате У1 регулируемого устройства питания;

  • — включите тумблер В1 СЕТЬ регулируемого устройства питания и автотрансформатором установите напряжение сети 220 В, 50 Гц;

  • — вольтметр В7-16 подключите к выходу напряжения Е1 (Гн1—Гн2);

  • — резистором R24 установите напряжение Ei равным 5.1 — 0,1 В;

—автотрансформатором уменьшите напряжение сети до О, выключите тумблер В1 СЕТЬ:

  • — вставьте вставку плавку Пр2;

  • — резисторы R32 и R35 на плате У1 регулируемого устройства питания поставьте в среднее положение по вольтом-метру;

  • — включите тумблер В1 СЕТЬ и автотрансформатором установите напряжение сети 220 В, 50 Гц;

  • — подключите вольтметр В7-16 к выходу Е2 (ГнЗ—Гн4), переменный резистор R1 поставьте против часовой стрелка до упора;

  • — резистором R35 установите напряжение Ej разным 34±0,5 В, переменный резистор R1 поставьте по часовой стрелке до упора и резистором R32 установите напряжение Ез равным 91 ±0,5 В;

  • — производите подстройку несколько раз до установления вышеуказанными резисторами напряжений Ej и Ej ;

  • — измерьте напряжения Е| и Е2 при отключенных знеш-ннх нагрузках;

  • — подключите осциллограф С1—68 к выходу Еь а затем Е2 и замерьте напряжения пульсаций на этих выводах.

Результаты регулировки считаются удовлетворительными, если:

  • 1. Напряжения Е| и Е2, их нестабильность при сбросе нагрузки до I мин при заданных напряжениях сети и их напряжения пульсаций соответствуют данным, приведенным в табл. 4.

Табл;ша 4

Источник пи гания

Выходное папряженпе ч»их. В

Ток нагрузки, мА

Напряжение пульсаций,

мВ

Изменение выходного напряжения. %

Примечание-

!н макс.

1н мни.

при сбросе тока нагрузки по 1и мни

X X

= к

= 2

& 5

X W

3 *

Hs+i

Е,

5,1 ±0,1

310

200

10

3

±0,3

Е,

34 ±0,5

75

20

50

1.5

±0,3

91 ±0.5

150

40

50

1.5

±0,3

  • 2. Напряжения Ej и Е2 при сбросе тока нагрузки до нуля не превышают l,lU8blX.

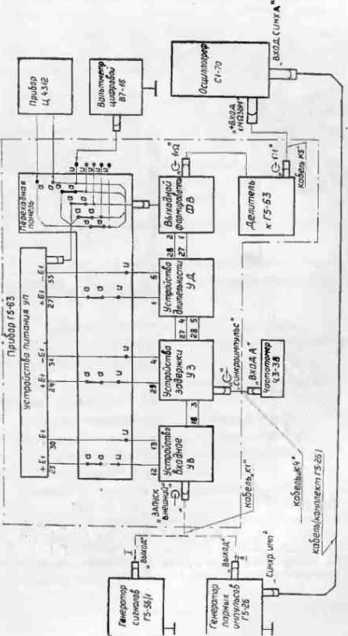

  • 4.5.3. Входное устройство регулируется при включении по схеме рис. 13.

Предварительно следует убедиться с помощью осциллографа и генератора импульсов в исправности работы при внешнем запуске и соответствии параметров входных и выходных сигналов таблицам напряжений.

Затем период повторения при внутреннем запуске подстраивается по двум точкам первого поддиапазона — начальной 10 мкс и конечной 30 мкс.

Начальная точка устанавливается с помощью переменного резистора R8.

Конечная точка устанавливается с помощью переменного резистора R12.

После установки периода повторения необходимо убедиться в работоспособности делителя частоты повторения путем проверки периода повторения в остальных поддиапазонах.

Результат регулировки считается удовлетворительным, если обеспечиваются нормы, указанные в таблицах напряжений, и требования п.п. 1.2.5, 1.2.6, 1.2.13.

  • 4.5.4. Устройство задержки регулируется при включении по схеме (рис. 13). Запуск производится от контрольного или предварительного отрегулированного входного устройства.

Осциллографом контролируются параметры синхроимпульса. его задержка относительно внешнего импульса, параметры «незадержанного» импульса (выход I УЗ), его временной сдвиг (задержка или опережение) относительно синхроимпульса, параметры импульса задержки (выход 2 УЗ) задержка этого импульса относительно синхроимпульса.

Вначале следует убедиться в обшей работоспособности схемы; соответствие режимов, нормам, указанным в таблицах напряжений, работоспособности органов плавной и ступенчатой регулировки.

Затем установить задержку синхроимпульса с помощью резистора R15. конденсатора С22 равной 100—150 нс. Установить длительность синхроимпульса по техническим нормам помощью резистора R17, конденсатора С25.

Рабочая задержка (контролируемая здесь как задержка среза импульса задержки) настраивается в каждом поддиапазоне по двум точкам шкалы; — начальной точке (в дальнейшем именуемой «начало»), соответствующей отметке с минимальным оцифрованным значением (в данном случае отметка 10 на внутренней и отметка 30 на внешней шкале) и конечной точке (в дальнейшем именуемой «конец»), соответствующей отметке 100 на внешней шкале и совпадающей с ней точке 33.3 (3) на внутренней шкале. (Последняя точка выбрана совпадающей с отметкой 100 с целью устранения операции поворота стрелки регулятора при переходе на смежный поддиапазон при настройке н поверке. Значение за-дерячки в этой точке можно округлять до трех значащих цифр, например, 3,33. 33,3 и т. д.).

Задержка во всех точках каждого поддиапазона пропорциональна емкости (из ряда С1-С18), включаемой в данном поддиапазоне.

Задержка в начале каждого поддиапазона при этом пропорциональна сопротивлениям резисторов из ряда Rl—R9 (каждое в своем поддиапазоне), именуемыми в'дальнейшем «начальные резисторы» сопротивлению резистора R16 общему для всех поддиапазонов.

Задержка в конце каждого поддиапазона пропорциональна суммарному сопротивлению, включаемому в цепь базы, в которое (кроме вышеуказанных начального резистора и резистора R16) входят сопротивление регулятора УЗ—R1 и шунтирующего его резисторов R10, R12 и R14.

Перекрытие плавной регулировки задержки, обеспечиваемой рабочим регулятором УЗ—R1. зависит от сопротивления этого регулятора, шунтирующего его сопротивлений R12 и R14 и включенных последовательно с ним начального рези стора и резистора R16.

Из этого и с учетом имеющихся в схеме соотношений следует. что увеличение сопротивления начального резистора (R1—R9) или сопротивления резистора R16, дающее увеличение задержки в начале поддиапазона, например на 15%, увеличит также и задержку в конце поддиапазона, но примерно втрое меньше, то есть на 5%, а увеличение сопротивлений резисторов R10, R12, увеличивающее задержку в конце поддиапазона, например, на 15% увеличит также и задержку в начале. но втрое меньше, т. е. на 5%.

Увеличение емкости (из ряда Cl—С9) дает относительное (в процентах) увеличение задержки, одинаковое во всех точках поддиапазона, но по абсолютному значению это увеличение больше в конце поддиапазона, чем в начале, примерно также втрое.

s

ir

rc

e.

I

o.

X '< c.

Sg

s

EX

C

CO

2

8 и

co

НОМИНАЛЫЮЕ ЗНАЧЕНИЕ ПО МОЛЕ

НОМИНАЛЬНОЕ ЗНАЧЕНИЕ ПО ЖАЛЕ

Рис. 14. Последовательность регулировки задержки длнтелъностя:

а) фактическая зависимость при произвольном разбросе параметров (показано только четыре поддиапазона, условно обозначенные 1, 2. 3. 4;

б) после реп’лнровкн начальными резисторами R1—R9; в) после подбора

емкостей в поддиапазонах 1 2 а 4.

Ввиду этого при подстройке поддиапазонов рекомен: дуется;

  • — начальными резисторами установить номинальные задержки в начале всех поддиапазонов (рис. 146);

  • — подстроить все поддиапазоны, устанавливая в первую очередь начало с помощью начального резистора, затем конец — подбором емкости из числа Cl—С18 (рис. 14в).

Примечание. Подбор емкости требуется лишь при значительном разбросе параметров элементов схемы, параметров микросхемы или других существенных отклонениях от номинального режима. Поэтому если при указанных в схеме емкостях задержка значительно отклоняется от номинальной, то следует в первую очередь проверить правильность монтажа, кондиционность элементов схемы.

Результат регулировки устройства считается удовлетворительным, если:

  • — амплитуда, длительность, длительность фронта синхроимпульса, его задержка относительно входного сигнала соответствуют оговоренному пп. 1.2.12; 1.2.15;

  • — параметры первого и задержанного выходных импульсов, их задержка относительно синхроимпульса соответствуют нормам, указанным в пп. 1.2.8. 1.2.9.

  • 4.5.5. Устройство длительности регулируется при включении по схеме рис. 13.

Запуск устройства производится от контрольного или предварительного отрегулированного устройства задержки.

Осциллографом С1-40 контролируется (измеряются) параметры выходных импульсов.

Вначале следует убедиться в общей работоспособности схемы, рабочих органов управления, наличии выходных импульсов и соответствии режимов нормам, указанным в таблицах напряжений.

Затем следует проверить возможность запуска устройства в режиме одинарных и парных импульсов, правильность режима запуска по временным соотношениям указанным в эпюрах напряжений в заданном диапазоне частоты повторения и скважности.

Настраиваются поддиапазоны длительности аналогично поддиапазонам задержки.

Результат регулировки считается удовлетворительным, если при запуске в заданном диапазоне частот повторения в режиме одинарных и парных импульсов с оговоренной скважностью:

  • — параметры выходных импульсов соответствуют нормам, указанным в таблицах напряжений;

  • — обеспечиваются параметры, оговоренные пп. 1.2.2; 1.2.7;

  • — обеспечивается плавность (отсутствие «скачков», «провалов», монотонность (однозначность возрастания или убывания параметра) и стабильность (отсутствие паразитных генераций, срывов) работы регулятора.

  • 4.5.6. Выходной формирователь регулируется при включении по схеме рис. 13.

Запуск формирователя производится от контрольного или предварительно отрегулированного устройства длительности п устройства питания. Осциллографом контролируются (измеряются) параметры основного импульса на выходе при подключенном делителе (нагрузке), а при необходимости — и параметры сигналов в промежуточных точках.

Вначале проверяется общая работоспособность формирователя: соответствие режимов таблицам напряжений, возможность регулировки питающего напряжения выходных каскадов с помощью плавного регулятора амплитуды (в заданных ТУ пределах, обеспечиваемых настройкой устройства питания), исправность цепей переключателя полярности, правильность работы индикатора выхода, исправность аттенюаторов.

При настройке следует учитывать следующее.

Для обеспечения регулировки амплитуды выходных импульсов с помощью изменения питающего постоянного напряжения для обеспечения плоской вершины импульса и для обеспечения малой длительности фронта выходные каскады во время формирования фронта и вершины основного импульса должны открываться до насыщения. Однако к моменту окончания импульса, при формировании его среза насыщение должно быть минимальным, чтобы уменьшить «время рассасывания» запираемых транзисторов и этим ускорить запирание и получить минимальную длительность среза и его хорошую форму (без «ступеньки», которая создается в период между окончанием стопового импульса и моментом полного запирания стартовых каскадов).

В связи с этим применены корректирующие цепи емкость v8, резистор R8 (в цепи положительного импульса) и емкость С9. резистор R9 (в цепи отрицательного импульса), создающие на входе выходного каскада кратковременный выброс после фронта стартового импульса. Во время этого выброса выходной каскад входит в режим более глубокого насыщения. что обеспечивает ускоренное нарастание фронта на выходе.

По окончании выброса мгновенное значение напряжения импульса (на плоской части вершины) уменьшается и соответственно уменьшается степень насыщения транзисторов.

Подстроечные резисторы R8 и R9 как раз и служат для регулировки степени насыщения во время плоской части импульса, а шунтирующие нх емкости определяют амплитуду и длительность выброса и тем самым определяют степень насыщения в начале импульса.

Эти сопротивления устанавливаются минимальными так (каждое для определенной полярности основного импульса), чтобы обеспечить без наклона и провалов вершину.

Соответственно уменьшать сопротивления резисторов R8, R9 следует до тех пор, пока это обеспечивает формирование среза требуемой длительности и без «ступеньки», особенно при коротких импульсах. С другой стороны увеличивая сопротивления резисторов R8, R9, следует не допускать появление «провалов» на вершине и ее наклона при больших длительностях.

Фронт основного выходного импульса в начальной его части (фронт, выбросы) подстраивается с помощью резистора-R24.

Индикатор выхода проверяется по чувствительности его запуска, зависящий от резистора R2G, стабильности срабатывания мультивибратора, устойчивости его исходного состояния, зависящей главным образом от резисторов R28 и R34 н устойчивости зажигания и погасания неоновой лампы, зависящей от разброса параметров этой лампы и устанавливаемой (при необходимости) с помощью R33.

Исправность ступенчатых аттенюаторов проверяется с помощью осциллографа путем сравнения формы и амплитуды прямого и ослабленного импульсов. При правильном монтаже настройка не требуется. Наличие искажений формы в виде затухающих осцилляций после фронта и среза, выбросов на вершине и в паузе, просачивания посторонних сигналов евн-детельствует о неправильном или некачественном монтаже и подлежит исправлению.

Результат регулировки считается удовлетворительным, если:

  • — параметры основных выходных импульсов удовлетворяют требованиям пп. 1.2.3, 1.2.7, изложенным в разделе 1;

  • — индикатор выхода (лампа) засвечивается при наличии выходного импульса при любом рабочем положении регуляторов амплитуды в заданном диапазоне длительности и частоты повторения (при низких частотах повторения допускается засвечивание и погасание индикатора в такт с частотой повторения) и индикатор полностью погасает при отсутствии внешнего запуска.

  • 4.5.7. Регулировка прибора в целом производится после отдельной регулировки всех его устройств при включении прибора по схеме рис. 13. При этом допускается подстройка отдельных устройств с помощью имеющихся органов подстройки с целью более точной подгонки параметров и компенсации дополнительных факторов действующих при совместной работе устройство.

    После регулировки прибор должен быть подвергнут прогону (включению на непрерывную работч) в течение не менее 36 ч.

    После прогона производится поверка параметров на соответствие техническим требованиям, изложенным в пп. 1.2.1 — 1.2.17 раздела I.

    Результат регулировки прибора считается удовлетворительным, если выполняются требования по вышеуказанным пунктам.

  • 5. УКАЗАНИЯ ПО ПОВЕРКЕ

Настоящей раздел составлен в соответствии с требованиями ГОСТ 8.206—76 «Генераторы импульсов измерительные. Методы и средства поверки» и устанавливает методы и средства их первичной и периодической поверок.

Поверка проводится для установления пригодности прибора к применению и разделяется на первичную, проводимую при выпуске прибора в обращение из производства и ремонта, периодическую, проводимую при эксплуатации и хранении не реже одного раза в год, и внеочередную, проводимую в установленном порядке, в частности при повреждении доверительного клейма, пломбы, утрате документов о поверке. «осле длительного хранения, в случаях, когда необходимо удостовериться в исправности прибора и др.

К проведению поверки допускаются лица, имеющие удостоверения на право проверки приборов данной группы.

  • 5.1. Операции и средства позерки

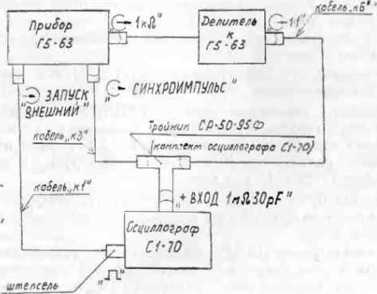

    • 5.1.1. При проведении поверки должны производиться -операции и применяться средства поверки указанные в табл. 5 и табл. 6.

Таблица 5

Номера пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые отметки

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцо

вые

вспомогательные

5.3.1

  • 5.3.4

  • 5.3.5

Комплектность прибора, внешний осмотр, опробование

Определение метрологических параметров:

С1—70

5.3.6.1

полярность, характер последовательности импульсов:

одинарные, парные

С1—70 с усилителем 1У11

5.3.6 2

параметры синхроимпульса;

U СИНХ

1—10В т синх 0,4— — 1,2 мкс тф—-0,15 мкс

С1—70

Г5-26

5.3.63

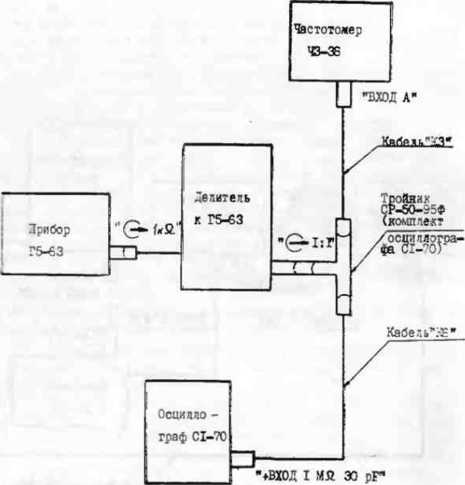

период повторения одинарных и парных импульсов:

числовые отметки шкалы 10, 20, 30 (черная) 30, 70, 100 (синяя) всех подди

апазонов

0.1 Т. 0,1 Тп

43-38

С1-70

Тройник СР-50--95Ф (комплект

С1-70)

=

С =

ПЗ «

® * X с.

Наименование операций,производимых при по-поеерке

Поверяемые отметки

Доп} екас-мыо значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

пелоМО* гатель-ные

5.3.6Л 1

временной сдвиг синхроимпульса относительно импульса внешнего запуска

<0.4 мкс

С1-70

Г5-26

Примечания: I. Вместо указанных в таблице образцовых и вспо-гательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью (например, осциллограф С1—40).

2. Все средства поверки должны быть исправны, поверены н иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

  • 5.2. Условия поверки и подготовка к ней.

    • 5.2.1. При проведении поверки должны соблюдаться следующие условия:

температура 293 + 5°К (20±5°С);

относительная влажность воздуха 65± 15%;

атмосферное давление 100±4 кПа (750 + 30 мм рт. ст.); напряжение сети 220±4,4 В, 50±0,5 Гц.

  • 5.2.2. Допускается проводить поверку в рабочих условиях если поверяемый прибор и образцовые средства поверки сохраняют свои метрологические параметры в этих условиях.

  • 5.2.3. Поверитель должен ознакомиться с содержанием технических описаний и инструкций по эксплуатации поверяемого прибора и используемых средств поверки.

  • 5.2.4. Перед поверкой должны быть выполнены подготовительные работы, оговоренные инструкциями по эксплуатации поверяемого прибора и применяемых при этом средств измерения, а также работы по обеспечению мер безопасности.

  • 5.2.5. Поверяемый прибор и используемые средства поверки должны быть заземлены и прогреты под током в течение времени установленного в соответствии с техническими описаниями на них.

    Номера пункта раздела поверки

    Наименование операций, производимых при по-поверке

    Поверяемые отметки

    Допуск 3€-емые значе-

    Средства поверки

    иия погреш костей или предельные значения оп редел яемых параметров

    образцовые

    вспомогательные

    5.3.6.4

    длительность ос-

    числовые

    (0,1 т+

    С1-70 с

    новных импуль-

    отметки

    + 30 нс)

    усилите-

    сов.

    шкалы 10.

    лем 1У11

    20, 30 (черная), 30.

    70, 100 (сн-

    и 1У13

    няя) всех поддиапазо-

    НОВ

    5.3.6.5

    параметры иска-

    наибольшее

    тф-50 ис

    С1-70

    жеиий основных

    и в каждом

    тер—100 нс

    импульсов;

    поддиапазо-

    h—0,05 при

    не

    и> 0,6 В н h—0,lu при

    и от 0.1 дс

    0.6 В

    5.3.6.6

    временной сдвиг

    числовые

    *(0.1Д+

    С1—70

    Тройник

    5.3.6.7

    одинарных и пар-

    отметки

    + 0,1 мкс)

    Ср-50-

    ных импульсов;

    шкалы 10,

    при Д<2

    -95 Ф

    20, 30 (чер-

    ±(0.1Д+

    ная) 30, 70

    +0,3 мкс)

    100 (синяя)

    при Д> 2

    всех йодли-

    ±(0,1Дл+

    алазонов

    + 0.3 мкс)

    5.3.6.8

    амплитуда освов-

    числовые

    С1—70 с

    ных импульсов я

    отметки

    усилите-

    параметры внеш-

    шкалы 10,

    лем 1У13

    ней нагрузки (де-

    15. 20 (чер-

    литель к Г5—63);

    ная) 30, 45

    60 (синяя)

    5.3.6.9

    внешний запуск;

    режим внеи

    т=0,1—

    С1-70

    Г5—26

    него запу-

    —3000 мкс

    43—38

    ГЗ-56/1

    с«а и разо-

    U=l—20 В

    вого пуска

    Е=0,05-

    — 100 кГц

    5.3.6.10

    паразитная моду-

    0,003т+5 нс

    И2—17

    Б5—12

    ляция длительно-

    0.003Л+5 нс

    CI—70

    сти, временного

    0.003Дп+

    с усили-

    сдвига и амплиту-

    +5 нс

    телем

    ды;

    0.003и +

    +0.05 В

    1У13

    Наименование и тип средства поверки

    Основные технические средства поверки

    Характеристики

    Приме

    чание

    пределы измерения

    погрешность

    Осциллограф универ-

    Блок 1УП (время нара-

    сальный С1—70

    стання переходной характеристики) тн—7 нс

    8 к (выброс) — 2%

    блок 1У13

    Тн—35 ис, 6к— 2%

    Диапазон временных ин-

    не более

    тервалов 50 нс — 5 с

    5°7о

    Диапазон амплитуд

    не более

    0.6 мВ - 60 В

    5%

    Электронио-счетный

    Диапазон периодов

    Ю-» +

    частотомер 43—38.

    1 мкс — 10* с

    1 счета

    Генератор парных импульсов Г5—26

    Диапазон частот 20 Гц - 100 кГц

    ±5%

    Диапазон амплитуды

    0,5—50 В

    ±2-5%

    Длительность импульсов

    0.1—3000 мкс

    ±5%

    Генератор сигналов

    Диапазон частот

    ГЗ—56/1

    20 Гц - 100 кГц

    ±2% ,

    Измеритель временных

    Временный интервал

    ±(5-10-7

    интервалов И2—26

    10-’—2 ■ 10-’ с

    Г ЮМ +

    + 0,8-10-’с)

    Источник постоянного

    Диапазон напряжений

    ±3%

    тока Б5—12-

    0-50 В

  • 5.3. Проведение поверки.

  • 5.3.1. Комплектность прибора (п. 1.1.1) проверяется сличением действительной комплектности прибора с данными табл 1.

  • 5.3.2. При проведении поверки должны быть выполнены операции указанные в табл. 5.

  • 5.3.3. В проведении поверки входит: внешний осмотр, опробование, определение метрологических характеристик.

  • 5.3.4. Внешний осмотр включает в себя проверку на соответствие следующим требованиям:

комплектности всем необходимым для проведения поверки:

отсутствие механических повреждений кожуха, лицевой панели, регулировочных и соединительных элементов, отсчетных шкал и устройств, нарушающих работу прибора или мешающих работе поверителя.

  • 5.3.5. Опробование прибора допускается проводить по электронно-лучевому осциллографу сразу после его включения. При опробовании прборы соединяют в соответствии со схемой рис. 15.

Држбср Г5-63

I 2

5> 5>.

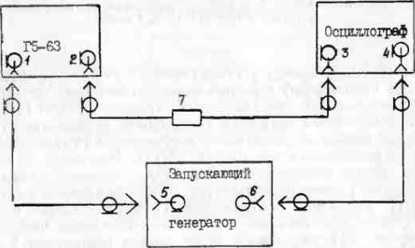

Ркс. 15. Схема соединения прибора при опробовании:

1 — ьиход синхронизирующих импульсов; 2 — выход основных импульсов; 3 — вход канала <У»; 4 — вход синхронизирующих импульсов; 5 — нагрузка (ДЕЛИТЕЛЬ К Г5—63).

Поверяемый прибор устанавливают в режим внутреннего запуска, осциллограф в режим внешнего запуска. Устанавливают наименьшую длительность импульсов равную 0,1 мкс. Соответствующими органами регулировки осциллографа добиваются четкого и устойчивого изображения импульса на экране электронно-лучевой трубки (ЭЛТ). Регулируя длительность, период повторения и амплитуду основных импульсов наблюдают изменение соответствующих параметров на экране ЭЛТ. Установив длительность 0,1 и наибольший период повторения, при котором возможно наблюдение импульсов на экране ЭЛТ уменьшают затем период повторения и наблюдают увеличение числа импульсов, видимых на экране ЭЛТ.

При регулировке временного сдвига основного импульса относительно синхроимпульса наблюдают перемещение импульса на экране ЭЛТ.

Для опробования режима парных импульсов необходимо перевести из положения в положение_Г~I__|~I

переключатель _1~|__I-1__|| .

В режиме парных импульсов регулировки временного сдвига импульсов друг относительно друга должна вызывать перемещение задержанного импульса относительно опорного при значениях временного сдвига 2т + 1 мкс-С Дп СО,- Тп.

Для проверки работы в режиме внешнего запуска прибор переводится в положение ВНЕШНИЙ. Схема подключения приборов приведена на рис. 16.

Соответствующими органами регулировки Г5—63, запускающего генератора и осциллографа добиваются устойчивого изображения импульса на экране ЭЛТ и проверяют исправность действия органов регулировки амплитуды и длительности импульсов Г5—63.

Опробование прибора Г5—63 в режиме однократного запуска должно проводиться по схеме рис. 15.

Установить среднее значение длительности, периода повторения и амплитуды основных импульсов прибора. Соответствующими органами регулировки осциллографа и проверяемого прибора добиваются устойчивого изображения одного

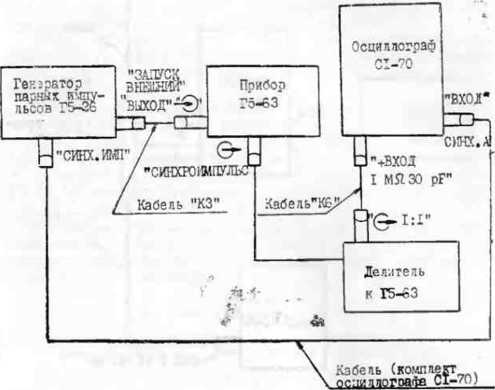

Рис. 18. Определение параметров импульсов и их последовательностей внешнего запуска:

1 — вход внешнего запуска; 2 — выход основных импульсов. 3 — вход канала «У»; 4 — вход синхронизирующих импульсов; 5—выход основных импульсов запускающего генератора; 6 — выход синхронизирующих импульсов запускающего генератора; 7 — нагрузка (ДЕЛИТЕЛЬ К Г5—63). импульса на экране ЭЛТ. Затем переходят в режим однократного запуска и при нажатии кнопки разового пуска (ЗАПУСК) на экране ЭЛТ должно появиться изображение одного импульса.

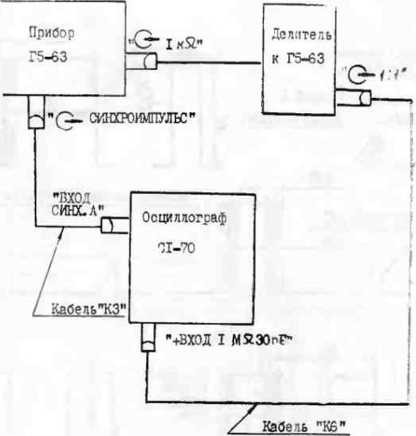

.“Ис. 17. Схема соединений для определения параметров основного импульса

Рне. 18. Определение параметров импульсов и их последовательностей Ьсннх— временной сдвиг синхроимпульса относительно импульсз внешнего запуска: бДсинх — паразитная модуляция временного сдвига синхроимпульса относительно импульса внешнего запуска; и — амплитуда основного импульса; би — паразитная модуляция амплитуды; т — длительность основного импульса; бт — паразитная модуляция длительности импульса; Д — временной сдвиг одинарного импульса; Дп — временной сдвиг второго импульса пары; 6Д, бДп — паразитная модуляция временного сдвига: Т — период повторения импульсов; Тп — период повторения пар импульсов.

<**

Результаты опробования считаются положительными и прибор’ Г5—63 допускается к Дальнейшей поверке, если в нем обеспечены:

выдача импульсов па основном и синхронизирующем выходах в режимах внутреннего и внешнего запуска;

изменение параметров импульсов при использовании со ответствугощх органов регулировки;

отсутствие срывов генерации и других непредусмотренных явлений при переключении поддиапазонов периода повторения, длительности и временных сдвигов;

функционирование в режиме однократного пуска.

  • 5.3.6. Определение метрологических параметров.

  • 5.3.6.1. Полярность, характер последовательности выходных импульсов (п. 1.2.1) определяется методом прямых измерений с помощью осциллографа. Испытуемый прибор включается по схеме (рис. 17). В режиме внутреннего запуска по изображению на экране осциллографа проверяется наличие основных импульсов (одинарных и парных) и еннхроимпуль сов обеих полярностей (рис. 20).

Проверяется возможность установки режима одинарных и парных импульсов.

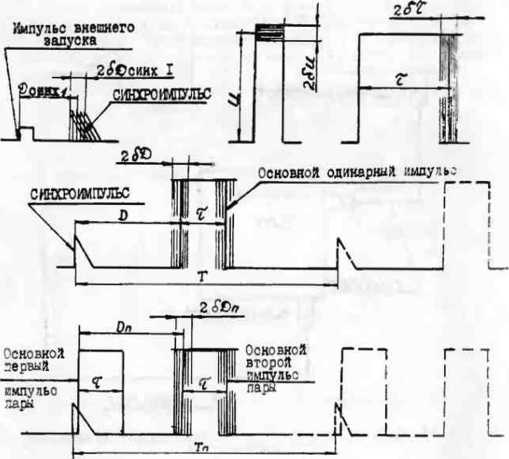

Определение параметров основных импульсов и спнхроим пульсов согласно рис. 18 и 19.

Результата поверки считается удовлетворительным, если прибор выдает основные импульсы (одинарные и парные) и синхроимпульсы обеих полярностей.

  • 5.3.6.2. Параметры синхроимпульса (п. 1.2.12) определяются по схеме соединений (рис. 20) с помощью электронно лучевого осциллографа, подключаемого к выходу импульса.

Определяется; амплитуда, длительность синхроимпульса, длительность его фронта, выброс в паузе (после среза), неравномерность в паузе между синхроимпульсами.

Измерение производится в режиме одинарных импульссз при внутреннем запуске.

Результат поверки по данному пункту считается положительным и прибор допускается к дальнейшей поверке, если значения параметров синхроимпульса, полученные при всех измерениях, удовлетворяют требованиям п. 1.2.12.

  • 5.3.6.3. Определение погрешности установки периода пов торения импульсов (пп. 1.2.5, 1.2.6) производят методом прямого измерения электронно-счетным частотомером (рис. 21) Для контроля наличия основных импульсов, характера после-

Рис. 20. Схеме соединений для определения параметров синхроимпульса

Рис. 21. Схема соединений для определения периода повторения импульсов

довательностн (одинарные, парные) подключается так же осциллограф.

Погрешность установки периода повторения импульсов определяют в режиме одинарных и парных импульсов при положительной полярности и при длительности основных импульсов равных 1 мкс, амплитуде 3 В, временном сдвиге 1 мкс, в положениях периода повторения 10, 20, 30 по черной шкале и 30, 70, 100 по синей шкале всех поддиапазонов.

Результат поверки по данному пункту считается положительным и прибор допускается к дальнейшей поверке, если значения периода повторения, полученные при всех измерениях, удовлетворят требованиям пп. 1.2.5, 1.2.6.

5.36.4. Определение погрешности установки длительности импульсов (п. 1.2.2.) производят методом прямого измерения длительности с помощью электронно-лучевого осциллографа (рис. 17).

Погрешность установки длительности импульсов определяют в режиме одинарных импульсов обеих полярностей, амплитудой 6 мВ и 60 В при периоде повторения указанном в табл. 7, при временном сдвиге не более 1 мкс, в положениях длительности 10, 20, 30 по черной шкале и в положениях 30, 70, 100 по синей шкале всех поддиапазонов (длительность импульса амплитудой 6 мВ проверять с усилителем 1У13).

Результаты поверки по данному пункту считаются положительными и прибор допускают к дальнейшей поверке, если значения длительности, полученные при всех измерениях, удовлетворяют требованиям п. 1.2.2.

Таблица 7

Диапазон установки длительности ямпульсов т н. мкс

Диапазон установки периода повторения Т. мс

10:102—100:102

0.01—0,1

10:10-100:10

0,05-1.0

10X1 — 100X1

0,5—10

10X10-100X10

5,0—100

10X10=

15-200

5.3.6.5. Определение параметров искажений (пп. 1.2.4, 1.2.7), (длительность фронта и среза, выброс на вершине и в паузе, неравномерность и наклон вершины) основных импульсов генератора определяют методом прямых измерений параметров искажений с помощью электронно-лучевого ос-

цнллографа. (Определение параметров согласно рис. 17, 18, 19).

Параметры искажений за исключением наклона вершины, определяют для наибольшего значения длительности в каждом поддиапазоне при значениях амплитуды 0,1 и 0,6; 0,6 и 60 В.

Период повторения должен быть минимальным для установленного значения длительности импульсов (см. табл. 7).

Наклон вершины определяют при длительности импульса 1 мс и периоде повторения 10 мс.

Измерение всех параметров искажений должно производится для импульсов обеих полярностей.

Проверяются также параметры на выходе выносного де--лителя при подаче на его вход импульса 60 В длительностью 1 мкс с периодом повторения 10 мкс.

Параметры импульсов на выходе устройства повышения амплитуды поверяются с помощью осциллографа С.1-70 при подаче на вход устройства повышения амплитуды с выхода «1кП» прибора импульсов обеих полярностей 30 и 60 В. длительностью 10 мкс с периодом повторения 10 и 100 мкс при включенной внутренней нагрузке (в положении «Рн=-5кй»)

Результаты поверки считаются удовлетворительными, если при длительности от 0,1 до 10 мкс и скважности от 10 и более, коэффициент передачи напряжения импульса не менее 1,7 на нагрузке 5±0,25 кОм и емкости не более 50 пФ (включая емкость соединительного кабеля), а параметры искажений составляют не более:

длительность фронта и среза импульса 100 и 150 нс соответственно;

выбросы на вершине и после импульса, неравномерность вершины и исходного уровня, наклон вершины — 0,2и.

Результаты поверки считаются положительными и прибор допускается к дальнейшей поверке, если значения параметров, полученные при всех измерениях удовлетворяют требованиям пп. 1.2.4, 1.2.7.

  • 5.3.6.6. Определение погрешности установки временного сдвига одинарных импульсов (п. 1.2.8) относительно импульсов синхронизации определяют методом прямых измерений с помощью электронно-лучевого осциллографа (определение временного сдвига согласно рис. 18. 19 при длительности импульса до 1 мкс и амплитуде порядка 10 В).

Положение середины фронта синхронизирующего импульса, относительно которого ведется отсчет, определяется и

.76

Прибор

75-03

, "<г

CHHXFO. и .ЗУЛЮ"

Кабель "КБ”

Осциллограф

CI-70

"+ВХОД

I М2 ЗОр]

/В J Йхл"

(комплект осциллографа С1-70)

Кабель "КЗ"

Рис. 22. Схема определения середины фронта синхроимпульса

1конмекгп прибора Г-Г-И/

Рис. 23. Схема определения временного сдвига в диапазоне 2—2000 мкс

фиксируется на центральной вертикальной линии (сетка осциллографа) при подаче на вход вертикального отклонения (-ВХОД 1 М Q 30 pF) и одновременно на вход синхронизации (ВХОД СИНХ. А) осциллографа. Синхронизация осциллографа ВНЕШН. 1:1 (рис. 22). После определения середины синхронизирующего импульса на вход «У» подается основной импульс и определяется временной сдвиг в диапазоне 0—2 мкс. На вход синхронизации подается синхронизирующий импульс (рис. 17). Полярность импульсов положительная. Регулировкой амплитуды основного импульса добиться равенства амплитуд на экране осциллографа.

Погрешность установки временного сдвига определяется в точках 10. 20, 30 по черной шкале и 30, 70, 100 по синей шкале во всех поддиапазонах.

Определение погрешности установки временного сдвига от .2 до 2000 мкс определяется по схеме соединений приведенной на рис. 23.

Примечание. При определении погрешности установки временного сдвига необходимо устанавливать временной сдвиг при значениях не превышающих 0,2 установленного периода повторения.

Отсчет временного сдвига производится по показаниям переключателя коэффициента задерживающей развертки и регулировки ручки ЗАДЕРЖКА.

Последовательность определения погрешности установки временного сдвига следующая:

установите переключатель АА + ББ ЗАД. Б в положение А+Б, а переключатель АВТ. ЖДУЩ. в положение АВТ.

установите переключателем ВРЕМЯ/ДЕЛ. развертки А такую длительность, чтобы между измеряемыми сигналами на экране электронно-лучевой трубки (ЭЛТ) было наиболее возможное расстояние. Длительность развертки Б при этом устанавливается в 10 раз меньшей;

сместите ручкой ЗАДЕРЖКА яркостную метку так, чтобы середина метки приходилась на длительность фронта первого импульса;

вращайте ручку ЗАДЕРЖКА в сторону увеличения показаний отсчетного устройства до тех пор, пока на экране ЭЛТ не появится изображение длительности фронта второго импульса;

вычтете первое показание шкалы ЗАДЕРЖКА из второго и умножьте на показания переключателя ВРЕМЯ/ДЕЛ. развертки А. Это и будет временной интервал между импульсами.

Результаты поверки считаются положительными и прибор допускается к дальнейшей поверке, если значения погрешности временного сдвига, полученные при всех измерениях удовлетворяют требованиям п. 1.2.8.

  • 5.3.6.7. Временной сдвиг второго импульса пары относительно первого импульса пары (п. 1.2.9) определяют методом прямых измерений с помощью электронно-лучевого осциллографа (определение временного сдвига согласно рнс. 18, 19)

Определение погрешности временного сдвига проводят по схеме соединений на рис. 17

Переключатель _l I__|~|_| 1_на приборе в положении

_ГиГ1_ •

При определении погрешности установки временного сдвига второго импульса пары относительно первого импульса пары должно соблюдаться условие 2т+1 мкс<Дп<0,2 Тп.

Результаты поверки считаются положительными и прибор допускается к дальнейшей поверке, если значения погрешности временного сдвига парных импульсов, полученные при всех измерениях, удовлетворяют требованиям п. 1.2.9.

5.36.8. Определение погрешности установки амплитуды импульсов (п. 1.2.3) производят по схеме рнс. 17 с помошью электронно-лучевого осциллографа С1—70 с блоком У ИЗ по калиброванной шкале «У» осциллографа.

Метод измерения амплитуд по калиброванной шкале основан на измерении линейных размеров изображения непосредственно по шкале экрана ЭЛТ. Измеряемая величина подсчитывается по формуле:

А = ВХС,

где А — искомая величина сигнала;

В — число делений;

С — значение положения переключателя коэффициента отклонения/ДЕЛ.

При определении погрешности установки необходимо, чтобы измеряемая часть сигналов занимала 50—90% рабочей части экрана ЭЛТ. Погрешность установки амплитуды импульсов в диапазоне 6 мВ — 60 В определяют в точках шкалы 10. 15, 20 и 30, 45, 60 при значениях амплитуды и других параметров, указанных в таблице 8. Определяется также погрешность коэффициента ослабления внешней нагрузки (Делитель к Г5—63)

5.3.6.10. Определение паразитной модуляции (п. 1.2.10) Длительности и временного сдвига производят по схеме рис. 25 с помощью измерителя временных интервалов в режиме одинарных импульсов.

Внешний запуск производится от измерителя временных интервалов с периодом повторения 5 мс при длительности проверяемого импульса 1000 мкс. (При определении модуляции длительности задержка прибора устанавливается минимальной).

На экране измерителя устанавливается изображение среза основного импульса (при определении модуляции длительности) или его фронта (при определении модуляции временного сдвига) амплитудой от 5 до 60 В.

Рис. 24 Схема соединений пои позерке внешнего запуска

Режимы и паозметры определения погрешности

длительность

амплитуда

период повторения

сдвиг

временной

0,1 мкс

<60 В> и «20 В» прп множителях 1.1,   1:2,   1:10.

1:20, 1:100, 1:200, 1:1000.

10 мкс

1 мкс

1000 мкс

1:2000

5000 мкс

1 мкс

Результаты поверки считаются положительными и прибор допускается к дальнейшей поверке, если значения погрешности амплитуды импульсов, полученные при всех измерениях, удовлетворяют требованиям п. 1.2.3 и п. 1.2.4.

5.3.6.9. Поверка прибора в режимах внешнего запуска и разового пуска (п. 1.2.13) производится с помощью осциллографа С1—70, генераторов Г5—26, ГЗ—56/1 и частотомера 43—38. Схема соединении при поверке прибора при внешнем запуске приведена на рис. 24.

Прибор устанавливается в режим внешнего запуска в положение соответствующее знаку запускающего импульса. Поверку проводить для обеих полярностей внешних импульсов при минимальной и максимальной их амплитудах, при максимально допустимой частоте повторения и минимальной их длительности.

Внешний запуск синусоидальным напряжением проверяется при минимальной частоте и амплитуде внешнего запуска.

Для проверки генератора в режиме разового пуска необходимо подключить к выходу прибора (см. рис. 24) частотомер 43—38.

4астотомер переводится в суммирующее положение. Переключатель режима работы прибора установить в положение ВНЕШНИЙ _| I . Однократный запуск проверяется нажатием кнопки ОДНОКРАТНЫЙ ПУСК с паузой не менее I с.

Поверку производить в режимах одинарных и парных импульсов.

Результат поверки считается удовлетворительным, если при указанных параметрах внешнего пускового сигнала частота повторения импульсов и пар совладает с частотой внешнего сигнала.

Нестабильность положения этих перепадов в течение 0,1 секунды проявляется на экране как «размытость» перепада или его «раздвоение» (рис. 18).

Величина паразитной модуляции определяется как половина размаха этой размытости рассматриваемого перепада (среза, фронта импульса). Паразитная модуляция проверяется как в режиме одинарных так и парных импульсов.

Результат поверки считается положительным, если значения погрешности паразитной модуляции длительности и временного сдвига будет не более 3 мкс каждая.

Паразитная модуляция амплитуды определяется по схем? рис. 26 с помощью электронно-лучевого осциллографа С1—70 с блоком 1У13 и источником постоянного тока Б5—12.

На вход А осциллографа подается основной импульс прибора амплитудой 60 В. длительностью 5—20 мкс при периоде повторения 100—200 мкс, а на вход Б подается постоянное компенсирующее напряжение от источника. С помощью компенсирующего напряжения и увеличения усиления осциллографа оставить на экране только верхнюю (прилегающую к вершине) часть импульса (составляющую 0,05—0,1 амплитуды импульса), увеличив высоту изображения этой части до допустимого максимума (40—50 мм).

При этом паразитная модуляция амплитуды выразится з «размытости» или «раздвоенности» линии вершины импульса (рис. 18).

Значение паразитной модуляции считается половина размаха этой «размытости».

Результат поверки считается положительным, если значения погрешности паразиткой модуляции амплитуды не превышает 0,2 В.

5.3.6.11. Определение временного сдвига синхроимпульса относительно импульса внешнего запуска (п. 1.2.15) проводить по схеме рис. 20 при запуске его тем же импульсом внешнего запуска, с длительностью фронта не более 50 нс

Измерения проводятся при амплитуде внешнего пускового импульса 10 В, длительности 1 мкс и частоте повторения 1 кГц.

Методика определения временного сдвига синхроимпульса относительно импульса внешнего запуска аналогична методике изложенной в п. 5.3.6.6.

Результаты поверки считают положительными, если значения временного сдвига синхроимпульса относительно им-82

»pr '

Кайе л» аз ионплехта И2-36

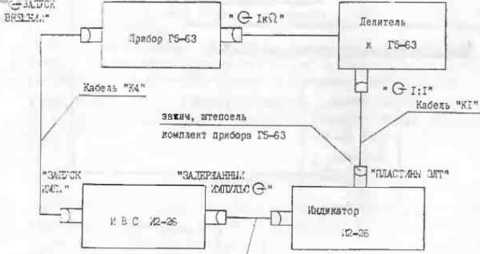

Рис. 25 Схемз определения паразитной модуляции длительности а временного сдвига

8J

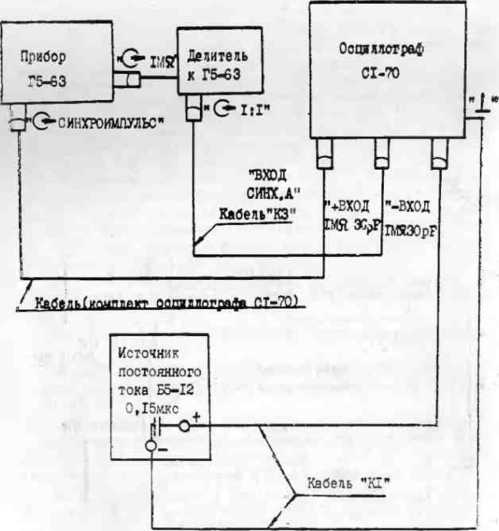

Рис. 26 Схема определения паразитной модуляции амплитуды

пульса- внешнего запуска удовлетворяют требованиям

п. 1.2.15.

  • 5.4. Оформление результатов поверки.

  • 5.4.1. Приборы, прошедшие поверку с положительными результатами, признают годными к выпуску в обращение и применению.

Результаты ведомственной поверки приборов при выпуске из производства или ремонта оформляют записью в формуляре, заверенной в порядке, установленном в органе ведомственной метрологической службы.

Результаты государственной поверки приборов оформляют выдачей свидетельства по форме, установленной Госстандартом СССР.

  • 5 4.2. Приборы, прошедшие поверку с отрицательными результатами, выпуску в обращение и применению не допускаются, при этом обязательно погашение клейм и указание в документах по оформлению результатов поверки о непригодности прибора к эксплуатации.

  • 6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

    • 6.1. Общие указания

  • 6 1.1. В техническое обслуживание должны входить мероприятия. обеспечивающие постоянную исправность и готовность прибора к использованию по прямому назначению.

Техническое обслуживание прибора должно осуществляться в соответствии с действующими у потребителя положениями.

  • 6.2. Меры безопасности

    • 6.2.1. Меры безопасности при работе прибора по прямому ■назначению указаны в разделе «Работа с прибором:-.

    • 6.2.2. При ремонте прибора (и при вкрытии его) должны соблюдаться правила техники безопасности, распространяю- • шиеся: на работы с устройствами, несущими электрические напряжения до 500 В, на электромонтажные работы, требующие применения легковоспламеняющихся материалов (паяльная жидкость, растворители для промывки паек, беизии спирт и т. п.), а также на работы, связанные с использованием влагозащитных лаков.

  • 6.3. Виды и периодичность технического обслуживания

    • 6.3.1. Транспортирование, хранение и консервация прибора производятся в соответствии с указанным в разделе «Хранение и транспортирование».

    • 6.3.2. Техническое обслуживание прибора, работающего в данное время по прямому назначению, производится в соответствии с указанным в разделе «Работа с прибором».

    • 6.3.3. Периодическая аттестация приборов производится метрологическими службами потребителя в соответствии с действующими у потребителя положениями, в зависимости от интенсивности эксплуатации.

    • 6.3.4. Обязательная поверка приборов производится государственными и ведомственными метрологическими органами в соответствии с действующими положениями.

    • 6.3.5. Ремонт прибора выполняется в соответствии с указанным в разделе «Ремонт».

  • 7. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

    • 7.1. Тара, упаковка и маркировка упаковки

      • 7.1.1. Прибор с ЗИП упаковывается в укладочный яшпк следующим образом:

  • — прибор, ЗИП, описание, формуляр укладывается в ящик, снабженный переносной ручкой и замками, позволяющими закрывать и пломбировать его;

  • — укладочный ящик консервируется, упаковывается в бумагу и помещается в упаковочный ящик.

  • 7.1.2. Маркирование упаковочного ящика заключается & следующем.

В центре большой боковой стенки нанесены:

  • — шифр генератора, его заводской номер;

  • — наименование получателя;

  • — адрес места назначения и перевалки.

В любом нижнем углу этой же стенки нанесены:

  • — масса грузового места брутто и нетто в килограммах;

  • — габаритные размеры грузового места;

  • — наименование отправителя;

  • — адрес отправителя.

В левом нижнем углу большой боковой стенки и в левом верхнем углу левой боковой стоики нанесены необходимые предупредительные знаки.

На укладочном ящике нанесены надпись о принадлежности комплекта (условное обозначение прибора) и его заводской номер.

  • 7.2. Правила хранения

    • 7.2.1. Прибор с заводской консервацией поступающий на хранение разрешается хранить до момента применения или переконсервации в закрытых, неотапливаемых помещениях в упакованном виде.

    • 7.2.2. При длительном хранении прибор необходимо со

держать в помещении с температурой воздуха в пределах от 278 до 298 К (от 5 до 25°С), относительной влажностью воздуха нс более 80% при температуре 298±5К  (25±5°С).

В помещении не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.

  • 7.2.3. При непродолжительном хранения прибор в распакованном виде может храниться па стеллажах в лабораторных условиях. Не допускается хранение неуйакованных приборов, установленных друг па друга.

  • 7.3. Условия транспортирования

    • 7.3.1. Транспортирование прибора может производиться любым видом транспорта, при атом транспортная тара должна быть защищена от прямого попадания влаги. При транспортировании самолетом прибор должен быть размещен в герметизированных отсеках.

    • 7.3.2. При транспортировании ящики укладываются с учетом надписи «ВЕРХ» и должны быть предохранены от смешения.

  • 7.4. Консервация

    • 7.4.1. Консервация прибора производится перед отгрузкой и в процессе хранения помещением его в укладочный ящик согласно ГОСТ 13168—69.

Планы размещения основных электрических элементов

9f

Рис. 2. Плата устройства задержка

r'vc 3 Плата устройства алвтельаоетя

ш

Ряс, 4. Плата формирователя выходного

Pitc. 5 Плата устройства питании

Обозна-

ЧС1ГНС точки измерения

Сопротивление, кОм

Указания по измерению

Примечание

на ила те

в узле

в приборе

минимальное

макси мольное

минимальное

максимальное

минимальное

максимальное

У1/3

1500

5500

4500

5500

_

_

Установите в следующие по-

У1/4

0,15

1.0

0.15

1.0

ложспия — резисторы R8. Rd 2

У1/5

1,5

6.0

1.5

5,0

в крайнее левое;

У1/15

от.

оо

•V

X

— переключатель BI — в

У1/15

0,250

0,350

—т

левое (первое);

У1/16

оо

х>

СО

»х>

— резистор RI    о крайнее

Переключатель

У1/17

ао

оо

со

правое

В| в положение

MCI/2

0,800

2.5

0.800

2.5

«4»

MCI/5

0,600

2.0

0.600

2.0

MCI/9

0,4

2.0

0.4

2.0

MCI/12

0.4

2,0

0.4

2.0

MC2/2

0.4

2,5

0.4

2.5

MC2/5

0.4

2,0

0.4

2.0

MC2/I2

0.4

2,0

0.4

2.0

МСЗ-6/9

ОУ

оо

оо

•X»

•—

МСЗ-6/12

эр

со

ОС

со

Приложение 2

ТАБЛИЦЫ СОПРОТИВЛЕНИИ И НАПРЯЖЕНИЙ

Таблица сопротивлений устройства входного

Таблица I

Обозначение точки нзиерс пня

Сопротивление, кОм

Указания по измерению

Примечание

на плате

в узле

в приборе

минимальное

максимальное

минимальное

максимальное

минимальное

максимальное

Кг1

0,09

0,15

0.09

0,15

_

_

Измерения      производить

Кт2

2,0

6.0

2,0

6,0

вольтметром В7-26 при под-

КтЗ

з.о

7.0

3.0

7.0

ключеннн его общего провода

Кт4

on

□U

оо

СО

(%) к минусовому проводу

Кт5

□О

СО

оо

устройства (У 1-13)

Ктб

ОС

□О

оо

DO

Кт7

ОО

30

□о

ОО

Кт8

0.1

0.800

0.1

0.800

0.200

0,400

КЮ

0

0

0

0

0

0

КтЮ

2.0

4.0

1.5

3.5

Переключатель В) — в следую-

шпх положениях:

КтЮ

3.0

5,0

Нс допускается при нзмере-

«2»

КтЮ

0,250

0Д50

нни сопротивлений использова-

«з>

КтЮ

ние вольтметров, дающих на

«4-11»

У1/2

2,0

12,0

1.0

12,0

своем входе напряжение свы-

Резистор RI —

У1/2

0,500

0,300

ше 23 В. создающих опасность

а крайнем левом

пробоя траизисторов

положении

Таблица напряжений постоянных устройства пходиого

Обозначение точки измерения

Напряжение, В

Положения орга ни и управления

Указания па измерению

Примечание

мшш-маль-нос

максимальное

Плавный регулятор периода

Переключатель поддиапазонов

Регулятор змплитуды

Кт1

0.6

1,2

«100»

2

Крайнее

Измерять вольтметром

Минимальное и мак-

Кг2

4,0

5,25

«100»

2

левое

В7-26 относительно об-

сим альное напряже-

КтЗ

4,3

525

«100»

2

То же

щего минусового провода питания (У-13)

ния в контрольных

Кт4

2

2,7

«100»

2

»

точках указаны с

Кт5

2

2.7

«100»

2

>

при отсутствии енгиа-

учетом возможного

Ктб

2

2.7

«100»

2

»

лов запуска.

изменения напряже-

Кт7

2

2,7

«100»

2

»

При измерениях недо-

пня питания в вреде

Кт8

4,9

5,25

«100=

2

»

пустнмо замыкание (да-

лах 4,95—5,25 В

Кт9

0

0

«100»

2

»

же    кратковременное)

КтЮ

4,2

5.25

«100»

2

>

щупом соседних контак-

>

4,7

5,25

«100»

3

»

тов схемы (в особенно-

КтЮ

0,6

1.2

«100»

4

Крайнее

сти микросхем).

>

2,2

3,0

«100»

5, 7. 9, II.

левое

С целью предотвраще-

>

2

2,7

«100»

6, 8, 10, 12

То же

ния таких замыканий

У1/2

—1

-0.3

«100»

2

>

рекомендуется    приме-

У1/2

1,5

3,0

«10»

2

»

нить игольчатый щуп с

У1/3

3

5.25

«100»

2

»

достаточно острым кон-

У1/4

0

1.0

«100»

2

>

цом.

У1/5

0.4

0,6

«100»

2

»

Нормируемыми режн-

У1/15

1.5

2,0

«10»

2, 3, 4, 6,

8. 10, 12

»

нами являются режимы э контрольных точках

»

1.5

2,0

«10»

5

»

Кт1— КтЮ.

»

2.0

2.7

«10»

7. 9, 11

»

Режимы в остальных

Продолжение табл 2

Обозначение точки измерения

Напряжение, В

Положения органов управления

Указания по измерению

Примечание

минимальное

максимальное

Плавный регулятор периода

Переключатель поддиапазонов

Регулятор амплитуды

У1/16

3,5

4.5

«10»

2, 3. 4, 6,

»

точках указаны для

8, 10, 12

справок, не нормируют-

У1/16

2.0

2,7

«10»

5, 7. 9, II

Крайнее

ся, в покрытых пла

У1/17

0

0

«10»

2

левое

тах не проверяются.

MCI/2

2.0

4.6

«100»

2

То же

MCI/5

0.5

1.0

«100»

2

>

MCI/9

0.03

0.8

«100»

2

>

MCI/12

-0,8

-1.5

«100»

2

»

MC2/2

0.2

0.4

«юо»

2

»

MC2/5

0,4

0,6

«100»

2

>

MC2/I2

0.5

0,8

«100»

2

>

(МСЗ-

—MC6)/9

1.2

2,0

«100»

2

»

(МСЗ-

-МС6)/1 2

1,2

2.0

«юо»

2

>

Таблица напряжений переменных устройства входного

Обозна

чение

Параметры сигнала

Положение органов управления

Указания по

Примеча-

точки измерении

Фор

ма,

Амплитуда, В

Длительность,

мкс

Дди-

толь-

Плав

ный

Пере-

клю-

Регулятор

намерению

ние

полярность

минимальная

максимальная

мини

маль

ная

максимальная

нооть фронта, но не более

регулятор периода повторения

чатель поддиапазонов

ам

пли

туды

Кт1

_Л_

3.2

4,2

2,8

з,з

2500

*100"

п2.п

-

Измерять в помоцью

Минимальные

КтЧ

-П-

3.5

4.5

-

ВОи

100

"100п

м^п

-

осциллографа UI-70

и макоималь-

m

_Л_

3,5

*,5

-

60

100

"10"

П2П

-

при заземлении об-

аые напряже-

Кт5

_П_

3,5

4,5

-

2000

100

"100"

-

цего минусового

ния в юнг-

Ктб

_П_

3,5

4,5

-

20000

100

"100"

-

провода (при про-

рольных ГОЧ-

Кт7

_Л_

3,5

4,5

-

200000

100

"100"

-

верке устройства в

ках указаны

Кт 10

_П_

3,2

4,2

2,8

3.3

2500

"100"

"4"

-

в соотаве прибора -

с учетом

Кт 10

_п_

3.5

4,5

-

60

100

"100"

-

при положении "_П_"

воамохяого

Кт 10

л

3.5

4,5

-

100

"IQW"

"e>n

-

Нормируемыми реки-

изменения

Продолжение табл.З

Обозна

чение

Параметры сигнале

Положение органов управления

Указания по

Примеча-

точки

Фор-

изморе-

Амплитуда,

Длительность,

Дли-

Плав-

Пере-

Регу-

измерению

ние

ння

на.

В

мкс

гель-

ный

клю-

лятор

полярность

минимальная

макси

маль

ная

мини

маль

ная

максимальная

ноогь фронта,

регулятор перио-

чатель под— диапа-

ам

пли

туды

но не

да по-

зоной

более

вторе-чия

Кт 10

_П_

3,5

4,5

-

600

100

"100"

-

мами являются рожи-

напряжения

Кт 10

_П_

3,5

4.5

-

2000

100

"100"

"8"

-

мы в Кг1-Кт7, КгЮ

питания в

Кт 10

_Л_

3,5

4,5

-

6000

100

"100"

и 9»»

*

Режимы в остальных

пределах

Кг 10

_п_

3,5

4,5

-

20000

100

"100"

"10"

точках указаны для

4,95-5,25 В

Кг ДО

_п_

3,5

4.5

-

60000

100

"100"

"II"

-

справок, не норми-

Кт 10

_п_

3,5

4,5

-

600000

100

"100"

"12"

-

руются, в покрытых

платах не проворя-

ЮГСЯ

При измерениях не-

допустимо замыка-

Обозначение точки измерения

Параметры сигнала

Положение органов управления

Указапия ио измерению

Примечание

Форма полярность

Амплитуда, В

Длительность,

мкс

Длительность фронта, но не более

Плавный регулятор периода

? . 8 !О ЙЛ = й* е

" 3 X С “ Ч

Регулятор амплитуды

К

И

X S S3 3 Z

максимальная

минимальная

максимальная

Кт2 КтЮ

КтЗ КтЮ

-JJ JJ

11    II

И-! ПИ

2

2

г

2

5

5

5

5

0.5

0.5

0.5

0.5

1.5

1.5

1.5

1.5

150

150

150

150

«100»

«100»

100

100

<2> «2>

<3>

<3»

-

икс щупом соседних контактов. особенно микросхем.

С целью предотвращения таких замыканий рекомендуется    приме

нять игольчатый щуп с достаточно острым концом.

Запуск внешний — отрицательным    импуль

сом U = 3—5 В; т = = 0,5—1,0 мкс. Запуск внешний — положительным      импульсом

U = 3-5 В, Ти -- 0,5 •-1,0 мкс.

Таблица 4

Таблица сопротивлений устройства задержки

Обозначение точки измерения

  • 7

  • 8

  • 9

  • 10

  • 11

  • 12

  • 13

  • 14

  • 15

У/1

У/1

У1/3

Кт1 Кт9 КтЗ и-гд Ит5 Ктб Ут7 КтЯ КтЮ

Сопротивление, кОм

Указания по измерению

на плате

в узле

в приборе

минимальное

максимальное

минимальное

максимальное

минимальное

максимальное

0

3,3

Все измерения производить

0

3,3

_

_

вольтметром В7-26

0

з.з

0

3,3

V

0

3,3

—»

0

3.3

_

т—

Нс допускается при нзмсре-

0

3,3

3 3

_

0

_

_

пии сопротивлений нспользо-

0

3.3

_

ванне вольтметров, дающих на

о

3.3

_

_

своем входе напряжение свы-

150

300

0

10

ше 25 В, создающих опасность пробоя транзисторов.

Минимальное и максималь-

эо

2

нос значения сопротивления в точках 7—15 и У1/'1 соответ-

2

10

2

ю

_

ствуют крайним (левому н

2

К)

22

1(.

правому)   положениям под-

2

2

10

10

2

2

10

ю

строенных резисторов Rl- R9 (соответственно). Кроме того.

2

ю

10

_

проверяется непрерывность со-

0.001

0,002

0.001

0.002

противления этих резисторов

0

0.6

1.3

0

0

0

_

__

при их регулировке, после чс-

2 5

0.6

2.5

0.25

0.35

к) эти сопротивления устаиаи-

4.0

13

4.0

ливаются равными 1.5 кОм

Примечание

Измерения проводятся относительно плюсовой шины питания (точка Кт8).

Измерения проводятся относительно минусовой шины питания (точка Кт7).

Измерения проводятся относительно

Обозна

чение точки измерения

Сопротивление, кОм

Указания по измерению

Примечание

на плате

в узле

в приборе

минимальное

макси-

маль

ное

минимальное

максимальное

минимальное

максимальное

минусовой шины пита

имя (точка

Кг7)

У1/27

Л.

□о

1.5

2.4

Тумблер устройства дли-

тсльности в положении

< _Г1__1П_ ».

У1/28

2

2.5

2

3

1,5

2,4

У1/31

0,02

0,03

0.02

0.03

—-

У1/32

0,02

0.03

0.02

0.03

У1/18

0

0

Номере-

У1/19

0

0

1ГНЯ прово-

У1/20

0

0

дятся отпо

У1/21

0

0

ентелыю

У1/22

0

0

точки У1/17

У1/23

0

0

У1/24

0

0

0

0

У1/26

_

_

0

_

_

У l/2(j

Таблица

Таблица напряжении ностишшых устройства задержки

Обозначение точки из мер ей и я

Напряжение. В

Положение органов управления

Указания по измерению

Примечание

минимальное

максимальное

Плавный регулятор задержки

Переклю чатель поддиапазонов

Регулятор синхроимпульса

Кт1

4/25

5.25

«10»

«2»

Измерять вольтметром В7-26

Минимальное и

Кт2

4/25

5/25

«10»

«2>

относительно общего мииусо-

максимальное на-

КтЗ

0,05

0,15

«10»

«2»

вого провода питания устрой-

пряжение в конт-

Кт4

4/25

5.25

«10»

«2»

ci-ва (Кт7) при отсутствии

рольных точках

Кт5

4.0

5,25

«10»

«2»

сигналов внешнего запуска.

указаны с учетом

Ктб

0

0,05

«10»

«2»

При измерениях недопустимо

возможного нзмс-

Кт7

0

0

«10»

«2»

замыкание (даже кратковре-

иен и я на пр яжс-

КтЗ

4,25

5,25

«10»

«2»

менное) щупом соседних кон-

ния питания в

Кт 10

4,05

5,25

«10»

«2»

тактов схемы (особенно мик

пределах 4,95—

У1/1

1.5

5,25

«10»

«2»

росхем).

5,25 В

У1/1

1.5

5,25

«10»

«3»

У1/1

1.5

5,25

«10»

«4»

У1/1

1.5

5,25

«10»

«5»

У1/1

1.5

5,25

«10»

«6»

С целью предотвращения

У1/1

1.5

5,25

«10»

«7»

таких замыканий рекомендует-

У1/1

1.5

5,25

«10»

«8»

ся применять игольчатый щуп

У1/1

1.5

5,25

«10»

«9»

с достаточно острым концом.

У1/1

1.5

5,25

«10»

«10»

У1/1

3

5.25

«100»

«10»

Нормируемыми   режимами

У1/3

0/1.5

0/3

«10»

«10»

являются режимы в контрольных точках: Кт! Кт8, Кг 10.

Обозначение точки измерения

Напряжение, В

Положение oprahod управления

Указания по измерению

Примечание

минимальное

максимальное

Плавный регулятор задержки

Переклю чатель поддиапазонов

Регул я тор син хроим-пульса

У1/27

0/1,5

0/2,5

«10»

10

Режимы в остальных точках указаны для справок, не нормируются, в покрытых платах не проверяются.

При иеподклю-ченном/подклю-чсниом входном устройстве.

При подклю-

У1/28

0.05

0,3

«10»

10

ценном устройстве длительности в режиме одинарных парных им пульсов.

У1/31

0

0

«10»

10

У1/32

0

0

«10»

10

MCI п

0,5

4,5

«10»

10

MCI/14

0.8

1,5

«10»

10

MC2/II1

2,0

5,25

«10»

10

МСЗ/14

0,8

1.5

«10»

10

Таблица иапрнжснии переменных уогройсгв задержки

Таблица 6

Обозначение

Параметры сигнала

Лслокение органов управления

Указания ио

Лримеча-

точки намерения

Фор

ма, полярность

Аипли В

мини

маль

ная

гуда, максималь

ная

Длите.

WK

минимальная

аьность,

_

максимальная

Длительность фронта, нс не более

Плавный регулятор задержки

Переключатель поддиапазонов

Регулятор амплитуды син-хро-им-пуль-са

измерению

нне

Кт1

W

3

4,5

0,25

0,5

100

"10"

2

Измерять с помощью

Минимальные

Кт2

W

4

5,25

0,2

0,5

50

"10"

2

-

ооциллографА CI-40

и максималь-

КтЗ

л

2,5

5

0,05

0,2

-

"10"

2

-

при заземлении об-

ные напряже-

Кг4

■V

3

м

0,25

0,5

100

"10"

2

-

него минусового

НИЯ в КОНТ-

К?5

vr

4

5,25

0,6

1,0

100

"10"

2

-

провода (при про-

рольных точках

Ктб

J4_

4

5

0,4

1,0

100

"IU"

2

-

верке уотройсгва

указаны о

Кт7

1

в составе прибора

учетом воз-

Обозначение точки изиере-

Параметры сигнала

Подоконие органов управления

Указания по измерение

Дримеча-

Фор

ма,

Амплитуда, В

Длительность,

мкс

Дли-

гелъ-

Плавный

Пере-

клю-

Регулятор

НИЯ

полярность

мини

маль

ная

максимальная

минимальная

максимальная

ность фронта, но не более

регулятор задержки

чатель поддиапазонов

амплитуды оин-хро-им-пуль-

08

Кт 8

-

-

-

-

-

-

-

-

при положении "_П_"

можаого из-

Кт 10

3

4,5

0,25

0.5

100

"10"

2

-

переключателя по-

мененмя на-

У1/28

_П_

1.2

5,25

0,1

0.2

-

"10"

2

-

лярвосги)

пряжения пи-

У1/28

_П_

1.5

5.25

и.2

0,4

-

■10"

3

-

нормируемыми режи-

гания в пре-

У1/28

_л_

2

5.25

0.5

1.5

-

"10"

4

-

нами являются Кт1-

делах

У1/28

_о_

2

5.25

1.5

4.5

-

"10"

5

-

-Кт 10. Режимы в

4,95-5,25 8

У1/28

_п_

2

5,25

5

15

-

"10"

6

-

остальных точках

У1/28

_п_

2

5,25

15

45

-

"10"

7

-

указаны для справок,

У1/23

,л_

2

5.25

50

150

-

"10"

8

-

не нормируются, в

Проле тле и не гя0л«<»

Обозна

чение

Параметры сигнале

Лолоиение органов

управления

точка изыере-

Фор

ма,

Амплитуда, и

Длите

льность,

акс

Длл-тель-

Плавный

Пере-кла-

Регулятор

Указания по

Примечание

нмя

полярность

илни-

маль-

нан

максимальная

мини

маль

ная

максимальная

ность фронта, но нс болен

регулятор задержки

чатель поддиапазонов

амплитуды син-хро-им— пуль-са

измерению

У1/28

_л_

2

5,25

200

450

•R

"10"

9

-

покрытых платах не

/

У1/28

_П_

-

5,25

500

I50U

-

"10"

10

■-

проверяются

У1/28

_П_

5,25

1500

4500

"100"

10

При измерениях необходимо соблюдать

У1/3

У1/27

Т_Г

V"

3

2,5

5

5,1

3

500-103

0.2

50

100

"100"

"10"

2

2

скважность (/? > 5)

При измерениях не-

У1/31

9

12

0,4

I

1о0

"10"

2

-

допустимо замыкание

У1/32

9

12

0,4

1

100

"10"

2

тупом соседних кон-

Продолжение табл.6

Обозначение точки мзмере-

Периметры сигналов

Положение органов управления

Указания по

Примечанье

fop-

ыа.

Амплитуда, В

Длительность,

икс

Дди-тель-

Плавный

Пере-

1СШ-

Регу

лятор

НИИ

по-

1ЬШМ—

цакси—

мммм-

макси-

ность

регу-

чатель

ам-

измерению

ляр-

ыадь-f

маль-

маль-

маль-

Фрон-

лятор

ПОД-

пли-

ность

ная

ная

ная

HUH

та, нс

за-

диада-

гуды

не

дерм-

зонов

СМИ-

более

КМ

хро-

им-

пуль^-

са

вон

цом.

MCI/7

тг

1,2

5

0,05

0,2

50

"10“

2

-

flCI/I4

V"

1,2

5

0,05

0,2

50

“IO"

2

-

MC2-II

2

5,2

0,2

0,6

50

10

2

-

ИС5-1Ч

V

1,2

5

0,05

0,2

50

•'IO**

2

Обозначение точка измерения

Сопротивление, кОм

Указания но измерению

ПрПМйЧаИИС

на плате

а узле

п приборе

минимальное

максимальное

мини

МЗЛЬ-

НОО

максимальное

минимальное

максимальное

У1/23

0

0

_

_

проверяется непрерывность со-

Из мере-

У1 /24

0

0

противления этих резисторов

НИН пропо-

У1/25

0

0

при их регулировке, после чс-

дятся отно-

У1/26

0

0

го эти сопротивления устанавливаются равными 1,5 кОм.

ептельно точки У!/17

Таблице 7

Таблица сопротивлении устройства длительности

Обозначение точки измерения

Сопротивление, кОм

Указания по измерению

Примечание

па плате

в узле

в приборе

минимальное

максимальное

минимальное

максимальное

минимальное

максимальное

7

0

3,3

_

_

Все измерения проводить

Изиерс-

8

0

3.3

вольтмтром В7-26

ния прозо-

9

0

3,3

дятся огни-

10

0

3.3

слтсльно

II

0

зд

точки У1/1

12

0

3,3

_

13

0

3,3

_

_

14

0

3,3

_

_

_

15

0

3,3

_

У1/2

0

3.3

Нс допускается при измсрс-

Измсрс-

•VI/2

300

500

0

10

пин сопротивлений исиользова-

НИЯ Прово

У1/4

4

10

2

3

1.2

2

пне вольтом метров, дающих

дятся отно-

У1/5

1.2

2

па своем входе напряжение

сительно

Кт1

5

10

5

10

свыше   2,5 В,   создающих

общей ми-

Кт2

2.5

3.5

2.5

3.5

0.6

0.8

опасность пробои транзясто-

иусовой ши-

Кт4

2

3.0

0,7

3.0

0.25

0,35

ров.

ни питания

У1/17

2

3,0

0.7

3,0

(точка Кт5)

У1/18

0

0

Минимальное и максималь-

Измере-

У1/19

0

0

ное значения сопротивления в точках 7—15 и У1/2 соответ-

ния ттрово-

У1/20

0

0

дятся отио-

У1/21

0

0

сгвуют крайним (левому и

онтельно

У1/22

0

0

правому) положениям подстроечных резисторов (R1—R9 соответственно) Кроме того

точки У1/17

Таблица напряжений постоянных устройства длительности

Обозначение точки измерения

Напряжение, В

Положение органов управления

Указания по измерению

Примечание

минимальное

максимальное

Плавный регулятор длительности

Переключатель поддиапазонов

Переключатель режима работ л_п__Г1_

Кт1

4,95

535

«10»

2

В верхнем по-

Измерять вольтметром В7-26

Минимальное и

Кт2

03

0,8

«10»

2

ложении (режим

относительно общего минусе-

максимальное на-

Кт4

4,95

5,25

«10»

2

одинарных им-

вого провода питания (Кт5).

пряжение в конт-

Кт5

0

0

«10»

2

пульсов »_) '(_»)

при отсутствии сигналов внеш-

рольных точках

У1/2

1.5

535

«10»

2

То же

него запуска.

указаны с учетом

У1/2

1.5

535

«10»

3

»

При измерениях недопустн-

возможного язме-

У1/2

1.5

5,25

«10»

4

>

мо замыкание (даже кратко-

нения иаиряжс-

У1/2

13

5,25

«10»

5

>

временное) щупом соседних

ния питания в

У1/2

13

5,25

«10»

6

»

контактов схемы (особенно

пределах 4,95 -

У1/2

1.5

535

«10»

7

>

микросхем). С целью предот-

5,25 В.

У1/2

1.5

5,25

«10»

8

В верхнем по-

вращения таких замыканий

У1/2

1.5

5,25

«10»

9

ложенни (режим

рекомендуется     применять

У1/2

1.5

5,25

«10»

10

одинарных   нм-

игольчатый щуп с достаточно

У1/2

3

5,25

«100»

10

пульсов »J L»)

острым концом. Нормируемы-

У1/4

1.2

2.5

«10»

2

То же

мн режимами являются режи-

У1/5

0/0.2

0/0.6

■10»

2

»

мы в контрольных точках Кт1.

»

>         U

Кг2. Кт4, Кт5.

»

Про дол ж ннс табл. Я

Обозначение точки измерения

Напряжение, В

Положение органов управления

Указания по измерению

Примечание

минимальное

максимальное

Плавный регулятор длительности

5*

& с

тель поддиапазонов

Переключатель

режима работ

MCI/8

0,65

1.5

«10»

2

В верхнем по-

Режимы в остальных точках указаны для справок, не нормируются. в покрытых платах не проверяются.

При неподклю-ченном/подклю-ченном устройстве задержки.

MCI/14

0.8

1.5

«10»

2

ложении (режим

MCI/3

03

0.6

«10»

2

одинарных    им-

пульсов »_| 1_»)

Таблица напряжаклЯ переменных уогг Ютва ..учительное тн

Обозна-1 чение точки измерения

Параметры сигнала

Положение органов упсаялония

Указания по «чивреня*1

Примечание

Фор

ма, полярность

Амплитуда, В

Длительность,

мио

Длительное» фронта, нс, не более

Плавный регулятор длительности

Нарекло-мотель ПОД-диа-па-зенов

Паре :.го-чагела рсакыа раост

тит

минималь

ное

мэкои цельное

М.:ШИ»

наль-

ное

макси

маль

ное

Кт1

~\У~

5.5

5,1

0,15

0,4

50

"10"

2

■_п_ •

Измерять с пемоцьв

Минимальные

Кт2

J“l_

1.5

2,5

U, 05

0,15

50

"10"

2

и Г~(_ и

осциллографа CI-40,

н иэксимадь-

Кт2

_П_

2

2.5

0,2

0,4

50

"10"

3

"_П_ "

при эаземловии обчо-

иые нвпряже-

Кт2

_п_

2

2,5

0,?

1.2

50

"10"

4

"_П_ "

го минусового прово-

НИЯ В КОНТ—

Кт2

_п_

2

2,5

2,5

4

50

"10"

5

"_П_ "

да прм проверке

рольных точ-

Кт2

_л_

2

2,5

?,5

50

"10"

6

"_Л_ "

устройства в составе

ках указаны

Кт2

_|П_

2

?,5

25

40

50

■10"

?

"_П_"

прибора переключи-

с учетом воз-

Kid

_Л_

2

н,5

75

НО

50

"10"

б

"Л "

тень полярности дол-

мождого из-

Кт2

_л_

2

2,5

250

4ОЭ

5т»

"10"

9

"_П_"

жен находиться в по-

ыенсния на-

Продолжение табл.9

Обозча-

Параметры сигнала

Полевение органов уиоввленая

ТОЧКИ

иэыере-

нжя

Сориа, полярность

лмплв в мдзн-жальная

туда,

i.’.aKCM* жальная

Длите

_

минимальная

ДЬНОС'ГЬ,

5

максимальная

дли

тельность фрон

та,

нс,не более

Пляв-Ч»нЛ реч-у-ЛЯ-ГОр длительности

Перелью-петель под— диа-па-зонов

Переключатель режима работ

“TLTLr

Указания по измерение

Примечание

Кт2

_П_

2

2,5

750

1500

г>0

"10"

Ю

nj~L »

ложении "_П_ "

напряжения

КТ2

_П_

2

2,5

25о0

4000

50

"100"

10

" Л "

нормируемыми режима-

питания в

У1/4

-

-

-

-

"ТО"

2

"Л*

ми нвляютсп режимы в

пределах

У1/4

1.5

2,5

0,05

0,2

50

"10”

2

"JUT"

контрольных точках

4,95-5,25 l

У1/5

2,5

5,2

"10"

2

"_TL"

Кт1,Кт2,У1/4,У1/5. Режимы в остальных точках указаны для справок, не нормируются и в покрытых плитах не проверяются

Обозначение точки

Параметры сигнала

Йолохенве органов управления

Фор-

Амплитуда»

Длительность,

Дди-

Ила.в-

Царе-

Регу-

камере-

ме,

В

мкс

гель-

ный

клю-

лягор

НИЯ

по-

мини-

макси-

мини-

накои-

ность

регу-

чатель

ан-

л яр-

мель-

маль-

иаль-

маль-

Фрон-

ля тор

под-

пли-

нооть

ная

ная

ная

ная

те, но не более

задержки

диапазонов

гуды син-хро-им-пуль-са

till

V

9

12

0,4

I

100

■10"

2

В крайнем левом

01

J4.

I

У

г

12

0,4

I

100

1110"

2

В крайнем пра-

Указания по

измерению

применять игольча

тый адп с доста

точно острым кон-

тактов, проводов схем (особенно микросхем). С

целью предотвращения таких замыканий рекомендуется

Примечание

Обозначение точки измерения

Параметры оигнала

Положение органов '

—MPlMtilida

Плав-

тель-1 ный

нооть

Т1_Л1

и

и

и

Ампллтуда,

мини-

цаль-

ре гу-лятор дли таль-нооти

Переключатель ренина работ “_П_"

Форма, полярность

Длительность, Дли-

MCI/3

MCI/»

MCI/ 5

более

измерения

пуотммо аамикавце

пупом соседних кон-

тактов,проводов схем особенно микроохем,

При измерениях необходимо соблюдать окважнооть (Qi 5).

При измерениях коде

"_Л_

"JT-

>'_Л_

Указания по

о целью предотвращения таких замыканий применять игольчатый

Примечание

Таблица 10

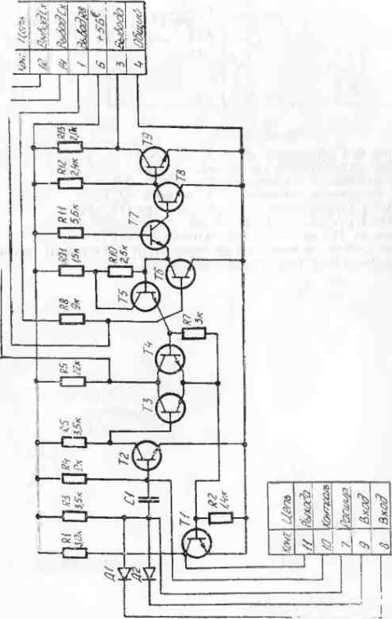

Таблица сопротивлений формирователя выходного

Обозначение точки измерения

Сопротивление, кОм

Указания по измерению

на плате

в узле

в приборе

минимальное

максимальное

минимальное

максимальное

минимальное

■максимальное

Кт1

до

ос

•ЭО

OQ

0,5

1.0

Измерения   производи-

Кт2

(1,3

3

0.8

3

лись вольтметром В7-26

КтЗ

2.0

3.0

0,800

3.0

три подключении его

Кт4

0.1

0,14

0.1

0.14

общего провода (_L_) к

Кт5

0,2

0.4

0,2

0.4

минусовому проводу ус

тройства (У 1-8)

Ктб

0.15

0.3

0,15

0.3

0,200

0,400

Кт7

Кт8

1.0

0.3

5

1.0

1.0

0,3

5

1.0

Резисторы R8. R9, R24—

КтО

2.0

3.0

2.0

3,0

в среднем положении

Кт 10

2.0

3.0

2.0

3.0

Не допускается при из-

Krl I

■и

X*

х>

0.800

1.2

мерепни сопротивлений

Кг 12

о

0

0

0

0

0

использование вольтмет-

Кт13

оа

ОО

X

ров, дающих на своем входе напряжение свыше 2.5 В. создающих опас-

4

3.0

G.0

»

ность пробоя транзисторов

Переключатель В1 в среднем (третьем) положении

Выносная нагрузка-делитель

Примечание

Переключатели — в следующих положениях В1—«4», «5» BI—«1», «2» BI —«5», В2 —«1:2» BI —<5», ВЗ — «1:10» В1 — «5», В 4—«1:100»

BI —«1», «2»

Обозначение точки измерения

Сопротивление, кОм

на плате

в узле

в приборе

минимальное

максимальное

минимальное

максимальное

минимальное

максимальное

5

X)

яс

X

се

5

9.0

II

б

OQ

."X

гч

<Х’

_

6

0,800

1.5

_

7

се

■Ю

OG

_

7

0.800

1.5

_

_

13

4.0

10

4.0

10

18

ОС*

X

_

_

18

2.0

3.0

_

_

18

___г

0

0

_

21

100

150

100

150

_

_

База Т7

1.0

1.8

1.0

1,8

_

_

Коллектор

Т7

25

35

25

35

Эмнттер Т7,

Т8

0,300

0.400

0,300

0,400

База Т8

2.0

3,0

2.0

3.0

_

Коллектор та

G0

100

GO

100

Указания но измерению

Подключена к выходному гнезду Ш2

Тумблер В2-В4 — а положении «1:1»

Примечание

ВI «4», «5»

В1—«I», «2»

В| — «4», «5»

В1—<1», «2»

HI -«4», «5»

Таблица 11

Таблица напряжений постоянных формирователя выходного

Обозначение точки измерения

Напряжение, В

Положение органов управления

Указания по измерению

Примечание

минимальное

максимальное

плавный регулятор амплитуды

переключатель полярности В!

тумблеры делителя напряжения В2-В4

КН

0.1

0.»

-

«4> («10э)

Измерять вольтметром В7-26 относительно общего минусового провода

Перед измерением резисторы R8. R9, R24 уста-

Кт2

0

0,1

3>

питании (Кт12) при отсутствии сиг-

новнть а среднее поло-

КтЗ

0

0

»

налов запуска

жснис, выносную натр уз-

Кт4

0

5,2

»

ку-делвтель подключить

Кт5

0

0

»

При измерениях недопустимо замы-

к выходному гнезду Ш2

Ктб

0

5.25

»

каине (даже кратковременное) шу-

Кт7

4,93

30

«60»

>

пом соседних контактов схемы (осо-

Кт«

70

0

»

бенно микросхем), с целью предот-

КтЭ

0

41

»

»

вращения таких замыканий рекомсн-

Минимальное и макси-

КтЮ

32

41

«60»

«4>

(«10»)

дуется применять игольчатые туп с достаточно острым концом

мальное напряжения в контрольных точках ука-

Кт 11

64

80

»

за им с учетом возмож-

Кт11

32

44

«30»

>

кого изменения напря-

Кт12

0

0

«60»

Нормируемыми режимами япляютс.я

жепня питания в предс

Кт13

30

44

режимы в контрольных точках:

лах 4,95-5.25 В

К< 14

120

160

Кт1 4-Кт14

-£21

221

►jhhhhhhh t*CD«Qcn^COtO>H О

Н1

s ? s

in

л »

3 *9

<

mJ О о to со со Cj м

ел  со  со  о  о  о  со

чь

I 1

W н  Ж «р /*■  *■ /*  *<>

to  CD  СЛ  О>  СП  СП  Л.

—ПГТ

Т '

р>      о

а о  1 о  1 о 1   1

со со      со      со

g! §

Й

% i

Ьч  »»  со  1-н  СО  »-1  СО

го го о го о to о о

Шь

сг о

1 ■

1

I

3

gggggggg

I S g f |

I

t

1        1        1        1        1        1        1 а

ззззззаф

1      1      1      1      1      1      1     О

Ш

а е |

1 ’

S g I

1      1      1      1       1       1      1        а

3S33333U-

1    1    1    1    1    1    1    J

8

а

хал

8 g S

Мв

ё5 3S •а     i

S    °

н    и

Д о ф Ч. «з с? 8 о Sn 31 « i I f Й | 3 " § | * ^^би^оои м  о  В  о  >-» а

ж   3 са  Ъ1  Д  Ш  1   р

Is  ! i з М

мН       х       ст*

9

1

й g

1 i

S S

8 а

о

й о В ?

о           § ° т 1

е f

я>

S

1 |й    gg 2 <  ■<<<<

Обозначение точки измерения

3£ъ  S--8 о ®8о-“

минимальное

X

X М

X 3 ф-и

cos

п

X — •—    СО КЗ СП         00 СО

о'к>сл   °сл° °   ооо-ю

максимальное

M»g   vvv  V   V V * В

»

плавный регулятор амплитуды

Положение органов управления

1    iaa - 1

#         0 О V А А V

ч—ч  оо №^-ч

* * A.    V W А А А  •• Й**

О      О №—   ы3 о

V          V ¥ ¥     * V

переключатель полярности В1

III Illi       1 1 1 1 1

тумблеры делителя напряжения В2-В4

Режимы в остальных точках указаны для справок, не нормируются, в покрытых лаком платах пс прозе ряются

Указания по измерению

Примечание

Продолжение табл. 11

Оооз-наче-

Пграметри сигнала

Положение органов управления

Указания по

Лримеча-

ПЛЗ

ТОЧ1О1 измерения

поляр-

яшиштудв, п

Дли- ельность, икс

Длд-тсль-

Пмавный регуля-

Переключатель

измерению

иве

яость

М1ШН~

Миль-

иск

ов-

ШН2-МОЛЬ-

макси-маль-

ность

Фрон-

тор амплитуда

полярности BI

нал

Г.ИЛЬ«

Н2Я

ная

ная

та, нс,не более

Кт2

_п

з.о

5.0

0,3

1.2

50

"60*

"1_Гб0"

- делитель подключена к

учетом

КтЗ

J—1

3,0

4,6

-

3,0

50

-■-

выходному гнезду 1112,при

возможного

Кт4

п

3,0

4,6

0,3

1,2

5G

-•-

3'iw скважность должна

изменения

Кт5

J—L

2,3

3,5

-

3.0

50

быть   s 5

напряжения

Кт7

V

0,8

1.8

0,3

1.2

50

Нормируемыми режимами

питания в

являются режимы в

пределах

контрольных точках

КтТ-Кт5;Кт7-Кт8; Кт10

4,95-5,253

Режимы в остальных

точках указали для

справок, не нормируются

Продолнрнпр табл. 12

Обозначение точки измерения

Параметру сигнала

Форма полярность

Амплитуда, В минимальная

ыак-

св-

маль-1 ная

нал

Лтательность

мкс максимальная

?линз— мат—

Длительность фронта, нс, не более

Кт8

J4-5_

0,4

1.2

3,0

50

КтЭ

л.

32

46

0,3

1,2

50

Положение органов I управления

Указшшя ио

Примеча-

Плавный регулятор амплитуда

Переключатель полярности га

измерении

нне

■60'

II

"ЦбО'

II

в покрытых платах

не проверяются.

При измерениях недопустимо замыкание щупом соседних контактов схемы ( особенно мик

росхем) , с целью

дредотэрещзяия таких :-этикан :1 ракомеидует-ся прл.гепят’ь пгольча-

Положение органов управления

Плавный регулятор амплитуды

Переключатель полярности BI

Параметры сигнала

Амплитуда,

длительность, мкс

IJ «О»

Указания по измерению

Примечание

тый щуп с достаточно острым концом

Таблица 13

Таблица сопротивлений устройства питания

Сопротивление, кОм

Обозначение точки измерения

на плате

в узле

минимальное

максимальное

минимальное

максимальное

У1/3—У1/4

•30

ОО

0,004

0,008

У1/2-У1/1

—»

_

0,014

1

0,018

У1/1—У1/5

2

3

2

У1/17— У1/18

1 • 103

5- 103

0,01

0 03

У1/21—У1/23

3

8

У1/28—У1/29

0.4

0.6

Р24срТ-У1/29

0.3

0,5

_

У1/8-У1/10

20

40

У1/9— У1/7

200

400

У1/10-У1/38

200

400

У1/36—У1/35

0,35

2,7

У1/37-У1/39

100

500

У1/19-У1/16

10

20

10

20

У1/15—У1/13

2.5

5

У1/13-У1/11

<Xj

сс

У1/34— У1/39

2.0

1

5.0

2.0

5,0

Кт)-У 1/29

2

Кт2—У1/29

1

1.5

КтЗ—У1/38

150

300

Кт4—У1/38

35

0

_

Кт5—У1/29

2

6

_

Ктб— У1/38

2

3

- Ш1/1—Ш1/2

0,2

0,04

Указания по измерению

Примечание

в приборе

минимальное

максимальное

_

_

Все измерения    проводить

вольтметром В7-26

Общий провод вольтметра

подключить ко второй точке,

проведенной в обозначении

Регулируемый резистор R24

Регулируемый резистор R32

Регулируемый резистор R35

—-

Тумблер В1 — во включенном положении

Таблица данных намотки трансформатора силового Тр1

Наименование

Номера обмоток

16

Экран

111

IV

V

Данные намотки

I. Вывод про-БОДОМ

МГТЛ 0,35 мм’

2 Номера вы-

30Д0В

1: 2: 3

4

11; 12

13; 14

15; 16

3 Марка провода

ПЭВ-2

М3

ПЭВ-2

4. Диаметр без изоляции, мм

0,45

0,355

=0,05

0.125

0.4

0,45

5. Ширина слоя. мм

43

44

43

42

42

б Число внт-ксв в слое

76

97

1

88

89

73

7. Число вилков

723

697

1.2

88

705

224

3 Кол. слоев

17

1

8

3

9. Изоляция между слоями, мм

K-I20XI

К-080Х 1

К-120Х2

К-080 X 1

K-I20XI

10 Изоляция сзерху обмотки

К-120Х.2

К-120Х2

K-I20X2

К-120Х2

К-120Х2

K-I20X2

11. Число выводов

3

1

2

2

2

12. Напряжение. В

112

108

11.6

100

31.5

13. Ток. А

026

0.03

0.3

0.S

14 Сопротивление, Ом

9.5

20

22

20,5

5

T;i6.nniui напряжений ycipoficma пягапнн

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

Генератор импульсов Г563

Зона

Поз. обозначение

Наименование

Кол.

Примечание

УВ

Устройство входное 5.089.000

1

УЗ

Устройство задержки 5.066.100

1

УД

Устройство длительности 5.066.099

1

ФВ

Формирователь выходкой 5.035.029

1

УП

Устройство питания 5.087.048

1

Устройство входное

R1

Резистор ППЗ-40 10 кОМ±Ю%

1

С1

Конденсатор К42У-2-160-1,0 ± 10 %

1

В1

Переключатель ПГМ-ПП2Н-У-2

1

Ки1

Кнопка малогабаритная КМ1-1

1

Ш1

Розетка приборная СР-50-73Ф

1

Плата устройства входного

1

У1

Резисторы

RI

ОМЛТ-2-1 кО.м±Ю%

1

R3. R4

ОМЛТ-0.25-470 Ом±Ю%

2

R5

ОМЛТ-0,25-300 Ом±Ю%

1

R6

ОМЛТ-0,25-9,1 кОм±Ю%

R7

ОМЛТ-0,25-2 кОи±Ю%

1

R8

СП5-1А-3.3 кОм

1

R9. R10

ОМЛТ-0,25-2,7 кОм±Ю%

1

R11

ОМЛТ-О.25-9.1 кОм±10э

1

RI2

СП5-1А-Ю кОм

1

R13

ОМЛТО.25-24 кО.м±Ю%

2

R14

ОМЛТ-0.25-470 Ом± Ю’/о

1

R15

ОМЛ Т-0,5-5,1 МОм ±10%

1

R16

ОМЛТ-0,25-150 Ом±10%

1

R17

ОМЛТ-0,25-91 кОм±Ю%

1

R18

ОМЛТ-О.25-7,5 кОм ±10%

1

RI9*

ОМЛ Т-0,25-1 кОм±Ю%

1

R20

ОМЛТ-О.25-1,2 кОм ±10%

1

R21

ОМЛТ-0,25-150 Ом±Ю%

1

R22

ОМЛТ-0,25-1,2 кОм±Ю%

1

R23

ОМЛТ-0,25-620 Ои±101’/

1

R24

ОМЛТ-О.25-1 кОм ±10%

1

Конденсаторы

С1

KM-6-H90-I.0 мкФ

1

С2

KM-56-M75-I000 пФ±10%

1

Зона

Поз. обозначение

С4

С5 С7. С8 С9, СЮ

С12, С13 СИ С15

Д1. Д2,

Д4, Д5.

Д6

ДЗ

MCI. МС2

МСЗ...

MCI1

R1 R2 CI

В1 Ш1

R1...R9

R1I

R12

R13

R14

RI5

R16

R17*

RI8

R19

R20

R22, 21

R23

Наименование

СГМ-3-500-Г-2000±5% KM-6M1500-S10 пФ±10% СГМ-3-500-Г-3000 ±5% КМ-6-Н90-1.0 мкФ

КМ-б-НЭО-1,0 мкФ

К73П-3-0.5±10%

Диод 2Д509А

Диод 2Д509А

Микросхема 125НТ1

Микросхема 133ТМ2

Устройство задержки Резисторы

ППЗ-40-10 кОм 10%

ППЗ-40-З.З кОм 10%

Конденсатор КМ-6-Н50-0.15 мкф Переключатель ПГМ-ПП2Н-К2 Розетки приборная СР-50-73Ф

Плата устройства задержки

Резисторы

СП5-1А-3.3 кОм

ОМЛТ-0,25-2 кОм±Ю% ММТ-4-47К±20%

ОМЛТ-0,25-510 Ом±Ю%

ОМЛТ-0,25-47 кОм±Ю% СП5-ВА1ИТ-3.3 кОм ±5%

ОМЛТ-0,5-1,3 кО.м±.10% ОМЛТ-О.25-2,2 кО.м±Ю% ОМЛ Т-0.25-1 кОм ±10% ОМЛТ-0.25-Ю0 Ом±Ю% ОМЛТ-О.25-1,2 кОм±10%

ОМЛ Т-0.25-24 Ои±Ю% ОМЛТ-О.25-1 кОи±Ю%

Кол.

1

1

2

2

3

1

5

  • 1

  • 2

9

1 I

1

1

1

I 1

1

1 I

1

1

1

1

1

Примечание

Параллельно

У1

•|.6-?-3,3 кОм

Зона

Поз. обозначение

Наименование

Кол.

Примечание

Конденсаторы

CI*

КТ-1-М75-18 пФ±10%—3

1

“0—27 пФ

С2

СГМ-Ь250-Г-51±5%

1

сз*

КТ-1-М75-27 пФ±10%—3

1

’10447 пФ

С4

СГМ-1-250-Г-120±5%

1

05*

СГМ-1-250-Г-68±5%

1

*51-7-120 пФ

06

СГМ-Ь250-Г-510±%

1

С7*

СГМ-1-250-Г-390±%

1

*390-^680

С8

СГМ-3-1000-Г-|300±5%

1

С9*

СГМ-2-250-Г-750±5%

1

*620-?-1200

СЮ

СГМ-4-500-Г-5100±5%

1

СП*

СГМ-4-250-Г-7500±5%

1

’6S00—9100 пФ

G12

СГМ-4-250-Г-0.01 ±5%

1

С13*

КМ-6-М 1500-0.01 мкФ±Ю%

1

*8200 пФ—

—0,015 мкФ

С14

К73П-3-0.05± 10%

1

05*

КМ-6-Й30-0.022 мкФ

1

*0.01-

С16

К73П-3-0,15±10%

1

—0.047 мкФ

С17*

KM-G-H30-0.1 мкФ

1

*0.047—

—0,15 мкФ-

С18

К73П‘3-0.5± 10%

1

09

КТ-1-М75-100 пФ±ю%—з

1

020

КМ-6-Н90-2.2 мкФ

1

С22

КТ-1-М75-100 пФ-^10%— 3

1

С23

К73П-3-0.5± 10%

1

С24

КМ-6-1190-2,2 мкФ

1

С25

KT-I-M75-100 пФ±Ю%—3

1

С26

КМ-6-М7501560 пФ ±5%

1

С27

КМ-6-Н90-2.2 мкФ

1

Сл8

КТ-1-М75-100 пФ±10%-3

1

Д1

Диод 2Д509А

1

Д2

Диод 2Д509А

1

MCI...

МСЗ

Микросхема 156АГ1А

1

Т1

Транзистор IT321A

1

Тр1

Трансформатор ТИМ94Т

3

Устройство длительности

R1

Резистор ППЗ-40 10 кОм 10%

1

В)

Переключатель ПГМ-ПП2Н-У-2

1 1

Зона

Поз. обозначение

Наименование

Кол.

Примечание

В2

Микротумблер МТ]

Плата устроПства длительности

1

1

У1

Резисторы

RI...R9

СП5-1А-3.3 кОм

9

R-I2

ММТ-4-47 к ±20%

1

R14

ОМЛ Т-0.25-47 кОм ±10%

1

R16

ОМЛТ-0.25-1,3 кОм ±10%

1

R17. R15

ОМЛТ-0.25-5Ю Ом ±10%

2

RI&

ОМЛТ-О.25-3 кОм±Ю%

1

Конденсаторы

СР

KT-I-M75-5.I пФ±10%—3

1

•0—18 пФ

С2

КТ-1-М75-39 пФ±10%-3

1

СЗ*

KT-I-M75-27 пФ±10%—3

1

•lO-j-47 пФ

С4

СГМ-1-250-Г-120±5%

1

С5*

СГМ-1-250-Г-68±5%

1

•51-М 20 пФ

Сб

СГМ-1-250-Г-510±5%

1

1

С7*

СГМ-1-250-Г-560 ±5%

•390 -г 680 пФ

С8

СГМЗ-1000-Г-1300±5%

1

С9»

СГМ-2-250-Г-750±5%

1

•620—12С0 пФ

СЮ

СГМ-4-500-Г-5100±5%

1

С11‘

СГМ-4-250-Г-7500±5%

1

•6800—8200 пФ

С12

СГМ-4-250-Г-0.01 ±5%

1

С13»

КМ-6-М 1500-0.01 мкФ±10%

1

•6800 пФ — —0,01 мкФ

Си

К73П-3-0,15±10%

1

CJ5*

КМ-6-Н30-0.033 мкФ

1

0.01—0,047 мкФ

СЮ

К73П-3-0.05±10э

С17*

КМ-6-Н30-0.1 мкФ

1

•0.047-—0.15 мкФ

CI8

К73ПЗ-0,5±10%

1

С20

KT-1-M75-J00 пФ±10%—3

1

C2I

КМ-6-Н90-2.2 мкФ

1

С22

К73П-3-0.5±10%

I

С25

КМ-6-Н90-2.2 мкФ

1

MCI

Микросхема 156АГ1А

1

Зона

Поз. обозначение

RI

R2

R3

R4

R5

R6

R7

R8

R9

R10

RH1

R12

R13

R14

RI5

R16

R17

С2

В1

В2

В4, ВЗ

Л1

Ш1

Ш2

RI

R2, R3

R4

R5

R7

R8, R9

RIO. R11

RI2

Наименование

Формирователь выходной

Резисторы

ППЗ-40-З.З кОм±10%

С2-10-2-165 Ом±1%

С2-10-1-249 Ом±1%

C2-10-I-499 Ом±1%

C2-I0-249 Ом±1%

С2-10-1-499 Ом±1%

С2-10-2-249 Ом±1%

С2-10-0,5-124 Ом±1%

С2-10-1-402 Ом±1%

С2-10-1-499 Ом±1%

С2-10-2-249 Ом ±4 %

ОМЛТ-2-1 кОм±5%

C2-I0-2-165 Ом± 1%

С2-10-1-402 Ом±1%

С2-10-0,5-124 Ом±1%

02-10-0,5-453 Ом± 1®/о

С2-10-0.5-56.2 Ом±1%

Конденсаторы

КМ-56-М47-51 пФ=5%

Переключатель ПГМ-5П4Н-Ш-2

Микротумблер МТ|

Мнкротумблер МТЗ

Индикатор ИНС-1

Вилка РШ2Н-1-29

Розетка приборная СР-50-73Ф

Плата формирователя выходного

Резисторы

ОМЛТ-0,25-3 кОм = Ю%

ОМЛТ-0,25-10 кОм±И0%

ОА4ЛТ-0.25-120 Ом±Ю%

ОМЛТ-0,25-300 Ом ±10%

ОМЛТ-2-820 Ом±10%

СП4-1В-1 кОм

ОМЛ Т-0,25-51 Ом ±10%

ММТ-4-1 кО.м±20%

Кол.

1

1

1 I

1

1 1

1 I

1

1 1

I

I I

1 I

1

1

2

1

1

1

1

2

1

2

1

2

2

1

Примечание

Зона

Поз. обозначение

Наименование

Кол.

Примечание

R13

ОМЛТ-2-2.7 кОм* 10%

1

RI4, R15

ОМЛТ-1-3,6 кОм* 10%

2

R16

ОМЛТ-2-2.7 кОм* 10%

1

R17, R18

ОМЛТ-0.25-300 Ом* 10%

2

RI9

ОМЛТ-О.25-33 Ом* 10%

1

R20

ОМЛТ-0.25-33 Ом* 10%

|

R21

ОМЛТ-0.25-200 Ом* 10%

1

R22, R23

ОМЛТ-О.о-12 кОм±ИО%

2

R24

СП4-1в-1 кОм

1

R25

ОМ Л Т-0.25-100 Ом* 10%

1

1

R26

О;МЛТ-0.25-24 кОм*5%

R27

ОМЛТ-0.25-1Ю кОм*Ю%

1

R28

ОМЛТ-О.25-1,5 кОм* 10%

1

R29

ОМЛТ-0.25-30 кОм*10%

1

R30

ОМЛТ-О.5-36 кОм* 10%

1

R3I

ОМЛТ-0.25-200 Ом* 10%

1

R32

ОМЛТ-0.25-Ю кОм±Ю%

1

R33

ОМЛТ-0.25-110 кОм* 10 ‘

1

R34

ОМЛТ-0.25-360 Ом* 10%

1

R35

ОМЛТ-0.25-120 кОм* 10%

1

R36

О МЛ Т-0.25-220 кОм* 10%

1

R37

ММТ-4-1 кОм *20%

Конденсаторы

1

с.1

КМ-6-Н90-2.2 мкФ—Б

1

С2

КТ-1-М 1500-390 пФ*Ю% -3

1

сз

КМ-6-Н90-2.2 мкФ—Б

1

Со

КМ-5б-М47-180*5%

1

150—300 пФ

С6. С7

КМ-6-Н90-2 2 мкФ—Б

2

Параллельно С" = 4 4 мкФ

СЮ

КМ-56-М47-36 пФ=5%

1

”27-68 пФ

С8*. С9"

Км-5б-М75-1000 пФ* 10%

2

510

1000 пФ

С12*

КМ-56-М47-Н0 пФ*5%

1

*82—130 пФ

С13, 04

К73П-3-1.0* 10%

2

Параллельное С= =2.0 мкФ

С15. СЮ

К73П-1.0*Ю%

2

07

KT-I-M75-36 пФ=5%-3

1

08

К73П-3-055* 10%

1

Д5...Д14

Диод 2Д509А

10

Зона

Поз. обозначение

Наименование

Кол

Примечание

MCI

Микросхема 156АГ1А

1

МС2

Микросхема 133ЛЛЗ

1

Транзисторы

Т1

2Т602Б

1

Т2

2Т602Б

1

ТЗ. Т4

2T9I4A

2

Т5. Тб

2Т904А

2

Г7. Т8

2Т602Б

2

Устройство питания

R1

Резистор ОМЛТ-0,5-470 кО.м=5%

1

Конденсаторы

С1

К50-ЗА-50-200

1

С2

К50-ЗА-50-100

1

СЗ. С4

K50-3A-300-50

2

С5

К50-ЗА-12-500

1

С6, С7

К50-ЗЛ-160-50

2

В!

Микротумблер МТЗ

1

В2

Микротумблер МТ!

1

Л1

Индикатор ИНС-1

1

Др!

Дроссель Д9

1

ИП]

Электрохимический счетчик машинного времени ЭСВ-2,5-!2,6

1

Пр1

Предохранитель ВП1-1-1,0А

1

TI ... ТЗ

Транзистор 2Т808А

Трансформатор

3

1

Ш1

Ш2

Вилка приборная

Розетка РГ1Н-1-5

1

1

Пр1. Пр2

Предохранитель ВП1-1-0.5Л

Транзисторы

Т1

2Т203

1

Т2

2Т602Б

I

ТЗ. Т4

П308

2

ТЗ. Тб

2Т602Б

2

Т7

П308

1

Т8

П308

1

Плата устройства питания

У!

Резисторы

R1

ОМЛТ-1-51 кОм ±5%

1

R2

ОМЛТ-1-5Ю Ом±Ю%

1

Зона

Поз. обозначение

Наименование

Кол.

Примечание

R3

ОМЛТ-О.5-4.3 к0м±5%

1

R4

О.ЧЛТ-0,25-1,2 кОм±Юс/-

1

R5. R6.

ОМЛТ 2-9,1 кОм±5%

2

R7

ОМЛТ-0,5-1.2 кОм±10%

1

R8

ОМЛТ-О.125-6,2 кОм±1б%

1

R9

ОМЛТ-0,5-5.1 к0м±5%

1

R10

ОМЛТ-О,25-24 кОм±5%

1

R11

ОМЛТ-0.123-180 Ом=Ю%

1

RI2

ОМЛТ-0,125-1.8 кОм±Ю%

1

RI3

C2-10-0.5-I кОм±1%

1

R14

C2-I0-0.5-GSI Ом±1%

1

R15

ОМЛТ-0,125-150 Ом±5%

1

R16

ОМЛТ-О.25-24 кОм±5%

1

RI7, RI8

ОМЛТ-0,125-150 Ом±5%

2

R19

ОМЛТ-О.25-1.2 кОм±Ю%

1

R20

СП5-1А-3,3 кОм

1

R2I. R22

ОМЛ Т-2-30 Ом ±5%

2

R23

С2-10-0.5-100 Оч±1%

1

R24

СП5-1А-100 Ом

1

R25

C2-I0-0,5-301 Ом±1%

1

R62

СП5-1А-2.2 кОм

1

R33

С2-10-0,5-392 Ом±|%

1

R34

C2-10-1-I кОм±1%

1

R35

СП5-1А-2.2 кОм

1

R36

ОМЛ Т-0,125-100 кОм ±10%

1

Конденсаторы

С1

КМ-6-Н90-1 мкФ

1

С2

КМ-56-М75-Ю00 пФ

1

сз

КМ-56-М75-51 пФ

1

С4

КМ-46-Н30-0.47 мкФ

1

Д1 ... Д4

Диод Д237Б

4

Д6 ... Д9

Диод Д237Б

4

дм

Стабилитрон 2С133А

1

Д15

Стабилитрон Д817А

1

Д16. Д17

Стабилитрон Д818Б

2

Д18-Д20

Стабилитрон Д8185

3

Д22

Диод 2Л509А

1

ДЭЗ

Стабилитрон Д814А

1

Д24. Д25

Стабилитрон Д818Б

2

дя

Диод 2Д509А

1

Зона

Поз. обозначение

Наименование

Кол.

Примечание

R1

Делитель

Резисторы

С2-10-2-909 Ом±1%

1

Допуокает-

R2

С2-10-0,125-110 Ом±1%

1

ся установ-

R3

С2-10-0.125-909 О.м±1%

1

к а резисто-

R4

С2-10-0,125-ТОО Ом±1%

1

ров ОМЛТ,

ПН

Розетка кабельная СР-50-74Ф

1

подобранных в соответствии с номиналом

П12...Ш4

Розетка приборная СР-50-73Ф

3

R1

Устройство повышения амплитуды

Резисторы

О 5VI Т-2-560 Ом±5%

1

*200—

5100 Ом

R2*

ОМЛТ-0.5-360 хОм±5%

1

R3

OAU1T-0.5-5J кОм±5%

1

С1

Конденсаторы

К73П-3-0.5 мкФ±10%

1

В1

Переключатель ПДМ1-1

1

Тр1, Тр2

Трансформатор импульсный МИТ-4В

2

Ш1, Ш2

Вилка хабельная СР-50-73Ф

2

Справочные данные о примененных микросхемах

Максимально допустимое напряженке между коллектором и

базой                                                       45

Максимально допустимое напряжение между коллектором и амиттером                                                45

Максимально допустимое напряжение между эмиттером и базой                                                        4

Максимально допустимый ток коллектора                    400 мА

Максимально допустимый импульсный ток коллектора         800 мА

Максимально допустимая суммарная импульсная мощность рассеяния рабочих элементов матрицы                        1.0 Вт

Диапазон рабочих температур от 213 до 398 К (от минус 60 до 125°С)

Рис. 2. Микросхема 133ТМ2

Выходное напряженке логическое «]» не менее 2.4 В Выходное напряжение логическое с0> не более 0.35 В

Рис. 3. Микросхема 156ЛГ1Л.

Рис. 4. Микросхема 133ЛАЗ

Входной ток при логическом «О» ие более 1,6 мА.

Входной ток при логичской «1» ие более 0,1 мА.

Выходное напряжение логического «0» не более 0,4 В.

Выходное напряжение логической «1» не меиее 2,4 В.

Максимальная потребляемая мощность не более НО мВт.

Максимальный потребляемый ток 18 мА

Температура от 213 до 398 К (от минус 60 до 125“С).

«Справочные данные по микросхемам (настоящего приложения) приводятся по документация поставщика этих изделий.

Схема проверки устройства питания

С уем о проверки устройства питаний

шг ,

цель

«<иг

+£2

1

Регулировав

Регулировка?

1 з

-Е г

5

+Е1

-El

7

Регулиробш!

Н

и,епь

(0X1

~Н5В;&ов ЗОГц/ИЮГц

1

2

] Лабораторный ~~I I абтотрансфорнапо^ | регулировочный проверяемое устройство питсния 1 ЛАТР-1    ,

ТТ 2258 , ~<<5Ь. ЗЗГц', POP Гц.

Приложение 7

УКАЗАНИЯ ПО ЗАМЕНЕ РАДИОЭЛЕМЕНТОВ

НА ПЕЧАТНЫХ ПЛАТАХ

В процессе эксплуатации прибора (при ремонте, настройке) на печатных платах, покрытых лаком, допускается не более двух перепаек для двухвыводных навесных элементов и одной перепайки для многовыводных навесных элементов з одном и том же монтажном отверстии.

  • 1. Замену навесного элемента, устанавливаемого с подгибкой выводов, производить следующим образом (см. рисунок) :

  • — откусить выводы заменяемого навесного элемента со стороны установки элемента на высоте 1,5—2 мм от поверхности платы;

  • — расплавить припой в монтажном отверстии, прикладывая электропаяльник или нагревательный элемент специальной установки для выпайки элементов к оставшемуся концу вывода навесного элемента со стороны его установки;

  • — в момент полного расплавления припоя вывод удалить с помощью пинцета со стороны, противоположной установке навесных элементов;

  • — излишки припоя удалить из отверстия отсосом;

  • — удалить подобным образом остальные выводы навесного элемента;

  • — проверить металлизацию монтажных отверстий и контактные площадки на отсутствие повреждений;

  • — установить и припаять требуемый навесной элемент;

  • — промыть место пайки спирто-бензиновой смесью с помощью кисти.

  • 2. Замен\ навесного элемента, устанавливамого без подгибки вывыдов, производить следующим образом:

  • — последовательно расплавить припой в каждом из монтажных отверстий, в которые впаяны выводы навесного элемента, подлежащего замене, и удалить прппой из отверстий отсосом;

  • — сиять навесной элемент с платы и удалить из монтажных отверстий остатки припоя;

  • — проверить металлизацию монтажа отверстий и контактные площадки на отсутствие повреждений;

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

к схеме проверки устройства питания

Зона

Поз. обозначение

Наименование

Кол

Приме

чание

RI

Резисторы ПП3.0.468.503 ТУ

Резисторы ПЭВ ГОСТ 6513—66

ППЗ-40-З.З кОм 10%

1

R2

ПЭВ-25-470 Ом 5%

1

R3

пэв-ю-16 Ом 5%

ПЭВ40-1.8 кОм 5%

1

R4

1

R5

ПЭВ-10-24 Ом 5%

1

Bl, В2

Микротуиблер МТ| 0 360 016 ТУ

2

Гн1...Гн4

Гнездо 0.364.005

4

Ш1

Вилка РШ2Н-1-200.364.002 ТУ

1

Установка навесного элемента ня плате;

I — навесной элемент, подлежащий замене; 2 — печатная плата; 3 — печатный проводник; 4 — припой

  • — установить и припаять требуемый навесной элемент;

  • — промыть места пайки спирто-бензиновой смесью с помощью кисти.

  • 3. При замене навесного элемента в печатном узле, имеющем лаковое покрытие, лак удалить нагретым скальпелем с поверхности паек осторожным соскабливанием.

С пеоблуженных частей контактных площадок лак удалять запрещается.

Произвести замену навесного элемента, как указано в п. 1.

Произвести местную лакировку с помощью кисти лаком, применяемым при влагозащите узла и сушить на воздухе в течение 4-х ч при температуре не выше 60’С. При сушке должна быть обеспечена вытяжная вентиляция.

  • 4. Замену многовыводных навесных элементов (микросхема н т. п.) производить следующим образом.

  • — включить установку (приспособление) для выпайкн многовыводных элементов со штырьковыми выводами;

  • — приложить установку (приспособление) к выводам элемента на ППМ;

  • — в момент полного расплавления припоя в монтажных отверстиях спять элемент с платы;

  • — удалить припой из монтажных отверстий на установке для выпайки с отсосом припоя.

Примечание. Допускается выпайка выводов многовыводного навесного элемента после выкусывания его (если это возможно).

  • — установить и припаять требуемый навесной элемент;

14в
  • — промыть места пайки спирто-бензнновой смесью с помощью кисти.

  • 5. Замену поврежденных навесных элементов (сопротивлений, конденсаторов, диодов и т. п.) допускается производить без выпайки выводов нз монтажного отверстия платы в тех случаях, когда конструкция печатного узла не позволяет производить замену навесных элементов по способу с выпай-кой выводов из монтажных отверстий.

В этом случае операцию производить следующим образом:

  • — откусить выводы заменяемого элемента у основания его корпуса. Оставшиеся выводы отогнуть под угол 90° наружу или внутрь в зависимости от плотности монтажа:

  • — выводы вновь устанавливаемого навесного элемента закрепить на выводах, впаянных в плату таким образом, чтобы длина вывода от корпуса вновь устанавливаемого навесного элемента до места спая была нс менее величины, оговоренной в ТУ на элемент. Выводы в местах закругления обжать плоскогубцами;

  • — места соединения выводов паять;

  • — промыть места паек спирто-бензнновой смесью с помощью кисти.

Примечание. Рекомендуется в процессе пайки применять теплоотвод, устанавливая его между корпусом навесного элемента и местом панки.

  • 6. Участок пайки и ремонта должен быть оборудован необходимыми средствами пожаротушения; должна соблюдаться техника безопасности;

  • — корпуса приборов, инструмента для пайки, приспособлений и блоков питания должны быть надежно заземлены;

  • — хранение флюса и спирто-бензиновой смеси должно осуществляться в специальных железных шкафах и плотно закрывающихся сосудах:

  • — на рабочих местах должна соблюдаться осторожность в обращении с огнем. Курение категорически запрещается;

  • — к выполнению работ допускаются тюдн, прошедшие специальную подготовку;

  • — при работе применять электропаяльники с напряжением питания 36 В. Электропаяльники с напряжением 220, 127 В применять категорически запрещается.

Протокол поверки прибора Г5—63

1 Контрольно-измерительная аппаратура:

  • — осциллограф универсальный С1—70 № --------

  • — электронно-счетный частотомер 43—38 №--------

  • — генератор парных импульсов Г5—26 № --------

  • — генератор сигналов ГЗ—56/1 № ________

  • — измеритель временных интервалов №------Тип ------

  • — источник постоянного тока №---------Тип ___________

2. Поверка на соответствие техническим требованиям.

  • 2.1. Поверка на соответствие техническим требованиям должна производиться после времени самоирогрева в течение 5 минут.

  • 2.2. Поверка должна производиться на нагрузке 1 кОм±5лемкости 80 пФ (основных импульсов) или 150 пФ (синхронизирующих импульсов) включая в эти значения емкость кабеля и емкость входа осциллографа.

  • 2.3. Результаты поверки сведены в таблицу.

    Наименование параметра

    а

    3si

    Технические данные

    Фактические данные

    Полярность, характер после-

    импульсы положительной

    довательности выходных им-

    н отрицательной полир-

    пульсов

    Параметры синхроимпульса:

    ности

    — длительность импульса

    мкс

    0,4—1,2

    — длительность фронта

    НС

    150

    • — амплитуда (и синх)

    • — выбросы н неравномерность в паузе между енн-

    в

    отисинх< 1 до и синх • '0

    хро нм пульсами

    Погрешность установки дли-

    в

    <0.2 и синх

    тельностп (т=0,1—1000) Погрешность установки периода    повторения    (Т =

    — (O.It-F-ЗО нс)

    = ]0 мкс — 200 мс)

    Погрешность установки периода повторения пар нмпуль-

    ±0.1 Т

    сов (Тп=50 мкс — 200 мс)

    Погрешность установки амп-

    +0.1 Тп

    лт уды (и)

    Параметры искажений основных ИМПУЛЬСОВ:

    ±(0,1и+0,6 В) для и=6—60 В ±(0.I5U+0.06 В) для и=0.6—6 В ±(0,2+0,006 В) для и=0.06—0,6 В ± (0.2и+1 мВ) для и сода в

    — дттельность фронта

    нс

    < 50

    • — длительность среза

    • — выброс на вершине импульса и в паузе после

    НС

    < 100

    импульса

    0,05и

    — неравномерность и наклон

    <0.05и при и=0.6—60 В

    вершины импульса и исходного уровня

    <0,!и при и=0,1—0,6 В

    Погрешность установки вре-

    ±(0.!Д+0.1 мкс)

    меиного сдвига основного нм-

    для Д<2 мкс

    пульса относительно импульса

    ±(0.1Д+0.3 мкс)

    синхронизации    (Д «■ 0 —

    для Д>2 мкс)

    2000 мкс)

    _

    Погрешность установки вре-

    ± (0,1Дп +0,3 мкс)

    меиного сдвига второго нм-

    при условии

    пульса пары относительно первого импульса пары

    2т+1 мкс<ДпС02Тп

    (Дп = 3 — 2000 мкс)

Наименование параметра

Технические данные

Фактические данные

Внешний запуск

а) импульсы обеих полярностей:

  • — длительность 0,1—3000 мкс

  • — частота повторения от одиночного до 100 кГц

  • — скважность ^- 2

  • — амплитуда 1—20 В при тф <1 мкс

10—50В при тф>1 мкс

б) синусоидальным напряжением:

  • — амплитуда 10—50 В

  • — частота повторения 0,05—100 к Гн

в) механическим однократным пускателем

Параметры делителя (ДЕЛИТЕЛЬ к Г5-63):

  • — входное сопротивление

  • — коэффициент ослабления

Временной сдвиг синхроимпульса относительно импульса внешнего запуска (амплитуда запуска = 2 В при скважности^ 10

Паразитная модуляция:

  • — длительность

  • — временного сдвига

— амплитуды

Параметры на выходе устройства повышения амплитуды (УПА) на нагрузке Rh=5 кП и емкости 50 пФ при подаче на вход основных импульсов т=0.1 — 10 мкс, U “30—60 В к скважности от ГО н более: коэффипннт передачи пряжения импульса длительность фронта длительность среза выбросы на вершине и ле импульса, неравномерность и наклон вершины

а)

6) и) г)

кОм

мкс

на

но нс

пое

импульс

импульс

импульс

I ±0.05

0,1 ±0,005 (5%)

0,01 ±0001 (10%)

< 0,4

0,003т+5 нс

0.003Д+5 нс

0.003Дп+5 пс

0.003U-*-0,005 В

> 1.7 <100 <150

<0,2 U

Схемы электрические принципиальные

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
