Методика поверки «ГСИ.Комплекты проверки усилителей» (СПАН.442629.120МП)

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

И.о. директора ФГУП

Д.И. Менделеева»

2019 г.

Государственная система обеспечения единства измерений Комплекты проверки усилителей

Методика поверки

Руководитель отдела координации работ по комплексному метрологическому обеспечению инновационных разработок

И.В. Владыкина

Ю.Г. Солонецкий

Ведущий инженер

г. Санкт-Петербург 2019 г.

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

  • 7.1 Внешний осмотр

  • 7.2 Опробование

  • 7.3 Проверка соответствия ПО изделия

  • 7.4 Определение метрологических характеристик (MX)

• 8 Оформление результатов поверки

Приложение А (рекомендуемое) Форма протокола первичной/периодической поверки.... 17

• 1.1 Настоящая методика поверки (далее - МП) устанавливает порядок проведения и оформления результатов поверки комплектов проверки усилителей (далее - изделий) и устанавливает методику их первичной и периодической поверок.

• 1.2 Интервал между поверками - 2 года.

• 2.1 При первичной и периодической поверке изделия выполнять операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 При несоответствии характеристик поверяемого изделия установленным требованиям по любому из пунктов таблицы 1 поверка прекращается и последующие операции не проводятся, за исключением оформления результатов по подразделу 8.3.

• 2.3 Методикой поверки не предусмотрена возможность проведения поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 3.1 При проведении поверки должны применяться средства измерений (СИ), вспомогательные устройства и оборудование, указанные в таблице 2.

Таблица 2

• 3.2 При проведении поверки допускается применять средства поверки, не приведенные в таблице 2, но обеспечивающие определение (контроль) метрологических характеристик, поверяемых СИ с требуемой точностью.

• 3.3 Используемые при поверке СИ и рабочие эталоны должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке (знак поверки).

• 3.4 Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 ч до начала поверки.

• 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009, ГОСТ 12.3.019-80, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые средства поверки.

• 4.2 К поверке допускаются лица, изучившие руководство по эксплуатации на изделие и настоящую МП, знающие принцип действия используемых средств измерений, освоившие работу с приборами и используемыми эталонами, имеющие достаточную квалификацию, прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и аттестованные в качестве поверителей.

• 5.1 Условия поверки изделия должны соответствовать условиям его эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

• 5.2 Операции по всем пунктам настоящей методики проводят при соблюдении следующих условий:

• - температура окружающего воздуха, °C...................................................20 ± 10;

• - относительная влажность воздуха, %..................................................от 30 до 80;

• - атмосферное давление, кПа.........................................................от 86 до 106,7;

• - напряжение питания, В........................................................................220 ± 5;

• - частота питающей сети, Гц..................................................................50 ± 0,5.

• 6.1 При подготовке к поверке:

• - проверить наличие действующих свидетельств (отметок) о поверке используемых средств поверки;

• - проверить соблюдения условий разделов 5 и 6 настоящей инструкции;

• - проверить правильность подключения и целостность электрических жгутов;

• - перед поверкой подготовить изделие и средства поверки в соответствии с их эксплуатационной документацией;

• - приступить к проведению операций поверки по п.7.4 после выдерживания изделия во включенном состоянии не менее 30 минут.

• 7.1.1 При внешнем осмотре проверить:

• - соответствие комплектности изделия эксплуатационной документации;

• - отсутствие механических повреждений;

• - исправность органов управления (четкость фиксации положения переключателей и кнопок, возможность установки переключателей в любое положение);

• - отсутствие нарушений экранировки линий связи;

• - отсутствие обугливания и следов разрушения и старения изоляции внешних токоведущих частей изделия;

• - отсутствие неудовлетворительного крепления разъемов;

• - подключение заземления изделия, проверочного пульта ПП-8 к шине заземления, а также проверить подключение заземления средств поверки;

• - наличие товарного знака фирмы-изготовителя, заводского номера изделия и состояние лакокрасочного покрытия.

• 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

• 7.2.1 Присоединить жгут СПАН.685621.549 изделия к разъёму «Питание» БПУ и источнику питания +27 В, кабель RS-232 к разъёму «RS-485» БПУ и персональному компьютеру (ПК).

• 7.2.2 Включить изделие, для чего подать (27±2,7) В с источника питания.

• 7.2.3 Включить ПК, установить на ПК с диска СПАН.467371.026 приложение «БПУ».

• 7.2.4 Запустить на ПК приложение «БПУ». Нажать кнопку «Автодиагностика» на форме «Метрология БПУ ».

• 7.2.5 После выполнения автодиагностики закрыть приложение «БПУ», снять напряжения питания с БПУ.

• 7.2.6 Результаты опробования считать положительными при выполнении следующих условий:

• - наличие в приложении «БПУ» зеленых «галочек» напротив всех модулей;

• - отсутствие всплывающих окон с критическими сообщениями программ автодиагностики.

При невыполнении данных условий дальнейшая поверка не проводится до устранения выявленных недостатков.

• 7.3.1 Запустить программу «БПУ». Идентификационные данные отображаются в наименовании формы в соответствии с рисунком 1.

Ш Метрология БПУ {BpuChannds.dll: версия 1.0.0; MD5 8c483ad7S4e4eb854b3fb27d23B3c580]

Порт:

Четность:

Поеерка

Скорость обмена:

Рисунок 1 - Идентификационные данные

• 7.3.2 Сравнить номер версии (идентификационный номер) программного обеспечения (ПО) БПУ, отображаемый на форме, с номером версии, указанным в разделе 1 СПАН.442629.120ПС.

• 7.3.3 Сравнить цифровые идентификаторы (контрольную сумму исполняемого кода) ПО изделия, отображаемые на форме, с цифровыми идентификаторами, записанными в разделе 1 СПАН.442629.120ПС.

• 7.3.4 Изделие считается выдержавшим проверку, если полученные идентификационные данные программного компонента (идентификационное наименование ПО, номер версии и цифровой идентификатор ПО), отображаемые на форме, соответствуют идентификационным данным, записанным в разделе 1 СПАН.442629.120ПС.

• 7.3.5 Закрыть приложение БПУ, выключить ПК. Снять питание с БПУ.

• 7.4.1 Определение абсолютной погрешности воспроизведения напряжения постоянного тока; определение абсолютной погрешности измерений силы постоянного тока воспроизводимого напряжения

  • 7.4.1.1 Подключить БПУ к пульту проверочному ПП-8, к источнику питания +27 Вик ПК в соответствии с рисунком 2.

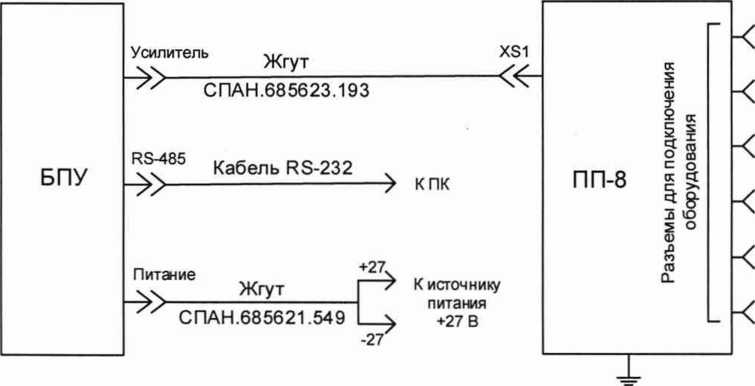

Рисунок 2 - Схема подключения БПУ к ПП-8, источнику питания и ПК

• 7.4.1.2 Собрать схему поверки, подключив вольтметр В7-78/1, мультиметр АРРА 505 в режиме измерения тока и нагрузочное сопротивление РСП-4-6 (см. Rh) к клеммам ПП-8 в соответствии с рисунком 3.

Перед началом поверки установить на Rh максимальное сопротивление.

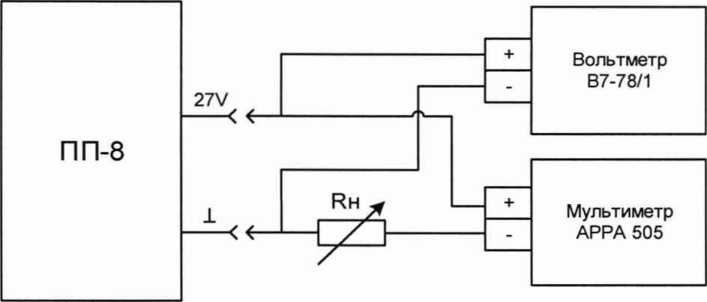

Рисунок 3 - Схема поверки

• 7.4.1.3 Запустить приложение «БПУ», при этом откроется окно «Поверка».

• 7.4.1.4 Нажать кнопку «1. ИК воспроизведения напряжения постоянного тока сети 27 В» (рисунок 4).

  	Порт	СОМ5          Скорость обмена    115200
  -О-			Поверка
  шомао	Четность:	Нет проверки
  По«ер«а	Измерения	От-ет по лоеерее

  Этаг.х определения MX

  1. ИК воспрокоедекня напрхжеюи поскикиого тока 27 В

  1. Определение MX ИК воспроизведения напряжения постоянного тока 27 В

  2. JIK воспроизведения напряжения переменного тока частотой 400 Гц UbI

  0.000 А 0.0 В

  3 ИК воспроизведения напряжения переменного тока частотой 400 Гц Св2

  4 ИК напряжения постоянного тока

  UDC1

  	1уст. Л	Uycr. В 27.0	1и?м. А	1», А	Ил. В	Л1. А	ли«.в
  		27.0

  I_____________________________________Начать поверку

  5. ИК напряжения постоянного тока

  UDC2



б. ИК напряжения постоянного тока

UDC3

• 7. ИК напряжения постоянного тока

UDC4

• 8. ИК напряжения переменного тока

UAC1

• 9. ИК напряжения переменного тока UAC2

Этапы определения NK - [О⁴.]

Рисунок 4 - Видеокадр «Определение MX ИК воспроизведения напряжения постоянного тока сети 27 В»

• 7.4.1.5 Нажать кнопку «Начать поверку» (название кнопки изменится на «Далее»), при этом кнопки меню «Этапы определения МХ» будут заблокированы.

• 7.4.1.6 При помощи нагрузочного сопротивления установить значение силы тока (1_уст) (0,1±0,05) А, контролируя его с помощью мультиметра АРРА 505 в режиме измерения тока. Вольтметром В7-78/1 измерить значение напряжения постоянного тока (U_3T, В), мультиметром АРРА 505 в режиме измерения тока измерить значение силы тока (1_эт, А) и записать их в соответствующие ячейки таблицы видеокадра со степенью точности для U_3T- Х,ХХ, 1_ЗТ - Х,ХХХ.

Чтобы зафиксировать измеренное изделием значение силы постоянного тока (1_Изм, А), необходимо после ввода U_3T, 1эт переместить курсор в другую ячейку или нажать «Enter».

Нажимая кнопку «Далее», повторить операции данного пункта для всех оставшихся устанавливаемых значений силы тока (1_уст, А) таблицы видеокадра.

Примечание - Полный перечень таблиц результатов проверок приведен в приложении А.

• 7.4.1.7 По результатам измерений программа вычисляет:

а) абсолютную погрешность воспроизведения напряжения постоянного тока AU_B, В, по формуле

AU_B = 27-U_3T,                                   (1)

где и_зт - напряжение постоянного тока, измеренное В7-78/1, В;

б) абсолютную погрешность измерений силы постоянного тока воспроизводимого напряжения AI, А, по формуле

AI ⁼ 1изм ^— 1эт,                                               (2)

где 1изм - сила постоянного тока, измеренная изделием, А;

1_ЗТ - сила постоянного тока, измеренная мультиметром АРРА 505 в режиме измерения тока, А.

• 7.4.1.8 После проведения последнего измерения кнопка «Далее» изменит название на «Завершить поверку». Нажать кнопку «Завершить поверку», при этом кнопки меню «Этапы определения МХ» будут разблокированы. При необходимости сохранения всех текущих результатов в файл необходимо нажать кнопку «Сохранить результаты поверки». При этом откроется окно, в котором необходимо указать имя файла и каталог, в котором файл будет сохранен, после чего нажать кнопку «Сохранить». После сохранения кнопка данного этапа проверки будет отмечена зеленой «галочкой».

Примечание - Окно, в котором необходимо указать имя файла и каталог, открывается только при первом сохранении. При последующих сохранениях результаты поверки будут дописываться в указанный файл.

Разобрать схему проверки.

7.43.1.9 Результаты поверки считать положительными, если:

• - максимальное значение абсолютной погрешности воспроизведения напряжения постоянного тока находится в допускаемых пределах ± 1,0 В;

• - максимальное значение абсолютной погрешности измерений силы постоянного тока воспроизводимого напряжения находится в допускаемых пределах ± 10 мА.

• 7.4.2 Определение абсолютной погрешности воспроизведения действующего напряжения переменного тока частотой 400 Гц; определение абсолютной погрешности воспроизводимой частоты напряжения переменного тока

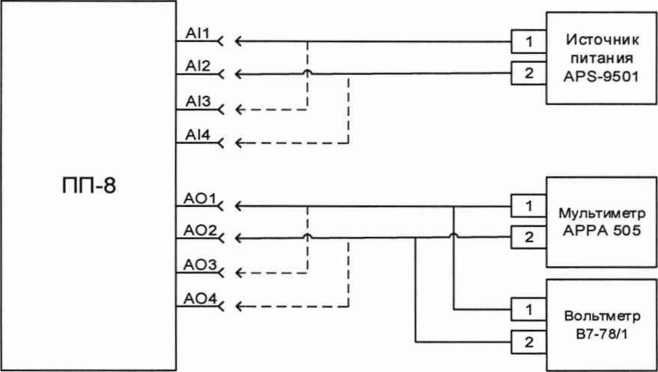

  • 7.4.2.1 Собрать схему поверки, подключив источник питания APS-9501 к клеммам АП, AI2, мультиметр АРРА 505 и вольтметр В7-78/1 к клеммам АО1, АО2 ПП-8 в соответствии с рисунком 5.



Рисунок 5 - Схема поверки

• 7.4.2.2 Нажать кнопку «2. ИК воспроизведения напряжения переменного тока частотой 400 Гц UbI »(рисунок 6).

• 7.4.2.3 Подать с источника питания на ПП-8 напряжение переменного тока 25 В 400 Гц.

• 7.4.2.4 Нажать кнопку «Начать поверку» (название кнопки изменится на «Далее»), при этом кнопки меню «Этапы определения МХ» будут заблокированы.

• 7.4.2.5 Измерить значения напряжения (U_3T, В) и частоты (fn-, Гц) переменного тока мультиметром АРРА 505 и вольтметром В7-78/1 (в режиме измерения частоты) соответственно и записать эти значения в соответствующие ячейки таблицы видеокадра со степенью точности для и_эт - Х,ХХХХ, f_3T - Х,Х.

Чтобы зафиксировать измеренное изделием значение напряжения переменного тока, необходимо после ввода U_3T переместить курсор в другую ячейку или нажать «Enter».

Нажимая кнопку «Далее», повторить операции данного пункта для всех оставшихся устанавливаемых значений напряжений (U_ycT, В) таблицы видеокадра.

Примечание -Для измерения напряжений 1 В и выше необходимо использовать вольтметр В7-78/1.

Старость обмена    115200

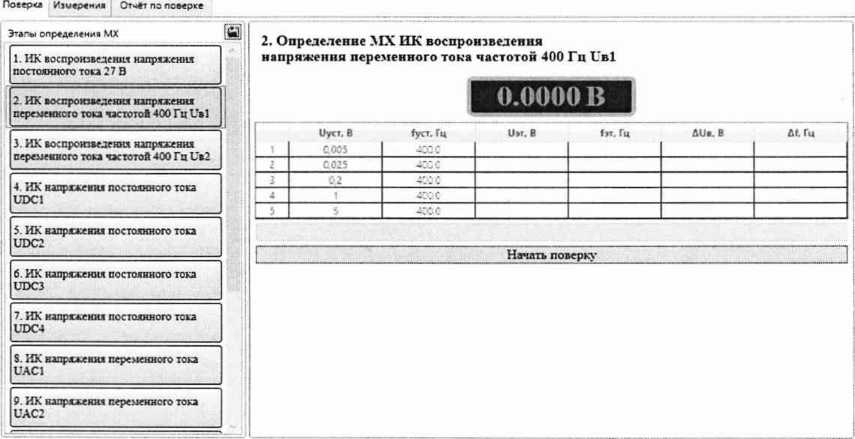

Рисунок 6 - Видеокадр «Определение MX ИК воспроизведения напряжения переменного тока частотой 400 Гц»

СОМ6

Порт.

Четность:

Нет проверки

Этапы определен» MX - [0%]

• 7.4.2.6 По результатам измерений программа вычисляет:

а) абсолютную погрешность воспроизведения напряжения переменного тока AUb, В, по формуле

AUb UycT—U₃t,

где и_Уст - устанавливаемое значение напряжение переменного тока, В; и_эт - напряжение переменного тока, измеренное мультиметром АРРА 505, В.

б) абсолютную погрешность воспроизводимой частоты напряжения переменного тока Af, Гц, по формуле

Af=400-f_3T,

где far-частота напряжения переменного тока, измеренная вольтметром В7-78/1, Гц.

• 7.4.2.7 После проведения последнего измерения кнопка «Далее» изменит название на «Завершить поверку». Нажать кнопку «Завершить поверку», при этом кнопки меню «Этапы определения МХ» будут разблокированы. При необходимости сохранения всех текущих результатов в файл необходимо нажать кнопку «Сохранить результаты поверки».

• 7.4.2.8 Нажать кнопку «3. ИК воспроизведения напряжения переменного тока частотой 400 Гц Ub2», подключить источник питания APS-9501 к клеммам AI3, AI4, мультиметр АРРА 505 и вольтметр В7-78/1 - к клеммам АОЗ, АО4 ПП-8 и повторить операции по пп. 7.4.2.3 - 7.4.2.7.

Разобрать схему проверки.

• 7.4.2.9 Результаты поверки считать положительными, если:

• - максимальное значение абсолютной погрешности воспроизведения напряжения переменного тока находится в допускаемых пределах ± (0,001 + 0,0Ги_уст) В;

• - максимальное значение абсолютной погрешности воспроизводимой частоты напряжения переменного тока находится в допускаемых пределах ± 2 Гц.

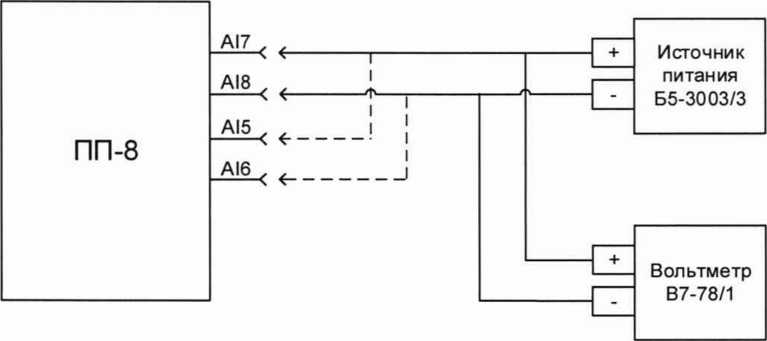

• 7.4.3.1 Собрать схему поверки, подключив источник питания Б5-3003/3 и вольтметр В7-78/1 к клеммам AI7, AI8 ПП-8 в соответствии с рисунком 7.



  Рисунок 7 - Схемы поверки

• 7.4.3.2 В окне программы «Поверка БПУ» нажать кнопку «4. ИК напряжения постоянного тока UDC1» (рисунок 8).

  Порт:

  COM4

  Скорость обмена: 115200

  Четность:

  Не: проверки

  Поверка

  Поверка

  Итиерения От«*т по поверке

  Этапы определения MX

  1. ИК воспроизведения напряжения постоянного тока 27 В

  4. Определение MX ИК напряжения постоянного тока VDC1

  2. НК воспроизвелеюи напряжения переменного тока частотой 400 Гц С»1

  0.0000 В

  3 ИК во.'проигяедення напряжения переменного тока частотой 400 Гц U»2

  4 НК напряжения постоянного тока UDC1

  1	Цуст. 8 ОСИ	Оиэм. В	и», в	ли. 8
  2	С !
  3
  L L	30

  Начать поверку

  5. ИК напряжения постоянного тока UDC2

• 6. ИК напряжения постоянного тока UDC3

• 7. ИК напряжения постоянного тока UDC4

• 8. ИК напряжения переменного тока UAC1

• 9. ИК напряжения переменного тока UAC2

Этапы определения МХ - [О*.]

Рисунок 8 - Видеокадр «Определение MX ИК напряжения постоянного тока»

• 7.4.3.3 Нажать кнопку «Начать поверку» (название кнопки изменится на «Далее»), при этом кнопки меню «Этапы поверки» будут заблокированы.

• 7.4.3.4 Установить на источнике питания Б5-3003/3 первое значение напряжения согласно таблице на видеокадре, записать показание вольтметра В7-78/1 (U_3T, В) в соответствующую ячейку таблицы видеокадра со степенью точности Х,ХХХ.

Нажимая кнопку «Далее», повторить операции данного пункта для всех оставшихся устанавливаемых значений напряжения (U_yCT, В) таблицы видеокадра.

• 7.4.3.5 По результатам измерений программа вычисляет следующие параметры:

а) абсолютную погрешность измерений напряжения постоянного тока AU, В, по формуле

AU = Uh3M-U3T,                               (5)

где и_Изм - напряжение постоянного тока, измеренное изделием, В;

и_эт - напряжение постоянного тока, измеренное В7-78/1, В.

• 7.4.3.6 После проведения последнего измерения кнопка «Далее» изменит название на «Завершить поверку». Нажать кнопку «Завершить поверку», при этом кнопки меню «Этапы определения МХ» будут разблокированы. При необходимости сохранения текущих результатов в файл необходимо нажать кнопку «Сохранить результаты поверки».

• 7.4.3.7 Подключить источник питания Б5-3003/3 и вольтметр В7-78/1 к клеммам AI5, AI6. В окне программы «Поверка БПУ» нажать кнопку «5. ИК напряжения постоянного тока UDC2».

• 7.4.3.8 Повторить измерения согласно пп. 7.4.3.3 - 7.4.3.6 для канала 2.

• 7.4.3.9 В окне программы «Поверка БПУ» нажать кнопку «6. ИК напряжения постоянного тока UDC3».

• 7.4.3.10 Повторить измерения согласно пп. 7.4.3.3 - 7.4.3.6 для канала 3.

• 7.4.3.11 Подключить источник питания Б5-3003/3 и вольтметр В7-78/1 к клеммам AI7, AI8. В окне программы «Поверка БПУ» нажать кнопку «7. ИК напряжения постоянного тока UDC4».

• 7.4.3.12 Повторить измерения согласно пп. 7.4.3.3 - 7.4.3.6 для канала 4.

Разобрать схему поверки.

• 7.4.3.13 Результаты поверки считать положительными, если максимальное значение абсолютной погрешности измерений напряжения постоянного тока находится в допускаемых пределах ± (0,001 + 0,01 U_h3m), В.

• 7.4.4 Определение абсолютной погрешности измерений напряжения переменного тока частотой 400 Гц

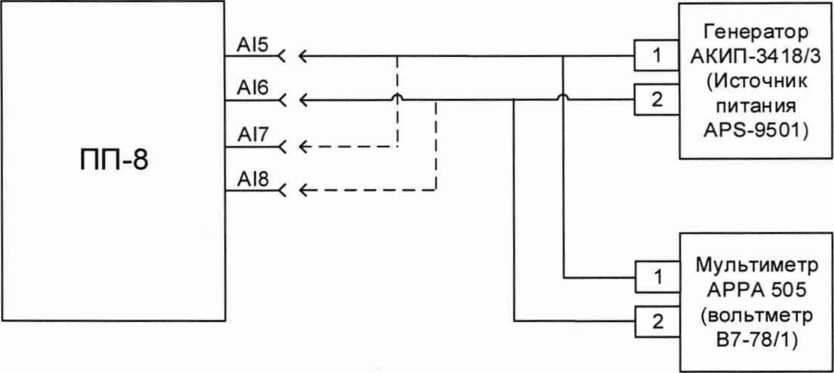

• 7.4.4.1 Собрать схему поверки, подключив источник питания APS-9501 к клеммам All, AI2, мультиметр АРРА 505 - к клеммам АО1, АО2 ПП-8 в соответствии с рисунком 9.

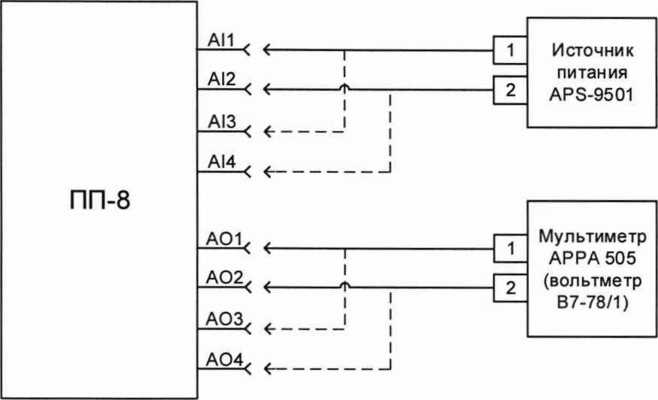

Рисунок 9 - Схемы поверки

• 7.4.4.2 В окне программы «Поверка БПУ» нажать кнопку «8. ИК напряжения переменного тока UAC1» (рисунок 10).

  Поееска

  Порт:

  Четность:

  СОМб

  Нет проверки

  /виерени» Отчет по поверке

  Этапы определения MX

  1 ИК всспроизведенк’ напряжения постоянного тока 27 В

  2. ИК воспроизведения напряжения переменного тока частотой 400 Гц U»1

  3. ИК воспроизведения напряжения переменного тока частотой 400 Гц U12

  4. ИК напряжения постоянного тока UDC1

  5. ИК напряжения постоянного тока UDC2

  Скорость обмена: 115200



  8. Определение MX ИК напряжения переменного тока UAC1

  0.0000 В

  ■.............	Цуст. В 0.005	1>и>м, 0	U»r. В	ди. в
  	0,025
  ! а	02
  	5

  Начать поверку

  ZZ1

б. ИК напряжения постоянного тока UDC3

• 7. ИК напряжения постоянного тока UDC4

S. ИК напряжения переменного тока UAC1

9. ИК напряжения переменного тока UAC2

Рисунок 10 - Видеокадр «Определение MX ИК 1 напряжения переменного тока»

• 7.4.4.3 Подать с источника питания на ПП-8 напряжение переменного тока 25 В 400 Гц.

• 7.4.4.4 Нажать кнопку «Начать поверку» (название кнопки изменится на «Далее»), при этом кнопки меню «Этапы поверки» будут заблокированы.

• 7.4.4.5 Измерить мультиметром АРРА 505 значение напряжения (и_эт, В) переменного тока и записать его в соответствующую ячейку таблицы видеокадра со степенью точности Х,ХХХХ, после чего нажать кнопку «Далее».

• 7.4.4.6 Повторить операции п. 7.4.4.5 для всех оставшихся устанавливаемых значений напряжения (U_yCT, В) таблицы видеокадра, используя вместо мультиметра АРРА 505 вольтметр В7-78/1.

• 7.4.4.7 По результатам измерений программа вычисляет абсолютную погрешность измерений напряжения переменного тока AU, В, по формуле (5).

• 7.4.4.8 После проведения последнего измерения кнопка «Далее» изменит название на «Завершить поверку». Нажать кнопку «Завершить поверку», при этом кнопки меню «Этапы определения МХ» будут разблокированы. При необходимости сохранения текущих результатов в файл необходимо нажать кнопку «Сохранить результаты поверки».

• 7.4.4.9 Подключить источник питания APS-9501 к клеммам AI3, AI4, мультиметр АРРА 505 - к клеммам АОЗ, АО4 ПП8. В окне программы «Поверка БПУ» нажать кнопку «9. ИК напряжения переменного тока UAC2».

• 7.4.4.10 Повторить измерения согласно пп. 7.4.4.3 - 7.4.4.8 для канала 2.

• 7.4.4.11 Собрать схему поверки, подключив генератор АКИП 3418/3 и мультиметр АРРА 505 к клеммам AI5, AI6 ПП-8 в соответствии с рисунком 11.

Примечание - Для подачи напряжения более 1 В необходимо вместо генератора АКИП 3418/3 подключать источник питания APS-9501. Для измерения напряжения 1 В и выше необходимо вместо мультиметра АРРА 505 подключать вольтметр В7-78/1.

Рисунок 11 - Схемы поверки ИК 3-6 напряжения переменного тока

• 7.4.4.12 В окне программы «Поверка БПУ» нажать кнопку «10. ИК напряжения переменного тока UAC3».

• 7.4.4.13 Нажать кнопку «Начать поверку» (название кнопки изменится на «Далее»), при этом кнопки меню «Этапы поверки» будут заблокированы.

• 7.4.4.14 На генераторе АКИП 3418/3 установить первое значение напряжения частотой 400 Гц согласно таблице на видеокадре.

• 7.4.4.15 Измерить мультиметром АРРА 505 (вольтметром В7-78/1) значение напряжения переменного тока (U_7r, В), записать измеренное значение в соответствующую ячейку таблицы видеокадра со степенью точности Х,ХХХХ, после чего нажать кнопку «Далее».

• 7.4.4.16 Повторить операции п. 7.4.4.15 для всех оставшихся устанавливаемых значений напряжения (U_>CT, В) таблицы видеокадра.

• 7.4.4.17 По результатам измерений программа вычисляет абсолютную погрешность измерений напряжения переменного тока AU, В, по формуле (5).

• 7.4.4.18 После проведения последнего измерения кнопка «Далее» изменит название на «Завершить поверку». Нажать кнопку «Завершить поверку», при этом кнопки меню «Этапы определения МХ» будут разблокированы. При необходимости сохранения текущих результатов в файл необходимо нажать кнопку «Сохранить результаты поверки».

• 7.4.4.19 Подключить источник питания к клеммам AI7, AI8. В окне программы «Поверка БПУ» нажать кнопку «11. ИК напряжения переменного тока UAC4».

• 7.4.4.20 Повторить измерения согласно пп. 7.4.4.13 - 7.4.4.18 для канала 4.

• 7.4.4.21 Подключить источник питания к клеммам AI5, AI6. В окне программы «Поверка БПУ» нажать кнопку «12. ИК напряжения переменного тока UAC5».

• 7.4.4.22 Повторить измерения согласно пп. 7.4.4.13 - 7.4.4.18 для канала 5.

• 7.4.4.23 Подключить источник питания к клеммам AI7, AI8. В окне программы «Поверка БПУ» нажать кнопку «13. ИК напряжения переменного тока UAC6».

• 7.4.4.24 Повторить измерения согласно пп. 7.4.4.13 - 7.4.4.18 для канала 6.

• 7.4.4.25 Результаты поверки считать положительными, если максимальное значение абсолютной погрешности измерений напряжения переменного тока находится в допускаемых пределах:

а) ± (0,001 + 0,01 U_IOM), В для ИК 1 - 4;

б) ± (0,01 + 0,01 и_юм), В для ИК 5, 6.

• 7.4.5 Определение абсолютной погрешности измерений разности фаз напряжений переменного тока частотой 400 Гц

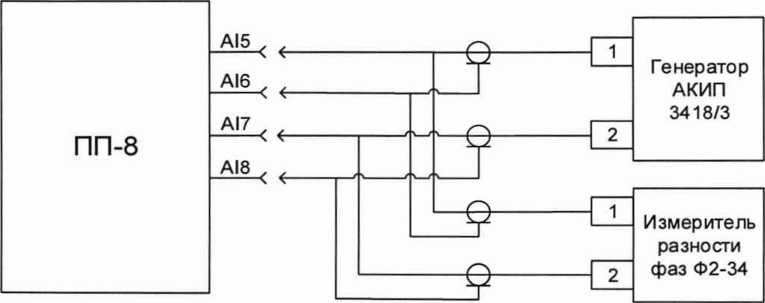

• 7.4.5.1 Собрать схему, подключив генератор АКИП 3418/3, измеритель разности фаз Ф2-34 к клеммам ПП-8 в соответствии с рисунком 12.

Примечание -Подавать на вход измерителя разности фаз Ф2-34 напряжение свыше 2 В без делителя не допускается. Необходимо использовать выносные делители 1:15, входящие в комплект Ф2-34.

Рисунок 12- Схема поверки

• 7.4.5.2 В окне программы «Поверка БПУ» нажать кнопку «14. ИК разности фаз напряжений переменного тока» (см. рисунок 12).

• 7.4.5.3 Установить на выходе 1 генератора АКИП 3418/3 напряжение 5 В частотой 400 Гц, на выходе 2 - напряжение 2 В частотой 400 Гц.

• 7.4.5.4 Настроить измеритель разности фаз Ф2-34, для этого после подачи сигналов на входы нажать кнопку «<р» на лицевой панели. Цикл установки нуля длится примерно 70 с. Об окончании цикла установки нуля свидетельствует периодическое свечение нижнего сегмента символьного разряда индикатора.

• 7.4.5.5 Установить на выходе 1 генератора АКИП 3418/3 первое значение разности фаз согласно таблице на видеокадре

  115’00





  соме

  Нет проверки

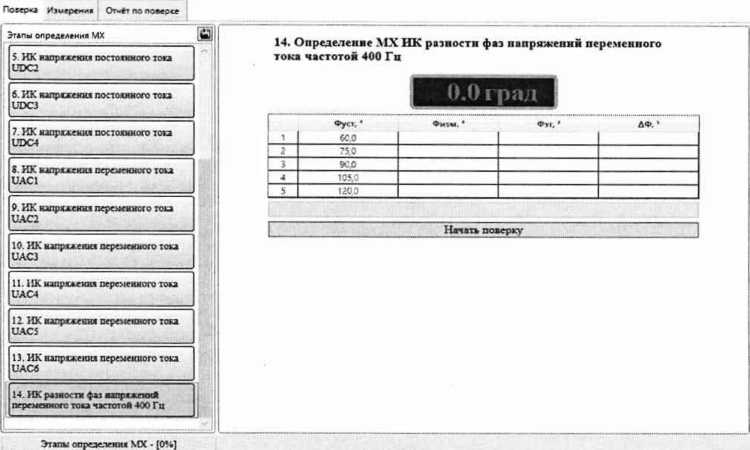

  Рисунок 13 - Видеокадр «Определение MX ИК разности фаз напряжений переменного тока частотой 400 Гц»

• 7.4.5.6 Измерить измерителем разности фаз Ф2-34 (ф_эт, °) значение разности фаз напряжений переменного тока, записать измеренное значение в соответствующую ячейку таблицы видеокадра со степенью точности Х,ХХ, после чего нажать кнопку «Далее».

• 7.4.5.7 Повторить операции по п. 7.4.5.6, устанавливая на выходе 1 генератора АКИП 3418/3 оставшиеся значения разности фаз ((руст) таблицы видеокадра.

• 7.4.5.8 По результатам измерений программа вычисляет абсолютную погрешность измерений разности фаз напряжений переменного тока Дф по формуле

Д(р= физм ~ фэт,                                     (6)

где физм - разность фаз, измеренная изделием, град;

фэт - разность фаз, измеренная измерителем Ф2-34, град.

• 7.4.5.9 После проведения последнего измерения кнопка «Далее» изменит название на «Завершить поверку». Нажать кнопку «Завершить поверку», при этом кнопки меню «Этапы определения МХ» будут разблокированы. При необходимости сохранения текущих результатов в файл необходимо нажать кнопку «Сохранить результаты поверки».

Разобрать схему проверки.

• 7.4.5.10 Результаты поверки считать положительными, если максимальное значение абсолютной погрешности измерения разности фаз напряжений переменного тока частотой 400 Гц находится в допускаемых пределах ± 2°.

• 8.1 Результаты измерений, полученные в результате поверки заносят в протокол. Рекомендуемая форма протокола приведена в приложении А.

• 8.2 Положительные результаты поверки изделия оформить свидетельством о поверке в соответствии с Порядком проведения поверки средств измерений.

• 8.3 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики изделие к дальнейшей эксплуатации не допускается и выдается извещение о непригодности в соответствии с Порядком проведения поверки средств измерений. В извещении указывается причина непригодности и приводится указание о направлении в ремонт или невозможности дальнейшего использования изделия.

• 8.4 Знак поверки наносится на свидетельство о поверке.

(рекомендуемое)

ПРОТОКОЛ поверки №______

комплекта проверки усилителей

серия_______зав. №____________

• 1 Вид поверки..............................................................................................

• 2 Дата поверки.............................................................................................

• 3 Условия поверки:

  • 3.1 Температура окружающего воздуха, °C..........................................................

  • 3.2 Относительная влажность воздуха, %............................................................

  • 3.3 Атмосферное давление, мм рт. ст..................................................................

• 4 Используемые средства измерений:

• 5 Поверка проводится согласно документу «Комплекты проверки усилителей. Методика

поверки СПАН.442629.120МП»

• 6 Результаты поверки:

6.1 Внешний осмотр.......................................................................................

• 6.2 Опробование............................................................................................

• 6.3 Метрологические характеристики:

Таблица А.1 Результаты определения абсолютной погрешности воспроизведения напряжения постоянного тока и абсолютной погрешности измерений силы постоянного тока воспроизводимого напряжения

Максимальное значение абсолютной погрешности воспроизведения напряжения постоянного тока составило_________и находится в допускаемых пределах ± 1,0 В.

Максимальное значение абсолютной погрешности измерений силы постоянного тока воспроизводимого напряжения составило______и находится в допускаемых пределах ± 10 мА.

Таблица А.2 Результаты определения абсолютной погрешности воспроизведения напряжения переменного тока частотой 400 Гц и абсолютной погрешности воспроизводимой частоты напряжения переменного тока (UbI)

Максимальное значение абсолютной погрешности воспроизведения напряжения переменного тока составило__________и находится в допускаемых пределах ± (0,001 + 0,01 и_уСт) В.

Максимальное значение абсолютной погрешности воспроизводимой частоты напряжения переменного тока составило_________и находится в допускаемых пределах ± 2 Гц.

Таблица А.З Результаты определения абсолютной погрешности воспроизведения действующего напряжения переменного тока частотой 400 Гц и абсолютной погрешности воспроизводимой частоты напряжения переменного тока (Ub2)

Максимальное значение абсолютной погрешности воспроизведения напряжения переменного тока составило__________и находится в допускаемых пределах ± (0,001 + 0,01 и_Уст) В.

Максимальное значение абсолютной погрешности воспроизводимой частоты напряжения переменного тока составило_________и находится в допускаемых пределах ± 2 Гц.

Таблица А.4 Результаты определения абсолютной погрешности измерений напряжения постоянного тока (Udci)

Максимальное значение абсолютной погрешности измерений напряжения постоянного тока составило________и находится в допускаемых пределах ± (0,001 + 0,01 Уизм) В.

Таблица А.5 Результаты определения абсолютной погрешности измерений напряжения постоянного тока (Udc2)

Максимальное значение абсолютной погрешности измерений напряжения постоянного тока составило________и находится в допускаемых пределах ± (0,001 + 0,01 -Уизм) В.

Таблица А.6 Результаты определения абсолютной погрешности измерений напряжения постоянного тока (Udc3)

Максимальное значение абсолютной погрешности измерений напряжения постоянного тока составило________и находится в допускаемых пределах ± (0,001 + 0,01 -Уизм) В.

Максимальное значение абсолютной погрешности измерений напряжения постоянного тока составило________и находится в допускаемых пределах ± (0,001 + 0,01 и_ИЗм) В.

Таблица А.8 Результаты определения абсолютной погрешности измерений действующего напряжения переменного тока Uaci

Максимальное значение абсолютной погрешности измерений напряжения переменного тока составило___________и находится в допускаемых пределах ± (0,001 + 0,01 Сизм) В.

Таблица А.9 Результаты определения абсолютной погрешности измерений действующего напряжения переменного тока Uac2

Максимальное значение абсолютной погрешности измерений напряжения переменного тока составило___________и находится в допускаемых пределах ± (0,001 + 0,01 и_ИЗм) В.

Максимальное значение абсолютной погрешности измерений напряжения переменного тока составило____________и находится в допускаемых пределах ± (0,001 + 0,01 Uh3.m) В.

Таблица А. 11 Результаты определения абсолютной погрешности измерений действующего напряжения переменного тока Uac4

Максимальное значение абсолютной погрешности измерений напряжения переменного тока составило___________и находится в допускаемых пределах ± (0,001 + 0,01 и_Изм) В.

Таблица А. 12 Результаты определения абсолютной погрешности измерений действующего напряжения переменного тока Uacs

Максимальное значение абсолютной погрешности измерений напряжения переменного тока составило___________и находится в допускаемых пределах ± (0,01 + 0,01 и_Изм) В.

Максимальное значение абсолютной погрешности измерений напряжения переменного тока составило____________и находится в допускаемых пределах ± (0,01 + 0,01 Уизм) В.

Таблица А. 14 Результаты определения абсолютной погрешности измерений разности фаз напряжений переменного тока

Максимальное значение абсолютной погрешности измерений разности фаз напряжений переменного тока составило________и находится в допускаемых пределах ± 2°.

Таблица А. 15 - Идентификационные данные программного обеспечения

Полученные в ходе проверки идентификационные данные метрологически значимой части ПО __________ соответствуют данным, приведенным в разделе 1 паспорта

СПАН.442629.120ПС на поверяемое средство измерений.

8 Дата очередной поверки...........................................................................

Поверитель:

22
