Методика поверки «ГСИ. Газоанализаторы ИКТС-11» (МП-242-1250-2011)

УТВЕРЖДАЮ Руководитель ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

________Н.И. Ханов

,       .. ...       .. у

"23“ ноября 2011 г.

Государственная система обеспечения единства измерений Газоанализаторы ИКТС-11 Методика поверки МП-242-1250-2011

Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ГЦИ СИ ФГУП «ВПИИМ им. Д.И. Менделеева»

/Ц '        Л. А. Конопелько

/ / «____»

/^Ри^аботал .•        ■ Инженер

1.^"^ /А. Л. Матвеев

Санкт-Петербург 2011 г.

Настоящая методика поверки распространяется на газоанализаторы ИКТС-11 (далее - газоанализаторы), изготавливаемые ЗАО "Проманалитприбор" и устанавливает методику их первичной поверки при выпуске из производства, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

• 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1.....Операции поверки

• 1.2 Гели при проведении юй или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2......■ Средства поверки

Наименование малинного средина измерений или всномонисльною средина поверки, номер доку мен га. решамешнрующею юхничсскпс фсбования к срсд-иву. метрологические и щхничсские харакюрисiики

Ьаромир-анероид кош рольный М-67. I У 2504-1797-75. диапазон измерения атмосферного , ишления 01 610 до 790 мм pi. u. hoi pci иное i ь i 0.8 мм pi. и.

Психрометр аспирационный М-34-М. I 1’1 111 405132.001 -92 I У. днапаюн измерения of носшелыюй влажное in oi 10 до 100%

lep.Mo.MCip piyiiii.iii исклянный лабораторный ГЛ4. ГОСТ 28498-90, диапазон измерений or О до 50 ¹’С. цена деления 0,1 °C

Секундомер механический СОЛир. ГУ 25-1894.003-90. класс гочносш 2

Трубка поливинилхлоридная (I IBX) 6x1.5 мм по ГУ 64-2-286-79

Вентиль ючной рщулнровки В ГР-1 (или В'11’-1-Ml60), диапазон рабочею давления (0-150) кгс/см”. диаметр условного прохода 3 мм

Рогамшр РМ-А-0.16 1 5’3. ГОС Т 13045-81. верхняя граница диаиаюна измерений обьс.мною расхода 0.16 м. ч. кл. гочноип 4

Волы мир универсальный цифровой В7-38. ХВ2.710.031 1У. диапазон измерений силы пос тоянного тока до 2 А

1 С в баллонах под давлением но ТУ 6-16-2956-92 с изм. jVv№ 1...7 (характсри-ciiiKii приведены в Приложении А)

Нр имечания:

: I) все средина измерений должны иметь действующие свидетельства о поверке;

• 2) допускайся использование других средств поверки, обеспечивающих определение метрологи-: ческих харак|срииик с ipcoyexioii точностью.

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать "Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03). утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

• 3.5 К поверке допускаются лица, изучившие руководство по эксплуатации газоанализатора ИГРА. 170.00.000 РЭ и прошедшие необходимый инструктаж.

• 3.6 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• - температура окружающей среды, °C                                            20 ± 5

• - диапазон относительной влажности окружающей среды, %                   от 30 до 80

• - атмосферное давление, кПа                                                    101,0 ± 4,0

мм рт.ст.                                                 760 ± 25

• - расход ГС (если не указано иное). дмПмин, не менее                                   2

• 5.1 Выполнить мероприятия по обеспечению условий безопасности.

• 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

• 5.4 Выдержать газоанализатор при температуре поверки в течение не менее 2 ч.

• 5.5 Подготовить газоанализатор к работе в соответствии с руководством по эксплуатации ИГРА. 170.00.000 РЭ.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям раздела 3 руководства по эксплуатации ИГРА. 170.00.000 РЭ;

• - соответствие маркировки требованиям раздела 11 руководства по эксплуатации ИГРА. 170.00.000 РЭ;

• - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

  • 6.2.1 При опробовании проводится проверка функционирования газоанализатора согласно разделам 6 или 7 (в зависимости от исполнения газоанализатора) руководства по эксплуатации ПГТА. 170.00.000 РЭ.

  • 6.2.2 Результаты опробования считают положительными если по окончания времени прогрева на дисплее газоанализатора отображается измерительная информация.

• 6.3 Подтверждение соответствия программного обеспечения

  • 6.3.1 Программное обеспечение газоанализаторов исполнений ИКТС И и ИКТС 11.1 идентифицируется путем вывода на дисплей номера версии по запросу пользователя через меню про-

граммы. Номер версии программного обеспечения находится на вкладке “О программе” главного меню газоанализатора.

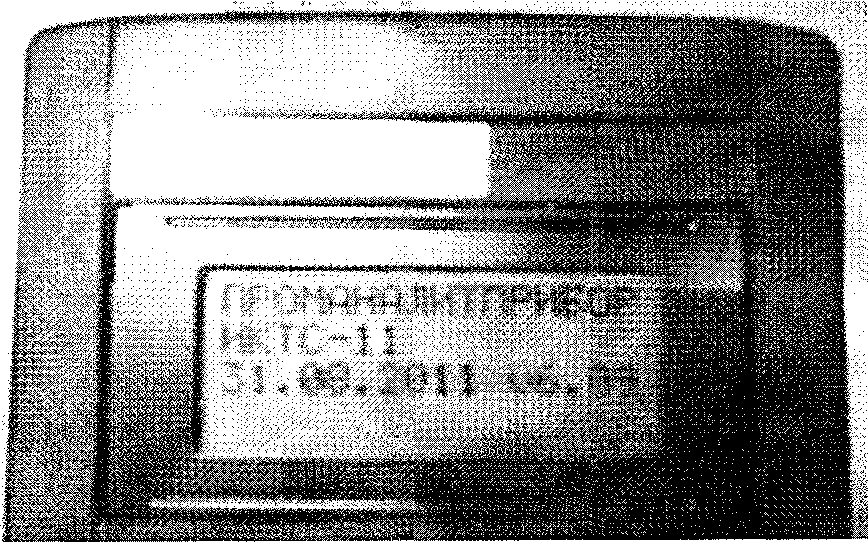

Рисунок 1..........Результаты определения номера версии программного обеспечения газоанализатора

ИКТС-11

Программное обеспечение газоанализаторов исполнения ИКТС 11.М идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Рисунок 2 - Результаты определения номера версии программного обеспечения газоанализатора ИКТС-11 Л1

• 6.3.2 Результаты идентификации программного обеспечения считают положительными если номер версии соответствует указанному в описании типа.

6.4 Определение метрологических характеристик

• 6.4.1 Определение основной погрешности

Определение основной погрешности газоанализатора проводить по схеме, приведенной на рисунке Б.1 Приложения Б, при подаче ГС (таблица А.1 Приложения А) в нос. ie. юва тел внос i и:

• 1) при первичной поверке

-№№ 1-2-3-4-3-2-1-4,

• 2) при периодической поверке

-№№1-2-3-4.

Определение основной погрешности газоанализатора проводить в следующем порядке:

Г) собрать газовую схему, представленную на рисунке Б. 1 Приложения Б:

• 2) подать на газоанализатор 1'С № 1;

• 3) по дисплею газоанализатора не ранее чем через 30 с произвести отсчёт установившихся показаний газоанализатора;

• 4) повторить операции по пн. 2)..........3) для всех ГС (таблица АЛ Приложения А).

По показаниям цифрового вольтметра, подключенного к аналоговому выходу газоанализатора, рассчитать объемную долю кислорода на входе газоанализатора по формуле:

20

где С,      - результат измерений объемной доли кислорода в /-ой точке поверки, %;

С₍.      - значение объемной доли кислорода, соответствующее верхней границе диапазо

на измерений, %;

/₍       - значение токового выходного сигнала при подаче Гой ГС. мА.

Значение основной абсолютной погрешности газоанализатора в /-ой точке поверки А.,

% об.д. (для диапазона измерений от 0 до 5 % об.д.) находят по формуле:

A₍=C,-С'’,                                    (2)

гае С;’      - действительное значение объемной доли кислорода, указанное в паспорте i-й

ГС. %.

Значение основной относительной погрешности газоанализатора в Гой точке поверки о., % (для диапазона измерений свыше 5 до 21 % об.д.) находят по формуле:

С ^с^!>

3, =2А.....±г.......100.                                      (3)

С

• 6.4.2 Результат считают положительным, если:

Г) основная погрешность газоанализатора в каждой точке поверки нс превышает ± 0.12 % об.д. (для диапазона измерений от 0 до 5 % об.д) или ± 2,5 % отн. (для диапазона измерений свыше 5 до 21 % об.д.).

2) разность между показаниями дисплея газоанализатора и значением объемной доли кислорода, рассчитанным по аналоговому выходу, не превышает 0,2 в долях от пределов допускаемой основной погрешности.

• 6.4.2 Определение вариации показаний

• 6.4.2.1 Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной погрешности газоанализатора но п. 6.4.1 при подаче ГС №3.

• 6.4.2.2 Оценку вариации показаний газоанализатора гу, в долях от пределов допускаемой основной относительной погрешности, находят по формуле:

■100,

где (к’Хк‘ - результаты измерений объемной доли кислорода при подаче ГС № 3. при подходе к точке поверки со стороны больших и меньших значений, %;

- пределы допускаемой основной относительной погрешности газоанализатора, %.

• 6.4.2.3 Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

• 6.4.3 Определение времени установления показаний газоанализатора

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности газоанализатора по п.6.4.1 при подаче ГС №1 и ГС № 4 в следующем порядке:

• 1) подать на газоанализатор ГС №4, зафиксировать установившееся значение показаний газоанализатора;

• 2) рассчитан, значение, равное 0.9 oi показаний газоанализаюра. полученных в л. 1):

• 3) подан, на газоанализатор ГС №;1. дождаться установления показаний iазоаналианора. о 1 сое.иннпь |р)бку oi газоанализаюра и продуть гатовхю линию ГС №4 в течение не менее 3 мин. кием подсоедини и, jp\oK\ к 1 а$оанализа1ору и включи i ь секс ндомер. Зафиксирован, время доснгжения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Результат считают положительным, если время установления показаний не превышает 10 с.

• 7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке) согласно ПР 50.2.006-94. На оборотной стороне свидетельства о поверке указывают:

• - перечень эталонов, с помощью которых произведена поверка газоанализатора;

• - перечень влияющих факторов с указанием их значений;

• - метрологические характеристики газоанализатора;

• - указание на наличие Приложения протокола поверки (при его наличии);

• - дату поверки;

• - наименование подразделения, выполнявшего поверку.

Свидетельство о поверке должно быть подписано:

На лицевой стороне:

• - руководителем подразделения, производившего поверку,

• - поверителем, производившим поверку;

На оборотной стороне:

• - руководителем подразделения, производившего проверку (не обязательно),

• - поверителем, производившим поверку.

• 7.3 При отрицательных результатах газоанализаторы не допускают к применению. В технической документации газоанализатора делают отметку о непригодности, выдают извещение установленной формы согласно ПР 50.2.006-94 и аннулируют свидетельство о поверке.

Приложение А

(обязательное)

Перечень газовых смесей, используемых при поверке

Таблица А.1 - Технические характеристики ГС для определения MCipo.toi ических характеристик газоанализатора

Приложение Б (обязательное)

• 4 -.....блок измерительный газоанализатора;

• 5 ..........зонд измерительный;

• 6  вольтметр цифровой.

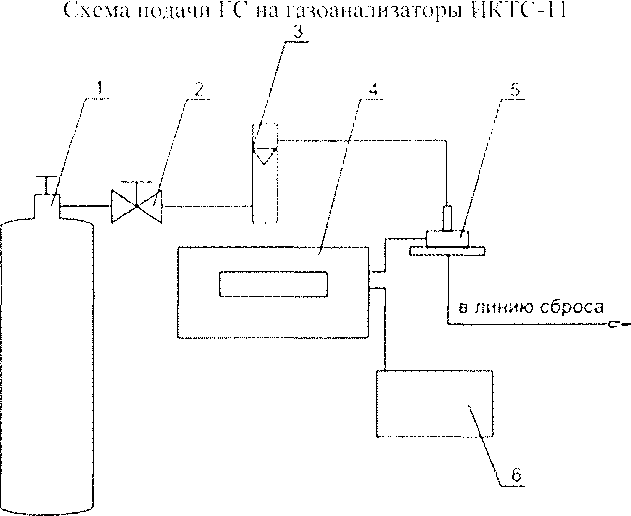

Рисунок Б. 1 Схема подачи ГС на газоанализаторы
