УТВЕРЖДАЮ

Нач«Воентест» 1Q РФ

А 'Л

_ А.Ю. Кузин

2008 г.

ИНСТРУКЦИЯ

Осциллографы стробоскопические широкополосные 86100С с модулями 86112А, 54754А фирмы «Agilent Technologies», Малайзия

МЕТОДИКА ПОВЕРКИ

г. Мытищи, 2008 г.

Настоящая методика распространяется на осциллографы стробоскопические широкополосные 86100С с модулями 86112А, 54754А (далее по тексту - осциллографы) производства фирмы «Agilent Technologies», Малайзия и устанавливает порядок и объем их первичной и периодической поверки.

Межповерочный интервал - 1 год.

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

• 2.2 Вместо указанных в таблице 2 средств измерений разрешается применять другие аналогичные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 3.1 К поверке осциллографа допускаются лица, имеющие высшее или среднее специальное образование, квалификационную группу по электробезопасности не ниже 4 с напряжением до 1000 В, прошедшие инструктаж по технике безопасности при работе с электронным измерительно-испытательным оборудованием, и опыт практической работы.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные “Правилами технической эксплуатации электроустановок потребителей”, “Правилами техники безопасности при эксплуатации электроустановок потребителей”, а также изложенные в руководстве по эксплуатации на приборы, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• •  температура окружающего воздуха, °C

  23 ±5;

  65 ± 15;

  100 ±4 (750 ±30);

  220 ±4,4;

  50 ±0,5.

• •  относительная влажность воздуха, %

• •  атмосферное давление, кПа (мм рт. ст.)

• •  напряжение питающей сети, В

• •  частота питающей сети, Гц

• 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать приборы в условиях, указанных в п. 4.1, в течение1 ч;

• - выполнить операции, оговоренные в руководстве по эксплуатации на поверяемый осциллограф по его подготовке к поверке;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев приборов для установления их рабочего режима.

• 6.1.1 При проведении внешнего осмотра и проверке комплектности должно быть установлено соответствие осциллографа следующим требованиям:

• - наружная поверхность не должна иметь следов механических повреждений, которые могут влиять на работу прибора и его органов управления;

• - разъемы должны быть чистыми;

• - соединительные провода должны быть исправными;

• - комплектность осциллографа должна соответствовать указанной в технической документации фирмы-изготовителя.

• 6.1.2 Габаритные размеры осциллографа должны быть не более 629x425,5x215,1 мм.

• 6.1.3 Масса осциллографа должна быть не более 17,9 кг.

• 6.1.4 Результаты внешнего осмотра считать положительными, если внешний вид осциллографа соответствует всем перечисленным требованиям, габаритные размеры не более 629x425,5x215,1 мм, масса не более 17,9 кг.

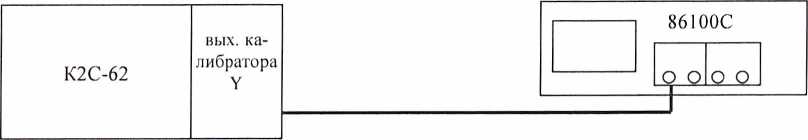

• 6.2.1 Подготовить осциллограф к работе в соответствии с технической документацией фирмы-изготовителя. Проверить отсутствие сообщений о неисправности в процессе загрузки осциллографа. Проверить работоспособность ЖКИ, диапазон перемещения линии развертки по вертикали.



Рисунок 1.

• 6.2.2 Проверить работу органов управления, для этого собрать измерительную схему в соответствии с рисунком 1.

• 6.2.3 Установить на выходе калибратора Y установки К2С-62 последовательность прямоугольных импульсов с амплитудой 0,2 В и частотой следования 1 кГц. Установить число делений - 1 и импеданс 50 Ом.

• 6.2.4 На осциллографе нажать кнопку AUTOSCALE.

• 6.2.5 Уменьшая значение коэффициента развертки осциллографа, наблюдать увеличение ширины изображения импульсов на экране. Увеличивая значение коэффициента отклонения осциллографа, наблюдать уменьшение высоты изображения импульсов на экране.

• 6.2.6 Результаты опробования считать положительными, если в процессе загрузки отсутствуют сообщения о неисправности, на экране осциллографа наблюдается меандр амплитудой 0,2 В и частотой следования 1 кГц, органы управления исправно работают.

  • 6.3 Определение метрологических характеристик осциллографа

• 6.3.1.1 Собрать измерительную схему в соответствии с рисунком 1.

• 6.3.1.2 Установить коэффициент отклонения канала 1 модуля 86112А в соответствии с первой позицией таблицей 6.1.

• 6.3.1.3 Нажать кнопку ACQUIRE, затем программную кнопку ACQ MODE и выбрать AVERAGING. Нажав программную кнопку &AVGS ввести количество усреднений равное 64.

• 6.3.1.4 Установку К2С-62 включить в режим калибратора Y, генерация меандра с амплитудой 100 мВ, число делений 6, выходной импеданс 50 Ом.

• 6.3.1.5 Включить на осциллографе функцию автоматического измерения амплитуды, и выдержав несколько секунд для установления показаний, записать измеренное значение в протокол.

• 6.3.1.6 Повторить п.п. 6.3.1.2-6.3.1.5 для остальных коэффициентов отклонения, изменяя напряжение на выходе установки К2С-62 в соответствии с таблицей 6.1.

Таблица 6.1

• 6.3.1.7 Повторить п.п. 6.3.1.2-6.3.1.6 для второго канала модуля 86112А и обоих каналов модуля 54754А.

• 6.3.1.8 Результаты поверки считать положительными, если диапазон установки коэффициентов отклонения соответствует всем позициям таблицы 6.1, измеренные значения амплитуды импульсов находятся в пределах, указанных в таблице 6.1.

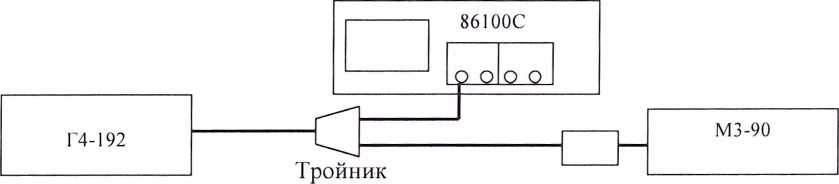

• 6.3.2.1 Собрать измерительную схему в соответствии с рисунком 2.



Рисунок 2.

• 6.3.2.2 Выполнить следующие установки осциллографа:

• - повести сброс настроек, нажав кнопку SAVE/RECALL, а затем программную кнопку DEFAULT SETUP;

• - нажать программную кнопку ACQ MODE и выбрать AVERAGING. Нажав программную кнопку #AVGS ввести количество усреднений равное 8;

• - установить коэффициент развертки 10 нс/дел;

• - установить коэффициент отклонения 100 мВ/дел.

• 6.3.2.3 Установить на выходе генератора сигнал частотой 50 МГц с амплитудой соответствующей шести делениям экрана осциллографа.

• 6.3.2.4 Включить на осциллографе функцию автоматического измерения среднеквадратического значения амплитуды, для этого нажать кнопку QUICK MEAS, затем SELECT и выбрать STD DEVIATION в появившемся меню. Нажать программную кнопку MEASURE STD DEV. Записать измеренное значение как ивых^омгц-

• 6.3.2.5 Записать показания ваттметра и пересчитать в среднеквадратическое значение напряжения по формуле:

^^вХ50МГц ~ >1 ^изм ^Х 50 Q ,

где ивхзомгц - среднеквадратическое значение напряжения;

- измеренное значение мощности (показания ваттметра).

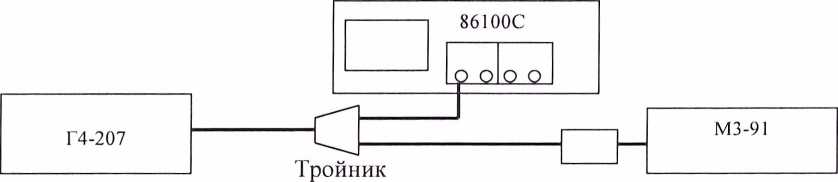

6.3.2.6 Собрать измерительную схему в соответствии с рисунком 3.

Рисунок 3.

6.3.2.7 Установить на выходе генератора сигнал частотой равной верхней граничной частоте полосы пропускания каналов осциллографа:

• - 18 ГГц для каналов модуля 54754А;

• - 20 ГГц для каналов модуля 861112А;

• 6.3.2.8 Установить коэффициент развертки осциллографа 50 пс/дел.

• 6.3.2.9 Записать показания ваттметра, пересчитанные по формуле из п. 6.3.2.5, как Uexerp.-

• 6.3.2.10 Записать среднеквадратическое значение напряжения, измеренное осциллографом, как ивыхв.гр..

• 6.3.2.11 Рассчитать и записать в протокол отношение уровня амплитудно-частотной характеристики осциллографа на верхней граничной частоте полосы пропускания к уровню на частоте 50 МГц по формуле:

  А ЧХ вгр [<)£] = 20 lg

  UebixB гр / UexB гр ивых50МГ11 / Uex5QMrtt

• 6.3.2.12 Повторить п.п. 6.3.2.2-6.3.2.11 для второго канала модуля 86112А и обоих каналов модуля 54754А, при этом выключить проверенный канал.

• 6.3.2.13 Результаты поверки считать положительными, если отношение уровня амплитудно-частотной характеристики осциллографа на верхней граничной частоте полосы пропускания к уровню на частоте 50 МГц находится в пределах ± 3 дБ.

• 6.3.3.1 Собрать измерительную схему в соответствии с рисунком 4.

  К2С-62

  вых. калибратора X

  	-------86100С
  	------- о> О О О
  	-----4—---—
  1-------------------------------------------------------------------'
  1-----------------------------------	43-66

Рисунок 4.

• 6.3.3.2 Установку К2С-62 включить в режим калибратора X. Установить период следования временных меток 50 нс, контролируя частотомером и подстраивая кнопками группы девиация.

• 6.3.3.3 Выполнить следующие установки осциллографа:

• - повести сброс настроек, нажав кнопку DEFAULT SETUP;

• - включить режим точечного отображения сигнала, для этого нажать кнопку DISPLAY, а затем программную кнопку VECTORS в положение OFF;

• - нажать кнопку MAIN/DELAYED, после чего программную кнопку TIME REF перевести в положение LEFT;

• - установить коэффициент развертки 50 нс/дел;

• - подстраивая уровень синхронизации добиться устойчивого изображения последовательности временных меток.

• 6.3.3.4 Включить на осциллографе функцию автоматического измерения периода, для этого нажать кнопку QUICK MEAS, затем SELECT и выбрать PERIOD в появившемся меню. Нажать программную кнопку MEASURE. Записать измеренное значение в протокол.

• 6.3.3.5 Установить на установке К2С-62 период следования временных меток в соответствии с табл. 8.2 до значения 1 нс, контролируя частотомером и подстраивая кнопками группы девиация. Подстраивая уровень синхронизации добиться устойчивого изображения последовательности временных меток. Записать измеренное значение периода в протокол.

• 6.3.3.6 Отключить установку К2С-62 и подать на осциллограф сигнал частотой 10 ГГц с выхода генератора Г4-111, контролируя частотомером 43-66. Подстраивая уровень синхронизации добиться устойчивого изображения сигнала. Записать измеренное значение периода в протокол.

• 6.3.3.7 Отключить генератор Г4-111 и подать на осциллограф сигнал частотой 19,98 ГГц с выхода генератора Г4-207, контролируя частотомером 43-66. Подстраивая уровень синхронизации добиться устойчивого изображения сигнала. Записать измеренное значение периода в протокол.

• 6.3.3.8 Изменить значение временной задержки на осциллографе в соответствии с таблицей 6.2 и повторить п. 6.3.3.7

Таблица 2.2

• 6.3.3.9 Проверить диапазон установки коэффициентов развертки, для этого установить максимальное и минимальное значение коэффициента развертки 2 нс/дел и 1 с/дел.

• 6.3.3.10 Результаты поверки считать положительными, если максимальный и минимальный коэффициенты развертки устанавливаются без сообщений об ошибке, измеренные значения периода следования импульсов находятся в пределах, указанных в таблице 6.2.

• 6.3.4.1 Собрать измерительную схему в соответствии с рисунком 5.



Рисунок 5.

• 6.3.4.2 Выбрать Calibration из меню Utilities. В выпадающем списке Aux output выбрать DC.

• 6.3.4.3 Установить напряжение 2 В на выходе AUX, введя значение в графе Level.

• 6.3.4.4 Измерить установившееся значение напряжения и занести в протокол.

• 6.3.4.5 Повторить п.п. 6.3.4.2 - 6.3.4.4 устанавливая напряжение на выходе калибратора в соответствии с таблицей 6.3.

Таблица 6.3

• 6.3.4.6 Результаты поверки считать положительными, если напряжение на выходе калибратора устанавливается во всем диапазоне без сообщений об ошибке, измеренные значения напряжения на выходе калибратора находятся в пределах, указанных в таблице 6.3.

• 6.3.5.1 Установить значение коэффициента вертикального отклонения 1 мВ/дел и сместить луч в цен тральную область экрана.

• 6.3.5.2 С помощью амплитудных измерений произвести определение среднеквадратического значения шума, нажав кнопку V_rms. При измерениях режим накоплений должен быть отключен.

• 6.3.5.3 Провести измерения на коэффициентах развертки 5 пс/дел, 5 нс/дел, 5 мкс/дел и 5 мс/дел.

• 6.3.5.4 Измерения провести для каждого канала обоих модулей. Результаты измерений занести в протокол.

• 6.3.5.5 Результаты поверки считать положительными, если среднеквадратическое значение собственных шумов не более 1 мВ в режиме полной полосы пропускания и не более 0,5 мВ в режиме пониженной полосы пропускания 12,4 ГГц.

• 6.3.6.1 Выполнить следующие установки осциллографа:

• - повести сброс настроек, нажав кнопку DEFAULT SETUP;

• - нажав программную кнопку &AVGS ввести количество усреднений равное 8;

• - нажать кнопку TDR для включения режима рефлектометрии.

• 6.3.6.2 На экране должен отображаться перепад напряжения. С помощью временных измерений произвести измерение длительности фронта, записать измеренное значение в протокол.

• 6.3.6.3 Результаты поверки считать положительными, если измеренное значение длительности фронта перепада напряжения не более 45 пс.

• 6.3.7.1 Выполнить следующие установки осциллографа:

• - повести сброс настроек, нажав кнопку DEFAULT SETUP;

• - нажав программную кнопку #AVGS ввести количество усреднений равное 8;

• - нажать кнопку TDR для включения режима рефлектометрии.

• 6.3.7.2 На экране должен отображаться перепад напряжения. С помощью амплитудных измерений произвести измерение выброса за фронтом, записать измеренное значение в протокол.

• 6.3.7.3 С помощью маркерных измерений произвести измерение неравномерности вершины на участке после 1 нс от уровня 0,1 амплитуды.

• 6.3.7.4 Результаты поверки считать положительными, если измеренное значение выброса за фронтом находится в пределах ± 5 %, неравномерность вершины на участке после 1 нс находится в пределах ± 1 %.

• 7.1 При положительных результатах поверки на осциллограф наносится оттиск повери-тельного клейма или выдается свидетельство установленной формы.

• 7.2 В случае отрицательных результатов поверки применение осциллографа запрещается, на него выдается извещение о непригодности к применению с указанием причин.

Начальник отдела

И.М. Малай

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Научный сотрудник

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

А.В. Клеопин
