Методика поверки «КОНТРОЛЛЕРЫ ПРОГРАММНО-ЛОГИЧЕСКИЕ ПЛАТФОРМА АВТОМАТИЗАЦИИ К-4000» (МП СГВПЗ.ОЗ 1.000)

Методика поверки

Тип документа

КОНТРОЛЛЕРЫ ПРОГРАММНО-ЛОГИЧЕСКИЕ ПЛАТФОРМА АВТОМАТИЗАЦИИ К-4000

Наименование

МП СГВПЗ.ОЗ 1.000

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Общество с ограниченной ответственностью “СИНКРОСС”

ОКП 425200

УТВЕРЖДАЮ

Заместитель

ФГУП

УТВЕРЖДАЮ

.*7/1              £ли<4>/1 I                    I 4/K7rJV мг/7 I                /*«грцл///

КОНТРОЛЛЕРЫ ПРОГРАММНО-ЛОГИЧЕСКИЕ ПЛАТФОРМА АВТОМАТИЗАЦИИ К-4000

Методика поверки

СГВПЗ.ОЗ 1.000 МП

л d^oo-ib
СОДЕРЖАНИЕ

Содержание

Приложение 1. Описание пользовательского интерфейса программы калибровки

Лист регистрации изменений

г

Им

Пиап

Увдаум

Подо.

Цапа

Papa

б

Файт

7^7'

ИМ ifi

Пров.

4брашин

■Л

Н.

Выонов

-^2,

21. bi /

Уте

СГВП3.031.000 МП

Программно-логический контроллер

Платформа автоматизации К-4000

Методика поверки

Лист I Листов "~1 I ~

Лип

7] [

ООО "СЙНКРОСС"

г. Саратов

Настоящая методика распространяется на Контроллеры программно-логические Платформы автоматизации К-4000 (далее К-4000), выпускаемых ООО «СИНКРОСС», г. Саратов, и устанавливает методы и средства первичной и периодической поверки измерительных каналов (далее - ИК) К-4000.

Интервал между поверками ИК К-4000 - 2 года.

ПггЪп form              I Hur NorhHn      I Rvtm      | Tlnhn urrmvi| Ичв Nbvinhn

СГВПЗ.ОЗ1.000 МП

Лист

Чист

Уедокум.

Подп

J/япа

1. ОПЕРАЦИИ ПОВЕРКИ

1.1 Операции, проводимые при поверке ИК К-4000, приведены в таблице 1.

Таблица 1. Перечень операций

Наименование операции

Номер пункта рекомендации

Проведение операции при

Первичной поверке

Периодической поверке

1. Внешний осмотр

6.1

Да

Да

2. Опробование

6.2

Да

Да

3. Проверка погрешности ИК аналогового ввода AI-4

6.3

Да

Да

4. Проверка погрешности ИК аналогового вывода АО-4

6.4

Да

Да

5. Подтверждение соответствия программного обеспечения

7

Да

Да

6. Оформление результатов поверки

8

Да

Да

ициио/ц                 [дииуп щиц I                        uyxyoft **Ч41              иши^и^иц

2. СРЕДСТВА ПОВЕРКИ
  • 2.1 При проверке погрешности ИК, в качестве эталона для воспроизведения входных сигналов, используют калибратор напряжения и силы постоянного тока, имеющий в диапазоне значений задаваемого входного сигнала абсолютную погрешность в условиях поверки не более 1/5 абсолютной погрешности проверяемого ИК.

  • 2.2 При проверке погрешности ИК, предназначенных для воспроизведения сигналов силы постоянного тока, в качестве эталона для измерений выходного сигнала используют калибратор, имеющий в диапазоне измеряемого сигнала абсолютную погрешность не более 1/5 абсолютной погрешности проверяемого ИК.

Примечание.

При невозможности выполнения соотношения "1/5" допускается использовать эталоны с упомянутым соотношением до "1/3", при этом погрешность ИК, не должна выходить за границы, равные 0,8 от предела допускаемой погрешности ИК.

  • 2.3 Основные и вспомогательные средства поверки приведены в таблице 2.

  • 2.4 Допускается применять другие средства поверки, удовлетворяющие по метрологическим характеристикам требованиям настоящей рекомендации.

    СГВПЗ 031 000 МП

    Лист

    4

    Изм.

    Цист

    Угдокум.

    Подл

    Цхпа

    I             UUXAJH     I      0/V ННГ1 ПУЩ I      ПуЩо/Ц I              ГСОЦ/ иЦОЦ

    Таблица 2. Основные и вспомогательные средства поверки

    Номер пункта рекомендации

    Наименование основного или вспомогательного средства поверки, характеристики

    6.1

    6.2

    1. Платформа автоматизации К-4000 в составе: шасси контроллера К-4000, модуль центрального процессора ЦП или ЦПк, модуль аналогового ввода AI-4, модуль аналогового вывода АО-4, модуль питания БП.

    ТУ 4252-028-12221545-2014

    2. ПК с установленным программным обеспечением «Sinkross logic tools»

    6.3, 6.4

    • 1. Платформа автоматизации К-4000 в составе: шасси контроллера К-4000, модуль центрального процессора ЦП или ЦПк, модуль аналогового ввода, модуль аналогового вывода AI-4, модуль питания БП.

    ТУ 4252-028-12221545-2014;

    • 2. ПК с установленным программным обеспечением;

    • 3. Калибратор-вольтметр универсальный В1-2 8:

    ПГ ± (0,006%1 + 0,002% 1м) в диапазоне 0-24 мА;

    U, I, R - значения воспроизводимой или измеряемой величины напряжения, силы тока калибратора-вольтметра В1-28;

    Um, Im, Rm - предельные значения поддиапазона измерения калибратора-вольтметра В1-28.

    или калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000:

    диапазоны измерения и воспроизведения: 0...25 мА; 10...+100 мВ, 0...12 В;

    пределы допускаемой основной абсолютной погрешности измерения: ток - от ±1 мкА; напряжение - от ±3 мкВ;

    Пределы допускаемой основной абсолютной погрешности воспроизведения: ток - от ±1 мкА; напряжение - от ±3 мкВ;

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К поверке ИК К-4000 допускают лиц, освоивших работу с К-4000 и используемыми

эталонными средствами измерения, изучивших настоящую методику, эксплуатационную документацию на платформу автоматизации К-4000, аттестованных в соответствии с действующими требованиями.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки соблюдают требования безопасности, предусматриваемые «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей», ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, требования безопасности, указанные в эксплуатационной документации на модули и в технической документации на применяемые эталонные средства измерения и вспомогательное оборудование.

Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-й.

СГВПЗ 031 000 МП

Лап

5

Изм.

Ниап

^одаум.

Подп

Uftna

Пгдп hntm             I Ина Nofhfin | Дуги No| Ппйп uhamn| Whr Nonniin

5. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 Потребитель, предъявляющий К-4000 на поверку, представляет (по требованию организации, проводящей поверку) следующие документы:

  • - настоящую методику;

  • - эксплуатационные документы на поверяемые ИК (модуль аналогового ввода AI-4, паспорт СГВП2.222.005 ПС; модуль аналогового вывода АО-4, паспорт СГВП2.222.004 ПС);

  • - перечень ИК, подлежащих поверке;

  • - техническую документацию и свидетельства о поверке эталонных средств измерения (в случае использования при поверке эталонных средств измерения потребителя).

  • 5.2 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды 296 °К ± 5 °К (20 °C ± 5 °C);

  • - относительная влажность (45 - 80) %;

  • - атмосферное давление (84-106) кПа (630-800 мм рт. ст.);

  • - напряжение питания от сети постоянного или переменного тока 220 В, 50 Гц, диапазон допустимых напряжений питания 187 - 242 В;

Примечание.

При невозможности обеспечения нормальных условий поверку проводят в фактических условиях эксплуатации. Условия поверки ИК К-4000 на месте эксплуатации не должны выходить за пределы рабочих условий, указанных в эксплуатационной документации на К-4000. В этом случае должны быть рассчитаны пределы допускаемых погрешностей ИК и эталонов для фактических условий поверки и проверено выполнение требований пп. 2.1; 2.2 настоящей методики.

  • 5.3 Перед началом поверки поверитель должен изучить документы, указанные в п. 5.1 и правила техники безопасности.

  • 5.4 Перед началом поверки модули платформы автоматизации К-4000 должны быть выдержаны во включенном состоянии не менее 15 мин, используемые эталонные средства измерения должны быть выдержаны во включенном состоянии в соответствии с технической документации на используемые средства измерения.

  • 5.5 Установить модуль аналогового ввода AI-4 в слот №1 шасси К-4000, модуль аналогового вывода АО-4 установить в слот №2. В модуль процессора загрузить специализированную программу опроса модулей аналогового ввода-вывода (прошивка ЦПК). На ПК запустить программу связи с ПЛК (Sinkross_logic_tools.exe), отображающую состояние, режимы работы модулей, а также оцифрованные значения сигналов. Описание пользовательского интерфейса программы приведено в приложении 1.

    СГВПЗ.ОЗ1.000 МП

    Лап

    6

    Изм.

    Чист

    VsdagM

    Подл.

    Ч/зт

    ицииоц нщ I           uwvyri щиц I oj\[ &нп rwitf I     WW г*^/1             ссац/

Модули аналогового ввода AI-4 передают в ЦП текущее значение входных аналоговых сигналов (коды АЦП) и получают от ЦП требуемый режим работы и команды калибровки.

Модули аналогового вывода АО-4 получают от ЦП коды ЦАП для формирования выходных сигналов и передают в ЦП сигнал состояния токовой петли (контроль обрыва). Значение выходного тока контролируется внешним измерительным прибором.

6. ПРОВЕДЕНИЕ ПРОВЕРКИ
6.1 Внешний осмотр

При проведении внешнего осмотра К-4000 выполняются следующие операции:

  • 6.1.1 Соответствие комплектности К-4000 технической документации.

  • 6.1.2 Проверка маркировки К-4000 и соответствие заводских номеров, номерам указанным в паспортах на модули К-4000. Маркировка и функциональные надписи, относящиеся к световым индикаторам, и присоединения, должны восприниматься без затруднений и неоднозначности.

  • 6.1.3 Наличие свидетельства о предыдущей поверке.

  • 6.1.4 Проверка наличия пломб и защитных наклеек в оговоренных местах.

  • 6.1.5 Проверка внешнего вида К-4000 с целью выявления возможных механических повреждений.

  • 6.1.6 Проверка целостности кабелей связи.

Примечание: п 6.1.3, 6.1.4 выполняются во время периодической поверки.

Не допускают к дальнейшей поверке К-4000, у которых обнаружено неудовлетворительное крепление разъемов, грубые механические повреждения наружных частей и прочие повреждения.

6.2 Опробование

Опробование модулей проводится в соответствии с требованиями эксплуатационной документации указанной в п. 5.1.

Допускается совмещать опробование с процедурой проверки погрешности ИК.

6.3 Проверка погрешности ИК модулей аналогового ввода AI-4
  • 6.3.1 Проверка погрешности ИК преобразования сигналов напряжения и силы постоянного тока проводится с помощью калибратора, подключенного к входам ИК модуля.

  • 6.3.2 Проверка погрешности ИК выполняется в контрольных точках, приведенных в таблице 3.

    СГВП3.031.000МП

    Лап

    7

    Изм.

    Пист

    №да$м

    Подп

    Цсгт

    ЩАМО/Ц ЯНЩ I            ЦШЦАП ЩУЦ I     Oj\[ ПСЩ I      ИуЩО]Ц £*/£/ I              1МЛДА 4fJU£[

  • 6.3.3 Проверка проводится путем измерения эталонных сигналов напряжения или силы постоянного тока, воспроизводимых калибратором электрических сигналов, а также сравнение контрольной суммой модуля с эталонной. Порядок проведения проверки следующий:

    • 6.3.3.1 Выбрать экран «Слот 1» для модуля аналогового ввода;

    • 6.3.3.2 Выбрать режим работы каждого аналогового входа «0..20 мА»;

    • 6.3.3.3 Сравнить контрольную сумму модуля с эталонной, CRC в HEX формате должна быть равна 874h;

    • 6.3.3.4 Подключить калибратор в режиме генерации токового сигнала к контактам модуля:

  • -  канал 1: контакт 2 - минус, контакт 3 - плюс;

  • - канал 2: контакт 7 - минус, контакт 8 - плюс;

  • - канал 3: контакт 12 - минус, контакт 13 - плюс;

  • - канал 4: контакт 17 - минус, контакт 18 - плюс;

  • 6.3.3.5 Задать значения токового сигнала согласно таблице 3. Полученные значения записать в таблицу значения АЦП. Контролировать соответствие кода АЦП заданному диапазону. Току 0 мА соответствует код АЦП: 0, току 20 мА соответствует код АЦП: 50000, напряжению 0 В соответствует код АЦП: 0, напряжению 5 В соответствует код АЦП: 50000.

Примечание.

На основании правил по метрологии, допускается проводить поверку только тех метрологических характеристик (диапазонов ИК модуля), которые используются при эксплуатации.

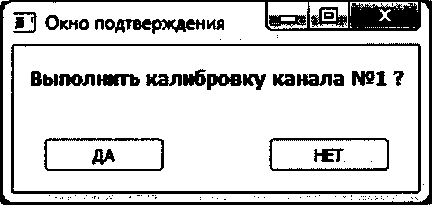

  • 6.3.3.6 При необходимости производится калибровка канала. Для этого на вход модуля подается ток 20 мА (напряжение 5 В) и формируется команда калибровки. Модуль запоминает значение АЦП в энергонезависимой памяти и в дальнейшем использует это значение как образцовое при измерениях. По завершению калибровки выполнить поверку повторно.

    Таблица 3. Диапазон кодов АЦП и контрольная сумма CRC

    Контрольная сумма CRC модуля

    Эталонная

    Фактическая

    874h

    № контр, точки

    Задаваемые значения сигнала на входе, В; мА

    Контрольное значение кода АЦП

    Измеренное значение, В; мА

    Канал №1

    Канал №2

    Канал №3

    Канал №4

    для диапазона входных сигналов 0-20 мА

    1

    0,25 мА

    625

    2

    5 мА

    12500

    СГВП3.031.000МП

    Лап

    8

    Пюп

    У°дадм

    Подл

    1рта

    3

    10 мА

    25000

    4

    15 мА

    37500

    5

    20 мА

    50000

    для диапазона входных сигналов 4-20 мА

    1

    4 мА

    10000

    2

    8 мА

    20000

    3

    12 мА

    30000

    4

    16 мА

    40000

    5

    20 мА

    50000

    для диапазона входных сигналов 0-5 В

    1

    0,250 В

    2500

    2

    1,250 В

    12500

    3

    2,500 В

    25000

    4

    3,750 В

    37500

    5

    5,000 В

    50000

    Пяди дтямп              I Nodifin I ТЪпм ичя No I Jlnrin идптл            | Инн Nomrin

  • 6.3.4 Аналогично выполнить поверку модуля по напряжению, выбрав соответствующий режим работы каналов и подключив калибратор к входам модуля:

  • -  канал 1: контакт 2 - минус, контакт 1 - плюс;

  • - канал 2: контакт 7 - минус, контакт 6 - плюс;

  • -  канал 3: контакт 12 - минус, контакт 11 - плюс;

  • - канал 4: контакт 17 - минус, контакт 16 - плюс.

  • 6.3.5 Результаты поверки модуля считаются положительными, если для всех ИК модуля, погрешность не выходит за границы пределов допускаемой основной приведенной погрешности, указанной в описании типа СИ, а также контрольная сумма модуля соответствует эталону.

Если хотя бы в одной из поверяемых контрольных точек ИК модуля погрешность измерения выходит за границы допустимых значений или контрольная сумма модуля не соответствует эталону, поверяемый модуль бракуют.

6.4 Проверка погрешности ИК модулей аналогового вывода АО-4
  • 6.4.1 Проверка погрешности ИК преобразования кода в сигналы силы постоянного тока проводится с помощью калибратора, в режиме измерения тока, подключенного к соответствующим выходам модуля, а также сравнение контрольной суммой модуля с эталонной.

  • 6.4.2 Подключить калибратор в режиме измерения токового сигнала к контактам модуля:

  • -  канал 1: контакт 2 - минус, контакт 1 - плюс;

  • - канал 2: контакт 7 - минус, контакт 6 - плюс;

  • -  канал 3: контакт 12 - минус, контакт 11 - плюс;

  • - канал 4: контакт 17 - минус, контакт 16 - плюс.

    СГВП3.031.000МП

    Лист

    9

    Изм.

    Иист

    Чсдаум.

    Подп

    Ц/япа

  • 6.4.2 Порядок проведения проверки следующий:

  • 6.4.2.1 Выбрать экран «Слот 2» для модуля аналогового вывода;

  • 6.4.2.2 Сравнить контрольную сумму модуля с эталонной, CRC в HEX формате должна быть равна 41B8h;

  • 6.4.2.3 Задать в контрольных точках коды ЦАП согласно таблице 4 и контролировать значения выходного тока с помощью измерительного прибора.

Таблица 4. Диапазон допустимых значений тока на выходе модуля и контрольная сумма CRC.

Контрольная сумма CRC модуля

Эталонная

Фактическая

6539h

№ контр, точки

Задаваемые значения, мА

Задаваемое значение ЦАП

Измеренное значение, мА

Канал №1

Канал №2

Канал №3

Канал №4

1

0,250

0x0333

2

5,000

0x4000

3

10,000

0x8000

4

15,000

0хС000

5

20,000

OxFFFF

utjuuojyмим]            uua^jri щмц1 oft инн I      иущо/\[ I              ииеяди^ц

  • 6.4.3 Результаты поверки модуля считаются положительными, если для всех ИК модуля, погрешность не выходит за границы пределов допускаемой основной приведенной погрешности, указанной в описании типа СИ, а также контрольная сумма модуля соответствует эталону.

Если хотя бы в одной из поверяемых контрольных точек ИК модуля погрешность измерения выходит за границы допустимых значений или контрольная сумма модуля не соответствует эталону, поверяемый модуль бракуют.

7. ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
  • 7.1 Проводится проверка соответствия заявленных идентификационных данных программного обеспечения указанных в описании типа на К-4000:

  • - идентификационное наименование программного обеспечения;

  • - номер версии (идентификационный номер) программного обеспечения;

  • 7.2 Для подтверждения соответствия ПО необходимо проверить наименование ПО и номер версии ПО в паспорте на модули К-4000. ПО считается подтвержденным, если идентификационное наименование программного обеспечения и номер версии (идентификационный номер) программного обеспечения не противоречат приведенным в описании типа на К-4000.

    СГВП3.031.000МП

    Лап

    10

    Изм.

    Чист

    М°дадм.

    Подл

    Term

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки оформляют свидетельство о поверке согласно «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» утвержденному приказом Минпромторга России № 1815 от 02 июля 2015г.

Знак поверки наносят на свидетельство о поверке в виде оттиска каучукового клейма, в виде наклейки в случае нанесения на поверхность корпуса К-4000.

  • 9.2 При отрицательных результатах поверки свидетельство о предыдущей поверке аннулируют и выдают извещение о непригодности согласно «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» утвержденному приказом Минпромторга России № 1815 от 02 июля 2015г.

Зам. начальника отдела 201 ФГУП «ВНИИМС»

Инженер 2 кат. отдела 201 ФГУП «ВНИИМС»

И. Г. Средина

А. В. Лапин

Ппйп Липп | Иня Nock fin| АНтм мжг No | ncfln i/Arimn             I Инн Nonnrin

Им

Пиап

Nsdayu.

Подл

lana

СГВП3.031.000МП
Приложение 1. Описание пользовательского интерфейса программы калибровки.

ЩАМ Oft     I                                  Oj\[&НП ИКЛ£/ I       ИуЦУоЩ     I               UU4LAJ UtJUJJ

На основном экране (рисунок П.1), для выбора модуля аналогового ввода или вывода,

На экране модуля аналогового ввода отображается следующая информация:

  • -  Состояние связи «есть связь»/«нет связи» (наличие модуля в слоте и правильный ID модуля);

  • - Индикатор состояния АЦП «в работе»/«не готов». Отражает бит состояния готовности (исправности) АЦП. Бит кратковременно устанавливается в единицу (не готов) при смене режима работы и калибровке (индикатор красного цвета). При нормальной работе бит равен нулю (индикатор зеленого цвета);

  • - Режим работы для каждого канала - ток или напряжение (рисунок П.2). Режим работы модуля задается пользователем;

Рисунок П.2 Выбор режима работы канала

СГВП3.031.000МП

Лет

12

Изм

Пист

Ь/Ьдадм

Подп

[[опа

  • - Код АЦП в HEX виде и DEC виде (число 0...50000) для каждого канала, а также рассчитанное компьютером, из кода АЦП, значение тока (в мА) или напряжения (в вольтах).

  • - Кнопка калибровки «Г* Ь> для каждого канала». При нажатии на кнопку калибровки канала появляется окно с требованием подтвердить команду (рисунок П.З), после чего выполняется калибровка канала. При этом текущее значение АЦП сохраняется в энергонезависимой памяти модуля и в дальнейшем используется в ка

честве эталона;

Рисунок П.З. Окно подтверждения калибровки канала

ии&цп иуиц I ощ пищ I     uyvyojy I            ишщщлиц

- Выпадающее меню (рисунок П.4) для управления светодиодными индикаторами (индикаторы состояния каналов модуля). Нажатие на кнопки позволяют вклю-чать/отключать светодиоды модуля. Используется при проверке работоспособности модуля в производстве и при эксплуатации;

Индикатор

[выел

В выкл      1

красный зеленый желтый

Рисунок П.4. Меню для управление светодиодными индикаторами

  • - Поле отображения контрольной суммы модуля (только HEX вид) для контроля кода CRC при проведении поверки (874h для аналогового ввода, 41d8h для аналогового вывода);

  • - Поле отображения кодов ID модуля (сервисная информация).

В правой части рабочего экрана (слот 1/слот 2) выводится рисунок-подсказка с изображением разъема модуля, клемм, типа и полярности подключаемого сигнала (рисунок П.5).

СГВП3.031.000МП

Лист

13

Изи

Пист

У°дадм.

Подп

Цяпа

Слот 2

Название нодуля |

Аналоговый выход

ID                        1

a080h

Состояние связи

1

Контрольная сумма!

41d8h

, Канал

Код ЦАП, dec j_____         . . J

Код ЦАП, hex '

1

Ток, mA

Состояние ЦАП ' Индикатор

1

1

3276

ат

1

ЦВНВВВ1! |выкл     |

■ 2

: 0

0

0

[выкл    т)

3

1 0

о !

0

[выкл

4

0

0 !

о|

■■■■■ [оыкл . ’]

д

ГМШИЕ

л

ОШИА

А

МВОТД

А

С

£К

И-

)        i

И».

J          s

j

(' « I

( 0

1 13-

f « S

IK

l”1 ■> 1

1

||

)' о

12-

k *

12т J

ii '

i

■r

I ■>

11-

Г О

ИЧ

IHJUUOJ\[ bHfrl I               LAUL\Jft Ы^Ц I       0/V «Mfi ЖЛЦ I        Uy^JOj\[ tJHft I                1ЛЩ) 14JU]J

Рисунок П.5. Основной экран программы для модуля аналогового вывода

На экране модуля аналогового вывода (рисунок П.4) отображается:

  • - Поля ввода значений ЦАП (поле в HEX виде и DEC виде) для каждого канала (код ЦАП можно задавать как в DEC так и в HEX виде);

  • - Индикатор исправности токовой петли (биты состояния ЦАП модуля). Принимают значения «в работе» (зеленый) и «в ошибке» (красный), используются для проверки работоспособности каналов ЦАП в производстве и при эксплуатации. При задании тока выше 0,01 мА и отсутствии наличия сигнала в токовой петле, ЦАП формирует ошибку. При задании меньшего значения тока, сравнимого с нулем, ошибка не формируется;

  • - Кнопки управления светодиодными индикаторами (индикаторы состояния каналов модуля). Нажатие на кнопки позволяют включать/отключать светодиоды модуля. Используется при проверке работоспособности модуля (рисунок П.4);

  • - Поле отображения контрольной суммы модуля (только HEX вид);

  • - Поле отображения ID модуля;

  • - Поле задания кода ЦАП (для передачи в модуль);

  • - Поле задания выходного тока ЦАП.

    СГВП3.031.000МП

    Лет

    14

    Изм.

    Пюп

    У°да$гм.

    Подл

    Jfrra

1ЦЛЛ1О/\[ I             1ЛЩЖ ЩЛ1Ц I O/Y инн пищ I      Ш/Ц/О/Ц I              LAUL\J щиц

Задание значения выходного тока ЦАП производится на компьютере и выводится (в mA) только для удобства пользователя. Контролируемым значением при поверке является выходной ток, измеренный образцовым прибором. Значение тока определяется кодом ЦАП, передаваемым программой в модуль.

СГВП3.031.000МП

Лист

15

Пост

УЬдафм.

Подп

Цата

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

UyjUoJ\[                 Luej^n ЦХ2/1     o/y UHfl пищ I      НуЩо]\[ I              ини^щл/ц

Изм.

Номера листов (страниц)

Всего

ЛИСТОВ (страниц) в докум.

№ докум.

Входящий № сопроводите льного докум. и дата

Подп.

Дата

изменен

ных

заменен ных

новых

аннулиро ванных

СГВПЗ 031 000 МП

Лап

16

Им

Пиап

Уодадм

Подп

Прта

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
