Руководство по эксплуатации «ТОЛЩИНОМЕР УЛЬТРАЗВУКОВОЙ УТ907» (48.5883.001.01.000 РЭ)

Руководство по эксплуатации

Тип документа

ТОЛЩИНОМЕР УЛЬТРАЗВУКОВОЙ УТ907

Наименование

48.5883.001.01.000 РЭ

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ООО «ИЦ ФИЗПРИБОР»

ОКП42 7612 0296 07

УТВЕРЖДАЮ

УДК 620.179.16

УТВЕРЖДАЮ

Директор ООО «ИЦ Физприбор»

В.А. Бархатов

мл.

« »

2012 г.

Раздел 6 «Методика поверки»

f и ,-:

Руководитель

ГЦИ СИ ФГУП

иВНИПМС»

В. Н. Яншин

----------

—„

мл.

« »

2012 г.

■■■

ТОЛЩИНОМЕР УЛЬТРАЗВУКОВОЙ УТ907

Руководство по эксплуатации

48.5883.001.01.000 РЭ

Екатеринбург 2011г.

ОГЛАВЛЕНИЕ

Назначение ультразвукового толщиномера УТ907

Технические характеристики

Комплект поставки

Техническое описание УТ907

погрешности измерения толщины

Гарантийные обязательства и сведения о рекламациях.................

  • 34

  • 35

ПРОТОКОЛ ПОВЕРКИ

1 Назначение ультразвукового толщиномера УТ907

Толщиномер ультразвуковой УТ907 предназначен для измерения толщины стенок изделий из металла, керамики и пластмасс при одностороннем доступе к поверхности изделия, а также для определения остаточной толщины стенок труб, баков цистерн и т.д. с целью выявления мест коррозии и механической эрозии металла.

В приборе реализован ультразвуковой эхометод измерений который обеспечивает возможность определения толщины при доступе к контролируемым поверхностям с одной стороны.

Вся графическая информация в приборе отображается на матричном OLED дисплее (индикатор на органических светодиодах). Дисплей в УТ907 имеет малое время реакции, что позволяет наблюдать ультразвуковые сигналы в реальном времени. Кроме того он создает контрастное изображение и обеспечивают угол обзора вплоть до 90 град.

На экран прибора УТ907 выводятся высокочастотные ультразвуковые эхосигналы (А-скан), что позволяет оператору оценить качество акустического контакта и проводить корректные измерения остаточной толщины стенки. Также в приборе реализован режим сканирования 115-скан). который дает возможность определения размеров местных утонений стенки изделия или размеров расслоений.

Прибор УТ907 содержит микропроцессор и энергонезависимую память для хранения результатов измерения и данных настойки. Прибор снабжен каналом вывода данных (USB порт), через который результаты измерений передаются в персональный компьютер. Дальнейшая обработка данных контроля - формирование текстовых документов - производится на компьютере с помощью программ, поставляемых в комплекте с прибором.

Электрический тракт прибора (генератор зондирующих импульсов и приемник) поддерживают работу с любыми согласованными ультразвуковыми пъезопреобразователями с частотой от 0,6 до 16 МГц. Прибор совместим с ультразвуковыми преобразователями зарубежного производства (фирм Krautkramer, Panametrics, Sonatest и др.).

На передней панели прибора имеется однопроводный интерфейс, предназначенный для считывания параметров ультразвуковых преобразователей. Каждый преобразователь, поставляемый в комплекте с УТ907, содержит встроенную микросхему памяти, в которую записан тип, номер и его характеристики. Считывание данных происходит при соединении контактов интерфейса. На их основе производится автоматическая настройка генератора зондирующих импульсов и приемника в приборе. Дополнительно информация о преобразователе сохраняется в файлы настройки и в файлы результатов контроля.

Рис. 1.1. Ультразвуковой толщиномер УТ907.

2 Технические характеристики
  • 2.1. Диапазон измерений толщины по стали 0,6 т 300 мм.

  • 2.2. Дискретность измерений - 0,01 мм.

  • 2.3. Пределы допускаемой абсолютной погрешности измерений ±(0,05 + 0, 003*Н) мм. где Н -толщина изделия.

  • 2.4. Отображение ультразвуковых сигналов - А-скан, В-скан.

  • 2.5. Диапазоны развертки (А-скан).

  • 2.5.1. Длительности развертки - 4 т 180 мкс.

  • 2.5.2. Задержка развертки относительно зондирующего импульса-0 тЮмкс.

    • 2.6. Параметры приемника.

      • 2.6.1. Диапазоны частот - 0,6 -г 16 МГц.

      • 2.6.2. Максимальная чувствительность в диапазоне частот - 500 мкВ.

      • 2.6.3. Диапазон регулировки чувствительности - 80 дБ.

      • 2.6.4. Временная регулировка чувствительности - 16 типовых графиков.

    • 2.7. Параметры зондирующих импульсов.

      • 2.7.1. Амплитуда на нагрузке 50 Ом- 50±15В,

      • 2.7.2. Длительность импульса 40 т 888 нс.

      • 2.7.3. Дискретность регулировки длительности -6.25 нс.

      • 2.7.4. Полярность зондирующего импульса - отрицательная.

    • 2.8. Индикатор прибора - дисплей на органических светодиодах OLED 128*64 точек.

    • 2.9. Прибор У1'907 содержит ряд сервисных устройств.

      • 2.9.1. Энергонезависимая память для хранения файлов настроек и файлов результатов контроля. Максимальное количество файлов - 1000.

      • 2.9.2.  Однопроводный интерфейс для считывания параметров ультразвуковых преобразователей.

      • 2.9.3. Часы и календарь.

      • 2.9.4. Монитор контроля состояния аккумуляторов.

    • 2.10. Прибор имеет порт USB, с помощью которого результаты измерений передаются в персональный компьютер.

    • 2.11. Питание прибора комбинированное от встроенного аккумулятора, от сети 220В или от компьютера через шину USB.

      • 2.11.1. Используется 2 аккумулятора NiMH, тип АА, емкостью 2,5 А*ч.

      • 2.11.2. Время непрерывной работы от аккумуляторов - 8 часов.

      • 2.11.3. Сетевой источник питания 5В, 1А входит в комплект поставки прибора.

      • 2.11.4. Время заряда аккумулятора при выключенном приборе УТ907  8 часов.

      • 2.11.5. Потребляемая мощность от сети переменного тока не более 5 Вт.

    • 2.12. Габаритные размеры - 105 х 75 х 27 мм ’.

    • 2.13. Вес с аккумуляторами - 200 Г.

    • 2.14. Диапазон рабочих температур -10° т +45°С. При эксплуатации прибора в теплозащитном чехле нижняя граница рабочего диапазона температур понижается до -30°С.

    • 2.15. Верхнее значение влажности 98% при температуре 35°С.

    • 2.16. Климатическое исполнение и категория изделия Т2 по ГОСТ 15150-69 (IP65).

3 Комплект поставки

Комплект поставки ультразвукового толщиномера УТ907 приведен в таблице З.1., типы ультразвуковых преобразователей, поставляемых к прибору, указаны в таблице 3.2.

Таблица 3.1.

Наименование изделия

Количество

Толщиномер ультразвуковой УТ907

1

Аккумуляторы NiMH 2500 мА/ч, тип АА

2

Сетевой источник питания 5В, 1А (разъем USB тип А)

1

Кабель USB (разъемы A, microB)

1

Кабель для подключения совмещенных ультразвуковых преобразователей

2Lemo-lLemo

1

Кабель для подключения раздельно-совмещенных ультразвуковых преобразователей 2Lemo-2Lemo

1

Чехол

1

Сумка

1

Техническая документация

«Толщиномер ультразвуковой УТ907. Руководство по эксплуатации»

48.5883.001.01.000 РЭ

1

«Толщиномер ультразвуковой УТ907. Паспорт»

1

CD-ROM с программным обеспечением

1

ПРИМЕЧАНИЕ. Программное обеспечение для персонального компьютера является условно бесплатным. Все программы, предназначенные для приема и обработки данных прибора УТ907, не имеют защиты от копирования и распространяются без ограничений. Предприятие изготовитель или предприятие производитель прибора УТ907 осуществляет только оплачиваемую замену внутренних программ самого прибора.

'Таблица 3.2.

Тип ультразвуковых преобразователей

Обоишченне 1Г )11

Прямые совмещенные ПЭП

111 11-2.5-К14

П111-5,О-К8

П111-8,0-К5*4

Прямые раздельно-совмещенные ПЭП

11112-2,5-014

11112-5,0-08

11112-8.0-5*4

ПРИМЕЧАНИЕ. Комплектация преобразователей, их конкретные типы и количество, определяется кругом задач, решаемых на объектах заказчика.

  • 4 Техническое описание УТ907

4.1 Принцип действия ультразвукового толщиномера

В приборе УТ907 используется метод ультразвуковой эхолокации. Принцип действия прибора демонстрирует Рис. 4.1.1. В качестве излучателя и приемника акустических сигналов используется пьезоэлектрический ультразвуковой преобразователь 2. Преобразователь 2 (ПЭП) устанавливается на поверхность изделия 3. Для обеспечения акустического контакта поверхность под ним смазывается контактной жидкостью.

Ультразвуковой толщиномер УТ907

(Т ■ Тпэл)

4

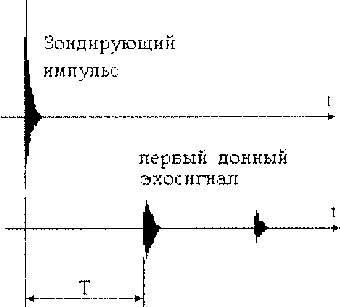

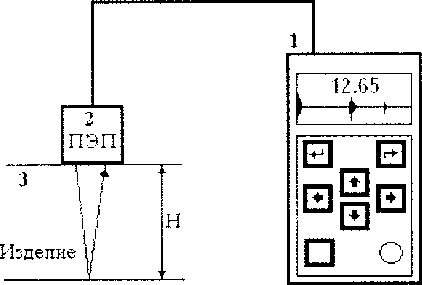

Рис.4.1.1. Принцип действия ультразвукового толщиномера.

Ультразвуковой толщиномер 1 формирует зондирующий импульс (мощный короткий электрический сигнал), который поступает на излучающую ггьезопластину ПЭП. Излучающая пъезопластина возбуждает акустический зондирующий импульс в изделии 3. Этот импульс распространяется вглубь изделия, отражается от его противоположной стенки и возвращается обратно к преобразователю. Приемная пъезопластина ПЭП преобразует отраженный акустический импульс в электрические колебания (донный эхосигнал). Донный эхосигнал поступает в ультразвуковой толщиномер, где усиливается приемником до амплитуды достаточной для его обнаружения и определения времени задержки относительно зондирующего импульса.

Ультразвуковой толщиномер УТ907 производит измерение задержки донного эхосигнала методом перехода через ноль известного в зарубежной литературе под названием "zero crossing”. Работу по данному методу демонстрирует Рис. 4.1.2. Прибор снабжен маркером эхосигнала в задачу которого входит обнаружение ультразвукового эхосигнала. Если эхосигнал превышает уровень маркера, го прибор начинает ждать перехода сигнала через ноль. В этот момент времени измеряется задержка. Момент времени, в котором выполняется измерение задержки, отмечается на А-скане маркером измерения. К достоинствам такого способа измерения следует отнести то, что момент перехода сигнала через ноль не зависит от амплитуды сигнала, следовательно обеспечивается высокая стабильность измерений.

Результат измерения

(толщина изделия)

/

Маркер захвата эхосигнала      'Маркер измерения

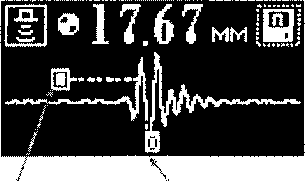

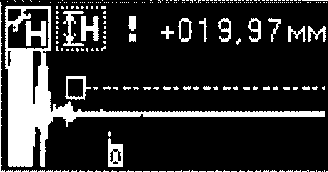

Рис.4.1.2. Способ измерения времени задержки эхосигнала по переходу через ноль.

Прибор измеряет время задержки первого донного эхосигнала относительно момента излучения зондирующего импульса, обозначим это время - Т. В измеренное время Г входит некоторое время пробега волн в самом преобразователе - Тпэп. поэтому время, пропорциональное толщине изделия определяется разностью (Т - Тпэп). Путь пробега волн в изделии равен произведению скорости продольных волн на время - CL*(T - Тпэп). Учитывая, что волны пробегают толщину изделия два раза, получим

И = CL*(T - Тпэп)/2.

Прибор УТ907 производит расчет толщины изделия по выше приведенной формуле.

4.2 Органы управления и индикации, контакты и разъемы.

Внешний вид ультразвукового толщиномера УТ907 показан на Рис. 1.1. Управление прибором производится с кнопочной клавиатуры расположенной на передней панели. Также на передней панели установлен контакт однопроводного интерфейса «ПЭП», который предназначен для считывания данных из ультразвуковых преобразователей.

На верхней панели прибора расположены разъемы ультразвукового тракта: «Вход» -вход приемника ультразвуковых сигналов, «ЗИ» - выход зондирующего импульса. На верхней панели также установлен разъем USB, предназначенный для обмена данными с персональным компьютером. Кроме того, через этот разъем производится заряд аккумуляторов прибора.

4.3 Устройство меню прибора.

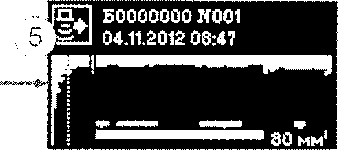

Структура основного меню ультразвукового толщиномера УТ907 представлена на Рис.4.3.1. При включении прибора выдается заставка (1) на которой отображается основная информация:

Наименование прибора,

- номер,

дата и время внутренних часов, степень заполнения энергонезависимой памяти, состояние аккумулятора.

Переход в главное меню (2) производится при нажатии на любую кнопку. Если этого не произошло в течение 20 с, прибор выполняет переход автоматически.

Меню настройки прибора

Главное меню

Заставка при включении прибора

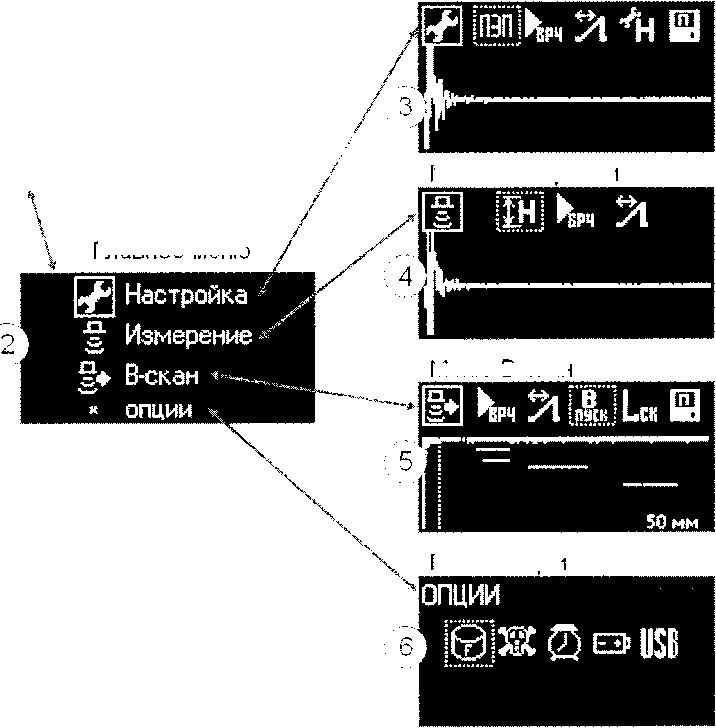

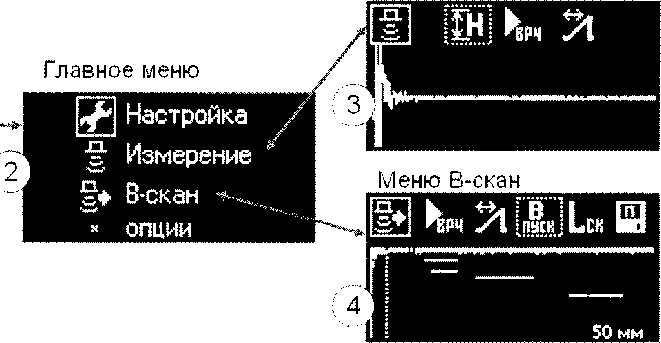

Рис.4.3.1. Структура основного меню.

Меню измерений

меню В-скан

Меню опций

Главное меню (2) содержит элементы (3-6), перечисленные ниже:

- Настройка. Измерение, В-скан.

Опции.

Указанные элементы меню обеспечивают выполнение всех сервисных и измерительных функции необходимых для работы с прибором. Более подробное их описание приведено в разделе 6 «Инструкция по эксплуатации».

Управление прибором с помощью кнопок одинаковое во всех режимах работы. Каждый элемент меню отображается на экране в виде пиктограммы. Элемент меню, который может

быть выбран, отмечается с помощью указателя - рамка вокруг пиктограммы. Перемещение указателя с одного элемента меню на другой осуществляется кнопками Т,       Ф. Выбор

элемента меню производится кнопкой «Ввод». Переход обратно выполняется кнопкой «Отмена».

При переходе на новый элемент меню (новую пиктограмму) в нижней части экрана выводится подсказка, Рис.4.3.2. Строка подсказки отображается в течение 4 секунд.

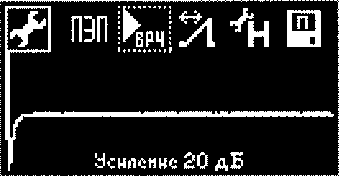

Рис.4.3.2. Пример строки подсказки при переходе на элемент меню «Усиление».

Редактирование цифровых параметров прибора может быть сделано двумя способами. Рис.4.3.3. Если цифровой параметр не выбран, указатель (рамка вокруг него) мигает. В этом случае изменение параметра производится кнопками       После выбора параметра кнопкой

«Ввод», указатель пропадает и появляется курсор, отмечающий одну их цифр. Тогда кнопками 4, Ф производится изменение цифры, а кнопками —> можно переходить от одной цифры к другой. При нажатии кнопки «Отмена» прибор выходит из режима редактирования параметра. Пример редактирования ширины развертки (А-скана) показан на Рис.4.3.3.

Кнопки Т, 4- редактируют цифру, кнопки -э выбор разряда

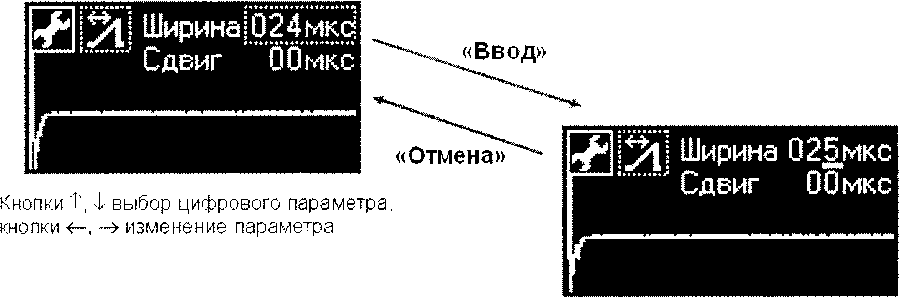

Рис.4.3.3. Пример редактирования цифрового параметра- ширина развертки ( А-скана).

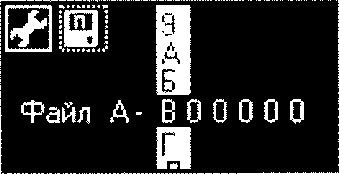

Редактирование строк (имена файлов, наименование ПЭП и т.д.) осуществляется с помощью списка знаков и цифр, Рис.4.3.4. Здесь, после выбора режима редактирования кнопкой «Ввод», появляется вертикальная колонка символов, из которой можно выбрать нужный знак. Позицию редактируемого символа выбирают с помощью кнопок        У

редактируемого символа появляется вертикальная линейка знаков и цифр. Колонка символов «прокручивается» кнопками Т, 4 и. нужный символ вставляется в данную позицию. Выход из режима редактирования строки производится кнопкой «Отмена».

ШЩ1 СОХРАНЕНИЕ «1 НАСТРОЙКИ

ДАТА 04.112012 09:29

Сохранить N001

«Отмена»

Кнопки Т. X выбор символа, кнопки -» выбор позиции

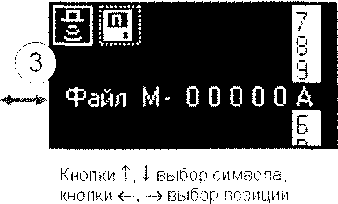

Рис.4.3.4. Пример редактирования строки- имя файла настройки.

4.4 Электроакустический тракт

В электроакустический тракт прибора входит ультразвуковой преобразователь и электронная часть, состоящая из генератора зондирующих импульсов, приемника эхосигналов и блока цифровой обработки.

В приборе УТ907 используется генератор зондирующих импульсов ударного возбуждения. Типичный сигнал зондирующего импульса представлен на Рис.4.4.1. Для оптимального возбуждения ультразвуковых преобразователей необходимо устанавливать длительность зондирующего импульса равной половине периода колебаний НЭП. Такая настройка выполняется автоматически на основе данных получаемых от преобразователя по однопроводному интерфейсу.

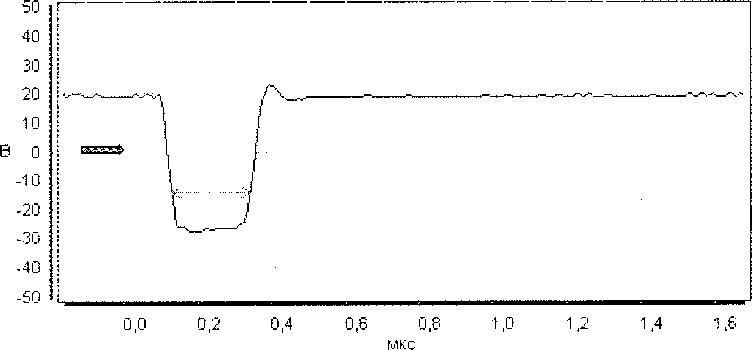

Рис.4.4.1. Осциллограмма зондирующего импульса на нагрузке 50 Ом. Длительность импульса 200 нс, амплитуда 50В. Измерения проводились с помощью синтезатора сигналов СС306.

Приемник ультразвуковых эхосигналов представляет собой широкополосный усилитель с регулируемым во времени коэффициентом усиления. Полоса частот приемника от 0,5 до 16 МГц, максимальная чувствительность 200 мкВ, диапазон усиления от 0 до 80 дБ. На Рис.4.4.2. показана амплитудно-частотная характеристика приемника.

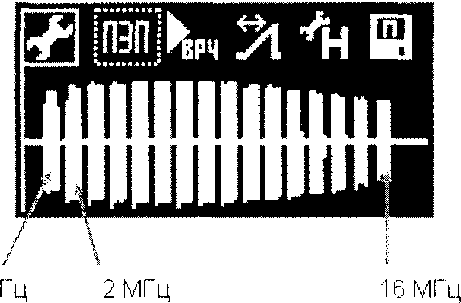

Рис.4.4.2. Амплитудно-частотная характеристика приемника. Серия импульсных тест-сигналов с частотами от 1 до 16 МГц сформирована синтезатором СС306.

Блок цифровой обработки сигналов в приборе УТ907 содержит аналого-цифровой преобразователь, измеритель интервалов времени и подсистему записи А-сканов. Данные, получаемые от блока цифровой обработки, поступают во внутренний процессор прибора, где подвергаются анализу и выводятся на дисплей.

4.5 Временная регулировка чувствительности (ВРЧ)

В приемнике ультразвуковых сигналов имеется сервисная функция ..... временная

регулировка усиления (ВРЧ). Ее используют для выравнивания амплитуд донных эхосигналов в широком диапазоне толщин изделий. Для упрощения работы с прибором кривые ВРЧ установлены в виде 16-ти типовых графиков, Рис.4.5.1.

МКС

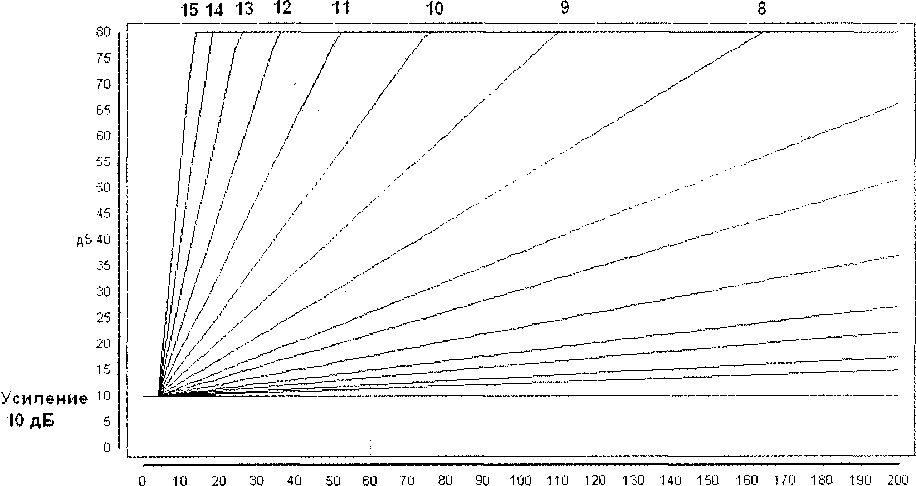

Рис.4.5.1. Графики чувствительности приемника в зависимости от номера кривой ВРЧ.

Изменение чувствительности приемника во времени определяется усилением и номером кривой ВРЧ. Во всех случаях усиление ограничивается на уровне 80 дБ.

Ниже, в качестве примера показано действие системы ВРЧ при прозвучивании образца толщиной 30мм.

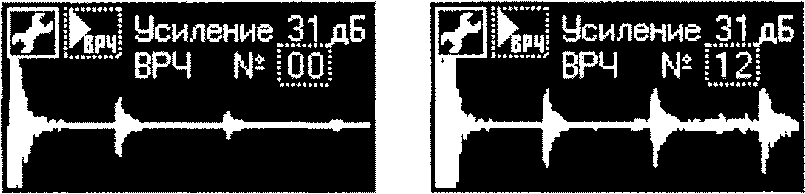

Рис.4.5.2. Выравнивание амплитуд донных эхосигналов в образце толщиной 30мм. Преобразователь 111 11 -5.0-K'S.

4.6 Энергонезависимая память

В приборе имеется энергонезависимая память, в которой хранятся файлы настроек и результатов контроля. Память позволяет записать до 1000 файлов. Меню прибора обеспечивает выполнение операций записи, просмотра и стирания файлов. Также файлы могут передаваться на персональный компьютер по каналу USB.

Программное обеспечение для персонального компьютера производит чтение файлов результатов контроля и формирование заключений (документы MSWord).

С помощью отдельной программы файлы настроек считываются из УТ907 в персональных компьютер, сохраняются на нем и могут быть записаны в другой прибор УТ907. Таким, образом осуществляется перенос настроек с одного прибора в другой.

4.7 Однопроводный интерфейс

Прибор содержит однопроводный интерфейс предназначенный для чтения данных из ультразвуковых преобразователей. Каждый ПЭП, поставляемый к прибору УТ907, имеет встроенную микросхему памяти, в которую записан его тип и номер.

При соединении контактов однопроводного интерфейса, расположенных на ПЭП и на лицевой панели прибора, считывание данных происходит автоматически. На экран прибора выводится сообщение Рис.4.7.1. При нажатии кнопки «Ввод» данные преобразователя запоминаются в оперативной памяти прибора и. затем, попадают в файлы настройки и в файлы

результатов контроля.

(Р Обнаружен ПЭП

I П111- 5.0- К.8

$ N 81 - 04.10

i ВВОД-ПРИНЯТЬ

Рис.4.7.1. Результат считывания данных из ультразвукового преобразователя.

4.8 Часы и календарь

Прибор УТ907 имеет внутренние часы с календарем. Питание часов осуществляется от аккумулятора. Дата и время автоматически записываются в файлы настроек прибора и в файлы результатов контроля. В последствии, при составлении заключений по толщинометрии объектов, дата и время выполнения работ передаются в тестовые документы.

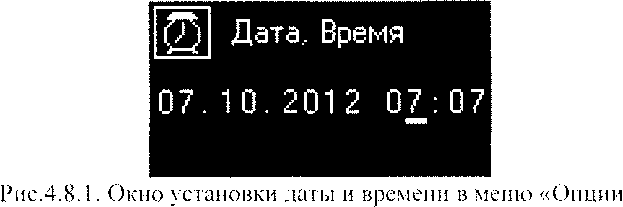

Установка часов и календаря производится в меню «Опции», элемент меню «Дата, время». Рис. 4.8.1.

4.9 Конipo.n. питания прибора

Монитор питания УТ907 постоянно контролирует напряжение аккумулятора. Состояние аккумулятора (заряд или разряд) а также количество энергии отображаются в пиктограмме аккумулятора Рис.4.3.1. Дополнительно информация о состоянии аккумулятора выводится в меню «Опции», элемент «Состояние аккумулятора», Рис.4.9.1.

ЕЭ Аккумулятор

Режим -заряжается Энергия 58Ж Напряжение 2,58В

Рис.4.9.1. Окно состояния аккумулятора в меню «Опции».

Монитор питания заряжает аккумулятор от источника +5В, подключаемого через кабель USB. Заряд может производится от персонального компьютера, когда прибор подключен к нему, или от сетевого источника +5В 1000 мА. снабженного разъемом USB.

4.10 Канал связи прибора с ЭВМ

Связь прибора с персональным компьютером осуществляется через шину USB 2.0 (Universal Serial Bus) при скорости передачи данных 12 мегабит/с. Прибор подключается к компьютеру с помощью кабеля USB, который входит в комплект поставки. На верхней панели прибора расположен стандартный разъем USB, тип microB.

Протокол шины USB предусматривает автоматическое определение устройства на шине и автоматическое соединение с ним - протокол Plug and Play. Все операции по установке связи и передаче данных инициируются программами, установленными на персональном компьютере. Более подробная информация о работе УТ907 с персональным компьютером приводится в описании программ.

В меню «Опции», подменю «USB» есть режим тестирования USB порта. В данном режиме краткое содержание пакетов данных, передаваемых в компьютер и получаемых от него, отображается на дисплее прибора, Рис.4.9.1.

USB 080 ЕР 2 IN VIDEO

073 ЕР 2 IN VIDEO

074 ЕР 2 IN VIDEO

075 ЕР 2 IN VIDEO

076 ЕР 2 IN VIDEO

07? ЕР 2 IN VIDEO

078 ЕР 2 IN VIDEO

079 ЕР 2 IN VIDEO

Рис.4.9.1. Окно тестирования USB порта в меню «Опции».

  • 5 Инструкция по эксплуатации

5.1 Включение и выключение прибора

Включите прибор, кратковременно нажав на кнопку «Вкл/Выкл». После отпускания кнопки прибор включается. В начальном состоянии на экране отображается окно Рис.5.1.1., которое содержит основную информацию - номер прибора, дату, процент заполнения энергонезависимой памяти и состояние аккумулятора.

Выключение прибора производится нажатием на кнопку «Вкл/Выкл». Если прибор был включен, он выключается. И наоборот, если прибор был выключен - он включается.

5.2 Настройка прибора

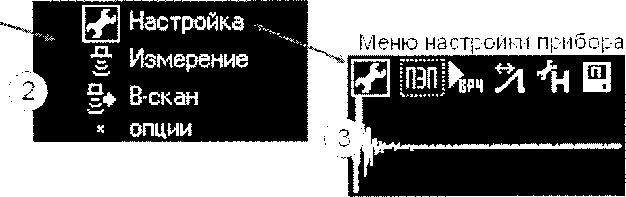

Переход в меню настройки прибора показан на Рис.5.2.1., обозначение элементов меню указано на Рис.5.2.2. Общая последовательность операций настройки предполагает использование элементов меню Рис.5.2.2. слева направо. В ниже следующих параграфах подробно рассматриваются операции настройки прибора.

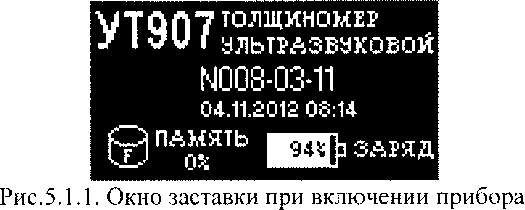

Заставка при включении прибора

Д|ТЛЛ7ТОЖИНОМИ ■ Jf I vU t УЛЬТРАЗВУКОВОЙ

I       N008-03-11

'         04.11.2012 08:01

i ®ЛАЙ*ТЬ

Главное меню

Рис.5.2.1. Переход в меню настройки прибора.

Информация об ультразвуковом преобразователе

Регулировка усиления и ВРЧ

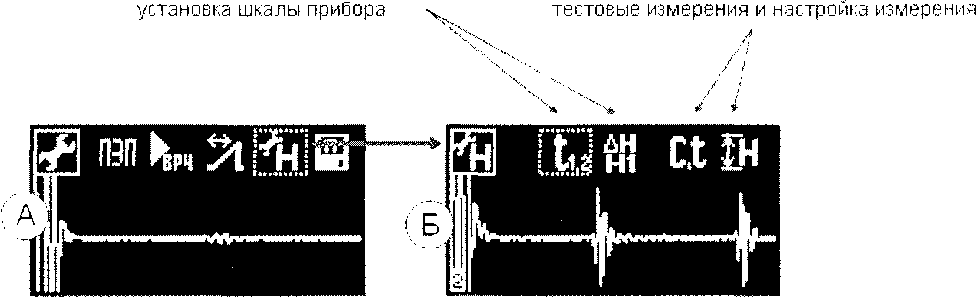

Настройка Процедура настройки шкалы прибора развертки по одной или двум мерам толщины

азвертка (А-скан)

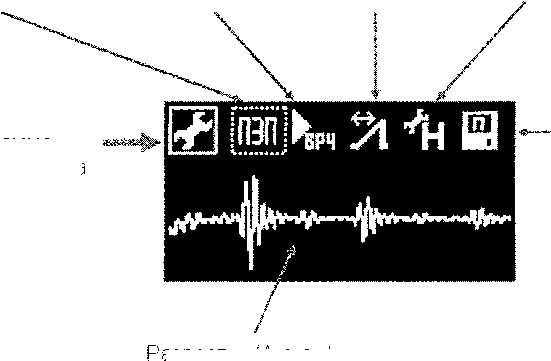

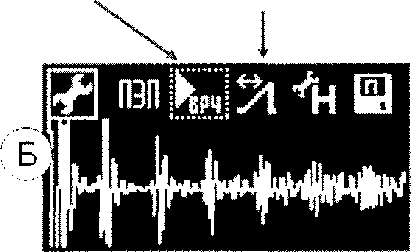

Рис.5.2.2. Обозначение элементов меню настройки прибора.

Пиктограмма меню Настройка

Сохранение настройки в файл или загрузка настройки

5.2.1 Ввод информации об ультразвуковом преобразователе

Подключите ультразвуковой преобразователь к прибору с помощью штатного кабеля. Соедините контакт однопроводного интерфейса преобразователя с контактом «НЭП» на передней панели прибора. Информация о преобразователе считывается в прибор автоматически. По завершении этого процесса на экран прибора выводится окно данными ПЭП. Рис.5.2.1.1. Для сохранения данных ПЭП в приборе нажмите кнопку «Ввод». Если нужно отменить прием данных, нажмите кнопку «Отмена».

Обнаружен ПЭП

| П111- 5..0- К8

N 81 ■ 04.10

i   ВВОД -ПРИНЯТЬ

Рис.5.2.1 Л. Результат считывания данных из ультразвукового преобразователя.

Данные ультразвукового преобразователя отображаются в меню информации о ПЭП в режиме настройки прибора. Рис. 5.2.1.2. Здесь же имеется возможность скорректировать их или ввести тип и номер ПЭП в ручную. Внимание, параметр частота непосредственно связан с установкой оптимальных характеристик электроакустического тракта прибора.

Параметры ПЭП

^Частота 5,0 МГц

т'ТТ-......57 б-......К8............

N 81 - 04. 10

Рис.5.2.1.2. Характеристики ультразвукового преобразователя.

5.2.2 Установка диапазонов наблюдения эхоснгналов (усиление, ВРЧ, развертка)

В задачах ультразвуковой толщинометрии анализируются эхосигналы в некотором интервале задержек и в определенном диапазоне амплитуд. Прибор УТ907 имеет широкие диапазоны настройки, поэтому всегда необходимо устанавливать диапазоны отображения сигналов. Для этой цели служит меню регулировки усиления и ВРЧ и меню настройки развертки, Рис.5.2.2.1.

Усиление прибора и тип кривой ВРЧ устанавливают с таким расчетом, чтобы амплитуды донных эхоснгналов от изделий различной толщины занимали полную высоту экрана.

Развертку прибора желательно устанавливать от зондирующего импульса или с небольшим сдвигом так, чтобы наблюдалась реверберации но-шумовая характеристика преобразователя (РШХ), Рис.5.2.2.1.Б. По сигналу РШХ можно легко определить отказы в кабеле, соединяющем преобразователь с прибором.

Ширину развертки выбирают из условия наблюдения донного эхосигнала с максимальной задержкой в самом конце развертки, Рис.5.2.2.1 .В. В этом случае достигается наиболее высокая детализация эхоснгналов, возможность наблюдения отдельных периодов колебаний в них.

ПЭЛ

--— ---------------- Hmin

А _•          |

Нтах

Регулировка Настройка усиления и ВРЧ развертки

Донный зхосигнал Hmin

Донный зхосигнал Нтах-Х

Рис.5.2.2.1. Установка диапазонов наблюдения эхоснгналов.

Преобразователь Ill 11-2.5-К14.

А) Схема прозвучивания изделий.

Б) Донный зхосигнал от изделия минимальной толщины (10мм). В) Донный зхосигнал от изделия максимальной толщины (60мм).

5.2.3 Принципы настройки шкалы прибора, устройство меню

Ранее было отмечено, что ультразвуковой толщиномер реализует косвенный метод измерений. Первично измеряется задержка донного эхосигнала относительно зондирующего импульса Т, затем производится расчет толщины изделия Н по формуле

Н = CL*(T - Тпэп)/2,

где: Т - время задержки донного эхосигнала, CL скорость звука или масштабный фактор преобразования времени задержки в миллиметры шкалы прибора, Тпэп - время, пробега волн в ультразвуковом преобразователе.

Здесь величины CL и Тпэп являются параметрами настройки прибора. Для выполнения правильных измерений необходимо указать прибору их конкретные значения. В ультразвуковом толщиномере УТ907 реализованы два способа настройки с использованием одной или двух мер ультразвуковой эквивалентной толщины.

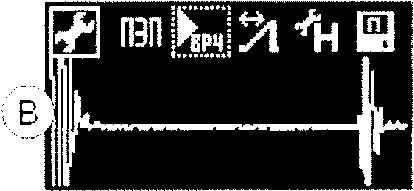

Вид меню настройки шкалы показан на Рис.5.2.3.1. Для удобства элементы меню (Рис.5.2.3.1.Б) разделены на две группы, в которых заложены алгоритмы настройки прибора по двум или одной мере толщины. Подробное описание алгоритмов настройки приведено в ниже следующих параграфах. Далее рассмотрим принципы настройки.

Настропка по одной мере толщины.

Просмотр или установка параметров шкалы,

Настроила по двум мерам толщины

Измерение задержек зхосигналов,

Рис.5.2.3.1. Устройство меню настройки шкалы прибора.

А) Меню настройки прибора. Б) Меню настройки шкалы.

Настройка прибора по двум мерам толщины. Это наиболее универсальный и точный способ настройки, который учитывает большинство систематических погрешностей. При настройке производится измерение времени задержки донных зхосигналов Ь и tt , получаемых в мерах толщины Hl, Н2. Меры выбирают таким образом, чтобы диапазон 111. 112 охватывал будущий диапазон контроля. Затем производится установка разности толщин dH=H2-Hl и значение толщины минимальной меры Н1.

Когда устанавливается разность толщин dH, прибор автоматически производит расчет скорости звука CL по формуле

CL = 2*<111/ (t2- tj).

А когда устанавливается толщина Н1, прибор определяет время задержки в преобразователе

Тпэп = ti - 2*Н1/CL.

После проведения настройки параметры шкалы можно посмотреть в меню (C,t). Рис.5.2.3.1.Б.

Настройка прибора по одной мере толщины. Данный способ является традиционным для многих марок ультразвуковых толщиномеров. Последовательность настройки следующая.

Вначале, пользуясь справочными данными, устанавливают скорость звука в изделии CL. Затем производят измерение толщины одной меры Н и устанавливают показания прибора, равными II. В процессе корректировки измерения прибор рассчитывает необходимое значение времени задержки Тпэп.

Следует отметить, что такой способ настройки имеет погрешность, связанную с не соответствием скорости звука в изделии и параметром прибора ( I.

5.2.4 Настройка шкалы прибора по двум мерам толщины

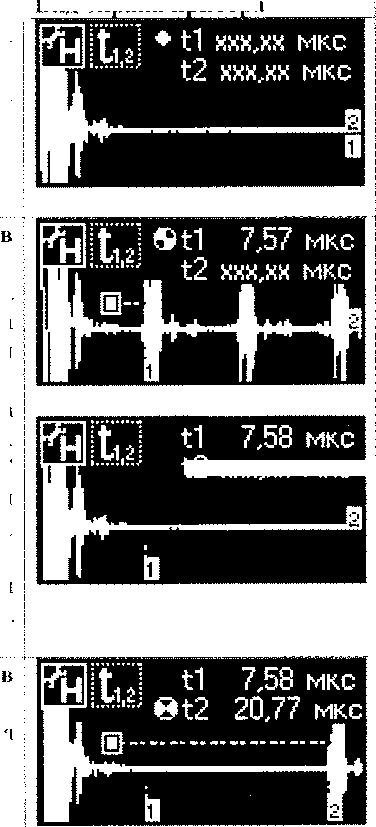

Алгоритм настройки по двум мерам толщины приведен в Таблице 5.2.4.1. Процедура настройки иллюстрируется примером на мерах толщины Н1=20мм и Н2=60мм. Использован ультразвуковой преобразователь ГН 11-2,5-К 14.

Примечание. Меры эквивалентной ультразвуковой толщины, используемые при настройке прибора должны иметь такие же акустические параметры (скорость звука, затухание), что и контролируемое изделие.

Таблица 5.2.4.1. Алгоритм настройки прибора по двум мерам толщины.

Операции____________________

Выбор меню измерений времени задержки донных эхосигналов в мерах толщины.

Выберите элемент меню (tL2). В начальном состоянии измерения задержек отсутствуют.

1ид экрана прибора

Измерение времени задержки донного эхосигнала мере малой толщины 111.

Выберите элемент меню tl. нажмите кнопку «Ввод». Прибор перейдет в режим измерения времени задержки. На экране появится маркер захвата и маркер измерения помеченный цифрой 1.

Нанесите контактную жидкость на поверхность ввода меры толщины Н1. Установите ПЭП на меру толщины. Выполните захват первого донного эхосигнала. С помощью кнопок       маркер захвата перемещается

вправо-влево по экрану. При необходимости кнопками можно отрегулировать усиление прибора.

Убедитесь, что прибор дает стабильные показания времени tl. Сохраните измерение нажав кнопку «Ввод». При этом маркер измерения 1 (внизу экрана) фиксируется. Измерение времени задержки донного эхосигнала мере большой толщины 112.

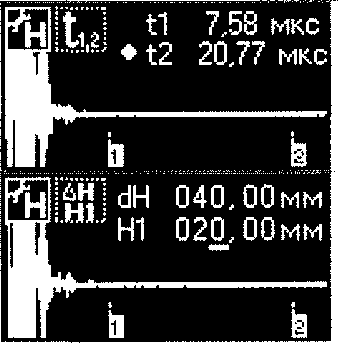

Измерение времени 12 и фиксация измерения выполняется аналогично п.2, данной таблицы.

мкс

Установка шкалы прибора.

Выберите меню «Настройка шкалы Н». Вначале установите величину разности толщины мер dH=H2-Hl. Затем установите толщину малой меры Н1.

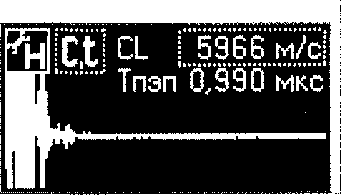

Просмотр параметров настройки.

Выберите меню (C,t). Численные значения параметров настройки отображаются в элементах меню CL и Тпэп.

5.2.5 Настройка шкалы прибора по одной мере толщины

Алгоритм настройки по одной мере толщины приведен в Таблице 5.2.5.1. Процедура настройки иллюстрируется примером - скорость звука в малоуглеродистой стали 5916 м/с, мера Н=20мм, использован ультразвуковой преобразователь П111-2.5-К14.

Примечание. Мера эквивалентной ультразвуковой толщины, используемая при настройке прибора должна иметь такие же акустические параметры (скорость звука, затухание), что и контролируемое изделие.

_ Таблица 5.2.5.1. Алгоритм настройки прибора по одной мере толщины.

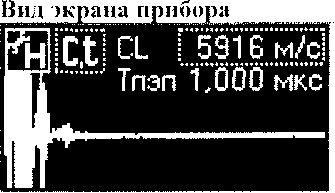

Операции________________________________ Выбор меню параметров шкалы прибора и установка скорости звука в изделии.

Выберите элемент меню (С,1). Затем установите численное значение скорости звука в изделии CL. Примечание. Данные о скорости звука в различных материалах приведены в приложениях 14-17.

Выбор меню «Измерение и настройка Н».

Перейдите в меню «Измерение и настройка Н». В начальном состоянии измерения отсутствуют.

Измерение толщины меры Н.

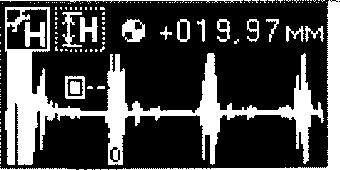

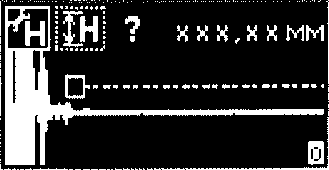

При переходе в меню «Измерение и настройка Н» прибор сразу же находится в режиме измерения толщины. На экране отображается маркер захвата и маркер измерения помеченный цифрой 0.

Нанесите контактную жидкость на поверхность ввода меры толщины. Установите ПЭП на меру. Выполните захват первого донного эхосигнала. С помощью кнопок маркер захвата перемещается вправо-влево по экрану. При необходимости кнопками ТД можно отрегулировать усиление прибора.

Убедитесь, что прибор дает стабильные показания. Снимите преобразователь с меры толщины. Донный эхосигнал пропадает. Последнее измерение запоминается прибором, маркер измерения 0 фиксируется.____

Корректировка измерения.

Нажмите кнопку «Ввод». Прибор перейдет в режим корректировки измерения.

Установите точное численное значение толщины меры Н. Нажмите кнопку «Ввод» еще раз. прибор перейдет обратно в режим измерения толщины. Проверьте правильность настройки на мере.

Просмотр параметров настройки.

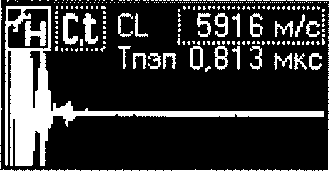

Выберите элемент меню (C,t). Убедитесь в том, что параметр Тпэп изменился после корректировки.

хПОП Г) П

+ UiU,UUMM

5.2.6 Запоминание и загрузка файлов настроек

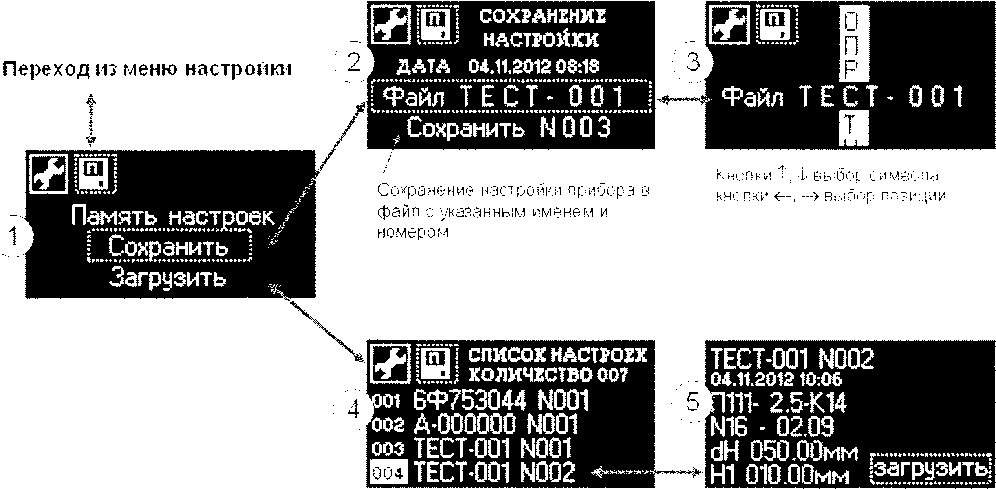

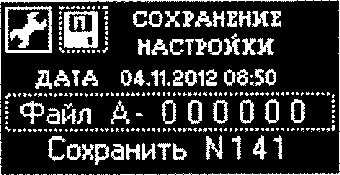

Устройство меню для работы с файлами настроек показано Рис. 5.2.6.1. Здесь имеется две операции (1) сохранение данных настройки в файл и загрузка их из файла.

В меню записи настройки в файл (2) отображается действующая дата и время внутренних часов прибора. Меню (2) имеет два элемента - редактирование имени файла и собственно сохранение настройки.

В файловой системе УТ907 кроме имени файла присутствует еще номер, который присваивается прибором автоматически. При формировании файла с новым именем устанавливается номер 001. Если несколько раз сохранить данные настройки в файл с одним и тем же именем, то номер файла будет увеличиваться - 002, 003 и т.д. Такое устройство файловой системы исключает возможность перезаписи данных настройки в один и тог же файл. Удаление не нужных файлов производится в меню «Опции», элемент «Стирание файлов».

г НПРН1 f ■! L'tib'ip фзип HJ Пн.ИН'В

ПИо <

Нюпга-<Евгд'           про мпту/

Фаилэ настрои,^

Кнопка «Ввод» - загрузка файла настройки.

Кнопка «Отмена» - переход к списку файлов

Рис.5.2.6.1. Меню сохранения и загрузки файлов настройки прибора.

Загрузка файлов настроек выполняется в два этапа. В меню (1) выберите элемент «Загрузить». Тогда прибор формирует список файлов настройки и выводит его на экран (4). Выберите из списка нужный файл и нажмите кнопку «Ввод». На экране отобразится краткая информация о настройке (5). При нажатии кнопки «Ввод» данные из этого файла загружаются es параметры прибора. Если нажать кнопку «Отмена» прибор переходит обратно к списку файлов (4). В дальнейшем, нажимая кнопку «Отмена», можно покинуть меню «Память настроек».

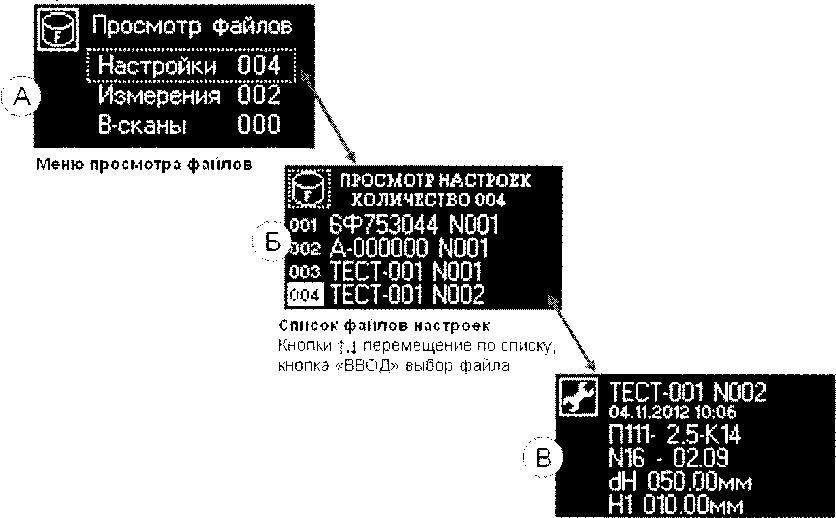

5.2.7 Просмотр файлов настроек

Сервис просмотра файлов настроек имеется в меню «Опции», элемент «Просмотр файлов». Структура меню показана на Рис.5.2.7.1. В меню просмотра файлов (А) рядом с элементами, обозначающими тип файла, указывается их количество.

При выборе элемента меню «Настройки» прибор переходит к отображению списка файлов настроек (Б). В данном меню кнопками производится перемещение указателя по списку, кнопкой «Ввод» осуществляется переход к просмотру краткого содержания файла. Обратные переходы выполняются при нажатии кнопки «Отмена».

Переход н$ меню ОПЦИИ

Краткое содержание файла настропкн

Рис.5.2.7.1. Структура меню просмотра файлов настроек.

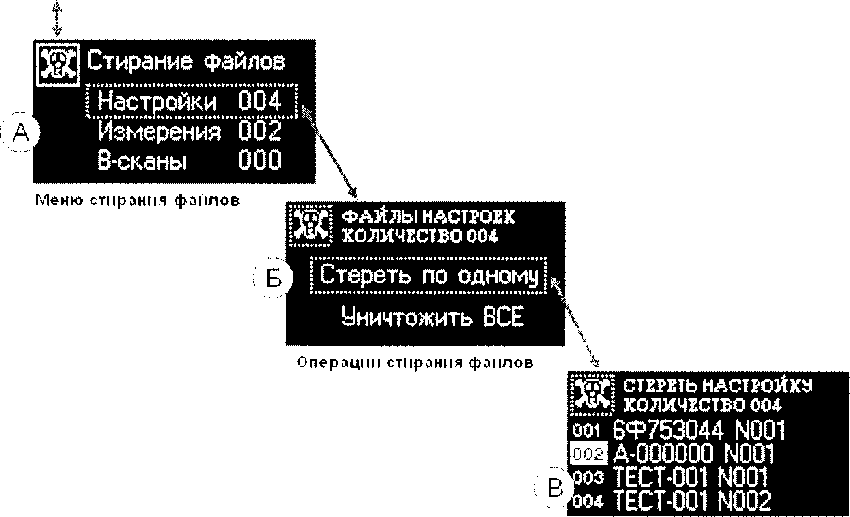

5.2.8 Старание файлов настроек

Удаление файлов из энергонезависимой памяти прибора производится в меню «Опции», элемент «Стирание файлов». Структура меню показана на Рис.5.2.8.1.

В данном меню рядом с элементами типов файлов указано их количество (А). При выборе элемента меню «Настройки» прибор предлагает две операции (Б) - стирание файлов по одному или всех имеющихся. Если выбрать стирание отдельных файлов, прибор формирует список файлов настроек (В). Далее с помощью кнопок f Д производится выбор конкретного файла и при нажатии кнопки «Ввод» он стирается насовсем.

Переход обратно в меню более высокого уровня осуществляется при нажатии кнопки «Отмена».

Переход iu меню ОПЦИИ

Стирание выбранного файла настройки

Кнопки tвыбор файла, кнопка «Ввод» стирание файла

Рис.5.2.8.1. Структура меню стирания файлов настроек.

5.3 Работа с прибором

Ультразвуковой толщиномер УТ907 предназначен для выполнения ручного ультразвукового контроля изделий. В приборе предусмотрены два режима работы - измерение толщины изделий и формирование В-сканов. Структура меню представлена на Рис.5.3.1.

Меню измерений

Заставка при включении прибора

М Т Л Л 7 ТОЛЩИНОЙ!I »     • УЛЬТРАЗВУКОВОЙ

I       N008-03-11

"         04.11.2012 08:01

©ПАЙЯТЬ ИШз,ЗА1'яд

Рис.5.3.1. Структура меню работы с прибором.

5.3.1 Измерение толщины изделий

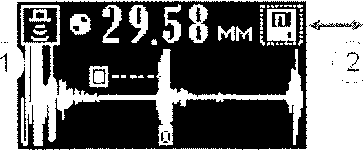

В меню измерений, Рис.5.3.1. (3), есть три элемента - измерение толщины, регулировка усиления и ВРЧ, настройка развертки. Последние два элемента меню сделаны для удобства, они позволяют оперативно менять диапазоны отображения эхосигналов.

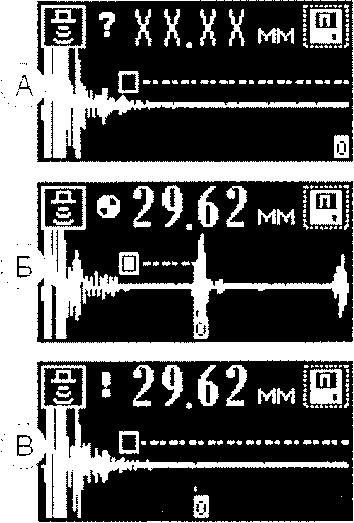

Выберите меню измерения толщины, прибор перейдет в данный режим, Рис.5.3.1.1. Здесь, в верхней части экрана отображается результат измерения и символ состояния измерителя. На экране изображается развертка эхосигналов в реальном времени, маркер захвата и ,м аркер измерения.

В состоянии ожидания эхосигналов, Рис.5.3.1.1.(А), измерения отсутствуют, выводится символ состояния измерителя «?», результат измерения неизвестен - «ХХ.ХХ мм».

При появлении донного эхосигнала происходит его захват с помощью маркера захвата. Рис.5.3.1.1.(Б). Момент времени, в котором выполняется измерение, отмечает маркер измерения «0» расположенный внизу экрана. Толщина изделия в миллиметрах отображается в верхней части экрана. В режиме оперативных измерений символ состояния измерителя отображается в виде вращающегося кружка.

При пропадании донного эхосигнала измеритель переходит в состояние фиксации последних данных. Символ состояния измерителя «!». Маркер измерения «0» также фиксируется на экране. Найденная толщина, изделия сохраняется в течении 20с, после этого измеритель переходит в состояние ожидания эхосигнала.

Ожидание эхосигнала

Выполнение измерения

Фиксация измерения

Кнопки Т, 2 настройка усиления

Кнопки*-, -э перемещение маркера захвата.

Кнопка «Ввод» переход к записи измерения в файл

Рис.5.3.1.1. Состояние измерителя толщины изделий.

Во всех состояниях возможна некоторая настройка прибора, маркер захвата перемещается вправо-влево кнопками , усиление прибора регулируется кнопками f

Переход к записи измерения в файл осуществляется при нажатии кнопки «Ввод».

5.3.2 Сохранение результатов измерений

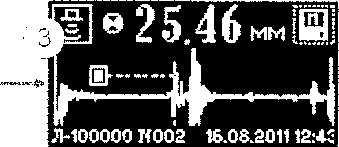

Порядок записи результатов измерений в файл демонстрирует Рис.5.3.2.1. В меню (Г) после выполнения измерения толщины изделия нажмите кнопку «Ввод». Прибор перейдет в режим сохранения измерения в файл (2). Чтобы сохранить данные в файл выберите элемент; меню «Сохранить» и нажмите кнопку «Ввод». Результаты измерения будут записаны в файл с указанным именем и номером. После записи прибор автоматически переходит в меню

измерений (1). На экран выводится сообщение «Запись измерения ОК». Номер файла увеличивается на единицу.

ЗАПИСЬ

ИЗМЕНЕНИЯ

I ДАТА 04.112012 09:18

Сохранить N001

Запись измерения в файл с указанным именем и номером

Рис.5.3.2.1. Запись измерений в файл.

При выборе элемента меню «Файл» (2), прибор переходит в меню редактирования имени файла (3). В данном меню кнопками > устанавливают позицию символа в имени файла, а кнопками выбирают нужный символ из вертикального списка. Обратные переходы осуществляются при нажатии кнопки «Отмена».

5.3.3 Построение В-сканов

Построение В-сканов (развертки типа В) производится по серии эхосигналов. полученных в процессе перемещения преобразователя вдоль какого-либо направления. Амплитуда эхосигнала характеризует яркость изображения. Эхосигналы, соответствующие заданным позициям преобразователя, отображаются (проецируются) на плоскости в определенном масштабе на дисплее.

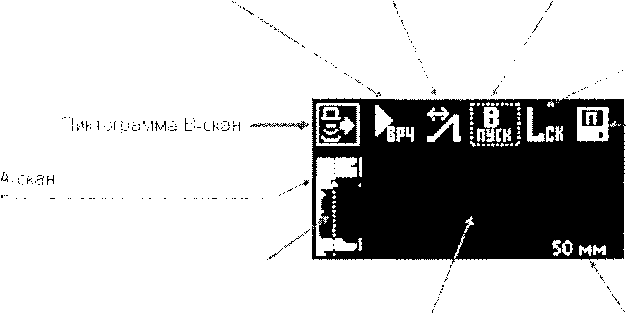

Меню формирования В-сканов показано на Рис.5.3.3.1.

Регулировка       Настройка

усиления и ВРЧ    развертки А-скана

Ввод длины

"""* сканирования

Детектированные эхосигналы

Область изображения В-скана

Порог передачи сигнала в В-скан

Управление В-сканом ПУСК-СТС

Выбор скорости записи

Длина В-скана (вводится в ручную)

Рис.5.3.3.1. Устройство меню В-скана.

Рассмотрим порядок записи В-скана. Предположим необходимо обследовать некоторую область изделия. Выполните следующие действия.

1. Настройка А-скана. Проведите пробное прозвучивание исследуемой области изделия. С помощью меню регулировки усиления и настройки развертки установите донный эхосигнал в самый конец А-скана. Амплитуда донного эхосигнала должна превышать порог (пунктирная линия), тогда эхосигналы будут отображаться на В-скане. Усиление прибора желательно делать достаточно высоким для обнаружения малых несплошностей и отображения их на В-скане.

  • 2. Выбор скорости записи В-скана. Установите маркер на пиктограмму управления В-сканом. Кнопками установите нужную скорость записи В-скана - «Быстро». «Средняя», «Медленно». Скорость записи отображается в виде строки подсказки в нижней части экрана прибора.

  • 3. Сканирование изделия. Нанесите контактную жидкость на исследуемую поверхность изделия. Установите НЭП в начальную позицию сканирования. Установите маркер на пиктограмму управления В-сканом. Нажмите кнопку «Ввод». Начинается запись В-скана. Перемещайте НЭП по поверхности изделия с одинаковой скоростью. На экране прибора записывается В-скан в реальном времени. По окончании сканирования нажмите кнопку «Ввод» еще раз. Изображение В-скана фиксируется на экране прибора.

  • 4. Ввод длины сканирования. С помощью линейки проведите измерение длины перемещения ПЭП. Выберите элемент меню «Еск», нажмите кнопу «Ввод», установите измеренную длину сканирования.

Пример В-скана, полученного на стальном образце толщиной 20мм с отверстиями на глубине 12мм, показан на Рис.5.3.3.2.

Ek От

Нрч -/1 пйк i

LLckj Ш

■Р

■f-

■ ■“

- — —

64 мм

Рис.5.3.3.2. Пример В-скана. Преобразователь ГП 11-5.0-К8.

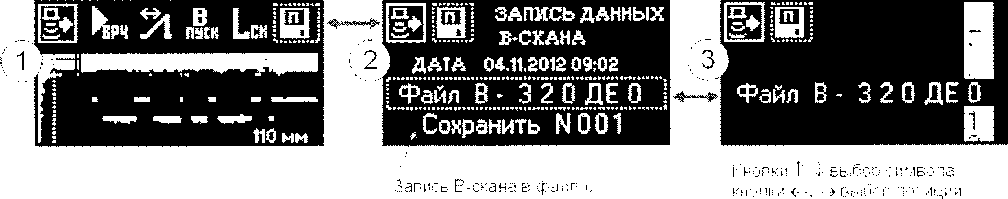

5.3.4 Запоминание В-сканов

Порядок записи В-сканов в файл демонстрирует Рис.5.3.4.1. В меню формирования В-скана (1) выберите элемент меню «Память В-скана». Прибор перейдет в меню сохранения данных В-скана в файл (2). Чтобы сохранить данные в файл выберите элемент меню «Сохранить» и нажмите кнопку «Ввод». Результаты измерения будут записаны в файл с указанным именем и номером. После записи прибор автоматически переходит в меню (1). На экран выводится сообщение «Запись В-скана ОК». Номер файла увеличивается на единицу.

указанным именем и номером

Рис.5.3.4.1. Запись В-сканов в файл.

При выборе элемента меню «Файл» (2), прибор переходит в меню редактирования имени файла (3). В данном меню кнопками > устанавливают позицию символа в имени файла, а кнопками выбирают нужный символ из вертикального списка. Обратные переходы осуществляются при нажатии кнопки «Отмена».

5.3.5 Просмотр файлов результатов контроля

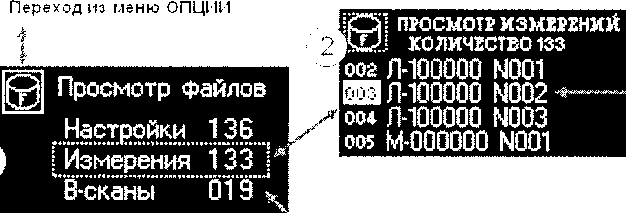

Переход к просмотру результатов ультразвукового контроля осуществляется из меню «Опции», элемент «Просмотр файлов». Структура меню просмотра файлов показана на Рис.5.3.5.1.

Здесь (1), при выборе типа файлов, измерения или В-сканы, прибор создает список указанных файлов и отображает его (2), (4). Кнопками указатель файла перемещается по списку, кнопкой «Ввод» производится выбор файла, тогда на экране прибора отображается краткое содержание файла (3), (5). С помощью кнопки «Отмена» осуществляются выход из меню.

Меню просмотра файлов

ООО Б0000000 N003

Список файлов

Кнопки та перемещение по списку, кнопка «ВВОД» выбор файла

Рис.5.3.5.1. Структура меню просмотра файлов с результатами контроля.

Краткое содержание файла измерения

Краткое содержание файла В-скана

В] ПГОСМОТ1В-СКАНОВ } КОЛИЧЕСТВО 019 003 4-000000 N003 ШБ0000000 N001 os БООООООО N002

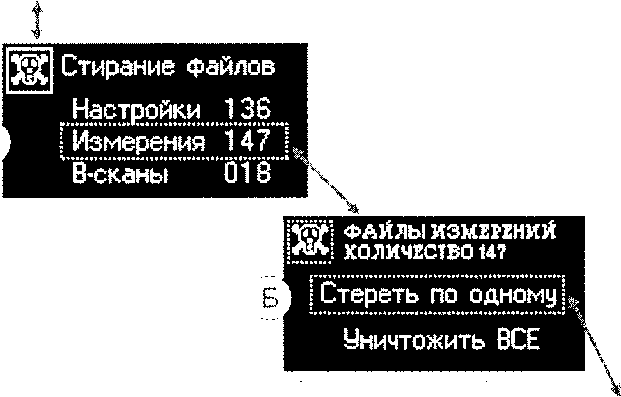

5.3.6 Стирание файлов с результатами контроля

Удаление файлов из энергонезависимой памяти прибора производится в меню «Опции», элемент «Стирание файлов». Структура меню показана на Рис.5.3.6.1. Устройство меню одинаковое для всех типов файлов. В данном меню (А) рядом с элементами типов файлов указано их количество.

В меню (Б) при выборе элемента меню «Измерения» или «В-сканы» прибор предлагает две операции - стирание файлов по одному или всех имеющихся. Если выбрать стирание отдельных файлов, прибор формирует их список (В). Далее с помощью кнопок производится выбор конкретного файла и при нажатии кнопки «Ввод» он уничтожается. Затем список обновляется.

При выборе элемента меню «Уничтожить ВСЕ» (Б) происходит стирание всех файлов данного типа. Переход обратно в меню более высокого уровня осуществляется при нажатии кнопки «Отмена».

Переход из меню ОПЦИИ

Меню стирания файлов

Операции стирания файлов

Г

S СЛИТЬ ИЗМЕНЕНИЕ i КОЛИЧЕСТВ014?

М-000000 N092

М-000000 N093

М-000000 N094

М-000000 N095

Стирание выбранного файла

кнопки t.i выбор файла, кнопка «Ввод» стирание файла

Рис.5.3.6.1. Меню стирания файлов контроля.

6 Методика поверки

Настоящая методика распространяется на толщиномер ультразвуковой УТ907 и устанавливает методику его первичной и периодической поверки. Периодичность поверки -один раз в год.

6.1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 6.1.1. Операции поверки проводятся организациями Росстандарта РФ или аккредитованными метрологическими службами. В случае отрицательного результата при проведении одной из операций поверку толщиномера прекращают, прибор признают не прошедшим поверку.

Таблица 6.1.1.

Номера пунктов в документе

Наименование операций

Обязательность проведения операции при

первичной поверке

периодической поверке

6.6.1.

Внешний осмотр

Да

Да

6.6.2.

Опробование

Да

Да

6.6.3.

Проверка диапазона измерений толщины и пределов допускаемой абсолютной погрешности измерений толщины

Да

Да

6.6.4.

Проверка идентификационных данных ПО

Да

Да

6.2 Средства поверки

При проведении поверки должны использоваться комплекты мер толщины КУСОТ-180, диапазон толщин 0,6 - 300мм; 111 ±0, 003  0,007.

Все средства измерений должны быть поверены в органах Росстандарта РФ или в аккредитованных метрологических службах. Допускается замена оборудования на аналогичное при условии, что параметры мер толщины и их точностные характеристики не хуже чем у комплектов мер КУ СОТ -180.

6.3 Требования к квалификации поверителя

К проведению поверки допускают лиц. аттестованных в качестве поверителя СИ в порядке, установленном ПР 50.2.012-94 и изучивших устройство и принцип работы аппаратуры по эксплуатационной документации.

6.4 Требования безопасности

При проведении поверки должны соблюдаться следующие требования безопасности:

  • 6.4.1. При проведении поверки должны быть соблюдены требования ГОСТ 12.3.019-80.

  • 6.4.2. Освещенность рабочего места поверителя должна соответствовать требованиям санитарных норм СП 245-71.

  • 6.4.3. При проведении поверки необходимо подробно изучить руководство по эксплуатации ультразвукового толщиномера УТ907.

6.5 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • 6.5.1. Температура окружающего воздуха - 20±5°С.

  • 6.5.2. Относительная влажность воздуха - 65±15%.

  • 6.5.3. Атмосферное давление            -  100+4 кПа.

  • 6.5.4. Напряжение питания сети - 220±40В, частота - 50±5Гц.

  • 6.5.5. Внешние электрические и магнитные поля должны отсутствовать, либо находиться в пределах, не влияющих на работу прибора.

6.6 Проведение поверки

При проведении поверки выполняются все операции указанные в таблице 6.1.1.

6.6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено.

  • 6.6.1. Соответствие комплектности прибора прилагаемой документации.

  • 6.6.2. Отсутствие механических повреждений корпуса.

  • 6.6.3. Наличие заводского или регистрационного номера на приборе.

  • 6.6.4. Все надписи на аппаратуре должны быть четкими и ясными.

  • 6.6.5. Разъемы должны быть чистыми.

6.6.2 Опробование

Включить толщиномер ультразвуковой УТ907. Проверить действие всех кнопок на передней панели прибора. Кнопки должны работать согласно техническому описанию на прибор.

Подключить ультразвуковые преобразователи к прибору и провести пробное прозвучивание мер толщины. Убедится в работоспособности преобразователей, на экране прибора должны наблюдаться донные эхосиг'налы.

6.6.3 Проверка диапазона измерения толщины и пределов допускаемой абсолютной погрешности измерения толщины

Основная абсолютная погрешность прибора определяется в диапазоне настройки. Диапазон толщин и пределы допускаемой погрешности для каждого типа ультразвукового преобразователя указаны в таблице 6.6.3.1.

Таблица 6.6.3.1.

Преобразователь

Поверяемый диапазон толщин, мм

Пределы допускаемой погрешности, мм

П112-2,5-014

10.0-100,0

±(0,05 + 0, 003 *Н)

Н - ультразвуковая эквивалентная толщина меры

ПИ2-5,0-08           | 3,0- 20,0

ГП 12-8,0-5*4

0,6-10,0

ПШ-2,5-К14

20,0 -300,0

П111-5.O-K8

10,0 -50,0

ГП11-8,0-1<5*4

5,0 - 20,0

Определение пределов допускаемой абсолютной погрешности измерения толщины производится не менее чем в 4-х точках поверяемого диапазона толщин. Измерения выполняют в соответствии с П.5, руководства по эксплуатации. Пределы допускаемой абсолютной погрешности измерения толщины определяют как разность между показаниями прибора при измерении толщины меры и значением ультразвуковой эквивалентной толщиной данной меры.

Если основная абсолютная погрешность превышает значение, указанное в Табл. 6.6.З.1.. толщиномер ультразвуковой УТ907 признают не прошедшим поверку с данным преобразователем.

6.6.4 Проверка идентификационных данных ПО
  • 6.6.4.1. Включите прибор УТ907. При включении прибора должна запускаться его внутренняя программа, прошитая в долговременной памяти и защищенная кодом производителя. На экране прибора должно отображаться его наименование, номер версии ПО и заводской номер.

  • 6.6.4.2. Подключите прибор к компьютеру с помощью USB кабеля. Запустите программу «Виртуальный толщиномер УТ907». Убедитесь, что обмен данными выполняется без искажений - изображение экрана прибора отображается на компьютере, прибор реагирует на команды, передаваемые компьютером.

  • 6.6.4.3. В окне программы «Виртуальный толщиномер УТ907» нажмите кнопку «События USB», появится окно отображающее процесс обмена данными с прибором. Здесь нажмите кнопку «Свойства». В текстовом поле будут выведены идентификационные данные программного обеспечения прибора. Проверьте номер версии программного обеспечения «VOL 10» и цифровой идентификатор «0х6СС5АЗF4» (контрольная сумма исполняемого кода).

  • 6.6.4.4. Если при включении прибора корректно отображаются его наименование, тип и заводской номер, а также устанавливается связь с прибором и совпадают его идентификационные данные, то проверку идентификационных данных программного обеспечения прибора УТ907 признают успешной.

6.6.5 Оформление результатов поверки

Результаты поверки заносят в протокол, форма которого приведена в Приложении 1.

  • 6.6.5.1. В случае положительных результатов поверки на толщиномер оформляется свидетельство о поверке с протоколом поверки установленной формы (см. Приложение 1).

  • 6.6.5.2.  В случае отрицательных результатов поверки выдается извещение о непригодности толщиномера ультразвукового УТ907 с указанием причин непригодности.

7 Неисправности и методы их устранения

Некоторые виды неисправностей и способы их устранения приведены в таблице 7.1.

Таблица 7.1.

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина

Метод

устранения

1. Прибор не включается.

Полный разряд аккумулятора.

Провести заряд аккумулятора или заменить его.

2. Нет изображения на матричном дисплее.

Выход из строя дисплея.

Требуется ремонт на предприятии изготовителе.

3. Нет реакции прибора на нажатие кнопок на передней панели.

Отказ кнопочной клавиатуры

Требуется замена всей клавиатуры на передней панели.

4. Нет эхосигналов с ультразвукового преобразователя.

Обрыв в кабеле, соединяющем прибор и ПЭН.

РемоHi' кабеля.

5. Не производится считывание данных преобразователя    через    однопроводной

интерфейс

Выход из строя микросхемы, установленной в НЭП

Замена преобразователя.

6. Нет связи с персональным компьютером

Отказ контроллера USB в приборе или обрыв в кабеле USB

Требуется ремонт на предприятии изготовителе или необходимо заменить кабель USB.

8 Маркирование и пломбирование прибора

Наименование прибора "УТ907" нанесено на передней панели. Заводской номер прибора и дата изготовления наносится на шильдике, установленном на верхней панели.

Товарный знак предприятия-изготовителя наносится на верхней панели прибора. На одном из винтов, соединяющем заднюю панель прибора, устанавливается пломба с номером приемки ОТК.

9 Правила хранения и транспортирования прибора

Толщиномеры ультразвуковые УТ907 должны храниться в сухом помещении в соответствии с условиями хранения 1 по ГОСТ 15150-69. В помещении для хранения не должно быть токопроводящей пыли, паров кислот, щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию.

Толщиномеры должны храниться на стеллажах. Расстояние между стенками. полом хранилища и прибором должно быть не менее 100 мм. Расстояние между отопительными устройствами хранилищ и прибором должно быть не менее 0,5 м.

Упакованные толщиномеры могут транспортироваться любым видом транспорта, предохраняющим их от непосредственного воздействия осадков в соответствии с ГОСТ 12997-76 и "Общими правилами перевозки грузов".

При перевозке воздушным транспортом упакованные толщиномеры располагаются в герметизированных и отапливаемых отсеках.

Расстановка и крепление ящиков с толщиномерами в транспортных средствах должны исключать возможность их смещения, ударов и толчков.

  • 10 Свидетельство о консервации и упаковке

10.1 Свидетельство о консервации.

Толщиномер ультразвуковой УТ907 заводской номер___________________________________________________________

подвергнут консервации согласно требованиям технических условий 48.5883.002.01.000 ТУ.

Дата консервации________________________________

Срок консервации______________

Консервацию произвел___________

(ф.и.о. подпись)

Изделие после консервации принял______________________________________________

(.ф.и.о. подпись)

  • 10.2. Свидетельство об упаковке.

Толщиномер ультразвуковой УТ907 заводской номер_________

упакован согласно требованиям технических условий 48.5883.002.01.000 ТУ.

Дата упаковки_________________________________________________________

Упаковку произвел__________________________

(ф.и.о. подпись)

Изделие после упаковки принял___________________

(ф.и.о. подпись)

11 Гарантийные обязательства и сведения о рекламациях

Изготовитель гарантирует соответствие ультразвукового толщиномера УТ907 требованиям технических условий при соблюдении потребителем правил эксплуатации, транспортирования и хранения, установленных техническими условиями 48.5883.001.01.000 ТУ.

Гарантийный срок хранения - 1 год со дня его изготовления.

Гарантийный срок эксплуатации прибора - 3 года со дня ввода его в эксплуатацию. Средний срок службы прибора - не менее 5 лет.

Регистрируются все предъявленные рекламации и их краткое содержание. При о тказе в работе или неисправности ультразвукового толщиномера УТ907 в период гарантии изготовителя, потребителем должен быть составлен акт о необходимости ремонта и отправки толщиномера предприятию-изготовителю или вызова его представителя.

Таблица 11.1.

Дата

Содержание

рекламации

Каким образом и кем восстановлено изделие

Подпись

Наименование поверяющей организации

Приложение I

Дата поверки

  • 12 ПРОТОКОЛ ПОВЕРКИ

Ультразвуковой толщиномер УТ907 № _______ по системе нумерации предприятия

изготовителя. Принадлежащий предприятию ____________________________

Поверка проводилась с мерами эквивалентной ультразвуковой толщины, тип___________, №_____________

Условия поверки:

Температура окружающего воздуха___°C,

относительная влажность воздуха_____________________%,

напряжение питания сети______В, частота__________________________Гц.

Результаты поверки

Внешний осмотр____________________________________

Опробование _________________________

Проверка диапазона измерений толщины и пределов допускаемой абсолютной погрешности измерений толщины

Преобразователь тип                      , номер

№ Меры

Эквивалентная ультразвуковая толщина меры, мм

Показания прибора, мм

Погрешность,

мм

Вывод_______________________

Преобразователь тип                     , номер

№ Меры

Эквивалентная ультразвуковая толщина меры, мм

Показания прибора, мм

Погрешность,

мм

Вывод _______________

Проверка идентификационных данных программного обеспечения. Вывод_______

Заключение по результатам поверки:_________________________________________________________________________

Поверку проводил: ___________________________________________________________________ № удостоверения____________________

(должность. Ф. И.О.)

“_____________" ______________ 20____г. _____________________________

(подпись)

Приложение 2.

  • 13 Таблица скоростей продольных ультразвуковых волн в сталях

    Марка сплава (стали)

    Скорость (мм/мкс) при 20°С

    Температурный коэффициеш скорости (мм/мкс/°С)

    Железо "Ярмко"

    5.930

    0,5-0.7

    стз

    5,930

    0,5-0,7

    СТЮ

    5,920

    0,5-0.7

    УЮ

    5,925

    0,5-0,7

    СТ40

    5,925

    0,5-0.7

    У8

    5,900

    0.5-0.7

    СТ50

    5,920

    0,5-0,7

    45Л-1

    5,925

    0,5-0,7

    ШХ-15

    5,965

    0,5-0,7

    40X13

    6,070

    0,5-0,7

    ЗОХГСА

    5,915

    0,5-0,7

    30ХМ.А

    5,950

    0,5-0,7

    08Х17Н14МЗ

    5,720

    0,5-0,7

    1Х18Н9Т

    5,720

    0.5-0,7

    12Х18Н10Т

    5,760

    0,5-0,7

    эпзз

    5,650

    0,5-0,7

    ЭП428

    5,990

    0,5-0,7

    >11543

    5,750

    0,5-0,7

    ЗОХРА

    5,900

    0.5-0,7

    ЭП814

    5,900

    0,5-0,7

    ЭИ437БУ

    5,990

    0,5-0,7

    >11612

    5,680

    0,5-0,7

    ЭИ617

    5,930

    0,5-0,7

    ЭИ766А

    6,020

    0,5-0,7

    ЭИ826

    5,930

    0,5-0,7

    ХН77ТЮР

    6,080

    0,5-0,7

    40ХНМА

    5,600

    0,5-0,7

    ХН70ВМТЮ

    5.960

    0,5-0,7

    ХН35ВТ

    5,580

    O.5-O.7

    Х15Н15ГС

    5,400

    0,5-0,7

    20ГСНДИ

    6,060

    0,5-0,7

Приложение 2 (Продолжение)

  • 14 Таблица скоростей продольных ультразвуковых волн в сплавах алюминия

    Марка сплава

    Скорость (мм/мкс) при 20°С

    Температурный коэффициент скорости мм/мкс/°С

    Д16

    6.380

    1,0 - 1,2

    Д16АТ

    6,365

    1.0 - 1,2

    Д16ТПП

    6,420

    1,0 - 1,2

    В95

    6,280

    1,0 - 1,2

    В95Т1ГШ

    6,330

    1,0 -1,2

    АМГ2

    6,390

    1,0 - 1,2

    АМГ2М

    6,390

    1,0 - 1.2

    АМГЗ

    6,400

    1,0 - 1,2

    АМГ5

    6,390

    1,0 - 1,2

    АМГ5М

    6,380

    1,0 - 1.2

    АМГ6

    6,380

    1,0 - 1,2

    АМГ6М

    6,405

    1,0 - 1.2

    АД

    6.360

    1,0 - 1,2

    АД1

    6,385

    1,0 - 1.2

    Д1

    6,365

    1.0 - 1.2

    АМЦ

    6,405

    1.0 - 1,2

    АК'4-1

    6,390

    1,0 - 1,2

  • 15 Таблица скоростей продольных ультразвуковых волн в сплавах на основе титана

    Марка сплава

    Скорость (мм/мкс) при 20°С

    Т емпера ту рный коэффициент скорости (мм/мкс/°С)

    Blbv

    6,150

    0,6 - 0.7

    ОТ4

    6,180

    0,6 - 0.7

    ВТ4

    6,090

    0,6 - 0,7

    ВТ 14

    6,105

    0,6 - 0,7

    ВТ9

    6.180

    0.6 - 0,7

    ЗВ

    6.170

    0,6 - 0,7

    ВТ1

    6,080

    0,6 - 0,7

Приложение 2 (Продолжение)

  • 16 Таблица скоростей продольных ультразвуковых волн в сплавах на основе меди

    Марка сплава

    Скорость (мм/мкс) при 20 °C

    Температурный коэффициент скорости (мм/мкс/°С)

    Медь

    4,680

    0,5 - 0,6

    Ml

    4,780

    0,5 - 0,6

    М2

    4,750

    0,5 - 0,6

    ЛС52-1

    4,050

    0,5 - 0,6

    ЛС59-1

    4,360

    0,5 - 0,6

    ЛС63

    4,180

    0.5 - 0,6

    Л62

    4,680

    0,5 - 0,6

    Л63

    4.440

    0,5 - 0,6

    Л68

    4,260

    0,5 - 0,6

    БрХ0,8Д

    4,850

    0,5 - 0,6

    БрХ0,8Д

    4,860

    0,5 - 0,6

    БрКМЦЗ-1

    4,820

    0,5 - 0,6

    БрОЦ4-3

    4,550

    0,5 - 0,6

    БрАМц9-2

    4,060

    0,5 - 0,6

    БрАЖМц 10-3-1,5

    4,900

    0,5 - 0,6

Приложение 3.

17 Составы контактных жидкостей
  • 1. Ингибиторная смазка. Кальцинированную соду 0,048 кг и нитрид натрия 1,6 кг растворяют в 5 л. холодной воды с последующим кипячением в чистой посуде. Растворенные в 3 л. холодной воды 0,24 кг крахмала вливают в кипящий раствор нитрида натрия и соды. Раствор кипятят 3-4 минуты. После чего в него вливают 0.45кГ глицерина и охлаждают. Рабочий диапазон температур смазки - Зт40°С (276-:-311К).

  • 2. Смазка на основе обойного клея. Обойный клей растворяют в теплой воде (20°С) в объемном отношении 1:1 т 1:3 в зависимости от требуемой густоты смазки. Добавляют 3 т-5% глицерина для предотвращения засыхания и 1 ~ 2% тринатрийфосфата для ослабления корродирующего действия смазки на металлические поверхности.

  • 3. Смазка на основе дикстрина. Состав: дикстрин 30 т 34%, глицерин 9 т 10%, сода 1%, вода - остальное. Дикстрин растворяют в воде, нагретой до 40 т 50°С, добавляют глицерин и соду и размешивают до получения однородного состава.

39

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
