Методика поверки «Система измерительная автоматизированная V93000» (651-17-010)

УТВЕРЖДАЮ Первый заместитель генерального директора-заместитель по научной работе

2017 г.

Настоящая методика поверки распространяется на систему измерительную автоматизированную V93000 (далее - система) и устанавливает методы и средства их первичной и периодических поверок.

Интервал между поверками - 1 год.

• 2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1

Продолжение таблицы 1

• 3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленное в таблице 2.

Таблица 2

Продолжение таблицы 2

• 3.2 Вместо указанных в таблице 2 допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки системы допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и квалифицированные в качестве поверителей.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные ГОСТ Р 12.1.019-2009, «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации системы, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха           от 20 до 25 °C;

• - относительная влажность воздуха, не более 70 %,

• - атмосферное давление           от 84 до 106,7 кПа ( от 650 до 800 мм рт.ст.).

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре проверить:

- отсутствие внешних механических повреждений и неисправностей, влияющих на работоспособность установки;

Результаты внешнего осмотра считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность установок.

• 7.2.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы.

  • 7.2.1.1 Установить интерфейсную плату на тестовую голову системы в соответствии с рисунком 1.

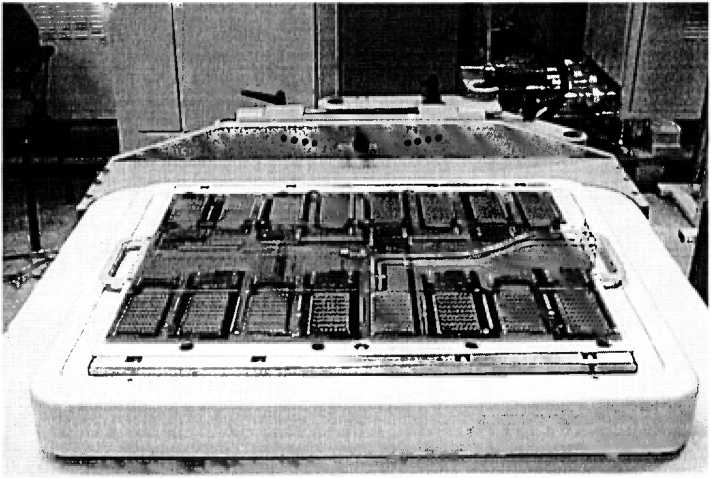

Рисунок 1 - Интерфейсная плата, установленная на тестовую голову системы

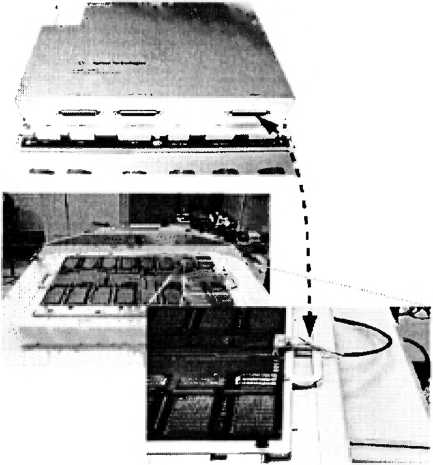

• 7.2.1.2 Подсоединить базовую плату к интерфейсной плате с помощью кабеля утилит-ных линий в соответствии с рисунком 2.



Рисунок 2- Соединение базовой и интерфейсной плат

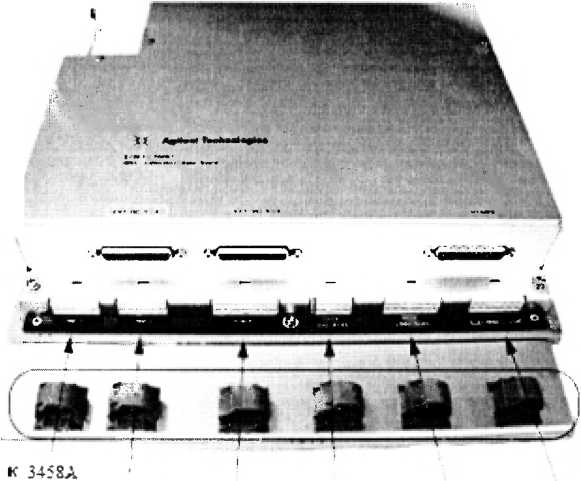

• 7.2.1.3 Подсоединить базовую плату Е7008-66401 к источникам питания и мультиметрам с помощью набора кабелей Е7008-68503 в соответствии с рисунком 3.



к 3458А

к6624А    к<И>24А      К6654А не используется

каналы 1+4 каналы 2+3

Рисунок 3 - Расположение разъемов на базовой плате для подключения к источникам питания и мультиметрам

При подключении необходимо использовать указания по использованию GPlB-адресов, приведенные в таблице 3.

Таблица 3

Для подключения к источнику питания Agilent 6624А использовать связку из 10 кабе лей, помеченные бирками по следующей схеме:

<канал> - номер канала источника питания от одного до четырех

<F|S>      - Force или Sense

<+|->      - ПЛЮС или минус.

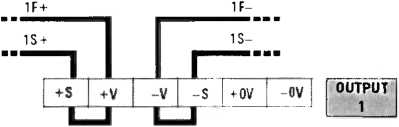

На рисунке 4 детально показано, как должен быть подключен кабель к задней панели источника питания Agilent 6624А.

metal bridges

metal bridges

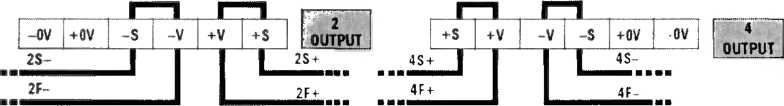

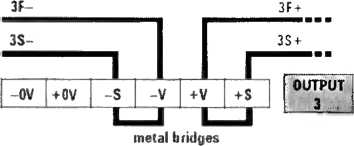

Рисунок 4 - Схема подключения кабеля к задней панели источника питания

metal bridges

Для подключения к источнику питания Agilent 6654А использовать связку из шести кабелей, помеченные бирками следующим образом:

• - два кабеля связаны вместе и помечены +F

• - два кабеля связаны вместе и помечены -F

• - один кабель помечен +S

• - один кабель помечен -S.

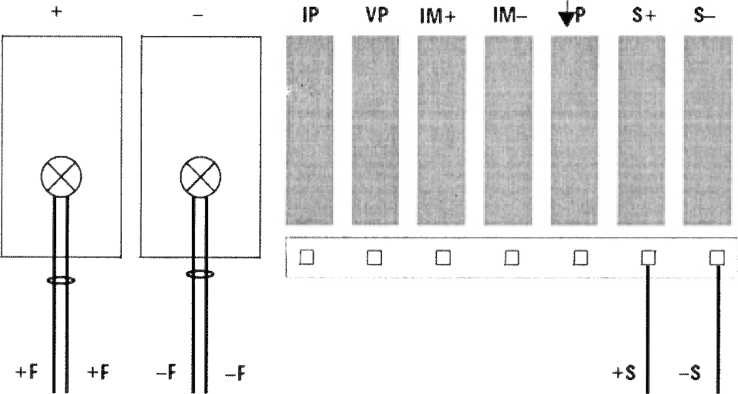

На рисунке 5 детально показано, как должен быть подключен кабель к задней панели источника питания Agilent 6654А.

Рисунок 5 - Схема подключения кабеля к задней панели источника питания

Для подключения к мультиметрам 3458А использовать два шестипиновых кабеля следующим образом:

• - разъем DMM1 подключите к мультиметру №1 (GPIB адрес 6);

• - разъем DMM2 подключите к мультиметру №2 (GPIB адрес 7).

Для подключения базовой платы Е7008-66401 к тестовой голове системы использовать комплект кабелей Е7008-68504. Кабели помечены по следующей схеме:

<"G" | "S" | "F” > <" + " | ” - " > < номер кардкейджа >.

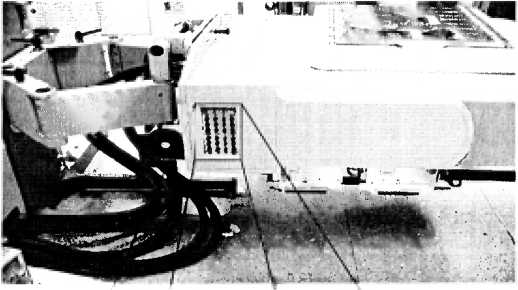

Расположение разъемов на тестовой голове системы приведено на рисунке 6.

Card rages 1 -4

Рисунок 6 - Расположение разъемов на тестовой голове системы

• 7.2.1.4 Подсоединить кабели, ориентируясь на маркировку, в соответствии рисунком

7.

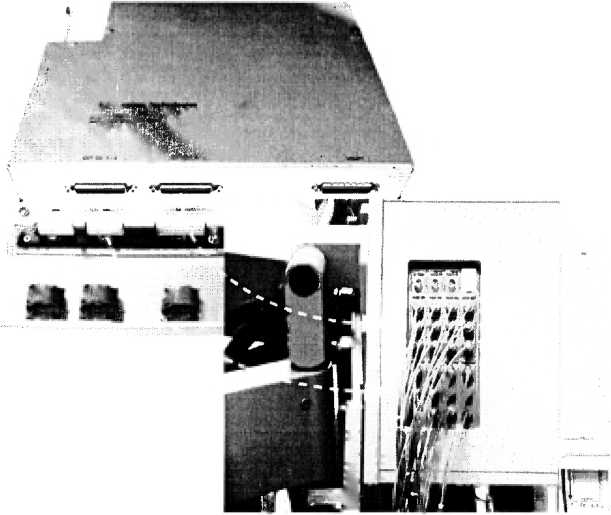

Рисунок 7 - Порядок подсоединения кабелей

• 7.2.1.5 Провести инициализацию мультиметров и частотомера, для чего выполнить следующие действия:

а) на передней панели мультиметров 3458А установить:

• -    кнопку «Terminals» в положение «front»;

кнопку «Guard» в положение «Open».

б) На передней панели частотомера 53131А установить параметр «Gate Time Control» в центральное положение. Никакие другие кнопки не должны быть нажаты.

в) Установить соответствующие GPIB адреса для каждого из приборов.

• 7.2.1.6 Осуществить предварительный прогрев приборов в течение не менее 4 часов для установления их рабочего режима.

• 7.3.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) системы проводить в следующей последовательности:

• - проверить идентификационное наименование ПО;

• - проверить номер версии (идентификационный номер) ПО, для чего в окне «ui_report.ORG.PROD» переместиться вверх, найти запись, отображающей версию ПО, например «s/w rev. 73.1.2».

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 4.

Таблица 4

• 7.4.1 Запустить ПО системы (для запуска программы ввести в строку команду: /opt/hp93000/soc/fw/bin/tracecaL после этого нажать клавишу «ENTER»).

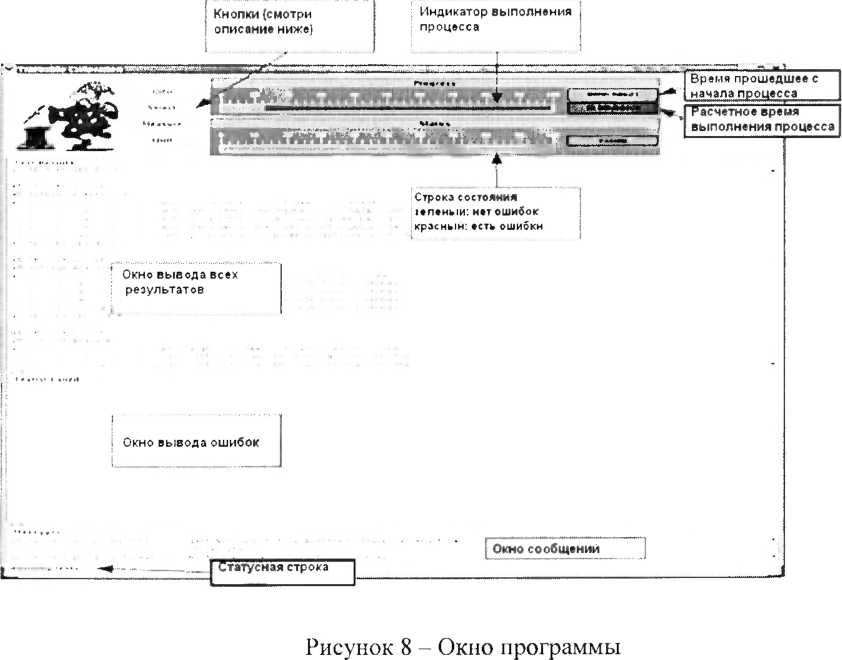

На экране появится окно программы. Вид окна программы с описанием его элементов приведен на рисунке 8. Описание кнопок, находящихся в левой верхней части экрана приведено в таблице 5.

Программа автоматически опрашивает систему и все подключенные внешние приборы и выводит результат в окно программы. Если оборудование подключено неправильно и/или его статус не соответствует требуемому, система выдаст сообщение об ошибке подключения внешнего оборудования, необходимо закрыть программу, проверить правильность подключения оборудования и перезапустить программу.

Если оборудование подключено правильно, программа автоматически начнет процедуру опроса мультиметров 3458А и базовой платы.

Время опроса мультиметров составляет 15 минут.

Время опроса базовой платы составляет 10 минут.

• 7.4.2 Результаты опробования считать положительными, если при опросе системы не отображается информация об ошибках.



Таблица 5

• 7.5 Определение метрологических характеристик

• 7.5.1.1 Определение абсолютной погрешности установки частоты проводить путем измерения с помощью частотомера 53131А опорной частоты системы, для чего необходимо выполнить операции указанные ниже.

• 7.5.1.2 В окне программы нажать кнопку «Measure».

• 7.5.1.3 Соединить канал № 1 частотомера 53131А с выходом 10 MHz OUT на боковой панели тестовой головы системы, как показано на рисунке 9.

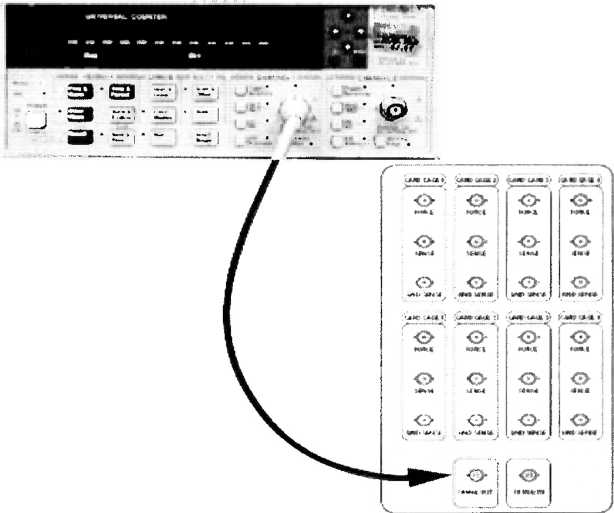

Рисунок 9 - Соединение частотомера с выходом 10 MHz OUT тестовой головы системы

• 7.5.1.4 В предложенном окне, представленном на рисунке 10 нажать «ОК», частотомер выполнит измерение опорной частоты системы.

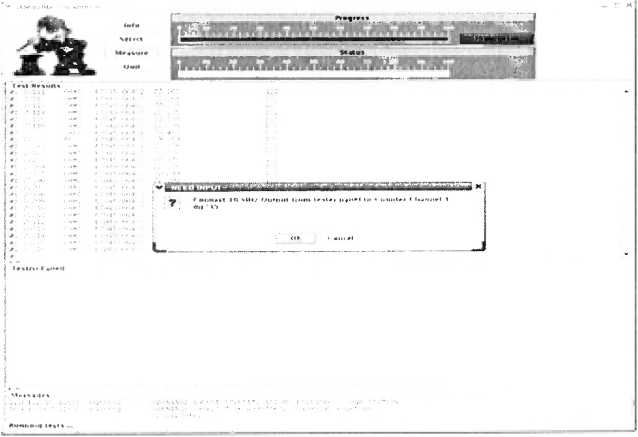

Рисунок 10 - Окно программы при измерении опорной частоты

• 7.5.1.5 По окончании измерений и после вывода результатов измерений опорной частоты на экран, программа выведет сообщение с требованием отсоединить кабель между тесто вой головой и частотомером (рисунок 11).

Отсоединить кабель, нажать «ОК».

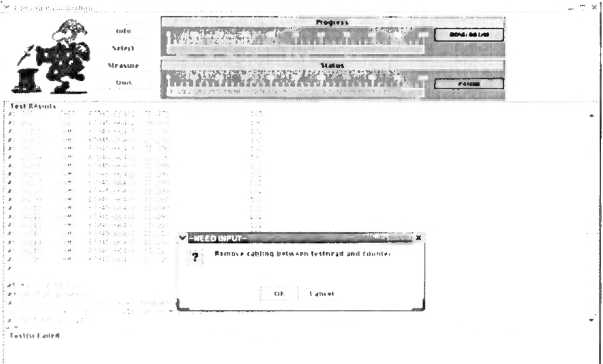

Рисунок 11 - Окно программы после проведения измерений опорной частоты

Результаты измерений автоматически заносятся программой в файл var/opt/hp93000/soc/tracecal/TC_COMMON/result.l (таблица под заголовком MSC ТС А 11 CLK crystal accuracy).

• 7.5.1.6 Рассчитать абсолютную погрешность частоты опорного сигнала по формуле (1):

• 7.5.1.7 Результаты поверки считать положительными, если значения абсолютной погрешности установки частоты находятся в пределах ±150 Гц.

• 7.5.2.1 Измерение опорных напряжений постоянного тока производится программой сразу после отсоединения кабеля между тестовой головой и частотомером и последующего нажатия кнопки «ОК» (п.7.5.1).

• 7.5.2.2 Результаты измерений воспроизведеных системой опорных напряжений заносятся программой в файл /var/opt/HP93000/soc/tracecal/TC_COMMON/resultl.

• 7.5.2.3 Результаты поверки считать положительными, если значения абсолютной погрешности опорных напряжений постоянного тока не превышают значений, указанных в таблицах 6, 7, 8, 9.

Таблица 6

Таблица 7

Таблица 8

Таблица 9

• 7.5.3.1 Измерение опорного сопротивления и силы тока производится программой при отсоединенном от тестовой головы частотомере и последующего нажатия кнопки «ОК» (п.7.5.1).

• 7.5.3.2    Результаты измерений заносятся программой в файл /var/opt/HP93000/soc/tracecal/ TC_COMMON/resultl.

В процессе выполнения измерений в правом верхнем углу окна программы отображается полное требуемое время, и время, оставшееся до конца измерений.

Если после проведенных измерений на экране появится сообщение об ошибках, необходимо просмотреть файл ошибок и принять меры к их устранению (для облегчения поиска все обнаруженные ошибки помечаются вопросительным знаком «?»).

В случае успешно пройденных измерений в окне программы появится окно с сообщением «Traceable Calibration successfully finished», в соответствии с рисунком 12.

Рисунок 12 - Диалоговое окно

В этом окне нажать ОК.

Для того чтобы закрыть программу, нажать Quit.

• 7.5.3.3 Результаты поверки считать положительными, если значения абсолютных погрешностей опорных сопротивлений и воспроизведения силы постоянного тока высокоточными измерителями не превышает значений, указанных в таблицах 10, 11, 12, 13.

Таблица 10

Таблица 11

Таблица 12

Таблица 13

7.5.4.1 Установка калибровочного робота на тестовую голову.

Перевести устройство жесткой стыковки тестовой головы в позицию «UN DOCK». Для этого нажать на пульте дистанционного управления на кнопку «HARD UNDOCK» (6). Общий вид и обозначение кнопок управления пульта дистанционного управления приведено на рисунке 13 Функциональное назначение кнопок управления приведено в таблице 14.

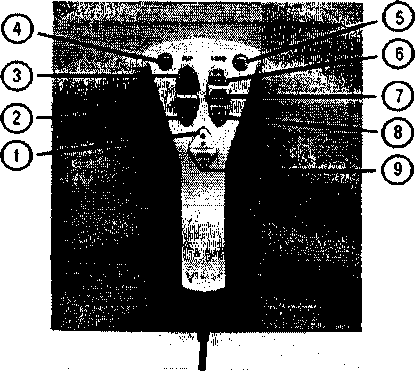

Рисунок 13- Пульт дистанционного управления

Таблица 14

• 7.5.4.2 Подкатить калибровочный робот к тестовой системе. Выровнять калибровочный робот параллельно лицевой стороне тестовой головы как показано на рисунке 14. Убедиться, что сторона с двумя направляющими штырями для стыковки установлена по направлению к двум цилиндрам на тестовой голове. Оставить небольшой промежуток между калибровочным роботом и тестовой головой. Включить тормоза на колесах транспортной тележки.

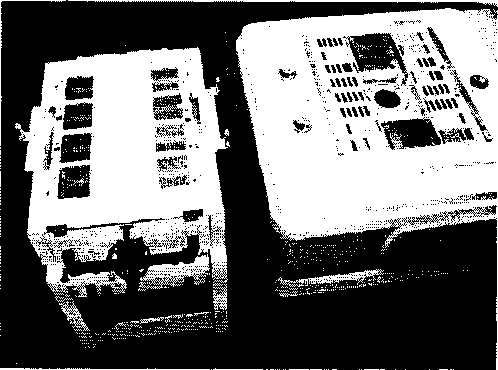

Рисунок 14 - Установка калибровочного робота рядом с тестовой головой

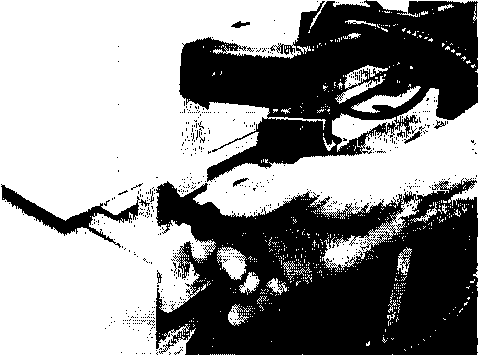

• 7.5.4.3 Отсоединить устройство позиционирования от транспортной тележки. Для этого вытянуть два стопорных штифта, расположенных с обоих концов калибровочного робота, и повернуть их на 90° как показано на рисунке 15.

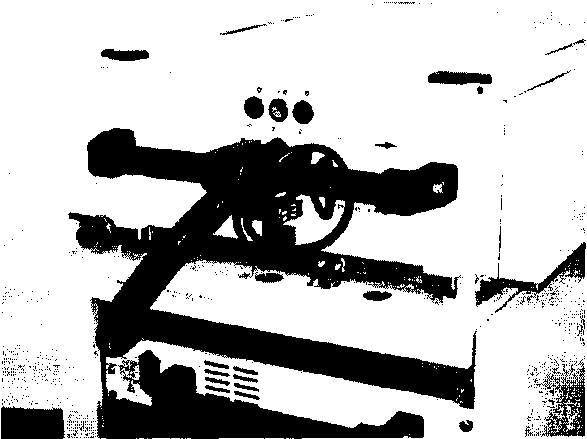

Рисунок 15 - Стопорные штифты.

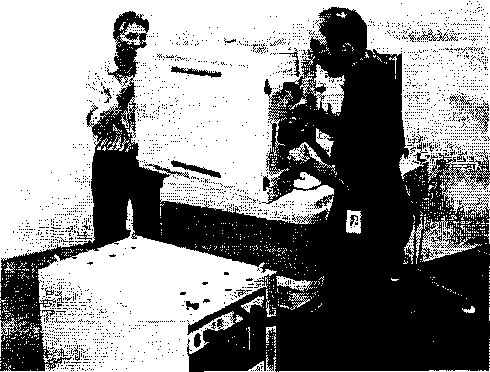

• 7.5.4.4 Поднять устройство позиционирования и повернуть его как показано на рисунке 16. Соблюдать осторожность, для того, чтобы не перекрутить гибкую трубку, соединяющую устройство позиционирования и транспортировочную тележку.

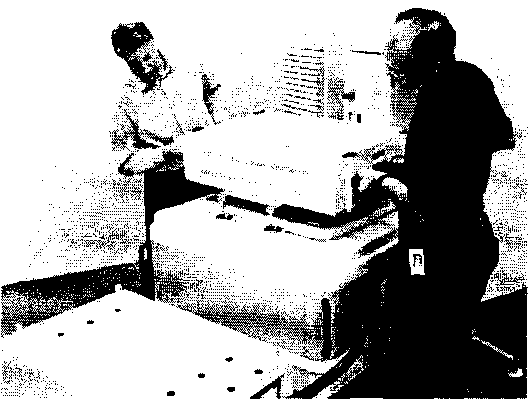

Рисунок 16 - Снятие устройства позиционирования с транспортной тележки

• 7.5.4.5 Осторожно установить устройство позиционирования на тестовую голову так, чтобы все направляющие штыри жесткой стыковки вошли в цилиндры, установленные в тестовой голове (рисунок 17). Убедиться, что лицевая часть устройства позиционирования установлена параллельно поверхности пользовательского интерфейса тестовой головы.



Рисунок 17 - Установка устройства позиционирования на тестовой голове

• 7.5.4.6 Перевести устройство жесткой стыковки тестовой головы в позицию «HARD DOCK». Для этого нажать на пульте дистанционного управления на кнопку «HARD NEUTRAL» (7), затем нажать на кнопку «HARD DOCK» (8). Общий вид и обозначение кнопок управления пульта дистанционного управления приведено на рисунке 13.

• 7.5.4.7 Подсоединить соединительный кабель к гнезду «CALIBRATION ROBOT» тестовой головы в соответствии с рисунками 18 (кабель между калибровочным роботом и тестовой головой) и 19 (разъем «CALIBRATION ROBOT» тестовой головы).



Рисунок 18 - Кабель между калибровочным роботом и тестовой головой

Разъем для подключения кабеля от калибровочного робота

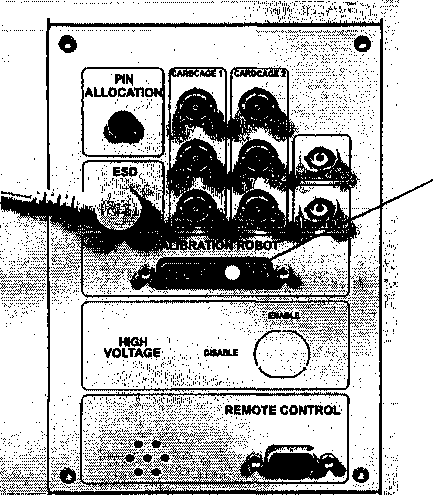

Рисунок 19 - Разъем «CALIBRATION ROBOT» тестовой головы

• 7.5.4.8 Подсоединить сетевой кабель к розетке на калибровочном роботе с одной стороны и сетевой розетке в тестовой голове с другой (рисунок 20).

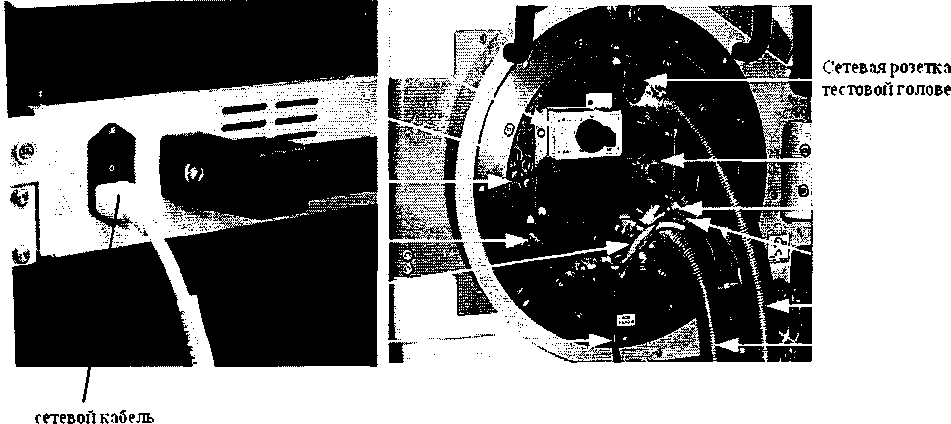

Рисунок 20 - Розетка для сетевого кабеля в калибровочном роботе

• 7.5.4.9 Запустить системное ПО «SmarTest», для чего набрать в командной строке /opt/hp93000/soc/prod_env/bin/HPSmarTest.

На панели инструментов «SmarTest» кликнуть на иконку «93000 Setup». В открывшемся меню выберите строку «Calibration» (рисунок 21).

[93000 Setup - /var/tmpAnyworkspaceSrnarTest Eclipse Workcenter

File Edit Navigate Search Prefect 93000 Run Window Help

Рисунок 21 - Окно программы

• 7.5.4.10 Для запуска программы автокалибровки в меню «Tools» окна «Tester Maintenance» выбрать строку «Calibration» (рисунок 22).

  И1 ester Maintenance
  i file View User		Tools' Execute
  | Standard ж	c	^Calibration 0 DC Update О Analog Calibration О Bist Assist Calibration О RF Calibration О RF Instrument Calibration О RF File DeEmbedding Calibration О RF Multi-TestFlow Calibration	►je
  Estimated Time: Remaining Time: Execution: Step:			ii ■ij
  		U t	—   I
  .........		Preferences...	___j

Рисунок 22 - Окно «Tester Maintenance»

• 7.5.4.11 В окне «Tester Maintenance» в меню «Execute» выбрать пункт «Run» (рисунок 23).

  Bl Tester Maintenance
  File Vie,v User Tools Execute Standard v Calibration > Burt	Ctrl-R	►
  Estirmud Time:      01:11:24	Run
  Remaining Time:       01. 11:24
  Execution:
  Step: |
  Logging Level:             Off
  E‘ecuticn Mode;      Automatic
  .Idle

Рисунок 23 -Окно «Tester Maintenance»

• 7.5.4.12 В окне «Select Calibration Туре» выбрать первый пункт («for maintenance calibration») и нажать на кнопку «Continue» (рисунок 24). Вид окна «Tester Maintenance» в процессе прохождения автокалибровки представлен на рисунке 25.



  Please select calibration...

  for maintenance calibration

(only covers IO board exchange calibration)

Estimated time: 08:10:32

G for reconfigurations, system upgrades

(covers added channel cards, clockboard/power control board exchange)

Estimated time: 26:20:41

Continue Cancel I

Рисунок 24 - Окно «Select Calibration Type»

ox

0004:36

OOG6:52_;

Execution:

Step:

Рисунок 25 - Окно «Tester Maintenance» в процессе прохождения автокалибровки

• 7.5.4.13 Если автокалибровка проведена успешно и параметры системы соответствуют спецификациям, система выведет диалог с надписью «Calibration passed» (рисунок 26).

Q Information

Calibration passed.

Saved in /var/opt/hp93000/soc/calibration/std__.

OK

Рисунок 26 - Диалоговое окно

Калибровочные данные автоматически сохраняются в файл /var/opt/hp93000/soc/ calibration/std__, который замещает файл предыдущей автокалибровки.

Если автоалибровка прошла с ошибками или была прервана, то появится окно представленное на рисунке 27.

.-----mMwaHiraig¹¹

VlintqgrtWraiiM

I , Calibration failed.

Saved in /var/opt/hp93000/soc/calibration/std__. failed.2005.07.15_14h21m42$.

ОК

Рисунок 27 - Окно информации, появляющееся в случае, если автоалибровка прошла с ошибками или была прервана

Данные автокалибровки сохраняются в файл, указанный в появившемся окне. В имени файла отражены дата и время окончание неудачной автокалибровки. В этом случае актуальным остается файл предыдущей автокалибровки.

• 7.5.4.14 Процедуру автокалибровки считать успешно завершенной, если в окне программы появилось сообщение, представленное на рисунке 26.

• 7.5.4.15 Результаты поверки считать положительными, если процедура автокалибровки завершилась успешно, в противном случае система бракуется.

• 7.5.5.1 Произвести штатную встроенную процедуру диагностики системы для оценки ее исправности в соответствии с порядком, описанным в разделе 9 руководства по эксплуатации системы. Результаты диагностики сохраняются в файл:

В имени файла указаны дата и время его создания.

• 7.5.5.2 Результаты поверки считать положительными, если в результате диагностики не выявлены ошибки в противном случае, система бракуется.

• 7.5.6.1  На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.6.2 Подсоединить мультиметр 3458А, к выбранному каналу на измерительном блоке. Мультиметр 3458А перевести в режим измерения напряжения переменного тока.

• 7.5.6.3 В соответствии с РЭ на систему установить режим работы выдачи сигнала от генератора сигналов произвольной формы высокочастотного (HF AWG).

• 7.5.6.4 Последовательно задавая значения амплитуды и частоты выходного сигнала генератора в соответствии с таблицей 15, провести измерения действующего значения напряжения с помощью мультиметра.

Таблица 15

• 7.5.6.5 Рассчитать амплитудное значение напряжения переменного тока по формуле

• (2):

U_A = 1,414У_Д          ,             (2)

где Ua- амплитудное значение напряжения, В;

Ид - действующее значение напряжения, измеренное мультиметром, В.

• 7.5.6.6 Результаты поверки считать положительными, если значения абсолютной погрешности установки амплитудных значений синусоидального сигнала находятся в пределах, указанных в графе 5 таблицы 15.

• 7.5.7 Определение динамического диапазона, отношения сигнал/шум, отношения сигнал/(шум и гармоники), уровня гармонических искажений выходного синусоидального сигнала генератора сигналов произвольной формы высокочастотного (HF AWG)

• 7.5.7.1  На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.7.2 Подключить анализатор спектра к каналу платы.

• 7.5.7.3 Установить в соответствии с РЭ следующие параметры измерения анализатора спектра:

Start Frequency - 10 МГц;

Stop Frequency - 50 МГц;

Reference Level - 10 dBm;

BW-ЗкГц;

Sweep -5 c.

• 7.5.7.4 Установить частоту выходного сигнала генератора HF AWG равной 10 МГц, амплитуду выходного сигнала 0,316 В.

• 7.5.7.5 Включить выходной фильтр 15 МГц.

• 7.5.7.6 Произвести измерение составляющих спектра сигнала в диапазоне частот от 10 до 50 МГц.

• 7.5.7.7 Рассчитать динамический диапазон выходного сигнала генератора по формуле

• (3) :

SFDR = Р_о- Р_тах ,                                  (3)

где SFDR - динамический диапазон, дБн;

Ро - уровень основной гармоники, дБм;

Ртах - уровень наиболее мощной гармоники, дБм.

• 7.5.7.8 Результаты поверки считать положительными, если значения динамического диапазона превышают 81 дБн.

• 7.5.7.9 Рассчитать отношение сигнал/шум выходного сигнала генератора по формуле

• (4) :

SNR = Р_о - Р_шум         ,                             (4)

где SNR - отношение сигнал/шум, дБн;

Ро - значение уровня основной гармоники, дБм;

Ршум - значение уровня шума, дБм.

• 7.5.7.10 Результаты поверки считать положительными, если значения отношения сигнал/шум превышает 65 дБн.

• 7.5.7.11 Рассчитать отношение сигнал/(шум и гармоники) выходного сигнала генератора по формуле (5):

SiNAD = 201g( . .........)   ,                          (5)

Jv²+v²+v²+v_s²+v²_yM

где SiNAD - отношения сигнал/(шум и гармоники), дБн;

Vo, V2, V3, V4, V5, Vmy_M - уровни гармоник и шума, В.

• 7.5.7.12 Результаты поверки считать положительными, если значения отношения сиг-нал/(шум и гармоники) превышает 65 дБн.

• 7.5.7.13 Рассчитать уровень гармонических искажений выходного сигнала генератора по формуле (6):

/ /v₂²+v₃²+v₄²+v₅²\

™=201gH-------I ,                (6)

где THD - уровень гармонических искажений, дБн;

Vo, V2, V3, V4, V5 - уровни гармоник, В.

• 7.5.7.14 Результаты поверки считать положительными, если значение уровня гармонических искажений не превышает минус 80 дБн.

• 7.5.8 Определение абсолютной погрешности установки амплитудных значений синусоидального сигнала, воспроизводимых генератором сигналов произвольной формы сверхвысокочастотным (VHF AWG).

• 7.5.8.1  На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.8.2 Подсоединить мультиметр 3458А к выбранному каналу на измерительном блоке. Мультиметр 3458А перевести в режим измерения напряжения переменного тока.

• 7.5.8.3 В соответствии с РЭ на систему установить режим работы выдачи сигнала от генератора сигналов произвольной формы сверхвысокочастотного (VHF AWG).

• 7.5.8.4 Последовательно задавая значения амплитуды и частоты выходного сигнала генератора в соответствии с таблицей 16, провести измерения действующего значения напряжения с помощью мультиметра.

Таблица 16

• 7.5.8.5 Рассчитать амплитудное значение напряжения переменного тока по формуле (7).

U_A = 1,414[7_Д                        (7)

где Ua- амплитудное значение напряжения, В;

ид - действующее значение напряжения, измеренное мультиметром.

• 7.5.8.6 Результаты поверки считать положительными, если значения абсолютной погрешности установки амплитудных значений синусоидального сигнала находятся в пределах, указанных в графе 5 таблицы 16.

• 7.5.9 Определение динамического диапазона, отношения сигнал/шум, отношения сигнал/(шум и гармоники), уровня гармонических искажений выходного синусоидального сигнала генератора сигналов произвольной формы сверхвысокочастотного (VHF AWG).

• 7.5.9.1  На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.9.2 Подключить анализатор спектра к каналу платы.

• 7.5.9.3 Установить в соответствии с РЭ следующие параметры измерения анализатора спектра:

Start Frequency -10 МГц;

Stop Frequency - 500 МГц;

Reference Level - 10 dBm;

BW- 10 кГц;

Sweep -5 c.

• 7.5.9.4 Установить частоту выходного сигнала генератора VHF AWG равной 10 МГц, амплитуду выходного сигнала 0,316 В.

• 7.5.9.5 Включить выходной фильтр 58 МГц.

• 7.5.9.6 Произвести измерение составляющих спектра сигнала в диапазоне частот от 10 до 100 МГц.

• 7.5.9.7 Рассчитать динамический диапазон выходного сигнала генератора по формуле

• (3) .

• 7.5.9.8 Результаты поверки считать положительными, если значения динамического диапазона превышают 75 дБн.

• 7.5.9.9 Рассчитать отношение сигнал/шум выходного сигнала генератора по формуле

• (4) .

• 7.5.9.10 Результаты поверки считать положительными, если значения отношения сигнал/шум превышают 67 дБн.

• 7.5.9.11 Рассчитать отношение сигнал/(шум и гармоники) выходного сигнала генератора по формуле (5).

• 7.5.9.12 Результаты поверки считать положительными, если значения отношения сиг-нал/(шум и гармоники) превышают 67 дБн.

• 7.5.9.13 Рассчитать уровень гармонических искажений выходного сигнала генератора по формуле (6).

• 7.5.9.14 Результаты поверки считать положительными, если значение уровня гармонических искажений не превышает минус 75 дБн.

• 7.5.10 Определение динамического диапазона, отношения сигнал/шум, уровня гармонических искажений выходного синусоидального сигнала генератора сигналов произвольной формы низкочастотного (LF AWG).

• 7.5.10.1 На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.10.2 Подключить анализатор спектра к каналу платы.

• 7.5.10.3 Установить в соответствии с РЭ следующие параметры измерения анализатора спектра:

Start Frequency -1 кГц;

Stop Frequency - 10 кГц;

Reference Level - 10 dBm;

BW-0,03 кГц;

Sweep -5 c.

• 7.5.10.4 Установить частоту выходного сигнала генератора LF AWG равной 1 кГц, амплитуду выходного сигнала 2,5 В.

• 7.5.10.5 Включить выходной фильтр 1,5 кГц.

• 7.5.10.6 Произвести измерение составляющих спектра сигнала в диапазоне частот от 1 до 10 кГ ц.

• 7.5.10.7 Рассчитать динамический диапазон выходного сигнала генератора по формуле

• (3) .

• 7.5.10.8 Результаты поверки считать положительными, если значения динамического диапазона превышают 113 дБн.

• 7.5.10.9 Рассчитать отношение сигнал/шум выходного сигнала генератора по формуле

• (4) .

• 7.5.10.10 Результаты поверки считать положительными, если значения отношения сигнал/шум превышают 110 дБн.

• 7.5.10.11 Рассчитать уровень гармонических искажений выходного сигнала генератора по формуле (6).

• 7.5.10.12 Результаты поверки считать положительными, если значение уровня гармонических искажений не превышает минус 120 дБн.

• 7.5.11.1 На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.11.2 Подключить источник-измеритель прецизионный В2902А в соответствии с РЭ к каналу платы.

• 7.5.11.3 В соответствии с РЭ установить режим работы системы измерения низкочастотным дигитайзером (LF Digitizer).

• 7.5.11.4 Установить следующие параметры измерения дигитайзера: -предел измерения 3 В;

-тактовую частоту 192 кГц; -входное сопротивление 1 МОм.

• 7.5.11.5 Установить режим работы источника-измерителя «воспроизведение напряжения постоянного тока», предел напряжения 20 В, максимальный выходной ток 10 мА.

• 7.5.11.6 Подать с источника-измерителя напряжение постоянного тока величиной 2,95 В.

• 7.5.11.7 Измерить напряжение при помощи дигитайзера, результаты измерения занести в таблицу 17.

Таблица 17

• 7.5.11.8 Рассчитать абсолютную погрешность измерений напряжения постоянного тока по формуле (8):

  А ^системы

  1/_ИСТ ,

  (8)

где и_СИстемы - значение напряжения, измеренное дигитайзером, В;

и_ист - значение напряжения, воспроизводимое источником-измерителем прецизионным В2902А, В.

• 7.5.11.9 Последовательно подавая напряжение на вход дигитайзера в соответствии с таблицей 17 повторить операции пп. 7.5.11.7 - 7.5.11.8.

• 7.5.11.10 Результаты поверки считать положительными, если значения абсолютной погрешности измерений входного напряжения дигитайзера находятся в пределах, указанных в графе 5 таблицы 17.

• 7.5.12.1 На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.12.2 Подключить генератор сигналов DS360 в соответствии с РЭ. к каналу платы.

• 7.5.12.3 В соответствии с РЭ установить режим работы системы измерения низкочастотным дигитайзером (LF Digitizer).

• 7.5.12.4 Установить предел измерения дигитайзера 3 В, тактовую частоту 192 кГц, входное сопротивление 1 МОм.

• 7.5.12.5 Установить частоту выходного сигнала генератора DS 360 20 кГц, напряжение выходного сигнала 2,674 В (амплитудное значение).

• 7.5.12.6 В соответствии с РЭ системы определить спектральные составляющие выходного сигнала дигитайзера.

• 7.5.12.7 Рассчитать отношение сигнал/шум дигитайзера по формуле (4).

• 7.5.12.8 Результаты поверки считать положительными, если значения отношения сигнал/шум превышают 115 дБн.

• 7.5.12.9 Рассчитать уровень гармонических искажений дигитайзера по формуле (6).

• 7.5.12.10 Результаты поверки считать положительными, если значение уровня гармонических искажений не превышает минус 90 дБн.

• 7.5.13.1 На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.13.2 Подключить источник-измеритель прецизионный В2902А в соответствии с РЭ. к каналу платы.

• 7.5.13.3 В соответствии с РЭ установить режим работы системы измерения высокочастотным дигитайзером (VHF Digitizer).

• 7.5.13.4 Установить следующие параметры измерения дигитайзера:

-предел измерения 2 В;

-тактовую частоту 192 кГц;

-входное сопротивление 1 МОм.

• 7.5.13.5 Установить режим работы источника-измерителя «воспроизведение напряжения постоянного тока», предел напряжения 20 В, максимальный выходной ток 10 мА.

• 7.5.13.6 Подать с источника-измерителя напряжение постоянного тока величиной 2,95 В.

• 7.5.13.7 Измерить напряжение при помощи дигитайзера, результаты измерения занести в таблицу 18.

Таблица 18

• 7.5.13.8 Рассчитать абсолютную погрешность измерения напряжения постоянного тока по формуле (9):

  Д=

  ^системы

  У_исг,

  (9)

где и_Системы- значение напряжения, измеренное дигитайзером, В;

Uhct - значение напряжения, воспроизводимое источником-измерителем прецизионным В2902А, В.

• 7.5.13.9 Последовательно подавая напряжение на вход дигитайзера в соответствии с таблицей 20 повторить операции пп. 7.5.12.7 - 7.5.12.8.

• 7.5.13.10 Результаты поверки считать положительными, если значения абсолютной погрешности измерений входного напряжения дигитайзера находятся в пределах, указанных в графе 5 таблицы 18.

• 7.5.14 Определение динамического диапазона, отношения сигнал/шум, отношения сигнал/(шум и гармоники), уровня гармонических искажений дигитайзера высокочастотного (VHF Digitizer)

• 7.5.14.1 На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.14.2 Подключить к генератору сигналов E8663D фильтр полосовой фильтр 2796-SMA (KR Electronics) на 10 МГц.

• 7.5.14.3 Подключить анализатор спектра к выходу фильтра.

• 7.5.14.4 Установить частоту выходного сигнала генератора 10 МГц. Напряжение выходного сигнала генератора выставить таким образом, чтобы на выходе фильтра амплитуда сигнала была 0,5 В.

• 7.5.14.5 Определить спектральные составляющие выходного сигнала фильтра в диапазоне частот от 1 до 10 МГц.

• 7.5.14.6 Рассчитать динамический диапазон выходного сигнала фильтра по формуле (3).

• 7.5.14.7 Рассчитать отношение сигнал/шум выходного сигнала фильтра по формуле (4).

• 7.5.14.8 Рассчитать отношение сигнал/(шум и гармоники) выходного сигнала фильтра по формуле (5).

• 7.5.14.9 Рассчитать уровень гармонических искажений выходного сигнала фильтра по формуле (6).

• 7.5.14.10 Если динамический диапазон выходного сигнала после фильтра превышает 80дБн, отношение сигнал/шум превышает 67 дБн, отношение сигнал/(шум и гармоники) превышает 67 дБн, уровень гармонических искажений не превышает минус 80 дБн, то подключить выход фильтра к каналу платы.

• 7.5.14.11 В соответствии с РЭ установить режим работы системы измерения высокочастотным дигитайзером (VHF Digitizer).

• 7.5.14.12 Установить предел измерения дигитайзера 0,5 В, тактовую частоту. 100 МГц, входное сопротивление 50 Ом, входной фильтр 15 МГц.

• 7.5.14.13 В соответствии с РЭ системы, определить спектральные составляющие выходного сигнала дигитайзера.

• 7.5.14.14 Рассчитать динамический диапазон дигитайзера по формуле (3).

• 7.5.14.15 Результаты поверки считать положительными, если значения динамического диапазона превышают 75 дБн.

• 7.5.14.16 Рассчитать отношение сигнал/шум дигитайзера по формуле (4).

• 7.5.14.17 Результаты поверки считать положительными, если значения отношения сигнал/шум превышает 62 дБн.

• 7.5.14.18 Рассчитать отношение сигнал/(шум и гармоники) выходного сигнала генератора по формуле (5).

• 7.5.14.19 Результаты поверки считать положительными, если значения отношения сиг-нал/(шум и гармоники) превышает 62 дБн.

• 7.5.14.20 Рассчитать уровень гармонических искажений дигитайзера по формуле (6).

• 7.5.14.21 Результаты поверки считать положительными, если значение уровня гармонических искажений не превышает минус 75 дБн.

• 7.5.15.1 На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.15.2 Подсоединить мультиметр 3458А, к выбранному каналу на измерительном блоке. Мультиметр 3458А перевести в режим измерения напряжения переменного тока.

• 7.5.15.3 В соответствии с РЭ на систему установить режим работы воспроизведение напряжения переменного тока генератором синусоидального сигнала (RF PureClock).

• 7.5.15.4 Последовательно задавая значения амплитуды и частоты выходного сигнала генератора в соответствии с таблицей 19, провести измерения действующего значения напряжения с помощью мультиметра. Результаты измерений записать в таблицу 19.

Таблица 19

• 7.5.15.5 Рассчитать абсолютную погрешность воспроизведения напряжения постоянного тока по формуле (10):

Д= U_ycr - и_изм ,                                (10)

где и_Уст- значение напряжения, установленное на генераторе, В; и_Изм - значение напряжения, измеренное мультиметром, В.

• 7.5.15.6 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения напряжения переменного тока генератора находятся в пределах, указанных в графе 5 таблицы 19.

• 7.5.16.1 На измерительный блок (тестовую голову) системы установить плату LoadBoardV93K.

• 7.5.16.2 Подключить анализатор источника сигнала Е5052В к каналу платы.

• 7.5.16.3 Установить частоту выходного сигнала генератора RF PureClock равной 26 МГц, размах выходного сигнала 1 В.

• 7.5.16.4 Провести измерения фазового шума с помощью анализатора источника сигнала Е5052В при отстройки 1 кГц.

• 7.5.16.5 Результаты поверки считать положительными, если значение уровня фазового уровня не превышает минус 147 дБн/Гц.

• 7.5.16.6 Провести измерения фазового шума с помощью анализатора источника сигнала Е5052В при отстройки 100 кГц.

• 7.5.16.7 Результаты поверки считать положительными, если значение уровня фазового уровня не превышает минус 150 дБн/Гц.

• 8.1 При положительных результатах поверки системы выдается свидетельство установленной формы.

• 8.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 8.3 В случае отрицательных результатов поверки поверяемая система к дальнейшему применению не допускается. На неё выдается извещение об её непригодности к дальнейшей эксплуатации с указанием причин.

• 8.4 Знак поверки наноситься на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.



  Н.В Нечаев

Начальник лаборатории 620

ФГУП «ВНИИФТРИ»
