Руководство по эксплуатации «ТЕПЛОВЫЧИСЛИТЕЛИ СПТ 962» (РАЖГ.421412.033 РЭ - ЛУ)

Руководство по эксплуатации

Тип документа

ТЕПЛОВЫЧИСЛИТЕЛИ СПТ 962

Наименование

РАЖГ.421412.033 РЭ - ЛУ

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ


  • МП 556064-13 с Изменением № 1
  • МП 56774-14
  • ЛГФИ.407221.001 МИ
  • НКГЖ.411124.010МП
  • МП 2550-0379-2020
  • МП 253-1081-2021
  • МП 84-261-2015
  • МП 206.1-076-2019
  • МП 203-4-2016
  • МП 192-241-2017
  • МП СМО-1607-2021
  • МП 206.1-019-2017
  • СТ1607-017.01 МП
  • МП НВЦП.422200.086
  • МП 019.Д4-16
  • МП 209-264-2016
  • МП 2102-005-2020
  • МП ОЦСМ 017196-2017
  • ПР-23-2019 МП
  • MП-01-2016-20
  • УДК 2013220224 МП
  • MП 8-2020
  • МП 2411-0123-2015
  • МП ТНЭ-031-2020
  • МП-РТ-4269-442-2017
  • МП 206.1-124-2017
  • РТ-МП-8092-441-2021
  • РТ-МП-4125-500-2017
  • МП 1811/2-311229-2016

    • УТВЕРЖДАЮ

    УТВЕРЖДАЮ

    Генеральный директор

    АО НПФ

    П.Б.Никитин

    (Раздел "Методика поверки")

    Заместитель директора

    ФГУП "ВНИИМС"

    1 р- СУЧГЗО-ДБ» ТЕПЛОВЫЧИСЛИТЕЛИ СПТ962 Руководство по эксплуатации Лист утверждения

    РАЖГ 421412.033 РЭ-ЛУ

    Инв № подлинника

    Подпись и дата

    Взамен инв. №

    Инв. № дубликата

    Подпись и дата

    Содержание

    Введение

    Приложение А Примеры баз данных

    Приложение Б Образцы форм отчетов

    Приложение В Вычислительные формулы

    Приложение Г Настроечные параметры

    Введение

    Настоящее руководство по эксплуатации предназначено для специалистов, осуществляющих монтаж, обслуживание и поверку тепловычислителей СПТ962 (далее - тепловычислители или приборы). Руководство содержит сведения о характеристиках, устройстве и работе тепловычислителей.

    Тепловычислители соответствуют ГОСТ8.586.1 -ГОСТ8.586.5, ГОСТР51649, РД50-411, МИ2412, МИ2451,ГСССД 187.

    Пример записи тепловычислителя: "Тепловычислитель СПТ962, ТУ 4217-095-23041473-2015".

    1 Назначение

    Тепловычислители предназначены для измерения электрических сигналов силы постоянного тока, сопротивления и частоты, соответствующих параметрам воды, насыщенного или перегретого пара либо иного теплоносителя, транспортируемых по трубопроводам систем тепло- и водоснабжения, температуре окружающего воздуха, атмосферному давлению и другим параметрам контролируемой среды, с последующим расчетом расхода, объема, массы и тепловой энергии теплоносителя.

    Тепловычислители применяются в составе теплосчетчиков и других измерительных систем.

    2 Технические данные

    2.1 Эксплуатационные показатели

    Габаритные размеры: 244x220x70 мм.

    Масса: не более 2 кг.

    Электропитание: (12 ± 2) В постоянного тока.

    Потребляемый ток при номинальном напряжении: не более 125 мА.

    Условия эксплуатации:

    • - температура: от минус 10 до плюс 50 °C;

    • - относительная влажность: не более 95 % при 35 °C и более низких температурах;

    • - атмосферное давление: от 84 до 106,7 кПа.

    Условия транспортирования (в транспортной таре):

    • - температура окружающего воздуха: от минус 25 до плюс 55 °C;

    • - относительная влажность: не более 95 % при 35 °C и более низких температурах;

    • - атмосферное давление: от 84 до 106,7 кПа;

    • - удары (транспортная тряска): ускорение до 98 м/с2, частота до 2 Гц.

    Средняя наработка на отказ: 85000 ч.

    Средний срок службы: 15 лет.

    2.2 Входные и выходные сигналы

    В качестве датчиков параметров теплоносителя с тепловычислителями применяются:

    • - преобразователи расхода с выходным сигналом тока 0-5, 0-20, 4-20 мА;

    • - преобразователи расхода с импульсным выходным сигналом с нормированной ценой импульса или сигналом частоты до 5 кГц;

    • - преобразователи перепада давления на стандартных и специальных диафрагмах, сужающих устройствах с переменным сечением проходного отверстия, соплах ИСА 1932, трубах Вентури и напорных усредняющих устройствах с выходным сигналом тока 0-5, 0-20, 4-20 мА;

    • - термопреобразователи сопротивления с характеристикой PtlOO, 100П, 100М, Pt50, 50П, 50М;

    • - преобразователи температуры с выходным сигналом тока 0-5, 0-20, 4-20 мА;

    • - преобразователи давления с выходным сигналом тока 0-5, 0-20, 4-20 мА;

    • - преобразователи расхода, температуры и давления с интерфейсом RS485 и протоколом обмена Modbus RTU.

    Количество входных цепей, рассчитанных для подключения сигналов тока - восемь. Входные цепи не имеют жесткого функционального соответствия измеряемым параметрам - любую из них можно привязать к любому датчику с выходным сигналом тока. Кроме того, каждый токовый вход может быть настроен на обработку дискретного сигнала, формируемого датчиком события.

    К тепловычислителю может быть подключено четыре импульсных или частотных сигнала. Они формируются изменением состояния "замкнуто/разомкнуто" выходной цепи датчика либо дискретным изменением его выходного напряжения. Длительность импульса должна быть не менее 100 мкс, частота следования - до 5 кГц, амплитуда импульсов напряжения - от 5 до 12 В. Любой из импульсных входов можно функционально привязать к любому датчику с выходным импульсным или частотным сигналом.

    Каждый вход тепловычислителя, предназначенный для подключения токовых, импульсных и частотных сигналов, может быть настроен на обработку дискретного сигнала, формируемого датчиком события.

    Количество сигналов сопротивления, подключаемых к тепловычислителю, - четыре. Термопреоб-разватели сопротивления подключаются по четырехпроводной схеме; любой из них может быть привязан к любой входной цепи сопротивления.

    Тепловычислители имеют вход для подключения дискретных сигналов датчиков сигнализации различного назначения и выход, на котором формируется дискретный сигнал при возникновении нештатных ситуаций. Источником тока во входной и выходной цепях служит внешнее устройство; сила тока в цепи должна быть не более 20 мА, напряжение - не более 24 В.

    2.3 Диапазоны измерений и показаний

    Диапазоны измерений и показаний:

    • - от 0 до 5, от 0 до 20 и от 4 до 20 мА - измерение сигналов тока, соответствующих давлению, разности давлений, температуре и расходу;

    • - от 39 до 235 Ом - измерение сигналов сопротивления, соответствующих температуре;

    • - от 0 до 235 Ом - измерение разности сигналов сопротивления, соответствующей разности температур;

    • - от КГ1 до 5-102 Гц - измерение частоты импульсных сигналов, соответствующих расходу;

    • - от 0 до 30 МПа - показания давления и разности давлений1;

    • - от минус 50 до плюс 600 °C - показания температуры;

    • - от 0 до 175 °C - показания разности температур;

    • - от 0 до 106 - показания объемного [м2/ч] и массового [т/ч] расходов и тепловой мощности3 [ГДж/ч];

    • - от 0 до 9-Ю8 - показания объема [м2], массы [т] и тепловой энергии2 [ГДж].

    2.4 Метрологические характеристики

    Пределы допускаемой погрешности:

    +0,05 % - измерение сигналов частоты (относительная);

    ±0,05 % - измерение сигналов 0-20 и 4—20 мА (приведенная к диапазону измерений);

    ±0,1 %  - измерение сигналов 0-5 мА (приведенная к диапазону измерений);

    ±0,1 °C - измерение сигналов сопротивления (абсолютная; характеристика преобразования PtlOO, 100П, 100М);

    ±0,15 °C - измерение сигналов сопротивления (абсолютная; характеристика преобразования Pt50, 50П, 50М);

    ±0,03 °C - измерение разности сигналов сопротивления (абсолютная; характеристика преобразования PtlOO, 100П).

    ±0,01 % - погрешность часов (относительная);

    ±0,02 % - вычисление параметров (относительная);

    ±(0,5+3/At) % - измерительный канал тепловой энергии (относительная, при 3<At< 175 °C).

    2.5 Функциональные характеристики

    Тепловычислители обеспечивают обслуживание до двенадцати трубопроводов. При этом непосредственно к тепловычислителю могут быть подключены восемь датчиков с выходным сигналом тока, четыре с частотным или импульсным выходным сигналом и четыре с сигналом сопротивления, образуя конфигурацию входов 8I+4F+4R.

    Посредством адаптеров АДС97, подключаемых по интерфейсу RS485, конфигурация входов тепловы-числителя может быть расширена до 12I+8F+8R при подключении одного и до 16I+12F+12R при подключении двух адаптеров.

    Трубопроводы могут быть в произвольном порядке объединены (логически) в группы - потребители; может быть сформировано до шести потребителей.

    Тепловычислители обеспечивают возможность работы с реверсными потоками теплоносителя. Способность тепловычислителей вести учет в системах с произвольным жидким теплоносителем с известными теплофизическими свойствами позволяет применять их, например, для учета энергозатрат холодильных установок.

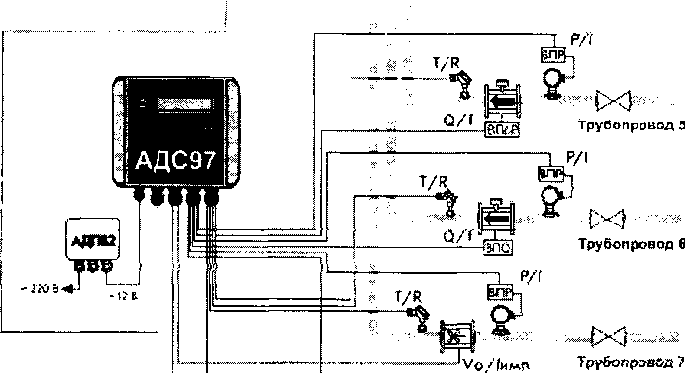

    Пример применения тепловычислителя в составе измерительной системы теплопотребления с открытым водоразбором показан на рисунке 2.1 (функциональные возможности тепловычислителя используются здесь лишь частично). В состав системы в рассматриваемом примере входят:

    • - тепловычислитель СПТ962;

    • - адаптер АДС97;

    • - электромагнитные преобразователи объемного расхода с токовыми выходными сигналами, установленные на подающем (Qj/I) и обратном (Q2 /I) трубопроводах;

    • - водосчетчик с числоимпульсным выходным сигналом, установленный на трубопроводе горячего водоснабжения (VrBC/f);

    • - подобранные в пару термопреобразователи сопротивления, установленные на подающем (T]/R) и обратном (T2/R) трубопроводах;

    • - преобразователи избыточного давления, установленные на подающем (Pi/I) и обратном (Р2/1) трубопроводах.

    Температура и давление холодной воды, а также атмосферное давление считаются условно постоянными и задаются константами.

    Сигналы тока с преобразователей объемного расхода и давления, сигналы сопротивлений, соответствующие температуре теплоносителя, импульсный сигнал, несущий информацию об объеме воды, израсходованной на горячее водоснабжение, поступают на соответствующие входы тепловычислителя. Тепловычислитель, по измеренным значениям входных сигналов и с учетом теплофизических характеристик теплоносителя, вычисляет массовый расход Gl, G2, GrB по соответствующим трубопроводам, тепловую энергию W, массу теплоносителя в подающем трубопроводе Ml, массу возвращаемого теплоносителя М2 и массу воды на горячее водоснабжение Мгв.

    В примере показано, что с целью контроля параметров теплоносителя к тепловычислителю подключен GSM-модем, удаленный компьютер (через адаптер АПС79) и принтер (адаптер АПС43).

    СПТ962 ■

    [><} -

    Трубопровод 3

    vo/fiwn

    Трубопровод 4

    Уо/Гимп

    ©

    *ДС*1

    1

    ■J

    Трубопровод 1

    (Xj

    трубопровод 2

    P/I

    Vo/fxMn

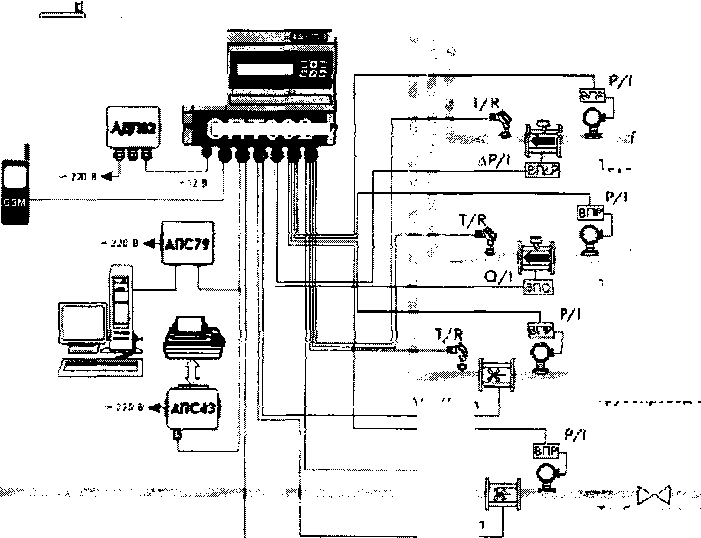

    Рисунок 2.1 - Система с открытым водоразбором

    Трубопровод 8

    2.6 Коммуникация с внешними устройствами

    Помимо органов взаимодействия с оператором - клавиатуры и табло, размещенных на лицевой панели, - приборы обладают развитыми интерфейсными функциями для информационного обмена с внешними устройствами. Уровень доступа к данным через эти интерфейсы такой же, как и с лицевой панели - они всегда доступны для считывания, а возможность записи определяется положением переключателя, защищающего данные от несанкционированного изменения.

    Тепловычислители снабжены интерфейсами RS232C, оптическим и двумя RS485. Обмен данными может осуществляться параллельно по разным интерфейсам, при этом максимальная скорость обмена данными по каждому составляет 57600 бод (скорость 115200 бод является допустимой, но не рекомендуется). Подробные описания интерфейсов (процедуры обмена и форматы данных), обеспечивающих коммуникационные функции тепловычислителей, а также программные средства для работы с приборами (ОРС-сервер, СПСеть, ПРОЛОГ и др.) размещены в интернете на сайте фирмы www.logika.spb.ru.

    Интерфейс RS232C ориентирован, в основном, на подключение телефонных модемов, радиомодемов, GSM-модемов с поддержкой технологии GPRS, преобразователей Ethernet/RS232C. В этом интерфейсе не осуществляется изоляция цепей прибора от внешних цепей, поэтому в условиях эксплуатации его не рекомендуется использовать для подключения удаленного оборудования.

    К оптическому порту тепловычислителя посредством адаптера АПС78 подключается устройство сбора данных - накопитель АДС91 или, посредством адаптера АПС71, переносной компьютер.

    Интерфейс RS485 предназначен для объединения приборов фирмы ЛОГИКА в информационную сеть. В одну сеть могут быть объединены как приборы новых моделей, так и ранее выпускавшиеся приборы, правда при этом максимальная скорость обмена будет ограничиваться возможностями "старых" приборов. Если в сеть объединены только приборы нового поколения, то возможны два варианта реализации сети - либо как шины с маркерным доступом и 9-битовым форматом данных, либо как шины с одним ведущим устройством и 8-битовым форматом данных. В первом случае возможно независимое подключение к шине нескольких пользователей через адаптеры АПС79, АДС98, АДС99 либо через приборы-шлюзы, к интерфейсу RS232C которых подключено одно из перечисленных выше устройств (модемы и пр.). В случае шины с одним ведущим возможно подключение только одного пользователя, но при этом увеличивается реальная скорость получения данных.

    Второй интерфейс RS485 тепловычислителей СПТ962 предназначен, главным образом, для подключения адаптеров-расширителей АДС97 (они имеют 4 входа для подключения импульсных сигналов, 4 входа для токовых сигналов 4 - для термопреобразователей сопротивления). К тепловычисли-телю можно подключить один или два таких адаптера для увеличения числа обслуживаемых трубопроводов до двенадцати и числа потребителей до шести.

    Второй интерфейс RS485 может быть использован и для объединения приборов в информационную сеть, при этом прибор будет принадлежать одновременно двум сетям, и его можно использовать как шлюз для входа в обе сети. Это может быть интересно в случае одновременного использования "старых" и новых приборов - в одной сети "старые" приборы с меньшими скоростями обмена, в другой - новые приборы с высокими скоростями.

    Прием и передача данных по всем интерфейсам осуществляется в соответствии с магистральным протоколом (http://www.logika.spb.ru/spnet_last/spbus.pdf), по интерфейсу RS485 возможен также обмен данными по протоколу Modbus RTU.

    2.7 Защита от фальсификации

    В целях противодействия попыткам фальсификации результатов измерений, в тепловычислителях приняты меры защиты от изменений программного обеспечения (ПО) и измерительных данных.

    Исполняемый код программы, под управлением которой функционирует тепловычислитель, размещен в энергонезависимой FLASH-памяти и сохраняется в течение всего срока службы тепловычислителя, независимо от наличия внешнего источника питания.

    В такой же устойчивой к обесточиванию FLASH-памяти размещены архивы, где хранятся результаты измерений и вычислений, сообщения о нештатных ситуациях и об изменениях настроечных параметров.

    Настроечные параметры, определяющие режимы работы тепловычислителя, также хранятся в энергонезависимой FLASH-памяти; они могут быть изменены в процессе эксплуатации в силу требований, накладываемых технологий учета тепловой энергии на конкретном объекте. Защиту настроечных данных от непреднамеренных (случайных) изменений обеспечивает специальный пломбируемый переключатель, блокирующий ввод данных. При попытке изменения любого защищенного параметра на табло выводится информационное сообщение ЗАЩИТА!

    В приборе предусмотрена защита пользователем настроечных параметров от случайных изменений во время очередных и внеочередных поверок. Для этого пользователь перед поверкой должен при снятой механической защите произвести останов счета и ввести свой пароль как значение параметра 001. При получении прибора после поверки для продолжения работы следует снять пароль.

    В пользовательском и связном интерфейсах тепловычислителей отсутствуют процедуры модификации ПО и накопленных архивов.

    Контроль целостности ПО при эксплуатации осуществляется с помощью процедуры самоидентификации - подсчета контрольной суммы исполняемого кода. Идентификационные данные ПО содержатся в справочных параметрах с номерами 099н00 и 099н01, отображаемых на табло в формате 099h00=962vXX.X.X.XX, 099h01=K-NNNNN-FFFF, где ХХ.Х.Х.ХХ - номер версии ПО, FFFF - контрольная сумма.

    Доступ внутрь корпуса тепловычислителя ограничен путем установки пломбы поверителя, как показано на рисунке 3.3. Эта пломба, несущая оттиск поверительного клейма, устанавливается после прохождения поверки.

    3 Сведения о конструкции

    Корпус тепловычислителя выполнен из пластмассы, не поддерживающей горение. Стыковочные швы корпуса снабжены уплотнителями, что обеспечивает высокую степень защиты от проникновения пыли и воды. Внутри корпуса установлена печатная плата, на которой размещены все электронные компоненты.

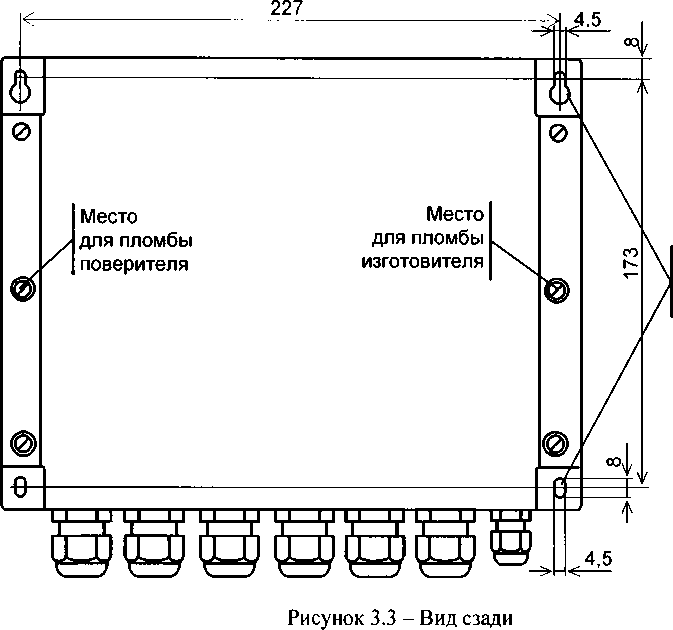

    На рисунках 3.1 - 3.3 показано расположение органов взаимодействия с оператором, соединителей для подключения внешних цепей, маркировки, пломб изготовителя и поверителя, а также даны установочные размеры.

    Тепловычислитель крепится на ровной вертикальной плоскости с помощью четырех винтов. Корпус навешивается на два винта, при этом их головки фиксируются в пазах петель, расположенных в верхних углах задней стенки, и прижимается двумя винтами через отверстия в нижних углах. Монтажный отсек закрывается крышкой, в которой установлены кабельные вводы, обеспечивающие механическое крепление кабелей внешних цепей. Подключение цепей выполняется с помощью штекеров, снабженных винтовыми зажимами для соединения с проводниками кабелей. Сами штекеры фиксируются в гнездах, установленных на печатной плате. Конструкция крышки монтажного отсека позволяет не производить полный демонтаж электрических соединений, когда необходимо временно снять тепловычислитель с эксплуатации - достаточно лишь расчленить штекерные соединители.

    Переключатель защиты данных, установленный в состояние ON (движок находится в верхнем положении), обеспечивает защиту от несанкционированного изменения настроечных параметров - состояние прибора "защита включена". В нижнем положении движка данные доступны для изменения.

    СПТ962

    __- Ч Оптопоот

    Дисплей

    QQQ— - Ч Клавиатура

    Отверстия для навесных пломб

    Крышка монтажного отсека с кабельными вводами

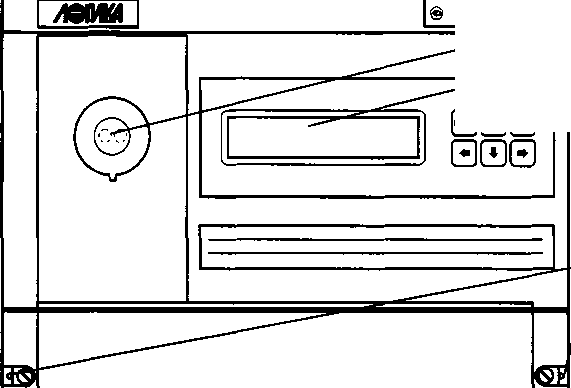

    Рисунок 3.1 - Вид спереди

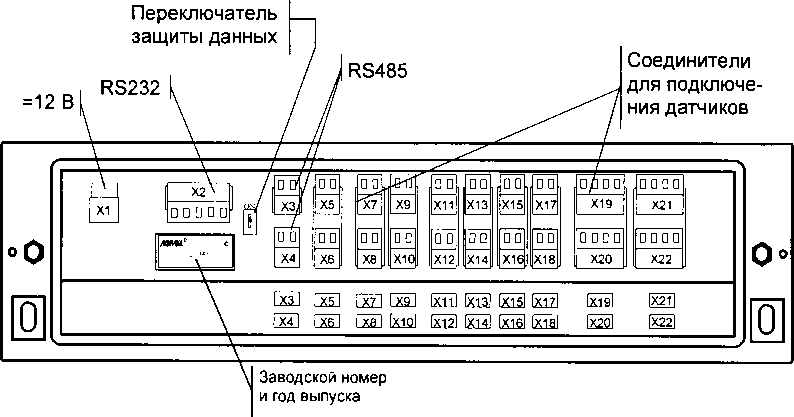

    Рисунок 3.2 - Монтажный отсек (крышка снята)

    Отверстия для крепления

    4 Измерения и преобразования

    4.1 Преобразования при нарушении диапазонов

    • 4.1.1 Измеренные значения объемного расхода или перепада давления, а также измеренные значения температуры и давления теплоносителя используются в дальнейших вычислениях для получения значений массового расхода, а вычисленный или измеренный массовый расход и вычисленные значения энтальпии теплоносителя используются для вычисления тепловой энергии (подробно это показано в последующих разделах).

    В процессе работы прибора возможны ситуации, когда вследствие отказа того или иного датчика, может быть кратковременного, или вследствие изменения параметров потока теплоносителя измеренные значения параметров выходят за допустимые пределы. Ниже описывается, какие значения параметров в этих случаях используются в дальнейших вычислениях!. При этом для каждого параметра Y говорится о его измеренном значении Уизм и о его преобразованном значении Ynp, которое используется в дальнейших вычислениях.

    • 4.1.2 Правила преобразования измеренного значения перепада давления иллюстрируются рисунком 4.1.

    Здесь рассматривается вариант с одним датчиком перепада давления. Случай совместной работы трех датчиков перепада давления на одном трубопроводе и преобразования соответствующих измеренных значений параметра рассматривается в следующем разделе.

    Как видно из рисунка, характерными точками являются нижний АРнп и верхний АРвп пределы измерений, нижний АРнн=0 и верхний АРвн пределы диапазона измерений и точка "отсечки самохода" АРотс, соответствующая максимально возможному перепаду давления при перекрытом трубопроводе (точнее, максимально возможному значению выходного сигнала датчика перепада давления при перекрытом трубопроводе). Может быть определено также некоторое значение АРн из диапазона измерений такое, что относительная погрешность измерения АР меньших АРн становится больше заданной.

    В диапазоне изменения АРизм от АРн до АРвп всегда выполняется АРпр=АРизм. В диапазоне изменения АРотс<АРизм< АРн выполняется АРпр=АРн, при этом формируется соответствующее диагностическое сообщение. В диапазоне изменения АРнп<АРизм<АРотс выполняется АРпр=0.

    При АРизм<АРнп и при АРвп<АРизм вычисления ведутся по константному значению АРк, которое задается при настройке прибора на конкретные условия применения АРпр=АРк

    Что касается показаний прибора по перепаду давления, то измеренным значениям перепада давления соответствует параметр 151 (API), а преобразованным - параметр 150 (АР; см. 5.4.1).

    Прибор контролирует выход АРизм за пределы диапазона измерений и формирует диагностические сообщения об этом. Выход за пределы допустимого диапазона трактуется как нештатная ситуация, связанная с датчиками перепада давления и влияющая на учет (о нештатных ситуациях см. раздел 9).

    Если ДРнп<АРизм<АРотс, то формируется диагностическое сообщение, которое интерпретируется как факт перекрытия трубопровода.

    Пределы диапазона измерений, заходы за диапазон, отсечка самохода и значение нижнего предела вводятся в тепловычислитель как настроечные параметры для описания подключаемых датчиков.

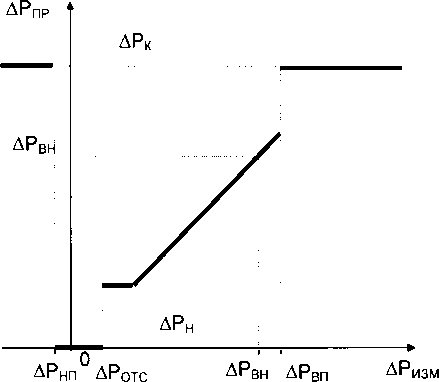

    Рисунок 4.1 - Преобразование измеренных значений перепада давления

    • 4.1.3 Правила преобразования измеренного значения объемного расхода (см. рисунок 4.2) совпадают с правилами преобразования перепада давления.

    1 Здесь не рассматривается ситуация, связанная с прекращением вычислений по факту выхода значения изме' ряемого параметра за заданные пределы.

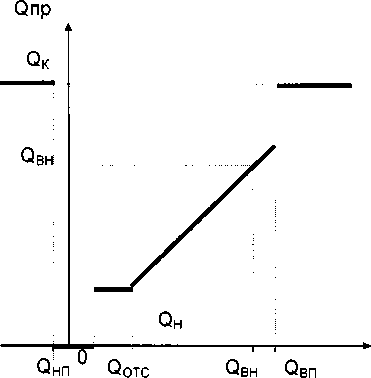

    Рисунок 4.2 - Преобразование измеренных значений объемного расхода

    Преобразованным значениям объемного расхода соответствует параметр 171 (обозначение Qo).

    В диапазоне изменения Qh3m от Qh до верхнего предела Qen всегда выполняется Qnp=Qn3M.

    Прибор контролирует выход Qh3m за пределы диапазона измерений и это трактуется как нештатная ситуация, связанная с датчиками объемного расхода и влияющая на учет. Значение Qh, определяется как тот наименьший объемный расход, относительная погрешность измерения которого не превосходит заданного предела. Обычно Qh указывается в паспорте датчика расхода.

    Если Qotc<Qh3m<Qh, то Qnp=QH и формируется диагностическое сообщение об этом.

    Если QHn<Qn3M<QoTc, то формируется диагностическое сообщение, которое интерпретируется как факт перекрытия трубопровода.

    • 4.1.4 Правила преобразования измеренного значения массового расхода иллюстрируются рисунком 4.3. В данном случае рассматриваются прямые измерения массового расхода. Расход gH определяется как тот наименьший массовый расход, относительная погрешность измерения которого не превосходит заданного предела. Обычно gH указывается в паспорте датчика расхода.

    В диапазоне изменения gn3M от gH до gen всегда выполняется gnp=gn3M. Прибор контролирует выход gn3M за пределы диапазона измерений и это трактуется как нештатная ситуация, связанная с датчиками массового расхода и влияющая на учет.

    Если gOTC<gn3M<gH, то формируется диагностическое сообщение о том, что измеряемый массовый расход меньше допустимого и при этом gnp=gH. Если gHn<gH3M<gOTc, то формируется диагностическое сообщение, которое интерпретируется как факт перекрытия трубопровода; при этом gnp=0.

    Преобразованным значениям массового расхода соответствует параметр 171 (обозначение G).

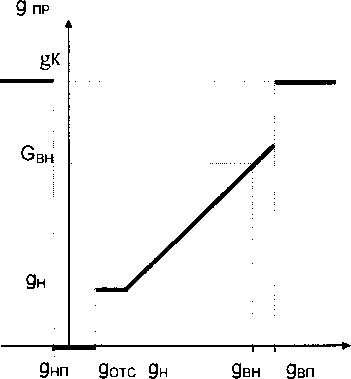

    Рисунок 4.3 - Преобразование измеренных значений массового расхода

    • 4.1.5 Правила преобразования температуры и давления иллюстрируются рисунком 4.4 и рисунком 4.5.

    Для просмотра доступны только преобразованные значения температуры (параметр 065, 156), а также давления (параметры 066, 154), которое может быть абсолютным или избыточным в зависимости от используемого датчика.

    Прибор контролирует выход Тизм и Ризм за пределы диапазона измерений. Выход за пределы диапазона трактуется как нештатная ситуация, связанная, соответственно, с датчиками температуры или давления.

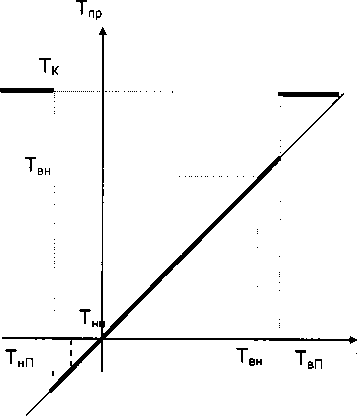

    Рисунок 4.4 Преобразование измеренных значений температуры

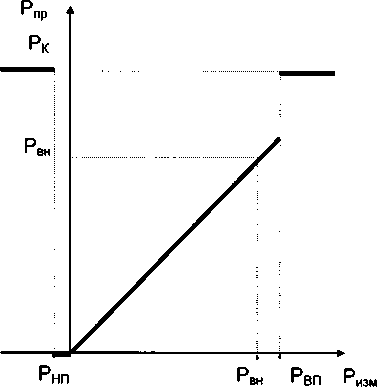

    Рисунок 4.5 Преобразование измеренных значений давления

    4.2 Преобразования при двух или трех датчикых ДР

    • 4.2.1 На одном сужающем устройстве может быть установлено до трех датчиков перепада давления с частично перекрывающимися диапазонами. Ниже описывается, какая величина принимается за значение измеряемого перепада давления и используется в дальнейших вычислениях. Обозначения совпадают с приведенными в предыдущем разделе.

    • 4.2.2 Преобразование перепада давления при использовании трех датчиков на одном сужающем устройстве иллюстрируется рисунком 4.6.

      ДЕызм

      ДРгизм

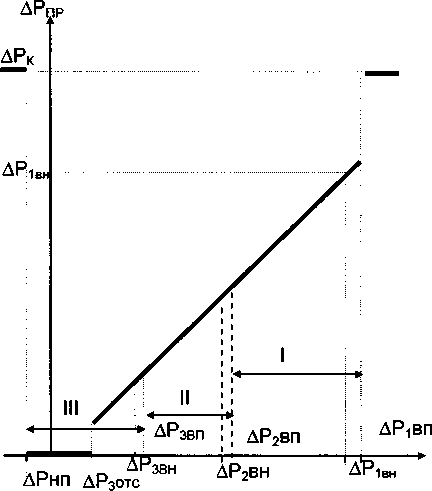

      Рисунок 4.6 - Преобразование значений перепада давления, измеренных тремя датчиками

      ^г3изм

    Преобразователи нумеруются так, что датчик с номером 1 имеет самый широкий диапазон измерений, включающий отмеченные на рисунке зоны I, II, III; датчик с номером 2 имеет более узкий диапазон измерений, включающий зоны II, III; датчик с номером 3 имеет еще более узкий диапазон, включающий только зону III.

    Нижний предел (ДРнп,) определяется датчиком, имеющим максимальный по абсолютной величине заход.

    Если измеренные значения перепада давления ДРщзм (J=l, 2, 3), соответствующие каждому из датчиков, выходят за их диапазоны измерений, то вычисляемый перепад давления в этом случае равен константному значению ДРпр=ДРк. При этом фиксируется нештатная ситуация по всем трем датчикам (см. раздел 9).

    Если хотя бы одно из трех измеренных значений перепада давления не выходит за соответствующие ему пределы, то в качестве преобразованного выбирается, по приведенным ниже правилам,, одно из измеренных значений.

    Во-первых, в качестве преобразованного всегда принимается то измеренное значение (из тех, что не выходят за пределы диапазона измерений), которое соответствует датчику с наибольшим номером. По этому же датчику определяется точка отсечки самохода.

    Например, если все измеренные значения ДР1изм, ДР2изм и ДРЗизм попадают в зону III, то в качестве преобразованного принимается значение, определенное по датчику 3 (имеющему наиболее узкий диапазон и меньшую абсолютную погрешность), ДРпр=ДРЗизм

    Во-вторых, если номер зоны, в которую попадает преобразованное значение, больше номера соответствующего датчика, то это рассматривается как нештатная ситуация, не влияющая непосредственно на учет, и формируются сообщения о невозможности перейти на датчик с большим номером и о том, что его сигнал находится вне пределов.

    Например, если все измеренные значения ДР1изм, и ДР2изм попадают в зону III, а ДРЗизм - вне пределов, то в качестве преобразованного принимается значение, определенное по датчику 2, ДРпр=ДР2изм

    При этом формируются сообщения о невозможности перейти на датчик 3 и о том, что ДРЗизм находится вне пределов

    В-третьих, если измеренные значения двух или трех датчиков не выходят за пределы диапазонов, но принадлежат разным зонам, то фиксируется нештатная ситуация, не влияющая непосредственно на учет, и формируется сообщение о невозможности перейти на датчик с меньшим номером.

    Например, если ДР1изм попадает в зону I, ДР2изм - в зону II, а ДРЗизм - вне пределов, то в качестве преобразованного принимается значение, определенное по датчику 2, ДРпр=ДР2изм. При этом формируется сообщение о невозможности перейти на датчик 1.

    Измеренным значениям перепада давления соответствуют параметры 151 (API), 152 (АР2), 153 (API), а преобразованным - параметр 150 (АР; см. раздел 5.1).

    Правила преобразования для двух датчиков - очевидный частный случай вышеописанных правил для трех датчиков.

    4.3 Контроль значений параметров

    • 4.3.1 Прибор позволяет задать до четырех уставок (параметры 041-044) по измеряемым параметрам системного канала (температура и давление холодной воды, атмосферное давление, температура наружного воздуха), до десяти уставок (параметры 131-140) по измеряемым и вычисляемым параметрам каждого обслуживаемого трубопровода (перепаду давления, объемному и массовому расходу, температуре и давлению, массовому расходу и тепловой мощности), а также задать до четырех уставок (параметры 311-314) по вычисляемым параметрам каждой магистрали (по разности температур, мощности и массовому расходу).

    • 4.3.2 Факт выхода значения параметра за уставку в большую или меньшую сторону (в зависимости от того, что требуется) фиксируется и формируется диагностическое сообщение с записью в архив. Кроме того, может быть сформирован выходной двухпозиционный сигнал.

    Уставки, задаваемые параметрами 131 и 132, используются при определении времени работы вычислителя в режиме, когда расход, соответственно, больше и меньше заданного; уставки, задаваемые параметрами 311, используются при определения времени работы в режиме, когда разность температур теплоносителя в подающем и обратном трубопроводах меньше заданной.

    Для исключения частых переключений состояний "есть выход за уставку" и "нет выхода" предусмотрено введение гистерезиса на срабатывание по уставке.

    4.4 Определение массового расхода

    Массовый расход теплоносителя либо измеряется непосредственно и преобразуется для дальнейших вычислений так, как это описано в 4.1.4, либо вычисляется по формулам, приведенным в приложении В. При вычислении массового расхода по формулам выполняются следующие правила.

    В качестве исходных данных для вычислений используются преобразованные в соответствии с процедурами, изложенными в 4.1 и 4.2, измеренные значения объемного расхода или перепада давления, температуры и давления. Настройка на нужную группу формул задается параметром 301 (раздел 5).

    В дальнейшем, для краткости, вместо терминов энергия и мощность в однотрубной системе используются термины энергия и мощность по трубопроводу.

    Расчет отпущенной или потребленной тепловой энергии за время перерыва электропитания или при неисправности измерительного канала ведется либо по константным значениям массового расхода (параметр 120), температуры (параметр 114) и давления (параметр 113), либо не ведется вовсе в зависимости от значения параметра 027. Далее, досчет за время перерывов питания возможен только в том случае, если прибор работает в режиме "защита включена".

    Для определения энтальпии холодной воды ее температура и давление должны измеряться в месте водозабора источника теплоты. При учете тепловой энергии на стороне потребителя в системах с открытым водоразбором, в случае невозможности организовать измерение температуры и давления холодной воды, следует пользоваться условно постоянными значениями.

    Вычисляемое значение массового расхода G определяется через Q=Qnp (АР=АРпр), Т=Тпр, Р=Рпр. То есть, при неисправности какого-либо из датчиков объемного расхода, перепада давления, температуры или давления расчет массового расхода G ведется по константным значениям соответствующего параметра, а при исправных датчиках расчет ведется по измеренным значениям.

    При вычислении массового расхода методом переменного перепада давления по измеренным значениям перепада давления, температуры и давления непосредственно по массовому расходу может быть указан тот предел Gh (см. описание параметра 115), при расходе ниже которого в вычисления подставляется Gh. Значение Gh берется из расчета расходомерного узла с помощью стандартных программ исходя из требуемой точности.

    Вычисленное значение массового расхода выводится как показание прибора по массовому расходу (параметр 157). В случае измерений массового расхода значения параметров 157 и 171 совпадают.

    Рисунок 4.7 иллюстрирует вышесказанное для случая, когда в качестве датчиков расхода используются преобразователи перепада давления. Жирной линией выделен график значений массового расхода, которые используются для расчета массы. Возможный заход по АРизм в область отрицательных значений объясняется погрешностью датчика перепада давления.

    Рисунок 4.7 - Вычисление массового расхода по значениям перепада давления

    При восстановлении данных после перерыва электропитания или при отказе функциональной группы аналогового ввода-вывода массовый расход принимается равным константному значению Gk (см. параметр 120).

    5 Настроечные и вычисляемые параметры

    5.1 Структура параметров

    Тепловычислитель является универсальным многофункциональным прибором и его настройка на конкретные условия применения осуществляется посредством ввода значений ряда настроечных параметров (базы данных), описывающих схему теплоснабжения и датчики параметров теплоносителя по каждому трубопроводу.

    Все параметры подразделяются на "описывающие датчики", "общесистемные", "по трубопроводу" и "по потребителю" (по магистрали). Некоторые параметры могут представлять собой структуры, то есть совокупность нескольких пронумерованных (индексированных) элементов, имеющих, в общем случае, разный физический или математический смысл, но объединенных по некоторому смысловому признаку. Например, параметр 027 "Задание режима работы прибора" включает элементы: "Алгоритм вычислений" и "Время интегрирования в технологическом режиме". Здесь первый элемент - безразмерная величина, второй элемент имеет размерность времени. Если элементы структуры однородны, то можно говорить о массиве элементов. Нумерация элементов структур начинается с нуля.

    Чтобы указать на простой общесистемный параметр достаточно задать его трехзначный номер. Например, номер 020 указывает на параметр "Календарная дата ввода прибора в эксплуатацию". Для параметров, описывающих датчики, нужно указать, к какому входу они подключены, или, по другому, нужно указать номер измерительного канала, например 034к01. Каждый параметр имеет не только номер, но и символьное обозначение, например, параметр 020 имеет обозначение Дтп. В символьных обозначениях используются русские, латинские и греческие буквы.

    Чтобы указать на элемент структуры общесистемного параметра необходимо задать номер параметра и индекс элемента структуры или, для параметров, описывающих датчики, задать номер параметра, номер канала и индекс элемента структуры. Например, запись 022н01 указывает на элемент 01 ("Дата сезонного изменения времени") параметра 022 ("Корректор часов прибора"), а символ "н" (номер) служит разделителем. Далее, запись 034к01н01 указывает на элемент 01 ("Верхний предел диапазона измерений") параметра 034 ("Описание датчика с импульсным выходным сигналом") по измерительному каналу номер 01; здесь разделителями служат символы "к" и "н". Каждый элемент каждого параметра-структуры также имеет свое наименование и символьное обозначение; в рассмотренном выше примере для элемента 022н01 символьное обозначение будет Дсив.

    Чтобы указать на параметр по трубопроводу, достаточно задать его трехзначный номер и номер трубопровода. Например, запись 101 т01 указывает на параметр 101 "Тип теплоносителя по трубопроводу" по трубопроводу номер 01. Параметр по трубопроводу или по потребителю может быть также структурой: например, запись 1 ЮтО2нОО указывает на элемент с номером 00 параметра 110 по трубопроводу 02. Запись типа 020, 101т01 или 110т02н00, однозначно идентифицирующая параметр или элемент параметра-структуры, называется адресом, или кодовым обозначением.

    При работе с прибором используются обе формы идентификации параметра - по адресу и по символьному обозначению. Подробно об этом написано в разделе 6.

    Все сказанное относительно классификации параметров, их номеров и символьных обозначений относится и к настроечным, и измеряемым и вычисляемым параметрам. Отличие в том, что значения измеряемых и вычисляемых параметров доступны только для вывода и не могут быть изменены оператором.

    Параметры могут быть объединены в списки, например список параметров для контроля нулей датчиков СкД. Каждый список представляет собой массив, содержащий адреса параметров или элементов параметров-структур. Каждый список имеет свой номер и символьное обозначение, например, 045 и Сп1 соответственно.

    Объединение в списки облегчает доступ к группе параметров и делает более удобными процедуры ввода-вывода данных. Об этом подробно написано в 5.4.

    5.2 Ввод настроечных параметров

    Рекомендуется следующий порядок ввода параметров: сначала вводят описания датчиков, затем значения общесистемных параметров, затем - значения параметров по трубопроводам, после чего -значения параметров по потребителям (магистралям).

    Значение параметра 031, указывающего какие трубопроводы и магистрали обслуживаются, должно быть введено до ввода значений любых параметров по трубопроводам и магистралям. Ввод значения параметра 301 п*, перечисляющего входящие в магистраль трубопроводы и задающего алгоритм вычисления энергии, возможен только после ввода значений параметров по входящим в магистраль трубопроводам.

    Эти обязательные требования контролируются прибором: например, попытка ввести значения параметров по трубопроводу, не описанному в параметре 031, блокируется. Кроме того, и среди общесистемных параметров, и среди параметров по трубопроводам и магистралям (см. ниже полный список параметров) выделены те, ввод значений которых обязателен и есть те, которым значения уже присвоены по умолчанию и без необходимости их можно не изменять.

    В процессе настройки прибора значения всех параметров можно изменять многократно с учетом указанного выше порядка. При этом дополнительно нужно обратить внимание на следующее: для датчиков давления и перепада давления единицы измерения физических величин могут быть заданы либо в системе СИ (МПа и кПа), либо в практической (кг/см2 и кг/м2), поэтому, при изменении системы единиц, задаваемой параметром ОЗОнОО, нужно пересчитать и ввести заново значения всех параметров, описывающих соответствующие датчики. Далее, по мере ввода значений настроечных параметров прибор начинает анализировать состояние входных цепей, а также описание трубопроводов и магистралей и, возможно, формировать сообщения о нештатных ситуациях (см. таблицу 8.1), связанных либо с тем, что входные сигналы выходят за пределы указанных диапазонов, либо с неправильным или неполным описанием датчиков или параметров трубопроводов и магистралей. До окончания ввода настроечных параметров не следует обращать внимания на формируемые сообщения о нештатных ситуациях. По окончании ввода базы данных следует проанализировать существующие на этот момент времени нештатные ситуации: среди них не должно быть таких, которые свидетельствовали бы о неправильном назначении датчиков или неправильном описании параметров трубопроводов. Сообщения о других нештатных ситуациях должны сняться при реальном вводе в эксплуатацию, поскольку предполагается, что в этом случае значения измеряемых параметров должны соответствовать описаниям датчиков. Если какие-то сообщения о нештатных ситуациях сохранились и после ввода в эксплуатацию, то нужно вновь проверить базу данных и, при необходимости, откорректировать ее, а при отсутствии ошибок в базе данных следует проверить правильность подключения датчиков и их исправность.

    Введенная база данных размещается во флэш-памяти прибора, сохраняется при его обесточивании и автоматически восстанавливается после поверки, если ее не сбросить принудительно. Запись во флэш-память производится не синхронно с процессом передачи значения параметра в прибор, а с задержкой порядка 30 секунд, поэтому, если прибор неожиданно оказался обесточенным, следует проверить, сохранились ли значения последних введенных параметров.

    Ввод базы данных рекомендуется производить с помощью компьютера, используя поставляемое вместе с прибором программное обеспечение. При отсутствии компьютера, а также при корректировке базы данных непосредственно на узле учета можно воспользоваться клавиатурой и дисплеем прибора.

    Программное обеспечение ввода данных с помощью компьютера является самодокументирован-ным. Процедуры ввода данных с клавиатуры описаны в разделе 6. База данных может быть выведена для просмотра на табло прибора в любое время.

    Значения параметров базы данных, как правило, нельзя изменять в процессе работы прибора (при включенном переключателе защиты данных), но некоторые настроечные параметры, так называемые оперативные, могут быть изменены и в процессе эксплуатации тепловычислителя. Для этого соответствующие параметры должны быть включены в список Сп1, дополнительно они могут быть защищены паролем (см. описание параметра 045).

    Для обеспечения сохранности значений настроечных параметров при перерывах в эксплуатации прибора, например, связанных с его поверкой, они могут быть защищены паролем пользователя. Пароль пользователя вводится как значение параметра 001 при остановленных вычислениях.

    5.3 Настроечные параметры

    5.3.1 Описание внешнего оборудования и датчиков

    Здесь и далее описания приводятся в табличном виде следующего формата:

    Номер и имя параметра

    Единицы измерения

    Диапазон и формат данных

    Наименование параметра

    Описание параметра

    003 Спцфк!

    б/р

    PiejSilifiaaihhiVi

    Спецификация-1 внешнего оборудования

    Параметр указывает тип оборудования, подключенного по интерфейсу RS232C и скорость обмена, а также скорость и тип протокола обмена по первому интерфейсу RS485. Значение параметра представляет собой строку из 10 символов, значение которых пояснено ниже.

    "Pi - указывает тип протокола, который применяется при обмене по первому интерфейсу RS485 между вычислителем и внешним устройством (ВУ), при этом:

    Pi=1 - применяется магистральный протокол с маркерным доступом к шине RS485, 9-битовым форматом байтов без контроля четности и одним стоповым битом;

    Pi=2 - магистральный протокол с режимом работы шины RS485 ведущий/ведомый,

    8 - битовым форматом байтов без контроля четности и 1-м стоповым битом;

    Pi=3 - применяется магистральный протокол с маркерным доступом к шине RS485, 8-битовым форматом байтов без контроля четности и одним стоповым битом;

    Pi=5 - протокол Modbus RTU с 8 - битовым форматом байтов без контроля четности и

    2-мя стоповыми битами;

    ■ei - описывает оборудование, подключенное к RS232C:

    ei=0 - компьютер или другое устройство, обеспечивающее прозрачный канал;

    ej=1 - модем для коммутируемых телефонных линий или GSM модем, работающий в режиме CSD;

    ei=2 - принтер,

    ■Si - задает скорость обмена по RS232C, скорость выбирается из ряда 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод, при этом S[=0 соответствует скорость 300 бод,... Sj=9 — 115200 бод;

    ■11 - указывает на способ управления потоком данных на интерфейсе RS232C посредством це пей RTS, CTS:

    11=0 - управление не осуществляется,

    11=1 - однонаправленное управление: возможен запрет на передачу данных со стороны при бора внешнему оборудованию (применяется при работе с принтером),

    11=2 - двунаправленное управление: возможен запрет на передачу и на прием данных (применяется при работе с модемом, в т.ч. с GSM-модемом);

    ■г, - указывает на наличие магистрального принтера, подключенного через адаптер АПС43 к первому интерфейсу RS485:

    Г|=1 - есть принтер,

    г,=0 - нет принтера;

    ■аа, - магистральный адрес прибора, aai=00...29;

    ■hhi - старший магистральный адрес, hhi=00...29; hhi> аав

    ■V] - скорость обмена на магистрали; Vi=1 -600 бод, Vi=9-115200 бод. Значение параметра по умолчанию 1050100002.

    004 Спцфк2

    б/р

    p2e2s2l2r2aa2hh2v2

    Спецификация-2 внешнего оборудования

    Параметр задает протокол и скорость обмена по второму интерфейсу RS485. Формат параметра 004 совпадает с форматом параметра 003 и описан ниже.

    ■р2 - указывает тип протокола, который применяется при обмене по второму интерфейсу RS485, при этом:

    р2=1 - применяется магистральный протокол с маркерным доступом к шине RS485,

    9 - битовым форматом байтов без контроля четности и одним стоповым битом;

    р2=2 - магистральный протокол с режимом работы шины RS485 ведущий/ведомый,

    8 - битовым форматом байтов без контроля четности и 1-м стоповым битом;

    Pi=3 - магистральный протокол с маркерным доступом к шине RS485,

    8 - битовым форматом байтов без контроля четности и одним стоповым битом;

    р |=5 - протокол Modbus RTU с 8 - битовым форматом байтов без контроля четности и

    2-мя стоповыми битами;

    ■е2, s2,12 - значения этих параметров должны совпадать со значениями еь sb h параметра 003; ■г2=0;

    ■аа2 - магистральный адрес прибора, аа2=00....29; внимание: значение адреса на второй магистрали не должно совпадать с адресом на первой: aa2# aai

    ■hh2 - старший магистральный адрес, hh2=00...29; hh2 > аа2;

    ■v2 - скорость обмена на магистрали; v2 =1 - 600 бод, ..., v2=9 - 115200 бод.

    Значение параметра по умолчанию 1050029299.

    009 ВрмН

    чч:мм:сс

    00-00-00

    23-59-59

    Начало временного интервала, когда разрешается ответ прибора на телефонный вызов

    По умолчанию значение параметра 00-00-00

    010

    ВрмК

    чч:мм:сс

    00-00-00

    23-59-59

    Конец временного интервала, когда разрешается ответ прибора на телефонный вызов

    Значения параметров 009 и 010 в совокупности определяют тот интервал времени в течение суток, когда прибор будет отвечать на телефонный вызов. Если параметр 010 меньше 009, то интервал начинается в одних сутках, а заканчивается в следующих. Если длительность интервала меньше минуты, то прибор отвечает в любое время суток, отсчитав такое количество вызывных звонков, какова разность в секундах значений параметров 010 и 009. По умолчанию отвечает на первый же гудок.

    032

    -

    -

    Описание датчиков с токовым выходным сигналом

    Параметр представляет собой структуру, включающую девять элементов. Всего может быть описано шестнадцать датчиков, из которых восемь непосредственно подключаются к прибору, а еще восемь (они также описываются в настройках) могут быть подключены к тепловычислителю через адаптеры-расширители АДС97. (Любой вход прибора может быть настроен на обработку дискретного сигнала, изменение уровня которого относительно порогового, соответствует какому-либо событию. Для такого сигнала, из всех нижеперечисленных параметров, имеет смысл только 032к*н05, который задает пороговый уровень). Соответствие номеров измерительных каналов (к*=к1...к8) и контактов разъемов для подключения датчиков задается таблицей 7.2.

    032к*н00

    1ВКЛк*

    б/р

    0, 010...082

    Признак подключения датчика и тип датчика.

    Первые две цифры слева означают:

    01 - датчик перепада давления с линейной характеристикой;

    02 - датчик перепада давления с корневой характеристикой;

    03 - датчик абсолютного давления;

    04 - датчик избыточного давления;

    05 - датчик температуры;

    06 - датчик объемного расхода;

    07 - датчик массового расхода;

    08 - датчик события.

    Третья цифра определяет сигнал датчика:

    0 - токовый 0-5мА;

    • 1 - токовый 0-20 мА;

    • 2 - токовый 4-20 мА.

    Значение параметра по умолчанию равно 0: датчик отсутствует.

    032к*н01

    1ВНк*

    Опр. датчиком

    Опр. датчиком

    Верхний предел диапазона измерений

    Из паспорта на датчик

    032к*н02

    1ННк*

    Опр. датчиком

    Опр. датчиком

    Нижний предел диапазона измерений

    Для датчиков расхода, давления и перепада давления значение параметра установлено по умолчанию равным нулю и не может быть изменено

    032к*н03

    1ВМк*

    %

    0...5

    Заход за верхний предел измерений

    Значение параметра задается в процентах от диапазона измерений. Значение по умолчанию - 1 %.

    032к*н04

    1НМк*

    %

    0...5

    Заход за нижний предел измерений

    Значение параметра задается в процентах от диапазона измерений. Значение по умолчанию - 1 %.

    032к*н05

    ЮТСк*

    Опр. датчиком

    Опр. датчиком

    Уставка на отсечку "самохода" по сигналу датчика перепада давления или расхода или пороговый уровень сигнала датчика события

    Если значение измеряемого параметра меньше значения уставки, но не выходит за пределы измерений, считается, что трубопровод перекрыт, и этом случае при вычислении массы и объема используется нулевое значение расхода. Уставку на отсечку "самохода" рекомендуется устанавливать равной двум-трем пределам погрешности датчика.

    Превышение порогового уровня сигнала датчика события соответствует факту события. Значение по умолчанию - 0.

    032к*н06

    1СМк*

    Опр. датчиком

    Опр. датчиком

    Смещение нуля датчика

    Из паспорта или свидетельства о поверке датчика. Значение параметра может быть определено автоматически в режиме "контроля нуля" (см. раздел 5.6); при этом контролируется, чтобы смещения нуля не превышало ±3 % от диапазона измерений. Значение по умолчанию - 0.

    032к*н07

    1КРк*

    б/р

    0,97... 1,03

    Поправка на крутизну характеристики датчика

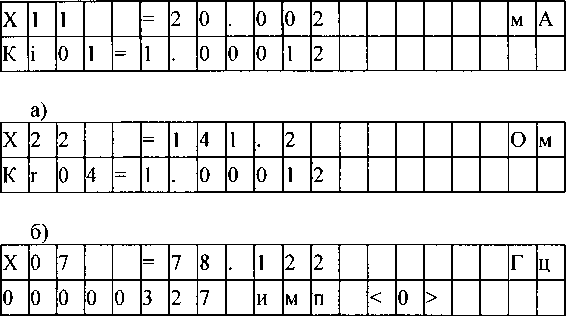

    Значение параметра может быть определено автоматически в режиме "контроля диапазона" (см. раздел 5.6); при этом контролируется, чтобы значение поправки не выходило за пределы диапазона 0,97... 1,03. Значение по умолчанию - 1.

    032к*н08 ГСТЛБк*

    Мпа кгс/см2

    Опр. датчиком

    Поправка на высоту столба разделительной жидкости в импульсной трубке датчика давления.

    Поправка вводится со знаком плюс, если датчик давления размещен выше трубопровода и со знаком минус, если ниже. Значение по умолчанию - 0.

    032к*н09

    ЮПРк*

    Опр. датчиком

    Опр. датчиком

    Опорное значение для контроля диапазона датчиков.

    Значение параметра задается для режима "контроля диапазона" датчиков (см. раздел 5.6). Единицы измерений соответствуют единицам измерений контролируемого параметра. Значение по умолчанию - 0.

    033

    -

    -

    Описание датчиков с выходным сигналом сопротивления

    Параметр представляет собой структуру, включающую пять элементов. Всего может быть описано двенадцать датчиков (термометров сопротивления), из которых четыре непосредственно подключаются к прибору, а еще восемь (они также описываются в настройках) могут быть подключены к тепловычислителю через адаптеры-расширители АДС97. Соответствие номеров измерительных каналов (к*=к1...к4) и контактов разъемов для подключения датчиков задается таблицей 7.3.

    033к*н00 RBKJIk*

    б/р

    0, 023..064

    Признак подключения датчика и тип датчика.

    023 - PtlOO по ГОСТ Р 8.625-2006 или ГОСТ 6651-2009;

    024 - Pt50 по ГОСТ Р 8.625-2006 или ГОСТ 6651-2009;

    033 - 100П по ГОСТ 6651-94;

    034 - 50П по ГОСТ 6651-94;

    043 - 100П по ГОСТ Р 8.625-2006 или ГОСТ 6651-2009;

    044 - 50П по ГОСТ Р 8.625-2006 или ГОСТ 6651-2009;

    053 - 100М по ГОСТ 6651-94;

    054 - 50М по ГОСТ 6651-94;

    063 - 100М по ГОСТ Р 8.625-2006 или ГОСТ 6651-2009;

    064 - 50М по ГОСТ Р 8.625-2006 или ГОСТ 6651-2009. Значение по умолчанию равно 0: датчик отсутствует.

    033к*н01 RBHk*

    °C

    -50...600

    Верхний предел диапазона измерений

    Значение параметра задается в зависимости от типа термометра в диапазоне: -50...600 °C-для Pt50, 50П;

    -50...350 °C-для PtlOO, 100П;

    -50...200 °C-для 100М, 50М.

    Значение по умолчанию - верхний предел соответствующего диапазона.

    033к*н02

    RHHk*

    °C

    -50...100

    Нижний предел диапазона измерений

    Значение по умолчанию - 0.

    033к*н03 RBMk*

    %

    0...5

    Заход за верхний предел измерений

    Значение параметра задается в процентах от диапазона измерений. Значение по умолчанию - 1 %

    033к*н04 RHMk*

    %

    0...5

    Заход за нижний предел измерений

    Значение параметра задается в процентах от диапазона измерений. Значение по умолчанию - 1 %.

    034

    -

    Описание датчиков с частотным и числоимпульсным выходным сигналом

    Параметр представляет собой структуру, включающую десять элементов. Всего может быть описано двенадцать датчиков, из которых четыре непосредственно подключаются к прибору, а еще восемь (они также описываются в настройках) могут быть подключены к тепловычислителю через адаптеры-расширители АДС97. (Любой вход прибора может быть настроен на обработку дискретного сигнала, соответствующего какому-либо событию; параметры такого сигнала не задаются). Соответствие номеров измерительных каналов (к*=к1...к8) и контактов разъемов для подключения датчиков задается таблицей 7.4.

    034к*н00 FBOk*

    б/р

    0, 010...051

    Признак наличия датчика и его выходной сигнал

    Первые две цифры слева означают:

    01 - датчик объема с числоимпульсным выходным сигналом;

    02 - датчик массы с числоимпульсным выходным сигналом;

    03 - датчик объемного расхода с частотным выходным сигналом;

    04 - датчик массового расхода с частотным выходным сигналом;

    05 - датчик события.

    Третья слева цифра определяет способ обработки сигнала датчика:

    0 - без фильтрации (полоса пропускания более 5000 Гц);

    1 - с фильтрацией высокочастотных помех (полоса пропускания 100 Гц). Значение по умолчанию равно 0: датчик отсутствует.

    034к*н01 FBHk*

    Опр. датчиком

    Опр. датчиком

    Верхний предел диапазона измерений

    Из паспорта на датчик.

    034к*н02 FHHk*

    Опр. датчиком

    Опр. датчиком

    Нижний предел диапазона измерений

    Из паспорта на датчик с частотным выходным сигналом. Для датчиков с числоимпульсным выходным сигналом значение параметра определено по умолчанию Равным нулю и не может быть изменено. Значение по умолчанию - 0.

    034к*н03 FBMk*

    %

    0...5

    Заход за верхний предел измерений

    Значение параметра задается в процентах от диапазона измерений. Значение по умолчанию - 1 %

    034к*н04 FHMk*

    %

    0...5

    Заход за нижний предел измерений

    Значение параметра задается в процентах от диапазона измерений. Значение по умолчанию - 1 %

    034к*н05 FOTCk*

    Опр. датчиком

    Опр. датчиком

    Уставка на отсечку "самохода" по сигналу датчика

    Если значение расхода меньше значения уставки, но не выходит за пределы измерений, считается, что трубопровод перекрыт, и в этом случае при вычислении массы и объема используется нулевое значение расхода. Уставку на отсечку "самохода" рекомендуется устанавливать равной двум-трем пределам погрешности датчика. Значение по умолчанию - 0.

    034к*н06 FfBHK*

    Гц

    0...5000

    Верхний предел частоты входного сигнала

    Из паспорта на датчик. Для датчиков с числоимпульсным выходным сигналом значение параметра рассчитывается по формуле FB=Q/qH-3600 или FB=G/gH-3600, где Q и G - объемный и массовый расход, соответственно; qH, gH - вес импульса в единицах объема или массы, соответственно.

    034к*н07 FFHMk*

    Гц

    0...5000

    Нижний предел частоты входного сигнала

    Из паспорта на датчик. Для датчиков с числоимпульсным выходным сигналом значение параметра установлено по умолчанию равным нулю и не может быть изменено.

    034к*н08 FKhk*

    м3, т

    0...105

    Цена импульса датчика с числоимпульсным выходным сигналом

    Только для датчиков с числоимпульсным выходным сигналом. Из паспорта на датчик.

    034к*н09 РПкзН

    м3, т

    00000.000

    000000000

    Начальные показания датчика объема с числоимпульсным выходным сигналом

    Только для датчиков с числоимпульсным выходным сигналом. Вводятся начальные показания датчика в формате показаний его счетного механизма, включая ведущие нули. При отсутствии счетного механизма значение параметра вводится в произвольном формате. Значение по умолчанию - 00000.000

    038

    -

    -

    Назначение адресов адаптеров-расширителей

    По второму интерфейсу RS485 могут быть подключены два адаптера-расширителя АДС97, а также другие устройства, например, адаптеры регуляторов теплоснабжения. Параметр представляет собой структуру, включающую до 9 элементов.

    038н00

    Ка

    б/р

    0 ... 8

    Количество адаптеров

    Значение по умолчанию равно 0.

    038н01

    Адр1... ...038н08

    Адр8

    б/р

    0...29

    Адрес первого адаптера

    Адрес восьмого адаптера

    Адреса адаптеров должны быть уникальными и несовпадающими с адресом прибора.

    5.3.2 Общесистемные настроечные параметры

    001 Прл

    б/р

    хххххх

    Пароль для защиты настроечных параметров

    Параметр может вводиться пользователем с целью обеспечения сохранности значений настроечных параметров при перерывах в эксплуатации прибора, например, связанных с его поверкой. Пароль представляет собой строку из 6 цифр. До ввода пароля необходимо предварительно выключить микропереключатель защиты данных и остановить вычисления. После ввода пароля изменение настроечных параметров невозможно до его отмены, невозможно также возобновление вычислений. Отмена пароля производится повторным вводом его значения. При успешной отмене прибор выведет на индикацию: 001=-.

    008 У стр

    б/р

    Строка до 13 символов

    Номер прибора

    Применяется для идентификации прибора в системах сбора данных. Номер прибора используется при печати квитанций.

    011 Nkbht

    б/р

    0...65535

    Начальный номер квитанции для регистрации

    Если предусмотрена печать данных на принтер, то необходимо ввести начальный номер квитанции, с которого начнется печать квитанций. По умолчанию значение параметра равно 0.

    012 Сигн

    б/р

    0; 1; 041;

    • 13101.. .140ЕЕ;

    • 3111.. .314Е

    Настройка сигнализации о нештатных ситуациях

    Прибор может формировать выходной сигнал, свидетельствующий о возникновении события, которое трактуется как нештатная ситуация (НС). Данный параметр позволяет настраивать прибор так, чтобы сигнал формировался только при наличии вполне определенных НС.

    Значение параметра представляет собой строку длиной до 5 символов. Строка со значением 0 означает, что все НС игнорируются и выходной сигнал не формируется, со значением 1 - что любая НС вызывает формирование выходного сигнала.

    Строка из 3 символов вида 041... 044 назначает формирование выходного сигнала только в тех случаях, когда конкретный измеряемый параметр по системному каналу вышел за заданную уставку (номер контролируемого параметра и значение уставки задаются соответственно, параметрами 041.. .044).

    Строка из 4 символов вида 31IX.. .314Х назначает формирование выходного сигнала только в тех случаях, когда конкретный измеряемый параметр по потребителю "X" вышел за заданную уставку (номер контролируемого параметра и значение уставки задаются соответственно, параметрами 311...314, Х=1 ...6, Е). Строка из пяти символов вида 131 YY...140YY назначает формирование выходного сигнала только в тех случаях, когда конкретный измеряемый параметр по трубопроводу "YY" вышел за заданную уставку (номер контролируемого параметра и значение уставки задаются соответственно, параметрами 131... 140, YY=01... 12, ЕЕ).

    Если Х=Е (или YY=EE), то формирование сигнала будет происходить при появлении соответствующей НС по любому потребителю (трубопроводу). По умолчанию значение параметра равно 0.

    013 НС код

    б/р

    Строка длиной 1, 6 или 12 символов

    Настройка диагностики прибора

    013н00...013н99

    Параметр представляет собой массив, содержащий 100 элементов. Некоторые элементы массива не используются (зарезервированы).

    Элементы массива связаны со списком возможных диагностических сообщений (см. табл. 8.1), которые может формировать прибор по результатам контроля собственного состояния, состояния датчиков и параметров потока измеряемой среды. Если некоторому возможному сообщению со-

    поставлен 0 в соответствующем элементе параметра 013, то это сообщение никогда не формируется, если 1 - то сообщение формируется при наступлении контролируемого события. Изменяя значения элементов массива, можно управлять возможностью формирования тех или иных сообщений. Значением того или иного элемента является строка из 1 символа - управление общесистемными сообщениями, из 6 символов - управление сообщениями по магистралям, из 12 символов - управление сообщениями по трубопроводам. Символами в строке могут быть только 0 и 1. Например, элемент 013н62 управляет формированием сообщения о том, что расход по трубопроводу стал меньше отсечки самохода. Это сообщение (013н62=000000000000) по умолчанию не формируется, но при необходимости его можно включить, например, по второму трубопроводу: 013н62=0100000000. Значения по умолчанию элементов массива 013 приведены в таблице 8.1.

    015 ПечНС

    б/р

    0000000000

    1033110015

    Управление печатью отчетов и архивированием данных

    Первая цифра определяет вывод на печать сообщений о нештатных ситуациях (НС, см. параметр 013), вторая зарезервирована, третья и четвертая задают периодичность печати отчетов по трубопроводам и по потребителям.

    Если первая цифра равна 0, то печать сообщений о НС не производится, если равна 1, то печать производится по факту возникновения (исчезновения) НС.

    Если третья и/или четвертая цифра равна 0 - не печатаются отчеты по трубопроводам и/или потребителям; если равна 1, то производится печать отчетов по соответствующему трубопроводу или потребителю за каждые расчетные сутки, 2 - производится печать отчетов за каждый расчетный месяц, 3 - производится печать и за каждые расчетные сутки и за каждый расчетный месяц. Если пятая цифра равна 1, то учетные данные записываются в архив с признаком "получены при наличии нештатной ситуации" (данные помечаются символом *) при условии, что одна или несколько нештатных ситуаций возникали в течение соответствующего часа; если пятая цифра равна 0, то при записи в архив данные символом * не маркируются. Шестая цифра управляет подачей бумаги: 1 - печать с переводом страниц, 0 - печать на рулонную бумагу без перевода страниц. Цифра 7 зарезервирована и равна 0. Цифры 9 и 10 цифры определяют скорость реакции прибора на возникновение НС. Значение по умолчанию 0000000010.

    020 Дтп

    дд-мм-гг

    01-01-00

    31-12-99

    Дата ввода прибора в эксплуатацию

    Ввод значения параметра обязателен.

    021 Врп

    чч:мм;сс

    00-00-00

    23-59-59

    Время ввода прибора в эксплуатацию.

    Ввод значения параметра обязателен.

    022          |-         |-                  |Коррекция часов прибора

    Параметр представляет собой структуру, включающую 4 элемента.

    022н00

    Коррект

    с

    -59 ... 59

    Коррекция текущего времени

    Если часы прибора спешат, то задается отрицательное значение параметра, при отставании часов -положительное. Коррекция часов прибора производится один раз в сутки в момент ввода значения параметра. Значение параметра обнуляется после проведения коррекции. По умолчанию значение параметра равно 0.

    022н01

    Дсив

    дд-мм-гг

    01-01-00

    31-12-99

    Дата сезонного изменения времени

    Значение параметра задает дату, когда нужно перевести часы на 1 час вперед или на один час назад, например, 25-03-07. Значение параметра должно быть введено заранее или в день перехода на новое время. Сезонное изменение времени может происходить автоматически в последнее воскресенье марта и в последнее воскресенье октября. Для инициализации процедуры автоматического сезонного изменения времени нужно ввести значение параметра 022н01 для указания даты первого изменения времени. Значение по умолчанию 01-01-00.

    022н02

    Чпрв

    ч

    00...23

    Час суток, когда производится сезонное изменение времени

    Значение параметра вводится при ручной корректировке времени и для инициализации процедуры автоматического изменения сезонного времени. Например, значение параметра равно 02, если переход осуществляется в 2 часа ночи. Значение параметра должно быть введено до момента перехода на новое время. Значение по умолчанию равно 02.

    022н03

    Првд

    ч

    -1; 1

    Признак перевода часов вперед или назад

    Значение параметра вводится при ручной корректировке времени и для инициализации процедуры автоматического изменения сезонного времени. Значение параметра равно 1, если часы должны переводиться вперед на час (переход на летнее время) и значение параметра равно -1, если часы должны переводиться назад на час (переход на зимнее время). Значение по умолчанию - 0 (часы не переводятся).

    023 tmin

    с

    0...600

    Минимальное регистрируемое время отсутствия электропитания.

    Время перерыва питании не фиксируется, если его продолжительность меньше значения данного параметра. По умолчанию значение параметра равно 10 с.

    024 Рчас

    ч

    00...23

    Расчетный час для формирования архивов за сутки

    Задается по согласованию между поставщиком и потребителем. В расчетный час происходит также автоматическая печать отчетов, если она задана. По умолчанию значение параметра равно 00.

    025 Рдень

    Д

    1...28

    Расчетный день для формирования архивов за месяц

    Задается по согласованию между поставщиком и потребителем. В расчетные час и сутки происходит также автоматическая печать отчетов за месяц, если она задана. По умолчанию значение параметра равно 1.

    030

    -

    -

    Единицы измерения и дискретность показаний

    Параметр представляет собой структуру из трех элементов.

    ОЗОнОО

    ЕдИзм

    б/р

    00, 12

    Система единиц измерения, применяемая в приборе

    Значение параметра представляет собой строку из двух цифр.

    Первая слева цифра:

    0 - для измерения давления и/или перепада давления применяются производные единиц системы СИ (МПа, кПа);

    1 - для измерения давления и/или перепада давления применяются производные практической системы единиц ( кгс/см2, кгс/м2).

    Вторая слева цифра:

    0 - тепловая энергия измеряется в ГДж, тепловая мощность - в ГДж/ч;

    • 1 - тепловая энергия измеряется в Гкал, тепловая мощность - в Гкал/ч;

    • 2 - тепловая энергия измеряется в МВт ч, тепловая мощность - в МВт. Значение по умолчанию равно 00.

    030н01 qM

    т

    0,000001...!

    Дискретность показаний массы теплоносителя

    Значение параметра определяет цену единицы младшего разряда по показаниям массы теплоносителя; например, при задании значении параметра равным 0,01 масса будет выводится в формате от 0,00 до 9999999,99 тонн. Значение параметра выбирается из ряда: 0,000001; 0,00001; 0,0001; 0,001; 0,01; 0,1; 1. Значение по умолчанию равно 0,01.

    030н02 qW

    Гдж Гкал МВт*ч

    Дискретность показаний тепловой энергии

    Значение параметра определяет цену единицы младшего разряда показаний тепловой энергии; например, при значении равным 0,01 показания тепловой энергии будут выводится в формате от 0,00 до 9999999,99. Значение параметра выбирается из ряда: 0,000001; 0,00001; 0,0001; 0,001; 0,01; 0,1; 1. Значение по умолчанию - 0,01.

    031

    -

    -

    Описание обслуживаемых трубопроводов и потребителей

    Параметр представляет собой структуру из двух элементов.

    031н00

    труб

    б/р

    000000000000

    111111111111

    Обслуживаемые трубопроводы

    Значение параметра — строка из 12 символов. При вводе значения параметра в соответствующую позицию записывается 0 или 1. Единица означает, что по данному трубопроводу должен вестись учет (другими словами, трубопровод обслуживается), ноль - не должен. При этом первому слева символу соответствует первый трубопровод, второму символу - второй трубопровод и т.д. Значение по умолчанию 000000000000. Ввод значения параметра обязателен и должен предшествовать вводу параметров по трубопроводам и магистралям.

    031н01

    Потр

    б/р

    000000

    111111

    Обслуживаемые потребители (магистрали)

    Значение параметра - строка из 6 символов. При вводе значения параметра в соответствующую позицию записывается 0 или 1. Единица означает, что по данному потребителю должен вестись учет (другими словами, потребитель обслуживается), ноль - не должен. Значение по умолчанию 000000.

    Ввод значения параметра обязателен и должен предшествовать вводу параметров по трубопроводам и магистралям.

    035          |-         |-                 |Назначение датчика температуры холодной воды

    Параметр представляет собой структуру из двух элементов.

    035н00 ТхвК

    °C

    0...100

    Константное значение температуры холодной воды

    Используется при отсутствии датчика температуры холодной воды, при расчетах за время перерывов питания или при отказе датчика. Ввод значения параметра обязателен.

    035н01 ТхвВКЛ

    б/р

    0; 100;

    03201...03312

    Признак применения датчика температуры холодной воды и адрес датчика

    Значением параметра может 0; 100 или строка из пяти цифр, указывающая на номер измерительного канала для датчика температуры холодной воды. При этом 0 означает, что датчик отсутствует; 100 означает, что информация о Тхв поступает от внешнего источника, например, по компьютерной сети. Первые три цифры слева (в случае, когда значение параметра представляет собой строку из 5 цифр) задают ссылку на номер параметра, описывающего датчик; здесь это либо 032 (датчик с токовым выходным сигналом), либо 033 (датчик с выходным сигналом сопротивления); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Ввод значения параметра обязателен.

    036

    =       F

    Назначение датчика давления холодной воды

    Параметр представляет собой структуру из двух элементов.

    ОЗбнОО

    РхвК

    МПа кгс/см2

    0,08...16

    0,8...160

    Константное значение давления холодной воды

    036н01 РхвВКЛ

    б/р

    0; 100;

    03201..03216

    Признак применения датчика давления холодной воды и адрес датчика

    Значением параметра может 0; 100 или строка из пяти цифр, указывающая на номер измерительного канала для датчика давления холодной воды. При этом 0 означает, что датчик отсутствует; 100 означает, что информация о Рхв поступает от внешнего источника, например, по компьютерной сети. Первые три цифры слева (в случае, когда значение параметра представляет собой строку из 5 цифр) задают ссылку на номер параметра, описывающего датчик; здесь это 032 (датчик с токовым выходным сигналом); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Ввод значения параметра обязателен.

    037          |-                            |Назначение датчика атмосферного давления

    Параметр представляет собой структуру из двух элементов.

    037н00 РбК

    мм.рт.ст

    500...900

    Константное значение атмосферного давления

    Используется при отсутствии датчика атмосферного давления, при расчетах за время перерывов питания или при отказе датчика. Значение по умолчанию равно 760 мм рт. ст.

    037н01 РбВКЛ

    б/р

    0; 100;

    03201..03216

    Признак применения датчика атмосферного давления и адрес датчика

    Значением параметра может 0; 100 или строка из пяти цифр, указывающая на номер измерительного канала для датчика давления холодной воды. При этом 0 означает, что датчик отсутствует; 100 означает, что информация о Рб поступает от внешнего источника, например, по компьютерной сети. Первые три цифры слева (в случае, когда значение параметра представляет собой строку из 5 цифр) задают ссылку на номер параметра, описывающего датчик; здесь это 032 (датчик с токовым выходным сигналом); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Ввод значения параметра обязателен.

    040

    Назначение датчика температуры наружного воздуха

    Параметр представляет собой структуру из двух элементов.

    040н00

    ТнвК

    °C

    -50...50

    Константное значение температуры наружного воздуха

    Используется при расчетах за время перерывов питания, при отказе или отсутствии датчика температуры наружного воздуха. Значение по умолчанию - 0.

    040н01 ТнвВКЛ

    б/р

    0; 100;

    03201..03312

    Признак применения датчика температуры наружного воздуха и адрес датчика

    Значением параметра может 0; 100 или строка из пяти цифр, указывающая на номер измерительного канала для датчика температуры холодной воды. При этом 0 означает, что датчик отсутствует; 100 означает, что информация о Тнв поступает от внешнего источника, например, по компьютерной сети. Первые три цифры слева (в случае, когда значение параметра представляет собой строку из 5 цифр) задают ссылку на номер параметра, описывающего датчик; здесь это либо 032 (датчик с токовым выходным сигналом), либо 033 (датчик с выходным сигналом сопротивления); две последние цифры указывают номер измерительного канала, которому соответствует датчик.

    041

    -

    Описание первой уставки по измеряемым параметрам системного канала

    Параметр представляет собой структуру из трех элементов

    о

    “ £

    * §

    б/р

    0;

    0641...0692

    Признак назначения первой уставки и номер контролируемого параметра

    Значением параметра может 0 или строка из четырех цифр (например, 0651), указывающая номер контролируемого параметра (здесь 065) и правило формирования диагностического сообщения (здесь 1).

    При этом, если значение равно 0, то уставка не назначена; если последняя (четвертая слева) цифра равна 1, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится больше значения уставки; если последняя цифра равна 2, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится меньше уставки. Значение по умолчанию равно 0.

    041н01

    У1г

    Опр. датчиком

    Определяется датчиком

    Значение ширины зоны гистерезиса для уставки

    Если значение измеряемого параметра близко к уставке, то возможны частые выходы за уставку и возврат обратно в силу случайных причин. Для исключения этого вводится гистерезис так, чтобы событие фиксировалось при выходе за уставку, а снималось при значении измеряемого параметра равном "уставка минус гистерезис". Значение по умолчанию равно 0.

    041н02 У1

    Опр. датчиком

    Определяется дат

    чиком

    Значение уставки

    Значение параметра нужно ввести, если признак назначения уставки не 0.

    042

    -

    Описание второй уставки по измеряемым параметрам системного канала

    Параметр представляет собой структуру из трех элементов

    042н00

    У2вкл

    б/р

    0;

    0641... 0692

    Признак назначения второй уставки и номер контролируемого параметра

    Значением параметра может быть 0 или строка из четырех цифр (например, 0651), указывающая номер контролируемого параметра (здесь 065) и правило формирования диагностического сообщения (здесь 1). При этом, если значение равно 0, то уставка не назначена; если последняя (четвертая слева) цифра равна 1, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится больше значения уставки; если последняя цифра равна 2, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится меньше уставки. Значение по умолчанию равно 0.

    042н01

    У2г

    Опр. датчиком

    Определяется датчиком

    Значение ширины зоны гистерезиса для уставки

    Если значение измеряемого параметра близко к уставке, то возможны частые выходы за уставку и возврат обратно в силу случайных причин. Для исключения этого вводится гистерезис так, чтобы событие фиксировалось при выходе за уставку, а снималось при значении измеряемого параметра равном "уставка минус гистерезис". Значение по умолчанию равно 0.

    042н02

    У2

    Опр. датчиком

    Определяется датчиком

    Значение уставки

    Значение параметра нужно ввести, если признак назначения уставки не 0.

    043

    -

    -

    Описание третьей уставки по измеряемым параметрам системного канала

    Параметр представляет собой структуру из трех элементов

    043нОО УЗвкл

    б/р

    0;

    0641... 0692

    Признак назначения третьей уставки и номер контролируемого параметра

    Значением параметра может быть 0 или строка из четырех цифр (например, 0651), указывающая номер контролируемого параметра (здесь 065) и правило формирования диагностического сообщения (здесь 1). При этом, если значение равно 0, то уставка не назначена; если последняя (четвертая слева) цифра равна 1, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится больше значения уставки; если последняя цифра равна 2, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится меньше уставки. Значение по умолчанию равно 0.

    043н01

    УЗг

    Опр. датчиком

    Определяется датчиком

    Значение ширины зоны гистерезиса для уставки

    Если значение измеряемого параметра близко к уставке, то возможны частые выходы за уставку и возврат обратно в силу случайных причин. Для исключения этого значение гистерезиса вводят таким, чтобы событие фиксировалось при выходе за уставку, а снималось при значении измеряемого параметра равном "уставка минус гистерезис". Значение по умолчанию равно 0.

    043н02 УЗ

    Опр. датчиком

    Определяется датчиком

    Значение уставки

    Значение параметра нужно ввести, если признак назначения уставки не 0.

    044

    -

    -

    Описание четвертой уставки по измеряемым параметрам системного канала

    Параметр представляет собой структуру из трех элементов

    044н00

    У4вкл

    б/р

    0;

    0641...0692

    Признак назначения четвертой уставки и номер контролируемого параметра

    Значением параметра может быть 0 или строка из четырех цифр (например, 0651), указывающая номер контролируемого параметра (здесь 065) и правило формирования диагностического сообщения (здесь 1). При этом, если значение равно 0, то уставка не назначена; если последняя (четвертая слева) цифра равна 1, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится больше значения уставки; если последняя цифра равна 2, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится меньше уставки. Значение по умолчанию равно 0.

    044н01

    У4г

    Опр. датчиком

    Определяется датчиком

    Значение ширины зоны гистерезиса для уставки

    Если значение измеряемого параметра близко к уставке, то возможны частые выходы за уставку и возврат обратно в силу случайных причин. Для исключения этого вводится гистерезис так, чтобы событие фиксировалось при выходе за уставку, а снималось при значении измеряемого параметра равном "уставка минус гистерезис". Значение по умолчанию равно 0.

    044н02

    У4

    Опр. датчиком

    Определяется датчиком

    Значение уставки

    Значение параметра нужно ввести, если признак назначения уставки не 0.

    045          |-         |-                  |Список параметров Сп1

    Параметр представляет собой массив, содержащий до 100 элементов. Правила формирования списка приведены ниже. Эти же правила распространяются и на другие списки, описанные далее в руководстве. Формируемый по умолчанию список Сп1 приведен в таблице 4.1 и включает параметры, значения которых приходится изменять в процессе эксплуатации тепловычислителя при включенной защите данных.

    045нОО Пароль

    б/р

    Строка из 6 симво

    лов

    Пароль

    Если значение задано, то перед изменением значений параметров, включенных в список, прибор запрашивает пароль. Значение параметра представляет собой строку длиной до 6 знаков, которая может включать цифры и символы (минус),(точка), "Е". Значение пароля может быть выведено и изменено только при выключенной защите данных в режиме формирования списка. Отключение запроса пароля производится при вводе одного символа   При изменении данных по

    интерфейсам RS232 и RS485 нужно передать прибору сначала значение пароля ("записать" пароль), а потом передавать данные. Если перерыв в передаче данных более 2 минут, нужно заново ввести пароль.

    045н01 Печать

    б/р

    Строка из 8 симво

    лов

    Признаки регистрации

    Данный элемент содержит 8 признаков регистрации значений параметров из списка на устройстве печати (принтере). Каждый признак имеет два значения: 0 или 1. При этом: 0 - печать не производится, 1 - печать производится.

    Первая цифра слева - признак печати автоматически каждый час,

    вторая - автоматически каждые расчетные сутки,

    третья - данная цифра зарезервирована, значение 0 или 1 - безразлично, четвертая - автоматически каждый расчетный месяц,

    пятая - данная цифра зарезервирована, значение 0 или 1 - безразлично, шестая - данная цифра зарезервирована, значение 0 или 1 - безразлично, седьмая - автоматически при изменении значения оперативного параметра базы данных из списка, восьмая - автоматически при входе/выходе в список

    Значение по умолчанию 00000010.

    045н02

    045н99

    б/р

    Строка символов

    Адреса параметров для списка

    В качестве значений задаются адреса параметров базы данных и адреса вычисляемых параметров, сцепленные (записанные подряд) с индивидуальными признаками печати - 6 символов. Признаки печати для элемента списка имеют тот же смысл, что и первые 6 признаков печати для списка в целом. Индивидуальные признаки печати могут либо совпадать с первыми 6-ю признаками печати для списка (см. выше 045 н01), либо отличаться от них в сторону уменьшения числа ситуаций, когда производится печать значений конкретных параметров. Последние два из восьми признаков печати списка относятся ко всем элементам. Например, для включения в список параметра "Константное значение атмосферного давления" нужно указать адрес (03700) и признаки печати, скажем, каждые сутки: 100000. Таким образом, нужно ввести 03700100000 как значение соответствующего элемента списка. При включении в список элемента структуры символы т, П, н пропускаются. Например, для включения в список элемента 110т04н00 следует ввести 1100400000010 (последние 6 цифр - признаки печати). Для того, чтобы включить в список одной записью целую структуру или сечение структуры используются символы Е.

    Например, для включения в список адресов 0-го элемента параметра 110 по всем трубам следует записать 110EE00000010; для включения в список адресов всех элементов параметра 110 по всем трубам следует записать 110ЕЕЕЕ000010. Вычеркивание адреса параметра из списка осуществляется путем ввода символа

    046          |-         |-                  |Список параметров Сп2

    Структура списка Сп2 аналогична структуре списка Сп1.

    046н00

    046н99

    б/р

    Строка символов

    Элементы массива

    По умолчанию (см. таблицу 4.2) в него включены измеряемые параметры (температура, давление, расход, мощность и т.п.) по трубопроводам и потребителям, описанным в параметре 031. Значения любых параметров, включенных в Сп2, невозможно изменить при включенной защите данных.

    047          |-         |-                  |Список параметров СпЗ

    Структура списка СпЗ аналогична структуре списка Сп1.

    047н00

    047н99

    б/р

    Строка символов

    Элементы массива

    По умолчанию (см. таблицу 4.3) в него включены отчетные параметры, по которым может вестись расчет за потребленную энергию. Структура списка СпЗ аналогична структуре списка Сп1. Значения любых параметров, включенных в СпЗ, невозможно изменить при включенной защите данных.

    048          |-         |-                  |Список параметров Сп4

    Структура списка Сп4 аналогична структуре списка Сп1.

    048н00

    048н99

    б/р

    Строка символов

    Элементы массива

    По умолчанию (см. таблицу 4.4) в него включены настроечные параметры (за исключением параметра 013 и параметров-уставок) с тем, чтобы обеспечить удобный просмотр базы данных. Структура списка Сп4 аналогична структуре списка Сп1. Значения любых параметров, включенных в Сп4, невозможно изменить при включенной защите данных.

    049          |-         |-                  |Список параметров СкД

    Структура списка Сп4 аналогична структуре списка Сп1.

    049н00

    049н99

    б/р

    Строка символов

    Элементы массива

    По умолчанию (см. таблицу 4.5) в него включены параметры, позволяющие контролировать и корректировать "ноль" и диапазон датчиков перепада давления и давления. Структура списка СкД аналогична структуре списка Сп 1.

    051

    Z

    -

    Список параметров для рассылки

    Список параметров, которые прибор может рассылать другим приборам в сети

    051н00

    Пп

    с

    15 ... 250

    Периодичность рассылки, в секундах

    Период рассылки может быть назначен в диапазоне от 15 до 250 секунд

    051н01

    Код01

    0051н99

    Код99

    б/р

    Строка символов

    Элементы массива

    Формат вводимого значения: NNNKK-PAA, где NNN - номер параметра, например, 155; КК -номер канала, например, 11 (нулевой номер канала для общесистемных параметров не пишется); Р - номер порта рассылки: 1 - первый RS485, 2 - второй RS485;AA - адрес прибора, которому пересылается значение параметра

    5.3.3 Общесистемные параметры - команды

    014

    Копирование данных

    Параметр представляет собой структуру из двух элементов. При вводе значения данного параметра включается функция копирования значений настроечных параметров одного трубопровода (потребителя) в другой или сразу в несколько других трубопроводов (потребителей)

    014н00 КопТ

    б/р

    01-02 01-02-12

    Копирование данных трубопроводов

    При вводе значения данного параметра включается функция копирования значений настроечных параметров одного трубопровода в другой или сразу в несколько других трубопроводов. В первом случае значение параметра представляет собой символьную строку, вида: XX-YY. Во втором случае, когда данные источника копируются сразу в несколько приемников, значение параметра представляет собой символьную строку, вида: XX-YY-ZZ. Здесь XX - адрес источника данных, YY, ZZ - адреса приемников данных.

    014н01 КопП

    б/р

    1-2

    1-2-6

    Копирование данных потребителей

    При вводе значения данного параметра включается функция копирования значений настроечных параметров одного потребителя в другой или сразу в несколько других. В первом случае значение параметра представляет собой символьную строку, вида: X-Y. Во втором случае, когда данные источника копируются сразу в несколько приемников, значение параметра представляет собой символьную строку, вида: X-Y-Z.

    Например, копирование данных первого потребителя во все остальные запишется следующим образом: 014н01=1-2-3.

    026

    -

    -

    Дистанционные команды управления

    Параметр представляет собой структуру из трех элементов.

    026н00

    Пуск

    б/р

    0; 1

    Дистанционные команды ПУСК и СТОП

    При вводе 1 прибор начинает вычисления, при вводе 0 - прекращает. Ввод значения параметра возможен только при выключенной защите от несанкционированного изменения параметров. Применяется только при автоматизации проверок, когда необходимо управление прибором со стороны компьютера.

    026н01

    Сброс

    б/р

    0; 1

    Дистанционная команда СБРОС архивов

    При вводе 1 и при условии, что счет остановлен (026н00=0) и выключена защита от несанкционированного изменения параметров, сбрасываются архивы и значение параметра становится равным 0. Применяется только при автоматизации проверок, когда необходимо управление прибором со стороны компьютера.

    026н02

    ПБД

    б/р

    0; 1; 2

    Дистанционная команда ввода поверочной и настроечной баз данных

    При вводе 1 и при условии, что счет остановлен (026н00=0) и выключена защита от несанкционированного изменения параметров, загружается поверочная база данных. По окончании загрузки значение параметра равно 1. При вводе 0 происходит рестарт прибора и восстанавливается рабочая база данных. При вводе 2 загружается настроечная база данных, которая используется в процессе подготовки прибора к выпуску. Применяется только при автоматизации проверок, когда необходимо управление прибором со стороны компьютера.

    027

    -

    Задание режима работы прибора

    Параметр представляет собой структуру из двух элементов.

    027н00

    Тест

    б/р

    0, 1,2

    Алгоритм работы

    При значении параметра 0 фиксируются времена нештатной работы, но вычисления продолжаются; 1- фиксируются времена нештатной работы, вычисления энергии по потребителю останавливаются при недостоверных измерениях, вычисления по трубопроводам продолжаются; 2 - фиксируются времена нештатной работы, все вычисления останавливаются при недостоверных измерениях. Более подробное описание приведено в Приложении А.

    027н01

    Пест

    мин

    3...30

    Время интегрирования в режиме поверки прибора

    Для задания интервала интегрирования следует ввести любое число из оговоренного здесь диапазона. Значение по умолчанию равно 6.

    029

    -

    -

    Дистанционные команды юстировки

    Параметр представляет собой структуру из двух элементов.

    029н00 Юст!

    б/р

    0, 1,2

    Дистанционная команда юстировки токовых

    входов

    При вводе 1 и при условии, что счет остановлен, выключена защита от несанкционированного изменения параметров и выполнены необходимые подключения, производится юстировка токовых входов. Применяется при выпуске из производства для автоматизации операций настройки По результатам выполнения команды возвращается 0 (юстировка выполнена), 2 - не выполнена.

    029н01 ЮстИ

    б/р

    0; 1; 2

    Дистанционная команда юстировки входов термосопротивлений

    При вводе 1 и при условии, что счет остановлен, выключена защита от несанкционированного изменения параметров и выполнены необходимые подключения, производится юстировка токовых входов. Применяется при выпуске из производства для автоматизации операций настройки По результатам выполнения команды возвращается 0 (юстировка выполнена), 2 - не выполнена.

    5.3.4 Настроечные параметры по трубопроводу

    100т* №руб

    б/р

    0... 999999

    Идентификатор трубопровода

    Идентификатором трубопровода - любое число из указанного выше диапазона и не обязательно должен совпадать с позиционным номером трубопровода, определенного параметром 031 нОО. Например, 100т02=101.

    Значение по умолчанию равно 0.

    101т* Тплнс

    б/р

    0...3

    Вид теплоносителя

    По каждому обслуживаемому трубопроводу вводится одно из следующих значений в зависимости от теплоносителя: 0-вода или конденсат,

    • 1- пар перегретый,

    • 2- пар насыщенный,

    • 3- теплоноситель - жидкость со свойствами, заданными потребителем.

    Значение по умолчанию равно 0.

    102т*

    -

    -

    Параметры трубопровода и тип расходомерного узла

    Представляет собой структуру из 4 элементов

    102т*н00

    ТипД

    б/р

    0...12

    Тип расходомерного узла

    Тип расходомерного узла задается вводом числа:

    0 - расход по трубопроводу не измеряется;

    • 1 - стандартная диафрагма по ГОСТ 8.586.2-2005 с фланцевым способом отбора перепада давления ДР;

    • 2 - стандартная диафрагма по ГОСТ 8.586.2-2005 с угловым способом отбора ДР;

    • 3 - стандартная диафрагма по ГОСТ 8.586.2-2005 с трехрадиусным способом отбора ДР;

    • 4 - труба Вентури по ГОСТ 8.586.4-2005 литая, с необработанной входной конической частью;

    используется преобразователь ДР;

    • 5 - труба Вентури по ГОСТ 8.586.4-2005 литая, с обработанной входной конической частью;

    используется преобразователь ДР;

    • 6 - труба Вентури по ГОСТ 8.586.4-2005 сварная; используется преобразователь ДР;

    • 7 - сопло ИСА 1932 по ГОСТ 8.586.3-2005 ; используется преобразователь ДР;

    • 8 - специальная диафрагма по РД 50-411-83, износоустойчивая; используется преобразователь ДР;

    • 9 - специальная диафрагма по РД50-411-83, с коническим входом; используется преобразователь ДР;

    • 10 - напорное устройство типа Annubar; используется преобразователь ДР;

    • 11 - сужающее устройство типа GilFlo; используется преобразователь ДР

    • 12 - датчик объемного или массового расхода или счетчик количества;

    • 13 - вихревой расходомер ИРВИС -К-300.

    Ввод значения параметра обязателен.

    102т*н01

    D20

    мм

    10...10000

    Диаметр измерительного участка трубопровода при 20 °C. Для ИРВИС-К-300 - диаметр отверстия первичного преобразователя (из паспорта)

    Ввод значения параметра обязателен при измерении расхода методом переменного перепада давления и применении ИРВИС-К-300

    102т*н02

    Вт

    1/°С

    -0,001...0,001

    Средний коэффициент температурного расширения материала трубопровода. Для ИРВИС-К-300 -коэффициент температурного расширения элементов конструкции (из паспорта)

    Значение по умолчанию 0.

    102т*н03 Rm А Кд

    мм

    б/р

    О...1,5

    0...1

    Опр. датчиком

    Эквивалентная шероховатость (Rui) стенок трубопровода при измерении расхода методом переменного перепада давления на стандартных диафрагмах, или коэффициент расхода (А) при применении расходомеров различных типов и напорных устройств или коэффициент приведения давления (Кд) для ИРВИС-К-300

    Значения Rin задаются обычно в пределах О...1,5 мм, значения А - не больше 1. Ввод значения параметра обязателен при измерении расхода методом переменного перепада давления и применении ИРВИС-К-300. При применении датчиков с выходным сигналом пропорциональным расходу А=1.

    103т*

    -

    -

    Параметры сужающего устройства или иного преобразователя расхода

    Представляет собой структуру из 3 элементов

    103т*н00 d20

    мм

    Опр. СУ

    Диаметр сужающего устройства при 20 иС. Для ИРВИС-К-300 - характерный размер тела обтекания (из паспорта)

    При применении напорных устройств значение данного параметра равно диаметру измерительного участка трубопровода. Ввод значения параметра обязателен при измерении расхода методом переменного перепада давления и применении ИРВИС-К-300.

    103т*н01

    Вд muf

    1/°С

    -0,001...0,001 Опр. датчиком

    Средний коэффициент температурного расширения материала сужающего устройства (диафрагмы). Для ИРВИС-К-300 - коэффициент сужения потока за телом обтекания (из паспорта)

    При отсутствии данных рекомендуемое значение параметра Вд=0,0000165. Для ИРВИС-К-300 -из паспорта. Значение по умолчанию равно 0. Ввод значения параметра обязателен при применении расходомера ИРВИС-К-300

    103т*н02

    Кпр Вн

    Кам

    б/р б/р

    1...1.05

    Опр. датчиком Опр. датчиком

    Коэффициент притупления кромки диафрагмы Кпр; для напорного устройства - отношение площади сечения напорной трубки к площади сечения трубопровода Вн; для ИРВИС-К-300 - поправочный коэффициент Кам, учитывающий вязкость в условиях автомодельности (из паспорта)

    Для сужающих устройств значение параметра Кпр берется из расчета расходо-мерного узла. Для напорных устройств с усредняющими трубками определяется по документации на усредняющую трубку. Значение по умолчанию равно 1.

    104т* Рнас

    МПа кгс/см2

    0...1

    Ширина зоны насыщения по давлению для диагностики смены фазового состояния (пар или вода)

    Известно, что при определенном соотношении между температурой Т и давлением Р теплоносителя пар является насыщенным, т.е. находится в термодинамическом равновесии с водой. Функциональная зависимость Р от Т называется линией насыщения. Если для данного измеренного значения температуры измеренное значение давления больше, чем соответствующее давление на линии насыщения, то теплоносителем является вода, а если меньше - пар. Этот используется для диагностики смены фазового состояния теплоносителя. При этом, факт смены фазового состояния фиксируется не по пересечению линии насыщения, а по пересечению некоторой полосы, расположенной вдоль линии насыщения. Ширина полосы определяется данным параметром. Следует заметить, что при обнаружении факта смены фазового состояния фиксируется нештатная ситуация и, в общем случае, изменяется алгоритм работы прибора в соответствии со значением параметра 027н00.

    Значение по умолчанию равно 0.

    105т* X

    б/р

    0...1

    Степень сухости насыщенного пара

    Определяется как отношение массы газовой фазы теплоносителя к общей массе. Для сухого насыщенного пара значение параметра равно 1. Четких рекомендаций по определению коэффициента сухости нет. Можно исходить из соображений равенства массы теплоносителя на отпускающей стороне и у потребителя. Параметр используется, если теплоноситель - насыщенный пар. Значение по умолчанию равно 1.

    108т*

    -

    -

    Градуировочная характеристика датчика расхода типа Gilflo или ИРВИС -К-300

    Представляет собой структуру из 28 элементов

    108т*н00... ...108т*н13 ДРк1-ДРк14 Refl-Refl 4

    кПа б/р

    Опр. датчиком

    Значения перепада давления (для Gilflo) или числа Рейнольдса (для ИРВИС-К-300)

    Для датчика Gilflo первые 14 элементов параметра содержат калибровочные значения перепада давления ДРк1... ДРк14 по документации на расходомер. В документации на Gilflo значения перепада давления приведены в дюймах водяного столба, поэтому они должны быть пересчитаны, в зависимости от применяемой системы единиц, либо в кПа умножением на число 0,249088, либо в кг/м2 умножением на число 25,4.

    Для расходомера ИРВИС-К-300 первые 14 элементов параметра содержат калибровочные значения модернизированного числа Рейнольдса: Refl ...Fefl4. Ввод значений параметра обязателен при применении датчика Gilflo или ИРВИС-К-300.

    108т*н14... ...108т*н27 Gk1-Gk14 KQnl... KQnl4

    т/ч б/р

    Опр. датчиком

    Значение массового расхода (для Gilflo) или поправочного коэффициента на вязкость газа (для ИРВИС-К-300)

    Для Gilflo данные 14 элементов параметра содержат калибровочные значения массового расхода воды при стандартных условиях GkI ...Gk14, соответствующие значениям перепада давления ДРк1 ...ДРк14 и выраженные в т/ч (в документации на Gilflo значения расхода даны в кг/ч).

    Для расходомера ИРВИС-К-300 данные 14 элементов параметра содержат калибровочные значения поправочного коэффициента на вязкость газа KQnl...:KQnl4, соответствующие значениям числа Рейнольдса Refl...Fefl4. Ввод значений параметра обязателен при применении датчика Gilflo или ИРВИС-К-300

    109т*

    -

    -

    Назначение датчика расхода

    Параметр представляет собой структуру из двух элементов.

    109т*н00

    QoK gK

    м3/ч т/ч

    Опр. датчиком

    Константное значение расхода

    Значение параметра используется при расчетах за время перерывов питания, при отказе датчика или при отсутствии датчика расхода.

    Ввод значения параметра обязателен при применении датчика расхода

    109т*н01 QoBKJI gBO

    б/р

    0; 1; 100 03201..03406

    Признак применения датчика расхода и адрес датчика

    Значением параметра может быть 0; 1; 100 или строка из пяти цифр, указывающая на номер измерительного канала для датчика расхода. При этом 0 означает, что датчик отсутствует и отсутствующий датчик является датчиком объемного расхода; 1 означает, что датчик отсутствует и отсутствующий датчик является датчиком массового расхода; 100 означает, что информация о расходе поступает от внешнего источника, например, по компьютерной сети. Первые три цифры слева задают ссылку на номер параметра, описывающего датчик; здесь это либо 032 (датчик с токовым выходным сигналом), либо 034 (датчик с выходным импульсным сигналом); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Значение по умолчанию равно 0.

    110т*        |           |                   |Назначение датчика перепада давления

    Параметр представляет собой структуру из четырех элементов.

    110т*н00

    ДР1К

    кПа кгс/м2

    0...1000

    0... 100000

    Константное значение перепада давления

    Значение параметра используется при расчетах за время перерывов питания, при отказе датчика или при отсутствии датчика перепада давления. Ввод значения параметра обязателен при применении датчика перепада давления

    110т*н01

    АР1ВКЛ

    б/р

    0; 100

    03201..03216

    Признак применения первого датчика перепада давления адрес датчика

    Значением параметра может быть 0; 100 или строка из пяти цифр, указывающая на номер измерительного канала для датчика перепада давления. При этом 0 означает, что датчик отсутствует; 100 означает, что информация о перепаде давления поступает от внешнего источника, например, по компьютерной сети. Первые три цифры слева задают ссылку на номер параметра, описывающего датчик; здесь это 032 (датчик с токовым выходным сигналом); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Значение по умолчанию равно 0.

    110т*н02 АР2ВКЛ

    б/р

    0; 100

    03201..03216

    Признак применения второго датчика перепада давления адрес датчика

    Значением параметра может быть 0; 100 или строка из пяти цифр, указывающая на номер измерительного канала для датчика перепада давления. При этом 0 означает, что датчик отсутствует; 100 означает, что информация о перепаде давления поступает от внешнего источника, например, по компьютерной сети. Первые три цифры слева задают ссылку на номер параметра, описывающего датчик; здесь это 032 (датчик с токовым выходным сигналом); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Значение по умолчанию равно 0.

    110т*н03 ДРЗВКЛ

    б/р

    0; 100

    03201..03216

    Признак применения третьего датчика перепада давления адрес датчика

    Значением параметра может быть 0; 100 или строка из пяти цифр, указывающая на номер измерительного канала для датчика расхода. При этом 0 означает, что датчик отсутствует; 100 означает, что информация о перепаде давления поступает от внешнего источника, например, по компьютерной сети. Первые три цифры слева задают ссылку на номер параметра, описывающего датчик; здесь это 032 (датчик с токовым выходным сигналом); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Значение по умолчанию равно 0.

    113т*

    -

    -

    Назначение датчика давления

    Параметр представляет собой структуру из двух элементов.

    113т*н00

    МПа

    0...30

    Константное значение абсолютного давления

    РК

    кгс/см2

    0...300

    Значение параметра используется при расчетах за время перерывов питания, при отказе датчика или при отсутствии датчика давления. Ввод значения параметра обязателен

    113т*н01 РВКЛ

    б/р

    0; 100

    03201..03216

    Признак применения датчика давления и адрес датчика

    Значением параметра может быть 0; 100 или строка из пяти цифр, указывающая на номер измерительного канала для датчика давления. При этом 0 означает, что датчик отсутствует; 100 означает, что информация о давлении поступает от внешнего источника, например, по компьютерной сети. Первые три цифры слева задают ссылку на номер параметра, описывающего датчик; здесь это 032 (датчик с токовым выходным сигналом); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Значение по умолчанию равно 0.

    114т*        |-         |-                  |Назначение датчика температуры

    Параметр представляет собой структуру из двух элементов.

    114т*н00

    ТК

    °C

    Опр. датчиком

    Константное значение температуры

    Значение параметра используется при расчетах за время перерывов питания, при отказе датчика или при отсутствии датчика температуры. Ввод значения параметра обязателен

    114т*н01 ТВКЛ

    б/р

    0; 100

    03201..03312

    Признак применения датчика температуры и адрес датчика

    Значением параметра может быть 0; 100 или строка из пяти цифр, указывающая на номер измерительного канала для датчика температуры. При этом 0 означает, что датчик отсутствует; 100 означает, что информация о температуре поступает от внешнего источника, например, по компьютерной сети. Первые три цифры слева задают ссылку на номер параметра, описывающего датчик; здесь это 032 (датчик с токовым выходным сигналом)) или 033 (термосопротивление); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Значение по умолчанию равно 0.

    115т*

    -

    -

    Ограничение диапазона измерения расхода или перепада давления

    Данный параметр определяет нижнюю границу диапазона измерения перепада давления, объемного или массового расхода, выше которой обеспечивается заданная точность определения массового расхода, а также определяет алгоритм усреднения температуры и давления. Параметр представляет собой структуру из 4 элементов.

    115т*н00 ПОгр

    б/р

    00..11

    Признак выбора ограничения

    Параметр представляет собой строку из двух цифр.

    Если первая цифра 0, то диапазон измерений ограничивается по нижнему пределу вычисленного массового расхода; если первая цифра - 1, то диапазон ограничивается по измеренным значениям перепада давления или объемного расхода (в соответствии с применяемыми датчиками).

    Вторая цифра определяет алгоритм усреднения температуры и давления: если 1, то усреднение производится независимо от величины расхода; если 0, то вычисляются средневзвешенные значения. Средние значения параметров, измеренных дополнительными датчиками, вычисляются независимо от величины расхода.

    115т*н01

    Огр1

    т/ч, м7ч кПа, кг/см2

    Опр. датчиками

    Нижний предел диапазона измерений, соответствующий датчику расхода или первому (основному) датчику перепада давления.

    В зависимости от значения параметра 115т*н00 это либо ограничение по измеряемому перепаду давления или по вычисляемому массовому расходу, определенное при расчете расходомерного узла, либо ограничение по измеряемому объемному расходу. Значение по умолчанию равно 0

    115т*н02

    Огр2

    т/ч, кПа, кг/см2

    Опр. датчиками

    Нижний предел диапазона измерений, соответствующий второму (дополнительному) датчику перепада давления.

    Это ограничение по измеряемому перепаду давления, определенное при расчете расходомерного узла, и соответствующее второму (дополнительному) датчику перепада давления. Значение по умолчанию равно 0.

    115т*н03 ОгрЗ

    т/ч, кПа, кг/см2

    Опр. датчиками

    Нижний предел диапазона измерений, соответствующий третьему (дополнительному) датчику перепада давления.

    Это ограничение по измеряемому перепаду давления, определенное при расчете расходомерного

    узла и соответствующее третьему (дополнительному) датчику перепада давления. Значение по умолчанию равно 0,

    120т* GK

    т/ч

    0... 1000000

    Константное значение массового расхода теплоносителя на случай перерывов питания или неисправности АЦП прибора.

    Ввод значения параметра обязателен независимо от того, есть датчик или нет.

    121т* nWa

    0... 1000000

    Правило архивирования энергии по трубопроводу

    Значение параметра равно:

    0- по трубопроводу архивируется jG (hT - hXB) dt 1- по трубопроводу архивируется jG hT dt

    2 - по трубопроводу архивируется jG-hXB-dt Значение параметра по умолчанию рано 0.

    122т*

    -

    -

    Назначение первого дополнительного датчика по трубопроводу

    Параметр представляет собой структуру из 2 элементов.

    122т*н00

    Д1К

    Опр. датчиком

    Опр. датчиком

    Константное значение для первого дополнительного датчика

    Значение параметра используется при расчетах за время перерывов питания или при отказе датчика. Ввод значения параметра обязателен при наличии датчика.

    122т*н01

    Д1ВКЛ

    б/р

    0;

    03201..03412

    Признак применения по трубопроводу первого дополнительного датчика и адрес датчика.

    Значением параметра может быть 0 или строка из пяти цифр, указывающая на номер измерительного канала для датчика. При этом 0 означает, что датчик отсутствует. Первые три цифры слева задают ссылку на номер параметра, описывающего датчик; здесь это либо 032 (датчик с токовым выходным сигналом), либо 033 (датчик с выходным сигналом сопротивления), либо 034 (датчик с импульсным выходным сигналом); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Значение по умолчанию равно 0.

    123т*

    Назначение второго дополнительного датчика по трубопроводу

    Параметр представляет собой структуру из 2 элементов.

    123т*н00

    Д2К

    Опр.

    датчиком

    Опр. датчиком

    Константное значение для второго дополнительного датчика

    Значение параметра используется при расчетах за время перерывов питания или при отказе датчика. Ввод значения параметра обязателен при наличии датчика

    123т*н01

    Д2ВКЛ

    б/р

    0;

    03201..03412

    Признак применения по трубопроводу второго дополнительного датчика и адрес датчика.

    Значением параметра может быть 0 или строка из пяти цифр, указывающая на номер измерительного канала для датчика. При этом 0 означает, что датчик отсутствует. Первые три цифры слева задают ссылку на номер параметра, описывающего датчик; здесь это либо 032 (датчик с токовым выходным сигналом), либо 033 (датчик с выходным сигналом сопротивления), либо 034 (датчик с импульсным выходным сигналом); две последние цифры указывают номер измерительного канала, которому соответствует датчик. Значение по умолчанию равно 0.

    124т*

    ФДД

    б/р

    00, 10,01,20, 02,

    03,30

    Использование выходных сигналов двухпозиционных датчиков

    Значение параметра - строка из двух цифр: первая относится к первому дополнительному датчику, назначенному как двухпозиционный, вторая - ко второму. Если цифра 0, то изменение состояния соответствующего датчика двухпозиционного сигнала просто отражается в архиве сообщений о нештатных ситуациях; если цифра 1, то сигнал датчика используется в алгоритме обработки перерывов питания: после восстановления питания анализируется состояние датчика и если его сигнал больше нуля, то это интерпретируется как факт перекрытия трубопровода при отключении

    питания и на время перерыва питания константа массового расхода принимается равной нулю; если цифра 2, то сигнал датчика интерпретируется как сигнал о направлении потока теплоносителя и при сигнале больше нуля производится вычисление объема и массы теплоносителя транспортированного по трубопроводу в прямом направлении; если цифра 3, то сигнал датчика также интерпретируется как сигнал о направлении потока теплоносителя, но вычисление объема и массы теплоносителя по трубопроводу производится при сигнале равном нулю (реверсное направле-ние потока). Значение по умолчанию 00.

    125т*

    -

    -                 |Свойства теплоносителя

    Задаются плотность энтальпия и вязкость теплоносителя-жидкости для двух значений температуры. Значения перечисленных параметров для других значений температуры вычисляются путем линейной интерполяции. Параметр представляет собой структуру из 8 элементов.

    125т*н00

    Т1

    °C

    -50 ... 200

    Нижняя точка по температуре

    Ввод значения параметра обязателен при 101т*=3

    125т*н01

    Т2

    °C

    -50 ... 200

    Верхняя точка по температуре

    Ввод значения параметра обязателен при 101 т*=3

    125т*н02 Rol

    кг/м3

    500 ... 1500

    Плотность, соответствующая Т1

    Ввод значения параметра обязателен при 101т*=3

    125т*н03

    Ro2

    кг/м3

    500 ... 1500

    Плотность, соответствующая Т2

    Ввод значения параметра обязателен при 101т*=3

    125т*н04

    Ы

    кДж/кг

    0 ... 1000

    Энтальпия, соответствующая Т1

    Ввод значения параметра обязателен при 101 т*=3

    125т*н05 h2

    кДж/кг

    0 ... 1000

    Энтальпия, соответствующая Т2

    Ввод значения параметра обязателен при 101 т*=3

    125т*н06 mul

    мкПа*с

    10 ... 2000

    Динамическая вязкость, соответствующая Т1

    Ввод значения параметра обязателен при 101 т*=3

    125т*н07 mu2

    мкПа*с

    10 ... 2000

    Динамическая вязкость, соответствующая Т2

    Ввод значения параметра обязателен при 101 т*=3

    131т*

    -

    Описание первой уставки по измеряемым параметрам по трубопроводу

    Уставка - число, с которым сравнивается значение измеряемого параметра. Если значение параметра становится больше уставки (или меньше - как задано), фиксируется факт выхода за устав-куПараметр представляет собой структуру из трех элементов.

    131т*н00

    У1вкл

    б/р

    0;

    1501...1812

    Признак назначения первой уставки и номер контролируемого параметра

    Значением параметра может 0 или строка из четырех цифр (например, 1501), указывающая номер контролируемого параметра (здесь, например, 150) и правило формирования диагностического сообщения (здесь, например, 1). Диагностические сообщения записываются в архив нештатных ситуаций, если это задано в параметре 013.

    При этом, если значение равно 0, то уставка не назначена; если последняя (четвертая слева) цифра равна 1, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится больше значения уставки; если последняя цифра равна 2, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится меньше уставки. Специфическое применение рассматриваемой уставки заключается в том, что она используется для контроля максимально допустимого расхода. Если задано 131 т*н00=1571, то при выходе значения расхода за уставку вычисляется и архивируется время работы при расходе больше максимального tmax (параметры 420п* - 422п*). Значение по умолчанию равно 0.

    133т*

    -

    Описание третьей уставки по измеряемым параметрам по трубопроводу

    13 Зт* н00... 13 Зт* н02

    Параметр представляет собой структуру из трех элементов, описание которых аналогично описанию элементов параметра 131т*.

    134т*

    -

    Описание четвертой уставки по измеряемым параметрам по трубопроводу

    134т*н00...134 Параметр пред нию элементоЕ

    т*н02

    ставляет собой структуру из трех элементов, описание которых аналогично описа-параметра 131т*.

    135т*

    Описание пятой уставки по измеряемым параметрам по трубопроводу

    135т*н00...135т*н02

    Параметр представляет собой структуру из трех элементов, описание которых аналогично описанию элементов параметра 131т*.

    136т*

    -

    -

    Описание шестой уставки по измеряемым параметрам по трубопроводу

    136т*н00... 136т*н02

    Параметр представляет собой структуру из трех элементов, описание которых аналогично описанию элементов параметра 131т*.

    137т*

    -

    -

    Описание седьмой уставки по измеряемым параметрам по трубопроводу

    137т*н00...137т*н02

    Параметр представляет собой структуру из трех элементов, описание которых аналогично описанию элементов параметра 131т*.

    138т*

    -

    -

    Описание восьмой уставки по измеряемым параметрам по трубопроводу

    138т*нОО...138т*нО2

    Параметр представляет собой структуру из трех элементов, описание которых аналогично описанию элементов параметра 131т*.

    139т*

    -

    -

    Описание девятой уставки по измеряемым параметрам по трубопроводу

    139т*н00...139т*н02

    Параметр представляет собой структуру из трех элементов, описание которых аналогично описанию элементов параметра 131т*.

    140т*

    -

    Описание десятой уставки по измеряемым параметрам по трубопроводу

    140т* нОО... 140т* н02

    Параметр представляет собой структуру из трех элементов, описание которых аналогично описанию элементов параметра 131т*.

    5.3.5 Настроечные параметры по потребителю

    ЗООп* Потр

    б/р

    0... 999999

    Идентификатор потребителя

    Каждой магистрали может быть присвоен номер по классификации пользователя. При необходимости вводится как целое число длиной до 6 знаков. Значение по умолчанию равно 0.

    301п*

    Схема

    б/р

    Строка из 13 симво

    лов

    Описание схемы теплоснабжения

    Значение параметра представляет собой цифровую строку из 13 символов.

    Первая слева цифра описывает включение первого трубопровода:

    0 - не задействован в данной схеме,

    • 1 - задействован как подающий,

    • 2 - задействован как обратный,

    • 3 - задействован как подпитка или трубопровод ГВС

    Цифры со второй по двенадцатую аналогичным образом описывают подключение трубопроводов со второго по двенадцатый.

    Тринадцатая цифра указывает на схему учета и соответствующие алгоритмы вычислений (см. приложение В); допустимые значения 0, 1,2, 3, 4, 5.

    Ввод значения параметра обязателен и должен предшествовать вводу других параметров по потребителю, если этот потребитель указан в параметре 031н01.

    Контроль правильности описания схемы учета производится при пуске на счет, и в случае выявления ошибок на табло выводится сообщение "Ошибка в 301 п*...".

    ЗИп*

    -

    -

    Описание первой уставки по вычисляемым параметрам по потребителю (по магистрали)

    Уставка - число, с которым сравнивается значение измеряемого параметра. Если значение параметра становится больше уставки (или меньше - как задано), фиксируется факт выхода за уставку. Параметр представляет собой структуру из трех элементов.

    311п*н00

    У1вкл

    б/р

    0;

    3401...3582

    Признак назначения первой уставки и номер контролируемого параметра

    Значением параметра может быть 0 или строка из четырех цифр (например, 3401), указывающая номер контролируемого параметра (здесь, например, 340) и правило формирования диагностического сообщения (здесь, например, 1). При этом, если значение равно 0, то уставка не назначена; если последняя (четвертая слева) цифра равна 1, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится больше значения уставки; если последняя цифра равна 2, то уставка задана и диагностическое сообщение формируется тогда, когда значение измеряемого параметра становится меньше уставки. Специфическое применение рассматриваемой уставки заключается в том, что она используется для контроля минимально допустимой разности температур подающего и обратного трубопроводов. Если задано 311п*н00=3402, то при выходе значения разности температур за уставку вычисляется и архивируется время работы при недостоверных измерениях tHH (параметры 435п* - 437п*). Значение по умолчанию равно 0.

    311п*н01 У1г

    Опр. датчиком

    Определяется датчиком

    Значение ширины зоны гистерезиса для уставки.

    Если значение измеряемого параметра близко к уставке, то возможны частые выходы за уставку и возврат обратно в силу случайных причин. Для исключения частого формирования диагностических сообщений вводится гистерезис так, чтобы сообщение формировалось при выходе за уставку, а снималось при значении измеряемого параметра равном "уставка минус гистерезис". Значение по умолчанию равно 0.

    311п*н02

    У1

    Опр. датчиком

    Определяется датчиком

    Значение уставки

    Значение параметра нужно ввести, если признак назначения уставки не 0

    312п*

    -

    Описание второй уставки по вычисляемым параметрам по потребителю (по магистрали)

    312п*н00... 312п*н02

    Параметр представляет собой структуру из трех элементов, описание которых аналогично описанию элементов параметра 311 п*.

    313п*

    -

    -

    Описание третьей уставки по вычисляемым параметрам по потребителю (по магистрали)

    313п*н00... 313п*н02

    Параметр представляет собой структуру из трех элементов, описание которых аналогично описанию элементов параметра 311 п*.

    314п*

    -

    -

    Описание четвертой уставки по вычисляемым параметрам по потребителю (по магистрали)

    314п*н00...3Е

    Параметр пред нию элементов

    п*н02

    ставляет собой структуру из трех элементов, описание которых аналогично описа-параметра 311п*.

    5.4 Вычисляемые и измеряемые параметры

    5.4.1 Текущие значения общесистемных параметров

    054

    -    |         -         |Параметр состояния

    Параметр представляет собой структуру из семи элементов.

    054н00

    СосТр

    б/р

    000000000000

    222222222222

    Состояние трубопроводов

    Значение параметра - строка из двенадцати цифр. Первая слева цифра описывает состояние первого трубопровода, вторая - второго и т.д.

    Цифра 0 (состояние 0) в той или иной позиции означает, что соответствующий трубопровод вообще не обслуживается (не включен в параметр конфигурации 031).

    Цифра 1 (состояние 1) означает, что по данному трубопроводу ведется учет и по нему нет нештатных ситуаций.

    Цифра 2 (состояние 2) означает, что по данному трубопроводу ведется учет и по этому каналу есть нештатные ситуации.

    054н01 СосПт

    б/р

    0000001

    2222222

    Состояние потребителей и системного канала

    Значение параметра - строка из семи цифр.

    Первая цифра описывает состояние первого потребителя, вторая - состояние второго потребителя и т.д., седьмая цифра описывает состояние системного канала (состояние системного канала - это состояние аппаратных средств самого прибора и, возможно, датчиков температуры, датчиков давления холодной воды и атмосферного давления).

    Цифра 0 (состояние 0) в той или иной позиции означает, что соответствующий потребитель вообще не обслуживается (не включен в параметр конфигурации 031).

    Цифра 1 (состояние 1) означает, что по данному потребителю ведется учет и по нему нет нештатных ситуаций.

    Цифра 2 (состояние 2) означает, что по данному потребителю ведется учет и по этому каналу есть нештатные ситуации.

    Системный канал может быть только в состояниях 1 или 2.

    054н02

    ВыхК

    б/р

    0;1

    Состояние двухпозиционного выхода

    Значение параметра: 0 - нет выходного сигнала; 1 - есть выходной сигнал.

    054н03 ВхК

    б/р

    0;1

    Состояние двухпозиционного входа

    Значение параметра: 0 - нет выходного сигнала; 1 - есть выходной сигнал.

    054н04

    3щ1

    б/р

    000000/000000

    311299/235959

    Время последнего включения защиты данных

    Значение параметра: первые 6 символов до разделителя - дата (ддммгг); вторые 6 символов -время (ччммсс)

    054н05

    ЗщО

    б/р

    000000/000000

    311299/235959

    Время последнего выключения защиты данных

    Значение параметра: первые 6 символов до разделителя - дата (ддммгг); вторые 6 символов -время (ччммсс)

    054н06 КС

    б/р

    ХХХХ

    Контрольная сумма, рассчитанная для базы данных

    Значение параметра - четыре шестнадцатеричных цифры

    055 Nkbht

    б/р

    0...65535

    Текущий номер квитанции при печати

    Позволяет контролировать, квитанция с каким номером должна быть отпечатана следующей.

    060 Дата

    дд-мм-гг

    01-01-00

    31-12-99

    Текущая календарная дата

    Начальное значение задается параметром 020.

    061 Время

    дд-мм-гг

    00:00:00

    23:59:59

    Текущее календарное время

    Начальное значение задается параметром 021.

    062

    Ьхв

    кДж/кг

    -

    Энтальпия холодной воды

    Функция от температуры и давления холодной воды

    063 Тнв

    °C

    -

    Температура наружного воздуха

    Применение -

    для контроля режимов теплоснабжения

    064

    Рб

    МПа кгс/см2

    -

    Атмосферное давление

    Единицы измерения в зависимости от параметра 030

    065 Тхв

    °C

    -

    Температура холодной воды

    066 Рхв

    МПа кгс/см2

    -

    Давление холодной воды

    Единицы измерения в зависимости от параметра 030

    067 Тхва

    МПа кгс/см2

    -

    Абсолютное давление холодной воды

    Либо измеряется непосредственно, либо вычисляется как сумма атмосферного давления и избы-точного давления.

    5.4.2 Архивы значений общесистемных параметров

    071 Тхв(ч)

    °C

    -

    Архив Часовой значений температуры холодной воды

    071н01...071н1488 Архив представляет собой массив, содержащий среднечасовые значения параметра не менее чем за 62 суток. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    072 Тхв(с)

    °C

    -

    Архив Суточный значений температуры холодной воды

    072н01 ...072н366 Архив представляет собой массив, содержащий среднесуточные значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    073 Тхв(м)

    °C

    -

    Архив Месячный значений температуры холодной воды

    073н01 ...073н36 Архив представляет собой массив, содержащий среднемесячные значения параметра не менее чем за 3 года. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024, а месяц от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло, печать или на компьютер.

    074 Рхва(ч)

    МПа

    (кгс/см2)

    -

    Архив Часовой значений абсолютного давления холодной воды

    074н01...074н1488

    Архив представляет собой массив, содержащий среднечасовые значения параметра не менее чем за 62 суток. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    075 Рхва(с)

    МПа

    (кгс/см2)

    -

    Архив Суточный значений абсолютного давления холодной воды

    075н01...075н366

    Архив представляет собой массив, содержащий среднечасовые значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    076 Рхва(м)

    МПа

    (кгс/см2)

    -

    Архив Месячный значений абсолютного давления холодной воды

    076н01...076н36

    Архив представляет собой массив, содержащий среднемесячные значения параметра не менее чем за 3 года. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024, а месяц от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло, печать или на компьютер.

    078 Рб(ч)

    МПа

    (кгс/см2)

    -

    Архив Часовой значений атмосферного давления

    078н01...078н1488

    Архив представляет собой массив, содержащий среднечасовые значения параметра не менее чем за 62 суток. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы

    079

    Рб(с)

    МПа

    (кгс/см2)

    -

    Архив Суточный значений атмосферного давления

    079н01...079н366

    Архив представляет собой массив, содержащий среднечасовые значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    080 Рб(м)

    МПа

    (кгс/см2)

    -

    Архив Месячный значений атмосферного давления

    080н01...080н36

    Архив представляет собой массив, содержащий среднемесячные значения параметра не менее чем за 3 года. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024, а месяц от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло, печать или на компьютер.

    082 Тнв(ч)

    °C

    -

    Архив Часовой значений температуры наружного воздуха

    082н01...082н

    Архив предста за 62 суток. Пр чения первых ру элемента. В фейсам доступ

    488

    вляет собой массив, содержащий среднечасовые значения параметра не менее чем и этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Зна-00 элементов могут быть выведены на табло или печать непосредственно по номе-режиме просмотра архивов, а также в режиме обмена данными по внешним интерны все элементы.

    083 Тнв(с)

    °C

    -

    Архив Суточный значений температуры наружного воздуха

    083н01...083н366

    Архив представляет собой массив, содержащий среднесуточные значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    084 Тнв(м)

    °C

    -

    Архив Месячный значений температуры наружного воздуха

    084н01...084н36

    Архив представляет собой массив, содержащий среднемесячные значения параметра не менее чем за 3 года. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024, месяц -от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло, печать, компьютер.

    085 Щэ(ч)

    ч

    -

    Архив Часовой значений времени отсутствия электропитания

    078н01...078н1488

    Архив представляет собой массив, содержащий среднечасовые значения параметра не менее чем за 62 суток. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Зна-

    чения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интер-фейсам доступны все элементы

    094 НСт

    б/р

    Строка из 1, 6 или

    12 символов

    Список сообщений о текущих НС

    086 tO3(c)

    ч

    -

    Архив Суточный значений времени отсутствия электропитания

    079н01...079н366

    Архив представляет собой массив, содержащий среднечасовые значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    087 Щэ(м)

    ч

    -

    Архив Месячный значений времени отсутствия электропитания

    080н01...080н36

    Архив представляет собой массив, содержащий среднемесячные значения параметра не менее чем за 3 года. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024, а месяц от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло, печать или на компьютер.

    090 Щ(ч)

    ч

    -

    Архив Часовой значений времени интегрирования (работы узла)

    090н00...090н1488

    Архив представляет собой массив, содержащий часовые значения параметра не менее чем за 45суток. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы. По индексу 00 выводится текущее значение (с начала часа).

    091

    Щ(с)

    ч

    -

    Архив Суточный значений времени интегрирования (работы узла)

    091н00...091н366

    Архив представляет собой массив, содержащий суточные значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы. По индексу 00 выводится текущее значение (с начала суток).

    092 tn (м)

    ч

    -

    Архив Месячный значений времени интегрирования (работы узла)

    092н00...092н36

    Архив представляет собой массив, содержащий месячные значения параметра не менее чем за 3 года. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024, а месяц от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло, печать или на компьютер. По индексу 00 выводится текущее значение (с начала месяца).

    094н00...094н99

    Архив представляет собой массив из 100 элементов, содержащий сведения о текущих НС. Структура массива совпадает со структурой параметра 013. Например, по умолчанию элемент 013н47 задает правило, согласно которому формируется сообщение о НС при выходе показаний датчика перепада давления за верхний предел. При возникновении этого события по какому-либо из трубопроводов, например, по третьему, оно отмечается в элементе 094н47 следующим образом -094н47=001000000000.

    096 ИПа

    б/р

    -

    Архив изменений параметров настройки

    096н00...096н800

    Архив представляет собой массив, содержащий 400 элементов В процессе эксплуатации прибора значения некоторых настроечных параметров необходимо изменять. При опломбированном приборе это сделать можно только тогда, когда соответствующие параметры включены в список Св1 (параметры 045). При изменении значений параметров из этого списка новые значения выводятся на печать (см. описание параметра 045) и записываются в данный архив. Каждая запись сопровождается также записью времени и даты изменения параметра. При переполнении архива самые старые записи затираются и вместо них записываются новые данные.

    097

    tn

    ч

    -

    Архив времени перерывов в электропитании прибора

    097н00...097н800

    Архив представляет собой массив, содержащий 400 элементов. Если длительность перерыва питания больше значения, задаваемого параметром 023нОО, этот перерыв заносится в архив с указанием времени и даты начала перерыва. При переполнении архива самые старые записи затираются и вместо них записываются новые.

    098 НСа

    б/р

    -

    Архив сообщений о нештатных ситуациях

    096н00...096н800

    Архив представляет собой массив из 400 элементов, содержащий сообщения НС. Идентификатор НС записывается в архив в момент появления с признаком "есть" и в момент устранения с признаком "нет". Каждая запись сопровождается также записью времени и даты события.

    099

    -

    -

    Идентификатор прибора по классификации изготовителя

    Параметр представляет собой структуру из двух элементов.

    099н00

    Тип

    Строка

    962vxx.y.z.ss

    Тип прибора по классификации изготовителя

    Символами представлены значения следующих полей:

    962 - модель прибора;

    v - буква-разделитель;

    xx.y.z.ss - номер версии ПО по классификации изготовителя, при этом хх.у - номер версии метрологически значимого ПО.

    099н01

    ЗН

    Строка

    k-nnnnn-fffff

    Заводской номер прибора и его самоидентификатор

    Символами представлены значения следующих полей: к - код изготовителя;

    nnnnn - заводской номер;

    fffff - цифровой самоидентификатор ПО;

    099н02

    ИМ

    Строка

    Строка

    Идентификатор печатной платы

    Представляет собой строку из 8 символов.

    5.4.3 Текущие значения входных сигналов

    056       |    -    |         -         |Параметр состояния токовых входов

    Параметр представляет собой структуру из двух элементов.

    056к*н00

    Ik

    мА

    -

    Ток по каналу

    Значение параметра - измеренное значение тока по соответствующему каналу.

    056к*н01

    Ki

    -

    -

    Служебный параметр

    057

    Параметр состояния входов сопротивлений

    Параметр представляет собой структуру из двух элементов.

    057к*н00

    Rk

    Ом

    -

    Сопротивление по каналу

    Значение параметра - измеренное значение соп

    ютивления по соответствующему каналу.

    057к*н01 Кг

    -

    -

    Служебный параметр

    058       |    -    |        -        |Параметр состояния импульсных входов

    Параметр представляет собой структуру из двух элементов.

    058к*н00 F

    Гц

    -

    Частота по каналу

    Значение параметра - измеренное значение частоты по соответствующему каналу.

    058к*н01 Ким

    б/р

    -

    Количество импульсов по каналу

    5.4.4 Текущие значения параметров, относящихся к трубопроводам

    149т*

    -

    -

    Справочные параметры - физические характеристики теплоносителя

    Параметр представляет собой структуру из 11 элементов.

    149т*н00

    Ro

    кг/м3

    -

    Плотность теплоносителя

    149т*н01 h

    кДж/кг

    -

    Энтальпия теплоносителя

    149т*н02

    Адиабат

    б/р

    -

    Показатель адиабаты

    149т*н03

    mu

    мкПа-с

    -

    Динамическая вязкость

    149т*н04

    Ps

    МПа кгс/см2

    -

    Давление пара на линии насыщения

    Значение параметра определено только для насыщенного пара

    149т*н05 Е

    б/р

    -

    Коэффициент расширения пара

    Значение параметра определено только для метода переменного перепада давления

    149т*н06

    А

    б/р

    -

    Коэффициент расхода А

    Значение параметра определено только для метода переменного перепада давления

    149т*н07

    Re

    б/р

    -

    Число Рейнольдса

    Значение параметра определено только для метода переменного перепада давления

    150т*

    ДР

    кПа

    (кгс/м2)

    -

    Результат преобразования измеренных значений перепада давления

    В качестве значения параметра выбирается значение одного из параметров 151, 152, 153 в зависимости от того, в диапазон измерений какого датчика попадает измеряемая величина. Если датчик один, то в диапазоне измерений значение данного параметра совпадает со значением параметра 151. Подробнее см. п.2.7.2.2

    151т*

    ДР1

    кПа

    (кгс/м2)

    -

    Измеренное значение перепада давления, соответствующее первому (основному) датчику перепада давления

    152т*

    ДР2

    кПа

    (кгс/м2)

    -

    Измеренное значение перепада давления, соответствующее второму (дополнительному) датчику перепада давления

    153т*

    ДРЗ

    кПа

    (кгс/м2)

    -

    Измеренное значение перепада давления, соответствующее третьему (дополнительному) датчику перепада давления

    154т*

    Р

    МПа

    (кгс/см2)

    -

    Измеренное значение давления

    В зависимости от типа датчика давления это будет либо избыточное, либо абсолютное давление.

    155т* Ра

    МПа

    (кгс/см2)

    -

    Абсолютное давление теплоносителя (для вычислений)

    Абсолютное давление либо совпадает с измеренным, либо равно сумме избыточного давления и атмосферного.

    156т* Т

    °C

    -

    Температура теплоносителя

    157т*

    G

    т/ч

    -

    Массовый расход теплоносителя

    158т*

    W

    ГДж/ч Гкал/ч, МВт

    -

    Тепловая мощность по трубопроводу

    160т*

    М

    т

    -

    Масса теплоносителя нарастающим итогом

    161т* W

    ГДж Гкал, МВт-ч

    -

    Тепловая энергия нарастающим итогом

    163т* V

    м3

    -

    Объем теплоносителя нарастающим итогом

    Значения параметра выводятся в формате счетных механизмов датчиков, если применяются датчики объема с числоимпульсным выходным сигналом.

    171т*

    Qol

    ______

    м3/ч, т/ч

    -

    Измеренный расход

    Значения параметра определяются по выходным сигналам датчиков объемного или массового расхода.

    180т*

    Тд1, Рд1, АРД1

    Опр. датчиком

    -

    Результат измерений первым дополнительным датчиком по трубопроводу

    181т*

    Тд1, Рд1, ДРд1

    Опр.

    датчиком

    -

    Результат измерений вторым дополнительным датчиком по трубопроводу

    5.4.5 Архивы значений параметров, относящихся к трубопроводам

    200т* Т(ч)

    °C

    -

    Архив Часовой средних значений температуры теплоносителя

    200т* нО1... 200т* н1488

    Архив представляет собой массив, содержащий среднечасовые значения параметра не менее чем за 62 суток. Правила усреднения задаются параметром 115т*. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    201т*

    Т(с)

    °C

    -

    Архив Суточный средних значений температуры теплоносителя

    201т*н01...201т*н366

    Архив представляет собой массив, содержащий среднесуточные значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    202т* Т(м)

    °C

    -

    Архив Месячный средних значений температуры теплоносителя

    202т*н01 ...02т*н36

    Архив представляет собой массив, содержащий среднемесячные значения параметра не менее чем за два года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    205т*

    Ра(ч)

    МПа кгс/см2

    -

    Архив Часовой средних значений абсолютного давления

    205т*н01...205т*н1488

    Архив представляет собой массив, содержащий среднечасовые значения параметра не менее чем за 62 суток. Правила усреднения задаются параметром 115т*. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    206т* Ра(с)

    МПа кгс/см2

    -

    Архив Суточный средних значений абсолютного давления

    206т*н01...206т*н366

    Архив представляет собой массив, содержащий среднесуточные значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    207т*

    Ра(м)

    МПа

    кгс/см2

    -

    Архив Месячный средних значений абсолютного давления

    207т*н01 ...207т*н36

    Архив представляет собой массив, содержащий среднемесячные значения параметра не менее чем за два года. Месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов и в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    210т* М(ч)

    т

    -

    Архив Часовой значений массы транспортированного теплоносителя

    210т*н01...210т*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    211т*

    М(с)

    т

    -

    Архив Суточный значений массы транспортированного теплоносителя

    211т*н01 ...211 Архив предста этом сутки отс элементов мог жиме просмот, все элементы.

    т*н366

    вляет собой массив, содержащий значения параметра не менее чем за год. При читываются от расчетного часа, задаваемого параметром 024. Значения первых 100 ут быть выведены на табло или печать непосредственно по номеру элемента. В ре-за архивов, а также в режиме обмена данными по внешним интерфейсам доступны

    212т* М(м)

    т

    -

    Архив Месячный значений массы транспортированного теплоносителя

    212т*н01 ...212т*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за два года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    215т*

    W(4)

    ГДж, Гкал, МВтч

    -

    Архив Часовой значений энергии транспортированного теплоносителя

    215т*н01...215т*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    216т*

    W(c)

    ГДж, Гкал, МВтч

    -

    Архив Суточный значений энергии транспортированного теплоносителя

    216т*н01...216т*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    217т* W(m)

    ГДж, Гкал, МВтч

    -

    Архив Месячный значений энергии транспортированного теплоносителя

    217т*н01...217т*н36

    Архив представляет собой массив, содержащий среднемесячные значения параметра не менее чем за два года. Месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов и в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    220т*

    V(4)

    м3

    -

    Архив Часовой значений объема транспортированного теплоносителя

    220т*н01...220т*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по

    номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    221т*

    V(c)

    м3

    -

    Архив Суточный значений объема транспортированного теплоносителя

    221т*н01...221т*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    222т*

    V(m)

    м3

    -

    Архив Месячный значений объема транспортированного теплоносителя

    222т*н01...222т*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    223т*

    Ми(ч)

    т

    -

    Архив итоговых значений массы транспортированного теплоносителя по состоянию на конец часа

    210т*н01...210т*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    224т*

    Ми(с)

    т

    -

    Архив итоговых значений массы транспортированного теплоносителя по состоянию на конец суток

    211т*н01 ...211т*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    225т*

    Ми(м)

    т

    -

    Архив итоговых значений массы транспортированного теплоносителя по состоянию на конец месяца

    212т*н01 ...212т*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем затри года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    226т*

    Wh(4)

    ГДж, Гкал, МВтч

    -

    Архив итоговых значений энергии транспортированного теплоносителя по состоянию на конец часа

    215т*н01...215т*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним

    [интерфейсам доступны все элементы.

    227т*

    Wh(c)

    ГДж, Гкал, МВт ч

    -

    Архив итоговых значений энергии транспортир ованного теплоносителя по состоянию на конец суток

    216т*н01 ...216т*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    228т*

    W(m)

    ГДж, Гкал, МВтч

    -

    Архив итоговых значений энергии транспортированного теплоносителя по состоянию на конец месяца

    217т*н01 ...217т*н36

    Архив представляет собой массив, содержащий среднемесячные значения параметра не менее чем за три года. Месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов и в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    229т*

    Уи(ч)

    м3

    -

    Архив итоговых значений объема транспортированного теплоносителя по состоянию на конец часа

    220т* н01...220т* н 1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    230т*

    Уи(с)

    mj

    -

    Архив итоговых значений объема транспортированного теплоносителя по состоянию на конец суток

    221т*н01 ...221 Архив предста сутки отсчиты ментов могут С просмотра арх элементы.

    т*н366

    вляет собой массив, содержащий значения параметра не менее чем за год. При этом ваются от расчетного часа, задаваемого параметром 024. Значения первых 100 эле->ыть выведены на табло или печать непосредственно по номеру элемента. В режиме ивов, а также в режиме обмена данными по внешним интерфейсам доступны все

    231т*

    Уи(м)

    м-’

    -

    Архив итоговых значений объема транспортированного теплоносителя по состоянию на конец месяца

    222т*н01...222т*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    238т*

    ДКч)

    Опр. датчиком

    -

    Архив Часовой первый дополнительный

    238т*н01...238т*н1488

    Архивируются значения переменной, назначенной в соответствии с параметром 126т*н00: это могут быть средние значения параметра, измеряемого первым дополнительным датчиком, либо это могут быть значения энергии, массы или объема теплоносителя по состоянию на конец каждого часа.

    Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    Опр. датчиком

    Архив Часовой второй дополнительный

    239т*

    Д1(с)

    Опр. датчиком

    -

    Архив Суточный первый дополнительный

    239т*н01...239т*н366

    Архивируются значения переменной, назначенной в соответствии с параметром 126т*н00: это могут быть средние значения параметра, измеряемого первым дополнительным датчиком, либо это могут быть значения энергии, массы или объема теплоносителя по состоянию на конец каждых суток.

    Сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов и в режиме обмена данными по внешним интерфейсам доступны все элементы.

    240т*

    Д1(м)

    Опр. датчиком

    -

    Архив Месячный первый дополнительный

    240т*н01 ...240т*н36

    Архивируются значения переменной, назначенной в соответствии с параметром 126т*н00: это могут быть средние значения параметра, измеряемого первым дополнительным датчиком, либо это могут быть значения энергии, массы или объема теплоносителя по состоянию на конец каждого месяца. Месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов и в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    242т*

    242т*н01...242т*н1488

    Архивируются значения переменной, назначенной в соответствии с параметром 126т*н00: это могут быть средние значения параметра, измеряемого вторым дополнительным датчиком, либо это могут быть значения энергии, массы или объема теплоносителя по состоянию на конец каждого часа.Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    243т*      Опр. дат-

    Архив Суточный второй дополнительный

    Д2(с)_____чиком

    243т*н01...243т*н366

    Архивируются значения переменной, назначенной в соответствии с параметром 126т*н00: это могут быть средние значения параметра, измеряемого вторым дополнительным датчиком, либо это могут быть значения энергии, массы или объема теплоносителя по состоянию на конец каждых суток. Сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов и в режиме обмена данными по внешним интерфейсам доступны все элементы.

    244т*

    Д2(м)

    Опр. датчиком

    -

    Архив Месячный второй дополнительный

    244т*н01 ...244т*н36

    Архивируются значения переменной, назначенной в соответствии с параметром 126т*н00: это могут быть средние значения параметра, измеряемого вторым дополнительным датчиком, либо это могут быть значения энергии, массы или объема теплоносителя по состоянию на конец каждого месяца. Месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов и в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    5.4.6 Текущие значения параметров, относящихся к потребителям

    340п* дт

    °C

    -

    Разность температур между подающими и обратными трубопроводами магистрали

    Если подающих или/и обратных трубопроводов более одного, то определяется разность температур между подающим и обратным трубопроводами, которые имеют наименьшие номера.

    350п* G

    т/ч

    -

    Массовый расход производительных и непроизводительных утечек

    В закрытой системе это непроизводительные утечки, в системе с открытым водоразбором - ГВС.

    351п*

    W

    ГДж/ч

    Г кал /ч,

    МВт

    -

    Потребляемая (отпускаемая) тепловая мощность по магистрали

    ЗбОп* М

    т

    -

    Масса производительных и непроизводительных утечек нарастающим итогом

    В закрытой системе это непроизводительные утечки, в системе с открытым водоразбором - ГВС.

    361п* W

    ГДк Гкал, МВт-ч

    -

    Потребляемая (отпускаемая) тепловая энергия по магистрали нарастающим итогом

    5.4.7 Архивы значений параметров, относящихся к потребителям

    400п* М(ч)

    т

    -

    Архив Часовой значений массы производительных и непроизводительных утечек в магистрали

    400п*н01 ...400п*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    401 п* М (с)

    т

    -

    Архив Суточный значений массы производительных и непроизводительных утечек в магистрали

    401п*н01 ...40 Архив предста сутки отсчиты ментов могут С просмотра арх элементы.

    п*н366

    вляет собой массив, содержащий значения параметра не менее чем за год. При этом заются от расчетного часа, задаваемого параметром 024. Значения первых 100 эле->ыть выведены на табло или печать непосредственно по номеру элемента. В режиме ивов, а также в режиме обмена данными по внешним интерфейсам доступны все

    402п*

    М (м)

    т

    -

    Архив Месячный значений массы производительных и непроизводительных утечек в магистрали

    402п*н01...402п*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме

    просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    405п*

    W (ч)

    № Гкал, МВт-ч

    -

    Архив Часовой значений отпущенной (потребленной) тепловой энергии

    405п*н01...405п*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    406п*

    W(c)

    ГДж Гкал, МВт-ч

    -

    Архив Суточный значений отпущенной (потребленной) тепловой энергии

    406п*н01 ...406п*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    407п* W (м)

    ГДж Гкал, МВт-ч

    -

    Архив Месячный значений отпущенной (потребленной) тепловой энергии

    407п*н01...407п*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    410п* Ми (ч)

    т

    -

    Архив итоговых значений массы производительных и непроизводительных утечек в магистрали по состоянию на конец часа

    400п*н01...400п*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    411п* Ми (с)

    т

    -

    Архив итоговых значений массы производительных и непроизводительных утечек в магистрали по состоянию на конец суток

    401п*н01 ...401п*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    412п*

    Ми (м)

    т

    -

    Архив итоговых значений массы производительных и непроизводительных утечек в магистрали по состоянию на конец месяца

    402п*н01 ...402п*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    415п*

    Wh (ч)

    ГДж Гкал, МВт-ч

    -

    Архив итоговых значений отпущенной (потребленной) тепловой энергии по состоянию на конец часа

    405п*н01 ...405п*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    416п*

    Wh (с)

    ГДж Гкал, МВтч

    -

    Архив итоговых значений отпущенной (потребленной) тепловой энергии по состоянию на конец суток

    406п*н01 ...406п*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    417п* Wh (м)

    ГДж Гкал,

    МВт-ч

    -

    Архив итоговых значений отпущенной (потребленной) тепловой энергии по состоянию на конец месяца

    407п*н01 ...407п*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    420п* tmax (ч)

    ч

    -

    Архив Часовой значений времени работы при расходе больше заданного

    405п*н01...405п*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    421п* tmax (с)

    ч

    -

    Архив Суточный значений времени работы при расходе больше заданного

    406п*н01 ...406п*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    422п* tmax(м)

    ч

    -

    Архив Месячный значений времени работы при расходе больше заданного

    407п*н01...407п*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    425п* tmin (ч)

    ч

    -

    Архив Часовой значений времени работы при расходе меньше заданного

    405п*н01...405п*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним

    [интерфейсам доступны все элементы.

    426п* tmin (с)

    ч

    -

    Архив Суточный значений времени работы при расходе меньше заданного

    406п*н01.. ,406п*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    427п* tmin (м)

    ч

    -

    Архив Месячный значений времени работы при расходе меньше заданного

    407п*н01 ...407п*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    430п* гф (ч)

    ч

    -

    Архив Часовой значений времени работы при функциональных отказах

    405п*н01...405п*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    431п*

    1ф (с)

    ч

    -

    Архив Суточный значений времени работы при функциональных отказах

    406п*н01.. ,406п*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    432п*

    1ф (м)

    ч

    -

    Архив Месячный значений времени работы при функциональных отказах

    407п*н01 ...407п*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    435п*

    Щи (ч)

    ч

    -

    Архив Часовой значений времени работы при недостоверных измерениях

    405п*н01 ...405п*н1488

    Недостоверными являются измерения при разности температур между подающим и обратным трубопроводами меньше заданной и/или при несоответствии фактического фазового состояния теплоносителя заданному (например, параметры пара соответствуют насыщенному, а не перегретому пару).

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    436п* tHH (с)

    ч

    -

    Архив Суточный значений времени работы при недостоверных измерениях

    406п*н01...406п*н366

    Архив представляет собой массив, содержащий значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    437п* tHH (м)

    ч

    -

    Архив Месячный значений времени работы при недостоверных измерениях

    407п*н01...407п*н36

    Архив представляет собой массив, содержащий значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    440п* tpa6 (ч)

    ч

    -

    Архив Часовой значений времени штатной работы

    405п*н01...405п*н1488

    Архив представляет собой массив, содержащий значения параметра не менее чем за 62 суток. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    441п* tpa6 (с)

    ч

    -

    Архив Суточный значений времени штатной работы

    406п*н01...406п*н366

    Архив представляет собой массив, содержащий среднесуточные значения параметра не менее чем за год. При этом сутки отсчитываются от расчетного часа, задаваемого параметром 024. Значения первых 100 элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам доступны все элементы.

    442п* tpa6 (м)

    ч

    -

    Архив Месячный значений времени штатной работы

    407п*н01...407п*н36

    Архив представляет собой массив, содержащий среднемесячные значения параметра не менее чем за три года. При этом месяц отсчитывается от расчетного дня, задаваемого параметром 025. Значения всех элементов могут быть выведены на табло или печать непосредственно по номеру элемента. В режиме просмотра архивов, а также в режиме обмена данными по внешним интерфейсам также доступны все элементы.

    5.5 Списки параметров

    • 5.5.1 Список Сп1

    Формируемый по умолчанию список параметров Сп1 приведен в таблице 4.1.

    Настроечные параметры, включенные в этот список, можно изменять в процессе работы даже при включенной защите от изменения данных.

    Пользователь может самостоятельно переформировать список по правилам, приведенным в пункте 5.3.2 (параметр 045).

    Таблица 5.1 - Список параметров Сп1

    Номер элемента списка

    Значение элемента (адрес и признаки вывода на печать)

    Наименование элемента и комментарии.

    045н00

    Пароль

    045н01

    00000101

    Признаки вывода списка на печать (см. описание параметра 045)

    045н02

    060000000

    Текущая дата. Адрес вносимого элемента здесь и далее для наглядности выделен жирным шрифтом с тем, чтобы отделить его от признаков печати

    045н03

    061000000

    Текущее время

    045н04

    003000000

    Спецификация-1 внешнего оборудования

    045н05

    004000000

    Спецификация-2 внешнего оборудования

    045н06

    022ЕЕ000001

    Корректор часов прибора

    045н07

    03500000001

    Константное значение температуры холодной воды

    045н08

    03600000001

    Константное значение давления холодной воды

    045н09

    03700000001

    Константное значение атмосферного давления

    045н10

    04000000001

    Константное значение температуры наружного воздуха

    045н11

    041ЕЕ000001

    Описание первой уставки по измеряемым параметрам системного канала

    045н12

    042ЕЕ000001

    Описание второй уставки

    045н13

    043ЕЕ000001

    Описание третьей уставки

    045н14

    044ЕЕ000001

    Описание четвертой уставки

    045н17

    133ЕЕЕЕ000001

    Описание третьей уставки

    045н18

    134ЕЕЕЕ000001

    Описание четвертой уставки

    045н19

    135ЕЕЕЕ000001

    Описание пятой уставки

    045н20

    136ЕЕЕЕ000001

    Описание шестой уставки

    045н21

    137ЕЕЕЕ000001

    Описание седьмой уставки

    045н22

    138ЕЕЕЕ000001

    Описание восьмой уставки

    045н23

    139ЕЕЕЕ000001

    Описание девятой уставки

    045н24

    140ЕЕЕЕ000001

    Описание десятой уставки

    045н26

    312ЕЕЕ000001

    Описание второй уставки

    045н27

    313ЕЕЕ000001

    Описание третьей уставки

    045н28

    314ЕЕЕ000001

    Описание четвертой уставки

    • 5.5.2 Список Сп2

    Формируемый по умолчанию список параметров Сп2 приведен в таблице 5.2. Список включает текущие измеряемые параметры по системному каналу, трубопроводам и магистралям. Пользователь может самостоятельно переформировать список по правилам, приведенным в пункте

    • 5.3.2 (параметр 045).

    Таблица 5.2 - Список параметров Сп2

    Номер элемента списка

    Значение элемента (адрес и признаки вывода на печать)

    Наименование элемента и комментарии.

    046н00

    Пароль

    046н01

    00000101

    Признаки вывода списка на печать (см. описание параметра 045)

    046н02

    060000000

    Текущая дата

    046н03

    061000000

    Текущее время

    046н04

    064000001

    Атмосферное давление

    046н05

    065000001

    Температура холодной воды

    046н06

    066000001

    Давление холодной воды

    046н07

    067000001

    Абсолютное давление холодной воды

    046н08

    063000001

    Температура наружного воздуха

    046н11

    150ЕЕ00001

    Результат преобразования измеренных значений перепада давления

    046н12

    151ЕЕ000001

    Измеренное значение расхода или значение перепада давления, соответствующее первому (основному) датчику перепада давления

    Номер элемента списка

    Значение элемента (адрес и признаки вывода на печать)

    Наименование элемента и комментарии.

    046н13

    152ЕЕ000001

    Измеренное значение перепада давления, соответствующее второму (дополнительному) датчику перепада давления

    046н14

    153ЕЕ000001

    Измеренное значение перепада давления, соответствующее третьему (дополнительному) датчику перепада давления

    046н16

    154ЕЕ000001

    Измеренное давление теплоносителя

    046н17

    155ЕЕ000001

    Абсолютное давление теплоносителя (для вычислений)

    046н18

    156ЕЕ000001

    Температура теплоносителя

    046н19

    157ЕЕ000001

    Массовый расход теплоносителя

    046н20

    158ЕЕ000001

    Тепловая мощность по трубопроводу

    046н21

    171ЕЕ000001

    Измеренный расход

    046н22

    180ЕЕ000001

    Результат измерений первым дополнительным датчиком по трубопроводу

    046н22

    181ЕЕ000001

    Результат измерений вторым дополнительным датчиком по трубопроводу

    046н26

    340Е000001

    Разность температур между подающими и обратными трубопроводами магистрали.

    046н27

    350Е000001

    Массовый расход производительных и непроизводительных утечек

    046н28

    351Е000001

    Потребляемая (отпускаемая) тепловая мощность по магистрали.

    046н29

    360Е000001

    Масса производительных и непроизводительных утечек по магистрали нарастающим итогом.

    046н30

    361Е000001

    Потребляемая (отпускаемая) тепловая энергия по магистрали нарастающим итогом.

    • 5.5.3 Список СпЗ

    Формируемый по умолчанию список параметров СпЗ приведен в таблице 5.3. Список включает архивные параметры за предшествующий отчетный период по системному каналу, трубопроводам и потребителям. Пользователь может самостоятельно переформировать список по правилам, приведенным в пункте 5.3.2 (параметр 045).

    Таблица 5.3 - Список параметров СпЗ

    Номер элемента списка

    Значение элемента (адрес и признаки вывода на печать)

    Наименование элемента и комментарии.

    047н00

    Пароль

    047н01

    01011100

    Признаки вывода списка на печать (см. описание параметра 045)

    047н02

    060000000

    Текущая дата

    047н03

    061000000

    Текущее время

    047н04

    160ЕЕ000100

    Масса теплоносителя нарастающим итогом

    047н05

    161ЕЕ000100

    Тепловая энергия нарастающим итогом

    047н06

    163ЕЕ000100

    Объем теплоносителя нарастающим итогом

    047н09

    201ЕЕ01010000

    Архив Суточный значений температуры теплоносителя

    047н10

    202ЕЕ01000100

    Архив Месячный значений температуры теплоносителя

    047н11

    206ЕЕ01010000

    Архив Суточный значений абсолютного давления теплоносителя

    047н12

    207ЕЕ01000100

    Архив Месячный значений абсолютного давления теплоносителя

    047н13

    211ЕЕ01010000

    Архив Суточный значений массы транспортированного теплоносителя

    047н14

    212ЕЕ01000100

    Архив Месячный значений массы транспортированного теплоносителя

    047н15

    216ЕЕ01010000

    Архив Суточный значений тепловой энергии

    047н16

    217ЕЕ01000100

    Архив Месячный значений тепловой энергии

    047н17

    221ЕЕ01010000

    Архив Суточный значений объема теплоносителя

    047н18

    222ЕЕ01000100

    Архив Месячный значений объема теплоносителя

    047н19

    09101010000

    Архив Суточный значений времени интегрирования (работы узла)

    047н20

    09201000100

    Архив Месячный значений времени интегрирования (работы узла)

    047н21

    401Е01010000

    Архив Суточный значений массы производительных и непроизводительных утечек в магистрали

    Номер элемента списка

    Значение элемента (адрес и признаки вывода на печать)

    Наименование элемента и комментарии.

    047н22

    402Е01000100

    Архив Месячный значений массы производительных и непроизводительных утечек в магистрали

    047н23

    406Е01010000

    Архив Суточный значений тепловой энергии по магистрали

    047н24

    407Е01000100

    Архив Месячный значений тепловой энергии по магистрали

    047н25

    360Е000100

    Масса производительных и непроизводительных утечек по магистрали нарастающим итогом.

    047н26

    361Е000100

    Потребляемая (отпускаемая) тепловая энергия по магистрали нарастающим итогом.

    047н27

    07201010000

    Архив Суточный значений температуры холодной воды

    047н28

    07301000100

    Архив Месячный значений температуры холодной воды

    047н29

    07501010000

    Архив Суточный значений абсолютного давления холодной воды

    047н30

    07601000100

    Архив Месячный значений абсолютного давления холодной воды

    047н31

    07901010000

    Архив Суточный значений атмосферного давления

    047н32

    08001000100

    Архив Месячный значений атмосферного давления

    047нЗЗ

    08301010000

    Архив Суточный значений температуры наружного воздуха

    047н34

    08401000100

    Архив Месячный значений температуры наружного воздуха

    047н35

    09701000100

    Архив времени перерывов электропитания

    047н36

    09702000100

    Архив времени перерывов электропитания

    • 5.5.4 Список Сп4

    Формируемый по умолчанию список параметров Сп4 приведен в таблице 5.4. Список включает настроечные параметры за исключением параметров-уставок, обеспечивающих контроль режимов работы оборудования узла учета. Список не рекомендуется изменять.

    Таблица 5.4 - Список параметров Сп4

    Номер элемента списка

    Значение элемента (адрес и признаки вывода на печать)

    Наименование элемента и комментарии.

    048н00

    Пароль

    048н01

    00000001

    Признаки вывода списка на печать (см. описание параметра 045)

    048н02

    003000000

    Спецификация-1 внешнего оборудования

    048н03

    004000000

    Спецификация-2 внешнего оборудования

    048н04

    005ЕЕ000001

    Список команд для обеспечения передачи данных GSM-модемом по технологии GPRS

    048н05

    006000000

    Идентификатор прибора для радиообмена

    048н06

    007ЕЕ000001

    Список команд для обеспечения сбора статистики о работе GSM-модема по технологии GPRS

    048н07

    008000000

    Номер прибора

    048н08

    009000000

    Начало временнОго интервала, когда разрешается ответ прибора на телефонный вызов

    048н09

    010000000

    Конец временнОго интервала, когда разрешается ответ прибора на телефонный вызов

    048н10

    011000000

    Начальный номер квитанции для регистрации

    048н11

    012000000

    Настройка сигнализации о нештатных ситуациях

    048н12

    015000000

    Управление печатью отчетов и архивированием данных

    048н13

    020000000

    Календарная дата ввода прибора в эксплуатацию или начальная дата при включении прибора.

    048н14

    021000000

    Астрономическое время суток ввода прибора в эксплуатацию или начальное время при включении прибора.

    048н15

    022ЕЕ000000

    Корректор часов прибора

    048н16

    023000000

    Минимальное время перерыва (отсутствия) электропитания, классифицируемое прибором как сбой по электропитанию.

    048н17

    024000000

    Расчетный час для формирования суточных архивов и регистрации параметров на устройстве печати.

    Номер элемента списка

    Значение элемента (адрес и признаки вывода на печать)

    Наименование элемента и комментарии.

    048н18

    02500000

    Расчетный день для формирования месячных архивов и регистрации параметров на устройстве печати.

    048н19

    030ЕЕ000000

    Единицы измерения и дискретность интегрирования

    048н20

    031ЕЕ000000

    Описание обслуживаемых прибором трубопроводов и магистралей

    048н21

    032ЕЕЕЕ000000

    Описание датчика с токовым выходным сигналом

    048н22

    033ЕЕЕЕ000000

    Описание датчика с выходным сигналом сопротивления

    048н23

    034ЕЕЕЕ000000

    Описание датчика с импульсным (двухпозиционным) выходным сигналом

    048н24

    035ЕЕ000000

    Назначение датчика температуры холодной воды

    048н25

    036ЕЕ000000

    Назначение датчика давления холодной воды

    048н26

    037ЕЕ000000

    Назначение датчика атмосферного давления

    048н27

    040ЕЕ000000

    Назначение датчика температуры наружного воздуха

    048н28

    099000000

    Идентификатор прибора по классификации фирмы - производителя.

    048н29

    100ЕЕ000000

    Идентификатор трубопровода

    048н30

    101ЕЕ000000

    Тип теплоносителя по трубопроводу

    048н31

    102ЕЕЕЕ000000

    Параметры трубопровода и тип датчика расхода

    048н32

    103ЕЕЕЕ000000

    Описание сужающего устройства

    048нЗЗ

    104ЕЕ000000

    Ширина зоны (полосы) по давлению для диагностики смены фазового состояния (пар или вода)

    048н34

    105ЕЕ000000

    Степень сухости насыщенного пара.

    048н35

    108ЕЕЕЕ000000

    Градуировочная характеристика датчика расхода типа Gilflo

    048н36

    109ЕЕЕЕ000000

    Назначение датчика расхода

    048н37

    110ЕЕЕЕ000000

    Назначение датчиков перепада давления

    048н38

    113ЕЕЕЕ000000

    Назначение датчика давления теплоносителя

    048н39

    114ЕЕЕЕ000000

    Назначение датчика температуры теплоносителя

    048н40

    115ЕЕЕЕ000000

    Диапазон вычисляемого массового расхода

    048н41

    120ЕЕ000000

    Константное значение массового расхода теплоносителя на случай перерывов в электропитании

    048н42

    121ЕЕ000000

    Правило архивирования энергии по трубопроводу

    048н43

    122ЕЕЕЕ000000

    Назначение первого дополнительного датчика по трубопроводу

    048н44

    123ЕЕЕЕ000000

    Назначение второго дополнительного датчика по трубопроводу

    048н45

    131ЕЕЕЕ000000

    Назначение первой уставки по трубопроводу

    048н46

    1132ЕЕЕЕ000000

    Назначение второй уставки по трубопроводу

    048н47

    300Е000000

    Идентификатор схемы потребления тепла

    048н48

    301Е000000

    Описание схемы потребления тепла

    048н49

    ЗИЕОООООО

    Назначение первой уставки по потребителю

    • 5.5.5 Список СкД

    Список СкД (параметр 049) включает параметры, которые необходимы для контроля нулей датчиков перепада давления и давления. Формируется автоматически и не может быть изменен пользователем.

    6 Управление режимами работы тепловычислителя

    6.1 Структура меню

    Взаимодействие оператора с прибором построено на базе многоуровневого меню. Оператор имеет возможность выбрать любой пункт из меню, войти в него и при этом прибор начинает выполнять определенную последовательность действий, соответствующую данному пункту: например, вывод на табло значений параметров энергопотребления по заданному списку. Вместе с тем, оператор, войдя в пункт меню, часто должен произвести еще некоторые действия, например, набрать значение параметра. Каждый пункт меню имеет обозначение (название). В качестве пунктов меню могут быть как имена параметров, так и обозначения других объектов, например, Прибор, Архив и т.д.

    На рисунке 5.1 показана структурная схема меню прибора (уровни меню отмечены римскими цифрами I, II, III, IV ). Пояснения к пунктам меню даны в таблице 6.1. Пункты меню выводятся на табло устройства в виде их названий, разделенных пустыми (пробельными) позициями.

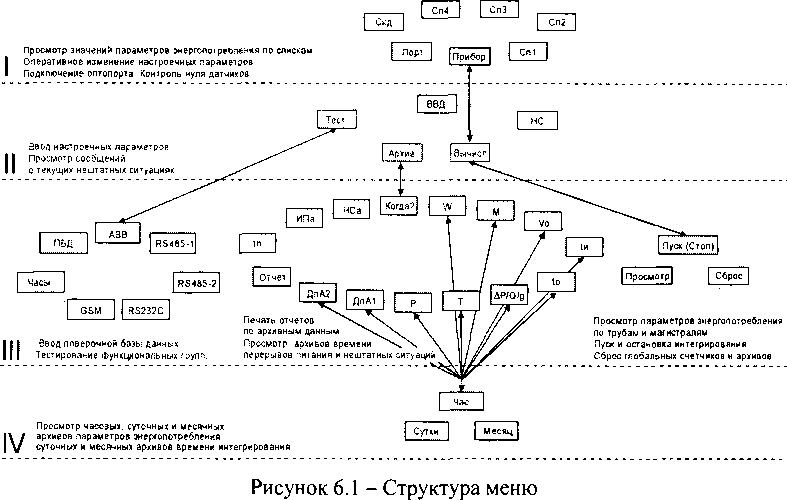

    На выбранный пункт меню указывает курсор, подчеркивая первый символ названия. Вход в пункт меню осуществляется нажатием клавиши -0-. Перемещения курсора осуществляются нажатием клавиш или Ч>. Чтобы перейти в меню уровня П, нужно войти в пункт Прибор меню уровня I, нажав клавишу -U-. Переход в какое-либо меню уровня III возможен только из соответствующего пункта меню уровня II. Переход в какое-либо меню уровня IV возможен только из соответствующего пункта меню уровня III. В исходное состояние отображения основного меню (уровень I) прибор переходит после нажатия (в общем случае, многократного) на клавишу МЕНЮ из любого пункта меню любого другого уровня.

    Таблица 6.1 - Состав меню

    Пункт меню

    Пояснения

    Меню I уровня

    Прибор

    Основные настройки и архивы прибора. Через этот пункт осуществляется переход в меню уровня II для привязки прибора к схеме теплоснабжения, ввода параметров базы данных, описания подключения внешнего оборудования (модем, компьютер, принтер, дополнительные адаптеры и т.п.), просмотра результатов диагностики и архивов НС.

    Сп1

    Список оперативных параметров. Содержит настроечные параметры для оперативного изменения их значений в процессе эксплуатации, (см. таблицу 4.1).

    Сп2

    Список текущих параметров. Содержит вычисляемые и измеряемые параметры по трубопроводам и магистралям (см. таблицу 4.2).

    СпЗ

    Список "коммерческих" параметров. Содержит информацию для расчетов по трубопроводам и схемам теплоснабжения (см. таблицу 4.3).

    Сп4

    Список настроечных параметров. Содержит список настроечных параметров см. таблицу 4.4).

    СкД

    Список для контроля нулей датчиков. Используется в режиме контроля и автоматической коррекции смещения нулей датчиков и их диапазона

    Меню II уровня

    Вычисл

    Вычисления. Через этот пункт осуществляется переход в меню уровня Ш для пуска и остановки счета, контроля текущих параметров тепловычислителя в целом.

    ВВД

    Ввод/вывод данных. Через этот пункт осуществляется переход в режим основного ввода/вывода настроечных параметров

    Архив

    Архив. Через этот пункт осуществляется переход в меню уровня Ш для просмотра архивов по параметрам энергопотребления, архивов НС, времени перерывов питания и т.д.

    Тест

    Тест. Через этот пункт осуществляется переход в меню уровня Ш для тестирования узлов прибора и переключения режимов работы

    Пункт меню

    Пояснения

    НС

    Нештатные ситуации. Через этот пункт осуществляется переход в режим просмотра текущих НС (см. раздел 9 ).

    Меню III уровня (см. также таблицы 5.2, 5.3)

    ПУСК (СТОП)

    Пуск и останов. Через них осуществляется пуск и останов вычислений.

    СБРОС

    Сброс. Через этот пункт меню осуществляется сброс накопленных значений глобальных счетчиков

    Просмотр

    Просмотр. Через этот пункт меню осуществляется просмотр текущих значений измеряемых и вычисляемых параметров по трубам и потребителям

    Меню IV уровня

    Час

    Часовые архивы. Через этот пункт осуществляется переход в режим просмотра почасового архива выбранного параметра.

    Сут

    Суточные архивы. Через этот пункт осуществляется переход в режим просмотра посуточного архива выбранного параметра.

    Мес

    Месячные архивы. Через этот пункт осуществляется переход в режим просмотра помесячного архива выбранного параметра.

    6.2 Ввод и вывод с использованием кодовых обозначений

    В данном режиме осуществляется основной ввод значений параметров для параметрической настройки прибора на конкретное применение. Описанные в данном разделе процедуры ввода данных закрыты для пользователя, если прибор переведен в состояние "защита включена".

    Ввод значений параметров осуществляется в пункте меню ВВД ( II уровень). При выборе этого пункта меню и нажатии клавиши -0- на индикатор выводится следующая информация (курсором подчеркивается первый цифровой символ).

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    -

    Е

    В данном случае для идентификации параметра используется его кодовое обозначение или, по другому, адрес (см. 4.1). Сначала набирают номер параметра, состоящий из трех цифр. При этом выбор нужного символа производят, перемещая курсор с помощью клавиш <=■ или '=>, а перенос символа в верхнюю - нажатием клавиши Д.

    После набора трех цифр прибор анализирует, какой это параметр: системный, по трубопроводу или магистрали, есть ли у этого параметра элементы с индексами или нет и предлагает ввести недостающие поля. Например, после набора номера параметра 110 прибор просит указать номер трубопровода

    1

    1

    0

    т

    0

    1

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    0

    -

    Е

    После набора номера трубопровода (две цифры) прибор определяет, что вводится элемент структуры и просит указать индекс (номер)

    1

    1

    0

    т

    0

    1

    н

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    0

    -

    Е

    После набора номера элемента (2 цифры) прибор автоматически выводит значение параметра или выводит сообщение "Нет данных", если значение параметра не вводилось ранее

    1

    1

    0

    т

    0

    1

    н

    0

    0

    =

    Н

    е

    т

    Д

    а

    н

    н

    ы

    X

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    0

    -

    Е

    Для изменения значения параметра нажимают клавишу <=■, и табло приобретает вид

    1

    1

    0

    т

    0

    1

    н

    0

    0

    ?

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    0

    -

    Е

    Далее набирается значение параметра и нажимается клавиша ВВОД, при этом символ "?" заменяется на символ "=" и изменяется информация в нижней строке: там выодятся единицы измерения. Например:

    1

    1

    0

    т

    0

    1

    н

    0

    0

    =

    4

    0

    к

    П

    а

    Отказ от ввода значения параметра возможен в любой момент времени после нажатия на клавишу МЕНЮ. Нажатие на клавишу Д приводит к удалению последнего символа. Нажимая клавишу Д несколько раз, можно удалить несколько символов, а затем повторить их набор.

    Если ошибочно набран несуществующий номер параметра, трубопровода (магистрали) или несуществующий индекс элемента параметра, то это фиксируется прибором: все цифры в соответствующем поле начинают мигать и дальнейший ввод данных невозможен. В этом случае нужно нажать клавишу Д и затем правильно набрать данные.

    Вывод значения параметра, как уже отмечалось выше) происходит автоматически после полного набора адреса. При этом в нижней строке выводятся единицы измерений, а для архивных значений параметров - еще и время архивирования. Например:

    2

    1

    1

    т

    0

    1

    н

    0

    1

    =

    5

    9

    3

    1

    т

    0

    3

    -

    0

    2

    -

    0

    7

    /

    0

    0

    Здесь выведено на табло значение массы теплоносителя за прошедшие сутки из архива. Выедены единицы измерения (т) и время архивирования: 00 часов 3 февраля 2007 года. Можно посмотреть символьное обозначение параметра: для этого нужно нажать клавишу ■=>, например:

    (

    2

    1

    1

    т

    0

    1

    н

    0

    1

    )

    м

    (

    с

    )

    т

    0

    1

    Здесь в первой строке табло выведен адрес параметра, а в нижней - его обозначение: М(с)т01.

    При попытке изменить тот или иной параметр при включенной защите появляется сообщение Защита! и изменение блокируется. Это же сообщение появляется при попытке изменить вычисляемый параметр.

    Если на табло выведено значение какого-либо общесистемного параметра, или параметра по трубопроводу, или параметра по потребителю, то можно с помощью клавиш Д и О просмотреть, соответственно, значения всех общесистемных параметров, или параметров по трубопроводу, или параметров по потребителю. Для выхода из режима просмотра можно либо нажать клавишу МЕНЮ, либо перейти в режим ввода по клавише <='.

    Особенность вывода значений элементов параметра 013 заключается в том, что в нижней строке выводится мнемоническое обозначение той нештатной ситуации, на контроль которой настраивается прибор, например:

    0

    1

    3

    н

    3

    3

    =

    1

    (

    с

    -

    Р

    б

    Н

    м

    )

    В этом примере показано, что включен (О13н33=1) контроль выхода за нижний предел показаний датчика атмосферного давления (с-РбНМ).

    6.3 Ввод и вывод с использованием символьных обозначений

    Вывод значений параметров с идентификацией параметров по их по символьному обозначению (см. раздел 4.1) производится следующим образом. В соответствии со структурой меню (рисунок 5.1) и таблицей 5.1 тот или иной параметр может быть включен как элемент в один из явно формируемых списков в меню уровня I, или как элемент в неявно формируемый список текущих нештатных ситуаций в меню уровня II, или как элемент в неявно формируемые списки контролируемых параметров по трубопроводам и магистралям в меню уровня III (см. 5.6), или как элемент архива в меню уровня IV. Поэтому для вывода значения параметра нужно перейти в меню соответствующего уровня, выбрать там нужный пункт и войти в него (5.2). При входе в соответствующий пункт меню выводится значение первого параметра из заданной последовательности. Значение параметра всегда сопровождается его символьным обозначением, за которым может следовать цифры номера трубопровода или магистрали, а после знака равенства отображается собственно значение параметра. Во второй строке размещена информация о единицах измерения, а также о дате и времени архивирования значения параметра, если выводится значение элемента архива.

    р

    (

    с

    )

    т

    0

    3

    =

    0

    7

    0

    1

    3

    м

    п

    а

    0

    3

    -

    0

    2

    -

    0

    7

    /

    0

    0

    При нажатии на клавишу на табло выводится дополнительная информация о параметре. При этом в первой строке отображаются кодовое обозначение параметра, а во второй - его символьное обозначение:

    (

    2

    0

    6

    т

    0

    3

    н

    0

    1

    )

    р

    (

    с

    )

    т

    0

    3

    Для вывода значения следующего параметра из последовательности, определенной пунктом меню, нажимают клавишу Д. При нажатии на Д выводится значение предыдущего параметра.

    Следует обратить внимание, что при выводе по списку выводятся не значения элементов списка, а значения параметров, внесенных в список, то есть тех параметров, адреса которых являются значениями элементов списка.

    Изменение значений оперативных параметров в процессе эксплуатации прибора (при опломбированном приборе) возможно только тогда, когда выбранным пунктом меню является список Сп1.

    В режим изменения значения параметра прибор переходит из режима вывода (просмотра) значений параметров после нажатия клавиши 43. При этом во второй строке выводятся необходимые для набора значения цифровые и специальные символы, первый цифровой символ подчеркивается курсором.

    Выбор нужного символа производят с помощью клавиш или 43, а его перенос в поле значения параметра - клавишей Д.

    Отказ от изменения значения параметра возможен в любой момент времени после нажатия на клавишу МЕНЮ, заканчивается набор значения по клавише ВВОД, при этом символ ? заменяется на

    символ = (равно).

    т

    X

    в

    К

    ?

    0

    I

    2

    3

    4

    5

    6

    7

    8

    9

    -

    Е

    Если список Сп1 защищен паролем (см. описание параметра 045), то при первой попытке изменить значение какого-либо параметра из списка (после первого нажатия клавиши СБРОС) прибор запрашивает пароль:

    П

    а

    Р

    о

    л

    ь

    ?

    0

    I

    2

    3

    4

    5

    6

    7

    8

    9

    -

    Е

    После ввода пароля (который не отображается, если прибор опломбирован) прибор переходит в состояние изменения значений параметров как это описано выше. При попытке изменить подряд значения нескольких параметров пароль вновь не запрашивается, если интервал времени между нажатиями любых двух клавиш не превышает минуты.

    При включенной защите данных измененные значения настроечных параметров из списка Сп1 автоматически записываются с привязкой по времени в специальный архив регистрации изменений (ИПа), что обеспечивает жесткий контроль за действиями оператора.

    Необходимо обратить внимание, что в режиме ввода/вывода параметров с идентификацией их по символьным обозначениям доступны только те параметры, которые включены в соответствующие списки. Впрочем, наличие свободно программируемых списков позволяет включить в них любые параметры.

    6.4 Просмотр архивов

    Для вывода значений архивных параметров необходимо войти в пункт меню Архив. При этом, после нажатия клавиши Д на табло выводится меню архивов:

    К

    О

    г

    д

    а

    ?

    W

    м

    V

    О

    Т

    Р

    Если курсор находится в одной из крайних позиций меню, то после нажатия той из клавиш => или <=■, которая указывает за пределы табло, на него будут выведены невидимые до этого пункты. Полное меню архивов представлено на рисунке 6.1 и ниже в таблице 6.2.

    Таблица 6.2 - Меню архивов

    Пункт меню

    Пояснения

    Когда?

    Начало просмотра

    В этом пункте меню задаются дата и время, от которых начинается просмотр всех архивов; причем, если указываются прошедшие дата и время, то просмотр возможен в обоих направлениях по времени. Это сделано для удобства, поскольку глубина архивов велика. При входе в этот пункт меню сначала всегда устанавливается текущее время, которое затем можно изменить.

    Отчет

    Печать отчета

    В этом пункте меню запускается печать стандартных отчетных форм за сутки или за месяц по выбранному потребителю или трубопроводу.

    НСа

    Нештатные ситуации

    Вход в архив регистрации сообщений о нештатных ситуациях. Каждый элемент архива включает код нештатной ситуации, краткое текстовое пояснение и полную дату появления или устранения конкретной НС.

    ИПа

    Регистрация изменений параметров

    Вход в архив регистрации изменений значений настроечных параметров при опломбированном приборе. Каждый элемент архива включает код изменяемого параметра, новое значение параметра и дату, когда сделано изменение.

    tn

    Перерывы в электропитании

    Вход в архив, содержащий информацию о полной дате пропажи электропитания и его продолжительности в часах.

    tn

    Время работы узла учета

    Вход в архив, содержащий информацию о полном времени работы узла учета.

    t3n

    Время перерывов в электропитании на заданном интервале времени (час, сутки, месяц)

    Время работы при функциональных отказах на заданном интервале времени (час, сутки, месяц)

    tHH

    Время работы при недостоверных измерениях (разность температур теплоносителя в подающем и обратном трубопроводах меньше заданной или параметры теплоносителя не соответствуют допустимым) на заданном интервале времени.

    tmax

    Время работы при расходе больше максимального на заданном интервале времени.

    tmin

    Время работы при расходе меньше минимального на заданном интервале времени.

    tpa6

    Время штатной работы на заданном интервале времени.

    T

    Температура теплоносителя

    Вход в архив, содержащий средние значения температуры теплоносителя по трубопроводам, температуры холодной воды и температуры наружного воздуха.

    Пункт меню

    Пояснения

    Р

    Давление теплоносителя

    Вход в архив, содержащий средние значения давления теплоносителя по трубопроводам, давления холодной воды и атмосферного давления.

    ДпА1

    Дополнительные измеряемые параметры

    Вход в архив, содержащий средние значения параметров, измеряемых дополнительными датчиками (первая группа датчиков)

    ДпА2

    Дополнительные измеряемые параметры

    Вход в архив, содержащий средние значения параметров, измеряемых дополнительными датчиками (вторая группа датчиков)

    М

    Масса теплоносителя по трубопроводам, производительные (ГВС) или непроизводительные утечки в магистрали.

    V

    Объем теплоносителя по трубопроводам

    W

    Тепловая энергия по трубопроводу или схеме потребления.

    При входе в меню архивов выбранным оказывается пункт Когда? Если войти в этот пункт меню, то можно указать время начала просмотра архивов:

    д

    а

    т

    а

    0

    3

    -

    0

    2

    -

    0

    7

    в

    Р

    е

    м

    я

    1

    9

    4

    4

    2

    0

    Первоначально на табло отображаются текущие дата и время. Далее, стрелками '=>, 43 можно перемещать курсор, а стрелками -б, О' можно "прокручивать" цифры в соответствующей позиции, устанавливая таким образом дату и время начала просмотра архивов. Следует иметь ввиду, что изменение, например, значений минут, приводит, в общем случае, к изменению цифр и в других позициях: то есть изменяются время и дата в целом. Курсор переходит из крайней позиции справа на верхней строке на крайнюю позицию слева нижней строки по нажатию клавиши '=>. Так же осуществляется переход с нижней строки на верхнюю. После установки времени начала просмотра следует вернуться в меню архивов по клавише МЕНЮ и выбрать нужный пункт.

    После выбора необходимого пункта меню, например Т, и нажатии клавиши -О- на табло выводится меню IV уровня для выбора временнОй характеристики архива: часовой, суточный, за месяц. Кроме того, установив курсор на поле номера трубопровода, с помощью клавиш -О- или 1} можно изменять его значение.

    Т

    т

    0

    1

    ч

    а

    с

    с

    У

    т

    м

    е

    с

    При выборе необходимого пункта и нажатии клавиши -б на табло выводится первое значение параметра из архива, например:

    Т

    (

    с

    )

    т

    0

    1

    =

    6

    7

    5

    4

    5

    с

    0

    3

    -

    0

    2

    -

    0

    7

    /

    0

    0

    При нажатии на клавишу -б будет выведено следующее, более раннее, значение, а при нажатии Д - предыдущее.

    Если просматриваются архивы нештатных ситуаций (НСа) или перерывов электропитания (tn), то при входе в соответствующий пункт меню сразу выводится ближайший по времени элемент архива, поскольку в этих случаях нет дополнительного разбиения архивов на часовые, суточные и за месяц.

    Если при просмотре архива НСа или ИПа нажать клавишу ■=>, то на табло будет выведено краткое текстовое пояснение по зафиксированной НС или измененному параметру. Заканчивается просмотр архива по клавише МЕНЮ.

    Если на некотором интервале времени была зафиксирована нештатная ситуация, то соответствующий элемент архива может быть помечен символом который, при выводе на табло, будет располагаться правее символа "=" (см. параметр 015).

    При перерывах питания, если прибор находится в состоянии "защита выключена", соответствующие элементы архивов не вычисляются и по ним выводится сообщение Нет данных. Далее, средние значения температуры и давления теплоносителя могут вычисляться (см. описание параметра 115) либо независимо от величины расхода по трубопроводу, либо только при расходе большем, чем значение уставки на отсечку самохода; во втором случае при перекрытии трубопровода соответствующие элементы архивов не вычисляются и по ним тоже выводится сообщение Нет данных Если прибор опломбирован, то при перерывах питания вычисления ведутся по константам массового расхода, температуры и давления.

    Если после работы с некоторым архивом (например, W) нажать клавишу МЕНЮ и затем выбрать другой архив (например, М), то просмотр его начнется с того момента времени, на котором закончился просмотр предыдущего архива. Разумеется, время начала просмотра изменить, вновь войдя предварительно в пункт Когда?

    7 Режимы работы тепловычислителя

    7.1 Режим настройки

    Функционирование прибора возможно в трех режимах: штатный рабочий режим, режим поверки и режим настройки.

    В режим настройки вычислитель автоматически переходит после начальной загрузки резидентного программного обеспечения (ПО). Основное меню при этом приобретает следующий вид.

    п

    р

    и

    б

    О

    р

    С

    п

    1

    С

    п

    2

    С

    п

    3

    н

    а

    с

    т

    р

    О

    й

    к

    а

    Надпись "Настройка" мигает. В режиме настройки проводятся все операции, связанные с регулировкой прибора. В этом режиме возможен ввод/вывод настроечных параметров, пуск на счет, проверка архивирования и т.д. Работа с прибором в режиме настройки ничем не отличается от работы в штатном режиме (см. ниже п.5.5.3) за исключением того, что глубина архивов при работе в режиме настройки невелика по сравнению с рабочим режимом: 25 часовых записей, 3 суточных записи, 2 месячных записи, 16 асинхонных записей. В процессе проверок возможен переход из режима настройки в рабочий режим или режим поверки и обратно. Переход из одного режима в другой возможен только при остановленном счете и выключенной защите. При выходе из режима настройки настроечные параметры устанавливаются в значения по умолчанию, а настроечные архивы стираются. Для перехода в режим настройки нужно войти в пункт меню Тест и выбрать пункт НБД (настроечная база данных); для перехода в режим поверки нужно войти в пункт меню Тест и выбрать пункт ПБД (поверочная база данных); для перехода в штатный рабочий режим нужно войти в пункт меню Тест и выбрать пункт ШБД (штатная база данных).

    Режим настройки можно рекомендовать для проверки правильности значений настроечных параметров конкретного узла учета, т.е. все отладить в режиме настройки, затем считать все настроечные параметры, перейти в штатный режим работы и ввести отлаженный список параметров в качестве рабочей базы данных. Это позволит исключить режим отладки в штатном режиме и, соответственно, исключить в рабочих архивных записях неправильных данных. Данное обстоятельство является важным, поскольку рабочие архивы не стираются.

    7.2 Режим поверки

    Режим поверки используется в совокупности с режимом настройки при проведении всех видов поверок. Для перехода в режим поверки нужно при выключенной защите остановить вычисления, если таковые велись, войти в пункт меню и выбрать пункт ПБД (поверочная база данных).

    Основное меню при этом приобретает следующий вид:

    П

    Р

    и

    б

    о

    Р

    С

    п

    1

    С

    п

    2

    С

    п

    3

    П

    о

    в

    е

    Р

    к

    а

    Надпись "Поверка " мигает. В режиме "Поверка" и режиме "Настройка" используются одни и те же архивы. При выходе из режима архивы стираются и загружается база данных того режима, в который осуществляется переход. Характерным для режима поверки является то, что время интегрирования принудительно ограничено значением параметра 027н01 и, по умолчанию, составляет 6 минут. По окончании 6 минут с момента пуска на интегрирование прибор останавливает счет и на табло выводится сообщение:

    т

    е

    X

    н

    О

    л

    О

    г

    и

    ч

    е

    с

    к

    и

    й

    р

    е

    ж

    и

    м

    3

    а

    в

    е

    Р

    ш

    е

    н

    !

    Интегрирование прерывается при включении защиты или перерыве в электропитании.

    Фиксированное время интегрирования используется для оценки точности вычислений в процессе поверки. Работа в режиме излагается в разделе 9.

    7.3 Рабочий штатный режим

    • 5.5.3.1 Характерным для штатного режима работы является то, что при входе/выходе из режима сохраняются значения настроечных параметров (база данных - БД) и архивы. Как указывалось выше, для перехода в штатный рабочий режим нужно войти в пункт меню Тест и выбрать пункт ШБД (штатная база данных).

    • 5.5.3.2 Если БД дополнительно защищена паролем (см. параметр 001), то ее изменение невозможно. При снятом пароле БД может быть изменена, в том числе, в результате приведения настроек в исходное состояние (п.5.9)

    • 5.5.3.3 Пуск, остановка и сброс показаний вычислителя

    Для того, чтобы прибор вычислял массу теплоносителя и тепловую энергию, необходимо выполнить процедуру пуска. Пуск и остановка могут быть выполнены только в состоянии прибора "Защита выключена" (см. раздел 3). После пуска на счет прибор должен быть переведен в состояние "Защита включена" за исключением работы в режимах поверки и настройки.

    Глобальные счетчики - это ячейки памяти, где хранятся вычисляемые нарастающим итогом с момента пуска на счет значения массы и объема теплоносителя по трубопроводам, значения массы утечек по магистралям, значения энергии по трубопроводам и магистралям. Очистка (сброс) счетчиков возможна только при выключенной защите. Для выполнения процедур пуска, остановки или сброса глобальных счетчиков выбирают пункт меню Прибор, входят в него, нажимая клавишу Д, и в меню уровня 11 входят в пункт меню Вычисл. При этом, на табло будет выведено:

    П

    У

    с

    к

    П

    Р

    о

    с

    м

    О

    т

    р

    С

    б

    Р

    о

    с

    Далее нажимается клавиша Д. На табло выводится запрос на подтверждение операции: Выполнить пуск? Для подтверждения следует нажать клавишу ВВОД. В случае выполнения операции пуска на счет табло примет следующий вид:

    С

    т

    О

    п

    П

    Р

    О

    с

    м

    О

    т

    р

    С

    б

    р

    О

    с

    То есть, пункт меню Пуск заменяется на пункт Стоп. Попытка осуществить пуск или остановку счета при опломбированном приборе приводит к появлению на табло сообщения Защита!. Через 1-2 секунды сообщение снимается и восстанавливается прежний вид табло.

    Ранее было отмечено, что прибор контролирует необходимость ввода некоторых параметров (см. раздел 4.1). Поэтому, если какой-то из контролируемых параметров не введен, то пуск не производится, а на табло выводится на 1-2 секунды сообщение:

    д

    О

    п

    о

    л

    н

    и

    т

    е

    б

    а

    3

    У

    д

    а

    н

    н

    ы

    X

    !

    Затем на табло выводится кодовое обозначение параметра, значение которого нужно ввести, например:

    0

    2

    1

    ?

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    -

    Е

    Далее нужно набрать и ввести значение параметра так, как это было описано выше. Если значения остальных параметров введены правильно, то пуск осуществится и на табло будет выведена информация подобная той, что выводится при пуске на счет. В противном случае прибор предложит ввести значение следующего контролируемого параметра и т.д.

    При попытке пуска на счет прибор также контролирует и некоторые другие ситуации с выводом соответствующих сообщений и блокированием пуска.

    Контролируется, например, реализуемость алгоритма вычислений и если он не реализуем, выводится сообщение: "Ошибка описания магистрали 301п*. Одна из возможных причин - описывается система с водоразбором, а в каком-то трубопроводе не указан датчик расхода.

    Контролируется правильность ссылок на описание датчика, например, описан датчик давления по каналу 032к*, а на него делаются ссылки и по каналу измерения давления и по каналу измерения температуры: 113т*н01=032к* и 114т*н01=032к*. В этом случае выводится сообщение: "Разные ссылки на канал 032к*".

    Если датчик не описан, а на него есть ссылка, то выводится, например, сообщение: "Нет измерения в канале 114т* нО 1".

    Если по каналу, например, измерения температуры делается ссылка на датчик давления, выводится сообщение типа: "Несоответствие каналу 114т*н01"

    Для остановки счета нужно при снятой защите прибора нажатием клавиши Д войти в пункт меню Стоп. При этом на табло будет выведено сообщение Выполнить стоп?. Для подтверждения следует нажать клавишу ВВОД.

    Для сброса глобальных счетчиков при снятой защите прибора следует выбрать пункт меню Сброс и войти в него. При входе в пункт меню Сброс прибор требует подтверждения Выполнить сброс?

    Для подтверждения следует нажать клавишу ВВОД. При этом будут обнулены значения глобальных счетчиков; архивные значения не удаляются.

    Для просмотра текущих значений параметров следует войти в пункт меню Просмотр. При этом табло примет следующий вид:

    т

    1

    т

    2

    т

    3

    т

    4

    т

    5

    т

    6

    т

    7

    То есть, на табло как пункты меню выводятся обозначения обслуживаемых трубопроводов и потребителей, описанных в параметре 031. С помощью клавиш 43 можно получить доступ к невидимым здесь пунктам меню, если таковые существуют.

    Входя по клавише Д в соответствующий пункт меню, можно просмотреть текущие значения измеряемых и вычисляемых параметров.

    7.4 Контроль нуля и диапазона датчиков

    В процессе работы прибора в комплекте с преобразователями перепада давления и давления возникает проблема контроля и корректировки смещения нулей и диапазонов измерений датчиков (под корректировкой диапазона понимается вычисление поправки на крутизну характеристики соответствующего датчика). Прибор поддерживает режим контроля нулей и диапазонов датчиков, хотя следует иметь в виду, что для осуществления контроля нужно создать физические условия, при которых выходной сигнал того или иного датчика должен быть равен нулю (контроль нуля) или некоторому заданному значению, например, верхнему пределу диапазона (контроль диапазона). Подробная процедура контроля датчиков может быть разработана только применительно к конкретным типам датчиков, а поскольку тепловычислитель может работать с различными первичными преобразователями, то здесь излагаются только общие подходы.

    Например, для контроля нуля датчика перепада давления при рабочем давлении открывают вентиль соединительной трубки, уравнивают давления в "плюсовой" и "минусовой" камерах преобразователя перепада давления. Для контроля нуля датчиков перепада давления и датчиков избыточного давления при атмосферном давлении закрывают отсечные вентили и открывают вентили, соединяющие камеры датчиков с атмосферой. Для контроля диапазона датчиков перепада давления и избыточного давления "минусовая" камера соединяется с атмосферой, а в "плюсовую" подается под известным давлением газ (например, азот). Контроль нуля и диапазона датчиков расхода возможен, как правило, только в условиях испытаний на специальных стендах и здесь он не рассматривается.

    Принятая здесь последовательность контроля датчиков по трубопроводу следующая: первый перепада давления, второй датчик перепада давления (если он есть), третий датчик перепада давления (если он есть), датчик давления (если он есть), 1-й и 2-й дополнительные датчики (если они есть и им назначены преобразователи давления или перепада давления). Контроль датчиков по системному каналу производится в следующей последовательности: датчик давления холодной воды (если он есть), датчик атмосферного давления (если он есть). Для входа в режим контроля нулей и диапазонов необходимо в меню I уровня выбрать пункт СкД и войти в него, нажав клавишу Д; ниже показан вид табло при входе в пункт меню СкД:

    С

    и

    с

    т

    т

    1

    т

    2

    т

    3

    т

    4

    В архив ИПа записываются значения параметров смещения нуля и значения крутизны на момент входа в режим; при наличии принтера печатается квитанция о начале контроля нулей и диапазонов датчиков по трубопроводам.

    Далее следует выбрать системный канал или трубопровод клавишами '=>, Д. На табло выводится перечень контролируемых параметров, например:

    К

    н

    т

    р

    А

    Р

    К

    н

    т

    р

    р

    Далее клавишами Д выбирается конкретный параметр для контроля нуля и/или диапазона. При входе в режим контроля нуля и крутизны датчиков системного канала значения всех измеряемых параметров по системному каналу запоминаются и по ним ведутся вычисления в течение всего времени нахождения в данном режиме.

    При входе в режим контроля нуля по какому-либо трубопроводу запоминаются значения массового расхода и параметров, измеряемых дополнительными датчиками и по этим константам ведутся вычисления. При этом, если фактически вычисленный расход в процессе контроля нулей датчиков становится больше запомненного, то он принимается за константу для дальнейших вычислений. При рестарте режим контроля нуля снимается. В режиме контроля нуля сообщения о НС не формируются.

    Далее клавишами '=>, Д выбирается конкретный параметр для контроля нуля и/или диапазона. При этом на табло выводится сообщение:

    р

    е

    ж

    и

    м

    к

    О

    н

    т

    р

    О

    л

    я

    н

    У

    л

    я

    Затем на табло выводится текущее значение контролируемого параметра, например, перепада давления, измеряемого по данному трубопроводу в формате вывода параметра по списку:

    А

    р

    1

    т

    1

    =

    0

    0

    0

    1

    к

    П

    а

    Значение параметра выводится без учета поправки на смещение нуля.

    Для контроля смещения нуля следует обеспечить условия, при которых выходной сигнал датчика должен быть равен нулю (см. выше) и наблюдать за изменением выведенного значения параметра. Через некоторое время (оно определяется опытным путем), значение параметра должно установиться. При необходимости, следует произвести регулировку нуля в соответствии с документацией на датчики.

    Если известно, что крутизна характеристики датчика не зависит от смещения нуля и если выявленное смещение не превосходит 3% от верхнего предела диапазона измерений, то можно не производить точной регулировки, а запомнить смещение нуля. Для этого нужно после установления показаний параметра нажать клавишу ВВОД. На табло будет выведено значение смещения нуля; для рассматриваемого здесь примера это будет выглядеть так:

    I

    С

    М

    К

    0

    1

    =

    0

    0

    0

    1

    к

    П

    а

    В этом примере ICMkOI - смещение нуля датчика с выходным токовым сигналом по первому каналу, который описан как датчик перепада давления (см. описание параметра 032к*н06).

    Если значение смещения нуля случайно оказалось больше 3% от верхнего предела диапазона, то запоминания не произойдет, обозначение параметра не изменится, а на табло будет выведено на 2-3 секунды сообщение: "Смещение вне допуска". В этом случае нужно дополнительно отрегулировать "нуль" датчика и, при необходимости, нажать клавишу ВВОД для запоминания оставшегося смещения.

    После контроля и, возможно, регулировки нуля датчика можно либо перейти к контролю его диапазона, либо перейти к контролю нуля другого датчика. Для обеспечения контроля нуля другого датчика нужно нажать клавишу МЕНЮ, затем выбрать новый контролируемый параметр и повторить описанную выше процедуру. Для перехода к контролю диапазона датчика нужно нажать клавишу Д.

    На табло на 1-2 секунды выводится:

    р

    е

    ж

    и

    м

    к

    о

    н

    т

    Р

    о

    л

    я

    Д

    и

    а

    п

    а

    3

    о

    н

    а

    Затем на табло появится запрос на ввод значения диапазона. Для рассматриваемого здесь примера это будет выглядеть следующим образом

    I

    О

    п

    Р

    к

    0

    1

    ?

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    Е

    В данном примере ЮПРк01 - задаваемое значение диапазона для датчика с токовым выходом по первому каналу. Нужно набрать величину задаваемого диапазона и нажать клавишу ВВОД, например:

    I

    О

    п

    Р

    к

    0

    1

    9

    4

    0

    0

    1

    2

    3

    4

    5

    6

    7

    8

    9

    Е

    Вводимая величина должна быть по возможности близка к верхнему пределу диапазона измерений. Следует отметить, что вводимое значение диапазона должно быть выражено в тех же единицах измерения, в каких выводятся значения соответствующего измеряемого параметра.

    После ввода значения диапазона на табло выводится значение измеряемого параметра с учетом откорректированного смещения нуля (и, для датчика давления, за вычетом поправки на высоту столба разделительной жидкости), например:

    А

    Р

    1

    т

    1

    =

    4

    0

    0

    0

    3

    к

    П

    а

    Далее следует задать по входу датчика требуемое внешнее воздействие (здесь, перепад давления), по величине равное введенному значению диапазона.

    Корректировка диапазона сводится к определению поправки на крутизну характеристики соответствующего датчика. Поправка же вычисляется путем деления измеренного значения параметра на заданное значение диапазона.

    Для корректировки диапазона следует нажать клавишу ВВОД. При этом, если измеренное и заданное значения диапазона отличаются не более, чем на ±3 %, то будет рассчитана поправка на крутизну соответствующего датчика и измеренное значение будет приведено к заданному. При этом на табло будет выведено значение поправки на крутизну, например, для данного случая:

    I

    к

    р

    к

    0

    1

    =

    0

    9

    9

    9

    9

    2

    5

    В данном примере IKPkOI -вычисленное значение поправки на крутизну датчика с токовым выходом по первому каналу.

    Если же измеренное и заданное значения диапазона отличаются более, чем на ±3 %, то на табло выводится сообщение: Крутизна вне допуска. Это означает, что требуется специальная регулировка соответствующего датчика.

    Для выполнения процедуры контроля нулей и диапазонов других датчиков по данному трубопроводу, например, второго или третьего датчика перепада давления или датчика давления, нужно нажать клавишу МЕНЮ, перейти в режим контроля нуля следующего по списку датчика и повторить все процедуры.

    В зависимости от того, какой датчик контролируется, на табло могут выводиться разные символьные обозначения:

    по системному каналу: Рб - для датчиков атмосферного давления;

    Рхв - для датчиков давления холодной воды;

    по трубопроводам: АР 1т*, АР2т*, АРЗт* - для датчиков перепада давления;

    Рт*- для датчиков давления;

    Рд1т*(или АРд1т*), Рд2т* (или АРд2т*) - для дополнительных датчиков по трубопроводу.

    При необходимости контроля датчиков по другому трубопроводу повторяется процедура выбора трубопровода и т.д.

    По окончании процедуры контроля датчиков следует нажать клавишу МЕНЮ. При этом будет напечатана соответствующая квитанция и сделана запись в архив ИПа.

    7.5 Вывод информации на принтер

    • 7.5.1 Наибольшее распространение имеют принтеры персональных компьютеров. Поэтому в приборе обеспечивается возможность подключения именно таких устройств. Как правило, они всегда имеют параллельный интерфейс CENTRONICS, а иногда еще дополнительный последовательный интерфейс RS232C. Основное требование к принтерам: они должны быть постоянно настроены на 866 кодовую страницу.

    В случае использования параллельного интерфейса подключение производится через специальный адаптер АПС43. Принтер подключается к адаптеру стандартным кабелем для соединения принтера с компьютером, а адаптер в свою очередь подключается к прибору двухпроводной линией, длина которой может достигать нескольких километров. Эта линия выполняет функции информационной магистрали, к которой можно подключить и другие приборы. Все подключенные приборы совместно могут использовать один принтер. Дополнительно адаптер имеет розетку, в которую включается кабель питания принтера, что позволяет автоматически включать принтер только на период вывода информации. Принтер, имеющий интерфейс RS232C, можно непосредственно без адаптера подключить к прибору. Однако расстояние такого подключения не должно превышать 1015 метров, и в этом случае принтер не может работать как групповое устройство. Он обслуживает только прибор, к которому подключен.

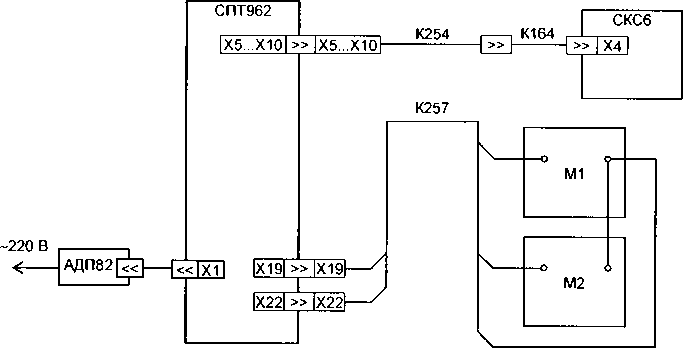

    Рассмотренные выше варианты подключения являются стационарными. Они обеспечивают печать информации в момент ее формирования. В то же время практически вся информация сохраняется в достаточно глубоких архивах, из которых может быть распечатана и позже по команде оператора. Для этого в приборе обеспечивается временное подключение принтера. Оно осуществляется через оптический порт. Используется принтер с интерфейсом RS232C, к которому подключен адаптер АПС73 (оптическая головка).

    Порядок действий при временном подключении таков. Оператор располагает принтер вблизи прибора, включает его и устанавливает оптическую головку в гнездо АПС72, расположенное на лицевой панели прибора. Далее выбирается пункт меню Порт и нажимается клавиша Д. На табло появляется сообщение Оптопорт включен.

    Далее выбирается объект для вывода на принтер, например, отчет за сутки из меню Отчет и нажимается клавиша ВВОД. Прибор запрашивает Вывод в оптопорт? и, получив подтвержение повторным нажатием клавиши ВВОД, выводит информацию на печать через оптопорт. При этом любое оборудование, подключенное к прибору стационарно по интерфейсу RS232C, временно отключается. Передача производится на скорости, заданной в параметре 003 для внешнего интерфейса (третий символ слева в значении параметра 003). Формат байтов: один стартовый бит, восемь информационных, один столовый. Контрольный бит не используется. Если в течение 2 минут вывод на временный принтер отсутствует, то автоматически восстанавливается подключение стационарного оборудования.

    Регистрация значений отдельных параметров или их списков возможна либо в автоматическом режиме, либо по команде оператора. Общим для всех видов сообщений, выводимых на принтер, является то, что они всегда содержат дату и время печати, номер прибора, задаваемый параметром 008, и порядковый номер сообщения (квитанции).

    При печати значений отдельных параметров или списка всегда печатается символическое обозначение параметра и его кодовое обозначение (адрес), архивные значения сопровождаются значением времени занесения в архив.

    Периодичность печати того или иного списка в автоматическом режиме указывается в самом списке. Там же указывается перечень событий, при наступлении которых список распечатывается автоматически (см. описание параметра 045)

    Возможна также печать данных по специально составленной форме; в приложении Б приведены формы печати отчета за сутки и за месяц и формы печати архивных значений отдельных параметров. Перечень печатаемых отчетов и периодичность их печати задается параметром 015. Кроме того, в параметре 015 указывается печатать отчеты с переводом страницы или подряд на рулонную бумагу.

    Ниже описывается процедура вывода значений параметров на печать по команде оператора.

    • 7.5.2 Печать значений параметров.

    Для печати значения параметра по команде оператора, необходимо вывести его на табло и нажать на клавишу ВВОД. На табло будет выведен один из запросов (в зависимости от того, по какому из интерфейсов подключен принтер): Вывод в оптопорт?, Вывод по RS232C?, Вывод по RS485?.

    При повторном нажатии клавиши ВВОД производится печать.

    • 7.5.3 Печать списков

    Для печати значений всех параметров, включенных в список, следует выбрать нужный пункт в меню I уровня, например, пункт Сп1, и дважды (см. выше) нажать на клавишу ВВОД.

    • 7.5.4 Печать стандартных отчетов по архивным данным.

    Если войти в пункт Отчет меню III уровня, то можно выбрать потребителя (магистраль) или трубопровод и отпечатать отчет о параметрах энергопотребления по архивным данным за выбранные сутки или месяц по одной из форм приложения Б. Отчет печатается за ближайший по времени (к той дате, которая установлена в пункте Когда?) прошедший расчетный период (за расчетные сутки или расчетный месяц). Если ни один из потребителей или трубопроводов не описан в параметре 031, то вход в данный пункт блокируется. При входе в пункт Отчет табло имеет следующий вид:

    О

    т

    0

    1

    с

    У

    т

    м

    е

    с

    Клавишами Д, Д выбирается номер потребителя или трубопровода, а клавишами ■=>, <=" выбирается отчет за сутки или месяц. Отчет печатается при двойном нажатии клавиши ВВОД.

    Если войти в один из пунктов НСа (архив сообщений о нештатных ситуациях), или tn (архив времени перерывов в электропитании) или в любой другой архив меню III уровня и дважды нажать клавишу ВВОД, то отпечатается справка по соответствующему архиву по форме, приведенной в приложении Б. Если печать невозможна (нет принтера или он неисправен), то появится и через секунду исчезнет сообщение: "Нет ресурса".

    7.6 Тестирование функциональных групп

    • 7.6.1 Пункт Тест меню II уровня предназначен для проверки и настройки функциональных групп, а также для загрузки поверочной базы данных. При нажатии клавиши Д в этом пункте раскрывается дополнительное меню III уровня, описанное ниже в табл.5.3.

    Для выполнения той или иной проверки нужно войти в соответствующий пункт меню (нажать клавишу Д) и выполнить действия, указанные в таблице 5.3 или ниже в данном разделе. В данном разделе описывается, как нужно работать с прибором при выполнении тех или иных проверок, но не приводятся нормы точности - это сделано в методике поверки прибора и в инструкциях по настройке.

    Таблица 7.1 - Меню тестирования

    Пункт меню

    Пояснения

    АВВ

    Функциональная группа ввода аналоговых и дискретных сигналов.

    Нажимая на клавишу Д последовательно выводят значения измеряемых токов или сопротивлений на входных контактах прибора, или значения частоты следования импульсов и количества импульсов по числоимпульсным входам. Проверка заключается в сравнении (см. ниже в данном разделе) показаний прибора с показаниями стенда СКС6, предназначенного для испытаний и поверки прибора.

    RS485-1

    RS485-2

    Интерфейс RS485-1 для объединения приборов в сеть и для связи с внешними устройствами; RS485-2 - для подключения адаптеров-расширителей (только для модели СПТ962).

    Прибор должен быть предварительно отключен от магистрали. При нажатии на клавишу б- выполняется проверка типа "сам на себя". Если нарушений не обнаружено, то на индикацию выводится "Тест RS485 прошел". В противном случае выводится -"Отказ". После проверки автоматически выполняется перевод всех интерфейсных средств в исходное состояние. Выход из режима - по клавише МЕНЮ.

    RS232C

    Интерфейс RS232C для связи с внешними устройствами.

    При замыкании попарно контактов 2, 3 и 4, 5 и нажатии на клавишу б- выполняется проверка типа "сам на себя". Если нарушений не обнаружено, то на индикацию выводится "Тест RS232C прошел". В противном случае выводится сообщение об ошибке. После проверки автоматически выполняется перевод всех интерфейсных средств в исходное состояние. Выход из режима - по клавише МЕНЮ.

    Часы

    Таймер прибора.

    При входе в этот пункт меню прибор переводится в режим генерации импульсов с значением периода следования равным 3 секундам. Период межу импульсами пропорционален периоду следования прерываний от таймера прибора и поэтому используется для контроля точности хода часов. Тестирование часов возможно только при неопломбированном приборе. При входе в пункт меню на табло выводится сообщение "Выполнить тест?". Для подтверждения следует нажать клавишу ВВОД, для отказа и выхода из режима - клавишу МЕНЮ. Для вывода сигналов используются цепи 105, 102 интерфейса RS232C (см. таблицу 9.5). Значение измеряемого периода выводится на табло стенда СКС6.

    ПБД

    Поверочная база данных.

    Для ввода поверочной базы выбирают данный пункт меню и нажимают клавишу Д. На табло должно появиться сообщение: "Перейти в режим поверки?" Для подтверждения следует нажать клавишу ВВОД, для отказа - МЕНЮ. Ввод поверочной базы данных возможен только при снятой защите прибора и остановленном счете.

    НБД

    Настроечная база данных.

    Для ввода настроечной базы выбирают данный пункт меню и нажимают клавишу Д. На табло должно появиться сообщение: "Перейти в настроечный режим?" Для подтверждения следует нажать клавишу ВВОД, для отказа - МЕНЮ. Ввод настроечной базы данных возможен только при снятой защите прибора и остановленном счете.

    ШБД

    Штатная база данных.

    Для ввода штатной базы выбирают данный пункт меню и нажимают клавишу Д. На табло должно появиться сообщение: "Перейти в штатный режим?" Для подтверждения следует нажать клавишу ВВОД, для отказа - МЕНЮ. Ввод поверочной базы данных возможен только при снятой защите прибора.

    • 7.6.2 Тестирование АВВ

    В режиме тестирования каналов измерения токов при последовательном нажатии клавиши Д в верхней строке табло выводятся номера разъемов, к которым подключаются датчики, и значения измеряемых токов, а в нижней строке - значения юстировочных коэффициентов каналов (рисунок 5.2а). В случае ошибок по каналу в качестве значения выводится минус 1 мА.

    В режиме тестирования каналов измерения сопротивлений при последовательном нажатии клавиши -О в верхней строке табло выводятся номера разъемов и значения измеряемых сопротивлений, а в нижней строке - значения юстировочных коэффициентов каналов (рисунок 5.26). В случае ошибок по каналу (например, обрыв линий связи) в качестве значения выводится 999.99 Ом.

    В режиме тестирования каналов числоимпульсных сигналов при последовательном нажатии клавиши -0 в верхней строке табло выводятся номера разъемов, к которым подключаются датчики, и значения частот следования импульсов, а в нижней - количество импульсов с момента начала тестирования конкретного канала (рисунок 5.2в). Счетчик импульсов можно обнулить, нажав клавишу СБРОС.

    Рисунок 7.1 - Табло в режиме тестирования АВВ:

    а) тестирование токовых входов (XI1 - номер разъема одного из токовых входов);

    б) тестирование входов сопротивлений;

    в) тестирование числоимпульсных входов

    7.7 Приведение настроек в исходное состояние

    В процессе эксплуатации необходимо учитывать, что не предусмотрена процедура принудительного приведения пользователем настроек прибора в исходное состояние, которое они имели при выпуске из производства. Любое изменение настроек возможно только путем ввода тех или иных значений настроечных параметров. Не предусмотрено также стирание архивных данных.

    8 Безопасность

    Тепловычислители не содержат электрических цепей, работающих под напряжением, превышающим 70 В постоянного тока, и не предствляют опасности для оператора в части поражения электрическим током (ТР ТС 004/2011, ГОСТ 12.2.091-2012).

    Источник постоянного тока, используемый для организации внешнего питания тепловычислителя, должен иметь встроенную защиту от короткого замыкания в цепи нагрузки, а его выходные цепи должны быть гальванически изолированы от сети питания.

    9 Подготовка к работе и порядок работы

    9.1 Общие указания

    После распаковки тепловычислителя необходимо проверить его комплектность на соответствие паспорту. Затем тепловычислитель помещают не менее чем на сутки в сухое отапливаемое помещение; только после этого его можно вводить в эксплуатацию.

    На время проведения монтажных работ, когда крышка монтажного отсека снята, следует обеспечить защиту от попадания пыли и влаги внутрь корпуса тепловычислителя. Рекомендуется его установку выполнять в последнюю очередь, по окончании монтажа электрических цепей.

    9.2 Монтаж электрических цепей

    Подключение датчиков и прочего внешнего оборудования к тепловычислителю выполняют многожильными кабелями. После разделки концов кабелей под монтаж их пропускают через установленные на крышке монтажного отсека кабельные вводы, после чего заворачивают накидные гайки настолько, чтобы обеспечить механическую прочность закрепления кабелей и полный обжим уплотнителей для надежной, соответствующей уровню IP54 по ГОСТ 14254-96, защиты от попадания пыли и воды внутрь корпуса. Концы жил закрепляют в штекерах, снабженных зажимами.

    Максимальное сечение каждой жилы составляет 1,5 мм2. Диапазон диаметров используемых кабелей ограничивается конструкцией кабельных вводов: для первого слева на рисунке 3.1 он составляет 3-6,5 мм, для остальных четырех 5-10 мм.

    Для защиты от влияния промышленных помех следует использовать экранированные кабели. В условиях эксплуатации помехи могут быть обусловлены различными факторами, например, работой тиристорных и иных преобразователей частоты, коммутацией мощных нагрузок с помощью реле и контакторов, короткими замыканиями в электроустановках, резкими изменениями нагрузки в электрических распределительных системах, срабатыванием защитных устройств в электрических сетях, электромагнитными полями от радио- и телевизионных передатчиков, токами растекания при разрядах молний и пр. Если в непосредственной близости от оборудования узла учета отсутствуют промышленные агрегаты, способные порождать подобные факторы возникновения помех, допускается использовать неэкранированные кабели.

    Рабочее заземление экрана кабелей должно выполняться только в одной точке, как правило, на стороне тепловычислителя. Оплетки должны быть электрически изолированы по всей длине кабеля, использование их для заземления корпусов датчиков и прочего оборудования не допускается.

    Подключение внешних цепей выполняют согласно таблицам 9.1 -9.6 к штекерам, снабженным маркировкой номеров контактов и позиционной маркировкой. К покабельному распределению цепей специальных требований не предъявляется, оно определяется соображениями экономичности и удобства монтажа.

    В качестве внешнего источника питания тепловычислителя и используемого совместно с ним оборудования рекомендуется использовать сетевые адаптеры1 АДП82 либо иные блоки питания, соответствующие требованиям стандартов электромагнитной совместимости и безопасности. Для питания датчиков с выходным сигналом 4-20 мА могут применяться как индивидуальные источники, так и несколько групповых или один общий.

    Длины линии связи не должны превышать: 10 м для оборудования с интерфейсом RS232 и 1 км для оборудования с интерфейсом RS485.

    Сопротивление каждого провода линий связи тепловычислителя с термопреобразователями, с преобразователями с импульсными и токовыми выходными сигналами не должно превышать 250 Ом.

    Электрическое сопротивление изоляции между проводами, а также между каждым проводом и экранной оплеткой или землей должно быть не менее 20 МОм - это требование обеспечивается выбором используемых кабелей и качеством выполнения монтажа цепей.

    При работе с тепловычислителем следует иметь в виду, что:

    • - "минусовые" контакты входных сигналов силы тока соединены между собой на плате прибора;

    • - "минусовые" контакты входных числоимпульсных (частотных) сигналов соединены между собой на плате прибора;

    • - контакты "-I" входных сигналов сопротивления соединены между собой на плате прибора.

    Эти группы цепей гальванически не отделены друг от друга, однако соединять общие контакты, принадлежащие разным группам, не допускается.

    По окончании монтажа электрических цепей следует убедиться в правильности выполнения всех соединений, например, путем их "прозвонки". Этому этапу работы следует уделить особое внимание - ошибки монтажа могут привести к отказу тепловычислителя.

    Таблица 9.1 - Подключение цепей питания

    Цепь

    Контакт

    Внешняя цепь (сетевой адаптер)

    Электропитание

    Х1:1,Х1:2

    (12 ± 2) В постоянного тока

    Таблица 9.2 - Подключение сигналов тока и двухпозиционных

    Цепь п

    рибора

    Внешняя цепь

    Канал

    Контакт

    1

    XI 1:1

    XI 1:2

    Датчик расхода, перепада давления, давления, температуры (или сигнализации)

    2

    Х12:1

    Х12:2

    Датчик расхода, перепада давления, давления, температуры (или сигнализации)

    1 Изготовитель адаптеров - ЗАО НПФ ЛОГИКА, г.Санкт-Петербург.

    Цепь прибора

    Внешняя цепь

    Канал

    Контакт

    3

    Х13:1

    Х13:2

    Датчик расхода, перепада давления, давления, температуры (или сигнализации)

    4

    Х14:1

    Х14:2

    Датчик расхода, перепада давления, давления, температуры (или сигнализации)

    5

    Х15:1

    Х15:2

    Датчик расхода, перепада давления, давления, температуры (или сигнализации)

    6

    Х16:1

    Х16:2

    Датчик расхода, перепада давления, давления, температуры (или сигнализации)

    7

    Х17:1

    Х17:2

    Датчик расхода, перепада давления, давления, температуры (или сигнализации)

    8

    Х18:1

    XI 8:2

    Датчик расхода, перепада давления, давления, температуры (или сигнализации)

    Таблица 9.3 - Подключение сигналов сопротивления

    Цепь п

    рибора

    Внешняя цепь

    Канал

    Контакт

    1

    Х19:1

    Х19:2

    Х19:3

    XI 9:4

    + 1

    + U---г

    -и— 1

    Термопреобразователь сопротивления

    2

    Х20:1

    Х20:2

    Х20:3

    Х20:4

    + Г"

    + и—J

    -и—

    1 —

    Термопреобразователь сопротивления

    3

    Х21:1

    Х21:2

    Х21:3

    Х21:4

    +1

    + U---г

    -и—1 1

    Термопреобразователь сопротивления

    4

    Х22:1

    Х22:2

    Х22:3

    Х22:4

    +1

    + и—г -и—L

    1 —

    Термопреобразователь сопротивления

    Таблица 9.4 - Подключение частотных, импульсных и двухпозиционных сигналов

    Цепь прибора

    Внешняя цепь

    Канал

    Контакт

    1

    Х7:1 Х7:2

    +J)

    Датчик расхода или объема теплоносителя (или датчик сигнализации)

    2

    Х8:1 Х8:2

    +J)

    Датчик расхода или объема теплоносителя (или датчик сигнализации)

    3

    Х9:1 Х9:2

    ’J)

    Датчик расхода или объема теплоносителя (или датчик сигнализации)

    Цепь прибора

    Внешняя цепь

    Канал

    Контакт

    4

    Х10:1

    Х10:2

    Датчик расхода или объема теплоносителя (или датчик сигнализации)

    Таблица 9.5 - Подключение интерфейсных цепей и внешнего оборудования

    Цепь прибора

    Внешняя цепь

    Обозначение

    Контакт

    Обозначение

    Контакт

    Спецификация

    DB9

    DB25

    RS232(102)

    X2:l

    SG

    5

    7

    RS232 (103)

    X2:2

    TxD

    3

    2

    Модем для коммутируемых линий и GSM-

    RS232(104)

    X2:3

    RxD

    2

    3

    RS232(105)

    X2:4

    RTS

    7

    4

    модем

    RS232(106)

    X2:5

    CTS

    8

    5

    SG

    5

    7

    RxD

    2

    3

    RS232(102)

    X2:l

    TxD

    3

    2

    Компьютер (для работы в лабораторных

    RS232(103)

    X2:2

    г RTS

    7

    4

    RS232 (104)

    X2:3

    L CTS

    8

    5

    условиях)

    1- DTR

    4

    20

    L DSR

    6

    6

    RS232(102)

    X2:l

    SG

    5

    7

    RS232(103)

    X2:2

    RxD

    2

    3

    Принтер

    RS232(106)

    X2:5

    DTR

    4

    20

    RS485 (A)

    X3:l

    A

    Двухпроводная магистраль

    RS485 (B)

    X3:2

    В

    —

    —

    RS485 (A)

    X4:l

    A

    Двухпроводная магистраль

    RS485 (B)

    X4:2

    В

    —

    —

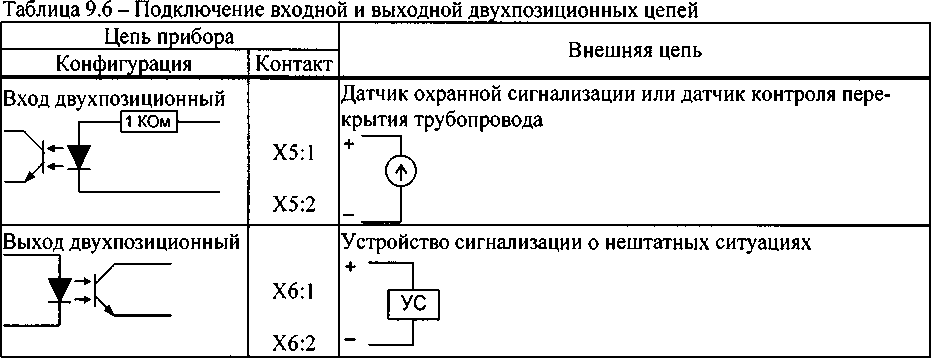

    9.3 Ввод в эксплуатацию

    • 9.3.1 Перечень настроечных параметров и их значения (база данных - БД) должны быть описаны в проекте на узел учета. Примеры баз данных даны в приложении А.

    • 9.3.2 В связи с тем, что в рабочем режиме архивы не стираются, то для предотвращения появления в архивах записей с некорректной информацией рекомендуется предварительно проверить БД в режиме "Настройка" (п.6.5.1). После перехода в режим "Настройка" нужно ввести базу данных с компьютера, используя поставляемое с прибором программное обеспечение, или с клавиатуры по инструкциям раздела 6.2. Порядок ввода настроечных параметров указан в разделе 4.2.

    После ввода базы данных следует произвести пробный пуск прибора на счет по инструкциям раздела 7.5. Если база данных составлена и введена правильно, то прибор начнет вычисления, в противном случае вычислитель будет требовать ввода недостающих данных. Для просмотра базы данных рекомендуется пользоваться списком Сп4.

    • 9.3.3 После успешного пробного пуска следует остановить счет, скопировать и сохранить проверенную базу данных и перейти из режима настройки в штатный режим. После перехода в штатный режим рекомендуется привести настройки прибора в исходное состояние в соответствии с инструкциями раздела 6.9 и затем ввести проверенную базу данных так, как это делалось в режиме настройки. При наличии проверенной БД можно ее не проверять в режиме настройки, а прямо ввести в рабочем режиме.

    • 9.3.4 На заключительном этапе необходимо включить защиту от несанкционированного изменения данных. Для включения защиты данных, при снятой крышке монтажной части, переключатель защиты (рисунок 3.2) переводят в положение ON (состояние "защита включена"). После включения защиты надпись на табло "Защита выключена" снимается автоматически. Затем закрывают крышку и опломбировывают ее навесными пломбами.

    Только в режиме "защита включена" прибор корректно выполняет архивирование данных при наличии перерывов в электропитании.

    10 Диагностика

    Тепловычислитель обладает развитой системой самоконтроля и контроля внешнего оборудования. При отклонении режима работы от заданного может формироваться соответствующее сообщение.

    При возникновении нештатной ситуации (НС) в работе прибора или внешнего оборудования начинает мигать верхний крайний левый разряд табло, идентификатор НС включается в реестр текущих нештатных ситуаций и, с предшествующим ему словом "есть", записывается в архив с указанием времени возникновения, становясь доступным для вывода на табло. При устранении НС идентификатор НС с предшествующим ему словом "нет" также записывается в архив с указанием времени устранения и исключается из реестра.. Процедуры просмотра и печати архивов изложены в 5.4 и 5.7.

    При возникновении некоторых НС возможно также формирование выходного двухпозиционного сигнала (см. параметр 012).

    Перечень возможных сообщений о нештатных ситуациях приведен в таблице 8.1. При этом, некоторые сообщения по умолчанию включены (то есть они формируются при возникновении соответствующей НС), а некоторые выключены. Последнее относится, в основном, к сообщениям о выходе параметров за уставки. Любые сообщения можно перевести из состояния "включено" в состояние "выключено" и наоборот (см. описание параметра 013).

    Настройка по умолчанию - это значения соответствующих элементов параметра 013; здесь это одна (для системного канала), шесть (для потребителей) или двенадцать (для трубопроводов) цифр следующие за двоеточием и определяющие, к какому типу отнесено сообщение: 0 - сообщение не формируется, 1- НС по системному каналу, трубопроводу или потребителю

    Для того, чтобы просмотреть список существующих в данный момент нештатных ситуаций нужно войти в пункт меню НС. При этом на табло будет выведено следующее меню:

    С

    и

    с

    т

    I

    1

    т

    2

    т

    3

    т

    4

    На табло выводятся идентификаторы не всех трубопроводов и потребителей, а только тех, по которым зафиксированы НС. Подведя курсор к соответствующему пункту меню и нажимая клавишу Д можно просмотреть сообщения о всех существующих на данный момент НС, например:

    Н

    С

    5

    4

    =

    т

    0

    1

    -

    Р

    Н

    м

    По клавише ■=> можно вывести краткое поясняющее сообщение, например:

    р

    н

    и

    Ж

    е

    н

    и

    ж

    н

    е

    г

    О

    п

    Р

    е

    Д

    е

    л

    а

    Описание этой НС соответствует строке с номером 54 в таблице 10.1 и элементу 54 параметра 013.

    Сообщение о текущей НС можно сбросить, нажав клавиши <=■ и, затем, ВВОД, но если причина не устранена, через несколько секунд сообщение появится снова.

    При провале напряжения питания ниже допустимого прибор "засыпает" и прекращает вести измерения. При этом на табло предварительно выводится сообщение: "Низкое напряжение". Время провала напряжения для вычислений интерпретируется как время перерыва питания.

    Таблица 10.1 - Сообщения о нештатных ситуациях

    Номер НС

    Идентификатор НС и настройка по умолчанию1

    Пояснение

    00

    с-ПРЦ:1

    Неисправность процессора. Прибор подлежит ремонту

    01

    с-ОЗУ: 1

    Неисправность ОЗУ. Можно попытаться либо просто сбросить сообщение о НС, либо привести настройки прибора в исходное состояние, заново ввести настроечные параметры и осуществить пуск. При многократном появлении неисправности прибор подлежит ремонту.

    02

    с-ФЛЭШ:1

    Неисправность флэш-памяти. Действия те же, что при неисправности ОЗУ.

    03

    с-Р1С:1

    Неисправность контроллера, обслуживающего импульсные входы. Прибор подлежит ремонту

    04

    с-Тайм:1

    Сбой таймера. Возможна потеря данных за час. Следует по архиву НС разобраться, когда произошел сбой, установить точное время и принудительно сбросить НС. При частых появлениях НС прибор подлежит ремонту.

    05

    с-ДТЧ:1

    Неправильное назначение датчиков. В базе данных ошибочно на один и тот же вход назначены датчики разных физических величин

    06

    с-Скд: 1

    Контроль нуля и крутизны датчиков

    Устанавливается и снимается, соответственно, при входе в режим контроля датчиков и выходе из него

    07

    с-Адр 1:1

    Нарушение связи с адаптером 1. Проверить линии связи.

    Проверить интерфейсы RS485, при неисправности - ремонт. Проверить правильность коммуникационных параметров (адрес, скорость).

    08

    с-Адр2:1

    Нарушение связи с адаптером 2. См. выше.

    09

    с-АдрЗ:1

    Нарушение связи с адаптером 3

    10

    с-Адр4:1

    Нарушение связи с адаптером 4

    И

    с-Адр5:1

    Нарушение связи с адаптером 5

    12

    с-Адр6:1

    Нарушение связи с адаптером 6

    13

    с-Адр7:1

    Нарушение связи с адаптером 7

    14

    с-Адр7:1

    Нарушение связи с адаптером 8

    15

    с-ВхК:1

    Есть сигнал на дискретном входе

    16

    с-АВВ:1

    Общая ошибка по аналоговым входам (отказ АЦП)

    17

    с-Батар:1

    Разряд элемента питания таймера. Прибор подлежит ремонту

    18

    с-РбВМ:1

    Рб больше верхнего предела. См. описание датчика по ссылке 037н01

    19

    с-РбНМ:1

    Рб меньше нижнего предела. См. описание датчика по ссылке 037н01

    20

    с-ТхвВМ:1

    Тхв больше верхнего предела. См. описание датчика по ссылке 035н01

    21

    с-ТхвНМ:1

    Тхв меньше нижнего предела. См. описание датчика по ссылке 035н01

    22

    с-РхвВМ:1

    Рхв больше верхнего предела. См. описание датчика по ссылке 036н01

    23

    с-РхвНМ:1

    Рхв меньше нижнего предела. См. описание датчика по ссылке 036н01

    24

    с-ТнвВМ:1

    Тнв больше верхнего предела. См. описание датчика по ссылке 040н01

    25

    с-ТнвНМ:1

    Тнв меньше нижнего предела. См. описание датчика по ссылке 040н01

    26

    с-ОТДХ:1

    Ошибка определения термодинамических характеристик.

    Проверить описание и показания датчиков температуры и давления холодной воды, датчика атмосферного давления.

    27

    c-CNST:l

    Недопустимые значения констант температуры или давления холодной воды, или атмосферного давления.

    28

    с-У1:0

    Сработала 1-я уставка. См. параметр 041

    29

    с-У2:0

    Сработала 2-я уставка См. параметр 042

    1 Настройка по умолчанию - это значения соответствующих элементов параметра 013; здесь это одна (для сис темного канала), шесть (для потребителей) или двенадцать (для трубопроводов) цифр, следующие за двоеточием и определяющие, к какому типу отнесено сообщение: 0 - сообщение не формируется, 1- НС по системному каналу, трубопроводу или потребителю

    Номер НС

    Идентификатор НС и настройка по умолчанию1

    Пояснение

    30

    с-УЗ:0

    Сработала 3-я уставка См. параметр 043

    31

    с-У4:0

    Сработала 4-я уставка См. параметр 044

    32

    T*-Q/gBM:

    111111111111

    Q/g больше верхнего предела. См. описание датчика по ссылке 109т*н01

    33

    T*-Q/gHM:

    111111111111

    Q/g меньше нижнего предела. См. описание датчика по ссылке 109т*н01

    34

    т*-АР1ВМ:

    111111111111

    API больше верхнего предела. См. описание датчика по ссылке 110т*н01

    35

    т*-АР1НМ:

    111111111111

    API меньше нижнего предела. См. описание датчика по ссылке 110т*н01

    36

    т*-АР2ВМ:

    111111111111

    АР2 больше верхнего предела. См. описание датчика по ссылке 110т*н02

    37

    т*-АР2НМ:

    111111111111

    АР2 меньше нижнего предела. См. описание датчика по ссылке 110т*н02

    38

    т*-АРЗВМ:

    111111111111

    АРЗ больше верхнего предела. См. описание датчика по ссылке 110т*н03

    39

    т*-АРЗНМ:

    111111111111

    АРЗ меньше нижнего предела. См. описание датчика по ссылке 110т*н03

    40

    т*-РВМ:

    111111111111

    Р больше верхнего предела. См. описание датчика по ссылке 113т*н01

    41

    т*-РНМ:

    111111111111

    Р меньше нижнего предела. См. описание датчика по ссылке 113т*н01

    42

    т*-ТВМ:

    111111111111

    Т больше верхнего предела. См. описание датчика по ссылке 114т*н01

    43

    т*-ТНМ:

    111111111111

    Т меньше нижнего предела. См. описание датчика по ссылке 114т*н01

    44

    т*-Интег:

    1111111111111

    Ошибка интегрирования. Ошибка вычислений; проверьте базу данных

    45

    т*-ОТДХ:

    111111111111

    Параметры термодинамических характеристик вне области допустимых значений. Температура и/или давление теплоносителя вне области допустимых значений

    46

    t*-GBH4:

    111111111111

    G- некорректные вычисления. Ошибка вычислений; проверьте базу данных

    47

    T*-CNST:

    111111111111

    Недопустимые значения констант по температуре или давлению

    48

    т*-АР1/2: 000000000000

    Нет перехода с API на АР2. См. раздел 2.7.2

    49

    т*-АР2/1: 000000000000

    Нет перехода с АР2 на API. См. раздел 2.7.2

    50

    т*-АР2/3: 000000000000

    Нет перехода с АР2 на АРЗ. См раздел 2 ? 2

    51

    т*-АРЗ/2: 000000000000

    Нет перехода с АРЗ на ДР2. См раздел 2 ? 2

    52

    т*-Отсеч: 000000000000

    Отсечка самохода по AP(Q). См. описание датчиков по ссылке 109т*н01, 110т*н01

    53

    т*-Р/ДР:

    000000000000

    Отношение Р/АР вне диапазона. Измерения по методу переменного перепада давления ведутся при недопустимых условиях

    54

    t*-OG/AP: 000000000000

    Ограничение по G/ДР. Расход или перепад давления меньше ограничения, задаваемого параметром 115

    55

    T*-Re:

    000000000000

    Re - вне диапазона. Измерения по методу переменного перепада давления ведутся при недопустимых условиях

    56

    т*-Д1ВМ:

    000000000000

    Показания Д1 больше верхнего предела (или установлен двухпозиционный сигнал). См. описание датчика по ссылке 122т*н01

    Номер НС

    Идентификатор НС и настройка по умолчанию1

    Пояснение

    57

    т*-Д1НМ: 000000000000

    Показания Д1 меньше нижнего предела. См. описание датчика по ссылке 122т*н01

    58

    т*-Д2ВМ: 00000000000

    Показания Д2 больше верхнего предела (или установлен двухпозиционный сигнал). См. Описание датчика по ссылке 123т*н01

    59

    т*-Д2НМ:

    111111111111

    Показания Д2 меньше нижнего предела. См. описание датчика по ссылке 123т*н01

    60

    т*-У1:

    111111111111

    Сработала 1-я уставка. См. параметр 131т*

    61

    т*-У2:

    111111111111

    Сработала 2-я уставка. См. параметр 132т*

    62

    т*-УЗ:

    000000000000

    Сработала 3-я уставка. См. параметр 133т*

    63

    т*-У4:

    000000000000

    Сработала 4-я уставка. См. параметр 134т*

    64

    т*-У5:

    000000000000

    Сработала 5-я уставка. См. параметр 135т*

    65

    т*-У6:

    000000000000

    Сработала 6-я уставка. См. параметр 136т*

    66

    т*-У7:

    000000000000

    Сработала 7-я уставка. См. параметр 137т*

    67

    т*-У8:

    000000000000

    Сработала 8-я уставка. См. параметр 138т*

    68

    т*-У9*

    000000000000

    Сработала 9-я уставка. См. параметр 139т*

    69

    т*-У10:

    000000000000

    Сработала 10-я уставка. См. параметр 140т*

    70

    T*-D20d20: 000000000000

    Диаметр трубопровода или диафрагмы не соответствует требованиям ГОСТ

    8.586. Предупреждающее сообщение.

    71

    п*-У1:111111

    Сработала 1-я уставка См. параметр 311п*

    72

    п*-У2:000000

    Сработала 2-я уставка См. параметр 312п*

    73

    п*-УЗ:000000

    Сработала 3-я уставка См. параметр 313п*

    74

    п*-У4:000000

    Сработала 4-я уставка См. параметр 314п*

    11 Методика поверки

    11.1 Общие положения

    Настоящая методика распространяется на тепловычислители СПТ962, изготавливаемые по техническим условиям ТУ 4217-095-23041473-2015.

    Поверке подвергается каждый тепловычислитель при выпуске из производства, при эксплуатации и после ремонта. Периодичность поверки при эксплуатации - один раз в Ы РЕ ГОД 4

    Методика ориентирована на автоматизированную поверку; поверитель должен обладать навыками работы на персональном компьютере. Допускается проводить поверку в "ручном" режиме.

    11.2 Операции поверки

    При поверке выполняют внешний осмотр, опробование, проверку защиты данных от изменений и соответствия допускаемым пределам погрешности.

    11.3 Условия поверки

    Испытания проводят при температуре окружающего воздуха: от 18 до 28 °C и относительной влажности от 30 до 80 %.

    11.4 Средства поверки

    При поверке используются средства измерений и оборудование1:

    • - стенд СКС6 (РАЖГ.441461.021 ПС).............................................................1 шт.

    • - коннектор К164 (РАЖГ.685611.212 ПС, в комплекте СКС6).......................3 шт.

    • - коннектор К196 (РАЖГ.685611.245 ПС).......................................................1 шт.

    • - коннектор К200 (РАЖГ.685611.249 ПС).........     1 шт.

    • - коннектор К201 (РАЖГ.685611.250 EIC)ZZZ'''”''''ZZZZ”3'ZZj шт.

    • - коннектор К254 (РАЖГ.685611.303 ПС).......................................................1 шт.

    • - коннектор К257 (РАЖГ.685611.306 ПС).......................................................1 шт.

    • - адаптер АДП82 (РАЖГ.426477.070 ПС).......................................................1 шт.

    • - магазин сопротивлений Р4831 (1 - 135 Ом, КТ 0,02)...................................2 шт.

    • - адаптер АПС71 (РАЖГ.426477.062 ПС).......................................................1 шт.

    • - компьютер (ОС WinXP/7/8)...........................................................................1 шт.

    • - программа ТЕХНОЛОГ (РАЖГ.00198-95)4 5 ..................... 1 шт.

    • 11.5 Требования безопасности

    При поверке следует соблюдать "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей".

    • 11.6 Проведение поверки

    • 11.6.1 Внешний осмотр

    При внешнем осмотре проверяют сохранность (читаемость) маркировки на лицевой панели и внутри монтажного отсека тепловычислителя.

    • 11.6.2 Опробование

    При опробовании выполняют проверку идентификационных признаков программного обеспечения тепловычислителя, не подключая к нему внешние цепи. Контролируют в справочных параметрах 099н00 и 099н01 номер версии ПО и контрольную сумму исполняемого кода6, которые должны совпадать с приведенными в паспорте тепловычислителя.

    • 11.6.3 Проверка защиты данных и соответствия допускаемым пределам погрешности

    Проверку проводят по схеме, приведенной на рисунке 11.1, если не указано иное. Проверка осуществляется под управлением программы ТЕХНОЛОГ, в виде последовательности тестов, в процессе выполнения которых на мониторе компьютера отображается ход выполнения операций.

    В настройках программы устанавливают профиль "СПТ962-поверка". Выбирают в панели инструментов команду "Выполнить выбранные тесты" (кнопка ■=>), запускающую их выполнение. Если очередной тест закончен успешно, следующий запускается автоматически; при отрицательном результате очередного теста проверки по оставшимся не проводятся.

    Значения настроечных параметров, необходимые при проверках (поверочная база данных, приложение Г), устанавливаются автоматически при запуске тестов.

    СПТ962 ________ кгоо

    I Х19...Х22 [»| Х19...Х22 |-------ГЛ---------

    |               К201

    |Х11...Х18|»|Х11...Х18|— ----Е-------

    |              К254

    I Х5...Х10 |»| Х5...Х10 |-------ГЛ---------

    К196 -----1«

    К258

    СКС6

    АПС71

    Оптопорт П | |_

    131т*н01

    У1г

    Опр. датчиком

    Опр. датчиком

    Значение ширины зоны гистерезиса для уставки.

    Если значение измеряемого параметра близко к уставке, то возможны частые выходы за уставку и возврат обратно в силу случайных причин. Для исключения частого формирования диагностических сообщений вводится гистерезис так, чтобы сообщение формировалось при выходе за уставку, а снималось при значении измеряемого параметра равном "уставка минус гистерезис". Значение по умолчанию равно 0.

    131т*н02

    У1

    Опр. датчиком

    Опр. датчиком

    Значение уставки

    Значение параметра нужно ввести, если признак назначения уставки не 0

    132т*

    -

    Описание второй уставки по измеряемым параметрам по трубопроводу

    132т*н00...132т*н02

    Параметр представляет собой структуру из трех элементов, описание которых аналогично описанию элементов параметра 131т*.

    Специфическое применение рассматриваемой уставки заключается в том, что она используется для контроля минимально допустимого расхода. Если задано 131т*н00=1572, то при выходе значения расхода за уставку вычисляется и архивируется время работы при расходе меньше мини-мального tmin (параметры 425п* - 427п*). Значение по умолчанию равно 0.

    -220 В

    АДП82

    «--

    сом*

    Компьютер

    ________USB*

    Рисунок 11.1- Схема проверки

    • 11.6.3.1 Проверка защиты данных от изменений выполняется в тесте "Защита".

    В ходе теста осуществляется попытка изменения параметра 008 при каждом положении переключателя защиты данных. Переключатель устанавливают в верхнее (защита включена) или нижнее (защита отключена) положение, руководствуясь указаниями на мониторе.

    • 11.6.3.2 Проверка соответствия допускаемым пределам погрешности часов выполняется в тесте "Измерение времени".

    Разъединяют коннекторы К254 и К164 и коннекторы К196 и К258. Соединяют коннектор К196 с коннектором К164, подключенным к разъему Х4 стенда.

    В ходе теста контролируется значение периода выходного сигнала таймера на контакте Х2:4, которое должно лежать в диапазоне 2999,750 - 3000,250 мс.

    По окончании проверки восстанавливают первоначальные соединения коннекторов.

    • 11.6.3.3 Проверка соответствия допускаемым пределам погрешности измерений осуществляется в тестах "Прямые измерения (срез 1)", "Прямые измерения (срез 3)" и "Прямые измерения (срез 5)".

    На стенде устанавливаются поочередно наборы значений сигналов согласно таблицам 11.1 - 11.3, и для каждого набора контролируются измеренные значения параметров, перечисленных в этих таблицах, на соответствие допускаемым значениям, указанным там же.

    Таблица 11.1 - Тест "Прямые измерения (срез 1)"

    Значение сигналов на стенде

    Параметр

    Расчетное значение

    Диапазон допускаемых значений

    R=79,7 Ом

    10=1 мА

    11=1 мА

    12=1 мА

    13=1 мА

    F0=0,610351 Гц

    Fl=0,610351 Гц

    Тт1,Тт7 [°C]

    155,57

    155,42...155,72

    Тт2, Тт8 [°C]

    40,00

    39,80...40,20

    Тхв [°C]

    4,000

    3,980...4,020

    АРт1, АРт7 [кПа]

    10,00

    9,95... 10,05

    Рт1, Рт7 [МПа]

    3.200

    3,184...3,216

    Qt2, Qt8 [м7ч]

    2000

    1990...2010

    Qt3, Qt9 [м3/ч]

    0,078126

    0,078087...0,078165

    Qt5, QtI 1 [м7ч]

    0,019531

    0,019522...0,019540

    gr4, grlO [т/ч]

    0,048827

    0,048803...0,048851

    gT6, gT12 [т/ч]

    0,048479

    0,048455...0,048503

    Таблица 11.2 - Тест "Прямые измерения (срез 3)"

    Значение сигналов на стенде

    Параметр

    Расчетное значение

    Диапазон допускаемых значений

    R= 125,8 Ом

    10=5 мА

    11=5 мА

    12=5 мА

    13=5 мА

    F0=19,53125 Гц

    Fl=19,53125 Гц

    Тт1,Тт7 [°C]

    413,11

    412,96...413,26

    ТтЗ - Тт5, Тт9 - Тт11 [°C]

    65,64

    65,54...65,74

    Ттб, Тт12 [°C]

    60,31

    60,21...60,41

    Тхв [°C]

    20,00

    19,98...20,02

    АРт1, АРт7 [кПа]

    50,00

    49,95...50,05

    Рт1, Рт7 [МПа]

    16,000

    15,984...16,016

    Рхв [МПа]

    0,01000

    0,00992...0,01008

    АТп1 [°C]

    0,00

    -0,03...0,03

    Тнв [°C]

    -43,75

    -43,80...-43,70

    Тт2, Тт8 [°C]

    200,0

    199,8...200,2

    Qt2, Qt8 [м3/ч]

    10000

    9990...10010

    Qt3, Qt9 [м3/ч]

    2,5000

    2,4988...2,5012

    Qt5, QtI 1 [м3/ч]

    0,62499

    0,62468...0,62530

    gT4, gT] 0 [т/ч]

    1,5625

    1,5618...1,5632

    gr6, gT12 [т/ч]

    1,5513

    1,5506...1,5520

    Таблица 11.3 - Тест "Прямые измерения (срез 5)"

    Значение сигналов на стенде

    Параметр

    Расчетное значение

    Диапазон допускаемых значений

    R=232 Ом

    10=20 мА

    11=20 мА

    12=20 мА

    13=20 мА

    F0=312,5 Гц

    Fl=312,5 Гц

    ТтЗ, Тт4, Тт9, ТтЮ [°C]

    350,61

    350,51...350,71

    Тнв [°C]

    50,00

    49,95...50,05

    Рхв [МПа]

    0,16000

    0,15992...0,16008

    Qt3, Qt9 [м3/ч]

    40,001

    39,981...40,021

    Qt5, QtI 1 [м3/ч]

    10,000

    9,995... 10,005

    gT4, grio [т/ч]

    25,000

    24,988...25,012

    gT6, gT12 [т/ч]

    24,821

    24,809...24,833

    • 11.6.3.4 Проверка соответствия допускаемым пределам погрешности вычислений выполняется в тесте "Вычисления".

    На стенде устанавливаются значения R=673,3 Ом, 10=11=12=10 мА, 13=0,025 мА, F 1=F2=1250 Гц.

    В тепловычислитель вводится команда СБРОС, затем время пуска 021=09-53-00 и команда ПУСК.

    Далее постоянно контролируется значение параметра 061, и после того как 061>10-00-10, контролируются значения суточных архивных параметров, перечисленных в таблице 9.4, на соответствие допускаемым значениям, указанным там же.

    Таблица 11.4 - Тест "Вычисления"

    Параметр

    Расчетное значение

    Диапазон допускаемых значений

    WtI, Wt7

    7,1053

    7,1039...7,1067

    Wt2, Wt8

    6,9914

    6,9901...6,9927

    Wt3, Wt9

    1,0705

    1,0703... 1,0707

    Wt4, Wt10

    0,50022

    0,50012...0,50032

    Wt5, WtII

    0,60162

    0,60150...0,60174

    Wt6, WtI 2

    [ГДж]

    0,15632

    0,15629...0,15635

    Wnl

    0,41151

    0,41143...0,41159

    Wn2

    0,17097

    0,17094...0,17100

    Wn3

    14,057

    14,055...14,059

    Wn4

    0,31236

    0,31230...0,31242

    Wn5

    14,057

    14,055.„14,059

    Wn6

    30,225

    30,219.„30,231

    Vt3, Vt9

    4,0000

    3,9992...4,0008

    Vt4, Vt10

    [м3]

    2,9994

    2,9989...2,9999

    Vt5, VtI 1

    2,9005

    2,9000...2,9010

    Vt6, Vt12

    2,4990

    2,4986...2,4994

    MtI, Mt7

    2,4051

    2,4047...2,4055

    Mt2, Mt8

    2,5460

    2,5455...2,5465

    Mt3, Mt9

    3,9235

    3,9228...3,9242

    Mt4, Mt10

    2,9781

    2,9776...2,9786

    Mt5, MtI 1

    2,8672

    2,8667...2,8677

    Мтб, MtI 2

    [т]

    2,4821

    2,4817...2,4825

    Mnl

    0,94532

    0,94514...0,94550

    Mn2

    0,38515

    0,38508...0,38522

    Mn3

    2,4821

    2,4817...2,4825

    Mn4

    0,94532

    0,94514...0,94550

    Мп5

    2,4821

    2,4817...2,4825

    Мпб

    4,9642

    4,9633...4,9651

    • 11.6.3.5 Соответствие допускаемым пределам погрешности измерительных каналов тепловой энергии обеспечивается проверкой соответствия допускаемым пределам погрешности измерений и погрешности вычислений. При выпуске из производства, после ремонта и при эксплуатации эту проверку не проводят. В иных случаях, при необходимости, ее выполняют в ручном режиме по схеме, приведенной на рисунке 11.2 с каждым набором сигналов согласно таблице 11.5 в следующем порядке.

    Устанавливают на стенде и на магазинах Ml и М2 выбранный набор сигналов. Установку сигналов на магазинах выполняют с учетом поправок, указанных в аттестате поверки для каждого используемого значения.

    Вводят в тепловычислитель поверочную базу данных (Прибор-Тест-ПБД-ВВОД), выполняют сброс тотальных счетчиков (Прибор-Вычисл-Сброс) и затем пуск счета. После появления на дисплее сообщения "Технологический режим завершен" контролируют показания тепловой энергии Wnl (параметр 361 п 1), которые должны лежать в допускаемом диапазоне согласно таблице 11.5.

    Рисунок 11.2 - Схема проверки. Ml, М2 - магазин сопротивлений Р4831

    Таблица 11,5 - Проверка измерительных каналов тепловой энергии

    Набор сигналов

    Расчетное значение

    Диапазон допускаемых значений

    №

    Значение

    G [т/ч]

    ТтОЗ [°C]

    Тт04 [°C]

    Wnl [ГДж]

    1

    F0=312,5Hj

    М1=1,26 Ом

    М2= 120,4 Ом

    39,445

    55,01

    51,79

    0,05325

    0,05249...0,05401

    2

    F0=78,125 Гц

    Ml =3,92 Ом

    М2=133,32 Ом

    9,6230

    95,15

    85,01

    0,04100

    0,04067...0,04133

    3

    F0=0,610351 Гц

    Ml =56,22 Ом М2= 102,02 Ом

    0,07167

    150,03

    5,10

    0,004371

    0,004348...0,004394

    11.7 Оформление результатов

    Результаты поверки оформляют записью в паспорте и (или) в свидетельстве о поверке тепловы-числителя с указанием результата и даты проведения; запись удостоверяют подписью поверителя.

    На паспорт и (или) свидетельство о поверке наносят знак поверки, а на пломбу, расположение которой показано на рисунке 3.3, - оттиск клейма поверителя.

    12 Транспортирование и хранение

    Транспортирование тепловычислителей в транспортной таре допускается проводить любым транспортным средством с обеспечением защиты от атмосферных осадков и брызг воды.

    Условия транспортирования:

    • - температура окружающего воздуха: от минус 25 до плюс 55 °C;

    • - относительная влажность: не более 95 % при 35 °C и более низких температурах;

    • - атмосферное давление: от 84 до 106,7 кПа;

    • - удары (транспортная тряска): ускорение до 98 м/с2, частота до 2 Гц.

    Условия хранения тепловычислителей в транспортной таре соответствуют условиям транспортирования в части воздействия климатических факторов внешней среды.

    Приложение А

    Примеры баз данных

    А.О Введение

    Тепловычислители СПТ962 могут работать в трех режимах обработки возможных нештатных ситуаций. Тепловычислитель за каждый отчетный интервал времени (час, сутки, месяц) вычисляет и архивирует:

    tH - общее время интегрирования;

    tan - время отсутствия электропитания;

    t(|)  - время интегрирования при функциональных отказах;

    tHH - время интегрирования при недостоверных измерениях - это или время, когда разность температур теплоносителя АТ в подающем и обратном трубопроводах меньше заданной, или время, когда параметры теплоносителя выходят за пределы области определения, например, измеренные параметры перегретого по определению пара соответствуют параметрам насыщенного пара (и наоборот), или измеренная температура пара меньше 100 °C при давлении больше 0.101325 МПа и т.д;

    tmax- время интегрирования при расходе больше заданного;

    tmin- время интегрирования при расходе меньше заданного;

    tpa6 - время интегрирования при отсутствии всех описанных выше нештатных ситуаций.

    Установлены приоритеты:

    а) tan определяется всегда, естественно, за время tan другие времена не могут рассчитаны;

    б) при наличии электропитания проверяется, есть ли в каждый данный момент времени функциональные отказы и при наличии отказов насчитывается время 1ф (перечень возможных функциональных отказов приведен в табл. 8.1);

    в) при отсутствии функциональных отказов проверяется, наблюдается ли в каждый данный момент времени ситуация с недостоверными измерениями и при ее наличии насчитывается время Щи;

    г) при отсутствии недостоверных измерений проверяется, не превышает ли в каждый данный момент времени измеренный расход заданный максимальный и в случае превышения насчитывается tmax;

    д) при отсутствии превышения расходом заданного значения проверяется , не является ли в каждый данный момент времени измеренный расход меньше заданного минимального и в случае, если расход меньше заданного насчитывается время tmin;

    е) при отсутствии всех перечисленных нештатных ситуаций в каждый данный момент времени насчитывается время tpa6.

    Должно выполняться: tH = tan + 1ф + tHH + tmax + tmin +t раб

    Отметим, что для контроля tmax нужно по соответствующему трубопроводу назначить уставку 131 на параметр 157, с признаком 1 (контроль по превышению), например:

    131т01н00=1571

    131т01н02=<значение максимального расхода>.

    Для контроля tmix нужно по соответствующему трубопроводу назначить уставку 132 на параметр 157, с признаком 2 (контроль по занижению), например:

    132т02н00=1572

    132т02н02=<значение минимального расхода расхода>.

    Для контроля разности температур теплоносителя в подающем и обратном трубопроводах и расчета tHH нужно по соответствующему потребителю назначить уставку 311 на параметр 340 с признаком 2, например:

    311п1н00=3402

    311п1н02=<минимальное значение разности температур>.

    Список возможных функциональных отказов можно редактировать так, как об этом сказано в разделе 8.

    Указанные выше времена вычисляются всегда, но алгоритмы вычислений энергии и массы различны в зависимости от значения параметра 027н00.

    При 027н00=0 при возникновении тех или иных НС вычисления продолжаются по трубопроводам и потребителям, возможно, с использованием договорных значений для некоторых параметров.

    При 27н00 =1 за интервалы времени tan, t<|>, tHH энергия и масса по потребителю не насчитываются, вычисления по трубопроводам продолжаются, возможно, с использованием договорных значений для некоторых параметров; по потребителю требуется ручной досчет за перечисленные интервалы времени.

    При 27н00 =2 за интервалы времени tan, tc|>, tHH энергия и масса по потребителю не насчитываются, вычисления по трубопроводам не производятся; требуется ручной досчет и по трубопроводам и по потребителям за перечисленные интервалы времени. Следует отметить, что если трубопровод описан в двух и более потребителях, то прекращение счета по одному потребителю ведет прекращение счета и по другим, связанным с ним потребителям.

    На интервалах времени tmax и tmin вычисления энергии и массы ведутся в обычном режиме для любых значений параметра 027н00.

    А.1 Водяная закрытая система

    Предполагается, что измеряется объемный расход теплоносителя в подающем трубопроводе с применением преобразователя с унифицированным выходным сигналом силы тока; измеряются давление и температура в подающем и обратном трубопроводах. Вычисления выполняются по формулам (В. 18.1) - (В. 18.3). Минимальный объем базы данных, необходимый для организации учета приведен ниже в таблице А.1.

    Не указанные в таблице параметры имеют значения по умолчанию (см. раздел 4.1).

    Таблица А.1- База данных А1

    Номер параметра

    Значение

    Пояснение

    Системные параметры

    008

    001

    Номер прибора

    020

    14-11-06

    Дата ввода прибора в эксплуатацию - 14 ноября 2002 г

    021

    10-00

    Время ввода в эксплуатацию - 10 часов 00 минут

    027н00

    1

    Алгоритм работы: прекращаются вычисления по потребителю при НС

    ОЗОнОО

    01

    Система единиц, применяемая в приборе, - показания измеряемых параметров - в СИ, энергии - в Г кал

    031нОО 031н01

    110000000000

    100000

    Сборка признаков обслуживания трубопроводов и потребителей. Обслуживаются трубопроводы т1-т2 (первые две позиции в первой строке) и первый потребитель п1 (первая позиция во второй строке)

    032к01н00

    062

    Описание датчика по первому токовому каналу - датчик расхода (06), сигнал 4-20 мА (2)

    032к01н01

    50

    Верхний предел диапазона измерений [м3/ч]

    032к02н00

    042

    Описание датчика по второму токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к02н01

    1

    Верхний предел диапазона измерений [МПа]

    032к04н00

    042

    Описание датчика по четвертому токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к04н01

    1

    Верхний предел диапазона измерений [Мпа]

    033к01н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    033к02н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    ОЗЗкОЗнОО

    033

    Датчик температуры 100П по ГОСТ 6651-94

    035н00

    4

    Константное значение температуры холодной воды [°C]

    035н01

    03303

    Признак применения датчика температуры холодной воды и его адрес (третий канал)

    ОЗбнОО

    0,1

    Константное значение давления холодной воды [Мпа]

    036н01

    0

    Признак применения датчика давления холодной воды и его адрес (нет датчика)

    037н01

    0

    Признак применения датчика атмосферного давления и его адрес (нет датчика)

    Параметры по первому трубопроводу

    Номер параметра

    Значение

    Пояснение

    102т01н00

    12

    Тип датчика преобразователя расхода - датчик объемного расхода

    109т01н00

    50

    Константное значение расхода [м3/ч]

    109т01н01

    03201

    Признак применения датчика расхода и его адрес (первый токовый канал)

    113т01н00

    0,8

    Константное значение давления [Мпа]

    113т01н01

    03202

    Признак применения датчика давления и его адрес (второй токовый канал)

    114т01н00

    75

    Константное значение температуры теплоносителя [°C]

    114т01н01

    0331

    Датчик температуры 100П по ГОСТ 6651-94

    115т01н00

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика объемного расхода (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115тО1нО1

    2,5

    Нижний предел диапазона измерений расхода [м3/ч]

    120т01

    50

    Константное значение массового расхода [т/ч]

    131т01н00

    1571

    Назначение уставки

    131т01н02

    40

    Допустимый верхний предел расхода

    Параметры по второму трубопроводу

    102т02н00

    0

    Тип датчика преобразователя расхода (нет датчика)

    109т02н00

    50

    Константное значение расхода [м3/ч]

    109т02н01

    0

    Признак применения датчика расхода и его адрес

    113т02н00

    0,6

    Константное значение давления [МПа]

    113т02н01

    03204

    Признак применения датчика давления и его адрес (четвертый токовый канал)

    114т02н00

    50

    Константное значение теплоносителя [°C]

    114т02н01

    03302

    Датчик температуры 100П по ГОСТ 6651-94

    115т02н00

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика объемного расхода (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115тО2нО1

    0

    Нижний предел диапазона измерений расхода

    120т02

    50

    Константное значение массового расхода [т/ч]

    132т02н00

    1572

    Назначение уставки

    132т02н02

    10

    Допустимый нижний предел расхода

    Параметры по магистрали

    301п1

    1200000000001

    Схема учета по магистрали - подающим является первый трубопровод, обратным - второй

    311п2н00

    3402

    Назначение уставки

    311п2н02

    3

    Допустимая разность температур

    А.2 Система с открытым водоразбором

    Рассматривается случай, когда измеряется расход по подающему и обратному трубопроводам, измеряется также температура холодной воды. Вычисления выполняются по формулам (В. 14.1)-(В.14.3). Расход и масса воды на горячее водоснабжение определяются по разности расходов в подающем и обратном трубопроводах магистрали и трубопровод горячего водоснабжения можно вообще не описывать и в магистраль не включать. Если же трубопровод ГВС включить в описание магистрали, указав, что по нему не измеряется расход, то по разности расходов подающего и обратного трубопроводов будет определен расход и масса теплоносителя уже по трубопроводу ГВС.

    Минимальный объем базы данных, необходимый для организации учета приведен ниже в таблице А.2. Не указанные в таблице параметры имеют значения по умолчанию (см. раздел 4.1).

    Таблица А.2 - База данных А2

    Номер параметра

    Значение

    Пояснение

    Системные параметры

    008

    001

    Номер прибора

    020

    14-11-06

    Дата ввода прибора в эксплуатацию - 14 ноября 2002 г

    021

    10-00

    Время ввода в эксплуатацию - 10 часов 00 минут

    ОЗОнОО

    01

    Система единиц, применяемая в приборе, - показания измеряемых параметров - в СИ, энергии - в Г кал

    031н00

    031н01

    001100000000

    010000

    Сборка признаков обслуживания трубопроводов и потребителей. Обслуживаются трубопроводы тЗ-т4 (первые две позиции в первой строке) и второй потребитель п2 (вторая позиция во второй строке)

    032к05н00

    062

    Описание датчика по пятому токовому каналу - датчик расхода (06), сигнал 4-20 мА (2)

    032к05н01

    50

    Верхний предел диапазона измерений [м3/ч]

    032к06н00

    042

    Описание датчика по шестому токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к06н01

    1

    Верхний предел диапазона измерений [МПа]

    032к07н00

    062

    Описание датчика по седьмому токовому каналу -датчик расхода (06), сигнал 4-20 мА (2)

    032к07н01

    40

    Верхний предел диапазона измерений [м3/ч]

    032к08н00

    042

    Описание датчика по восьмому токовому каналу -датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к08н01

    1

    Верхний предел диапазона измерений [МПа]

    ОЗЗкОЗнОО

    033

    Датчик температуры 100П по ГОСТ 6651-94

    033к04н00

    033

    Датчик температуры 100П поГОСТ 6651-94

    033к05н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    035н00

    4

    Константное значение температуры холодной воды [°C]

    035н01

    03303

    Датчик температуры 1 ООП по ГОСТ 6651 -94

    ОЗбнОО

    0,1

    Константное значение давления холодной воды [МПа]

    036н01

    0

    Признак применения датчика давления холодной воды и его адрес (нет датчика)

    037н01

    0

    Признак применения датчика атмосферного давления и его адрес (нет датчика)

    Параметры по третьему трубопроводу

    102т03н00

    12

    Тип датчика преобразователя расхода-датчик объемного расхода

    109т03н00

    50

    Константное значение расхода [м3/ч]

    109т03н01

    03205

    Признак применения датчика расхода и его адрес (пятый токовый канал)

    ПЗтОЗнОО

    0,8

    Константное значение давления [МПа]

    113т03н01

    03206

    Признак применения датчика давления и его адрес (шестой токовый канал)

    114т03н00

    75

    Константное значение температуры теплоносителя [°C]

    114т03н01

    03304

    Датчик температуры 100П по ГОСТ 6651-94

    115т03н00

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика объемного расхода (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115т03н01

    2,5

    Нижний предел диапазона измерений расхода [м7ч]

    120т03

    50

    Константное значение массового расхода [т/ч]

    Параметры по четвертому трубопроводу

    102т04н00

    12

    Тип датчика преобразователя расхода - датчик объемного расхода

    1О9тО4нОО

    40

    Константное значение расхода [ м3/ч]

    1О9тО4нО1

    03207

    Признак применения датчика расхода и его адрес

    113т04н00

    0,6

    Константное значение давления [МПа]

    113т04н01

    03208

    Признак применения датчика давления и егоадрес

    114т04н00

    50

    Константное значение температуры теплоносителя [°C]

    114тО4нО1

    03305

    Датчик температуры 100П по ГОСТ 6651-94

    Номер параметра

    Значение

    Пояснение

    115тО4нОО

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика объемного расхода (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115тО4нО1

    2

    Нижний предел диапазона измерений расхода

    120т04

    40

    Константное значение массового расхода [т/ч]

    Параметры по магистрали

    301п2

    0012000000000

    Схема учета по магистрали - подающим является третий трубопровод, обратным - четвертый

    А.З Система с открытым водоразбором

    Рассматривается случай, когда измеряется расход по подающему трубопроводу и трубопроводу подпитки, измеряется также температура холодной воды. Расход в обратном трубопроводе тоже измеряется, но в вычислениях энергии не участвует; по расходу определяется только масса теплоносителя. Вычисления выполняются по формулам (В.23.1)-(В.23.3). Минимальный объем базы данных, необходимый для организации учета приведен ниже в таблице А.З. Не указанные в таблице параметры имеют значения по умолчанию (см. раздел 4.1).

    Таблица А.З - База данных АЗ

    Номер параметра

    Значение

    Пояснение

    Системные параметры

    008

    001

    Номер прибора

    020

    14-11-02

    Дата ввода прибора в эксплуатацию - 14 ноября 2002 г

    021

    10-00

    Время ввода в эксплуатацию - 10 часов 00 минут

    ОЗОнОО

    01

    Система единиц, применяемая в приборе, - показания измеряемых параметров - в СИ, энергии - в Гкал.

    031нОО

    031нОО

    000011100000

    001000

    Сборка признаков обслуживания трубопроводов и потребителей. Обслуживаются трубопроводы т5-т7 (пятая, шестая и седьмая позиции в первой строке) и третья магистраль пЗ (третья позиция во второй строке)

    032к01н00

    012

    Описание датчика по первому токовому каналу - датчик перепада давления (01), сигнал 4-20 мА (2)

    032к01н01

    40

    Верхний предел диапазона измерений [кПа]

    032к02н00

    042

    Описание датчика по второму токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к02н01

    1

    Верхний предел диапазона измерений [МПа]

    032к03н00

    012

    Описание датчика по третьему токовому каналу - датчик перепада давления (01), сигнал 4-20 мА (2)

    032к03н01

    40

    Верхний предел диапазона измерений [кПа]

    032к04н00

    042

    Описание датчика по четвертому токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к04н01

    1

    Верхний предел диапазона измерений [МПа]

    032к06н00

    042

    Описание датчика по шестому токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к06н01

    1

    Верхний предел диапазона измерений [МПа]

    033к01н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    033к02н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    ОЗЗкОЗнОО

    033

    Датчик температуры 100П по ГОСТ 6651-94

    033к04н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    034к01н00

    011

    Описание датчика по первому импульсному каналу -числоимпульсный датчик объемного расхода (01) с фильтрацией входного сигнала (1)

    034к01н01

    10

    Верхний предел диапазона измерений [м3/ч]

    034к01н08

    0,01

    Цена импульса [mj]

    035н00

    4

    Константное значение температуры холодной воды [°C]

    Номер параметра

    Значение

    Пояснение

    035н01

    03304

    Датчик температуры 100П по ГОСТ 6651-94

    ОЗбнОО

    0,1

    Константное значение давления холодной воды [МПа]

    036н01

    0

    Признак применения датчика давления холодной воды и его адрес (нет датчика)

    037н01

    0

    Признак применения датчика атмосферного давления и его адрес (нет датчика)

    Параметры по первому трубопроводу

    1О2тО5нОО

    2

    Тип датчика расхода - диафрагма с угловым способом отбора перепада давления

    1О2тО5нО1

    100

    Диаметр измерительного участка трубопровода при 20 °C [мм]

    1О2тО5нО2

    0,000011

    Средний коэффициент температурного расширения материала трубопровода

    1О2тО5нОЗ

    0,2

    Эквивалентная шероховатость (Rui) стенок трубопровода при использовании стандартной диафрагмы; для напорного устройства - коэффициент расхода (А)

    103т05н00

    56

    Диаметр сужающего устройства при 20 °C [мм]

    103т05н01

    0,0000165

    Средний коэффициент температурного расширения материала сужающего устройства

    103т05н02

    1,0003

    Коэффициент притупления входной кромки диафрагмы

    110т05н00

    40

    Константное значение перепада давления [кПа]

    110т05н01

    03201

    Признак применения датчика перепада давления и его адрес (первый токовый канал)

    113т05н00

    0,8

    Константное значение давления теплоносителя [МПа]

    113тО5нО1

    03202

    Признак применения датчика давления и его адрес (второй токовый канал)

    114т05н00

    75

    Константное значение температуры теплоносителя [°C]

    114т05н01

    03301

    Датчик температуры 1 ООП по ГОСТ 6651 -94

    115т05н00

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика перепада давления (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115тО5нО1

    4

    Нижний предел диапазона измерений [кПа]

    120т05

    50

    Константное значение массового расхода [т/ч]

    Параметры по второму трубопроводу

    1О2тО6нОО

    2

    Тип датчика расхода - диафрагма с угловым способом отбора перепада давления

    1О2тО6нО1

    100

    Диаметр измерительного участка трубопровода при 20 °C [мм]

    1О2тО6нО2

    0,000011

    Средний коэффициент температурного расширения материала трубопровода

    1О2тО6нОЗ

    0,2

    Эквивалентная шероховатость (Rui) стенок трубопровода при использовании стандартной диафрагмы; для напорного устройства - коэффициент расхода (А).

    ЮЗтОбнОО

    56

    Диаметр сужающего устройства при 20 °C [мм]

    103т06н01

    0,0000165

    Средний коэффициент температурного расширения материала сужающего устройства

    103т06н02

    1,0003

    Коэффициент притупления входной кромки диафрагмы

    НОтОбнОО

    40

    Константное значение перепада давления [кПа]

    110т06н01

    03203

    Признак применения датчика перепада давления и его адрес (третий токовый канал)

    ПЗтОбнОО

    0,6

    Константное значение давления [МПа]

    113т06н01

    03204

    Признак применения датчика давления и его адрес (четвертый токовый канал)

    114т06н00

    50

    Константное значение температуры теплоносителя [°C]

    114т06н01

    03302

    Датчик температуры 100П по ГОСТ 6651-94

    Номер параметра

    Значение

    Пояснение

    115тО6нОО

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика перепада давления (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115т06н01

    4

    Нижний предел диапазона измерений [кПа]

    120т06

    50

    Константное значение массового расхода [т/ч]

    Параметры по третьему трубопроводу

    102т07н00

    12

    Тип датчика расхода - датчик расхода с импульсным выходом

    109т07н00

    10

    Константное значение расхода [м3/ч]

    1О9тО7нО1

    03401

    Признак применения датчика расхода и его адрес (первый импульсный канал)

    113тО7нОО

    0,8

    Константное значение давления [МПа]

    113т07н01

    03206

    Признак применения датчика давления и его адрес (шестой токовый канал)

    114т07н00

    25

    Константное значение температуры теплоносителя [°C]

    114т07н01

    03303

    Датчик температуры 1 ООП по ГОСТ 6651 -94

    115т07н00

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика объемного расхода (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115т07н01

    0,5

    Нижний предел диапазона измерений расхода [м3/ч]

    120т07

    10

    Константное значение массового расхода [т/ч]

    Параметры по магистрали

    ЗО1пЗ

    0000123000004

    Схема учета по магистрали - подающим является пятый трубопровод, обратным - шестой, трубопроводом подпитки - седьмой. Цифра 4 в крайней правой позиции означает, что при вычислении энергии по потребителю используются измеренные значения расхода в трубопроводах подающем и подпитки

    А.4 Система учета тепловой энергии на источнике

    Рассматривается случай когда по одной магистрали ведется учет сухого пара с возвратом конденсата, есть также один подающий и один обратный трубопровод магистрали водяного теплоснабжения и два трубопровода подпитки. Расход измеряется по всем трубопроводам. Измеряются температура и давление холодной воды и атмосферное давление. Ставится задача учета тепловой энергии по каждой магистрали и по источнику теплоты в целом. Вычисления выполняются по формулам (В.21.1)-(В.21.3). Минимальный объем базы данных, необходимый для организации учета приведен ниже в таблице А.4. Не указанные в таблице параметры имеют значения по умолчанию (см. раздел 4.1).

    Таблица А.4 - База данных А4

    Номер параметра

    Значение

    Пояснение

    Системные параметры

    008

    001

    Номер прибора

    020

    14-11-02

    Дата ввода прибора в эксплуатацию - 14 ноября 2002 г

    021

    10-00

    Время ввода в эксплуатацию - 10 часов 00 минут

    ОЗОнОО

    01

    Система единиц, применяемая в приборе, - показания измеряемых параметров - в СИ, энергии - в Гкал.

    031нОО 031н01

    111111000000

    000111

    Сборка признаков обслуживания трубопроводов и потребителей. Обслуживаются трубопроводы т1-т6 (первые шесть позиций в первой строке) и потребители п4-п6 (четвертая, пятая и шестая позиции - во второй).

    032к01н00

    012

    Описание датчика по первому токовому каналу - датчик перепада давления (01), сигнал 4-20 мА (2)

    032к01н01

    40

    Верхний предел диапазона измерений [кПа]

    032к02н00

    042

    Описание датчика по второму токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    Номер параметра

    Значение

    Пояснение

    032к02н01

    1

    Верхний предел диапазона измерений [МПа]

    032к03н00

    042

    Описание датчика по третьему токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к03н01

    1

    Верхний предел диапазона измерений [МПа]

    032к04н00

    042

    Описание датчика по четвертому токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к04н01

    1

    Верхний предел диапазона измерений [МПа]

    032к05н00

    042

    Описание датчика по пятому токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к05н01

    1

    Верхний предел диапазона измерений [МПа]

    032к06н00

    042

    Описание датчика по шестому токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к06н01

    1

    Верхний предел диапазона измерений [МПа]

    032к07н00

    042

    Описание датчика по седьмому токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к07н01

    1

    Верхний предел диапазона измерений [МПа]

    032к08н00

    042

    Описание датчика по восьмому токовому каналу - датчик избыточного давления (04), сигнал 4-20 мА (2)

    032к08н01

    1

    Верхний предел диапазона измерений [МПа]

    032к09н00

    032

    Описание датчика по девятому токовому каналу - датчик абсолютного давления (03), сигнал 4-20 мА (2)

    032к09н01

    0,16

    Верхний предел диапазона измерений [МПа]

    033к01н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    033к02н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    ОЗЗкОЗнОО

    033

    Датчик температуры 100П по ГОСТ 6651-94

    033к04н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    033к05н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    ОЗЗкОбнОО

    033

    Датчик температуры 100П по ГОСТ 6651-94

    033к07н00

    033

    Датчик температуры 100П по ГОСТ 6651-94

    034к01н00

    011

    Описание датчика по первому импульсному каналу - числоимпульсный датчик объемного расхода (01) с фильтрацией входного сигнала (1)

    034к01н01

    10

    Верхний предел диапазона измерений [м7ч]

    034к01н08

    0,01

    Цена импульса [м3]

    034к02н00

    010

    Описание датчика по второму импульсному каналу - числоимпульсный датчик объемного расхода (01) без фильтрации входного сигнала (0)

    034к02н01

    50

    Верхний предел диапазона измерений [м3/ч]

    034к02н08

    0,0001

    Цена импульса [м’]

    034к03н00

    010

    Описание датчика по третьему импульсному каналу - числоимпульсный датчик объемного расхода (01) без фильтрации входного сигнала (0)

    034к03н01

    50

    Верхний предел диапазона измерений [м3/ч]

    034к03н08

    0,0001

    Цена импульса [м3]

    034к04н00

    010

    Описание датчика по четвертому импульсному каналу - числоимпульсный датчик объемного расхода (01) без фильтрации входного сигнала (0)

    034к04н01

    10

    Верхний предел диапазона измерений [м3/ч]

    034к04н08

    0,0001

    Цена импульса [mj]

    034к05н00

    010

    Описание датчика по пятому импульсному каналу - числоимпульсный датчик объемного расхода (01) без фильтрации входного сигнала (0)

    034к05н01

    10

    Верхний предел диапазона измерений [м3/ч]

    034к05н08

    0,0001

    Цена импульса [м3]

    035н00

    4

    Константное значение температуры холодной воды [°C]

    035н01

    03307

    Датчик температуры 100П по ГОСТ 6651-94

    ОЗбнОО

    0,1

    Константное значение давления холодной воды [МПа]

    036н01

    03208

    Признак применения датчика давления холодной воды и его адрес (нет датчика)

    Номер параметра

    Значение

    Пояснение

    037н01

    03209

    Признак применения датчика барометрического давления и его адрес (нет датчика)

    Параметры по первому трубопроводу

    101т01

    1

    Тип теплоносителя - перегретый пар

    1О2тО1нОО

    10

    Тип датчика расхода - напорное устройство Annubar

    1О2тО1нО1

    100

    Диаметр измерительного участка трубопровода при 20 °C [мм]

    102т01нОЗ

    0,5

    Коэффициент расхода (А) напорного устройства

    103т01н00

    100

    Диаметр сужающего устройства при 20 °C [мм]

    103т01н01

    0,0000165

    Средний коэффициент температурного расширения материала сужающего устройства

    103т01н02

    0,23

    Коэффициент Вн напорного устройства

    HOtOIhOO

    40

    Константное значение перепада давления [кПа]

    1IOtOIhOI

    03201

    Признак применения датчика перепада давления и tuj адрес (первый токовый канал)

    113т01н00

    0,8

    Константное значение давления [МПа]

    113тО1нО1

    03202

    Признак применения датчика давления и его адрес (второй токовый канал)

    114т01нОО

    200

    Константное значение температуры теплоносителя [°C]

    114т01н01

    03301

    Датчик температуры 100П по ГОСТ 6651-94

    115т01нОО

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика перепада давления (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115т01н01

    2

    Нижний предел диапазона измерений [кПа]

    120101

    10

    Константное значение массового расхода [т/ч]

    121т01

    1

    Правило архивирования энергии по трубопроводу -архивируется

    GT1*hT1

    Параметры по второму трубопроводу

    1О2тО2нОО

    12

    Тип датчика расхода - датчик объемного расхода

    1О9тО2нОО

    10

    Константное значение расхода [м3/ч]

    109т02н01

    03401

    Признак применения датчика перепада давления и его адрес (первый импульсный канал)

    11Зт02н00

    0,6

    Константное значение давления [МПа]

    113т02н01

    03203

    Признак применения датчика давления и его адрес (третий токовый канал)

    114тО2нОО

    50

    Константное значение температуры теплоносителя [°C]

    114т02н01

    03302

    Датчик температуры 100П по ГОСТ 6651-94

    115т02н00

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика перепада давления (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115тО2нО1

    0,5

    Нижний предел диапазона измерений [м3/ч]

    120т02

    10

    Константное значение массового расхода [т/ч]

    121102

    1

    Правило архивирования энергии по трубопроводу -архивируется от2*ьт2

    Параметры по третьему трубопроводу

    102т03н00

    12

    Тип датчика расхода - датчик расхода с импульсным выходом

    109т03н00

    50

    Константное значение расхода [м7ч]

    109т03н01

    03402

    Признак применения датчика расхода и его адрес (второй импульсный канал)

    ИЗтОЗнОО

    0,8

    Константное значение давления [МПа]

    113т03н01

    03204

    Признак применения датчика давления и его адрес (четвертый токовый канал)

    114т03н00

    75

    Константное значение температуры теплоносителя [°C]

    114т03н01

    03303

    Датчик температуры 100П по ГОСТ 6651-94

    Номер параметра

    Значение

    Пояснение

    115т03н00

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика объемного расхода (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115т03н01

    0,5

    Нижний предел диапазона измерений расхода [м3/ч]

    120т03

    50

    Константное значение массового расхода [т/ч]

    121т03

    1

    Правило архивирования энергии по трубопроводу -архивируется

    GT3*hT3

    Параметры по четвертому трубопроводу

    102т04н00

    12

    Тип датчика расхода-датчик расхода с импульсным выходом

    109т04н00

    50

    Константное значение расхода [м3/ч]

    109т04н01

    03403

    Признак применения датчика расхода и его адрес (третий импульсный канал)

    113т04н00

    0,6

    Константное значение давления [МПа]

    113т04н01

    03205

    Признак применения датчика давления и его адрес (пятый токовый канал)

    114т04н00

    50

    Константное значение температуры теплоносителя [°C]

    114т04н01

    03304

    Датчик температуры 100П по ГОСТ 6651-94

    115т04н00

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика объемного расхода (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115т04н01

    0,5

    Нижний предел диапазона измерений расхода [м7ч]

    120т04

    50

    Константа массового расхода теплоносителя [т/ч]

    121т04

    1

    Правило архивирования энергии по трубопроводу -архивируется

    Gt4 hT4

    Параметры по пятому трубопроводу

    102т05н00

    12

    Тип датчика расхода - датчик объемного расхода

    109т05н00

    5

    Константное значение расхода [м3/ч]

    109т05н01

    03404

    Признак применения датчика перепада давления и его адрес (четвертый импульсный канал)

    113тО5нОО

    0,6

    Константное значение давления [МПа]

    113т05н01

    03206

    Признак применения датчика давления и его адрес (третий токовый канал)

    114т05н00

    25

    Константное значение температуры теплоносителя [°C]

    114т05н01

    03305

    Датчик температуры 100П по ГОСТ 6651-94

    115тО5нОО

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика перепада давления (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115т05н01

    0,25

    Нижний предел диапазона измерений [м3/ч]

    120т05

    5

    Константное значение массового расхода [т/ч]

    121т05

    2

    Правило архивирования энергии по трубопроводу -архивируется GT5*hxB

    Параметры по шестому трубопроводу

    102т06н00

    12

    Тип датчика расхода - датчик объемного расхода

    109т06н00

    10

    Константное значение расхода [м3/ч]

    109т06н01

    03405

    Признак применения датчика перепада давления и его адрес (пятый импульсный канал)

    ПЗтОбнОО

    0,6

    Константное значение давления [МПа]

    113т06н01

    03207

    Признак применения датчика давления и его адрес (седьмой токовый канал)

    114т06н00

    25

    Константное значение температуры теплоносителя [°C]

    114т06н01

    03306

    Датчик температуры 100П по ГОСТ 6651-94

    115т06н00

    10

    Признак ограничения диапазона измерений. Ограничение определяется диапазоном измерений датчика перепада давления (1); усреднение температуры и давления ведется независимо от величины расхода (0)

    115т06н01

    0,5

    Нижний предел диапазона измерений [м3/ч]

    Номер параметра

    Значение

    Пояснение

    120т06

    10

    Константное значение массового расхода [т/ч]

    121т06

    2

    Правило архивирования энергии по трубопроводу: архивируется 6тб*Ьхв

    Параметры по четвертому потребителю

    301п4

    1200000000000

    Схема учета по потребителю - подающим является первый трубопровод, обратным - второй. Цифра 0 в крайней правой позиции означает, что при вычислении энергии по потребителю используются измеренные значения расхода в трубопроводах подающем и обратном

    Параметры по пятому потребителю

    301п5

    0012000000000

    Схема учета по потребителю. Подающим является третий трубопровод, обратным - четвертый. Цифра 0 в крайней правой позиции означает, что при вычислении энергии по потребителю используются измеренные значения расхода в трубопроводах подающем и обратном

    Параметры по шестому потребителю

    301п6

    1212330000003

    Схема учета по потребителю. Подающими являются первый и третий трубопроводы, обратными - второй и четвертый, трубопроводами подпитки - пятый и шестой. Цифра 3 в крайней правой позиции означает, что при вычисление энергии по потребителю используются формулы (В.21.1)-(В.21.3) для источника теплоты

    Приложение Б

    Образцы форм отчетов

    Пример формы № 1

    СПТ962 1734     Код потребителя 123456    Квитанция 65534

    ВЕДОМОСТЬ

    суточного теплопотребления (теплоотпуска) по магистрали 1 за 27 сентября 2006 г (расчетный час - 2 часа)

    Час

    ->-> Подающий трубопровод ->-> <-<- Обратный трубопровод <-<-

    ГВС (подпитка, утечки)

    Энергия

    Т С

    Р МПа

    м

    т

    Мгвс т

    WcyM

    ГДж

    *2

    75,12

    51,35

    0,613

    0,542

    ->->

    <-<-

    * 38,82

    36,59

    2,23

    4,34

    1

    ->->

    <-<-

    ->->

    <-<-

    12

    70,01

    49,26

    0,561

    0,491

    ->->

    <-<-

    43,45

    36,09

    7,36

    5,34

    СПТ962 1734 Код потребителя 123456 Квитанция 65534

    ВЕДОМОСТЬ

    суточного теплопотребления (теплоотпуска) по магистрали 1 за 27 сентября 2006 г (расчетный час - 2 часа) Продолжение

    Час

    ->-> Подающий трубопровод ->-> <-<- Обратный трубопровод <-<-

    ГВС (подпитка, утечки)

    Энергия

    Т С

    Р МПа

    м

    т

    Мгвс

    т

    WcyM ГДж

    И

    70,01

    49,26

    0,561

    0,491

    ->->

    <-<-

    43,45

    36,09

    7,36

    5,34

    ->->

    <-<-

    3

    75,12

    51,35

    0,613

    0,542

    ->->

    <-<-

    38,82

    36,59

    2,23

    4,34

    СРЕДНИЕ

    ИТОГО

    73,24

    50,14

    0,587

    0,495

    ->->

    <-<-

    962,58

    868,80

    93,78

    120,42

    Среднесуточное значение температуры холодной воды 6,12 Х2 Среднесуточное значение давления холодной воды 0,101 МПа Время работы узла в течение суток 24,00 ч

    *) расчет выполнен с учетом нештатной ситуации

    Ответственный за учет тепловой энергии

    Пример формы № 2

    СПТ962 1734     Код потребителя 23456     Квитанция 65534

    ВЕДОМОСТЬ

    среднесуточных (суточных) значений параметров по магистрали 1 за сентябрь 2007 г (расчетный день - 3 октября)

    д е н ь

    Холодная вода

    ->Подающий трубопровод^ <-Обратный трубопровод^

    Время работы

    ГВС (подпитка, утечки)

    Энергия

    Тхв

    С

    Р МПа

    Т С

    Р МПа

    м

    т

    tH

    ч

    Мгвс

    т

    WcyM ГДж

    2

    6,12

    0,1013

    75,12

    51,35

    0,613

    0,542

    ->

    <-

    961,6

    867,8

    24

    93,80

    120,42

    * 1

    6,12

    0,1013

    * 75,12

    51,35

    0,613

    0,542

    ->

    <-

    964,4

    866,3

    24

    98,10

    132,26

    ->

    <-

    15

    8,14

    0,0998

    70,01

    49,26

    0,561

    0,491

    ->

    <-

    962,6

    868,8

    24

    93,78

    120,42

    СПТ962 1734     Код потребителя 23456     Квитанция 65534

    ВЕДОМОСТЬ

    среднесуточных (суточных) значений параметров по магистрали 1 за сентябрь 2007г (расчетный день - 3 октября) Продолжение

    д

    е н ь

    Холодная вода

    ->Подающий трубопровод^ <-Обратный трубопровода

    Время работы

    ГВС (подпитка, утечки)

    Энергия

    Тхв

    С

    Р МПа

    т, С

    Р, МПа

    м

    т

    tH ч

    Мгвс

    т

    WcyM ГДж

    14

    6,12

    0,1013

    75,12

    51,35

    0,613

    0,542

    ->

    <-

    962,6

    868,8

    24

    93,78

    120,42

    ->

    <-

    3

    8,14

    0,0998

    70,01

    49,26

    0,561

    0,491

    ->

    <-

    964,4

    866,3

    24

    98,10

    132,26

    СРЕДНИЕ

    ИТОГО

    7,14

    0,0999

    70,01

    49,26

    0,571

    0,494

    ->

    <-

    29822

    744

    2920,2

    3800,6

    *) расчет выполнен с учетом нештатной ситуации Ответственный за учет тепловой энергии

    Пример формы № 3

    СПТ962 1734     Код трубопровода 53416 Квитанция 65281

    ВЕДОМОСТЬ

    среднечасовых (часовых) значений параметров теплоносителя по трубопроводу 5 за 27 сентября 2006 (расчетный час - 3 часа)

    Час

    Т

    Р

    М

    W

    V

    С

    МПа

    т

    ГДж

    MJ

    02

    75,12

    0,613

    38,82

    11,37

    39,81

    01

    03

    75,01

    0,596

    39,11

    11,45

    40,11

    СРЕДНИЕ

    ИТОГО

    75,06           |0,605

    936,96          |273,6           |960,3

    Среднесуточное значение температуры холодной воды 6,12 С Среднесуточное значение давления холодной воды 0,101 МПа Время работы трубопровода в течение суток 24,00 ч *) расчет выполнен с учетом нештатной ситуации Ответственный за учет тепловой энергии

    Пример формы № 4

    СПТ962 1734     Код трубопровода 53416 Квитанция 65282

    ВЕДОМОСТЬ

    среднесуточных (суточных) значений параметров по трубопроводу 5 за сентябрь 2007г (расчетный день - 3 октября)

    День

    Тхв

    Рхв

    Т

    Р

    Ш

    М

    W

    V

    С

    МПа

    С

    МПа

    ч

    т

    ГДж

    м3

    2

    6,12

    0,101

    75,06

    0,605

    24

    936,9

    273,6

    960,3

    3

    8,14

    0,100

    75,02

    0,614

    24

    937,8

    270,2

    950,4

    СРЕДНИЕ

    ИТОГО

    Д86     |0,999    |75,04    |0,618

    744  |29047,6     |8432,5      |29605,4

    *) расчет выполнен с учетом нештатной ситуации

    Ответственный за учет тепловой энергии

    Таким образом, стандартный отчет по потребителю за сутки (форма 1) печатается на двух листах. Если расчетный час до 12-00 включительно, то в отчете указываются предшествующие сутки.

    Если какие-либо данные в отчете помечены знаком "*", это означает, что на рассматриваемом интервале времени в работе прибора был перерыв электропитания или возникали нештатные ситуации: например, выход сигнала датчика расхода за пределы измерений. Уточнить характер нештатных ситуаций можно по их архивам.

    При отсутствии данных за какой-либо интервал времени (прибор не был пущен на счет), в соответствующей строке появится сообщение "нд" - нет данных.

    Отчет по потребителю за месяц также печатается на двух страницах (форма 2). Если расчетный день - до 15 числа включительно, то в отчете указывается предшествующий месяц; в противном случае - текущий.

    Если в состав магистрали входит более одного подающего и (или) обратного трубопроводов, то графы для средних значений температуры и давления в отчетных формах 1 и 2 не заполняются. В этом случае следует дополнительно вывести на печать отчеты по трубопроводам (формы 3 и 4).

    Все сказанное выше применительно к отчетам по потребителю относительно учета нештатных ситуаций и датирования отчетов при различных значениях расчетных часа и суток справедливо и для отчетов по трубопроводу (формы 3 и 4). Следует отметить также, что графа V (объем теплоносителя ) заполняется только в том случае, если на данном трубопроводе установлены датчики объема с числоимпульсным выходом; в противном случае эта графа вообще отсутствует в отчете.

    Ниже приведены формы справок по архивам нештатных ситуаций, архивам диагностических сообщений, архивам времени перерывов электропитания и архиву произвольного параметра (формы 5, 6, 7, 8), которые могут быть напечатаны по команде оператора.

    Следует отметить, что при выводе пояснений символ "А" заменен словом ДЕЛЬТА, а символ "со" заменен словом ОМЕГА. Длина пояснения ограничена 48 символами, что позволяет использовать практически любой принтер. В одной справке может быть не более 30 записей.

    Пример формы № 5

    СПТ962 1734     Квитанция 65534

    СПРАВКА

    по архиву сообщений о нештатных ситуациях (до 30 сообщений, предшествующих 14-10-07/23:00)

    Статус

    Код

    Дата и время

    Пояснение

    Есть

    Т2-00-02

    14-10-07/23:50

    ДЕЛЬТА Pl (Q1) больше верхнего предела

    Нет

    Т4-03-02

    14-10-07/23:55

    Р больше верхнего предела

    Ответственный за учет тепловой энергии

    Пример формы № 6

    СПТ962 1734     Квитанция 65534

    СПРАВКА

    по архиву диагностических сообщений, не влияющих на коммерческий учет

    (до 30 сообщений, предшествующих 14-10-07/23:00)

    Статус

    Код

    Дата и время

    Пояснение

    Есть

    Т2-05-06

    14-10-07/23:50

    Сработала 1 -я уставка по ОМЕГ А

    Нет

    Т4-03-01

    14-10-07/23:55

    Р за нижним пределом диапазона

    Ответственный за учет тепловой энергии

    Пример формы № 7

    СПТ962 1734     Квитанция 65534

    СПРАВКА

    по архиву времени перерывов электропитания (до 30 сообщений, предшествующих 14-10-07/23:00)

    Дата и время начала перерыва питания

    Продолжительность перерыва

    ч

    ч:мин:с

    14-10-07/14:37:15

    1,2

    1:12:00

    Ответственный за учет тепловой энергии

    Пример формы № 8

    СПТ962 1734     Квитанция 65535

    СПРАВКА

    по архиву значений параметра 210т1 (до 30 записей, предшествующих 14-10-06/14:00)

    Дата и время

    Значение параметра

    Единицы измерения

    14-10-06/13:00

    13-10-06/08:00

    143,15

    142,24

    т

    т

    Ответственный за учет тепловой энергии

    Приложение В

    Вычислительные формулы

    В.1 Вычисление массового расхода

    G = 10’3 Q р [1 + р (Т-20)]2

    А 11-BH

    СЕКш-КпЕ714120^1

    .    71 -d220 [1-а-(т-20)]2

    ■ А. • £ •

    G = 3,610’3

    G = 3,6 10~3

    G = 3,610~3

    G = 3,6IO“3

    (В.1)

    (В.2)

    (В.З)

    (В.4)

    (В.5)

    (В.6)

    G = [1 + 0,000189-(Т-20)]-А-ДР- Ц-

    V Рве

    где

    G - массовый расход [т/ч]; (В.1) - для преобразователей объемного расхода, (В.2) - для стандартных сужающих устройств, (В.З) - для специальных диафрагм, (В.4) - для напорных устройств с осредняющими трубками Annubar, (В.5) - для напорных устройств с осред-няющими трубками Torbar, (В.6) - для сужающих устройств с переменным сечением проходного отверстия Gilflo;

    Q - объемный расход [м3/ч];

    С - коэффициент истечения; вычисляется по ГОСТ 8.586.1 - ГОСТ 8.586.5;

    Е - коэффициент скорости входа; вычисляется по ГОСТ 8.586.1 - ГОСТ 8.586.5;

    А - коэффициент расхода; вычисляется по РД 50-411 для специальных диафрагм, задается по документации на напорное устройство или сужающее устройство с переменным сечением;

    Кш - коэффициент шероховатости трубопровода;

    К.п - коэффициент притупления входной кромки диафрагмы; Кп=1 для других сужающих устройств;

    £   - коэффициент расширения измеряемой среды; е=1 для воды, для пара вычисляется по

    ГОСТ 8.586.1 - ГОСТ 8.586.5 или РД 50-411;

    ДР - разность давлений [кПа];

    Т - температура [°C] теплоносителя;

    d2o - диаметр [мм] отверстия сужающего устройства при 20 °C;

    D2o - внутренний диаметр [мм] измерительного участка трубопровода при 20 °C;

    Р - коэффициент [ 1 /°C] температурного расширения материала измерительного участка трубопровода;

    а - коэффициент [ 1 /°C] температурного расширения материала сужающего устройства;

    р - плотность [кг/м3] теплоносителя рабочих условиях; вычисляется по МИ 2412 для воды и МИ 2451 для пара;

    Рве - плотность [кг/м3] воды при стандартных условиях Тс=293,15 К и Рс=0,101325 МПа;

    X - степень сухости насыщенного пара; для других теплоносителей Х=1;

    Вн - коэффициент напорного устройства; задается согласно документации на напорное устройство; Вн=0 для жидких теплоносителей;

    к - показатель адиабаты, вычисляется по МИ 2451.

    В.2 Вычисление массы и объема

    V = qH-N

    (B.7)

    n 1

    v = io3gH-X—

    (B.8)

    n^Pn

    t2

    V = Jq dt

    tl

    (B.9)

    M = gH-N

    (B.10)

    N

    M = 10-3qH£pn

    П “1

    (B.ll)

    t2

    M = [G dt

    (B.12)

    и

    где

    V - объем [м3];

    М - масса [т];

    G - массовый расход [т/ч];

    Q - объемный расход [м3/ч];

    N - количество импульсов входного сигнала;

    рп - плотность [кг/м3] теплоносителя на момент поступления n-го импульса входного сигнала; qH - цена импульса [м3] преобразователя объемного расхода с импульсным выходным сигналом; gH - цена импульса [т] преобразователя массового расхода с импульсным выходным сигналом; tl, t2 - время [ч] начала и окончания интервала вычислений.

    В.З Вычисление тепловой мощности и тепловой энергии, а также массы теплоносителя, израсходованного на подпитку или горячее водоснабжение (ГВС), в зависимости от схемы учета:

    - схема учета 0

    - общий случай: открытая система с несколькими подающими, несколькими обратными и одним или несколькими подпиточными (ГВС) трубопроводами, с измерением расхода в каждом подающем и каждом обратном трубопроводах

    со = 10’3 •

    W =1(Г3

    G1 ■ • (h 1 i - hx) - G2j ■ (h2 j - hx) i=i                              j=i

    ■J

    £Gli(hli-hx)-£G2j-(h2j-hx)

    i=i                              j=i

    ■ dt

    (B.13.1)

    (B.13.2)

    (B.13.3)

    - частный случай: открытая система с одним подающим, одним обратным и одним или несколькими подпиточными (ГВС) трубопроводами, с измерением расхода в подающем и обратном трубопроводах

    co=1 O’3 ■ [G1 • (hl - h2) + (G1 - G2) • (h2 - hx)]

    (B.14.1)

    W = 1 CT3 • J [G1 • (hl-h2)+(Gl-G2)- (h2-hx)]dt

    tl

    (B.14.2)

    M = M1-M2

    (B.14.3)

    - частный случай: открытая система с одним или несколькими подающими трубопроводами, с измерением расхода в каждом подающем трубопроводе (система без возврата теплоносителя) и = 10’3 -^Gli (hli-hx)

    i=l

    (В.15.1)

    i=a

    W =10~3-J£Gli-(hl.-hx)-dt                     (В.15.2)

    tl i=I

    M = £Mb                                    (B.15.3)

    i=i

    - частный случай: открытая система с одним подающим трубопроводом (система без возврата теплоносителя)

    со = 10’3 G1 (hl -hx)                                    (В.16.1)

    t2

    W = 10_3 - JG1 (hl — hx)- dt                               (В.16.2)

    tl

    М = М1                                              (В.16.3)

    - схема учета 1

    - общий случай: закрытая система с одним или несколькими подающими и одним обратным трубопроводами, с измерением расхода в каждом подающем трубопроводе со = 10“3-^Glj (hl,-Ь2)                             (В.17.1)

    j=l t2 j=a

    w = 10’3-JXG1i (hli~h2) dt

    (B.17.2)

    (B.17.3)

    tl i=l

    M = 0

    - частный случай: закрытая система с одним подающим и одним обратным трубопроводами, с измерением расхода в подающем трубопроводе

    со = 10’3 Gl (hl-h2)                                      (В.18.1)

    12

    W = 10“3- jGl-(hl-h2)dt

    (В. 18.2)

    (В. 18.3)

    п

    М = 0

    - схема учета 2

    - общий случай: закрытая система с одним подающим и одним или несколькими обратными трубопроводами, с измерением расхода в каждом обратном трубопроводе

    j=b          ,

    со = 10’3 ХС2/(1 j=i

    12 i=b W = 10’3JXG2jV

    tl J=1

    (B.19.1)

    11 - h2-)-dt

    (B.19.2)

    M = 0

    (B.19.3)

    - частный случай: закрытая система с одним подающим и одним обратным трубопроводами, с

    измерением расхода в обратном трубопроводе <в = 10~3 G2 (hl-h2)

    W = 10’3 • JG2 (hl-h2) dt

    и

    M = 0

    (B.20.1)

    (B.20.2)

    (B.20.3)

    - схема учета 3

    - открытая система и источник теплоты с несколькими подающими, несколькими обратными и несколькими подпиточными (ГВС) трубопроводами, с измерением расхода в каждом подающем, каждом обратном и каждом подпиточном (ГВС) трубопроводах

    i=a

    к=с

    (В.21.1)

    i=i

    12 ‘

    к=1

    (В.21.2)

    tl

    k=c

    M =^M3k

    k=l

    i=i

    j=i

    к=1

    (В.21.3)

    - схема учета 4

    - общий случай: открытая система с несколькими подающими, одним обратным и несколькими подпиточными (ГВС) трубопроводами, с измерением расхода в каждом подающем и каждом подпиточном (ГВС) трубопроводах

    со = 10’3 • £ G11 • (hl i - h2) + Y G3k (h2 - hx)

    _ i = l

    12 i=a

    W = IO’3J ]£Gli (hli-h2)+ ]£G3k (h2-hx) dt (B.22.2) tlLi=l

    (В.22.1)

    k=b

    M = XM3k

    к=1

    (В.22.3)

    - частный случай: открытая система с одним подающим, одним обратным и одним подпиточным (ГВС) трубопроводами, с измерением расхода в подающем и подпиточном (ГВС) трубопроводах

    со=10”3 ■ [G1 • (hl - h2)+G3 • (h2 - hx)]

    W = IO-3 J[G1-(hl-h2)+G3- (h2-hx)] dt

    tl

    M = M3

    (В.23.1)

    (В.23.2)

    (В.23.3)

    - схема учета 5

    - общий случай: открытая система с одним подающим, несколькими обратными и несколькими подпиточными (ГВС) трубопроводами, с измерением расхода в каждом обратном и каждом подпиточном (ГВС) трубопроводах

    со = 10“3- ^G2j (hl -h2j) + ^G3k (hl - hx)

    _ j=l

    12Г _                       ...

    W=1O’3 J XG2r(hi-h2i)+XG3k <hl_hx) -dt

    tl ■ ■                                                            ’ ■

    (В.24.1)

    j=b

    к = 1

    к=с

    (В.24.2)

    - j=l

    k=c

    M = XM3k

    k=l

    (В.24.3)

    - частный случай: открытая система с одним подающим, одним обратным и одним подпиточным (ГВС) трубопроводами, с измерением расхода в обратном и подпиточном (ГВС) трубопроводах

    co=1 O’3 ■ [G2 • (hl - h2)+G3 • (hl - hx)]

    W = 1(T3- J[G2(hl-h2)+G3(hl-hx)]dt

    ti

    M = M3

    (В.25.1)

    (В.25.2)

    (В.25.3)

    где

    co - тепловая мощность [ГДж/ч];

    W - тепловая энергия [ГДж];

    М - масса [т] теплоносителя, израсходованного на подпитку или ГВС;

    Gl, Ы - массовый расход [т/ч] и энтальпия [кДж/кг] теплоносителя в подающем трубопроводе; G2, h2 - массовый расход [т/ч] и энтальпия [кДж/кг] теплоносителя обратном трубопроводе; G3 - массовый расход [т/ч] теплоносителя в подпиточном (ГВС) трубопроводе;

    hx - энтальпия холодной воды [кДж/кг];

    G1 i, hlj - массовый расход [т/ч] и энтальпия [кДж/кг] теплоносителя в подающем i-трубопроводе; G2j, h2j - массовый расход [т/ч] и энтальпия [кДж/кг] теплоносителя в обратном j-трубопроводе; G3k - массовый расход [т/ч] теплоносителя в k-том подпиточном трубопроводе;

    а, Ь, с - количество подающих, обратных и подпиточных (ГВС) трубопроводов; а+Ь+с<12;

    11, t2   - время [ч] начала и окончания интервала вычислений.

    В.4 Вычисление средних значений параметров:

    12

    |Z-{r + (l-r)-G}-dt

    Z = —---------------2-----                            (1.26)

    г (t2-tl) + (l-r) JG dt

    tl

    где

    Z - среднее значение параметра Z;

    Z - температура (Т), давление (Р);

    G - массовый расход [т/ч ];

    г - коэффициент; при г=1 осреднение параметра Z ведется независимо от значения расхода G, при г=0 вычисляется средневзвешенное значение параметра Z;

    tl, t2- время [ч] начала и окончания интервала вычислений.

    Приложение Г

    Настроечные параметры

    Таблица Г.1 - Поверочная база данных

    Номер и значение параметра

    012=1

    034к02н09=000,00000

    100т04=4

    120т01=32,462

    013н45=000000000000

    034к03н00=010

    100т05=5

    120т02=31,865

    014н00=01-07

    034к03н01=29,001

    100т06=6

    120т03=39,5714

    014н00=02-08

    034к03н08=0,000008889

    101т01=1

    120т04=29,7872

    014н00=03-09

    034к03н09=000,00000

    101т02=2

    120т05=28,98

    014н00=04-10

    034к04н00=040

    1О1тОЗ=О

    120т06=24,98

    014н00=05-11

    034к04н01=24,82168

    101т04=0

    121т01=1

    014н00=06-12

    034к04н06=312,5

    101т05=0

    121т02=1

    020=01-01-15

    034к04н07=0

    101т06=0

    121т03=1

    021=01-00-00

    035н00=14,988

    1О2тО1нОО=2

    121т04=1

    024=10

    035н01=03206

    1О2тО1нО1=250

    121т05=1

    026н02=1

    036н00=0,1

    102т01н02=0,0000127

    121т06=2

    027н00=0

    ОЗбнО1=03207

    102т01н03=1

    300п1=1

    027н01=6

    037н00=760

    102т02н00=12

    300п2=2

    030н00=00

    037н01=03204

    1О2тО2нО1=25О

    300пЗ=3

    ОЗОнО 1=0,00001

    040н00=-15

    1О2тО2нО2=О

    300п4=4

    030н02=0,00001

    040н01=03208

    1О2тО2нОЗ=О

    300п5=5

    031н00=111111111111

    045нО1=00000010

    102т03н00=12

    300п6=6

    031н01=11И11

    045н02=060000000

    102т03н01=250

    301п1=0012000000001

    О32кО1нОО=О1О

    045н03=061000000

    102т03н02=0

    301п2=0000120000000

    О32кО1нО1=5О

    045н04=063000000

    102т03н03=1

    ЗО1пЗ=1112130000004

    032к02н00=060

    045н05=064000000

    1О2тО4нОО=12

    301п4=0000000012002

    032к02н01=10000

    045н06=065000001

    1О2тО4нО1=250

    301п5=0000001112134

    032к03н00=040

    045н07=156ЕЕ000001

    1О2тО4нО2=О

    301п6=1112131112133

    032к03н01=16

    045н08=3402000001

    1О2тО4нОЗ=1

    1О2тО5нОО=12

    032к04н00=030

    045н09=066000000

    1ЮтО1нО1=03201

    102т05н01=250

    032к04н01=0,16

    045н10=067000001

    113тО1нОО=О,6О1325

    1О2тО5нО2=О

    032к04н01=0

    045н11=15001000000

    113т01н01=03203

    1О2тО5нОЗ=1

    032к05н00=050

    045н12=15007000000

    113т02н00=0,475713

    1О2тО6нОО=12

    032к05н01=200

    045н13=154ЕЕ000000

    113т02н01=0

    1О2тО6нО1=250

    032к05н02=0

    045н14=157ЕЕ000000

    113т03н00=0,701325

    1О2тО6нО2=О

    032к06н00=050

    045н15=171 EE000000

    113тОЗнО1=О

    1О2тО6нОЗ=1

    032к06н01=20

    045н16=158ЕЕ000000

    113т04н00=0,675

    103т01н00= 159,83

    032к06н02=0

    045н17=3401000000

    113т04н01=0

    103т01н01=0,0000173

    032к07н00=042

    045н18=350Е000000

    113т05н00=0,69

    103т02н00= 159,83

    032к07н01=0,16

    045н19=351Е000000

    113тО5нО1=О

    103т02н01=0,0000173

    032к08н00=052

    045н20=160ЕЕ000000

    113т06н00=0,501325

    104т02=0,005

    032к08н01=50

    045н21=360Е000000

    113т06н01=0

    109т02н00=10000

    032к08н02=-50

    045н22=161ЕЕ000000

    114т01н00=249,33

    1О9тО2нО1=03202

    ОЗЗкО1нОО=ОЗЗ

    045н23=361Е000000

    114т01н01=03303

    109т03н00=40

    033к02н00=053

    045н24=021000000

    114т02н00= 150,008

    109т03н01=03401

    033к03н00=024

    045н25=-

    114т02н01=03205

    1О9тО4нОО=29,7872

    033к04н00=033

    045н26=-

    114т03н00=65,03

    1О9тО4нО1=03402

    034к01н00=030

    045н27=-

    114тОЗнО1=ОЗЗО1

    1О9тО5нОО=29,ОО5

    034к01н01=40,001

    045н28=-

    114т04н00=39,975

    109т05н01=03403

    034к01н06=312,5

    045н29=-

    114т04н01=03304

    109т06н00=24,821

    034к01н07=0

    045н30=-

    114т05н00=49,98

    1О9тО6нО1=03404

    034к02н00=020

    100т01=1

    114т05н01=03304

    110т01н00=50,01

    034к02н01=29,7872

    100т02=2

    114т06н00=39

    -

    034к02н08=0,000022222

    100т03=3

    114т06н01=03302

    -

    Лист регистрации изменений

    Изм.

    Номера замененных листов

    Всего листов в документе

    Извещение

    Изменение внес

    Обозначение

    Дата выпуска

    Ф.И.О.

    Дата

    1

    Здесь и далее давление может быть выражено в единицах: "МПа", "кПа" и "кг/см3".

    2

    Здесь и далее тепловая энергия может быть выражена в единицах: "ГДж", "Гкал" и "МВт-ч".

    3

    Здесь и далее тепловая мощность может быть выражена в единицах: "ГДж/ч", "Гкал/ч" и "МВт".

    4

    Допускается применение иных СИ и оборудования с характеристиками не хуже указанных.

    5

    Содержится на компакт-диске, поставляемом с каждым тепловычислителем.

    6

    Формат отображения на дисплее номера версии и контрольной суммы описан в пункте 2.7 руководства.

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
