Методика поверки «УСТАНОВКИ ПОВЕРОЧНЫЕ ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТА АМПЛИТУДНОЙ МОДУЛЯЦИИ РЭКАМ-2» (МП РПИС.411166.022)

УТВЕРЖДАЮ

Первый заместитель генерального директора -

ИНСТРУКЦИЯ

УСТАНОВКИ ПОВЕРОЧНЫЕ ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОЭФФИЦИЕНТА АМПЛИТУДНОЙ МОДУЛЯЦИИ

РЭКАМ-2

Методика поверки.

РПИС.411166.022 МП

р.п. Менделееве

2016 г.

• 1  Вводная часть

• 2  Операции поверки

• 3  Средства поверки

• 4  Требования к квалификации поверителей

• 5  Требования безопасности

• 6  Условия поверки

• 7  Подготовка к проведению поверки

• 8  Проведение поверки

  • 8.1  Внешний осмотр

  • 8.2  Опробование

  • 8.3  Определение номинальных значений установки несущих частот

  • 8.4  Определение номинального уровня и диапазона изменений выходного

напряжения AM сигналов

• 8.5 Определение диапазона модулирующих частот в режиме работы от

встроенного генератора

• 8.6  Определение диапазона устанавливаемых значений коэффициента 8 амплитудной модуляции, абсолютной погрешности воспроизведения пиковых и средних квадратических значений коэффициента амплитудной модуляции

• 8.7  Определение случайной погрешности передачи размера единицы 1 коэффициента амплитудной модуляции

• 9  Оформление результатов поверки                                            1

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок установок поверочных для средств измерений коэффициента амплитудной модуляции РЭКАМ-2 (далее - установки РЭКАМ-2), изготавливаемых ООО «НПП «Радио, приборы и связь», г. Нижний Новгород, находящейся в эксплуатации, а также после хранения и ремонта.

• 1.2 Первичной поверке подлежат установки РЭКАМ-2, выпускаемые из производства и выходящие из ремонта.

Периодической поверке подлежат установки РЭКАМ-2, находящиеся в эксплуатации и на хранении.

• 1.3 Интервал между поверками 2 года.

• 2.1 При проведении поверки установок РЭКАМ-2 должны быть выполнены операции, указанные в таблице 1.

Таблица 1

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки установок РЭКАМ-2 должны быть применены средства измерений, указанные в таблице 2.

Таблица 2

• 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

• 3.4 При поверке использовать персональный компьютер (далее - ПК) с установленным с компакт-диска, входящего в комплект поставки, программным обеспечением (далее - ПО) для установок РЭКАМ-2.

Требования к ПК: процессор с тактовой частотой 1 ГГц или выше, оперативная память не менее 1 Гб, пространство на жестком диске до 150 МБ, наличие дисковода для CD-дисков или DVD-дисков, наличие интерфейсов USB (обязательно) и RS-232 (опционально).

• 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже третьей.

• 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ-2. Руководство по эксплуатации. РПИС.411166.022 РЭ» (далее -РПИС.411166.022 РЭ).

• 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации установки РЭКАМ-2 и средств поверки.

• 5.2 Средства поверки должны быть надежно заземлены в одной точке в соответствии с документацией.

• 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

• 6.1 При проведении поверки должны соблюдаться условия, приведенные в таблице 3.

Таблица 3

• 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в РПИС.411166.022 РЭ и руководствах по эксплуатации применяемых средств поверки.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 Внешний осмотр установки РЭКАМ-2 проводить визуально без вскрытия. При этом необходимо проверить:

• - комплектность, маркировку и пломбировку согласно эксплуатационной документации;

• - отсутствие механических повреждений, низкочастотных и высокочастотных разъемов, сетевого выключателя;

• - состояние соединительных кабелей, шнура питания.

• 8.1.2 Результат внешнего осмотра считать положительным, если:

• - комплектность соответствуют документу «Установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ-2. Формуляр РПИС.411166.022 ФО» (далее - ФО);

• - маркировка и пломбировка соответствуют РПИС.411166.022 РЭ;

• - отсутствуют видимые механические повреждения низкочастотных и высокочастотных разъемов, сетевого выключателя;

• - соединительные кабели, шнур питания не имеют видимых повреждений.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

• 8.2.1 Подсоединить ПК к установке РЭКАМ-2.

• 8.2.2 Включить питание ПК и установки РЭКАМ-2. После загрузки ОС Windows установить формат даты и времени: ДД.ММ.ГГ и ЧЧ.ММ.СС и запустить рабочую программу.

• 8.2.3 После 15-минутного прогрева запустить программу самодиагностики нажатием виртуальной кнопки «ДА». При положительном результате самодиагностики (через = 5 минут) на экране ПК наблюдать рабочее окно (рисунок 1).

  ■вив



  114-1900.3 кГц

  ьоэффицие

  КОМПАРАТОР

  Несуща» частота

  ;РЭКАМг2

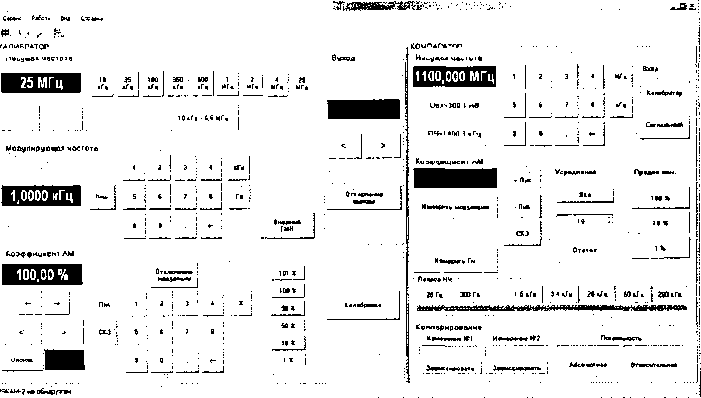

  Рисунок 1

  8.2.4 Выполнить проверку идентификационных данных ПО установки РЭКАМ-2 для этого в меню «Справка» выбрать строку «О программе» и наблюдать окно с идентификационными данными ПО установки РЭКАМ-2 (для получения CRC32 встроенного ПО (ПО контроллера) нажать кнопку «Получить» в окне «О программе» и на экране Г1К наблюдать информацию об идентификационных данных ПО установки РЭКАМ-2.

  Результаты проверки идентификационных данных (признаков) ПО считать положительными, если:

  • - встроенное ПО (ПО контроллера) имеет версию: 02.03.11, контрольную сумму по CRC32: BA52FF25;

  • - метрологически значимые файлы внешнего ПО:

  •КАЛИБРАТОР Несуще»

  Коэффициент АН

• - файл Metrology.dll имеет версию: 1.0.0.0 и контрольную сумму по CRC32: 3182АЕ28;

• - файл Chv.Classes.dll имеет версию: 1.0.0.0 и контрольную сумму по CRC32: 1C0E4DE1.

В противном случае результаты проверки идентификационных данных (признаков) ПО установки РЭКАМ-2 считать отрицательными и последующие операции поверки не проводить.

• 8.2.5  Убедиться в том, что все виртуальные кнопки (органы управления) функционируют.

• 8.2.6 Результаты опробования установки РЭКАМ-2 считать положительными, если после выполнения самодиагностики на экране ПК наблюдали рабочее окно (рисунок 1), результаты проверки идентификационных данных ПО положительные, виртуальные кнопки ПО (органы управления) функционируют.

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

• 8.3.1 Определение номинальных значений установки несущих частот калибратора КАМ в режимах воспроизведения КАМ проводить с помощью частотомера электронно-счетного 43-64 (далее - частотомер 43-64), подключенного к розетке «G* Калибратор» на передней панели установки РЭКАМ-2.

• 8.3.2 Измерения проводить при выключенной модуляции на несущих частотах f_H^yCT: 0,01; 0,035; 0,1; 0,35; 1; 4 и 25 МГц.

• 8.3.3 Последовательно с помощью виртуальных кнопок устанавливать значения несущих частот f_H^yCT, приведенных в п. 8.3.2, и измерять их значения с помощью 43-64. Результаты

ГИЗМ 1

измерении 1_н фиксировать в рабочем журнале.

• 8.3.4 Рассчитать абсолютную погрешность установки несущей частоты Af_H^ycT по формуле

_AfycT_=fycT__fH3M_ п          п         п                                                                     ⁴

Результат вычислений зафиксировать в рабочем журнале.

• 8.3.5 Результаты поверки считать положительными, если для всех значений f_H^yCT значения Af_H^ycT находятся в пределах, определяемых по формуле

Af_H^yCT = ±1 -ИГ⁵ • f_H^yCT.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

• 8.4.1 Определение номинального уровня и диапазона изменений выходного напряжения AM сигналов калибратора КАМ проводить с помощью осциллографа на несущих частотах 0,01; 1; 4; 25 МГц при выключенной AM.

• 8.4.2 Измерения проводить на конце штатного кабеля (и входном сопротивлении осциллографа 50 Ом), подключенного к розетке « G* Калибратор».

• 8.4.3 На каждой из несущих частот, приведенных в п. 5.6.1 в калибраторе КАМ устанавливать номинальный уровень выходного напряжения 220 мВ и фиксировать показания осциллографа U_H0M, в мВ, в рабочем журнале.

• 8.4.4 На каждой из несущих частот, приведенных в п. 8.4.1, кнопками «>» «<» в зоне «ВЫХОД» калибратора КАМ уменьшать уровень выходного напряжения до минимального и фиксировать показания осциллографа И_мин, в мВ, в рабочем журнале.

Рассчитать диапазон изменений выходного напряжения AM сигналов и_{диапа30н}, в дБ, по формуле

и 1

U«,„„„ = 20-lg       .                        (3)

\ U НОМ )

Результаты расчета зафиксировать в рабочем журнале.

• 8.4.5  Результаты поверки считать положительными, если измеренные значения номинального уровня AM сигналов U_H0M на всех несущих частотах, приведенных в п. 8.4.1, находятся в пределах (220 ± 22) мВ, а регулировка выходного напряжения AM сигналов относительно номинального значения и_{диапазон} осуществляется в пределах от 0 до минус 20 дБ.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

• 8.5.1 Диапазон модулирующих частот в режиме работы от встроенного генератора определять с помощью эталонного компаратора из состава Государственного первичного эталон единицы коэффициента амплитудной модуляции высокочастотных колебаний ГЭТ 180-2010 (далее-ГЭТ 180-2010).

• 8.5.2 Установить на поверяемой установке РЭКАМ-2:

• - минимальную модулирующую частоту = 20 Гц;

• - значение КАМ в пределах от 90 до 100 %;

• - несущую частоту 25 МГц.

• 8.5.3 Подать AM сигнал с выхода калибратора испытываемой установки РЭКАМ-2 на вход «Компаратор» эталонного компаратора из состава ГЭТ 180-2010.

В окне компаратора «Измерение Fm» отсчитать действительное значение модулирующей частоты F®“,. Результат зафиксировать в рабочем журнале.

• 8.5.4 Установить на поверяемой установке РЭКАМ-2 модулирующую частоту = 1.0 кГц, В окне компаратора «Измерение Fm» отсчитать действительное значение

модулирующей частоты F™₂. Результат зафиксировать в рабочем журнале.

• 8.5.5  Установить на поверяемой установке РЭКАМ-2 модулирующую частоту ^модз ⁼ кГц. В ^окне компаратора «Измерение Fm» отсчитать действительное значение модулирующей частоты F““₃. Результат зафиксировать в рабочем журнале.

• 8.5.6  Рассчитать абсолютную погрешность установки частоты встроенного модулирующего генератора А_Рм0Д, в Гц, по формуле

Л = Г^уст _ Г^изм                                     141

¹ MO.ii ¹ MO.ii ’                                                               ^у ’

где i = 1, 2, 3.

• 8.5.7 Результаты поверки считать положительными, если значения , в Гц, в ‘мод

диапазоне модулирующих частот от 20 Гц до 200 кГц находятся в пределах, определяемых по формуле

+(3-10-⁵.Р^ + 0,1).                          (5)

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

• 8.6.1 Определение абсолютной погрешности воспроизведения пиковых значений КАМ проводить на ГЭТ 180-2010 на несущих, модулирующих частотах и при значениях КАМ, приведенных в таблице 4.

Таблица 4

• 8.6.2 Определение абсолютной погрешности воспроизведения средних квадратических значений КАМ проводить на несущих, модулирующих частотах и при значениях КАМ, приведенных в таблице 5.

Таблица 5

• 8.6.3 Для проведения измерений:

розетку «Ст* Калибратор» соединить с входом компаратора, входящего в состав ГЭТ 180-2010;

розетку «RS-232» интерфейса установки соединить со свободным COM-портом ПК, входящего в состав ГЭТ 180-2010.

• 8.6.4 Выполнить операцию «Полная калибровка» калибратора поверяемой установки РЭКАМ-2.

• 8.6.5 Устанавливая в калибраторе КАМ поверяемой установки РЭКАМ-2 параметры AM сигнала в соответствии с таблицами 4, 5 и, используя калибратор КАМ и компаратор ГЭТ 166-2004, в соответствии с правилами эксплуатации ГЭТ 180-2010, определять во всех точках, приведенных в таблицах 4 и 5, значения абсолютной погрешности воспроизведения пиковых значений КАМ Д^, в %, и среднеквадратических значений КАМ Д^^ю, в %.

• 8.6.6 Результаты поверки считать положительными, если в диапазоне воспроизводимых значений КАМ от 0,1 до 100 %, значения Д^ и Д^^ю находятся в пределах, определяемых по формулам

А!,¹, = + (А₀-М + 3-ДМ_ш);                     (6)

А“³=±(А₀-М + ДМ_ш);                 (7)

где А_о - множитель в относительных единицах, значения которого приведены в таблице 6;

М - значение КАМ, воспроизводимое калибратором испытуемой установки РЭКАМ-2;

АМ_Ш - значения составляющей погрешности за счет амплитудного шума и фона AM сигналов, значения которой приведены в таблице 7.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

Таблица 6

Таблица 7

8.7.1 Определение случайной погрешности (СКО) передачи единицы КАМ проводить на несущей частоте 25 МГц при значениях модулирующих частот и КАМ, приведенных в таблице 8.

Таблица 8

• 8.7.2 Для каждого значения несущей частоты, модулирующей частоты и значения КАМ, приведенных в таблице 8, выполнить N измерений КАМ от калибратора поверяемой установки РЭКАМ-2 компаратором поверяемой установки в режиме текущего усреднения десяти значений, результатами которых являются N показаний компаратора Mi, М2, ..., Мм.

• 8.7.3 Вычислить среднее арифметическое значение Д/_Ср из N показаний по формуле

Результаты вычислений зафиксировать в рабочем журнале.

• 8.7.4 Вычислить отклонения А_м , в %, от среднего арифметического значения по формуле

где i = 1,2,3, ..., 10.

Результаты вычислений зафиксировать в рабочем журнале.

• 8.7.5 Определить среднее квадратическое отклонение случайной составляющей абсолютной погрешности передачи размера единицы КАМ о_м , в %, по формуле



(Ю)

Результаты вычислений зафиксировать в рабочем журнале.

• 5.8.6 Результаты поверки считать положительными, если значения а_м, в %, находятся в пределах, определяемых по формуле




  (Н)

где М - компарируемое значение единицы КАМ в %;

ДМ_Ш - значения составляющей погрешности за счет остаточного частотного шума и фона AM сигналов, значения которых приведены в таблице 7.

В противном случае результаты поверки считать отрицательными.

• 9.1 Установка РЭКАМ-2 признается годной, если в ходе поверки все результаты положительные.

• 9.2 На установку РЭКАМ-2, которая признана годной, выдает выдается Свидетельство о поверке по установленной форме.

• 9.3 Установка РЭКАМ-2, имеющая отрицательные результаты поверки в обращение не

допускается, и на нее выдается Извещение о непригодности к применению с указанием причин непригодности.                                                        .

Начальник НИО-2 ФГУП «ВНИИФТРИ»                   '/    , В.А. Тищенко

Начальник лаборатории 203 НИО-2 ФГУП «ВНИИФТРИ
