Методика поверки «Газоанализаторы модели FGA 300, CGA 351, FGA 311, OxyTrak 390 Методика поверки» (Код не указан!)

ИНСТРУКЦИЯ

Газоанализаторы модели FGA 300, CGA 351, FGA 311, ОхуТгак 390

Методика поверки г. Москва 2012 г.

Настоящая инструкция распространяется на газоанализаторы модели FGA 300, CGA 351, FGA 311, OxyTrak 390 фирмы "GE Sensing ЕМЕА", США (далее - газоанализаторы) и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1.1 При проведении поверки выполняют операции и используют средства поверки, указанные в таблице 1.

Таблица 1

Примечание, допускается использовать иные средства поверки по техническим и метрологическим характеристикам не хуже указанных выше.

• 1.2 Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

• 2.1 При проведении поверки выполняют:

• - правила устройства и безопасности эксплуатации сосудов, работающих под давлением;

• - правила техники безопасности при эксплуатации электроустановок.

• 2.2 Помещение, в котором проводят поверку, оборудуют приточно-вытяжной вентиляцией.

• 3.1 При проведении поверки соблюдают следующие условия.

• - температура окружающего воздуха, °C

  (20 ± 5)

  30...90

• - относительная влажность окружающего воздуха, %

• - напряжение питания, В

- механические воздействия, наличие пыли, внешние электрические и магнитные поля, кроме земного, должны быть исключены,

• 4.1 Перед проведением поверки выполняют следующие подготовительные работы:

• 1) газоанализаторы модели FGA 300, CGA 351, FGA 311, OxyTrak 390 подготавливают к работе в соответствии с технической документацией фирмы;

• 2) проверяют пригодность ГСО-ПГС, которая должны быть подтверждена паспортами на них.

• 3) ГСО-ПГС в баллонах выдерживают в помещении, где проводят поверку, в течение 24 часов;

• 4) включают приточно-вытяжную вентиляцию.

• 5.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие поверяемого газоанализатора следующим требованиям:

• 1) комплектность газоанализаторов модели FGA 300, CGA 351, FGA 311, OxyTrak 390 (за исключением монтажного комплекта) должна соответствовать требованиям технической документации фирмы-изготовителя;

• 2) газоанализаторы модели FGA 300, CGA 351, FGA 311, OxyTrak 390 не должны иметь повреждений, влияющих на их работоспособность.

• 5.2 Опробование

Опробование газоанализаторов кислорода осуществляют в соответствии с инструкцией по эксплуатации приборов. При включении анализаторов проверяют прохождение в автоматическом режиме процедуры автоматической диагностики.

• 5.3 Определение основной погрешности

• 5.3.1 Определение основной погрешности газоанализаторов определяют путем пропускания через газоанализаторы ГСО-ПГС в соответствие с таблицей 2 в последовательности №№ 0-1 -2-1-0-2.

Таблица 2

Газоанализатор соединяют с генератором-разбавителем в соответствии со схемой (рис. 1).

Сброс

ГСО-ПГС - баллон с исходной газовой смесью;

ПНГ - баллон с поверочным нулевым газом;

ГГС-03-03 - генератор газовых смесей типа ГТС-03-03; Р - ротаметр.

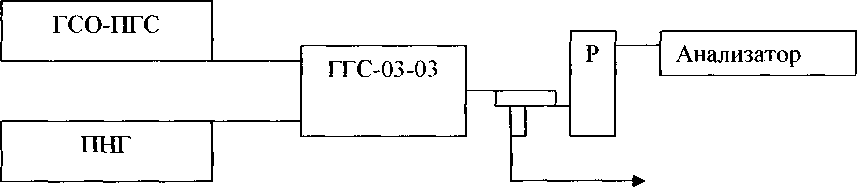

Рис. 1. Схема подачи ПГС от генераторов типа ГТС-03-03.

При поверке газоанализаторов, диапазон измерений которых отличается от приведенных в таблице 2, основную погрешность определяют, пропуская через газоанализаторы поверочные газовые смеси в соответствии с таблицей 3.

Таблица 3

• 5.3.2 Значение погрешности, приведенной к верхнему пределу измерений, в точке проверки определяют по формуле где Aj - показания анализатора, об.доля, % (млн¹);



  •100,

А_о - действительное значение объёмной доли измеряемого компонента в поверочной газовой смеси, % (млн'¹);

А_п - верхнее значение диапазона измерений, об.доля, % (млн¹).

• 5.3.3 Значение абсолютной погрешности измерений, в точке проверки определяют по формуле

Полученные значения основной приведенной погрешности (модель CGA 351) не

Полученные значения основной абсолютной погрешности (модели FGA 300, FGA 311, OxyTrak) не должны превышать:

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 6.1 Результаты поверки газоанализаторы заносят в протокол.

• 6.2 Положительные результаты поверки газоанализаторов оформляют выдачей свидетельства в соответствии с ПР 50.2.006.

6. Газоанализаторы, не удовлетворяющие требованиям настоящей инструкции, к эксплуатации не допускают. Газоанализаторы изымают из обращения, свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с ПР 50.2.006.

6.4 После ремонта газоанализаторы подвергают поверке.

Начальник отдела ФГУП "ВНИИМС
