СОГЛАСОВАНО

Генеральный директор

«Аналитприбор»

И .Г. Антонов

«_ - £'».....CJ$_________~ 2011

УТВЕРЖДАЮ

Руководитель ИДИ СИ ООО КИП «МЦЭ»

генеральный директор ООО КИП «МЦЭ»

____ Т...ДТ ________ А.В. Федоров

.. ., /

«                   2_______2011 г.

ГАЗОАНАЛИЗАТОРЫ Палладий-ЗМ

Методика поверки

ИБЯЛ.413411.048МП

Начальник ОМ - главный метролог

ФГУП СПО «Аналитприбор»

Н А Диваков

Ведущий инженер

Л. Л. Ужегова

Настоящая методика поверки распространяется на газоанализаторы Палладий-ЗМ (в дальнейшем - газоанализатор) и устанавливает методику первичной поверки при выпуске из производства и после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками -- 12 месяцев.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.1.

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

поверке

первичной

периодической

1 Внешний осмотр

6.1

Да

Да

2 Опробование:

6.2

- проверка работоспособности;

6.2.1

Да

Да

- определение электрического сопротивления

изоляции;

6.2.2

Да

Да

  • - проверка электрической прочности изоляции

  • - проверка срабатывания предупредительной и

6.2.3

Да

Нет

аварийной сигнализации и коммутации

внешних цепей

6.2.4

Да

Да

3 Определение метрологических характеристик:

- определение основной абсолютной

6.3

погрешности газоанализатора,

6.3.1

Да

Да

- определение вариации показаний

газоанализатора

6.3.2

Да

Да

4 Подтверждение соответствия программного . обеспечения средств измерений:

- проверка номера версии ПО. Проверка

6.4

.'идентификатора ПО

6.4.1

Да

Да

  • 1.2 При получении отрицательных результатов при проведении той или иной операции поверка газоанализатора прекращается.

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1 При проведении поверки должны быть применены средства поверки, указанные в таблице 2.1 и поверочные газовые смеси (ГСО-ПГС) согласно таблице 2.2.

Таблица 2.1

■ Номер пункта методики поверки

Наименование образцового средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

4.1;

6

Термометр ТЛ-2М по ТУ 22-2021.003-88, диапазон от 0 до 100 °C, цена деления 1°С

4.1;

6

Барометр-анероид М-67 по ТУ 25-04-1797, диапазон от 610 до 790 мм рт. ст., ±0,8 мм рт. ст.

4.1;

6

Психрометр МВ-4М по ТУ 25-1607.054-87, диапазон измерения относительной влажности от 10 до 100 % , температуры от минус 25 до плюс 50 °C

6.2;

■ - 6.3

Секундомер СОСпр-2б-2 по ГОСТ 5072-79, 60/60, кл.2

6.2

Мегаомметр Ф4104 по ТУ 25-04-2467-75, диапазон измерения от 0 до 100 МОм, погрешность измерения ± 1 %

6.2

Установка для проверки электрической безопасности GP1-73 5А; диапазон вых. напряжения от 100 до 6000 В; диапазон установки по току от 0,01 до 10,0 мА; диапазон измерения сопротивления изоляции при напряжении 50 и 100 В от 1 до 2000 МОм, при напряжении 500 и 1000 В от 1 до 10000 МОм (максимальный ток утечки 40 мА)

6.2

Фольга алюминиевая ДПРХМ 0,100x300 НД АД1 ГОСТ 618-73

6.2

Вольтметр универсальный цифровой В7-38; ХВ2.710.005 ТУ, диапазон измерения напряжения от 10'5 до 103 В, диапазон измерения силы тока от 10’5 - 2 х 10л мА, диапазон измерения сопротивления 10’3 - 2 х 104 кОм

6.2;

6.3

Ротаметр РМ-0,1 ГУЗ по ТУ 25-02,070213-82, верхний предел 0,1 м3/ч, кл. 4

6.3

Вольтамперметр М2044, ТУ 25-7514.0106-86, шкала 0,75 мА - 30 А; (15 мВ - 600 В)

кл. 0,2

6.3

Вентиль точной регулировки, ИБЯЛ.306249.006

' 6.3

Трубка ПВХ 4x1,5 по ТУ2247-465-00208947-2006

6.3

Поверочные газовые смеси (ГСО-ПГС) номера в Госреестре ГСО-ПГС 3843-87, 3844-87, выпускаемые по ТУ 6-16-2956-92, ГСО-ПГС 5004-89 выпускаемый по ТУ 2114-001-00226247-2010 в соответствии с таблицей 2.2

Таблица 2.2

гсо-

пгс

Компонентный

состав

Характеристика ГСО-ПГС

Номер ГСО-ПГС по Росреестру или обозначение нтд

Содержание определяемого компонента, объемная доля, млн4

Пределы допускаемого отклонения, объемная доля, млн4

Пределы допускаемой погрешности аттестации, объемная доля, млн4

1

СО-воздух

(1,2 мг/м3)

1,0

±0,6

±0,3

5004-89

. 2

(25 мг/м3)

21

±2

Относительная

± (-0,1Х+5,3) %

3843-87

' 3

(46 мг/м3)

39

±4

Относительная

± 2 %

3844-87

Примечания

  • 1 X - значение концентрации определяемого компонента, указанное в паспорте на ГСО-ПГС, объемная доля, млн4.

  • 2 Изготовители и. поставщики ГСО-ПГС:

  • - 214031; ФГУП СПО «Аналитприбор», Россия, г. Смоленск, ул. Бабушкина, 3, тел. (4812) 31-32-39, факс (4812) 31-75-17;

  • - 190005; ГЦИ СИ ГУП «ВНИИМ им. Д. И. Менделеева», Россия, г. С-Петербург, Московский пр-т, 19, тел. (812) 315-11-45, факс (812) 327-97-76.

  • 3 Допускается получение указанных ГСО-ПГС на другом оборудовании при условии обеспечения характеристик, не хуже указанных

  • 2.2 Все средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

  • 2.3 Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

ИБЯЛ.4134Г1.048МП

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

  • - требования техники безопасности и производственной санитарии выполнять согласно «Правилам по охране труда на предприятиях и в организациях машиностроения» ПОТ РО-14000-.001-98, утвержденным департаментом экономики машиностроения министерства экономики РФ 12.03.98;

  • - требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от i 1.06.2003 г.

  • - сброс газа при поверке газоанализатора по ГСО-ПГС должен осуществляться за пределы помещения;

  • - помещение должно быть оборудовано приточно-вытяжной вентиляцией;

  • - в помещении запрещается пользоваться открытым огнем и курить;

  • - к поверке допускаются лица, изучившие настоящую методику поверки, руководство по эксплуатации ИБЯЛ.413411.048РЭ и прошедшие необходимый инструктаж.

  • 4 УСЛОВИЯ ПОВЕРКИ

    • 4.1 При проведении поверки должны быть соблюдены следующие условия, если они не оговорены особо:

      - температура окружающего воздуха,

      °C

      20 ± 5;

      - относительная влажность,

      %

      60 ± 15,

      - атмосферное давление.

      кПа

      101,3 ±4,0;

      (мм рт. ст.)

      (760 ± 30),

      - напряжение питания,

      В

      ззод;

      - частота питающей сети,

      Гц

      50 ± 1

      - расход ГСО-ПГС,

      дм7мин

      1,0 ±0,1;

f - механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены;

- отсчет показаний проводить через 5 мин после подачи ГСО-ПГС.

  • 5 ПОДГОТОВКА К ПОВЕРКЕ

' 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - ознакомиться с настоящей методикой поверки и руководством по эксплуатации ИБЯЛ.413411.048РЭ;

  • - выполнить мероприятия по обеспечению условий безопасности;

  • - проверить наличие паспортов и сроки годности поверочных газовых смесей;

  • - баллоны с ПГС должны быть выдержаны при температуре поверки не менее 24 ч;

  • - газоанализатор должен быть выдержан при температуре поверки не менее 4 ч;

  • -  подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

  • - ознакомиться с руководством по эксплуатации и подготовить газоанализатор к работе согласно разделу 2 руководства по эксплуатации ИБЯЛ.413411 048РЭ;

  • - перед определением метрологических характеристик провести корректировку нуля и чувствительности.

  • - проверку газоанализатора по ГСО-ПГС проводить по схеме рисунка I с выключенным побудителем расхода;

  • - перед началом проверки сопротивления и прочности изоляции корпус газоанализатора обернуть в алюминиевую фольгу;

. •     - подключение газоанализатора к электрической сети питания, проводить по схеме рисунка 2.

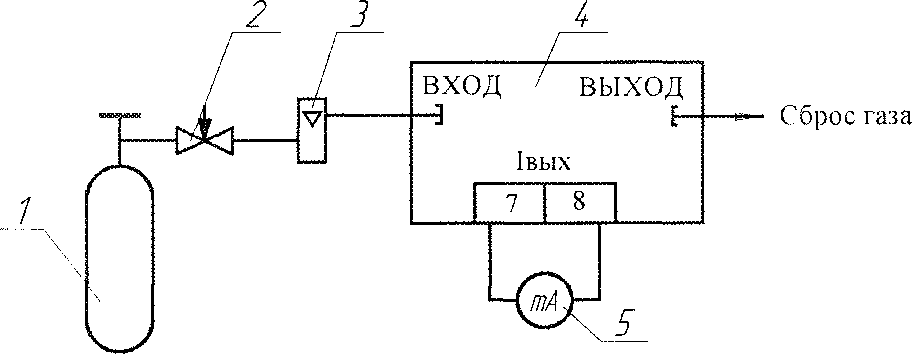

  • 1 - баллон с ГСО-ПГС;

  • 2 - вентиль точной регулировки;

  • 3 - ротаметр;

  • 4  газоанализатор;

  • 5 - миллиамперметр.

Газовые соединения выполнить трубкой ПВХ 4x1,5

Рисунок 1 - Схема поверки газоанализатора по ГСО-ПГС

Конт, j Цепь 1  | -230 В

-230 В

2  ! ~230 в 3 Заземляющий 4     провод .....5............................................................................ 6      12 В 7 ................Общ,

Рисунок 2 - Схема подключения газоанализаторов к электрической сети питания

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

      • 6.1.1 При внешнем осмотре газоанализатора должно быть установлено:

  • 1)  отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;

  • 2)  наличие пломб;

  • 3)  наличие маркировки газоанализатора, соответствующей руководству по эксплуатации ИБЯЛ.413411.048РЭ;

  • 4)  комплектность газоанализатора, указанная в руководстве по эксплуатации ИБЯЛ.413411.048РЭ;

  • 5)  исправность органов управления, настройки и коррекции;

  • 6)  наличие всех видов крепежа.

Примечание - Комплектность газоанализатора проверять только при первичной поверке ■при выпуске из производства.

  • 6.1.2 Результаты внешнего осмотра газоанализатора положительные, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 Проверка работоспособности

      • 6.2.1.1 Включить газоанализатор и провести проверку работоспособности газоанализатора в соответствии с разделом 2 руководства по эксплуатации ИБЯЛ.413411 048РЭ.

      • 6.2.1.2 Газоанализатор считается работоспособным, если при включении газоанализатора на передней панели загорается индикатор единичный зеленого цвета, поплавок индикатора расхода находится выше риски, на дисплее появляется надпись, свидетельствующая о начале режима прогрева, надпись на дисплее будет изменяться каждую минуту, в течении 15 мин, ведя обратный отсчет окончания прогрева и перехода в основной режим измерения. Режим прогрева сопровождается прерывистым свечением индикаторов единичных «ПОРОГ1» и «ПОРОГ2». По окончании времени прогрева на индикаторе газоанализатора появился в течение 2 - 3 с номер версии ПО, после этого, через 30 с произойдет подсчет контрольной суммы с помощью алгоритма CRC-16 и вывод контрольной, суммы на индикатор.

    • 6.2.2 Определение электрического сопротивления изоляции

      • 6.2.2.1 Определение электрического сопротивления изоляции проводить мегаомметром Ф4101 при температуре окружающего воздуха (20 ± 5) °C и относительной влажности до 80 %. Газовый канал газоанализатора должен быть заполнен окружающим воздухом, электрическое питание отключено, а сетевой переключатель включен. ГСО-ПГС во время проверки через газоанализатор не пропускать.

      • 6.2.2.2 Испытательное напряжение постоянного тока 500 В прикладывать между соединенными вместе контактами 1,2 разъема «СЕТЬ» и:

  • - корпусами разъемов «1вых» и «RS-232»;

  • - штуцерами «ВХОД» и «ВЫХОД».

Отсчет показаний проводить спустя 10 с после приложения напряжения.

  • 6.2.2.3  Результаты операции поверки положительные, если полученное значение электрического сопротивления изоляции не менее 20 МОм.

  • 6.2.3 Проверка электрической прочности изоляции

    • 6.2.3.1 Проверку электрической прочности изоляции проводить на пробойной установке при температуре окружающей среды (20 ± 5) °C и относительной влажности до 80 %. Газовый канал газоанализатора должен быть заполнен окружающим воздухом, электрическое питание отключено, а сетевой переключатель включен. ГСО-ПГС во время проверки через газоанализатор не пропускать.

' • .  6.2.3.2 Испытательное, практически синусоидальное, напряжение 1500 В прикладывать

между соединенными вместе контактами 1,2 разъема «СЕТЬ» и:

  • - соединенными вместе контактами 1 - 8 разъема «1вы.х»,

  • - соединенными вместе контактами 2, 3, 5 разъема «RS-232»;

  • - корпусами данных разъемов;

-   - штуцерами «ВХОД» и «ВЫХОД».

  • 6.2.3.3 Испытательное напряжение изменять от нуля до заданного значения за время от 5 до 20 с. Изоляцию выдерживать под испытательным напряжением в течение 1 мин. Снижение испытательного напряжения от заданного значения до нуля осуществлять в течение такого же времени.

  • 6.2.3.4 Результаты операции поверки положительные, если за время проверки не наблюдается признаков пробоя изоляции или поверхностного перекрытия изоляции.

ИБЯЛ.413411.048МП

  • 6.2.4 Проверка срабатывания предупредительной и аварийной сигнализации и коммутации внешних цепей

    • 6.2.4.1 В соответствии с разделом 2 ИБЯЛ.413411 048РЭ установить пороговые значения срабатывания сигнализации «Порог!» равное 16 мг/м3, а «Порог2» - 29 мг/м3.

Примечание - Допускается проводить проверку одновременно с определением основной абсолютной погрешности.

  • 6.2.4.2 Подать на вход газоанализатора ГСО-ПГС №2.

  • 6.2.4.3 Зарегистрировать включение индикатора «Порог!» и замыкание между собой .•контактов 2 и 3 разъема «1вых». Замыкание контактов проверять при помощи вольтметра В7-38,

переведенным в режим измерения сопротивления.

  • 6.2.4.4 Подать на вход газоанализатора ГСО-ПГС №3.

  • 6.2.4.5 Зарегистрировать включение индикаторов «Порог2» и «Порог 1». Зарегистрировать замыкание между собой контактов 5 и 6, а также контактов 2 и 3 разъема «1вых».

  • 6.2.4.6 Результаты операции поверки положительные, если:

происходит срабатывание предупредительной сигнализации при подаче ГСО-ПГС №2, и аварийной сигнализации при подаче ГСО-ПГС №3;

происходит замыкание между собой контактов в соответствии с п 6.2.4.3 и п. 6.2.4.5.

  • 6.3 Определение метрологических характеристик

    • 6.3.1 Определение основной абсолютной погрешности газоанализатора

?  6.3.1.1 Определение основной абсолютной погрешности проводить при поочередном

пропускании через газоанализатор ГСО-ПГС в последовательности №№ 1-2-3-2-1-3. Состав и характеристики ГСО-ПГС приведены в таблице 2.2.

  • 6.3.1.2 Подключить к контактам 7 и 8 выходного разъема «1вых» вольтамперметр типа М2044, в режиме измерения тока. Отсчет показаний производить с дисплея газоанализатора и по вольтамперметру.

  • 6.3.1.3 Определить значение основной абсолютной погрешности газоанализатора (А) в каждой точке поверки по формуле

А = А1(1),                                              (6.1)

где Aj - показания газоанализатора по дисплею в j-ой точке поверки, мг/м3;

Ao; - действительное значение концентрации определяемого компонента в j-ой точке поверки, указанное в паспорте на ГСО-ПГС, мг/м3.

  • 6.3.1.4 Определить значение основной абсолютной погрешности по выходному токовому сигналу (0 - 5), (4 - 20) мА на ГСО-ПГС №№ 1, 2, 3 по формуле (6.1), при этом показания

•. газоанализатора по токовому выходу определить по формуле

I, -1„

А,=—Л                             (6.2)

1 К '

где Ij - значение выходного сигнала, при подаче ГСО-ПГС №1 (№2 или №3), мА;

1о - начальное значение выходного сигнала, равное

  • - 0,0 - для выходного токового сигнала 0-5 мА;

  • - 4,0 - для выходного токового сигнала 4-20 мА;

' К - коэффициент пропорциональности, равный:

■'     мА ■ м3                          АСА

0,1------ для выходного токового сигнала 0-5 мА;

мг

„ мА • м~’                                           л

0,32---для выходного токового сигнала 4-20 мА.

мг

  • 6.3.1.5 Результаты операции поверки положительные, если полученные значения основной абсолютной погрешности газоанализатора в каждой точке поверки не превышает:

  • - ± 0,75 мг/м3 на участке диапазона измерения от 0 до 3 мг/м3;

  • - ± (0,75 + 0,085 (Ац\ - 3)) мг/м3 на участке диапазона измерения от 3 до 50 мг/м3,.

где Авх - массовая концентрация оксида углерода на входе газоанализатора, мг/м3.

  • 6.3.2 Определение вариации показаний газоанализатора

    • 6.3.2.1  Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной абсолютной погрешности на ГСО-ПГС №2.

    • 6.3.2.2 Определить вариацию показаний по формуле

(6.3)

где Aj6, (AJM) - показания газоанализатора при подходе к точке проверки со стороны больших (меньших) значений содержания определяемого компонента, зарегистрированные по дисплею газоанализатора или рассчитанные по формуле (6.2) по выходному токовому сигналу, мг/м3;

Ад - пределы допускаемой основной абсолютной погрешности газоанализатора, равные ± (0,75 + 0,085 (Авх - 3)) мг/м3.

  • 6.3.2.3 Результаты операции поверки положительные, если полученное значение вариации показаний в долях от пределов допускаемой основной абсолютной погрешности не превышает 0,5.

6.4 Подтверждение соответствия программного обеспечения средств измерений

  • 6.4.1 Проверка номера версии. Проверка цифрового идентификатора ПО.

  • 6.4.1.1 Проверку номера версии и цифрового идентификатора ПО проводить в следующем порядке:

  • - включить и прогреть газоанализатор согласно указаниям РЭ;

  • - убедиться, что на индикаторе газоанализатора появился в течение 2 - 3 с номер версии ПО;

  • - после этого через 30 с, происходит подсчет контрольной суммы с помощью алгоритма CRC-16 и вывод контрольной суммы на индикатор.

  • 6.4.1.2 Результаты операции поверки положительные, если зарегистрированные номер версии ПО и значение контрольной суммы исполняемого кода, соответствуют значениям указанным в руководстве по эксплуатации ИБЯЛ.413411.048РЭ.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 Результаты поверки оформляют протоколом произвольной формы.

  • 7.2 При положительных результатах поверки газоанализатор признают годным к применению, производят клеймение путем нанесения оттиска поверительного клейма на защитной крышке газоанализатора на свободном месте или делают соответствующую отметку в руководстве по эксплуатации ИБЯЛ.413411.048РЭ, или оформляют и выдают свидетельство о поверке в соответствии с ПР 50.2.006-94.

  • 7.3 При отрицательных результатах поверки газоанализатор признают непригодным к применению, эксплуатацию газоанализатора запрещают. Клеймо предыдущей поверки гасят, свидетельство о поверке аннулируют, делают отметку о непригодности в руководстве по эксплуатации ИБЯЛ.413411.048РЭ и оформляют извещение о непригодности установленной

формы в соответствии ПР 50.2.006-94 с указанием причин непригодности

и обозначение мест для

  • 7.4 Схема пломбировки от несанкционированного доступа нанесения оттисков клейм приведена на рисунке 3.

пмладий-зн Г............................

ЖЯ1 i

_

Гм

Рисунок 3 - Схема пломбировки газоанализатора от несанкционированного доступа и обозначение мест для нанесения оттисков клейм

Г арантийная пломба

Лист регистрации изменений

Ичм.

Номера листов (страниц)

Всего листов в документе

Номер

подпись

Дата

измененных

замененных

новых

аннулированных

документа

17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
