СОГЛАСОВАНО

Технический директор

ООО «Тайпит - ИП»

УТВЕРЖДАЮ

Заместитель директора по метрологии

г.

Иванникова

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Установки автоматические трехфазные для поверки счётчиков электрической энергии НЕВА-Тест 6303

Методика поверки

с изменением № 1

ТАСВ.411722.005 ПМ

2020

Настоящая методика предназначена для проведения первичной и периодической поверок установок автоматических трехфазных для поверки счётчиков электрической энергии НЕВА-Тест 6303 (далее - установки).

Настоящая методика устанавливает объем, условия поверки, методы и средства поверки установки и порядок оформления результатов поверки.

Методика распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации Установки.

Межповерочный интервал - 2 года.

В зависимости от метрологических характеристик используемого эталонного средства измерения установки выпускаются в двух вариантах исполнения: НЕВА-Тест 6303 0,1 класса точности 0.1 и НЕВА-Тест 6303 0,05 класса точности 0.05.

  • 1 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Первичная поверка

Периодическая поверка

Внешний осмотр

6. 1

+

+

Проверка сопротивления изоляции

6.2

4-

+

Проверка подтверждения соответствия программного обеспечения

6.3

4-

4-

Проверка функционирования

6.4

4-

+

Проверка основных технических характеристик

6.5

4-

4-

Проверка основных метрологических характеристик

6.6

+

+

Оформление результатов поверки

7

4-

4-

Таблица 1.1 (Измененная редакция, Изм.№ 1)

1.2. Допускается проводить периодическую поверку для меньшего числа величин или на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ, оформленного в произвольной форме.

1.2 (Введен дополнительно, Изм. №1)
  • 2 Средства поверки

  • 2.1 При проведении поверки рекомендуется применять средства и вспомогательное оборудование, указанные в таблице 2.1.

Таблица 2.1

Наименование оборудования

Основные характеристики

Пункты

методики

поверки

Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ-02 »

Относительная погрешность измерения тока ±[0,01+0,002 |(1,21н/1)-1|]

Относительная погрешность измерения напряжения

±[0,01+0,002 |(1,2UH/U)-1|]

Относительная погрешность измерения активной мощности

±[0,015+0,004 |(1,44Рн/Р)-1|]

  • 4.1

  • 6.4.1

  • 6.4.2

  • 6.4.3

  • 6.4.4

  • 6.5.1

  • 6.5.2

  • 6.5.3

Частотомер 43-83

Нестабильность частоты опорного генератора ±2,5-КУ8

6.5.4

Осциллограф С1-137(С1 -99)

Полоса пропускания не менее 1 МГц,

Ubx от 0.01 до 5 В/дел.,

Rbx не менее 1 МОм,, Свх не более 50 пФ.

6.4.5

Установка для проверки электрической безопасности GPI-725A

Испытательное напряжение: 50 В, 100 В, 500 В, 1000 В

Диапазон измерений от 1 МОм до 10 ГОм Относительная погрешность

(в диапазоне от 1 до 50 МОм) ±0.05*1^

6.2

Персональный компьютер Pentium 13 3 ГГц 4 Гб ОЗУ

ПК с установленным ПО «Тест-СОФТ»

6.3

Барометр-анероид метеорологический БАММ-1

от 80 до 106 кПа, ПГ ±0,2 кПа

4.1

Гигрометр психрометрический ВИТ-2

от 16 до 40 °C; ПГ ±1,0 °C от 10 до 100%; ПГ ±3,0%

4.1

Таблица 2.1 (Измененная редакция, Изм.№ 1)

  • 2.2 Все используемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке.

  • 2.3  Работа с эталонными средствами измерений должна производиться в соответствии с их эксплуатационной документацией.

  • 2.4 Допускается применение иных средств и вспомогательного оборудования, обеспечивающих требуемые метрологические характеристики и диапазоны измерений.

  • 3 Требования безопасности

  • 3.1 При проведении работ по монтажу и обслуживанию Установки должны быть соблюдены требования ГОСТ 12.2.007.0-75 и "Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей", утвержденные Главгосэнергонадзором.

  • 3.2 Лица, допускаемые к поверке Установки, должны иметь квалификационную группу по электробезопасности не ниже III для электроустановок до 1000 В и быть официально аттестованы в качестве поверителей.

  • 3.3 Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

3.1 и 3.2 (Измененная редакция, Изм.№ 1)
  • 4 Условия поверки

  • 4.1 При проведении поверки установки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C

    23 ±5;

    30-80;

    84-106,7 (630-800);

    50 ± 2 %;

    230 ± 10%;

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт. ст.)

  • - частота питающей сети, Гц

  • - напряжение питающей сети переменного тока, В

- коэффициент нелинейных искажения напряжения питающей сети, %                                                           не более 5.

4. (Измененная редакция, Изм.№ 1)
  • 5 Подготовка к проведению поверки

  • 5.1 Перед проведением поверки необходимо выполнить следующие операции:

  • - выдержать Установку в условиях окружающей среды, указанных в п.4, не менее

1 часа, если она находилась в климатических условиях, отличающихся от указанных в п.4;

  • - соединить зажимы заземления используемых средств поверки с контуром заземления;

  • - подключить Установку и средства поверки к сети переменного тока, включить и дать поработать на холостом ходу в течение времени, указанного в технической документации на нее.

  • 6 Проведение поверки

  • 6.1 Внешний осмотр

При внешнем осмотре Установки проверяется комплект поставки, маркировка, отсутствие механических повреждений.

  • 6.1.1 Комплект поставки должен соответствовать эксплуатационной документации. Комплектность эксплуатационных документов должна соответствовать перечням, указанным в формуляре.

  • 6.1.2 Маркировка должна быть четкой и содержать:

  • - наименование Установки НЕВА-Тест 6303;

  • - класс точности Установки;

  • - товарный знак предприятия-изготовителя;

  • - заводской номер Установки;

  • - дата изготовления;

  • - вид питания, номинальное напряжение питания, частота сети;

  • - потребляемая мощность;

  • - знак реестра СИ;

  • - знак Евразийского экономического союза;

  • - напряжение пробоя;

  • - надпись: «Сделано в России».

6.1.2 (Измененная редакция, Изм.№ 1)
  • 6.1.3 Установка не должна иметь механических повреждений, которые могут повлиять на ее работу (повреждение корпусов, соединителей, кабелей, дисплеев, клавиатур, индикаторов и других изделий в соответствии с комплектом поставки).

  • 6.2 Проверка сопротивления изоляции

Проверка сопротивления изоляции проводится установкой для проверки электрической безопасности GPI-725A, при рабочем напряжении 500 В, между следующими цепями:

  • 1) соединенными между собой контактами вилки сетевого разъема корпусной клеммой;

  • 2) соединенными между собой клеммами напряжения и клеммами тока устройств навески, и корпусной клеммой;

  • 3) соединенными между собой контактами вилки сетевого разъема и соединенными между собой клеммами напряжения и тока устройств навески.

Отсчёт результата измерения следует производить не ранее, чем через 30 с после подачи испытательного напряжения.

Установка считается выдержавшей испытание, если значение сопротивления изоляции не менее 20 МОм.

  • 6.3 Проверка подтверждения соответствия программного обеспечения счетчика Идентификацию программного обеспечения проводят следующим образом: - включить Установку;

на дисплее блока управления в течении 2-3 секунд высвечивается идентификационное наименование ПО блока управления «0707», а так же номер версии ПО блока управления.

- на дисплеях вычислителей погрешности в течении 1-2 секунд высвечивается номер версии ПО вычислителей погрешности.

Таблица 6.3.1 - встроенное ПО блока управления

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

0707

Номер версии (идентификационный номер ПО)

не ниже 094 v.1.1

Таблица 6.3.2 - встроенное ПО вычислителей погрешности

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

0707

Номер версии (идентификационный номер ПО)

не ниже v.1.9

Результаты испытаний считаются удовлетворительными, если индицируемая информация совпадает с информацией указанной в с таблицах 6.3.1 и 6.3.2.

6.3 (Введен дополнительно, Изм.№ 1)
  • 6.4 Проверка функционирования

Проверка функционирования установки проводится путем визуального наблюдения за поверкой счетчиков электрической энергии, при максимальных и минимальных значениях входных сигналов, согласно техническим характеристикам поверяемых счетчиков:

  • - произведите подготовку установки к работе согласно руководству по эксплуатации;

  • - установите на установку электронные счётчики непосредственного подключения, рассчитанные на максимальный ток 100 А, с импульсными оптическими выходами;

  • - включите установку согласно руководству по эксплуатации, при включении

питания должен включиться экран блока управления установки и эталонного счетчика, через 10  -  15 секунд должны завершиться процедуры самотестирования и

инициализации установки;

  • - установите головки оптические и наведите их на поверяемые счетчики;

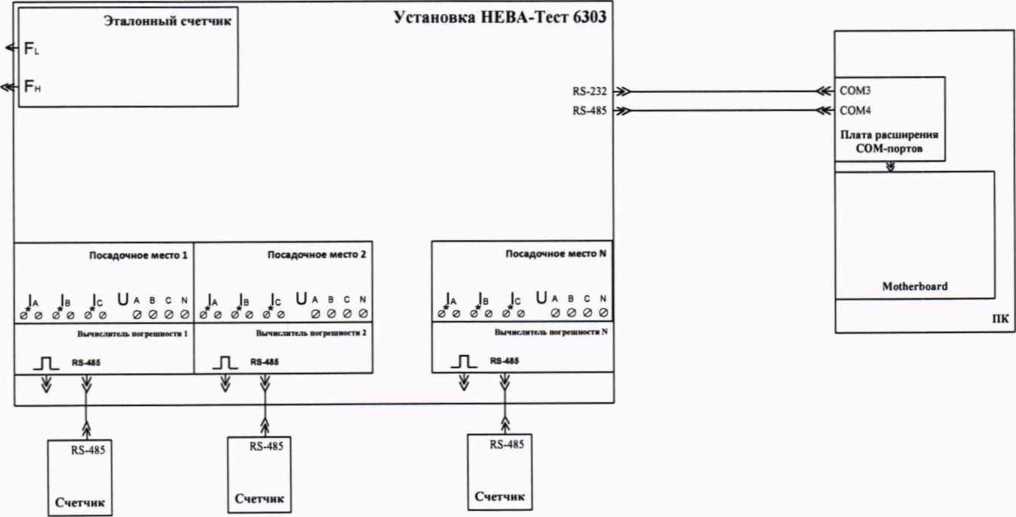

  • - подключите к установке ПК, запустите ПО предназначенное для работы с установками НЕВА-Тест 6303 и, создав проект для поверки установленных счётчиков (конкретного типа), проведите поверку;

  • - установите на установку индукционные счётчики, наведите головки оптические на диски с метками, отрегулируйте чувствительность головок оптических, создав проект для поверки установленных счётчиков (конкретного типа), проведите поверку;

  • - установите на Уутановку счётчики с последовательным интерфейсом R.S-485, подключите последовательный интерфейс, обеспечивающий связь со счетчиками к ПК согласно рисунку А.4 Приложения А, с помощью ПО, установленного на ПК произведите опрос счетчиков;

  • - проведите поверку задания значений тока, напряжения, частоты, фазы и количества задаваемых гармоник в автономном режиме работы Установки. Значения параметров изменяется соответствующими кнопками на установке. Контроль изменения параметров и соответствие их техническим характеристикам контролируется Энергомонитором-3.1 КМ.

Результаты проверки считаются положительным, если Установка функционирует согласно руководства по эксплуатации ТАСВ.411722.005 РЭ (на дисплее вычислителей погрешности наблюдаются показания погрешности счетчиков в процентах, обеспечивается регулировка напряжения, тока и cosq>, а в окне программы, на мониторе ПК, появляются значения измеренной погрешности поверяемых счётчиков).

  • 6.5 Проверка основных технических характеристик

  • 6.5.1 Определение погрешности задания напряжения, тока и частоты.

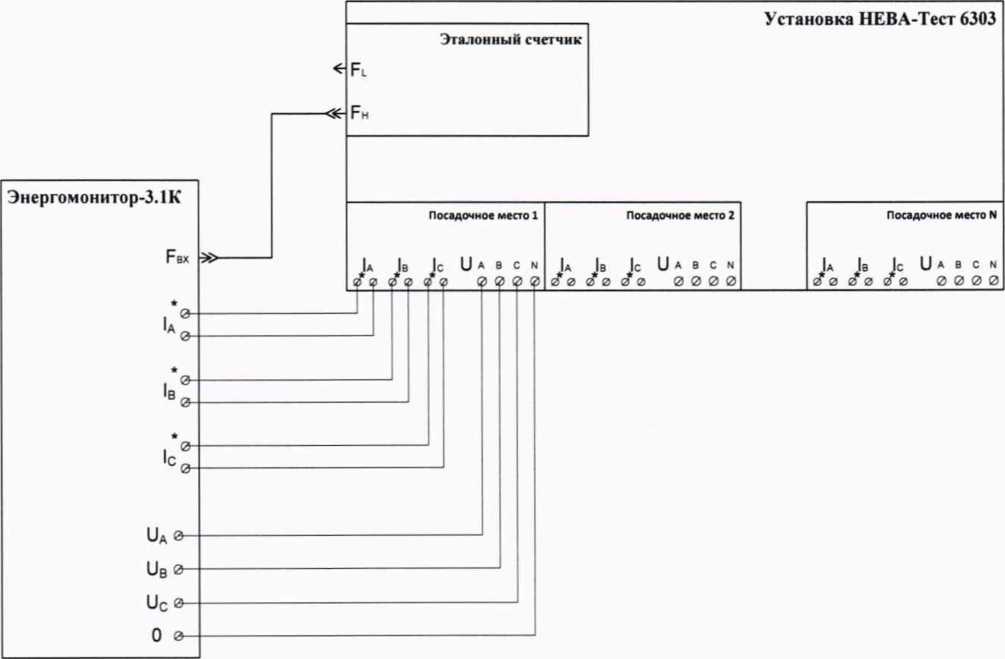

Подключите к Установке прибор «Энергомонитор-3.1 КМ» согласно рисунку А.1 Приложения А.

Задайте на Установке испытательные сигналы с параметрами указанными в таблице 6.5.1

Таблица 6.5.1

Параметры испытательного сигнала

иФ

I, А

F, Гц

вариант исп. 41

вариант исп. 42

300

120.0

50

50

220

50.0

45

45

120

5,0

55

55

60

1.0

60

40

40

0.25

65

70

Погрешности би и 6i рассчитываются по формулам:

би = [(Uo - U,) / U,] х 100%                                                    (6.4.1.1)

81 = [(1о - Ь) / 1э] X 100%,                                                             (6.4.1.2)

AF=Fo-F„                                                                 (6.4.1.3)

где Uo, Io и Fo - напряжение, ток и частота установленные на Установке;

Uj, I, и F, - напряжение, ток и частота измеренные «Энергомонитором-3.1 КМ».

Измерение значений напряжения и тока проводить по каждой фазе.

Измерение значений тока проводить на каждом посадочном месте Установки, в таблицу заносить наихудшее значение погрешности задания тока.

Результаты испытаний считаются положительными, если значения погрешностей напряжения и тока не превышают ±0,5 %, а частоты ±0,1 Гц.

6.5.1 (Измененная редакция, Изм.№ 1)
  • 6.5.2 Определение временной нестабильности установленных значений мощности.

Подключите к Установке Прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ» согласно рисунку А.1 Приложения А. Включите Установку, выдержите включенной 20 минут. Установите испытательный сигнал со следующими характеристиками: Uo - 220 В, I - 10 А.

Запишите установившееся значение активной мощности Р. Выдержите еще 2 минуты и запишите снова.

Посчитайте уход параметров по формуле:

5р = [(Р1 - Р2) /Р1 ] • 100%                                                     (6.5.2.1)

Результат поверки считается удовлетворительным, если 6Р < 0,05.

  • 6.5.3 Проверка срабатывания защиты от короткого замыкания в цепи напряжения и от обрыва в цепи тока

Установите на Установке испытательный сигнал со следующими характеристиками: U - 220 В, I - 10 А. Разорвите цепи тока. Замкните клемму напряжения на нулевую клемму Установки с помощью внешней перемычки. Отключите выходной сигнал Установки. Замкните цепь тока штатными перемычками. Разомкните клемму      напряжения Установки. Установите на Источнике

испытательный сигнал со следующими характеристиками: U - 220 В, I - 100 А. Измерьте с помощью прибора «Энергомонитор-3.1 КМ» коэффициент нелинейных искажений в цепях тока и напряжения. Измерение в цепи тока проводить на каждом посадочном месте Установки, в таблицу заносить наихудшее значение.

Результаты испытаний считаются удовлетворительными, если Кг <1%, ограничения сверху и снизу отсутствуют.

Внимание! Все коммутации производить при снятом напряжении и токе.

6.5.3 (Измененная редакция, Изм.№ 1)

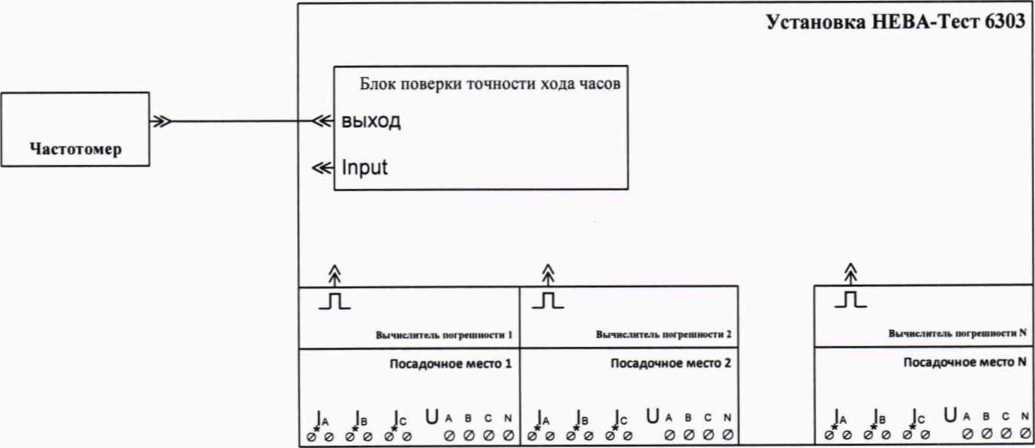

  • 6.5.4 Проверка исправности импульсных входов

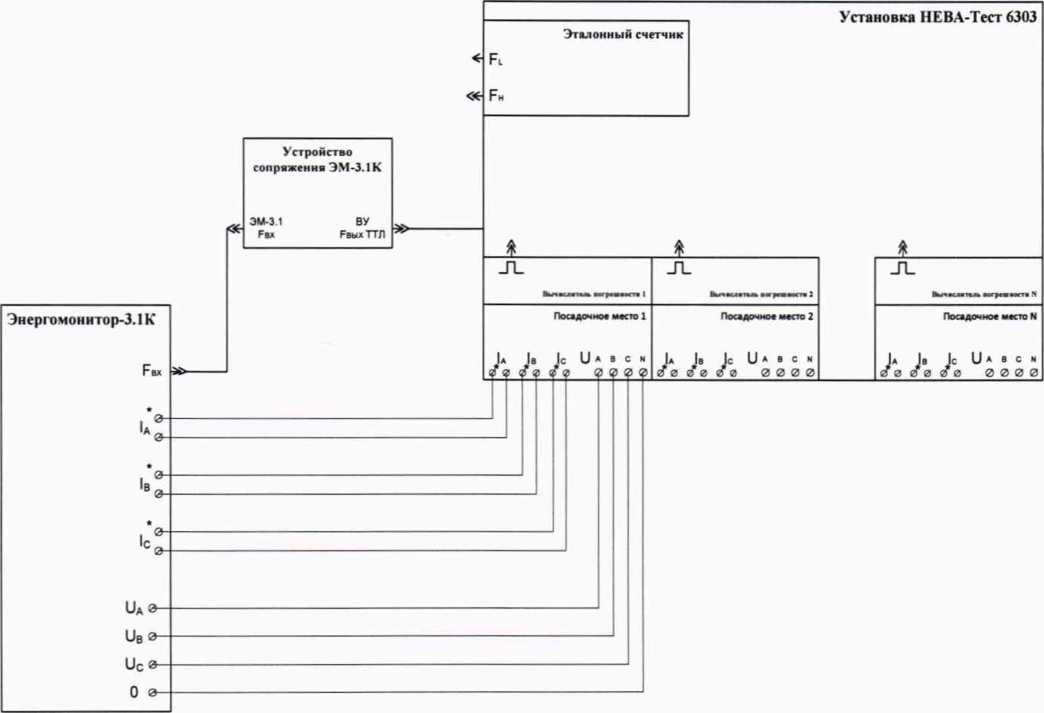

Проверка исправности импульсных входов локальных вычислителей погрешности и возможность определения погрешности электронных счетчиков проводится с помощью прибора «Энергомонитор-3.1 КМ», подключенного к установке согласно рисунку А.З Приложения А.

Установите испытательный сигнал с характеристиками соответствующими приведенным в таблице 6.5.2.

Таблица 6.5.2

Параметры заданного на Установке испытательного сигнала

Предельно допустимая погрешность, %

и,В

1,А

Cos tp

НЕВА-Тест 6303

0.1

НЕВА-Тест 6303

0.05

200

5,000

1

0,1

0,05

Введите в параметрах установки значение постоянной поверяемого счетчика, соответствующее значению на выходе «Энергомонитор-3.1 КМ» и число импульсов поверяемого счетчика 50. На приборе «Энергомонитор-3.1КМ» установите режим измерения мощности. С выхода прибора «Энергомонитор-3.1 КМ» подайте сигнал (при необходимости используйте делитель прибора «Энергомонитор-3.1 КМ») на импульсные входы установки. На установке активизируйте режим определения погрешности. На дисплее устройства определения погрешности появится значение погрешности.

Результаты проверки считают удовлетворительными, если погрешность лежит в диапазоне указанном в таблице 6.5.5.

  • 6.5.5 Проверка параметров сигнала на выходе “Fh”

Проверка параметров сигнала на выходе “Fh” эталонного счетчика проводится с помощью осциллографа С1-137 и резистора С2-23 0.25 Вт 10 КОм ± 5%. К выходу “Fh” подключите резистор. На установке установите испытательный сигнал с параметрами, указанными в таблице 6.5.3 1н -номинальный ток установки, Uh -номинальное напряжение установки.

Таблица 6.5.3

Параметры испытательного сигнала

иф, % от Uh

I, % от 1н

Cos (р

100

50

1

С помощью осциллографа определите параметры сигнала на выходе Fh Эталонного счетчика.

Результаты проверки считаются удовлетворительными, если сигнал на выходе Эталонного счетчика “Fh” имеет следующие параметры:

амплитуда импульсов - (4,5±0,5) В;

длительность импульса не менее - 20 мкс.

6.6 Проверка основных метрологических характеристик

Для характеристик у которых нормируются абсолютные погрешности ДХ, вычисляются значения погрешностей, по формуле:

ДХ =Х-Хо,                                                                (6.5.1)

где Хо - значение характеристики, измеренное образцовым средством измерения, X- значение характеристики, измеренное поверяемым средством измерения.

Для характеристик у которых нормируются относительные погрешности 6Х, вычисляются значения погрешностей, в процентах, по формуле:

5Х=[(Х-Хо)/Хо]ЮО                                                (6.5.2)

Допускается считывание измеренных значений и расчет погрешностей производить с помощью прикладного программного обеспечения, работающего на ПК, подключенном к установке и/или к прибору «Энергомонитор-3.1 КМ».

Примечание - Допускается проведение испытаний (кроме особо оговоренных случаев) в реальных условиях цеха, лаборатории, если они не выходят за пределы рабочих условий эксплуатации.

При поверке установки определяются следующие метрологические характеристики:

  • - основная погрешность измерения действующего значения напряжения и тока;

  • - основная погрешность измерения активной мощности, реактивной мощности и коэффициента мощности;

  • - основная погрешность при измерении частоты сети.

  • 6.6.1 Определение погрешности измерения действующего значения напряжения и тока.

Определение указанных погрешностей проводится с помощью прибора «Энергомонитор-3.1 КМ» при значениях параметров испытательных сигналов, указанных в таблице 6.6.1.

Для проведения измерений прибор «Энергомонитор-3.1 КМ» подключается к установке согласно рисунку А. 1 Приложения А.

Погрешности би и 6i рассчитывается по формулам:

би = [(Ux - Uo) / UJ • 100%,                                                        (6.6.1.1)

6i = [(1х - 1э) / Ь] • 100%,                                                            (6.6.1.2)

где иэ и 1Э- напряжение и ток измеренные прибором «Энергомонитор-3.1 КМ», Ux и 1х - напряжение и ток измеренные эталонным счетчиком Установки.

Таблица 6.6.1

Параметры испытательного сигнала

Предел допускаемой погрешности НЕВА-Тест 6303

Установленое значение тока (1о), А

Установленое значение напряжение (Uo), В

8i, %

би, %

100

250

±0,10

±0,10

40

60

±0,10

±0,10

4

10

±0,10

±0,15

0,4

120

±0,10

±0,10

0,02

230

±0,20

±0,10

Измерение значений напряжения и тока проводить по каждой фазе.

Измерение значений тока проводить на каждом посадочном месте Установки, учитывать наихудшее значение погрешности измерения тока.

Результаты испытаний считаются положительными, если значения основных погрешностей не превышают значений приведенных в таблице 6.6.1.

6.6.1 (Измененная редакция, Изм.№ 1)
  • 6.6.2 Определение погрешности измерения активной мощности, реактивной мощности и коэффициента мощности.

Определение указанных погрешностей проводится с помощью прибора «Энергомонитор-3.1 КМ» при значениях параметров испытательных сигналов, указанных в таблица 6.6.2а, 6.6.26 и 6.6.2в.

Для проведения измерений прибор «Энергомонитор-3.1 КМ» подключается к Установке согласно рисунку А. 1 Приложения А.

Таблица 6.6.2а Трёхфазная четырёхпроводная схема подключения

Параметры испытательного сигнала (установленые значения):

Предел допускаемой погрешности НЕВА-Тест 6303 0.1

Предел допускаемой погрешности НЕВА-Тест 6303 0.05

напряжение (иФ), В

ток (1о), А

КР<’>

5р, %

5q , %

Акр

5р, %

5q , %

Акр

230 (3>

120 (4)

1,0

±0,30

±0,60

±0,20

±0,40

230

120

0,5L

±0,40

±0,80

±0,30

±0,60

230 <3)

100 (4)

0,5L

±0,15

±0,30

±0,08

±0,15

230

100 (4>

0,5С

±0,15

±0,30

±0,08

±0,15

230

60

1,0

±0,10

±0,20

±0,05

±0,10

230

60

0,25L

±0,20

±0,40

±0,15

±0,30

230

60

0,25С

-

±0,40

-

±0,30

230

10

1,0

±0,10

±0,20

±0,05

±0,10

230

10

0,5L

±0,15

±0,30

±0,08

±0,15

230

10

0,5С

±0,15

±0,30

±0,08

±0,15

230 (3)

5

1,0

±0,10

±0,20

±0,05

±0,10

230

5

0,25L

±0,20

±0,40

±0,15

±0,30

230

5

0,25С

-

±0,40

-

±0,30

230

0,1

1,0

±0,10 (± 0,20)(2)

±0,20

±0,05

±0,10

230

0,1

0,5L

±0,15

(±0,20)<2)

±0,30

-

±0,10

±0,20

-

230

0,1

0,5С

±0,15 (± 0,20)(2)

±0,30

-

±0,10

±0,20

-

230 (3)

0,05

1,0

±0,20

(±0,30)<2>

±0,40

-

±0,10 (± 0,20) <2)

±0,20 (± 0,30) <2)

-

230 (3)

0,025

1,0

±0,20 (± 0,50)(2)

±0,40

(±О,5О)<21

±0,10 (± 0,50)(2)

±0,20 (± 0,50)(2)

-

250

10

1,0

±0,10

±0,20

± 0,005

±0,05

±0,10

± 0,005

250

0,10

1,0

±0,10 (± 0,20)<2>

±0,20

± 0,005

±0,05

±0,10

± 0,005

250

0,025

1,0

±0,20

(±0,50)(2)

±0,40 (± 0,50)(21

± 0,005

±0,10 (± 0,50)(2)

±0,20

(±0,50)(2)

± 0,005

40

120

0,5L

±0,40

±0,80

± 0,005

±0,30

±0,60

± 0,005

40

10

0,5L

±0,15

±0,30

± 0,005

±0,08

±0,15

± 0,005

проверки по всем точкам таблицы проводить на одном посадочном месте по выбору.

- при определении погрешности измерения активной мощности приведены значения коэффициента активной мощности, при определении погрешности измерения реактивной мощности указаны значения коэффициента реактивной мощности.

  • (2) - для исполнения с трехфазными развязывающими токовыми трансформаторами НЕВА-Тест 6303 И (отсутствие знака (2) означает, что данное значение действительно как для исполнения с развязывающими токовыми трансформаторами, так и без них)

  • (3) - для варианта Установок с развязывающими трансформаторами тока проводится дополнительная проверка каждого посадочного места.

  • (4) - в случае если поверяемые счетчики не рассчитаны на большие нагрузки, установить значение максимального

тока этих счетчиков.

Таблица 6.6.26 Трёхфазная трёхпроводная схема подключения

Параметры испытательного сигнала (установленые значения):

Предел допускаемой погрешности

НЕВА-Тест 6303 0.1

Предел допускаемой погрешности НЕВА-Тест 6303 0.05

Напряжение (Uj), В

ток

do), А

Кр<*>

5р, %

5q , %

Акр

5р , %

6q , %

Акр

433

0,10

1,0

± 0,15 (± 0,20) <2>

±0,30

± 0,005

±0,10

±0,20

± 0,005

70

10

1,0

±0,10

±0,20

± 0,005

±0,05

±0,10

± 0,005

70

10

0,5L

±0,15

±0,30

± 0,005

±0,08

±0,15

± 0,005

70

10

0,5С

±0,15

±0,30

± 0,005

±0,08

±0,15

± 0,005

  • (1) - при определении погрешности измерения активной мощности приведены значения коэффициента активной мощности, при определении погрешности измерения реактивной мощности указаны значения коэффициента реактивной мощности.

проверки по всем точкам таблицы проводить на одном посадочном месте по выбору.

  • (2)    -       для исполнения с трехфазными развязывающими токовыми трансформаторами НЕВА-Тест 6303 И

(отсутствие знака (2) означает, что данное значение действительно как для исполнения с развязывающими токовыми трансформаторами, так и без них).

Таблица 6.6.26 (Измененная редакция, Изм.№ 1)

Таблица 6.6.2в Однофазная схема подключения

Параметры испытательного сигнала (установленые значения):

Предел допускаемой погрешности НЕВА-Тест 6303 0.1

Предел допускаемой погрешности НЕВА-Тест 6303 0.05

Напряже ние (U), В

ток (1о), А

КР

6р, %

Акр

5р, %

Дкр

230

120

1,0

±0,30

± 0,005

±0,20

± 0,005

230

10

1,0

±0,10

± 0,005

±0,05

± 0,005

230

0,25

1,0

±0,10

± 0,005

±0,05

± 0,005

проверки по всем точкам таблицы проводить на одном посадочном месте по выбору.

Таблица 6.6.2в (Измененная редакция, Изм.№ 1)

Результаты испытаний считаются положительными, если значения основных погрешностей не превышают значений приведенных в таблицах 6.6.2а, 6.6.26 и 6.6.2в.

  • 6.5.3 Определение погрешности измерения частоты переменного тока

Определение указанных погрешностей проводится с помощью прибора «Энергомонитор-3.1 КМ» при значениях параметров испытательных сигналов, указанных в таблице 6.6.3.

Для проведения измерений прибор «Энергомонитор-3.1 КМ» подключается к Установке согласно рисунку А. 1 Приложения А.

Таблица 6.6.3

Параметры испытательного сигнала (установленные значения)

Предел допускаемой погрешности Установки Af

напряжение (Uo), В

ток (1о), А

КР

частоты (F), Гц

250

100

0,5С

45

±0,05

120

70

1,0

50

±0,05

220

0,01

0,5L

55

±0,05

220

5

1

42,5

± 0,05 <5

220

5

1

57,5

± 0,05 ®

(5) - только для варианта исполнения с расширенным частотным диапазоном (42)

Таблица 6.6.3 (Измененная редакция, Изм.№ 1)

Результаты испытаний считаются положительными, если значения основных погрешностей не превышают значений приведенных в таблице 6.6.3.

6.6.4(6) Определение абсолютной погрешности точности хода часов

Определение погрешности проводится с помощью частотомера 43-83, подключенного к блоку поверки точности хода часов согласно рисунку А.2 Приложения А.

Значение частоты на выходе блока поверки точности часов должно быть 100 КГц.

Результаты испытаний считаются удовлетворительными, если значение погрешности не превышает ± 5х 10-7 /сек (± 0,5 ppm).

7 Оформление результатов поверки

  • 7.1 Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. №1815.

7.2. Установка, прошедшая поверку с положительными результатами, признают годной к эксплуатации и выдают свидетельство о поверке.

  • 7.3 Корпуса эталонного счетчика и многообмоточного трансформатора напряжения после поверки пломбируется пломбой поверителя и пломбой завода - изготовителя.

  • 7.4. Результаты и дату поверки Установки оформляют записью в формуляре (при этом запись должна быть удостоверена клеймом).

  • 7.5. Установка, прошедшая проверку с отрицательным результатом хотя бы в одном из пунктов поверки, запрещается к эксплуатации и на нее выдается извещение о непригодности, с указанием причин его выдачи. Клеймо предыдущей поверки гасится.

7.6 Примеры рекомендуемых отчетных форм по результатам проведения поверки приведены в Приложении Б.

7.1 (Введен дополнительно, Изм.№ 1)

С.Ю. Рогожин

Е.Н. Мартынова

О.А. Ануфриев

Начальник отд.206.1

ФГУП «ВНИИМС»

Вед. инженер отд.206.1

ФГУП «ВНИИМС»

Зам. технического директора ООО «Тайпит-ИП»

Приложение А (Справочное) Схемы подключения

Рисунок А.1 - Схема подключения прибора «Энергомонитор-3.1 КМ» к Установке

Рисунок А.2 - Схема подключения Частотомера к Блоку поверки точности хода часов

Рисунок А.З - Схема подключения прибора «Энергомонитор-3.1 КМ» к Установке в режиме проверки импульсного входа локального вычислителя погрешности

Рисунок А.4 - Схема подключения Установки к ПК

Приложение Б

(Рекомендуемое) Формы отчетов при поверке Установки

ПРОТОКОЛ ПОВЕРКИ

Установки автоматической трехфазной НЕВА-Тест 6303 для поверки счётчиков электрической энергии

зав. №_____

Цель испытаний:.

Место проведения испытаний: С.-Петербург, ул. Ворошилова, д.2  - ООО

«Тайпит - ИП»

Дата проведения испытаний:__20__.

Условия поверки

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт. ст.)

Результаты испытаний:

  • 1 Внешний осмотр

Вывод: Установка соответствует (не соответствует)

  • 2 Проверка сопротивления изоляции

Результаты измерений: сопротивления изоляции >          МОм

Вывод: Установка соответствует (не соответствует) МП

  • 3 Проверка функционирования.

Установка позволяет (не позволяет) задавать значения тока, напряжения, частоты, cos(p и уровень гармоник в ручном режиме и при управлении от ПК по последовательному интерфейсу. На дисплеях вычислителей погрешности и на мониторе ПК наблюдаются показания погрешности счетчиков.

Вывод: Установка соответствует (не соответствует) МП

  • 4 Проверка основных технических характеристик.

    • 4.1 Определение погрешности задания напряжения, тока и частоты.

6Х=(Х-Хо)/Хо-1ОО,                                                      (Б.1)

ДХ=Х-Хо,                                                             (Б.2)

Измерение значений напряжения и тока проводить по каждой фазе.

Измерение значений тока проводить на каждом посадочном месте Установки, в таблицу заносить наихудшее значение погрешности задания напряжения.

Таблица Б.4.1

Параметры заданного на Установке испытательного сигнала (X)

Значения, измеренные

Энергомонитором-3.1 КМ (Хо)

Погрешность задания

Предельно допустимое значение, %

иФ

1,А

F, Гц

и,В

1,А

F, Гц

6ц. %

5ц %

Af. Гц

бц,%

5ц %

Af, Гц

300

120.0

50

0,5 (о)

0,5 (о)

0,1 (А)

220

50.0

50

0,5 (о)

0,5 (о)

0,1 (А)

120

5,0

60

0,5 (о)

0,5 (о)

0,1 (А)

60

1.0

65

0,5 (о)

0,5 (о)

0,1 (А)

40

0.25

50

0,5 (о)

0,5 (о)

0,1 (А)

4. 2. Определение временной нестабильности установленных значений мощности. 6р = [(Р1 - Р2)/Р1]-100°/о                                                      (Б.З)

Таблица Б.4.2

Параметры заданного на Установке испытательного сигнала

Значения мощности, измеренные Энергомонитором-3.1 КМ с интервалом в 3 мин

Нестабильность установленного значения

Предельно допустимое значение. %

и,В

1,А

Р1,Вт

Р2, Вт

5р. %

220

10.0

0,05

  • 4.3 Проверка срабатывания защиты от короткого замыкания в цепи напряжения и от обрыва в цепи тока, определение коэффициента нелинейных искажений.

Таблица БАЗ

Параметры заданного на Установке испытательного сигнала

Значения коэффициент нелинейных искажений измеренные Энергомонитором-3.1КМ

Предельно допустимое значение, %

и,В

1,А

Ки, %

Ki, ™ %

220

100

1,0

(7) - наихудшее значение из всех цепей тока.

  • 4.4 Проверка параметров сигнала на выходе “Fh”.

Таблица Б.4.4

Параметры заданного на Установке испытательного сигнала

Измеренные

параметры сигната на выходе “Ен”

Предельно допустимые значения апттата на выходе *Тни

иф, % от Uh

I, % от 1н

Cos ф

амплитуда, В

длительность, мкс

амплитуда, В

длительность, мкс

100

50

1

4,5±0,5

не менее 20

Вывод: по основным техническим характеристикам

Установка соответствует (не соответствует) МП.

  • 5 Проверка основных метрологических характеристик.

дХ=(Х-Хо)/Хо-1ОО,                                                        (Б.4)

АХ =Х-Хо,                                                               (Б.5)

5.1. Определение погрешности измерения действующего значения напряжения и

тока.

Измерение значений напряжения и тока проводить по каждой фазе.

Измерение значений тока проводить на каждом посадочном месте Установки, в таблицу заносить наихудшее значение погрешности задания тока.

Таблица Б.5.1

Параметры заданного на Установке испытательного сигнала

Значения, измеренные Энергомонитором-3.1 КМ (Хо)

Значения, измеренные эталонным счетчиком Установки (X)

Погрешность измерения

Предел допускаемой погрешности НЕВА-Тест 6303

иф, В

I, А

и, В

I, А

и, В

I.A

8и , %

6i, %

5и, %

6i, %

250

100

±0,10

±0,10

60

40

±0,10

±0,10

10

4

±0,15

±0,10

120

0,4

±0,10

±0,10

230

0,02

±0,10

±0,20

Таблица Б.5.1 (Измененная редакция, Изм.№ 1)
  • 5.2 Определение погрешности измерения активной мощности, реактивной

мощности и коэффициента мощности.

Таблица Б.5.2а.1 (3 фазы, 4 провода)

Параметры заданного на Установке испытательного сигнала

Значения, измеренные Энергомонитором-3.1 КМ (Хо)

Значения, измеренные эталонным счетчиком Установки (X)

Погрешность измерения

Предел допускаемой погрешности НЕВА-Тест 6303 0.1

иФ, В

I, А

Кр<!>

Р,Вт

Q,eap

Кр

Р,Вт

Q,eap

Кр

5р, %

Sq , %

Акр

5р, %

5q , %

Акр

230 <3>

120 (4)

1,0

±0,30

±0,60

230

120 <4)

0,5L

±0,40

±0,80

230 (3)

100 <4)

0,5L

±0,15

±0,30

230

100 (4)

0,5С

±0,15

±0,30

230

60

1.0

±0,10

±0,20

230

60

0,25L

±0,20

±0,40

230

60

0,25С

-

±0,40

230

10

1,0

±0,10

±0,20

230

10

0,5L

±0,15

±0,30

230

10

0,5С

±0,15

±0,30

230 <3)

5

1,0

±0,10

±0,20

230

5

0,25L

±0,20

±0,40

230

5

0,25С

-

±0,40

230

0,1

1,0

±0,10

(± 0,20)(2)

±0,20

230

0,1

0,5L

±0,15

(±0,20)(2)

±0,30

230

0,1

0,5С

±0,15

(±0,20)<2)

±0,30

230 (3)

0,05

1,0

±0,20 С± 0,30)(2)

±0,40

230 (3)

0,025

1,0

±0,20 (± 0,50)(2)

±0,40 (± 0,50)(2)

-

250

10

1,0

±0,10

±0,20

± 0,005

250

0,10

1,0

±0,10

(± 0,20) <2)

±0,20

± 0,005

250

0,025

1,0

±0,20 с± 0,50)<2>

±0,40 (± 0,50)(2)

± 0,005

40

120

0,5L

± 0,40

±0,80

± 0,005

40

10

0,5L

±0,15

±0,30

± 0,005

Таблица Б.5.2а.2 (3 фазы, 4 провода)

Параметры заданного на Установке испытательного сигнала

Значения, измеренные Энергомонитором-3.1 КМ (Хо)

Значения, измеренные эталонным счетчиком Установки (X)

Погрешность измерения

Предел допускаемой погрешности НЕВА-Тест 6303 0.05

иФ, В

1,А

Кр(,)

Р,Вт

Q,eap

Кр

Р,Вт

Q,eap

Кр

5р , %

5q , %

Акр

5р, %

5q , %

Дкр

230 (3)

120 <4)

1,0

±0,20

±0,40

230

120 <4)

0,5L

±0,30

±0,60

230 (3)

100 (4>

0,5L

±0,08

±0,15

230

100 (4)

0,5С

±0,08

±0,15

230

60

1,0

±0,05

±0,10

230

60

0,25L

±0,15

±0,30

230

60

0,25С

-

±0,30

230

10

1,0

±0,05

±0,10

230

10

0,5L

±0,08

±0,15

230

10

0,5С

±0,08

±0,15

230 (3)

5

1,0

±0,05

±0,10

230

5

0,25L

±0,15

±0,30

230

5

0,25С

-

±0,30

230

0,1

1,0

±0,05

±0,10

230

0,1

0,5L

±0,10

±0,20

230

0,1

0,5С

±0,10

±0,20

230 (3)

0,05

1,0

±0,10

(± 0,20)(2)

±0,20 (± 0,30)(2)

230 <3>

0,025

1,0

±0,10 (± 0,50)<2>

±0,20

(±0,50)(2)

250

10

1,0

±0,05

±0,10

± 0,005

250

0,10

1,0

±0,05

±0,10

± 0,005

250

0,025

1,0

±0,10

(± 0,50) <21

±0,20 (± 0,50)<2>

± 0,005

40

120

0,5L

±0,30

±0,60

± 0,005

40

10

0,5L

±0,08

±0,15

± 0,005

  • - проверки по всем точкам таблицы проводить на одном посадочном месте по выбору.

  • - при определении погрешности измерения активной мощности приведены значения коэффициента активной мощности, при определении погрешности измерения реактивной мощности указаны значения коэффициента реактивной мощности.

  • (2) - для исполнения с трехфазными развязывающими токовыми трансформаторами НЕВА-Тест 6303 И (отсутствие знака (2) означает, что данное значение действительно как для исполнения с развязывающими токовыми трансформаторами, так и без них)

  • (3) - для варианта Установок с развязывающими трансформаторами тока проводится дополнительная проверка каждого посадочного места.

<4) - в случае если поверяемые счетчики не рассчитаны на большие нагрузки, установить значение максимального тока этих счетчиков.

Таблица Б.5.26.1 (только для варианта Установок с развязывающими трансформаторами тока)

Параметры заданного на Установке испытательного сигнала

Значения, измеренные Энергомонитором-3.1 КМ (Хо)

Значения, измеренные эталонным счетчиком Установки (X)

Погрешность измерения

Предел допускаемой погрешности НЕВА-Тест 6303 0.1

иФ, В

1о, А

Кр<’>

Р,Вт

Q,eap

Р,Вт

Q,eap

5р , %

8q , %

5р, %

5q , %

вычислитель погрешности № 1

230

120 (4)

1,0

±0,30

±0,60

230

100 (4)

0,5L

±0,15

±0,30

230

5

1,0

±0,10

±0,20

230

0,05

1,0

±0,30

±0,40

230

0,025

1,0

±0,50

±0,50

вычислитель погрешности № 2

230

120 <4)

1,0

±0,30

±0,60

230

100 (4>

0,5L

±0,15

±0,30

230

5

1,0

±0,10

±0,20

230

0,05

1,0

±0,30

±0,40

230

0,025

1,0

±0,50

±0,50

• ••

вычислитель погрешности № N

230

120 (4>

1,0

±0,30

±0,60

230

100 (4)

0,5L

±0,15

±0,30

230

5

1,0

±0,10

±0,20

230

0,05

1,0

±0,30

±0,40

230

0,025

1,0

±0,50

±0,50

Таблица Б.5.26.2 (только для варианта Установок с развязывающими трансформаторами

тока)

Параметры заданного на Установке испытательного сигнала

Значения, измеренные Энергомонитором-3.1 КМ (Хо)

Значения, измеренные эталонным счетчиком Установки (X)

Погрешность измерения

Предел допускаемой погрешности НЕВА-Тест 6303 0.1

иФ, В

1о, А

Кг*1*

Р,Вт

Q,eap

Р,Вт

Q,eap

5р , %

5q, %

5р, %

5q , %

вычислитель погрешности № 1

230

120 (4)

1,0

±0,20

±0,40

230

100 (4)

0,5L

±0,08

±0,15

230

5

1,0

±0,05

±0,10

230

0,05

1,0

±0,20

±0,30

230

0,025

1,0

±0,50

±0,50

вычислитель погрешности № 2

230

120(4)

1,0

±0,20

±0,40

230

100 <4)

0,5L

±0,08

±0,15

230

5

1,0

±0,05

±0,10

230

0,05

1,0

±0,20

±0,30

230

0,025

1,0

±0,50

±0,50

• ••

вычислитель погрешности № N

230

120 (4)

1,0

±0,20

±0,40

230

100 (4)

0,5L

±0,08

±0,15

230

5

1,0

±0,05

±0,10

230

0,05

1,0

±0,20

±0,30

230

0,025

1,0

±0,50

±0,50

(,) - при определении погрешности измерения активной мощности приведены значения коэффициента активной мощности, при определении погрешности измерения реактивной мощности указаны значения коэффициента реактивной мощности.

W - в случае если поверяемые счетчики не рассчитаны на большие нагрузки, установить значение максимального

Таблица Б.5.2в (3 фазы, 3 провода)

Параметры заданного на Установке испытательного сигнала

Значения, измеренные Энергомонитором-3.1 КМ (Хо)

Значения, измеренные эталонным счетчиком Установки (X)

Погрешность измерения

Предел допускаемой погрешности НЕВА-Тест 6303 0.1

Цл, В

Io, А

Кр<’>

Р,Вт

Q,eap

Кр

Р,Вт

Q,eap

Кр

8р, %

Sq , %

Акр

8р , %

8q,%

Акр

433

0,10

1,0

±0,10

± 0,20)(2)

±0,20

± 0,005

70

10

1,0

±0,10

±0,20

± 0,005

70

10

0,5L

±0,15

±0,30

± 0,005

70

10

0,5С

±0,15

±0,30

± 0,005

Параметры заданного на Установке испытательного сигнала

Значения, измеренные Энергомонитором-3.1 КМ (Хо)

Значения, измеренные эталонным счетчиком Установки (X)

Погрешность измерения

Предел допускаемой погрешности НЕВА-Тест 6303 0.05

В

1о, А

Кр<»

Р,Вт

Q,eap

Кр

Р,Вт

Q,eap

Кр

8р , %

Sq,%

Акр

8р, %

8q , %

Акр

433

0,10

1,0

±0,05

±0,10

± 0,005

70

10

1,0

±0,05

±0,10

± 0,005

70

10

0,5L

±0,08

±0,15

± 0,005

70

10

0,5С

±0,08

±0,15

± 0,005

проверки по всем точкам таблицы проводить на одном посадочном месте по выбору.

- при определении погрешности измерения активной мощности приведены значения коэффициента активной мощности, при определении погрешности измерения реактивной мощности указаны значения коэффициента реактивной мощности.

(2) - для исполнения с трехфазными развязывающими токовыми трансформаторами НЕВА-Тест 6303 И (отсутствие знака (2) означает, что данное значение действительно как для исполнения с развязывающими токовыми трансформаторами, так и без них)

Таблица Б.5.2в (Измененная редакция, Изм.№ 1)

Таблица Б.5.2г (1 фаза, 2 провода)

Параметры заданного на Установке испытательного сигнала

Значения, измеренные Энергомонитором-3.1 КМ (Хо)

Значения, измеренные эталонным счетчиком Установки (X)

Погрешность измерения

Предел допускаемой погрешности НЕВА-Тест 6303 0.1

В

1о, А

Кр

Р,Вт

Кр

Р,Вт

Кр

5р , %

Акр

8р, %

Акр

230

120

1,0

±0,30

± 0.005

230

10

1,0

±0,10

± 0,005

230

0,25

1,0

±0,10

± 0,005

Параметры заданного на Установке испытательного сигнала

Значения, измеренные Энергомонитором-3.1 КМ (Хо)

Значения, измеренные эталонным счетчиком Установки (X)

Погрешность измерения

Предел допускаемой погрешности НЕВА-Тест 6303 0.05

Ш, В

1о, А

Кр

Р,Вт

Кр

Р,Вт

Кр

8р, %

Акр

8р, %

Акр

230

120

1,0

±0,20

± 0,005

230

10

1,0

±0,05

± 0,005

230

0,25

1,0

±0,05

± 0,005

- проверки по всем точкам таблицы проводить на одном посадочном месте по выбору.

Таблица Б.5.2г (Измененная редакция, Изм.№ 1)

5.3. Определение погрешности измерения частоты переменного тока.

Дата

Таблица Б.5.3

Параметры заданного на Установке испытательного сигнала

Значения, измеренные Энергомонитором-3.1 КМ (Хо)

Значения, измеренные эталонным счетчиком Установки (X)

Погрешност ь измерения

Предел допускаемой погрешности

1,А

и,В

Кр

F, Гц

F, Гц

F, Гц

Af, Гц

Af, Гц

100

250

0,5С

45

±0,05

70

120

1,0

50

±0,05

0,01

220

0,5L

55

±0,05

5

220

1

42,5

± 0,05 1 2

5

220

1

57,5

± 0,05 2

1

(5) - только для варианта исполнения с расширенным частотным диапазоном (42)

Таблица Б.5.3 (Измененная редакция, Изм.№ 1)

2

4. Определение абсолютной погрешности точности хода часов. Результаты измерений: погрешности не превышает ± 5*10'7 /сек.

Вывод: по основным метрологическким характеристикам Установка соответствует (не соответствует) МП.

Вывод по результатам поверки: Установка соответствует (не соответствует) МП

______________Подпись поверителя

М.п.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
