УТВЕРЖДАЮ

Заместитель руководителя

ГЦИ СИ «ВНИИМ» им. Д. И. Менделеева

В. С. Александров

>7 хх             2006 г.

СТЕНДЫ ТОРМОЗНЫЕ СИЛОВЫЕ СТС

Методика поверки

СТС10У.11.00.00.000 ИП1

ф

3 X ф X ф

&

<ь о I э-а ф Q.

о о о о о о о

>; о

О I— О

Содержание

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

2. УСЛОВИЯ ПОВЕРКИ

3. ПОДГОТОВКА К ПОВЕРКЕ

4. ПРОВЕДЕНИЕ ПОВЕРКИ

§ >3 а I □о ф ф §

5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6. ОПИСАНИЕ СЕРВИСНОЙ ПРОГРАММЫ

ПРИЛОЖЕНИЕ А

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

12

13

18

27

ф

£

ф

3

<3

3 €

i

§

со

§

СО

3

3

ф со QQ

ф

£

ф

3

<3

3 €

о

3 §

ф

Изм

Лист

№ Документа

Подпись

Дата

Разработ.

Брычин

Проверил

Крупин

Гл. метр.

Глебова

Н. контр.

Утвердил

СТС10У.11.00.00.000 ПИ1

Методика поверки

Лит.

Лист

Листов

“ГТ

2

27

ООО "ЦИНУС завода ГАРО"

Настоящая методика распространяется на стенды тормозные силовые СТС (далее стенд), изготавливаемые по ТУ4577-022-23536097-2000, предназначенные для контроля эффективности и технического диагностирования рабочей и стояночной тормозных систем и устойчивости при торможении грузовых и легковых автомобилей, автобусов и автопоездов, и устанавливает методы и средства его первичной и периодической

поверки.

Первичная поверка стенда производится при выпуске стенда из производства и после ремонта.

Периодическая поверка стенда производится не реже одного раза в год при его эксплуатации.

Межповерочный интервал - 1 год.

1.

1.1.

ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки, должны производиться операции, согласно таб-

лице 1:

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

Таблица 1

Наименование операции

Номер пункта документа по поверки

Проведение операции при

первичной поверки

периодической поверки

Определение приведенной погрешности при измерении тормозной силы

5.5.1

+

+

Определение приведенной погрешности при измерении силы, создаваемой на органе управления

5.5.2

+

+

Определение приведенной погрешности при измерении массы

5.5.3

+

+

Определение основной приведенной погрешности при измерении давления в пневмоприводе

5.5.4

+

+

Изм

Лист

№ Документа

Подпись

Дата

СТС10У.11.00.00.000 ПИ1

Лист

  • 1.2. Используемые при поверке стенда средства поверки и их нормативнотехнические характеристики приведены в таблице 2.

    Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

    2.

    2.1.

    ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    При проведении поверки необходимо соблюдать требования безопасности 12.3.019-80 и раздела «Меры безопасности» руководства по эксплуатации (РЭ) на стенд.

    по ГОСТ

    Изм

    Лист

    № Документа

    Подпись

    Дата

Таблица 2. Средства поверки и их нормативно-технические характеристики.

Номер пункта документа по поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

5.5.1, 5.5.2

Динамометр образцовый ДОСМ-3-1У 5094 ТУ25-7701.0045-87.

Верхний предел измерения - до 1,0 кН.

Пределы допускаемой погрешности - ± 0,5 %

5.5.1, 5.5.3

Динамометр образцовый ДОСМ-3-10У 5096 ТУ25-7701.0045-87.

Верхний предел измерения - до 10,0 кН.

Пределы допускаемой погрешности - ± 0,5 %

5.5.3

Динамометр образцовый ДОСМ-3-50У 5098 ТУ25-7701.0045-87.

Верхний предел измерения - до 50,0 кН.

Пределы допускаемой погрешности - ± 0,5 %

5.5.4

Манометр, класс точности 0,6 ГОСТ 2405-80. Верхний предел измерения - до 10 кг/см2.

Пределы приведенной погрешности - ± 0,6 %

3.
УСЛОВИЯ ПОВЕРКИ

3.1.

Условия поверки - рабочие условия применения стенда:

3.2.

Если до проведения поверки стенд находился в иных климатических условиях, то перед началом поверки он должен быть выдержан в требуемых рабочих условиях не менее 24 часов, а после воздействия повышенной влажности - 48 часов.

  • 3.3. При проведении поверки стенд не должен подвергаться воздействию вибрации, сотрясений, сильных электрических и магнитных полей, которые могут повлиять на результаты измерений.

    4.
    ПОДГОТОВКА К ПОВЕРКЕ

    4.1.

    Проверить соответствие условий поверки требованиям, приведенным в

    разделе 3.

    Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

    4.2.

    Проверить наличие средств поверки (Таблица 2). Вся контрольноизмерительная аппаратура должна быть поверена.

    рядок

    5.

    5.1.

    ПРОВЕДЕНИЕ ПОВЕРКИ

    Проверить техническое состояние стенда в соответствии с разделом «По-проверки технического состояния, регулирования и настройки» РЭ на стенд.

    5.2. Включить стенд в соответствии с разделом «Использование стенда» РЭ на стенд и выдержать его во включенном состоянии не менее 15 мин.

    5.3. Запустить программу «Поверка тормозного стенда» (п.п. 7.2, 7.3). Данная программа предназначена для проведения поверки и предоставляет все необходимые для этого возможности (раздел 7).

    Изм

    Лист

    № Документа

    Подпись

    Дата

  • 5.4. Запустить программу «Калибровка» и при необходимости произвести кор-

ректировку нулевых точек, при отсутствии нагрузки на динамометре, щелчком «мыши» по кнопке «Корректировка нулевых точек».1.

  • 5.5. Определение метрологических характеристик

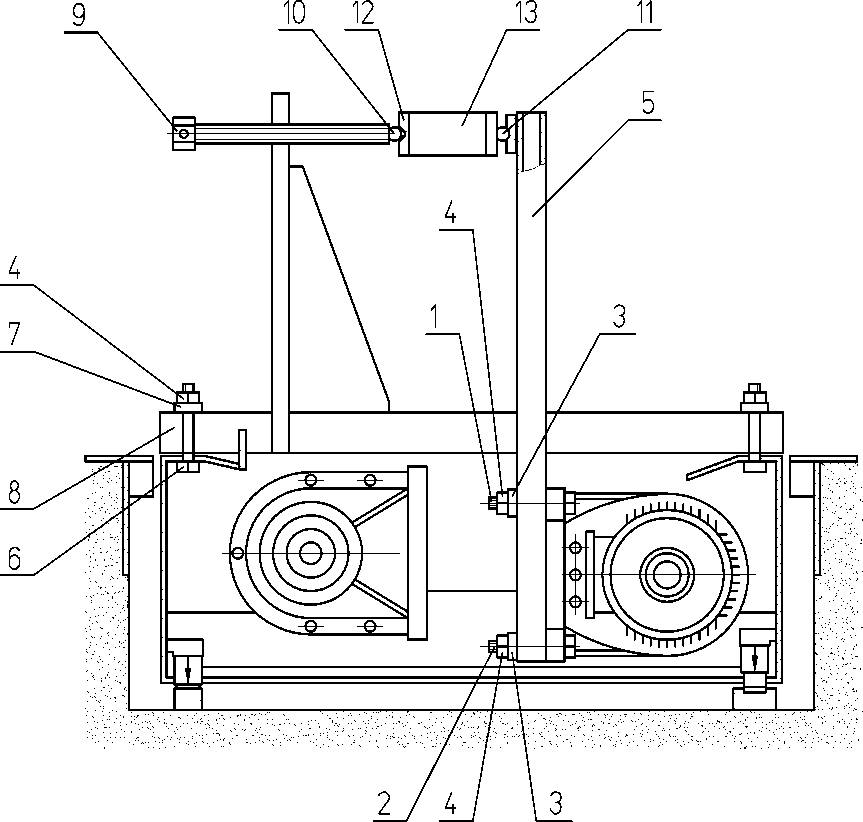

5.5.1. Определение основной приведенной погрешности при измерении тормозной силы (раздел «Технические требования» технических условий (ТУ) на стенд) производится для каждого опорного устройства, при помощи нажимных устройств (см. Рисунок А1, А2 и А3 приложения) и эталонных динамометров ДОСМ-3-1У и ДОСМ-3-10У,

в следующем порядке:

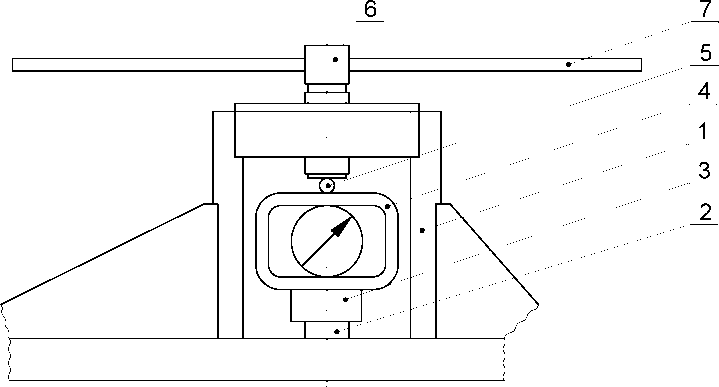

- смонтировать нажимное ной силы в соответствии с разделом лирования и настройки" РЭ на стенд;

устройство для проверки левого канала тормоз-"Порядок проверки технического состояния, регу-

установить динамометр

ДОСМ-3-1У и рукояткой винта выбрать зазоры

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

между динамометром и подставками, не нагружая при этом динамометр;

- запустить сервисную программу "Калибровка тормозного стенда" в соответствии с руководством по эксплуатации и выбрать в ней поверяемый датчик;

- вращением рукоятки винта по часовой стрелке установить по образцовому динамометру значения силы согласно таблицам 2, 3 или 4 в зависимости от типа стенда (при этом значения от 2,0 до 10,0 кН включительно устанавливать с помощью динамометра ДОСМ-3-10У);

- произвести отсчет показаний по монитору стенда и сравнить их с данными соответствующей таблицы.

Значения тормозной силы для стенда СТС-3 рассчитываются по формуле

Рт = P X 4,07,

где Рт - тормозная сила, кН;

P - сила на образцовом динамометре, кН;

4,07 - коэффициент передачи силы (обеспечивается кинематикой стенда и индивидуальной подгонкой при сборке, регулировки в эксплуатации не требует).

Поверяемые значения тормозной силы, соответствующие им значения силы на образцовом динамометре и допускаемые показания на мониторе для стенда СТС-3 приведены в таблице 3.

1 При корректировке нулевых точек все проверяемые датчики должны быть в ненагруженном состоянии.

Изм

Лист

№ Документа

Подпись

Дата

Таблица 3

Поверяемые значения, Н

Показания динамометра, кН

Допускаемые показания,

Н

1221

0,3

930 - 1520

2035

0,5

1740 - 2330

3256

0,8

2960 - 3550

4070

1,0

3780 - 4360

8140

2,0

7850 - 8430

Значения тормозной силы для стендов СТС-10 и СТС-13 рассчитываются по формуле

Рт = P X 2,95,

где Рт - тормозная сила, кН;

P - сила на образцовом динамометре, кН;

2,95 - коэффициент передачи силы.

Поверяемые значения тормозной силы, соответствующие им значения силы на образцовом динамометре и допускаемые показания силы на мониторе для стендов СТС-10 и СТС-13 приведены в таблице 4.

Таблица 4

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

Поверяемые значения, Н

Показания динамометра, кН

Допускаемые показания, Н

5900

2,0

5010 - 6790

11800

4,0

10910 - 12690

17700

6,0

16810 - 18590

23600

8,0

22710 - 24490

29500

10,0

28610 - 30390

Поверяемые значения тормозной силы, соответствующие им значения силы на образцовом динамометре и допускаемые показания силы на мониторе для стендов СТС-10У и СТС-13У приведены в таблице 5.

Изм

Лист

№ Документа

Подпись

Дата

Таблица 5

Поверяемые значения, Н

Показания динамометра, кН

Допускаемые показания,

Н

2950

1,0

2780 - 3120

5900

2,0

5730 - 6070

11800

4,0

10910 - 12690

17700

6,0

16810 - 18590

23600

8,0

22710- 24490

29500

10,0

28610 - 30390

проверки

После поверки левого канала установить нажимное устройство для правого канала тормозной силы и повторить вышеперечисленные операции.

Результаты поверки считаются положительными, если поверяемые входят в допуски, указанные в таблицах 3 или 4 или 5 соответственно.

5.5.2. Определение приведённой погрешности при измерении силы,

величины

создаваемой на органе управления (ОУ) производится при помощи нажимного устройства (см. Рисунок А4, А5 и А6 приложения) и образцового динамометра ДОСМ-3-1У в следую-

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

щем порядке:

- смонтировать нажимное устройство в соответствии с разделом "Порядок проверки технического состояния, регулирования и настройки" РЭ на стенд;

- установить динамометр ДОСМ-3-1У и рукояткой винта выбрать зазоры

между динамометром и подставками, не нагружая при этом динамометр;

- запустить сервисную программу "Калибровка тормозного стенда" в соответствии с руководством по эксплуатации и выбрать в ней поверяемый датчик;

-    вращением рукоятки винта по часовой стрелке установить по образцовому

динамометру значения силы согласно таблице 6. Произвести отсчет показаний по мо-

нитору стенда.

Поверяемые значения силы на ОУ, соответствующие им значения силы на образцовом динамометре и допускаемые показания на мониторе приведены в таблице 6.

Изм

Лист

№ Документа

Подпись

Дата

В ньютонах

Таблица 6

Поверяемые значения

Показания динамометра

Допускаемые показания

100

100

61 - 139

300

300

261 - 339

500

500

461 - 539

700

700

661 - 739

900

900

861 - 939

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

Результаты поверки считаются положительными, если поверяемые величины входят в допуски, указанные в таблице 6.

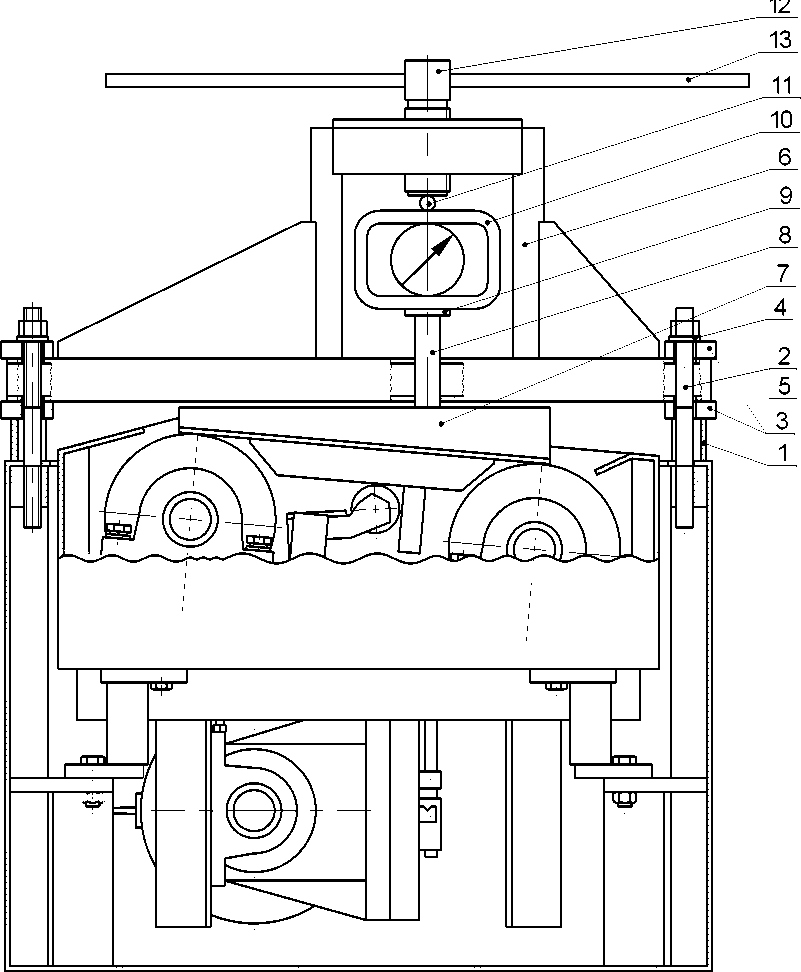

  • 5.5.3. Определение приведённой погрешности при измерении массы производится для каждого устройства взвешивания при помощи нажимного устройства (см. Рисунок А7, А8 и А9 приложения) и образцового динамометра ДОСМ-3-10У и ДОСМ-3-50У в следующем порядке:

- смонтировать нажимное устройство в соответствии с разделом "Порядок проверки технического состояния, регулирования и настройки" РЭ на стенд;

- установить динамометр ДОСМ-3-50У и рукояткой винта выбрать зазоры между динамометром и подставками, не нагружая при этом динамометр;

- запустить сервисную программу "Калибровка тормозного стенда" в соответствии с руководством по эксплуатации и выбрать в ней поверяемый датчик;

-    вращением рукоятки винта по часовой стрелке установить по образцовому

динамометру значения силы согласно таблицам 6 - 10. При этом значения от 2,0 до 10,0 кН включительно устанавливать с помощью динамометра ДОСМ-3-10У. Произвести отсчет показаний по монитору стенда.

Поверяемые значения массы, соответствующие им значения силы на образцовом динамометре и допускаемые показания на мониторе для стенда СТС-3 приведены в таблице 7.

Таблица 7

Поверяемые значения, кг

Показания динамометра, кН

Допускаемые показания, кг

204

2,0

160 - 248

510

5,0

466 - 554

1020

10,0

976 - 1064

1529

15,0

1485 - 1573

Изм

Лист

№ Документа

Подпись

Дата

Если показания на мониторе не соответствуют допускаемым показаниям, указанным в таблице 7, то необходимо произвести расчет результатов измерений по формуле:

1 + М2) - 2Мд у = -------------------------- х 100%

3000

где у - приведенная погрешность, %;

М1 - показания на мониторе для левого устройства взвешивания;

М2 - показания на мониторе для правого устройства взвешивания;

Мд - поверяемые значения, согласно таблице 7, кг; 3000 - верхнее значение диапазона измерений, кг.

Результаты поверки считаются положительными, если поверяемые величины

входят в допуски, указанные в таблице 7 или приведенная погрешность у, рассчитан-

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

ная по формуле, не превышает ± 3%.

Поверяемые значения массы, соответствующие им значения силы на образцовом динамометре и допускаемые показания на мониторе для стенда СТС-10 приведены в таблице 8.

Таблица 8

Поверяемые значения, кг

Показания динамометра, кН

Допускаемые показания, кг

510

5,0

361 - 659

1529

15,0

1380 - 1678

2548

25,0

2399 - 2697

3568

35,0

3419 - 3717

4587

45,0

4438 - 4736

Поверяемые значения массы, соответствующие им значения силы на образцовом динамометре и допускаемые показания на мониторе для стенда СТС-10У приведены в таблице 9.

Изм

Лист

№ Документа

Подпись

Дата

Таблица 9

Поверяемые значения, кг

Показания динамометра, кН

Допускаемые показания, кг

204

2

175 - 233

510

5,0

481 - 539

1020

10,0

991 - 1049

1529

15,0

1380 - 1678

2548

25,0

2399 - 2697

3568

35,0

3419 - 3717

4587

45,0

4438 - 4736

После поверки измерительного канала одного опорного устройства необходимо размонтировать нажимное устройство, установить его на второе опорное устройство и повторить вышеперечисленные операции.

Результаты поверки считаются положительными, если поверяемые величины входят в допуски, указанные в таблицах 8 или 9 или 10 или 11 соответственно.

  • 5.5.4. Определение основной приведенной погрешности при измерении давления в пневмоприводе с помощью манометра производится в следующем порядке:

  • -    установить датчик давления в манометр в соответствии с руководством по его эксплуатации;

  • -    установить по эталонному манометру контрольные значения давления приведенные в таблице 12 и произвести отсчет показаний по манометру стойки управления (руководство оператора раздел 8. «Пневмо»).

Повторяемые значения давления в пневмосистеме, соответствующие им значения давления на эталонном манометре и допускаемые показания на мониторе стойки управления, приведены в таблице 12.

Таблица 12

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

В кг/см2

Поверяемые значения

Показания манометра

Допускаемые показания

10,0

10,0

9,71 - 10,29

8,0

8,0

7,71 - 8,29

6,0

6,0

5,71 - 6,29

4,0

4,0

3,71 - 4,29

2,0

2,0

1,71 - 2,29

Результаты поверки считаются положительными, если поверяемые величины входят в допуски, указанные в таблице 12.

6.

6.1.

величины

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки считаются положительными, если все поверяемые входят в допуски, указанные в разделе 5.

6.2.

Если хотя бы одна из поверяемых величин не попадает в допуски, указанные в разделе 5, результаты поверки считаются отрицательными.

  • 6.3. Положительные результаты поверки оформляются нанесением оттиска поверительного клейма в разделе «Свидетельство о приемке и поверке» РЭ на стенд или свидетельством о поверке, отрицательные - извещением о непригодности.

    Изм

    Лист

    № Документа

    Подпись

    Дата

7. ОПИСАНИЕ СЕРВИСНОЙ ПРОГРАММЫ

7.1. Сервисная программа «Поверка тормозного стенда» предназначена для контроля работоспособности датчиков стенда и поверки метрологических характеристик аппаратуры стенда.

7.2. Запустите программу «Поверка тормозного стенда»; для этого следует в меню «Пуск»/«Программы»/«Новгородский завод ГАРО»/«ЛТК» выбрать пункт «Калиб-ровка/поверка тормозного стенда».

  • 7.3. В появившемся окне необходимо ввести пароль для входа в режим поверки и нажать кнопку «Вход в поверку» (см. Рисунок 1).

    Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

    Рисунок 1. Окно выбора поверки.

  • 7.4. Все операции производятся в главном окне программы «Поверка тормозного стенда» (см. Рисунок 2 и Рисунок 3).

    Изм

    Лист

    № Документа

    Подпись

    Дата

Сразу после входа в режим поверки на экране монитора появляется главное окно программы, содержащее все необходимые для контроля и поверки элементов управления (см. Рисунок 2).

настройка

9 единицы измерения

инструменты

ESC, выход

Вес левый (кг)

датчики

  • 1. Вес слева

  • 2. Вес справа

  • 3. Сила слева

  • 4. Сила справа

  • 5. Схождение

  • 6. Педаль

  • 7. Пневмо

  • 8. Все вместе

Рисунок 2. Окно датчика веса левой стороны.

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

Для того, чтобы на экране отображались индикаторы сразу всех датчиков необходимо выбрать пункт меню «8. Все вместе» (см. Рисунок 3).

Главное окно программы содержит следующие разделы (порядок перечисления слева направо и сверху вниз):

- область отображения показаний датчиков для выбранного режима;

- область выбора датчиков.

«1. Вес слева» - при выборе этого пункта меню отображается показания датчика веса левой стороны (см. Рисунок 2).

«2. Вес справа» - при выборе этого пункта меню отображается показания датчика веса правой стороны.

«3. Сила слева» - при выборе этого пункта меню отображается показания датчика тормозной силы левой стороны (см. Рисунок 4).

Изм

Лист

№ Документа

Подпись

Дата

Рисунок 3. Окно датчиков веса и силы вместе.

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

«4. Сила справа» - при выборе этого пункта меню отображается показания датчика тормозной силы правой стороны.

«5. Схождение» - при выборе этого пункта меню отображается показания датчика стенда эскресс-анализа схождения. Данный режим следует использовать при ком-

плектации тормозных стендов стендом схождения.

«6. Педаль» - при выборе этого пункта меню отображается показания датчика усилия на органе управления (педалеметра).

«7. Пневмо» - при выборе этого пункта меню отображается показания датчика давления. Данный режим следует использовать для универсальных тормозных стен-

дов, укомплектованных датчиком давления.

«8. Все вместе» - при выборе этого пункта меню (см. Рисунок 3) отображаются показания всех датчиков веса, силы, а также индикаторы датчиков наличия колёс (датчиков въезда) и датчиков оборотов (датчиков следящих роликов).

- область «настройка». Выбирается единицы измерения: в миллиамперах или режим «Единицы измерения»

-    «Esc. Выход» = Выход из программы поверки.

Изм

Лист

№ Документа

Подпись

Дата

Тормозная сила левая (Н)

g единицы измерения

инструменты

ESC, выход

датчики

  • 1. Вес слева

  • 2. Вес справа

  • 3. Сила слева

  • 4. Сила справа

  • 5. Схождение

  • 6. Педаль

  • 7. Пневмо

  • 8. Все вместе

настройка

• mA

Рисунок 4. Окно датчика тормозной силы левой стороны.

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

  • 7.5. В секторе отображения показаний датчиков (тормозной силы, силы на органе управления, веса давления) присутствуют поля цифровой индикации уровня сигнала с датчика. В секторе «Настройка» имеется возможность выбора способа индикации - в единицах измеряемых величин (сила, вес, давление) и в миллиамперах (все датчики имеют унифицированный токовый выход).

Для предварительной проверки лучше использовать режим отображения в миллиамперах, так как все датчики имеют стандартный токовый выход. При отсутствии нагрузки сигнал с датчиков должен быть в пределах 0,5...1,5 мА, при номинальной (полной) нагрузке сигнал должен быть в пределах 8,5...9,5 мА.

  • 7.6. Программа поверки позволяет производить контроль работоспособности элементов стенда следующим образом:

  • -    при отсутствии нагрузки на датчиках сигнал с датчиков веса, тормозной силы, усилия на органе управления должен быть в диапазоне 0,5.1,5 (в режиме отображения в миллиамперах);

  • -    при нажатии на следящий ролик (имитация наезда колеса на опорное устройство) индикаторное поле соответствующего датчика въезда должно изменить свой цвет, при отпускании следящего ролика (имитация съезда колеса с опорного устройства) индикаторное поле должно восстановить свой цвет;

    Изм

    Лист

    № Документа

    Подпись

    Дата

- при вращении следящего ролика (имитация вращения колеса на опорном устройстве) индикаторное поле соответствующего датчика оборотов должно изменять свой цвет.

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

Поверяемые значения массы, соответствующие им значения силы на образцовом динамометре и допускаемые показания на мониторе для стенда СТС-13 приведены в таблице 10.

Таблица 10

Поверяемые значения, кг

Показания динамометра, кН

Допускаемые показания, кг

1020

10,0

826 - 1214

2038

20,0

1844 - 2232

3058

30,0

2864 - 3252

4077

40,0

3883 - 4271

5097

50,0

4903 - 5291

Поверяемые значения массы, соответствующие им значения силы на образцовом динамометре и допускаемые показания на мониторе для стенда СТС-13У приведены в таблице 11.

Таблица 11

Поверяемые значения, кг

Показания динамометра, кН

Допускаемые показания, кг

204

2,0

175 - 233

510

5,0

481 - 539

1020

10,0

991 - 1049

2038

20,0

1844 - 2232

3058

30,0

2964 - 3252

4077

40,0

3883 - 4271

5097

50,0

4903 - 5291

Изм

Лист

№ Документа

Подпись

Дата

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

Изм

Лист

№ Документа

Подпись

Дата

Инв. № поДл. I Подпись и Дата I Взам. инв. № I Инв. № Дубл. I Подпись и Дата

Изм

Лист

№ Документа

Подпись

Дата

Инв. № поДл. I Подпись и Дата I Взам. инв. № I Инв. № Дубл. I Подпись и Дата

Изм

Лист

№ Документа

Подпись

Дата

Инв. № поДл. I Подпись и Дата I Взам. инв. № I Инв. № Дубл. I Подпись и Дата

Изм

Лист

№ Документа

Подпись

Дата

Инв. № поДл. I Подпись и Дата I Взам. инв. № I Инв. № Дубл. I Подпись и Дата

Изм

Лист

№ Документа

Подпись

Дата

Инв. № поДл. I Подпись и Дата I Взам. инв. № I Инв. № Дубл. I Подпись и Дата

Изм

Лист

№ Документа

Подпись

Дата

Инв. № поДл. I Подпись и Дата I Взам. инв. № I Инв. № Дубл. I Подпись и Дата

Изм

Лист

№ Документа

Подпись

Дата

Инв. № поДл. I Подпись и Дата I Взам. инв. № I Инв. № Дубл. I Подпись и Дата

Изм

Лист

№ Документа

Подпись

Дата

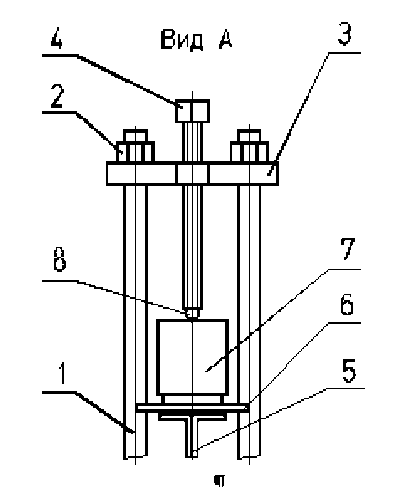

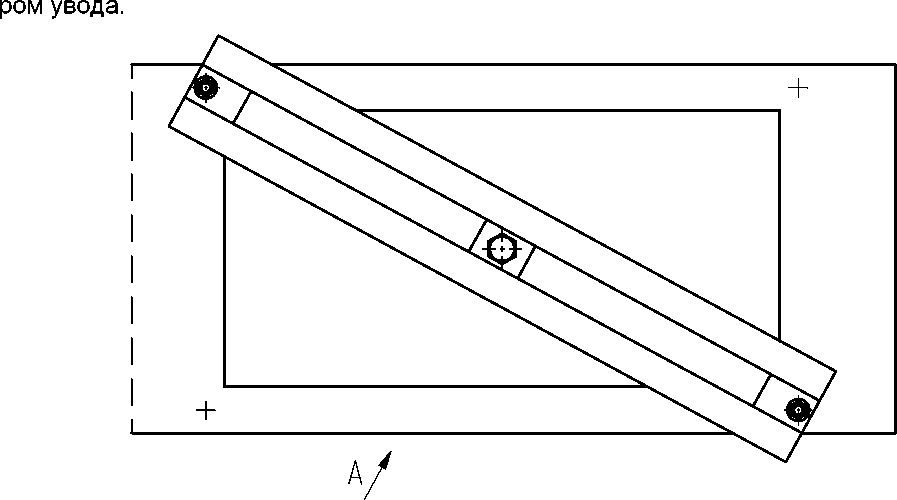

Нажимное устройство для поверки датчиков веса стендов СТС 3 с выносным взвешивающим устройством (с тестером увода).

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

1 - балка СТС3П.12.00.10.150;

3 - винт СТС3.11.00.10.008;

5 - шарик динамометра;

7 - шайба 10.

2 - шпилька СТС3П.12.00.10.200;

4 - динамометр;

6 - гайка М10;

Рисунок А8

Изм

Лист

№ Документа

Подпись

Дата

Инв. № поДл. I Подпись и Дата I Взам. инв. № I Инв. № Дубл. I Подпись и Дата

Изм

Лист

№ Документа

Подпись

Дата

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Инв. № поДл. | Подпись и Дата | Взам. инв. №  | Инв. № Дубл. | Подпись и Дата

Изм

Номера листов (страниц)

Всего листов (страниц) в документе

Номер

документа

Входящий номер сопроводи-тельного документа

Подпись

Дата

измененных

замененных

новых

анну-лиро-ванных

Изм

Лист

№ Документа

Подпись

Дата

Лист

СТС10У.11.00.00.000 ПИ1

27

Копировал

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
