УТВЕРЖДАЮ

Заместитель

ФБУ

директора

Комплексы измерительные с видеофиксацией «Кордон.Про»В, «Кордон.Про»В+

Методика поверки

ГДЯК 468784.032 МП

СОДЕРЖАНИЕ

6. ПОДГОТОВКА К ПОВЕРКЕ

7 ПРОВЕДЕНИЕ ПОВЕРКИ

Приложение

Настоящая методика распространяется на Комплексы измерительные с видеофиксацией «Кордон.Про»В и «Кордон. Про»В+ (далее - комплексы) и устанавливает объем и методы их первичной и периодических поверок.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1 в последовательности нумерации пунктов методики поверки.

Таблица 1

Наименование операций

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

7.1

+

4-

Опробование. Проверка идентификационных данных ПО

7.2

+

+

Определение абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU)

7.3

+

+

Определение абсолютной погрешности присвоения временной метки видеокадру

7.4

+

+

Определение абсолютной погрешности измерений угла между осью комплекса и направлением на ТС

7.5

+

+

  • 1.2.В случае получения отрицательных результатов при выполнении операций по любому из пунктов таблицы 1 комплекс считается не прошедшим поверку.

2 СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, указанные в таблице 2. Таблица 2

Номер пункта методики поверки

Наименование рабочего эталона или вспомогательного средства поверки, их метрологические характеристики

1

2

  • 7.3

  • 7.4

Модуль приема сигнала точного времени DF01 (Предел допускаемой абсолютной погрешности синхронизации выходного импульса к шкале UTC(SU) ±1 мкс) г/р №60327-15

7.3

Частотомер электронно-счетный 43-85/5 (диапазон измерения временных интервалов от 10 нс до 10000 с; предел допускаемой абсолютной погрешности измерения интервала Т: 10’7 Т + 5 нс) г/р № 56478-14

7.5

Дальномер лазерный GLM 250VF (диапазон измерений 0,01-250 м; абсолютная погрешность (мм) 1,0 + 0,05-D[m] ) г/р №44551-10

Продолжение таблицы 2

1

2

Вспомогательное оборудование

7.2-7.5

Персональный компьютер с установленным Ethernet браузером

7.2, 7.5

Номерной знак по ГОСТ 50577-93.

Примечание:

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Применяемые при поверке средства измерений должны быть утвержденного типа и поверены

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускаются специалисты организаций, аккредитованных на поверку средств измерений в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки следует соблюдать требования безопасности, устанавливаемые эксплуатационной документацией на комплекс и используемое при поверке оборудование.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверка производится при рабочих условиях эксплуатации поверяемых комплексов и используемых средств измерения.

6. ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Поверитель должен изучить руководство по эксплуатации поверяемого комплекса и используемых средств поверки.

  • 6.3 Убедиться в наличии заземления блока питания из состава комплекса.

  • 6.2 Убедиться в правильности соединений блоков, входящих в состав комплекса.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр.

Без подключения комплекса к источнику питания проверить:

  • 7.1.1 Комплектность.

  • 7.1.2 Отсутствие деформаций и трещин корпуса, изломов и повреждений кабелей.

  • 7.1.3 Целостность пломб, наличие заводского номера и маркировки на комплексе.

  • 7.1.4 Результаты поверки считать положительными, если комплектность соответствует указанной в формуляре, нет механических повреждений корпуса и кабелей, места нанесений пломбы, заводского номера и маркировки соответствуют требованиям ТУ.

7.2 Опробование

  • 7.2.1 Собрать комплекс в соответствии с руководством по эксплуатации ГДЯК 464965.042 РЭ.

  • 7.2.1 Подключить персональный компьютер (ноутбук) к комплексу через Ethemet-канал связи.

  • 7.2.3 Включить комплекс согласно разделу 1.4 РЭ.

  • 7.2.4 Запустить веб-браузер и осуществить подключение к комплексу по указанному в его формуляре IP адресу.

  • 7.2.5 Убедиться, что открывается программная страница для входа в веб-интерфейс.

  • 7.2.6 На открывшейся странице ввести имя пользователя и пароль «tester» / «test».

  • 7.2.7 Убедиться в открытии главной страницы и нажать на ней клавишу «Об устройстве». На открывшейся странице убедиться в наличии названия комплекса, его заводского номера, версии ПО и его контрольной суммы.

  • 7.2.8 Сравнить контрольную сумму с указанной в описании типа.

  • 7.2.9 Вернуться на предыдущую страницу и нажать на клавишу «Поверка».

  • 7.2.10 Убедиться, что раскрывается страница с текущими видеоизображением, датой и временем.

  • 7.2.11 Результаты опробования считать положительными, если выполняются п.п.7.2.5, 7.2.7, 7.2.10 и контрольная сумма совпадает с указанной в описании типа.

  • 7.3 Определение абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU)

  • 7.3.1 Собрать схему в соответствии с рисунком 1. Подключить выход 1PPS источника точного времени к входу первого канала частотомера. Подключить выход 1PPS испытуемого комплекса к входу второго канала частотомера входящим в комплект поставки кабелем.

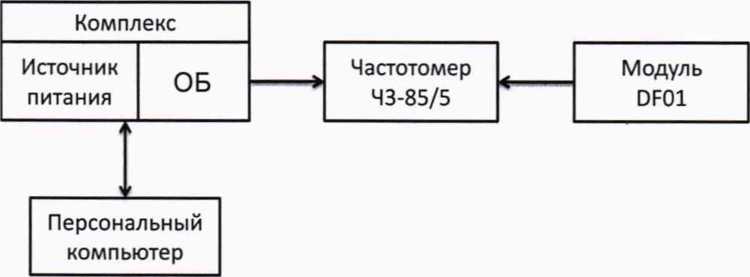

Рисунок 1 - Схема проведения измерений

при определении погрешности синхронизации шкалы времени комплекса

  • 7.3.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере.

  • 7.3.3 В соответствии с инструкцией по эксплуатации частотомера, определить абсолютную погрешность синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU) At как временной сдвиг между сигналами в первом и втором каналах. Произвести не менее 10 измерений At и занести полученные результаты в графу 2 таблицы 1 протокола поверки (см. Приложение).

  • 7.3.4 Результаты поверки считать положительными, если абсолютная погрешность синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU) находится в пределах ± 5 мкс.

7.4. Определение абсолютной погрешности присвоения временной метки видеокадру.

  • 7.4.1. Погрешность присвоения временной метки АТ определяется путем сравнения индицируемой комплексом временной метки Тинд с ее номинальным значением ТНОм- В качестве Тном используется значение времени UTC(SU) модуля DF01.

  • 7.4.2. Подключить модуль DF01 к персональному компьютеру. Включить модуль и добиться появления на экране значения UTC(SU) времени.

  • 7.4.3. Подключить комплекс к компьютеру через Ethemet-канал связи, включить комплекс, запустить веб-браузер и осуществить подключение по указанному в формуляре комплекса IP адресу. В программной странице ввести имя пользователя и пароль «tester» / «test» и убедиться в открытии главной страницы и наличии на ней временной метки в формате чч:мм:сс.

  • 7.4.4. Открыть два окна на экране монитора для одновременной индикации номинального времени и временной метки комплекса, создать скриншот экрана.

  • 7.4.5. Сделать не менее 10 скриншотов и занести полученные значения Тинд и ТНОм в графы 3 и 4 таблицы 1 протокола поверки.

  • 7.4.6. Провести обработку результатов измерений согласно п.8.1.

  • 7.4.7. Результаты поверки считать положительными, если ДТ находится в пределах ±1 с.

7.5 Определение абсолютной погрешности измерений угла между осью комплекса и направлением на цель.

Поверка проводится на площадке размером не менее 15*6 м. На ней размечаются пять точек №№ 1-5 согласно рис.2 с обеспечением соблюдения указанных на рисунке расстояний, измеряемых с помощью дальномера GLM 250VF.

Прямой угол определяется по методу прямоугольного треугольника.

В точках 2-5 на штативах устанавливаются стандартные номерные знаки. Допускается последовательная установка одного номерного знака на всех точках 2-5.

При проведении периодической поверки на месте установки без демонтажа комплекса точки установки номерного знака на штативе выбираются в пределах контролируемой зоны на расстоянии от 20 до 40 м. С помощью дальномера лазерного на дорожном полотне размечаются две точки на одинаковом расстоянии L от комплекса. Измеряется расстояние D между точками и рассчитывается угол а между направлениями на точки от места установки комплекса a=arctg(2eD/L). Полученное значение заносится в графу 1 таблицы 2 как номинальное значение угла.

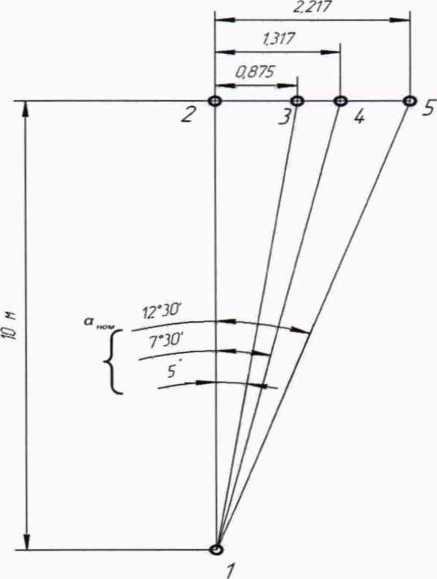

Рисунок 2 - Схема разметки испытательной площадки

  • 7.5.1. Поверяемый комплекс установить на штативе в точке 1, так, чтобы его передняя поверхность совпадала по вертикали с точкой 1. Подключить вспомогательный персональный компьютер (ноутбук) с установленным веб-браузером к комплексу через Ethemet-канал связи. Включить комплекс.

7.5.2.3апустить веб-браузер и осуществить подключение к комплексу по указанному в его формуляре IP адресу. На открывшейся странице ввести имя и пароль «tester»/ «test».

7.5.3.Направить комплекс на точку 2 так, чтобы метка на экране персонального компьютера (см. рис.З) оказалась на левом краю изображения номерного знака.

® Закрыт»

у529мт98                                 Расстояние: 9.61 и                        Угол: -0.1

н777»у!78                                Расстояние: 9.77 м                        Угол: -5.12

СТОЛ      i Обновить

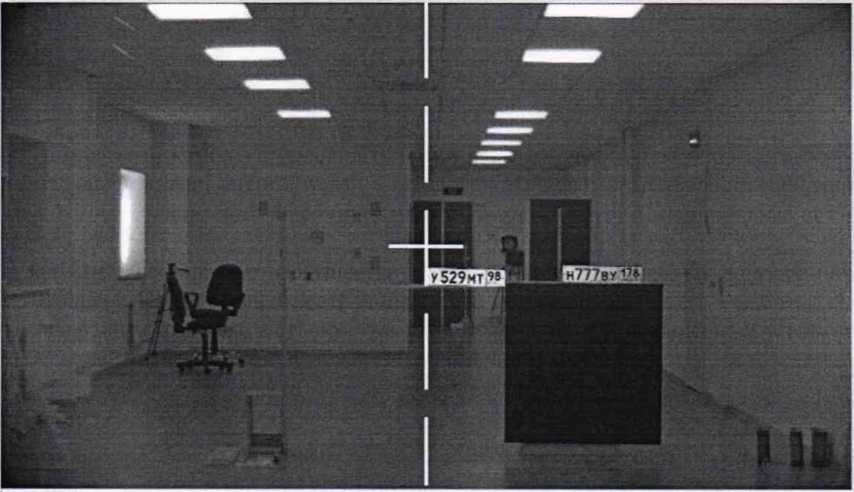

Рисунок За - Ориентация комплекса при первичной поверке

Обновить

СТОП

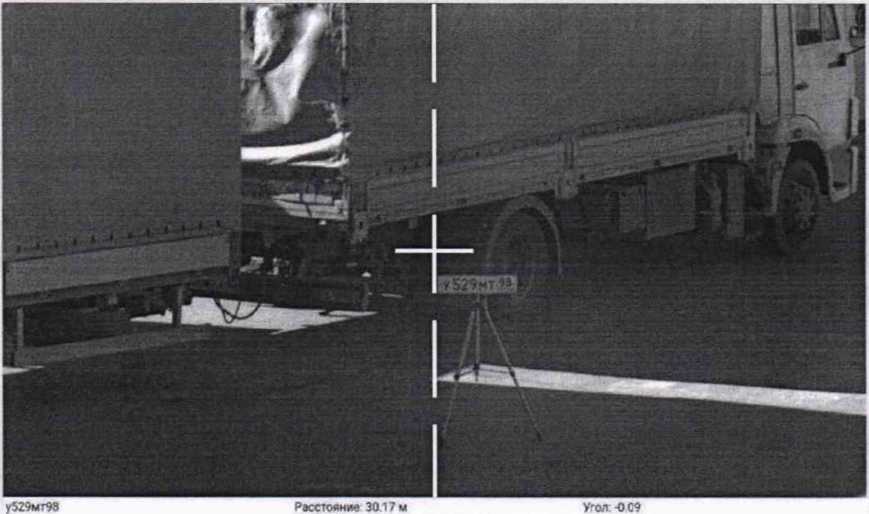

Рисунок 36 - Ориентация комплекса при периодической поверке на месте установки

  • 7.5.4 Помещая номерной знак в точки 2-5 (при поверке комплекса «Кордон.Про»В точка 5 не используется), зафиксировать не менее 5 результатов измерений углов аизм для точек. Результаты измерений аизм занести в графу 2 таблицы 2 протокола поверки.

  • 7.5.5. Провести обработку результатов измерений согласно п.8.2.

  • 7.5.6. Результаты поверки считать положительными, если погрешность измерений угла Да находится в пределах ±2 0 для всех точек.

8.ОБРАБОТКА РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1. Определение абсолютной погрешности присвоения временной метки видеокадру.

  • 8.1.1. По значениям Т НОм и Тинд табл.1 вычислить абсолютную погрешность присвоения временной метки ДТ:

ДТ = | Т ном “ Тинд |»

Полученные результаты занести в таблицу 1.

8.2. Определение абсолютной погрешности измерений угла между осью комплекса и направлением на ТС.

  • 8.2.1. По значениям аизм и аном таблицы 2 протокола вычислить и занести в графу 3 таблицы отклонения Да измеренных углов от их номинальных величин:

Да - | а ном ■ аизм |

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке по форме, установленной приказом Минпромторга России 1815 от 02.07.2015.

Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке.

  • 9.2 При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 с указанием причины непригодности.

    Начальник отдела № 433

    В.П. Лукьянов

    С.А. Носков

Начальник сектора отдела № 433 /

Приложение

Протокол поверки

Комплекса измерительного с видеофиксацией «Кордон.Про»В.... №.................

от

Условия проведения поверки:

Используемые средства измерения:

Проведение поверки

Внешний осмотр.

Опробование

Определение версии ПО и его контрольной суммы.

Определение абсолютной погрешности синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU)

Определение абсолютной погрешности присвоения временной метки видеокадру.

Таблица 1

№ п/п

At, мкс

т ном? С

т инд, С

АТ, с

1

2

3

4

5

1

X

X

X

X

2

X

X

X

X

3

X

X

X

X

4

X

X

X

X

5

X

X

X

X

6

X

X

X

X

7

X

X

X

X

8

X

X

X

X

9

X

X

X

X

10

X

X

X

X

Определение абсолютной погрешности измерений угла между осью комплекса и направлением на ТС.

Таблица 2

С^ном,

CL     °

иизм,

Да,0

1

2

3

4

X

X

X

X

0

X

X

X

X

X

X

X

X

X

X

5

X

X

X

X

X

X

При первичной поверке

X

X

X

X

7,5

X

X

X

X

X

X

X

X

X

X

12,5

X

X

X

X

X

X

X

X

Расчетное

X

X

значение

X

X

При периодической поверке

X

X

X

X

Выводы

Поверитель

Дата поверки
