УТВЕРЖДАЮ

Руковол^^ГьТЦИ СИ «Тест ПЭ»-итель'н^к^директор етрологнче^кий центр

А.В. Федоров

2006 г.

i

ИНСТРУКЦИЯ

Измерители комбинированные

TESTO 400, TESTO 405, TESTO 415, TESTO 416, TESTO 417,

TESTO 425, TESTO 435, TESTO 445 фирмы «Testo AG», Германия

Методика поверки

• 1.1.  Настоящая методика поверки распространяется на измерители комбинированные TESTO 400, TESTO 405, TESTO 415, TESTO 416, TESTO 417, TESTO 425, TESTO 435, TESTO 445 (далее - приборы) и устанавливает порядок проведения их первичной и периодической поверки.

• 1.2.  Первичную и периодическую поверку проводят органы Государственной метрологической службы или юридические лица, аккредитованные на право поверки в соответствии с действующим законодательством.

• 1.3.  Межповерочный интервал - 1 год.

2.1 При проведении первичной и периодической поверки должны быть выполнены операции, указанные в таблице 1.

Таблица №1

3 Средства поверки

3.1 При проведении поверки должны применяться средства измерений и вспомогательное оборудование, указанные в таблице 2.

Таблица 2

Примечание: При проведении поверки допускается применять другие средства поверки, не уступающие по техническим и метрологическим характеристикам средствам, указанным в табл. 2.

• 3.2 Все средства поверки должны иметь действующие свидетельства о поверке (или аттестаты).

• 4.1 Во время подготовки и проведения поверки должны соблюдаться правила безопасной работы, установленные в технических описаниях на средства, поверки (таблица 2).

• 5.1 К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование и право проведения поверки.

• 5.2 Все операции поверки проводятся в следующих условиях:

температура окружающего воздуха, °C                                       20±5;

относительная влажность воздуха, %                                   от 30 до 80;

атмосферное давление, кПа                                           от 84 до 106,7.

• 6.1 Перед проведением поверки подготовить средства поверки в соответствии с требованиями эксплуатационной документации на них.

• 7 Проведение поверки

При внешнем осмотре проверить:

• - соответствие внешнего вида приборов и составных частей требованиям эксплуатационной документации;

• - отсутствие механических повреждений, влияющих на работоспособность приборов.

Проверить прибор на функционирование в следующей последовательности:

• - включить питание прибора, убедиться, что батарея питания не разряжена;

• - проконтролировать наличие индикации показаний измеряемых параметров на дисплее прибора;

• - проверить работоспособность прибора в соответствии с эксплуатационной документацией.

Результаты поверки по данному пункту считаются положительными, если установлено соответствие приборов перечисленным выше требованиям.

Установить зонд анемометра в зоне равных скоростей рабочего участка аэродинамического стенда в соответствие ТД.

Подключить зонд анемометра к. измерительному блоку в соответствие ТД. Поочередно установить скорости воздушного потока в рабочем участке аэродинамического стенда в соответствии со значениями, приведенными в таблице 3.

Таблица 3

Перевести прибор в режим измерений средней скорости воздушного потока в соответствии с ТД.

При каждом установленном значении скорости зафиксировать средние показания дисплея измерительного блока анемометра.

Таблица 7

Определить абсолютную погрешность измерений скорости воздушного потока по формуле:

у = V - V

где: У_мем -показания дисплея измерительного блока поверяемого прибора;

У_э - значение скорости по эталонному стенду.

Результаты поверки по данному пункту методики считаются положительными если, в контрольных точках диапазона измерений значения погрешности находятся в пределах, приведенных в п.2 таблицы 7.

Установить зонд термоанемометра в зоне равных скоростей рабочего участка аэродинамического стенда в соответствие ТД.

Поочередно установить скорости воздушного потока в рабочем участке аэродинамического стенда в соответствии со значениями, приведенными в таблице 4.

Таблица 4

Перевести прибор в режим измерений средней скорости воздушного потока в соответствии с ТД.

При каждом установленном значении скорости зафиксировать средние показания дисплея измерительного блока анемометра.

Определите погрешность измерений скорости воздушного потока по формуле:

у = V   - V

'      анем э _?

где:       Уанем -показания дисплея измерительного блока;

У_э - значение скорости по эталонному стенду.

Результаты поверки по данному пункту методики считаются положительными если, в контрольных точках диапазона измерений значения погрешности находятся в пределах, приведенных в п.З таблицы 7.

• 7.4.1 Трубку установить в рабочем участке аэродинамического стенда АДСП - 60/30М. Ее приемную часть установить на выходе конфузора навстречу воздушному потоку. Трубку подключить к дифференциальному «рабочему» каналу блока контроля и управления стенда аэродинамического. Конфузор подключить ко входу второго «эталонного» канала дифференциального манометра блока управления и контроля.

• 7.4.2 Блок контроля и управления установить в режим «Работа» и «Рэ».

• 7.4.3 Меняя положения переключателей блока управления и контроля, последовательно задать не менее 5 (ш > 5) значений скоростей воздушного потока Vj, находящихся в диапазоне измерений

• 7.4.4 По истечении 20 с для каждого заданного значения скорости, последовательно, с интервалом 5 с, зарегистрировать не менее 3 (п > 3) значений показаний дифференциального манометра блока контроля и управления Рэ и Ри, в режимах работы блока «Рэ » и «Ри» соответственно, а затем по измеренным значениям Pai и Риц вычислить их средние значения по формулам:

S(Pai)                     Z(Pni)

P₃j = ---------_;             P_Hj = —-------.

n                       n

Для каждого выбранного положения переключателей задания скорости воздушного потока рассчитать:

а) значение скорости Vj по формуле:

Vj = 4,036 * л/ ( Kk * Paj ) * V (273+t)*101,3/(Pa *293),

где: Кк - коэффициент конфузора аэродинамической трубы (приведен в свидетельстве аттестации стенда);

t - температура, °C;

Ра - атмосферное давление, кПа;

б) значение коэффициента преобразования динамического давления трубки K_tJ по формуле:

КД = Кк ■ РД/ Pnj

• 7.4.5 Для всего диапазона скоростей вычислить среднее арифметическое значение коэффициента преобразования динамического давления Kt по формуле:

S(Ktj)

Kt = ————-

m

• 7.4.6  Если среднее арифметическое значение коэффициента преобразования динамического давления Kt находится в диапазонах, приведенных в таблице 5, то прибор (трубка Пито) считается выдержавшим испытание.

Таблица 5

• 7.5.1 Оценить среднее отклонение ДКт от результата определения значения Kt для всего диапазона скоростей по формуле:

S(|(K_Tj - Кт)|)

AKt = --------------------—

m и его среднее относительное отклонение, выраженное в %, по формуле:

ДКт

StH = --------*100.

Кт

• 7.5.2 Вычислить основную относительную погрешность определения коэффициента преобразования трубки 5 для всего диапазона скоростей по формуле:

5= л/(8Кти )² + (SKtv)² ,

где 8Ktv - относительная погрешность определения коэффициента трубки для каждой из установленных скоростей, рассчитанная по формуле:

S_tv =1,1 * ^”(ЗК_к² + 8_М²),

где 8Кк - относительная погрешность определения коэффициента конфузора Кк (приведена в свидетельстве аттестации аэродинамического стенда АДСП-60/30-М);

8_М - относительная погрешность эталонного микроманометра (приведена в свидетельстве аттестации микроманометра).

• 7.6.1 Установить в климатической камере поочередно пять значений температур равномерно распределенных по диапазону измерений, включая наибольшее и наименьшее значения.

• 7.6.2 Поместить в климатическую камеру эталонный термометр сопротивления ЭТС-100, подключенный к МИТ-8.10 и поверяемый прибор.

• 7.6.3 По истечении указанного времени считать результаты измерений температуры с дисплея электронного блока и цифрового термометра МИТ-8.10.

• 7.6.4 Определить абсолютную погрешность измерений температуры по формуле:

At = |Тизм - Тэт), °C

где: Тизм - результат измерений поверяемого прибора;

Тэт - результат измерений температуры эталонным термопреобразователем.

• 7.6.5 Повторить операции по п. 7.6.2-7.6.4 три раза для каждого из установленных в камере значений температуры.

Результаты поверки по данному пункту методики считаются положительными, если значения абсолютной погрешности измерений температуры находятся в пределах, указанных в п.1 таблицы 7.

• 7.7.1 В термостате поочередно установить температуру соответствующую десяти значениям диапазона измерений прибора, включая наибольшее и наименьшее значения. Диапазон измерений определяется типом применяемого первичного преобразователя.

• 7.7.2 Включить поверяемый прибор.

• 7.7.3 Поместить эталонный термометр и первичный преобразователь поверяемого прибора в жидкостный термостат на глубину погружаемой части и выдержать их при заданной температуре в течении 10 мин.

• 7.7.4 Считать результаты измерений температуры эталонным термометром (Тэ0 и поверяемым прибором (Т0.

• 7.7.5 Извлечь из термостата первичный преобразователь испытуемого прибора и через 2 минуты повторить операции по п. 7.7.3, 7.7.4.

• 7.7.6 Повторить операции по п. 7.7.3- 7.7.5 для каждого из установленных в термостате значений температуры.

• 7.7.7 Определить абсолютную (А_т) или относительную 8т погрешности прибора, в каждой контрольной точке (тип погрешности выбирается в зависимости от заданной точки диапазона и приведен в п.1 таблицы 7), по формулам:

Лт = Т1 -T_3i ,°С

Т -Т

т

¹ Э/

• 7.7.8 Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений температуры находятся в пределах, приведенных в п.1 таблицы 7.

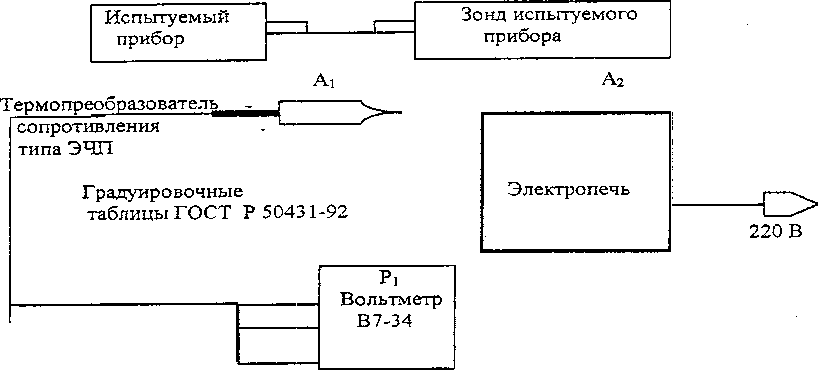

7.8.1. Собрать схему согласно рис.1

Ai - термопреобразователь сопротивления типа ЭЧП для диапазона температур от О до 1100 °С;А₂ - электропечь ;Pi - вольтметр дифференциальный В7-34

Рис.1

• 7.8.2 Поместить в электропечь первичный преобразователь поверяемого прибора и термопреобразователь сопротивления ЭЧП, подключенный к вольтметру.

• 7.8.3  В электропечи поочередно установить температуру соответствующую десяти точкам диапазона измерений прибора, включая наибольшее и наименьшее значения. Диапазон измерений определяется типом применяемого первичного преобразователя.

• 7.8.4 Считать результаты измерений температуры эталонным термометром (ТэО и поверяемым прибором (TJ при каждом установленном значении температуры. Время выдержки первичных преобразователей при каждой температуре не менее 20 минут.

• 7.8.5 Определить абсолютную (Ат) или относительную бт погрешность прибора, в каждой контрольной точке (тип погрешности выбирается в зависимости от задаваемой точки диапазона и приведен в строке 1 таблицы 7), по формулам:

А_т = Т; -T_3i ,°С

Т -Т

т

¹3i

• 7.8.6 Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений температуры находятся в пределах, приведенных в п.1 таблицы 7.

Точки отрицательных температур, при необходимости, проверяются согласно п. 7.7. настоящей методики поверки.

• 7.9.1 Первичный преобразователь поверяемого прибора поместить в рабочую камеру эталонного генератора “Родник-2”.

• 7.9.2 Задать в рабочей камере генератора “Родник-2” температуру равную (20±5) °C.

• 7.9.3 Последовательно задать в рабочей камере генератора “Родник-2” следующие значения относительной влажности:

Фэ1= 6±1%;

Фэ2 ~ 20±3 %;

фэз⁼⁼ 50±3 %;

фэ4 ~ 70±3 %;

фэ5 = 93±2 %.

• 7.9.4 Выдержать первичный преобразователь прибора при заданном значении относительной влажности не менее 30 мин, после истечения указанного времени провести измерения относительной влажности ф; прибора;

• 7.9.5 Определить абсолютную погрешность измерений относительной влажности в каждой контрольной точке по формуле:

Аф ^_ф1 ■ фэ.

Результаты поверки по данному пункту методики считаются положительными, если его значения абсолютной погрешности измерений относительной влажности находятся в пределах, указанных в п.9 таблицы 7.

• 7.10.1 Поместить первичный преобразователь поверяемого прибора в проточную камеру, подключенную к выходу генератора влажного газа.

• 7.10.2 Установить расход газа через проточную камеру в; диапазоне от 1 до 2 л/мин.

• 7.10.3 Установить на выходе генератора влажного газа значение точки росы в диапазоне от минус 22 до минус 20 °C. Значение влажности считают установившимся, если показания не изменяются по истечении 5 минут.

• 7.10.4 Считать измеренное значения точки росы поверяемого прибора (Т;) и значение точки росы на выходе генератора влажного газа (То¹).

• 7.10.5 Повторить операции по п.п. 7.10.3, 7.10.4 для следующих значений точки росы установленных на выходе генератора влажного газа:

в диапазоне от минус 32 до минус 30 °C т.р.;

в диапазоне от минус 39 до минус 41 °C т.р.;

• 7.10.6 Определить абсолютную погрешность измерении точки росы А; по формуле:

Ai = Т; - То¹

• 7.10.7 Результаты поверки по данному пункту методики считаются положительными, если значения абсолютной погрешность измерений точки росы находятся в пределах ±4 °C.

• 7.11.1 Прибор подключить к эталонному прибору и к электрической сети и настроить на режим поверки в соответствии с Руководством по эксплуатации. После включения прибор выдержать в течение 30 минут, затем дважды произвести набор и сброс давления, равному верхнему пределу измерений. После каждого набора и сброса давления прибор выдержать в течении 2 минут. На прибор с помощью эталонного прибора последовательно подать давление, соответствующее пяти равномерно распределенным точкам диапазона измерений, при плавно возрастающем давлении (прямой ход), а затем, после выдержки на верхнем пределе измерений не менее 5 минут, при плавно убывающем давлении (обратный ход). Оценка годности прибора производится по результатам одного поверочного цикла (прямой ход и обратный ход).

Погрешность (Y_nn) моделей, у которых нормируется приведенная погрешность, определить как выраженное в процентах от верхнего предела измерений (Р_вп) отклонение

показаний прибора (|Р_ПОв|) от действительного значения давления, как по прямому, так и по обратному ходу. При этом действительное значение определить по эталонному прибору (Рэ).

вп

где: Рпов и Р_э - соответственно, показания поверяемого и эталонного приборов;

Рвп - диапазон измерений (численно равный верхнему пределу измерений).

• 7.11.2 Погрешность (Y_0TH) моделей, у которых нормируется относительная погрешность, определить как максимальное выраженное в процентах от текущего значения измерений отклонение показаний прибора от действительного значения давления, как по прямому, так и по обратному ходам. При этом действительное значение определить по эталонному прибору.



—------------- х 100%

Ртп

где Р_тп - текущее значения давления.

• 7.11.3 Погрешность (Y_aen) моделей, у которых нормируется абсолютная погрешность, определить как максимальное выраженное в единицах измеряемой величины отклонение показаний прибора от действительного значения давления, как по прямому, так и по обратному ходам. При этом действительное значение определить по эталонному прибору.



где Рпов и Р_э - соответственно, показания поверяемого и эталонного приборов;

Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений давления находятся в пределах, указанных в п.п.4,5,6 таблицы 7.

• 7.12.1 Определение погрешности прибора при измерении концентрации в атмосфере СОг проводить при поочередной подаче на первичный преобразователь прибора ПГС перечисленных в таблице 6, в следующей последовательности 1-2-3-2-1-3.

  Для исключения влияния отклонения атмосферного давления от нормального (101,5

кПа), необходимо значение концентрации ГСО-ПГС, указанное в паспорте для нормального давления, привести к давлению действительному по формуле:

указанное в паспорте на ГСО-ПГС, ppm;

Р - атмосферное давление МПа.

• 7.12.2 Определить погрешность измерений концентрации в атмосфере СОг. по формуле:

бпр. — А_ор - Aj

Значения относительной погрешности (5_0Т) рассчитать по формуле:

бот. - А_о

где Aj - показания поверяемого прибора, ppm.

Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений концентрации СОг находятся в пределах, указанных в п.8 таблицы 7.

• 7.13.1 Определение погрешности измерений концентрации в СО атмосфере проводить при поочередной подаче на первичный преобразователь прибора ПГС, перечисленные в таблице 6, в следующей последовательности 1-2-3-2-1-3.

Для исключения влияния отклонения атмосферного давления от нормального (101,5 кПа), необходимо значение концентрации ПГС, указанное в паспорте для нормального давления, привести к давлению действительному по формуле:

где Ао - значение концентрации измеряемого компонента в проверяемой точке, указанное в паспорте на ГСО-ПГС, ppm;

Р - атмосферное давление МПа.

• 7.13.2 Определить погрешность измерений концентрации СО в атмосфере по формуле: бпр. ⁼ А_ор - Aj

Значения относительной погрешности (5_0Т.) рассчитать по формуле:

^А~ ^Ао

бот. =        Х1ОО%,

где Aj - показания поверяемого прибора, в ppm.

Результаты поверки по данному пункту считаются положительными, если значения погрешности измерении концентрации СО находятся в пределах, указанных в п.7 таблицы 7.

Таблица 6

8 Оформление результатов поверки

При положительных результатах поверки оформляется свидетельство о поверке в соответствии с ПР 50.2.006-94. При отрицательных результатах поверки выдается извещение о

непригодности.

Заместитель руководителя ГЦИ СИ «Тест ПЭ»

Инженер-метролог ГЦИ СИ «Тест ПЭ»
