Методика поверки «Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101» (НАЕЛ.411152.001-1 МП)

2015 г.

Виктора таский ЦСМ» , А'. Н. Лахонин

Счетчики электрической энергии СТАТИЧЕСКИЕ С ФУНКЦИЕЙ ОГРАНИЧЕНИЯ МОЩНОСТИ ИНТЕГРА 101

Содержание

• 1.1 Настоящая методика составлена с учетом требований РМГ 51-2002, ГОСТ 8.584, ГОСТ 31818.11, ГОСТ 31819.21 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объем, условия поверки и подготовку к ней.

Настоящая методика распространяется на счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101 (далее счетчики).

При выпуске счетчиков на заводе-изготовителе и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый счетчик.

Интервал между поверками 16 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками.

Внеочередную поверку проводят при эксплуатации счетчиков в случае: повреждения знака поверительного клейма (пломбы) и в случае утраты паспорта; ввода в эксплуатацию счетчика после длительного хранения (более одного интервала между поверками);

при известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе;

продажи (отправки) потребителю счетчика, не реализованного по истечении срока, равного одному интервалу между поверками.

• 3.1 При проведении поверки должны быть соблюдены требования

«Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей», а так-же требованиями руководства по эксплуатации НАЕЛ.411152.001РЭ и соответствующих разделов из документации на применяемые средства измерений и испытательное оборудование.

• 3.2 К работе на поверочной установке допускаются лица, прошедшие инструктаж по технике безопасности.

• 4.1 Порядок представления счётчиков на поверку должен соответствовать требованиям ПР 50.2.006.

• 4.2 При проведении поверки должны соблюдаться условия:

• - температура окружающего воздуха, °C..........................................20 ± 5;

• - относительная влажность воздуха, %......................................от 30 до 80;

• - атмосферное давление, мм. рт. ст.........................................от 630 до 795;

• - внешнее магнитное поле........................не превышает естественного фона;

• - напряжение источника переменного тока, В................................ 230 ± 2,3;

• - частота измерительной сети, Гц................................................50 ± 0,15;

• - форма кривой напряжения и тока измеряемой сети синусоидальная; коэффициент искажения, %...................................................................не более 2.

• 4.3 Поверка должна производиться на поверенном оборудовании и с применением средств поверки, имеющих действующее клеймо или свидетельство о поверке.

  Инв. № подп. I Подп. и дата        Взам. инв. № I Инв. № лу6л. I Подп. и дата

• 5.1 Внешний осмотр.

• 5.1.1 При внешнем осмотре должно быть установлено соответствие счётчика следующим требованиям:

• - лицевая панель счётчика должна быть чистой и иметь четкую маркировку в соответствии с требованиями ГОСТ 31818.11 и конструкторской документации;

• - во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

• - на корпусе не должно быть трещин, царапин, стекло не должно иметь трещин, сколов и царапин;

• - на крышке клеммной колодки счётчика должна быть нанесена схема подключения счётчика к электрической сети и к внешним цепям;

• 5.2 Проверка электрической прочности изоляции.

При проверке электрической прочности изоляции испытательное напряжение подается начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время от 5 до 10 с. При достижении испытательного напряжения счётчик выдерживают под его воздействием в течение 1 мин, контролируя отсутствие пробоя, затем плавно уменьшают испытательное напряжение.

Точки приложения испытательного напряжения и величина испытательного напряжения приведены в таблице 2.

Таблица 2

Примечание - «Землей» является проводящая пленка из фольги, охватывающая счетчик и присоединенная к плоской проводящей поверхности, на которой установлен цоколь счетчика

Результат проверки считается положительным, если электрическая изоляция выдерживает испытательное напряжение соответствующего значения в течение 1 минуты.

Во время испытаний не должно быть искрения, пробивного разряда или пробоя.

• 5.3 Опробование и проверка функционирования счетчика.

• 5.3.1 Опробование функционирования поверяемого счетчика проводят на установке для поверки счетчиков электрической энергии НЕВА-Тест 6103-Т (далее по тексту «Поверочная установка») при номинальном значении напряжения 230 В, базовом значении тока и коэффициенте мощности, равном единице.

Подключите счетчик согласно схеме включения (см. рис. 2).

Ф

О

Рис. 2 Схема включения счетчика.

Источник двухпроводной сети питания

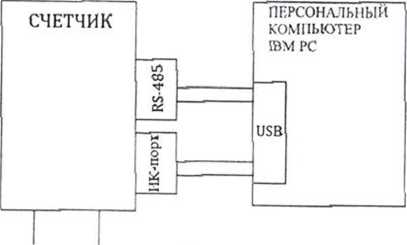

Рис. 3 Блок-схема подключения счетчика к ПЭВМ

+ -  + - А В

(не используется)

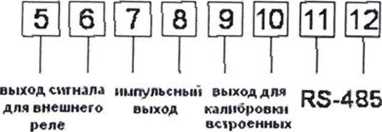

Рис. 4 Дополнительные контакты клеммной колодки.

При включении счетчика, в течение 1,5 с, включается индикатор и все элементы индикации ЖКИ: курсоры, пиктограммы и все сегменты цифровых индикаторов (см. рис. 5).

У1111П11.111Г1 111 11П 1.11111Г11Ш

<§Ф Т П Я М Сум Т1Т2ТЗТ4 Э ®

> 11ITQ11 i ПТ-11111 ГП.1 Н i “

Рис. 5 Общий вид ЖКИ счетчика.

Таблица 4

Подключите счетчик к ПК согласно рис.З и 4.

Запустите программу проверки функционирования счетчиков «INTEGRACON-FIG» (НАЕЛ.411152.001 ПО). Выполните чтение данных со счетчика (согласно «Справочника пользователя»).

По окончанию чтения необходимо убедиться, что считанные программой данные совпадают с данными, видимыми на табло счетчика:

• - текущая прямая активная суммарная энергия;

• - текущая прямая активная суммарная энергия по тарифам (Т1,Т2,ТЗ,Т4);

• - установленный лимит мощности.

Считанные со счетчика параметры «Время» и «Текущая дата», должны соответствовать показаниям на ЖКИ счетчика и быть аналогичными текущим календарному времени и дате.

• 5.4 Проверка функции ограничения мощности.

ВНИМАНИЕ!’.’. Для проведения процедуры программирования счетчика, необходимо снять пломбу, вынуть флажок 8 около кнопки 7 (см, рис. 1) и нажать кнопку 7. На экране счетчика появится значок ТТ . Счетчик готов к программированию. Все время программирования флажок должен оставаться в открытом режиме. После завершения программирования нажмите кнопку 2 - значок должен погаснуть. Счетчик вышел из режима программирования. Вставьте флажок и выполните пломбирование.

Исходное состояние счетчика 100% - положение без ограничений потребляемой мощности. На экране счетчика высвечивается надпись “Li 100”.

С помощью программы «INTEGRACONFIG» (НАЕЛ.411152.001 ПО) (см. пункт 14.6 «Руководство оператора») установите на счетчике лимит потребления мощности 0 %. На экране счетчика появится надпись “Li OFF” - лимит 0% установлен, включен режим полного отключения. На передней панели счетчика загорится контрольная лампа «Откл.» - нагрузка отключена.

- Для выключения режима «Отключено», необходимо установить положение без ограничения “Li 100” и нажатием кнопки 6 (см. рис. Г) в течение 10 сек. произвести сброс режима на счетчике. Контрольная лампа «Откл.» перестанет гореть. Счетчик перейдёт в рабочий режим - нагрузка подключена.

• 5.5 Метрологически значимая часть встроенного программного обеспечения имеет следующие идентификационные признаки (см. таблица 5):

  Изм	Лист	№ докум.	Подп.	Дата

  НАЕЛ.411152.001 МП

  Лист

Таблица 5

Идентификационные данные (версия программы 140819) можно считать непосредственно при работе с программой, а также со счетчика на ЖКИ.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с ПР 50.2.077-2014 высокий.

• 5.6 Проверка метрологических характеристик.

Проверка производится с использованием поверочной установки после пятиминутного прогрева (с октября 2015 г.).

• 5.6.1 Подключение счётчика к поверочной установке осуществляется в соответствии с рис. 6.

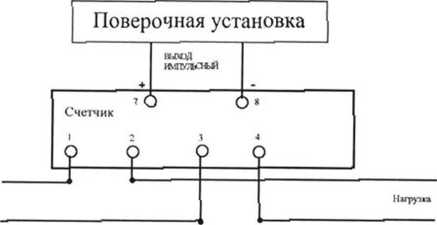

  Рисунок 6 Схема подключения счётчиков ИНТЕГРА 101 к поверочной установке и к нагрузке

  Инв. № подп. Подп. и дата        Взам. инв. №       Инв. № дубл.       Подп. и лата

  5.6.2 Определение основной погрешности измерения активной энергии.

  Погрешность счётчика определяется методом непосредственного сличения с эталонным счетчиком установки.

  Проверка счётчиков проводится при значениях информативных параметров вход

  ного сигнала, указанных в таблице 6. Таблица 6

  Номер испытания	Информативные параметры входного сигнала			Пределы допускаемой по-грешности, %	Число учитываемых периодов
  	напряжение, В	ток, А	COS (р
  1	230	0,051б	1	±1,5	2
  2	230	0,11о	1	± 1,0	5
  3	230	0,11б	0,5 инд.	±1,5	5
  4	230	0,11б	0,8 емк.	±1,5	5
  5	230	0,21б	0,5 инд.	±1,0	15
  6	230	0,21б	0,8 емк.	±1,0	15
  7	230	1б	1	± 1,0	30
  8	230	1б	0,5 инд.	±1,0	30
  9	230	1б	0,8 емк.	±1,0	30
  10	230	1макс	1	±1,0	10
  11	230	1макс	0,5 инд.	±1,0	10
  12	230	1макс	0,8 емк.	±1,0	10

  Изм	Лист	№ докум.	Подп.	Дата

  НАЕЛ.411152.001МП

  Лист

Результаты проверки считаются положительными, если погрешности находятся в пределах значений, приведенных в таблице 6.

• 5.6.3 Проверку стартового тока счётчиков производят на установке «НЕВА-Тест 61ОЗ-Т» при номинальном напряжении (230 В) и значении силы тока 0,02 А при коэффициенте мощности, равном единице.

Результаты поверки считаются положительными, если счетчик начинает регистрировать потребленную электроэнергию при стартовом токе 0,02 А.

• 5.6.4 Испытание на отсутствие самохода проводят на установке «НЕВА-Тест 6103-Т» после приложения фазного напряжения 265 В и при отсутствии фазного тока.

Результаты считаются положительными, если на импульсном выходе счетчиков не создает более одного импульса в течении 70 секунд.

• 5.6.5 Определение точности хода часов внутреннего таймера.

Испытание проводят на установке «НЕВА-Тест 6103-Т» при наличии в составе установки модуля HS-1012.

Результат проверки считается удовлетворительным, если показания погрешности составляют не более ±0,5сек. в сутки.

• 6.1 Счётчики, прошедшие поверку и удовлетворяющие требованиям настоящей методики, признают годными, их пломбируют, накладывают оттиск поверительного клейма и производят запись в формуляре.

• 6.2 Счётчики, прошедшие поверку с отрицательным результатом, бракуют и запрещают к выпуску в обращение, клеймо предыдущей поверки гасят, а счётчик изымают из обращения.

• 6.3 По результатам поверки полученные данные заносятся в протокол. Протокол хранится в электронном виде на ПК.
