УТВЕРЖДАЮ

Руководитель ЛОЕИ

ООО «ПРОММАШ ТЕСТ»

_______________ Н.А. Цехан «_____» ____________ 2018 г.

м.п.

Государственная система обеспечения единства измерений Датчики-газоанализаторы ДАК модификаций ИБЯЛ.418414.071-126/-129/-131/-132/-133/-137/-138/-139

МЕТОДИКА ПОВЕРКИ

ИБЯЛ. 418414.071-126 МП

Содержание

Приложение А Технические характеристики газовых смесей,

используемых при поверке газоанализаторов

Приложение Б Схема проверки газоанализатора

Приложение В Диапазоны измерений, пределы допускаемой основной

погрешности газоанализаторов

Лист регистрации изменений

Настоящая методика поверки распространяется на датчики-газоанализаторы ДАК модификаций ИБЯЛ.418414.071-126/-129/-131/-132/-133/-137/-138/-139, выпускаемые ФГУП «СПО «Аналитприбор», г. Смоленск, Россия, (далее - газоанализаторы) и устанавливает методику их первичной поверки до ввода в эксплуатацию или после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками для газоанализатора ДАК - три года.

1 Операции поверки
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

    Наименование операции

    Номер пункта методики поверки

    Проведение операции при

    первичной

    поверке

    периодической

    поверке

    1 Внешний осмотр

    6.1

    да

    да

    2 Опробование

    6.2

    да

    да

    3 Подтверждение соответствия программного обеспечения

    6.3

    да

    да

    4 Определение метрологических характеристик: - определение основной погрешности по поверочному компоненту

    6.4

    6.4.1

    да

    да

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

  • 1.3 Периодическую поверку газоанализаторов допускается проводить для меньшего числа величин или на меньшем числе диапазонов измерений, на основании письменного заявления владельца СИ, оформленного в произвольной форме.

2 Средства поверки
  • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6

Термометр ТЛ-2 ТУ25-2021.003-88, диапазон температуры от 0 до 100 °С, цена деления 1 °С

Барометр-анероид контрольный М-67 ТУ 25-04-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ± 0,8 мм рт. ст.

Гигрометр психрометрический ВИТ-2, диапазон измерения относительной влажности от 20 до 90 %, предел абсолютной погрешности от 5 до 7 %; диапазон измерения температуры от 15 до 40 °С, предел абсолютной погрешности ± 0,2 °С; ТУ 25-11.1645-84

Секундомер механический СОСпр, ТУ 25-1894.003-90, класс точности 2

6.4

Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением

Стандартные образцы состава газовые смеси, выпускаемые по ТУ 2114-00100226247-2010 в баллонах под давлением (Приложение А)

Вольтметр универсальный цифровой В7-38 Хв2.710.031 ТУ

Прибор электроизмерительный лабораторный переносной аналоговый М2044 (вольтамперметр). Диапазон измерений напряжения от 15 мВ до 600 В, тока от 0,75 мА до 30 А КТ 0,2, ТУ 25-7514.0106-86

Источник питания постоянного тока ТЭС-41. Диапазон напряжения от 0,1 до 30 В, тока от 0,05 до 5 А

Индикатор расхода - ротаметр РМ-А-0,1 ГУЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,1 м3/ч, кл. точности 4

Резистор С2-29В-0,5-499 Ом ±5% ОЖО.467.130 ТУ*

Вентиль точной регулировки ВТР, РУ-150 атм. ИБЯЛ.306249.006*

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6*1,5 мм *

Колпачок поверочный ИБЯЛ.725313.010*

  • 2.2 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

Примечание - Допускается использование стандартных образцов состава газовых смесей (ГСО-ПГС), не указанных в Приложении А, при выполнении следующих условий:

- номинальное значение и пределы допускаемого отклонения содержания поверочного компонента в ГСО-ПГС должны соответствовать указанному для соответствующей ГСО-ПГС из приложения А;

- отношение погрешности, с которой устанавливается содержание компонента в ГСО-ПГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 2.3 Все средства поверки, кроме отмеченных в таблице 2 знаком *, должны иметь действующие свидетельства о поверке.

3 Требования безопасности
  • 3.1 Содержание вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.3 Требования техники безопасности при эксплуатации ГСО-ПГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

  • 3.4 Помещение должно быть оборудовано вытяжной вентиляцией.

  • 3.5 К поверке допускаются лица, изучившие эксплуатационную документацию на газоанализаторы и прошедшие необходимый инструктаж.

  • 3.6 Не допускается сбрасывать ГСО-ПГС в атмосферу рабочих помещений.

4 Условия поверки

4.1 При проведении поверки соблюдают следующие условия:

-  температура окружающей среды,

(20 ±5)°С

- относительная влажность окружающей среды,

(65 ± 15) %

- атмосферное давление,

(101,3 ± 4,0) кПа ((760 ± 30) мм. рт. ст;

напряжение питания постоянного тока:

для газоанализаторов ИБЯЛ .41814.071-131^-133

(13 ± 1) В;

для остальных газоанализаторов

(27 ± 1) В;

-  расход ГСО-ПГС устанавливать равным

(1,0 ± 0,2) дм3/мин;

-  механические воздействия, внешние электрические и магнитные поля (кроме поля

Земли), влияющие на метрологические характеристики, должны быть исключены;

-  показания, если не оговорено особо, регистрировать через 3 мин с момента подачи

ГСО-ПГС;

Допускаются изменения в установившемся значении показаний, не превышающие 0,2Лд. Установившимся следует считать среднее значение показаний в течение 15 с после начала отсчета показаний.

5 Подготовка к поверке
  • 5.1 Перед проведением поверки выполняют следующие подготовительные работы:

  • 1) проверяют комплектность газоанализаторов в соответствии с эксплуатационной документацией (при первичной поверке при выпуске из производства);

  • 2) подготавливают газоанализаторы к работе согласно разделу 2 руководства по эксплуатации ИБЯЛ.418414.071-126 РЭ;

  • 3) проверяют наличие паспортов и сроки годности ГСО-ПГС;

  • 4) баллоны с ГСО-ПГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы - не менее 4 ч;

  • 5) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

  • 6) собирают схему поверки, рекомендуемая схема соединений приведена на рисунке Б.1

  • 7) перед определением основной погрешности (п. 6.4.1) в соответствии с указаниями, приведенными в ИБЯЛ.418414.071-126 РЭ, следует установить поверочный компонент.

6 Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре газоанализатора должно быть установлено:

- отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;

- наличие и целостность пломбы, пломба должна иметь четкий оттиск клейма;

- наличие маркировки газоанализатора, соответствующей руководству по эксплуатации;

- комплектность газоанализатора, указанная в руководстве по эксплуатации;

- исправность органов управления, настройки и коррекции;

- наличие всех видов крепежа.

Примечание - Комплектность газоанализатора проверять только при первичной поверке при выпуске из производства.

Газоанализатор считается выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

    • 6.2.1 Для проверки работоспособности включить питание и прогреть газоанализатор согласно ИБЯЛ.418414.071-126 РЭ.

      • 6.2.1.2 Результаты проверки работоспособности считаются положительными, если:

  • - при подаче напряжения на табло газоанализатора появились идентификационные данные в порядке, указанном в разделе 1 ИБЯЛ.418414.071-126 РЭ;

  • - после прогрева газоанализатора отсутствуют сообщения об ошибках на табло газоанализатора, согласно разделу 2 ИБЯЛ.418414.071-126 РЭ.

6.3 Подтверждение соответствия программного обеспечения

  • 6.3.1 Подтверждение соответствия программного обеспечения проводится визуально при включении электрического питания газоанализаторов в соответствии с указаниями раздела 2 ИБЯЛ.418414.071-126 РЭ.

Примечание - В связи с ограниченными возможностями табло газоанализаторов по отображению символов, допускается замена прописных букв строчными, что не является несоответствием.

  • 6.3.2  Результат проверки соответствия программного обеспечения считают положительным, если идентификационные данные, отображающиеся на табло газоанализатора, соответствуют указанным в разделе 1 ИБЯЛ.418414.071-126 РЭ и в Описании типа (приложение к Свидетельству об утверждении типа).

6.4 Определение метрологических характеристик

  • 6.4.1 Определение основной погрешности по поверочному компоненту

  • 6.4.1.1 Подать на газоанализаторы ГСО-ПГС в последовательности №№ 1-2-3-2-1-3.

  • 6.4.1.2 В каждой точке проверки регистрировать показания газоанализаторов по табло и выходному сигналу постоянного тока.

Пересчет значения выходного сигнала постоянного тока (мА) в измеренное значение содержания поверочного компонента в ГСО-ПГС (показания газоанализаторов) проводить по формуле

Cj = (Ij - 4)-(Св - Сн)/16,                                 (1)

где   Ij - значение выходного сигнала постоянного тока газоанализаторов, мА;

Св, Сн - значения верхней и нижней границы диапазона измерений, % НКПР (объемная доля, %.)

  • 6.4.1.3 Значение основной абсолютной погрешности газоанализатора в каждой точке проверки Л, % НКПР (объемная доля, %) определить по формуле

А = С - С0,                                         (2)

где С j - показания газоанализатора при подаче j-ой ГСО-ПГС, % НКПР (объемная доля, %);

С0 - действительное значение содержания поверочного компонента, указанное в паспорте на ГСО-ПГС, % НКПР (объемная доля, %).

  • 6.4.1.3 Результат определения основной погрешности газоанализатора считают положительным, если основная погрешность во всех точках поверки не превышает пределов, указанных в приложении В.

7 Оформление результатов поверки
  • 7.1 При проведении поверки газоанализаторов составляют протокол результатов поверки произвольной формы.

  • 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации.

  • 7.3 Положительные результаты поверки удостоверяются знаком поверки, который наносится в соответствующий раздел технической документации (при первичной поверке) и/или на свидетельство о поверке в соответствии с действующим законодательством Российской Федерации.

  • 7.4 При отрицательных результатах поверки эксплуатацию газоанализаторов запрещают и выдают извещение о непригодности установленной формы согласно действующему законодательству Российской Федерации с указанием причин непригодности.

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

№ ГСО-ПГС

Компонентн ый состав

Диапазон измерений

Единица физической величины

Характеристики ГСО-ПГС

Номер ГСО-ПГС по Госреестру

Содержание поверочного компонента

Пределы допускаемого относительного отклонения

Пределы допускаемой относительной погрешности аттестации

Характеристики ГСО-ПГС, необходимых для поверки газоанализаторов ДАК-СО2

1

Азот газообразный особой чистоты ГОСТ 9293-7z

2

СО2 - N2

0 - 4

1,90

± 5 %

±(-0,467-Х+1,733)%

10465-2014

3

3,75

± 5 %

±(-0,017^Х+0,833) %

10465-2014

2

СО2 - N2

0 - 10

объемная доля, %

4,75

± 5 %

±(-0,017^Х+0,833) %

10465-2014

3

9,5

± 5 %

±(-0,017^Х+0,833) %

10465-2014

2

СО2 - N2

0 - 20

9,5

± 5 %

±(-0,017^Х+0,833) %

10465-2014

3

19,0

± 5 %

±(-0,017^Х+0,833) %

10465-2014

Характеристики ГСО-ПГС, необходимых для поверки газоанализаторов ДАК-СН4

1

Азот газообразный особой чистоты ГОСТ 9293-74

2

Метан-азот

0 - 4,40

объемная доля, %

2,20 (50,0)

± 5 %

±(-1,33-Х+2,13) %

10463-2014

3

(СН4

(0 - 100)

(%, НКПР)

4,15 (94,3)

± 5 %

±(-0,011-Х+0,811) %

10463-2014

Характеристики

ТЮ-ПГС, необходимых для контроля газоанализаторов ДАК-^СН

1

Азот газообразный особой чистоты ГОСТ 9293-74

2

Пропан-азот

0 - 1,70

объемная доля, %

0,80 (47,1)

± 5 %

±(-0,046-Х+1,523) %

10463-2014

3

эН8^2)

(0 - 100)

(%, НКПР)

1,36 (80)

± 5 %

±(-0,046-Х+1,523) %

10463-2014

ИБЯЛ.418414.071-126 МП

Примечания

  • 1 Согласно ГОСТ Р МЭК 60079-20-1-2011, 100 % НКПР соответствуют:

  • - для метана (СН4) - 4,40 % объемной доли;

  • - для пропана (С3Н8) - 1,70 % объемной доли;

  • 2 Х - значение содержания поверочного компонента, указанное в паспорте на ГСО-ПГС.

  • 3 Изготовитель и поставщик ГСО-ПГС в эксплуатацию - ФГУП «СПО «Аналитприбор». г.Смоленск, ул.Бабушкина, 3, тел.(4812) 31-12-42.

  • 4 Стандартные образцы газовых смесей состава:

  • - диоксид азота (ГСО 10465-2014), выпускаемый по ТУ 2114-001-00226247-2010;

  • - пропан-азот (ГСО 10463-2014), выпускаемый по ТУ 2114-001-00226247-2010;

  • - метан-воздух (ГСО 10463-2014), выпускаемый по ТУ 2114-001-00226247-2010.

    ИБЯЛ.418414.071-126 МП

Приложение Б

(обязательное)

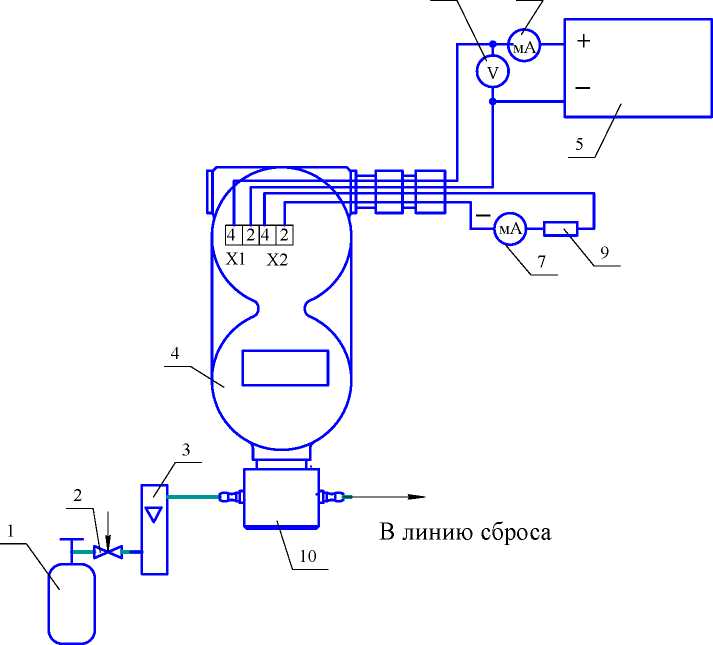

Схема проверки газоанализатора

8

6

  • 1 - баллон с ГСО-ПГС;

  • 2 - вентиль точной регулировки;

  • 3 - ротаметр;

  • 4 - газоанализатор;

  • 5 - источник питания постоянного тока;

  • 6 - вольтметр универсальный цифровой В7-38 (в режиме миллиамперметра);

  • 7 - прибор М2044;

  • 8 - вольтметр универсальный цифровой В7-38;

  • 9 - резистор 499 Ом;

  • 10 - колпачок поверочный ИБЯЛ.725313.010.

Газовые соединения выполнить трубкой ПВХ 4х1,5

Рисунок Б.1 - Схема проверки газоанализатора по ГСО-ПГС

Приложение В

(обязательное)

Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов

Условное групповое

наименование

газоанализаторов

Поверочный

компонент

Единица физической величины

Диапазон измерений

Пределы основной абсолютной погрешности

ДАК-СО2

диоксид углерода

(СО2)

объемная доля, %

0 - 4

Лд = ± (0,2+0,05-Свх)

0 - 10

Ад = ± 0,5

0 - 20

Лд = ± 1,0

ДАК-XCH

пропан (С3Н8)

% НКПР

0 - 100

Ад = ± (2,5+0,05-Свх)

ДАК-СН4

метан (СН4)

Примечание - Свх - содержание поверочного компонента на входе газоанализаторов

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

Номер документа

Подпись

Дата

изменен

ных

замененных

новых

аннул ирова нных

14
