Настоящая методика поверки (МП) устанавливает методы и средства первичной и периодической поверок Комплексов аппаратно-программных ВЕКТОР-2020 (далее - Комплексы). Интервал между поверками два года.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При первичной и периодической поверке должны выполняться операции, указанные в таблице 1.

Таблица 1

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

• 2.2 Допускается применение других средств поверки, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих передачу поверяемым Комплексам единиц величин в соответствии с государственными и (или) локальными поверочными схемами.

3 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

Температура окружающего воздуха, °C                         от +10 до +35

Относительная влажность воздуха при 25 °C, %                  до 80

Атмосферное давление, кПа                                     от 84 до 106,7

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, имеющие опыт работы в среде Windows и изучившие эксплуатационную документацию на Комплекс и средства поверки.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5.1 При проведении поверки все средств измерений должны быть заземлены.

• 5.2 При включенном питании запрещается монтаж и демонтаж оборудования, подключение и отключение соединительных кабелей.

6 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ. ВНЕШНИЙ ОСМОТР. ОПРОБОВАНИЕ.

• 6.1 На поверку представляют Комплекс полностью укомплектованный в соответствии с эксплуатационной документацией. При периодической поверке представляют дополнительно свидетельство о предыдущей поверке.

• 6.2 Во время подготовки к поверке поверитель знакомится с технической документацией на Комплекс, подготавливает все материалы и средства измерений, необходимые для проведения поверки.

• 6.4 Перед проведением поверки необходимо провести следующие подготовительные работы:

• - провести внешний осмотр на предмет отсутствия повреждений Комплекса и средств измерений;

• - проверить срок действия свидетельств о поверке на средства измерений;

• - произвести установку и подключение оборудования Комплекса в соответствии с руководством по эксплуатации РБГМ.468261.001РЭ;

• - результат опробования Комплекса считать положительными, если при запуске всех элементов не выявлено появление ошибок в их работе.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1 Определение метрологических характеристик

В основу процедуры проведения поверки положены способы определения погрешности, изложенные в документе ПЛСТ.411146.401 МП «Устройство синхронизации времени TOPAZ МЕТРОНОМ PTS. Методика поверки», утвержденном ФГУП «ВНИИФТРИ» 28.06.2018 г.

• 7.1.1 Определение абсолютной погрешности формирования средней задержки передачи пакетов данных

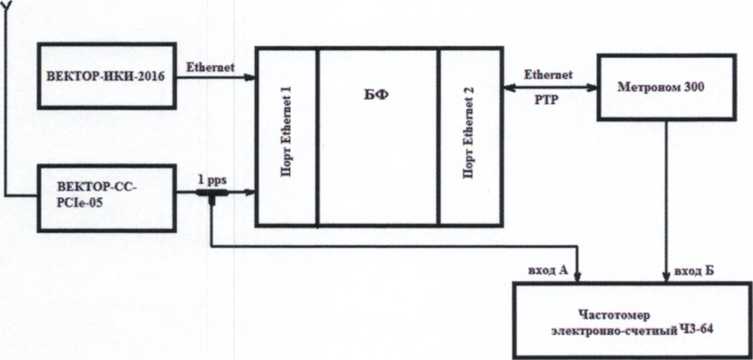

• 7.1.1.1 Для проведения поверки собрать схему, показанную на рисунке. 1.



БФ - блок формирования Комплекса

Рисунок 1

• 7.1.1.2 Произвести подготовку к работе блока формирования Комплекса (далее - БФ) в соответствии с руководством по эксплуатации Комплекса РБГМ.468261.001РЭ.

• 7.1.1.3 Синхронизировать шкалу времени Комплекса.

• 7.1.1.4 Подготовить устройство синхронизации частоты и времени Метроном 300 (далее - Метроном 300) в соответствии с его руководством по эксплуатации. Метроном 300 настроить для работы в режиме синхронизации по протоколу РТР от БФ через интерфейс Ethernet (Метроном 300 будет синхронизирован с задержкой, сформированной БФ).

• 7.1.1.5 Модуль приемовычислительный ВЕКТОР-СС модификации ВЕКТОР-СС-РС1е-05 (далее - модуль приемовычислительный ВЕКТОР-СС-РС1е-05) подготовить к работе в соответствии с его руководством по эксплуатации (КБРД.468261.006РЭ): модуль должен быть прогрет и синхронизироваться от ГНСС ГЛОНАСС не менее 3 часов.

Подключить выход lpps модуля приемовычислительного ВЕКТОР-СС-РС1е-05 через тройник-разветвитель на:

• - вход 1 pps БФ, которая также подключается по интерфейсу Ethernet к комплексу измерительному ВЕКТОР-ИКИ-2016;

• - вход А частотомера электронно-счетного вычислительного 43-64 (далее - частотомер).

• 7.1.1.6 Настроить входы А и Б частотомера в соответствии с параметрами импульсных сигналов 1 Гц: измерения по переднему фронту, входная нагрузка не менее 1 кОм. На вход Б частотомера подать импульсный сигнал lpps от Метроном 300, на вход А частотомера подать импульсный сигнал lpps от модуля приемовычислительного ВЕКТОР-СС-РС1е-05. Частотомер установить в режим измерений интервалов времени. При подключении одинаковых кабелей ко входам А и Б частотомера, необходимо учитывать переход к последующему импульсу 1 Гц и из полученного результата измерения вычитать 1 с.

• 7.1.1.7  В соответствии с руководством по эксплуатации ВЕКТОР-ИКИ-2016 (КБРД.468261.005РЭ), настроить ВЕКТОР-ИКИ-2016 на передачу эталонных данных объемом 1 байт на БФ.

• 7.1.1.8 Настроить БФ на формирование средней задержки передачи пакетов данных (PD1) в соответствии с таблицей 3.

Таблица 3

• 7.1.1.9 Произвести не менее 100 измерений интервала времени между выходными импульсными сигналами Метроном 300 и ВЕКТОР-СС-РС1е-05 для каждого значения средней задержки передачи пакетов данных (PD1), сформированного БФ ВЕКТОР-2020.

• 7.1.1.10 Измеренное значение средней задержки передачи пакетов данных (PD2) для каждого значения средней задержки передачи пакетов данных (PD1), сформированного БФ ВЕКТОР-2020, рассчитать по формулам (1) - (9), приведенным ниже.

Оценить среднее арифметическое значение Т измеряемого интервала времени по формуле (1):

- среднее квадратическое отклонение неисключенной систематической погрешности, вычисляемое по формуле (9):

Измеренное значение средней задержки передачи пакетов данных (PD2) для каждого значения средней задержки передачи пакетов данных (PD1), сформированного БФ, определяется как равное с доверительными границами погрешности равными <4.

• 7.1.1.11 Вычислить абсолютную погрешность формирования средней задержки передачи пакетов как | T-pdH , где PD1- сформированное БФ ВЕКТОР-2020 значение средней задержки передачи пакетов данных.

Результат поверки считать положительным, если максимальное значение погрешности формирования средней задержки передачи пакетов в диапазоне от 0 до 1,5 с не превышает 50 нс.

• 7.1.2 Определение абсолютной погрешности формирования вариации задержки передачи пакетов данных

• 7.1.2.1 Для проведения поверки использовать схему, представленную на рисунке 1.

7.1.2.2. Выполнить пункты 7.1.1.2 - 7.1.1.7.

7.1.2.3 Настроить БФ на формирование вариации задержки передачи пакетов данных

(PDV1) в соответствии с таблицей 4. Таблица 4

• 7.1.2.4 В соответствии с пунктами 7.1.1.9-7.1.1.10 произвести измерения значений мини-Туда?

min и максимальной I max задержки передачи пакетов с доверительными границами погрешности равными /1для каждого сформированного БФ значения вариации задержки и рассчитывать измеренное значение вариации задержки (PDV2), как разность макси-ж ж мального и минимального измеренного значений задержки (1 max - * min).

Вычислить абсолютную погрешность формирования вариации задержки передачи пакетов как |PDV2-PDV1|+2-2j, где PDV1- сформированное БФ значение вариации задержки передачи пакетов данных.

Результат поверки считать положительным, если максимальное значение погрешности формирования вариации задержки передачи пакетов в диапазоне от 0 до 0,1 с не превышает 50 нс.

• 7.1.3 Определение диапазона и относительной погрешности формирования коэффициента потерь пакетов данных за период измерений

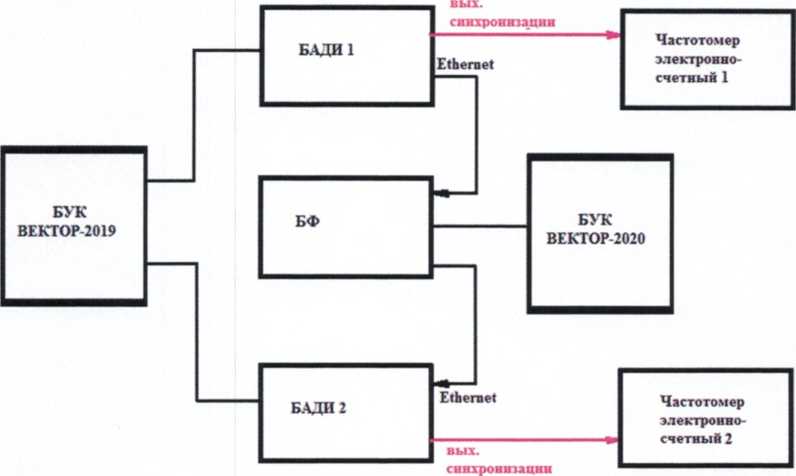

• 7.1.3.1 Для проведения поверки собрать схему, показанную на рисунке 2.



БАДИ 1 и БАДИ 2 - блоки аппаратные для дистанционных измерений из состава комплекса измерительного ВЕКТОР-2019;

БУК - блоки управления комплексами ВЕКТОР-2019 и ВЕКТОР-2020

Рисунок 2

Применить два экземпляра частотомеров.

• 7.1.3.2 В соответствии с руководством по эксплуатации комплекса измерительного ВЕКТОР-2019 КБРД.468261.007РЭ настроить БАДИ 1 на пакетную передачу, БАДИ 2 на прием одного из файлов эталонного объема (10 Гбайт), а БФ на формирование коэффициентов потерь пакетов данных (PL 1): 0; 0,1; 0,3; 0,5; 0,7; 0,9; 1,0.

Для определения относительной погрешности формирования коэффициента потерь пакетов данных сигналы (синхроимпульсы) с выхода БАДИ 1 и входа БАДИ 2 подключить на входы частотомеров, установленных в режим счета импульсных сигналов.

Значения, измеряемые частотомерами: N1- количество переданных пакетов, измеряет частотомер 1, N2 - количество принятых пакетов измеряет частотомер 2.

• 7.1.3.3 Проводить измерения, формируя БФ разные коэффициенты потерь из установленного диапазона. Фиксировать измеряемые частотомерами значения N1 и N2.

Коэффициенты потерь пакетов, измеренные с помощью частотомеров, вычислять по формуле PL2=(N1-N2)/N1.

Относительную погрешность формирования коэффициента потерь пакетов вычислять по формуле ((PL2-PL1 )/PLl))-100%.

• 7.1.3.4 Результат поверки считать положительным, если полученное значение максимальной относительной погрешности формирования коэффициента потерь пакетов данных в диапазоне от 0 до 1 не превышает 1x10 ⁷¹ %.

• 7.1.4 Определение относительной погрешности передачи сформированных пакетов/кад-ров

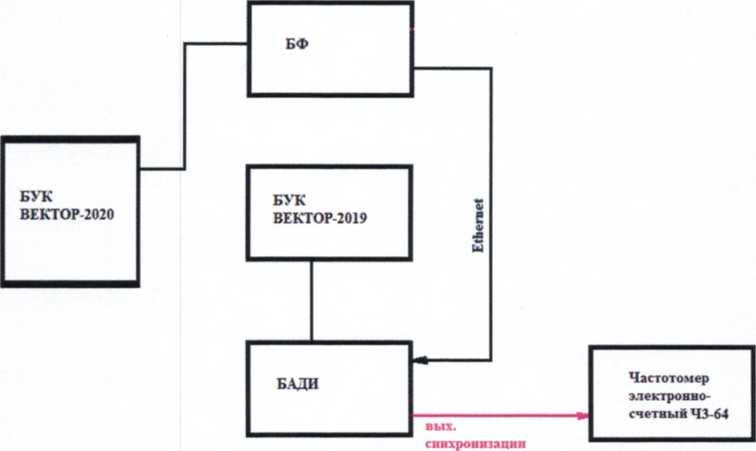

• 7.1.4.1 Собрать схему испытаний в соответствии с рис. 3.

  					РБГМ.468261.001МП	Лист
  						9
  Изм	Лист	№ докум	Поди	Дата



Рисунок 3

Организовать передачу последовательности сформированных БФ ВЕКТОР-2020 паке-тов/кадров на БАДИ из состава вспомогательного устройства ВЕКТОР-2019 (N1 - установленное на БФ количество переданных пакетов).

Сигналы (синхроимпульсы) с выхода БАДИ подключить на вход частотомера, установленного в режим измерения счетчика импульсных сигналов за время 1 000 с. Измеряемое частотомером значение N2- количество принятых пакетов.

Значение относительной погрешности передачи сформированных пакетов/кадров рассчитывается следующим образом: [(N1-N2)/N 1 ] 100%.

В БФ и БАДИ определяется контрольная сумма последовательности пакетов согласно алгоритму MD5: S1=MD5(P1), S2=MD5(P2), где Pl - сформированная БФ последовательность пакетов уровня L2, Р2- принятая БАДИ последовательность пакетов уровня L2.

7.1.4.2 Результат поверки считать положительным, если полученное значение относительной погрешности передачи сформированных пакетов/кадров при условии, что равны контрольные суммы S1=S2, не превышает 0 %.

• 7.1.5 Определение диапазона и относительной погрешности формирования канала передачи данных с заданной пропускной способностью

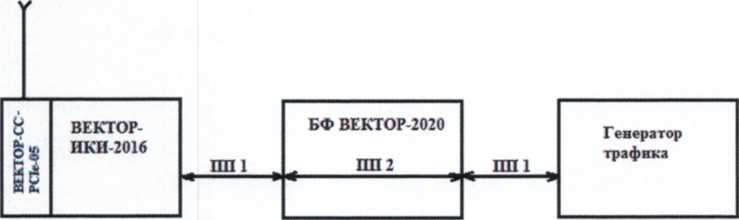

• 7.1.5.1 Собрать схему испытаний в соответствии с рис. 4.



ПП 1 - пропускная способность интерфейсов подключения; ПП 2 - пропускная способность, формируемая БФ Рисунок 4

• 7.1.5.2 В соответствии с руководствами по эксплуатации подготовить к работе ВЕКТОР-ИКИ-2016 и БФ ВЕКТОР-2020.

В качестве генератора трафика можно применить тестер-анализатор пакетных сетей типа МАКС-ЕМК.

Собрать схему учитывая, что пропускная способность (ПП 1) физических интерфейсов подключения ВЕКТОР-ИКИ-2016 и генератора трафика к БФ должна быть больше тех значений пропускной способности (ПП 2), которые будет формировать БФ.

Настроить генератор трафика на формирование пакетов данных длиной не более 64 байт и формирование трафика, большего чем сформированная БФ полоса пропускания (ПП 2).

Установить на БФ время формирования полосы пропускания (между первым и последним пакетом данных) равное 100 с.

• 7.1.5.3 Устанавливать на БФ следующие значения формирования полосы пропускания (ПП 2): 512 бит/с, 1 кбит/с, 1 Мбит/с, 5 Мбит/с, 10 Мбит/с, 50 Мбит/с, 100 Мбит/с, 500 Мбит/с, 1 Гбит/с, 10 Гбит/с и производить измерения сформированного трафика с помощью ВЕКТОР-ИКИ-2016.

Для проведения каждого измерения произвести запуск генерации трафика на время 100 с (контролировать время измерения при помощи секундомера).

Настроить ВЕКТОР-ИКИ-2016 в режим монитора, который предусматривает подсчёт трафика.

По окончании времени измерения остановить генерацию трафика и режим монитора ВЕКТОР-ИКИ-2016.

• 7.1.5.4 Из сформированного ВЕКТОР-ИКИ-2016 протокола получить значения:

Т - продолжительность приема данных в секундах (вычислить как разность зафиксированных в протоколе времени получения последнего и первого пакета данных);

V - объем принятых данных (в байтах).

Измеренное значение полосы пропускания ПП2_Изм рассчитать по формуле (10):

ПП2_Изм=(У-8)/Т, бит/с

• 7.1.5.5 Рассчитать относительную погрешность формирования канала передачи данных с заданной пропускной способностью для каждого измерения, как ((ПП2_Изм-ПП2)/ПП2)-100%.

Результат поверки считать положительным, если полученное значение максимальной относительной погрешности формирования канала передачи данных с заданной пропускной способностью в диапазоне формирования от 512 до 1 • 10¹⁰ бит/с, не превышает 1%.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 При поверке вести протокол произвольной формы.

• 8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 2510 от 31.07.2020 г. При положительных результатах поверки выдается свидетельство о поверке и данные о поверке вносятся в Федеральный информационный фонд по обеспечению единства измерений. При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности (^указанием причин забракования.
