УТВЕРЖДАЮ Первый заместитель

Анализаторы цепей векторные серии 3656

МЕТОДИКА ПОВЕРКИ

421-19-28 МП

р.п. Менделеево 2019 г.

1 Общие положения
  • 1.1 Настоящая методика распространяется на анализаторы цепей векторные серии 3656 (далее по тексту - анализаторы), фирмы «China Electronics Technology Instruments Co., Ltd», КНР. и устанавливает методы и средства первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 Операции поверки

2.1 При поверке анализаторов выполнить работы в объеме, указанном в таблице 1. Таблица 1 - Объем поверки

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке (ввозе импорта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Идентификация программного обеспечения

8.3

да

да

4 Определение диапазона рабочих частот и относительной погрешности установки частоты источника выходного сигнала

8.4

да

да

5 Определение максимального уровня мощности выходного сигнала и допускаемой абсолютной погрешности установки уровня выходной мощности

8.5

да

да

6 Определение абсолютной погрешности установки мощности выходного сигнала в диапазоне частот

8.6

да

да

7 Определение уровня собственных шумов приемника в рабочем диапазоне частот

8.7

да

да

8 Определение эффективных характеристик коэффициента отражения и передачи

8.8

да

да

  • 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

  • 2.3 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

3 Средства поверки
  • 3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленное в таблице 2.

Таблица 2 - Основные средства измерений

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.4

Частотомер универсальный серии CNT-90

(Диапазон измерения частоты от 0,002 до 60 ГГц; пределы допускаемой относительной погрешности измерения частоты ± Г10'6)

Стандарт частоты рубидиевый FS725

(Пределы допускаемой относительной погрешности воспроизведения частоты ±5 -10’11)

8.5. 8.6

Преобразователь измерительный NRP-Z21 (Диапазон рабочих частот от 0,01 до 18 ГГц; динамический диапазон от -67 до 20 дБ (1 мВт); пределы допускаемой относительной погрешности измерений мощности ±6 %). Преобразователь измерительный NRP-Z55 (Диапазон рабочих частот от 0 до 40 ГГц, динамический диапазон от -30 до 20 дБ (1 мВт);

пределы допускаемой относительной погрешности измерений мощности ±10 %) Преобразователь измерительный ваттметр поглощаемой мощности 8485D (Диапазон рабочих частот от 0,05 до 26,5 ГГц;

динамический диапазон от -70 до 20 дБ (1 мВт);

предел допускаемой относительной погрешности 2,8 %)

8.7, 8.8

Набор мер коэффициентов передачи и отражения Agilent 85054D, 85052D. 85056D, 85058В

(Диапазоны частот:

  • - 85054D от Одо 18 ГГц;

  • - 85052D от 0 до 26,5 ГГц;

пределы допускаемой абсолютной погрешности по фазе

  • - 85054D мера «короткое замыкание» ±1,0°, мера «холостой ход» ±1,5°, мера «согласованная нагрузка» минус 40 дБ (1 мВт);

  • - 85052D мера «короткое замыкание» ±1,8°, мера «холостой ход» ±2,0°, мера «согласованная нагрузка» минус 34 дБ (1 мВт)

  • 3.2 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки, обеспечивающими определение метрологических характеристик анализатора с требуемой точностью.

  • 3.3 Все средства поверки должны быть исправны и иметь свидетельства о поверке.

4 Требования к квалификации поверителей
  • 4.1 К проведению поверки анализаторов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 К работе с анализаторами допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

  • 5.3 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземлённые браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

6 Условия поверки
  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C                         от 20 до 26;

  • - относительная влажность воздуха, %                            от 30 до 80;

  • - атмосферное давление, кПа.                                     от 84 до 106;

  • - напряжение питания от сети переменного тока частотой 50 или 60, В от 200 до 240;

*температура выбирается в соответствии с руководствами по эксплуатации средств поверки. Все средства измерений, использующиеся при поверке анализаторов, должны работать в нормальных условиях эксплуатации.

  • 7 Подготовка к поверке

    • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговорённые в документации изготовителя на поверяемый анализатор по его подготовке к работе;

  • - выполнить операции, оговорённые в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить, прогрев приборов для установления их рабочих режимов.

8 Проведение поверки
  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабление элементов, чёткость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 8.1.2  Результаты поверки считать положительными, если выполняются все перечисленные требования. В противном случае анализатор бракуется.

8.2 Опробование
  • 8.2.1 Подключить анализатор к сети питания. Включить прибор согласно РЭ.

  • 8.2.2 Убедиться в возможности установки режимов измерений и настройки основных параметров и режимов измерений анализатора.

  • 8.2.3  Результаты опробования считать положительными, если при включении отсутствуют сообщения о неисправности и анализатор позволяет менять настройки параметров и режимы работы. В противном случае анализатор бракуется.

8.3 Идентификация программного обеспечения

Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) анализатора проводить в следующей последовательности:

  • - проверить наименование ПО;

  • - проверить идентификационное наименование ПО;

  • - проверить номер версии (идентификационный номер) ПО;

  • - определить цифровой идентификатор ПО (контрольную сумму исполняемого кода). Для расчёта цифрового идентификатора применяется программа (утилита) «MD5_FileChecker». Указанная программа находится в свободном доступе сети Internet (сайт www.winmd5.com).

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведённым в таблице 3. В противном случае анализатор бракуется, поверка далее не выполняется.

Таблица 3 - идентификационные данные ПО

Наименование ПО

Идентификационное наименование ПО

Номер версии ПО (идентифика -ционный номер)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентифика тора ПО

3656А, 3656В,

3656D

Vector Network Analyzer: 3656 Series

не ниже

1.3.2.0

-

-

8.4 Определение диапазона рабочих частот и относительной погрешности установки частоты источника выходного сигнала
  • 8.4.1 Провести предварительную установку режима работы анализатора. Для этого нажать на клавишу "PRESET" на передней панели анализатора и подтвердить выбранное действие клавишей "ENTER".

  • 8.4.2 Подключите частотомер к векторному анализатору в соответствии с рисунком 1 и прогрейте в течение не менее 60 минут.

    3656

Рисунок 1 - Проверка диапазона частот

  • 8.4.3 Нажмите последовательно клавиши для подготовки измерения частоты [Reset] —> —> [Scan] —> [Scan type] —> [Point frequency], далее нажмите [Start] —> [10] —► [М/u].

  • 8.4.4 Нажмите [Trigger] —* [Once] и запишите в рабочем журнале показания частотомера.

8.4.5 Повторить измерения по п. 8.4.3 - 8.4.4 для частот, приведенных в таблице 4 Таблица 4 - Частоты для проверки рабочего диапазона частот

Частота, МГц

Модификация анализато]

оа

3656А

3656В

3656D

0,1

+

+

1,0

+

+

10,0

+

+

+ .

100,0

+

+

+

1000,0

+

+

+

2000,0

+

+

+

3000,0

+

+

+

5000,0

+

+

7000,0

+

+

8500,0

+

+

9000,0

+

12000,0

+

15000,0

+

20000,0

4-

  • 8.4.6 Рассчитать значения относительных погрешностей установки частоты сигнала по формуле (1):

5f=(fr-fo)/fo                          (1)

где f о - значение частоты сигнала, измеренное частотомером, Гц;

f г - значение частоты сигнала, установленное на анализаторе, Гц.

  • 8.4.7 Результаты поверки считать положительными, если значения 6f находиться в пределах:

  • - ±5-10'6 для модификаций 3656А и 3656В,

  • - ±1 • 10‘6 для модификации 3656D,

в противном случае анализатор бракуется, поверка далее не выполняется.

8.5 Определение диапазона установки мощности выходного сигнала в рабочем диапазоне частот
  • 8.5.1 Провести самокалибровку измерителя мощности в соответствии с его инструкцией по эксплуатации.

  • 8.5.2 Соединить оборудование в соответствии с рисунком 2.

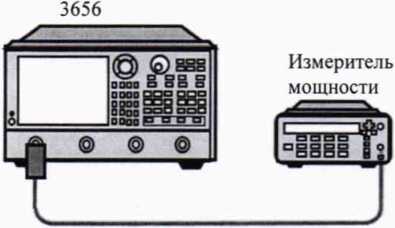

Рисунок 2 - Схема подключения измерителя мощности для проверки диапазона регулировки мощности.

  • 8.5.3 Провести предварительную установку режима работы анализатора цепей. Для этого нажать на клавишу "RESET" на передней панели анализатора.

  • 8.5.4 Нажать последовательно клавиши [Reset] —> [Power] —> [Установить значение из таблиц 6 и 8] и клавишу ENTER.

  • 8.5.5 Нажать последовательно клавиши [Sweep] —* [Sweep time] —> [20] и клавишу ENTER.

  • 8.5.6 Нажать последовательно клавиши [Sweep points] —>[21] и клавишу ENTER.

  • 8.5.7 Нажать последовательно клавиши [Freq] —* [Starting freq] и ввести значение начальной частоты выходного сигнала, равное 10 МГц.

  • 8.5.8 Нажать клавишу [Ending freq] и ввести значение конечной частоты выходного сигнала, равное 50 МГц.

  • 8.5.9 Измерителем мощности выполнить измерения мощности в диапазонах частот выходного сигнала анализатора в соответствии с таблицами 5 и 6. Определить наименьшее значение уровня мощности на выходе порта 1, испытуемого анализатора цепей, в установленном диапазоне частот и записать полученные значения в соответствующие графы таблицы 5 и 6.

  • 8.5.10 Повторить измерения для всех измерительных портов в диапазонах частот выходного сигнала анализатора в соответствии с таблицами 5 и 6.

Таблица 5 - Минимальные значения мощности

Диапазон частот

Минимальный уровень мощности выходного сигнала в рабочем диапазоне частот, дБ (1 мВт):

3656А

Порт 1

Порт 2

ДОП.

изм.

ДОП.

изм.

от 0,01 МГц до 1 МГц включ.

-45

-45

св. 1 МГц до 10 МГц включ.

-45

-45

св. 10 МГц до 3 ГГц включ.

-45

-45

3656В

Порт 1

Порт 2

ДОП.

изм.

ДОП.

изм.

от 100 кГц до 20 МГц включ.

-45

-45

св. 20 МГц до 3 ГГц включ.

-45

-45

св. 3 МГц до 6 ГГц включ.

-45

-45

св. 6 МГц до 8,5 ГГц включ.

-45

-45

3656D

Порт 1 и 3

Порт 2 и 4

от 300 кГц до 100 МГц включ.

-55

-55

св. 100 МГц до 1 ГГц включ.

-55

-55

св. 1 ГГц до 6 ГГц включ.

-55

-55

св. 6 ГГц до 8 ГГц включ.

-55

-55

св. 8 ГГц до 10 ГГц включ.

-55

-55

св. 10 ГГц до 15 ГГц включ.

-55

-55

св. 15 ГГц до 20 ГГц включ.

-55

-55

Таблица 6 - Максимальный уровень мощности

Диапазон частот

Максимальный уровень мощности выходного сигнала в рабочем диапазоне частот, дБ (1 мВт):

3656А

Порт 1

Порт 2

ДОП.

изм.

ДОП.

изм.

от 0,01 МГц до 1 МГц включ.

10

10

св. 1 МГц до 10 МГц включ.

10

10

св. 10 МГц до 3 ГГц включ.

10

10

3656В

Порт 1

Порт 2

ДОП.

изм.

ДОП.

изм.

от 100 кГц до 20 МГц включ.

10

10

св. 20 МГц до 3 ГГц включ.

10

10

св. 3 МГц до 6 ГГц включ.

10

10

св. 6 МГц до 8,5 ГГц включ.

10

10

3656D

Порт 1 и 3

Порт 2 и 4

от 300 кГц до 100 МГц включ.

10

10

св. 100 МГц до 1 ГГц включ.

10

10

св. 1 ГГц до 6 ГГц включ.

10

10

св. 6 ГГц до 8 ГГц включ.

10

10

св. 8 ГГц до 10 ГГц включ.

10

10

св. 10 ГГц до 15 ГГц включ.

10

10

св. 15 ГГц до 20 ГГц включ.

10

10

  • 8.5.11 Результаты поверки считать положительными, если значения минимального уровня мощности не превышает значения, приведенные в таблице 5, а значения максимального уровня мощности выходного сигнала в рабочем диапазоне частот не ниже значений, приведенных в таблице 6, в противном случает анализатор бракуется, поверка далее не выполняется.

8.6 Определение абсолютной погрешности установки мощности выходного сигнала в диапазоне частот
  • 8.6.1 Провести самокалибровку измерителя мощности в соответствии с его инструкцией по эксплуатации.

  • 8.6.2 Соединить оборудование в соответствии с рисунком 2.

  • 8.6.3 Нажать последовательно клавиши [Reset] —► [Sweep] —> [Sweep time] —» [10] и клавишу ENTER.

  • 8.6.4 Нажать клавишу [Power] —> [-5] и клавишу ENTER.

  • 8.6.5 Нажать клавишу [Sweep points] —> [21] и клавишу ENTER.

  • 8.6.6 Нажать клавишу [Freq] и ввести значение начальной частоты выходного сигнала, равное 10 МГц и конечной частоты выходного сигнала, равное 3 ГТц.

  • 8.6.7 Измерить максимальное А.макс и минимальное Амин значения уровня МОЩНОСТИ выходного сигнала анализатора цепей в установленном диапазоне частот измерителем мощности относительно установленного значения уровня выходного сигнала (минус 5 дБ/мВт), и вычислить значения Д| = Ауст - Амакс и Дг = Ауст - АМ11Н между измеренными максимальным и минимальным значениями и установленным Ауст уровнем мощности выходного сигнала анализатора цепей.

  • 8.6.8 Определить абсолютную погрешность установки уровня мощности выходного сигнала Да, как наибольшее из значений Д| и Дг.

  • 8.6.9 Повторить операции для всех диапазонов частот выходного сигнала и для всех портов анализатора цепей

  • 8.6.10 Результаты поверки считать положительными, если значения погрешности установки уровня мощности выходного сигнала Да находятся в пределах, указанным в таблице 7, в противном случае анализатор бракуется.

Таблица 7 - Допустимые значения абсолютной погрешности установки уровня мощности

Диапазон частот

Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ

от 300 кГц до 10 МГц включ.

±5,0

св. 10 МГц до 3 ГГц включ.

±2,0

св. 3 ГГц до 8,5 ГГц включ.

±2,0

св. 8,5 ГГц до 20 ГГц включ.

±3,0

8.7 Определение уровня собственных шумов приемника анализатора в рабочем диапазоне частот
  • 8.7.1 Прогрейте анализатор не менее соответствии с рисунком 3.

3656

Ч__________/

Рисунок 3 - Проверка уровня собственных шумов приемника

60 минут и соберите схему измерений в

Согласованные нагрузки

3656

s--------

©__©

Рисунок 4 - Проверка уровня собственных шумов приемника

  • 8.7.2 Установите настройки путем последовательного нажатия клавиш

  • - для двухпортового устройства:

[Reset] —> [Scan] —► [Power] —> [15] —> [enter], [Average] —»[IF bandwidth] —► [10] —* [enter];

  • - для четырех портового устройства:

[Reset] —* [Scan] —* [Power] —► [10] [enter], [Average] —> [IF bandwidth] —► [10] —* [enter].

  • 8.7.3 Нажмите [Measure] —> [SI2]. Press [Scan] —» [Scan type] —> [Segment scan] —* [Segment table opened|closed].

  • 8.7.4 Включить режим измерения на частотных точках. Установите частоты в соответствии с таблицей 8.

Таблица 8 - Таблица сегментных диапазонов для 3656А, 3656А, 3656D

Номер сегмента

Начальная частота

Конечная

частота

Колич ество точек

Допустимое значение, не более, дБ

3656А

3656В

3656D

10 Гц

3 кГц

10 Гц

3

кГц

10 Гц

2 порта

4 порта

1 (3656A/B/D)

300 кГц

100,1 МГц

11

-90

-60

-НО

-80

-95

-90

2 (3656A/B/D)

100,1 МГц

1,001 ГГц

21

-ПО

-80

-125

-95

-НО

-100

3(3656А)

1,001 ГГц

3,000 ГГц

21

-125

-95

-125

-95

-НО

-100

3 (3656B/D)

1,001 ГГц

6,001 ГГц

21

-123

-93

-120

-115

4 (3656В)

6,001 ГГц

8,500 ГГц

21

-88

95

-120

-115

4 (3656D)

6,001 ГГц

8,001 ГГц

21

-

-

-117

-НО

5 (3656D)

8,001 ГГц

10,001 ГГц

21

-

-

-115

-105

6 (3656D)

10,001 ГГц

15,001 ГГц

21

-

-

-НО

-100

7 (3656D)

15,001 ГГц

20,000 ГГц

21

-

-

-100

-90

  • 8.7.5 Выполнить калибровку анализатора путем последовательных действий с применением калибровочного комплекта 85054В (или 85052В):

  • - для двухпортового анализатора;

[Calibration] —> [Editing calibration option...] —> [85054В] —► [Confirm];

  • - для четырех портового анализатора;

[Calibration] —* [Calibration option] —► [85054В].

  • 8.7.6 Выполнить калибровку путем последовательного нажатия клавиш

  • - для двух-портового устройства:

[Mechanic calibration] —> [Respond] —> [Straight-through response isolation] —> [Straight-through];

  • - для четырех портового устройства:

[Calibration] —* [Calibration wizard...] —► [Non-wizard calibration (with mechanic standard)] —> [Straight-through Response Isolation] —* [Next] —»[Straight-through].

  • 8.7.7 Отсоединить кабель и подключите согласованные нагрузки к откалиброванным портам, как это показано на рисунке 4.

  • 8.7.8 Нажать клавишу [Load], после завершения сканирования данных во всей полосе нажать клавишу [Finish].

  • 8.7.9 После завершения сканирования последовательно нажать клавиши

  • 8.7.10 [Proportion] —> [Reference value] —> [-100] —► [enter], далее [Function] —► [Service] —> [Reserve] —> [Indicator test] —* [Dynamic range test];

  • 8.7.11 Полученные результат измерений зафиксировать в рабочем журнале.

  • 8.7.12 Повторите пункты 8.7.2 - 8.7.10 для портов 3 и 4.

  • 8.7.13 Результаты испытаний считать положительными, если полученные значения не превышают значений приведенных в таблице 8, в противном случае анализатор бракуется.

8.8 Определение эффективных характеристик измерительного порта в рабочем диапазоне частот
  • 8.8.1 Прогреть анализатор не менее 60 минут. Собрать схему измерений в соответствии

    3656А, 3656В, 3656D5

    Рисунок 6 - Схема подключения полной двухпортовой калибровки

    с рисунком 5.

3656А, 3656В. 3656Щ

хх/кз сн«

□-----

Рисунок 5 - Схема полной двухпортовой калибровки

  • 8.8.2 Подготовить векторный анализатор для проверки эффективных характеристик коэффициента отражения и передачи путем выполнения полной двух портовой калибровки, последовательным нажатием клавиш:

[Reset] —♦ [Average] —»[IF bandwidth] —> [100] —> [enter], далее:

  • - для двух портового устройства

[Calibration] —► [Calibration option] —> [85054D], нажмите [Calibration] —» [Mechanic calibration] —> [Full dual-port SOLT] —* [Reflection]

  • - для четырех портового устройства

[Calibration] —* [Editing the calibration option...] —> [85054D] —> [Confirm], нажмите [Calibration] —> [Calibration wizard...] —> [Non-wizard calibration (with mechanic standard)] —* [Full dual-port SOLT];

нажмите [1] для «Source 1» и [2] для «Source 2», нажмите [Next].

  • 8.8.3 Подключить к порту 1 нагрузку холостого хода (XX) как показано на рисунке 4, нажмите [Open], далее последовательно подключить короткозамкнутую нагрузку (КЗ), нажать [Short], далее подключить согласованную нагрузку (СН), нажмите [Load], повторите процедуру для порта 2. Завершить калибровку соединив порт 1 и 2 кабельной сборкой как показано на рисунке 6, последовательно нажать

[Transmit] —> [Straight-through] —> [Complete straight-through measurement] —> [Complete full dual ports].

Для проверки эффективных характеристик коэффициента передачи, выполнить следующие действия:

  • 8.8.4 Установить режим измерения [Measure] —> [S12], далее [Proportion] —* [0.05] —> [enter],

  • 8.8.5 Нажать [Menu] —» [Search] и выбрать [User setting 1] из [Search domain]; установить [Start] и [Terminal] в [User domain range] на частотный диапазон, указанный в таблице 9;

  • 8.8.6 Выбрать [Maximum value] из списка [Search type] и нажать кнопку [Execute], чтобы записать значение курсора;

  • 8.8.7 Записать большее абсолютное значение двух результатов измерения в рабочем журнале. Изменить значения [Start] и [Terminal] —► [User domain range] и нажать [Confirm];

  • 8.8.8 Выбрать наибольшие абсолютное значение в другом частотном диапазоне и записать результаты в рабочем журнале.

  • 8.8.9 Проверка эффективных характеристик коэффициента отражения, для этого подключить СН как показано на рисунке 7 к порту 1.

  • 8.8.10 Последовательно нажать [Measure] —> [S22] —► [Proportion] —* [Reference value]—* [-30] —* [enter].

  • 8.8.11 Выполнить действия, указанные в пунктах 8.8.5 - 8.8.9 для всех портов и диапазонов частот.

  • 8.8.12 Проверка эффективных характеристик коэффициента отражения, для этого подключить КЗ как показано на рисунке 7 к порту 1.

  • 8.8.13 Последовательно нажать [Measure] —* [S11]; нажать [Proportion] —* [0,05] —> [enter]. После завершения сканирования последовательно нажать [Store] —» [Normalization]. Дождаться окончания сканирования 10 временных интервалов.

  • 8.8.14 Выполнить действия, указанные в пунктах 8.8.5 - 8.8.9 для всех портов и диапазонов частот.

  • 8.8.15 Выбрать наибольшие значение в следующем частотном диапазоне и записать результаты в рабочем журнале.

  • 8.8.16 Проверка эффективных характеристик передаточных характеристики порта, для этого выполнить полную однопортовую калибровку.

3656А, 3656В, 3656D

ХХ/КЗ/СН

Рисунок 7 - Проверка трекинга отслеживания

  • 8.1.1 Подключить согласованную нагрузку и последовательно нажать [Store]—* [Trajectory computation] —* [Close].

  • 8.1.2 Выполнить измерения в заданной полосе частот, для этого последовательно нажать [Menu] —* [Search]; выберите [User setting 1] —* [Search domain], установить [Start] и [Terminal] —> [User domain range] частоты из таблицы 9 (от 300 кГц до 10 МГц).

  • 8.1.3 Выполнить действия, указанные в пунктах 8.8.5 - 8.8.9 для всех портов и диапазонов частот.

  • 8.1.4 Выбрать наибольшие значение в каждом из диапазонов частот записать в рабочем журнале.

  • 8.1.5 Результаты поверки считать положительными, если полученные значения эффективных характеристик анализатора не превышают значения, указанные в таблице 9, в противном случае анализатор бракуется.

Таблица 9 - Допустимые значения эффективных характеристик

Эффективные характеристики 3656А с комплектом 85054В, дБ

Диапазон частот

Направленность

Согласование источника

Согласование нагрузки

Трекинг передачи

от 0,01 до 1 МГц

-50

-45

-50

±0,03

от 1 МГц до 10 МГц

-50

-45

-50

±0,03

от 10 до 3 ГГц

-47

-41

-47

±0,02

Эффективные характеристики коэффициента отражения и передачи 3656В с комплектом 85054В, дБ

Диапазон частот

Направленность

Согласование источника

Согласование нагрузки

Трекинг передачи

от 0,01 МГц до 3 ГГц

-46

-36

-44

±0,03

от. 3 МГц до 6 ГГц

-40

-35

-40

±0,04

от. 6 ГГц до 8,5 ГГц

-38

-33

-36

±0,05

Эффективные характеристики коэффициента отражения и передачи 3656D с комплектом 85052В. дБ

Диапазон частот

Направленность

Согласование источника

Согласование нагрузки

Трекинг передачи

от 0,03 МГц до 10 МГц

-46

-37

-44

±0.03

от 10 МГц до 3 ГГц

-42

-37

-42

±0,04

от 3 ГГц до 6 ГГц

-38

-31

-38

±0,04

от 6 до 20 ГГц

-36

-28

-36

±0,05

9 Оформление результатов поверки
  • 9.1 Анализатор признается годным, если в ходе поверки все результаты положительные.

  • 9.2 На анализатор, который признан годным, выдает выдается свидетельство о поверке по установленной форме. Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

  • 9.3 В случает отрицательных результатов поверки применение анализатора запрещается, на него выдается извещение о непригодности к применению с указанием причины непригодности.9.3 В случает отрицательных результатов поверки применение анализатора запрещается, на него выдается извещение о непригодности к применению с указанием причины непригодности.

Начальник отделения

ФГУП «ВНИИФТРИ»

О.В. Каминский

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
