УТВЕРЖДАЮ

Заместитель директора по

метрологии

2(W г.

« '2

Иванникова

директора

.П. Дунавеский

20и^г.

Государственная система обеспечения единства измерений

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

2020

1 Требования к квалификации поверителей

Поверка устройства в соответствии с Законом Российской Федерации «Об обеспечении единства измерений» должна осуществляться физическим лицом, аттестованным в качестве поверителя органом Государственной метрологической службы в соответствии с требованиями Пр 50.2.012-94.

2 Требования безопасности

При проведении поверки необходимо соблюдать следующие требования безопасности:

  • •  средства поверки и вспомогательное оборудование должны иметь защитное заземление;

  • •  лицам, проводящим поверку, необходимо руководствоваться «Правилами техники безопасности при эксплуатации электроустановок потребителей»;

  • •  заземление блока вторичного устройства должно осуществляться посредством клеммы «±», расположенной на задней панели блока;

  • •  недопустимо нахождение соединительных кабелей рядом с движущимися частями (вибростолом) поверочной установки.

3 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха -(15 + 25)°С; относительная влажность - (40 + 80) %;

атмосферное давление - (84 ч- 106,7) кПа;

напряжение источника питания поверяемого прибора должно соответствовать значению, указанному в технической документации на аппаратуру

  • 4 Проведение поверки

    • 4.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие следующим требованиям:

  • •  соответствие комплекта устройства перечню, предусмотренному сопроводительной эксплуатационной документацией;

  • •  отсутствие механических повреждений (трещин, вмятин) на корпусах составных частей устройства;

  • •  проверка маркировки.

В случае несоответствия хотя бы одному из вышеуказанных требований устройство признается непригодным для применения и поверка прекращается.

4277-003-95218262-2020 МП

Лист

Часть 0

Общие требования

3

5 Оформление результатов поверки
  • 5.1 На аппаратуру виброконтроля СВКА 2, признанную годной при поверке, выдают свидетельство о поверке по форме, установленной в ПР 50.2.006-94. На оборотной стороне свидетельства указывается комплектность каждого измерительного канала, прошедшего поверку.

  • 5.2 Аппаратуру виброконтроля СВКА 2, не удовлетворяющую требованиям настоящей рекомендации, к применению не допускают и выдают извещение о непригодности с указанием причин по форме, установленной ПР 50.2.006-94.

    4277-003-95218262-2020 МП

    Лист

    Часть 0

    Общие требования

    4

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 1. Канал виброускорения ВУ

СВКА 2/05

4277-003-95218262-2020 МП1

2020

4277-003-95218262-2009 МП 1

Лист

Часть 1

Канал виброускорения ВУ

0

1.1 Операции поверки
  • 1.1.1 При проведении первичной и периодической поверок канала виброускорения ВУ СВКА 2/05 выполняют операции, указанные в таблице 1.1.

Таблица 1.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1. Проверка сопротивления изоляции в нормальных условиях

1.3.1

Да

Да

2 Проверка функционирования

1.3.2

Да

Да

Определение метрологических характеристик

3   Проверка   основной   погрешности

измерения виброускорения

1.4.1

Да

Да

4 Проверка неравномерности АЧХ в рабочем диапазоне частот

1.4.2

Да

Да

5 Проверка погрешности срабатывания сигнализации

1.4.3

Да

Да

1.2 Средства поверки
  • 1.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 1.2.

Таблица 1.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

1.4.1-1.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0.08 % .

1.4.1-1.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

1.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

1.4.1, 1.4.3

Вибростенд переносной ВЗВ-1М

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

1.4.2

Вибростенд электродинамический

ВЭДС-10А

ВЭДС-10А ТУ.

Диапазон частот до 5000 Гц.

Погрешность ± 3 %

4277-003-95218262-2009 МП 1

Лист

Часть 1

Канал виброускорения ВУ

2

  • 1.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

1.3 Опробование

1.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 1.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать пункт «Проверка», номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

1.4 Определение метрологических характеристик

1.4.1. Проверку основной погрешности измерения виброускорения устройства проводить следующим образом.

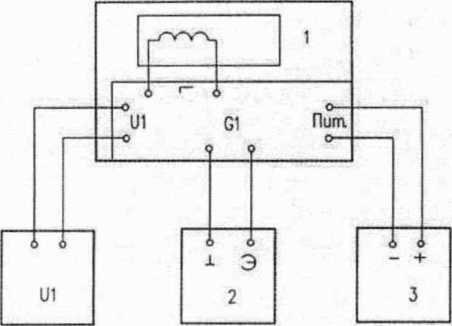

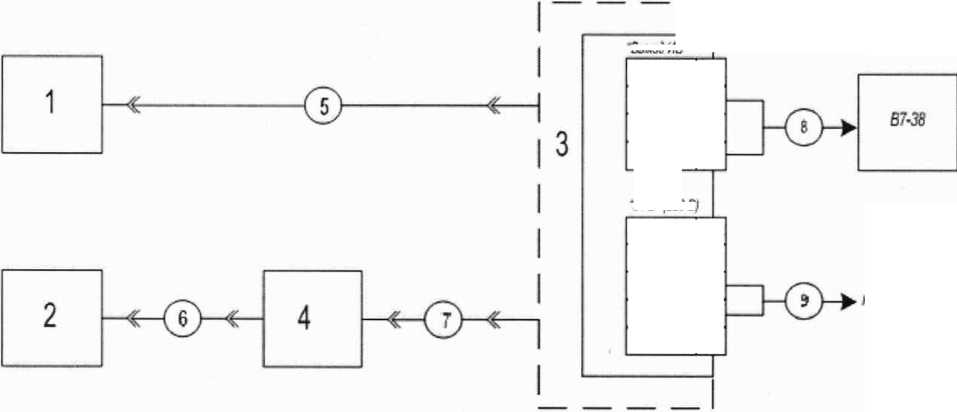

  • - Собрать схему измерений в соответствии с рис. 1.1.

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

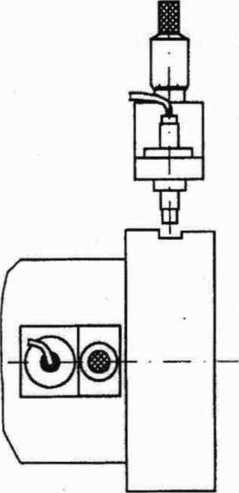

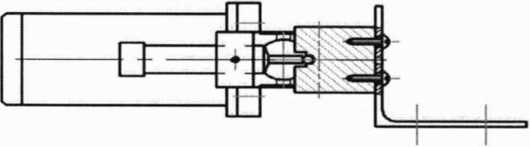

  • - Вибропреобразователь установить на вибростенде ВЗВ-1М с помощью крепежных винтов в рабочем положении (ось чувствительности должна совпадать с направлением вибрации) и подвергнуть уровню вибрации Аобр на фиксированной частоте 64 Гц в соответствии с требованиями табл. 3.1.

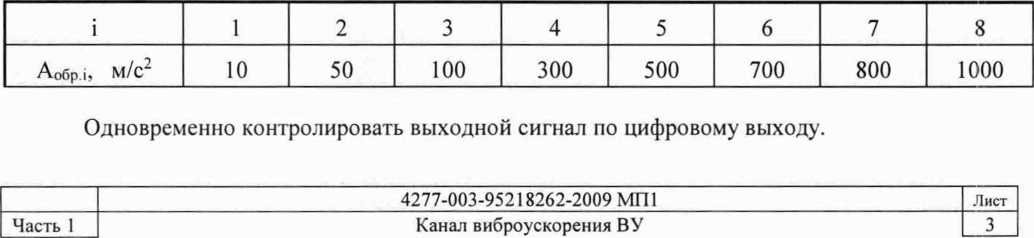

Таблица 1.3

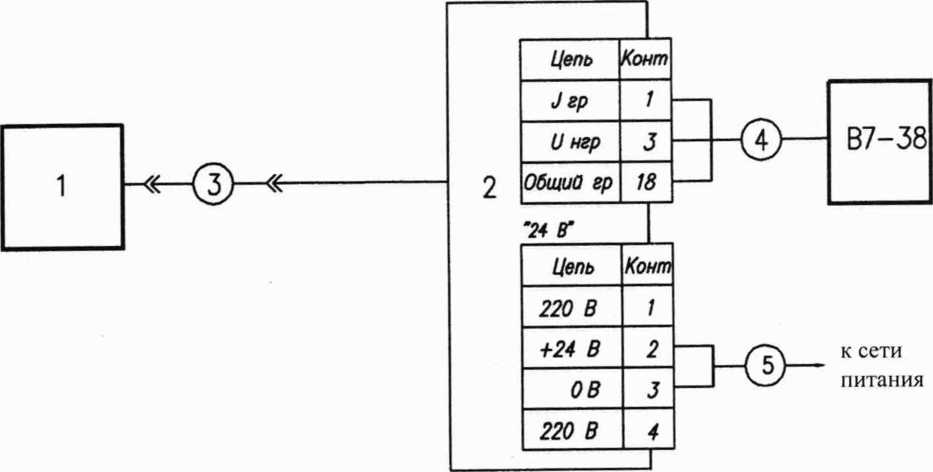

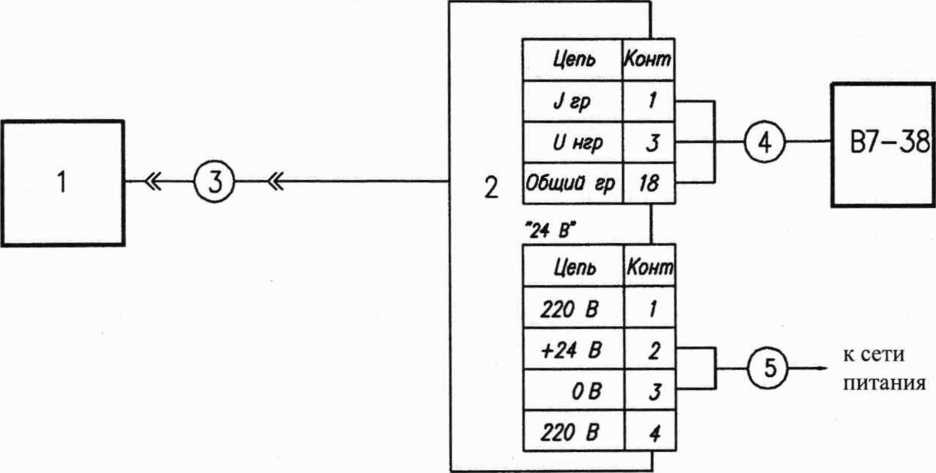

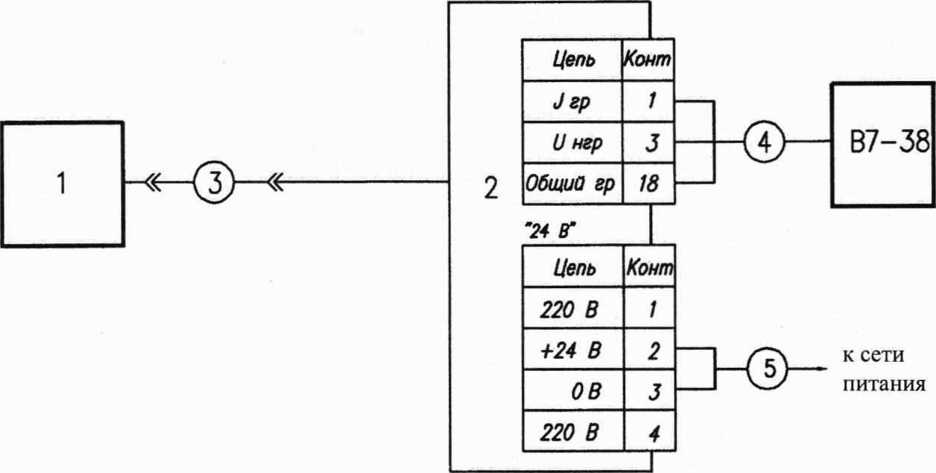

Схема проверки выходного сигнала канала

к сети пит

Цепь

Конт

J гр

1

U нгр

J

Обшив ер

18

'24 ВТ

Цепь

Конт

220 В

1

+24 В

2

ОВ

3

220 В

4

  • 1 - датчик:

  • 2 - нормирующий усилитель;

  • 3 - блок измерительный;

  • 4 - кабель-удлинитель;

  • 5 - кабель НУ-БИ;

  • 6 - кабель выходной;

  • 7 - кабель питания.

Рис. 1.1

4277-003-95218262-2009 МП1

Лист

Часть 1

Канал виброускорения ВУ

4

Основную погрешность выходного сигнала для каждого значения измеряемого параметра определяют по показаниям индикатора БКИ в процентах по формуле

Aj - A o6p.i

(1.1)

5а. =.............. * 100,

A oSp.i

Ai- значение измеряемого параметра, м/с2;

где

Aoop.i - значение i-oro входного сигнала, производимого образцовой виброустановкой, м/с2.

Для выхода по напряжению

Uj - U o6p.i

(1.2)

бы =.............. * 100,

U oop i

где

Ui- показания вольтметра на выходе устройства при i-ом значении измеряемого параметра. В;

Uo6p i - значение i-oro входного сигнала, производимого образцовой виброустановкой, В.

Для выхода по постоянному току

Ji - J oop.i

Sji =-------------- *100,                                  (1.3)

J o6p.i “Jo

где        Jj- показания миллиамперметра на выходе устройства при i-ом значении

измеряемого параметра, мА;

Jo- начальное значение тока, мА;

Jo6p.i- значение i-oro входного сигнала, производимого образцовой установкой, мА.

Основная погрешность вычисляется для каждого типа выходов отдельно.

Устройство считается выдержавшим испытание, если основная относительная погрешность устройства соответствует требованиям эксплуатационной документации и не превышает ±5%.

1.4.2 Проверку неравномерности АЧХ в рабочем диапазоне частот проводить следующим образом.

Собрать схему измерений в соответствии с рис. 1.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

На блоке БКИ выбрать необходимый канал.

Вибропреобразователь установить на вибростенде ВЭДС-10А с помощью крепежных винтов в рабочем положении. Задать виброускорение с постоянной амплитудой не менее

4277-003-95218262-2009 МП 1

Лист

Часть 1

Канал виброускорения ВУ

5

(10 ±1) м/с2 на частотах в соответствии с табл. 1.4. При помощи вольтметра В7-38 определить выходной сигнал по постоянному току (J=) и переменному напряжению (U шп) на указанных частотах.

Таблица 1.4

1

2

3

4

5

6

7

8

9

10

41, 43

f, Гц

10

31

64

125

250

500

800

1000

42

f, Гц

30

64

125

250

315

400

43

f, Гц

2000

4000

6000

8000

10000

Неравномерность амплитудно-частотной характеристики (АЧХ) канала, М. дБ. определить по формуле

- для выхода по напряжению

Umax Mu=20*lg.........                           (1.4)

U64 где U64 - выходное напряжение канала устройства на частоте 64 Гц, В;

Umax - выходное напряжение канала устройства, имеющее максимальное отклонение от напряжения U64, В.

для выхода по постоянному току

Jmax “ Jo

Mj=20*lg------------ (1.5)

J64 “Jo

где       J64 - выходной сигнал канала устройства на частоте 64 Гц, мА;

Jmax - выходной сигнал канала устройства, имеющий максимальное отклонение от выходного сигнала на базовой частоте J64, мА;

Jo - нулевой уровень выходного сигнала, равный 4 мА.

- для индикатора БКИ

Атах

MN=20*Ig--------                           (1.6)

Аб4

где Аб4 - значение выходного сигнала на индикаторе БКИ на частоте 64 Гц, м/с2;

Атах - значение выходного сигнала устройства на индикаторе БКИ, имеющее максимальное отклонение от значения выходного сигнала на базовой частоте Аб4, м/с2.

Устройство считается выдержавшим испытание, если неравномерность АЧХ, рассчитанная по формулам 1.4-1.6, соответствует требованиям эксплуатационной документации.

4277-003-95218262-2009 МП1

Лист

Часть 1

Канал виброускорения ВУ

6

Проверку крутизны спада А ЧХ устройства за границей рабочего диапазона частот проводить по схеме рис. 1.1 следующим образом.

Изменяя частоту вибростенда, определить частоту fB', на которой уровень выходного постоянного напряжения составляет 0,7U64. После чего определить выходное напряжение U на частоте 2fB'. Крутизну спада АЧХ определить по формуле

U

Mcn = 20*lg-----------,                             (1.7)

0,7U64

Аналогично определить частоту fH', на которой уровень выходного напряжения составляет 0.7U64 Определить выходное напряжение канала устройства U на частоте fH'/2 и вычислить крутизну спада АЧХ по формуле 1.7.

Устройство считается выдержавшим испытание, если крутизна спада за полосой пропускания, рассчитанная по формуле 1.7, соответствует требованиям эксплуатационной документации.

  • 1.4.3 Проверку погрешности срабатывания сигнализации устройства проводить по следующим образом.

Собрать схему измерений в соответствии с рис. 1.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

Вибропреобразователь установить на вибростенде ВЗВ-1М с помощью крепежных винтов в рабочем положении. На одной фиксированной частоте из рабочего диапазона частот задать уровень вибрации, соответствующий 0,8*АНомсигн- Плавно повышая уровень вибрации и контролируя выходной сигнал измерительного канала, установить, при каком значении выходного сигнала произойдет срабатывание предупредительной и аварийной сигнализаций. При этом следует учитывать время задержки для срабатывания аварийной сигнализации.

Погрешность срабатывания порога сигнализации 5сига, %, определить по формуле

Асигн “ Аном сига

5 min =-------------------* 100 ,                                   (1.8)

Аном.сиги

где         Асигн - текущее значение вибропараметра при срабатывании порога

сигнализации, м/с2;

Аномсигн - установленный порог срабатывания сигнализации для выбранного вибропараметра, м/с2.

Устройство считается выдержавшим испытание, если погрешность срабатывания сигнализации, рассчитанная по формуле 1.8, соответствует требованиям эксплуатационной документации.

4277-003-95218262-2009 МП1

Лист

Часть 1

Канал виброускорения ВУ

7

Учитывая, что в устройстве выполнены 4 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

Указанные операции повторить для каждого канала устройства. Результаты занести в протокол испытаний (см. табл. 1.5).

1.4.4 Заполнить протокол испытаний в соответствии с табл. 1.5.

Таблица 1.5

СВКА 2/05

зав.№

Канал

1.

Основная погрешность. %

2.

Неравномерность АЧХ, дБ

3.

Погрешность срабатывания сигнализации,

уровень 1

уровень 2

уровень 3

уровень 4

4277-003-95218262-2009 МП1

Лист

Часть 1

Канал виброускорения ВУ

8

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 2. Канал виброскорости ВС

СВКА 2/06

4277-003-95218262-2020 МП2

2009

2.1 Операции поверки
  • 2.1.1 При проведении первичной и периодической поверок канала виброскорости ВС СВКА 2/06 выполняют операции, указанные в таблице 2.1.

Таблица 2.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1. Проверка сопротивления изоляции в нормальных условиях

2.3.1

Да

Да

2 Проверка функционирования

2.3.2

Да

Да

Определение метрологических характеристик

3   Проверка   основной   погрешности

измерения виброускорения

2.4.1

Да

Да

4 Проверка неравномерности АЧХ в рабочем диапазоне частот

2.4.2

Да

Да

5 Проверка погрешности срабатывания сигнализации

2.4.3

Да

Да

2.2 Средства поверки
  • 2.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 2.2.

Таблица 2.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

2.4.1-2.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

2.4.1-2.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

2.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

2.4.1; 2.4.3

Вибростенд переносной ВЗВ-1М

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

2.4.2

Вибростенд электродинамический

ВЭДС-10А

ВЭДС-ЮА ТУ.

Диапазон частот до 5000 Гц. Погрешность ± 3 %

4277-003-95218262-2020 МП2

Лист

Часть 2

Канал виброскорости ВС

2

  • 2.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

    • 2.3 Опробование

2.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 2.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать пункт «Проверка», номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

  • 2.4 Определение метрологических характеристик

2.4.1. Проверку основной погрешности измерения виброскорости устройства проводить следующим образом.

  • - Собрать схему измерений в соответствии с рис.2.1.

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

  • - Вибропреобразователь установить на вибростенде ВЗВ-1М с помощью крепежных винтов в рабочем положении (ось чувствительности должна совпадать с направлением вибрации) и подвергнуть виброскорости V06p i на фиксированной частоте 64 Гц в соответствии с требованиями табл. 2.3.

Таблица 2.3

i

1

2

3

4

5

6

7

8

9

Vo6p.i, мм/с

0,5

3

6

9

12

15

Vo6p.i, мм/с

1

3

5

10

15

20

25

V06p.i, мм/с

1,5

5

10

15

20

25

40

50

Vo6p i, мм/с

3

10

15

20

30

40

50

75

100

4277-003-95218262-2020 МП2

Лист

Часть 2

Канал виброскорости ВС

3

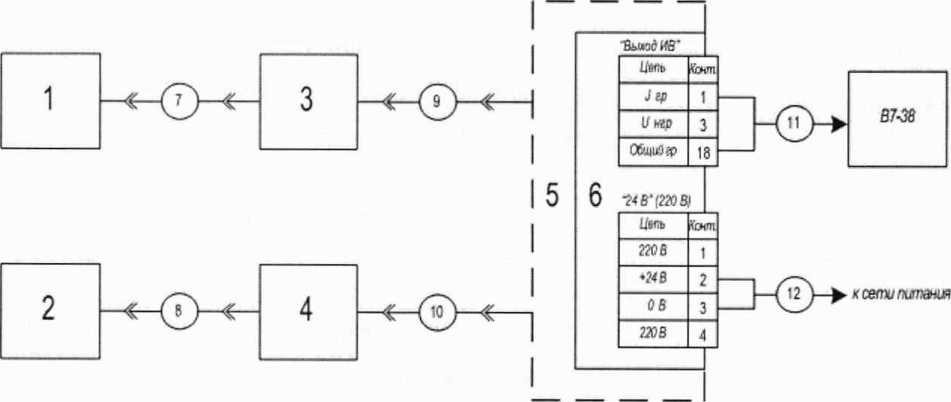

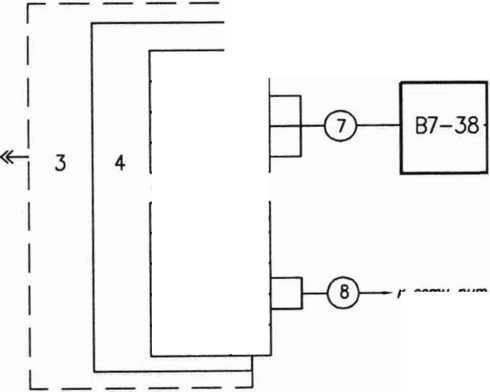

Схема проверки выходного сигнала

к сети пит

Цепь

Конт

J ер

1

U нгр

J

Общий ер

18

"24 ЕГ

Цепь

Конт

220 В

/

+24 В

2

ов

3

220 В

4

  • 1 - датчик:

  • 2 - нормирующий усилитель;

  • 3 - блок измерительный;

  • 4 - кабель-удлинитель;

  • 5 - кабель НУ-БИ;

  • 6 - кабель выходной;

  • 7 - кабель питания.

Рис.2.1

4277-003-95218262-2020 МП2

Лист

Часть 2

Канал виброскорости ВС

4

Одновременно контролировать выходной сигнал по цифровому выходу.

Основную погрешность выходного сигнала для каждого значения измеряемого параметра определяют по показаниям индикатора БКИ в процентах по формуле

Vi -Vo6P.i

(2.1)

§Ai =.............. * 100,

V o6p.i

Vj- значение измеряемого параметра, мм/с;

где

Voop.i - значение i-oro входного сигнала, производимого образцовой виброустановкой, мм/с.

Для выхода по напряжению

Uj - U o6p.i

Sui =-------------- *100,                                    (2.2)

U o6p.i

где            Ui- показания вольтметра на выходе устройства при i-ом значении

измеряемого параметра, В;

Uoop I - значение i-oro входного сигнала, производимого образцовой виброустановкой, В.

Для выхода по постоянному току

(2.3)

где        Ji- показания миллиамперметра на выходе устройства при i-ом значении

измеряемого параметра, мА;

Jo- начальное значение тока, мА;

Joopi- значение i-oro входного сигнала, производимого образцовой установкой, мА.

Основная погрешность вычисляется для каждого типа выходов отдельно.

Устройство считается выдержавшим испытание, если основная относительная погрешность устройства соответствует требованиям эксплуатационной документации и не превышает ±5%.

2.4.2 Проверку неравномерности А ЧХ в рабочем диапазоне частот проводить следующим образом.

Собрать схему измерений в соответствии с рис.2.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

4277-003-95218262-2020 МП2

Лист

Часть 2

Канал виброскорости ВС

5

На блоке БКИ выбрать необходимый канал.

Вибропреобразователь одного из каналов устройства установить на вибростенде ВЭДС-10 А с помощью крепежных винтов в рабочем положении. Задать виброускорения с амплитудой А на различных частотах согласно табл. 2.3-2.5. При помощи вольтметра В7-38 определить выходной сигнал по выходам по постоянному току (J=) и переменному напряжению (U шп) на указанных частотах.

На частотах 10 и 31 Гц допускается задавать виброускорение в 3 раза больше указанного в табл.2.3, приведя при дальнейшем расчете измеряемое выходное напряжение к уровню, соответствующему 5 мм/с, по формуле

иВых = иИЗм/3                                   (2.4)

Таблица 2.4

ТГц

30

64

125

250

315

400

A, м/с2

1,35

3,98

7,92

15,7

19,8

25,1

Таблица 2.3

f, Гц

10

31

64

125

250

500

800

1000

41

V, мм/с

A, м/с2

5,0

0,44

5,0

1,37

5,0

3,98

5,0

7,92

5,0

15,7

5,0

31,4

5,0

50,2

5,0

62,8

Таблица 2.5

43

ТГц

2000

4000

6000

8000

10000

A, м/с2

125

251

375

502

627

Неравномерность амплитудно-частотной характеристики (АЧХ) канала, М, дБ. определить по формуле

  • - для выхода по напряжению

Umax

Mu=20*lg---------                              (2.5)

U64

где      13б4 - выходное напряжение канала устройства на частоте 64 Гц. В;

Umax - выходное напряжение канала устройства, имеющее максимальное отклонение от напряжения U64, В.

- для выхода по постоянному току

Jmax “ Jo

Mj=20*lg............ (2.6)

J64 “Jo

4277-003-95218262-2020 МП2

Лист

Часть 2

Канал виброскорости ВС

6

где       J64 - выходной сигнал канала устройства на частоте 64 Гц, мА;

Jmax - выходной сигнал канала устройства, имеющий максимальное отклонение от выходного сигнала на базовой частоте Лб4, мА;

Jo - нулевой уровень выходного сигнала, равный 4 мА.

- для индикатора БКИ

Утах

Mv=20*lg--------                           (2.7)

V64

где Уб4- значение выходного сигнала на индикаторе БКИ на частоте 64 Гц, мм/с;

Vmax - значение выходного сигнала устройства на индикаторе БКИ, имеющее максимальное отклонение от значения выходного сигнала на базовой частоте Аб4, мм/с.

Устройство считается выдержавшим испытание, если неравномерность АЧХ, рассчитанная по формулам 2.5-2.7, соответствует требованиям эксплуатационной документации.

Проверку крутизны спада АЧХ устройства за границей рабочего диапазона частот проводить по схеме рис.2.1 следующим образом.

Изменяя частоту вибростенда, определить частоту fB', на которой уровень выходного постоянного напряжения составляет 0,7 Иб4. После чего определить выходное напряжение U на частоте 2fB'. Крутизну спада АЧХ определить по формуле

U

Men = 20 * lg...........,                                   (2.8)

0,7 U64

Аналогично определить частоту fH', на которой уровень выходного напряжения составляет 0,7 Иб4 Определить выходное напряжение канала устройства U на частоте fH'/2 и вычислить крутизну спада АЧХ по формуле 2.8.

Устройство считается выдержавшим испытание, если крутизна спада за полосой пропускания, рассчитанная по формуле 2.8, соответствует требованиям эксплуатационной документации.

3

4277-003-95218262-2020 МП2

Лист

Часть 2

Канал виброскорости ВС

7

2.4.3 Проверку срабатывания сигнализации устройства проводить по следующим образом.

Собрать схему измерений в соответствии с рис.2.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

Вибропреобразователь установить на вибростенде ВЗВ-1М с помощью крепежных винтов в рабочем положении. На одной фиксированной частоте из рабочего диапазона частот задать уровень вибрации, соответствующий 0,8*УНОмсигн. Плавно повышая уровень вибрации и контролируя выходной сигнал измерительного канала, установить, при каком значении выходного сигнала произойдет срабатывание предупредительной и аварийной сигнализаций. При этом следует учитывать время задержки для срабатывания аварийной сигнализации.

Погрешность срабатывания порога сигнализации 5СИгн, %, определить по формуле

5 min

сигн

ном сига

---------* 100 ,

(2.9)

ном.сига

где          Vcura- текущее значение вибропараметра при срабатывании порога

сигнализации, мм/с;

Уном.сигн- установленный порог срабатывания сигнализации для выбранного вибропараметра, мм/с.

Устройство считается выдержавшим испытание, если погрешность срабатывания сигнализации, рассчитанная по формуле 2.9, соответствует требованиям эксплуатационной документации.

Учитывая, что в устройстве выполнены 4 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

Указанные операции повторить для каждого канала устройства. Результаты занести в протокол испытаний (см. табл.2.6).

2.4.4 Заполнить протокол испытаний в соответствии с табл.2.6.

Таблица 2.6

СВКА 2/06

Канал

зав..

1.

Основная погрешность. %

2.

Неравномерность АЧХ, дБ

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

уровень 4

4277-003-95218262-2020 МП2

Лист

Часть 2

Канал виброскорости ВС

8

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 3. Канал абсолютной вибрации АВ

СВКА 2/07

4277-003-95218262-2020 МПЗ

2020

3.1 Операции поверки
  • 3.1.1 При проведении первичной и периодической поверок канала абсолютной вибрации АВ СВКА 2/07 выполняют операции, указанные в таблице 3.1.

Таблица 3.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодическо й поверке

Опробование

1 Проверка сопротивления изоляции в нормальных условиях

3.3.1

Да

Да

2 Проверка функционирования

3.3.2

Да

Да

Определение .метрологических характеристик

3   Проверка   основной   погрешности

измерения вибропараметра

3.4.1

Да

Да

4 Проверка неравномерности АЧХ в рабочем диапазоне частот

3.4.2

Да

Да

5 Проверка погрешности срабатывания сигнализации

3.4.3

Да

Да

3.2 Средства поверки

  • 3.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 3.2.

Таблица 3.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

3.4.1-3.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

3.4.1-3.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

3.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

3.4.1; 3.4.3

Вибростенд переносной ВЗВ-1М

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

3.4.2

Вибростенд электродинамический

ВЭДС-10А

ВЭДС-ЮА ТУ.

Диапазон частот до 5000 Гц.

Погрешность ± 3 %

4277-003-95218262-2020 МПЗ

Лист

Часть 3

Канал абсолютной вибрации АВ

2

  • 3.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

3.3 Опробование

3.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 3.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать пункт «Проверка», номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

  • 3.4 Определение метрологических характеристик

3.4.1. Проверку основной погрешности измерения вибропараметра устройства проводить следующим образом.

  • - Собрать схему измерений в соответствии с рис.3.1.

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

  • - Вибропреобразователь установить на вибростенде ВЗВ-1М с помощью крепежных винтов в рабочем положении (ось чувствительности должна совпадать с направлением вибрации) и подвергнуть воздействию вибрации на фиксированной частоте 64 Гц, выбрав из табл.3.3-3.5 необходимые значения.

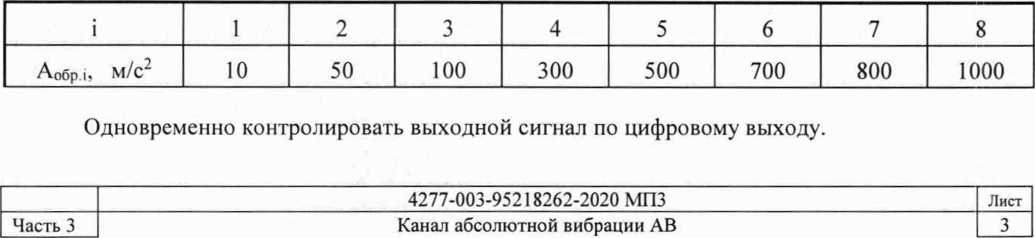

Таблица 3.3

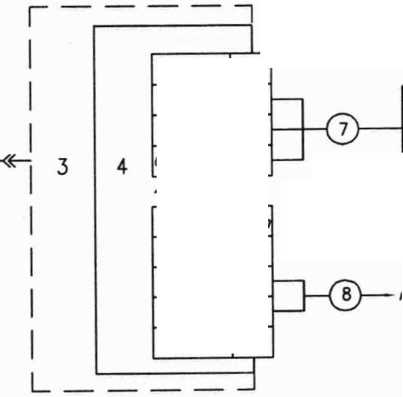

Схема проверки выходного сигнала

1

Цепь

Конт

1

J гр

1

1

U игр

J

--©-- В7-38

«п 3

4

Общий ер

18

1

“24 ВТ

1

Цепь

Конт

1

220 В

1

1

1

+24 В

2

—(jT)---к сети пит

1

ов

3

1

1__

220 В

4

т

  • 1 - датчик;

  • 2 - нормирующий усилитель;

  • 3 - блок измерительный;

  • 4 - кабель-удлинитель;

  • 5 - кабель НУ-БИ;

  • 6 - кабель выходной;

  • 7 - кабель питания.

Рис.3.1

4277-003-95218262-2020 МПЗ

Лист

Часть 3

Канал абсолютной вибрации АВ

4

Таблица 3.4

i

1

2

3

4

5

6

7

8

9

Vo6p.i, мм/с

0,5

3

6

9

12

15

Vo6p.i, мм/с

1

3

5

10

15

20

25

Vo6p.i, мм/с

1,5

5

10

15

20

25

40

50

Vo6p.i, мм/с

3

10

15

20

30

40

50

75

100

Таблица 3.5

i

1

2

3

4

5

6

7

Soopi, МКМ

10

25

50

75

125

So6pi, мкм

15

50

100

150

200

250

So6p.i, мкм

30

100

200

300

500

700

1000

Основную погрешность выходного сигнала для каждого значения измеряемого параметра определяют по показаниям индикатора БКИ в процентах по формуле

Vi -Vo6p.i

SAj =-------------- * юо,

V o6p.i

(3.1)

Vj- значение измеряемого параметра (виброускорения или виброскорости где                или виброперемещения);

V06p.i - значение i-oro входного сигнала, производимого образцовой виброустановкой.

Для выхода по напряжению

Uj - U o6p.i

5и,- =-------------- * юо,

U обр i

(3.2)

где            U, - показания вольтметра на выходе устройства при i-ом значении

измеряемого параметра, В;

Uo6p i - значение i-oro входного сигнала, виброустановкой, В.

производимого образцовой

Для выхода по постоянному току

Sji =

Ji

J oop.i

* 100,

(3.3)

где        Jj- показания миллиамперметра на выходе устройства при i-ом значении

измеряемого параметра, мА;

Jo - начальное значение тока, мА;

Jo6p.i- значение i-oro входного сигнала, производимого образцовой установкой, мА.

4277-003-95218262-2020 МПЗ

Лист

Часть 3

Канал абсолютной вибрации АВ

5

Основная погрешность вычисляется для каждого типа выходов отдельно.

Устройство считается выдержавшим испытание, если основная относительная погрешность по каждому каналу соответствует требованиям эксплуатационной документации и не превышает ±5%.

3.4.2 Проверку неравномерности А ЧХ в рабочем диапазоне частот проводить следующим образом.

Вибропреобразователь одного из каналов устройства установить на вибростенде ВЭДС-10 А с помощью мастики в рабочем положении. Задать виброускорения с амплитудой А на различных частотах согласно табл.3.6-3.8. По индикации текущих значений на индикаторе БКИ определить значение виброскорости для измерительного канала устройства на указанных частотах.

На частоте 10 Гц допускается задавать виброускорение в 3 раза больше указанного в табл.3.6, приведя при дальнейшем расчете измеряемую величину к уровню, соответствующему 5 мм/с, по формуле

VBbIX = Уизм / 3                                       (3.4)

Таблица 3.6

41

ГГц

10

31

64

125

250

500

800

1000

V, мм/с

А, м/с2

5,0

0,44

5,0

1,37

5,0

3,98

5,0

7,92

5,0

15,7

5.0

31,4

5,0

50,2

5,0

62.8

Таблица 3.7

42

ГГц

30

64

125

250

315

400

А. м/с2

1,35

3,98

7,92

15,7

19,8

25,1

Таблица 3.8

43

ГГц

2000

4000

6000

8000

10000

А, м/с2

125

251

375

502

627

Неравномерность амплитудно-частотной характеристики (АЧХ) канала, М, дБ, определить по формуле

- для выхода по напряжению

Umax

Mu=20*lg.........                              (3.5)

U64

где Нб4 - выходное напряжение канала устройства на частоте 64 Гц, В;

Umax - выходное напряжение канала устройства, имеющее максимальное отклонение от напряжения U64, В.

4277-003-95218262-2020 МПЗ

Лист

Часть 3

Канал абсолютной вибрации АВ

6

- для выхода по постоянному току

Jmax "Jo

(3.6)

(3-7)

Mj=20 * lg.....

J64 - Jo

где

J64- выходной сигнал канала устройства на частоте 64 Гц, мА;

Jmax - выходной сигнал канала устройства, имеющий максимальное отклонение от выходного сигнала на базовой частоте J64, мА;

Jo - нулевой уровень выходного сигнала, равный 4 мА.

-для индикатора БКИ

Vmax

Mn=20 * lg-

V64

где Уб4- значение измеряемого параметра (виброускорения или виброскорости или виброперемещения) на индикаторе БКИ на частоте 64 Гц;

Vmax- значение выходного сигнала устройства на индикаторе БКИ, имеющее максимальное отклонение от значения выходного сигнала на базовой частоте Уб4.

Устройство считается выдержавшим испытание, если неравномерность АЧХ, рассчитанная по формулам 3.5-3.7, соответствует требованиям эксплуатационной документации.

Проверку крутизны спада А ЧХ устройства за границей рабочего диапазона частот проводить по схеме рис.3.1 следующим образом.

Изменяя частоту вибростенда, определить частоту fB', на которой уровень выходного постоянного напряжения составляет 0,7 Иб4. После чего определить выходное напряжение U на частоте 2fB'. Крутизну спада АЧХ определить по формуле

U

Mcn = 20*lg-----------,                              (3.8)

0,7 U64

Аналогично определить частоту fH', на которой уровень выходного напряжения составляет 0,7 U64. Определить выходное напряжение канала устройства U на частоте fH'/2 и вычислить крутизну спада АЧХ по формуле 3.8.

Устройство считается выдержавшим испытание, если крутизна спада за полосой пропускания, рассчитанная по формуле 3.8, соответствует требованиям эксплуатационной документации.

4277-003-95218262-2020 МПЗ

Лист

Часть 3

Канал абсолютной вибрации АВ

7

3.4.3 Проверку срабатывания сигнализации устройства проводить по следующим образом.

Собрать схему измерений в соответствии с рис.3.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

Вибропреобразователь установить на вибростенде ВЗВ-1М с помощью крепежных винтов в рабочем положении. На одной фиксированной частоте из рабочего диапазона частот задать уровень вибрации, соответствующий 0,8*УНОм.сигн. Плавно повышая уровень вибрации и контролируя выходной сигнал измерительного канала, установить, при каком значении выходного сигнала произойдет срабатывание предупредительной и аварийной сигнализаций. При этом следует учитывать время задержки для срабатывания аварийной сигнализации.

Погрешность срабатывания порога сигнализации 5 сигн, %, определить по формуле

Усигн - V ном.сигн

8™„=-------------------*100,                        (3.9)

V ном.сигн

где          У сигн- текущее значение вибропараметра при срабатывании порога

сигнализации параметра (виброускорения или виброскорости или виброперемещения);

Уном.сигн- установленный порог срабатывания сигнализации для выбранного вибропараметра.

Устройство считается выдержавшим испытание, если погрешность срабатывания сигнализации, рассчитанная по формуле 3.9, соответствует требованиям эксплуатационной документации.

Учитывая, что в устройстве выполнены 4 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

Указанные операции повторить для каждого канала устройства. Результаты занести в протокол испытаний (см. табл.3.9).

4277-003-95218262-2020 МПЗ

Лист

Часть 3

Канал абсолютной вибрации АВ

8

3.4.4 Заполнить протокол испытаний в соответствии с табл.3.9.

Таблица 3.9

СВКА 2/07

зав.№

Канал

1.

Основная погрешность. %

2.

Неравномерность АЧХ, дБ

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

уровень 4

4277-003-95218262-2020 МПЗ

Лист

Часть 3

Канал абсолютной вибрации АВ

9

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 4. Канал осевого сдвига ОС

СВКА 2/01

4277-003-95218262-2020 МП4

2020

4.1 Операции поверки
  • 4.1.1 При проведении первичной и периодической поверок канала осевого сдвига ОС СВКА 2/01 выполняют операции, указанные в таблице 4.1.

Таблица 4.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной

поверке

периодической поверке

Опробование

1 Проверка сопротивления изоляции в нормальных условиях

4.3.1

Да

Да

2 Проверка функционирования

4.3.2

Да

Да

Определение метрологических характеристик

3    Проверка    основной    абсолютной

погрешности измерения осевого сдвига

4.4.1

Да

Да

4 Проверка коэффициента преобразования

4.4.2

Да

Да

5 Проверка погрешности срабатывания

4.4.3

Да

Да

сигнализации

4.2 Средства поверки
  • 4.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 4.2.

Таблица 4.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

4.4.1-4.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

4.4.1-4.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

4.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

4.4.1-4.4.3

Юстировочное устройство

ВИЦЕ.442269.003

Погрешность ± 3 мкм

4.2.2. Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

4277-003-95218262-2020 МП4

Лист

Часть 4

Канал осевого сдвига ОС

2

  • 4.3 Опробование

4.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока вторичного (клемма "±") и поочередно к клемме «±» и клемме «24 В». Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 4.4 Определение метрологических характеристик

4.4.1 Проверка выходного сигнала в диапазоне измерений и определение основной абсолютной погрешности для канала осевого сдвига проводится следующим образом.
  • - Собрать схему измерений в соответствии с разделом 11 руководства по эксплуатации для конкретного комплекта.

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

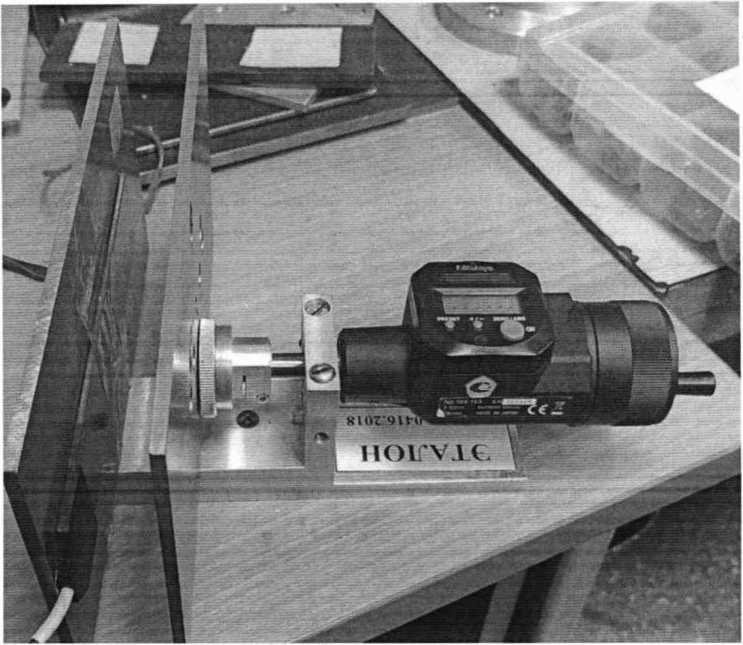

  • - Установить датчик ДБ2 в устройство юстировочное ВИЦЕ.442269.003 (УЮ) до соприкосновения с диском (см. рис.4.1).

  • - Установить начальный зазор в соответствии с требованиями табл.4.3 в зависимости от типа датчика. При этом показание индикатора БКИ должно соответствовать «0000» мкм, на вертикальной полосовой шкале светящийся столбик должен находиться около риски «0».

  • - Установить зазор на УЮ, соответствующий нижнему пределу диапазона измерения. По индикатору БКИ наблюдать величину осевого смещения SH3M i , соответствующую изменению зазора на УЮ с учетом знака. При помощи вольтметра В7-27А определить выходной сигнал канала устройства по постоянному току. Измерения произвести не менее, чем в пяти точках диапазона измерения, включая нижний и верхний пределы диапазона измерений. Рекомендуемые точки измерения приведены в табл.4.3-4.8.

Таблица 4.3

Тип

Диапазон измере-

Началь-ный

Порядковый номер, i

1 1 2

3

4

5

6

7

8

9

датчика

НИЯ, мм

зазор, мм

Осевое смещение SKotnpi / Зазор Н мм       /     мм

на УЮ,

ДБ2-04

±0,25

0,75

-0,25/

0,50

-0,15/

0,60

0,10/

0,65

0,05/

0,70

000/

0,75

0,05/

0,80

0,10/

0,85

0,15/

0,90

0,25/

1,00

Перемещение в осевом направлении на БКИ, мм, Sm-Mi

-0,25

-0,15

-0,10

-0,05

0

0,05

0,10

0,15

0,25

Выходной     сигнал     по

постоянному току, мА, J контр 1

4

6

8

10

12

14

16

18

20

4277-003-95218262-2020 МП4

Лист

Часть 4

Канал осевого сдвига ОС

3

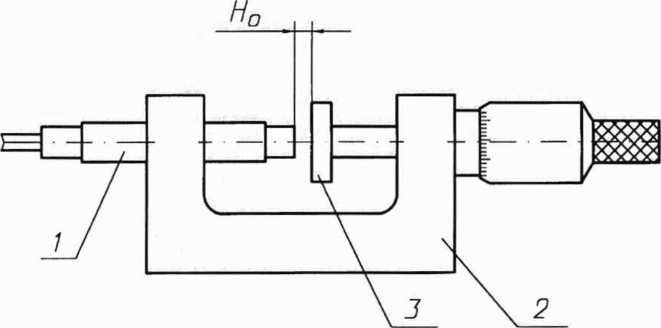

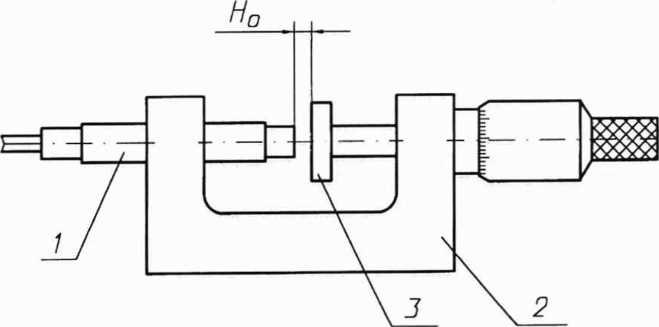

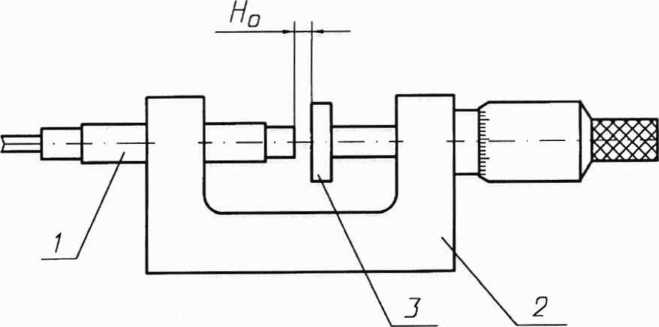

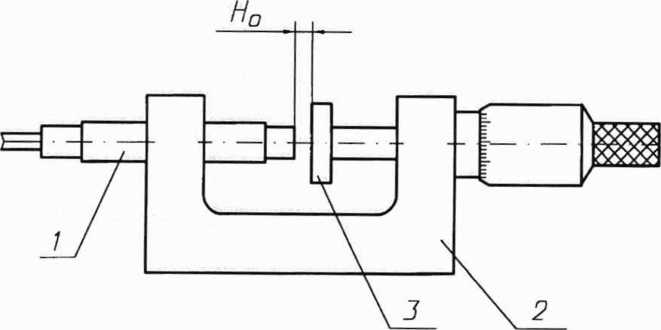

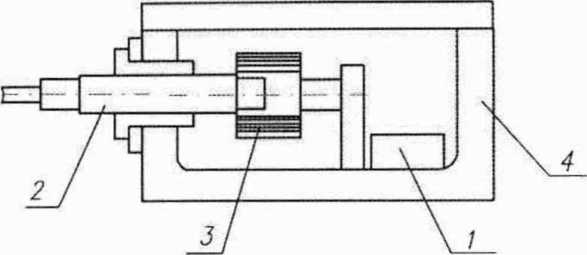

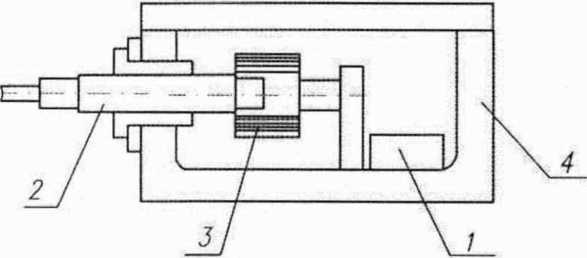

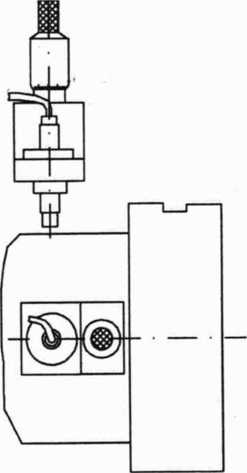

Схема установки датчика на УЮ для канала ОС
  • 1 - датчик;

  • 2 - устройство юстировочное;

  • 3 - образец металла.

Рис.4.1

4277-003-95218262-2020 МП4

Лист

Часть 4

Канал осевого сдвига ОС

4

Таблица 4.4

Тип

Диапазон измере-

Началь-ный

Порядковый номер, i

1

2

з

4

5

6

7

8

9

датчика

НИЯ, мм

зазор, мм

Осевое смещение SKOinpi / Зазор Н мм       /     мм

на УЮ,

ДБ2-05

±0,5

1,0

-0,5/

0,5

-0,75/

0,75

-0,50/

1,0

-0,25/

1,25

000/

1,50

0,25/

1,75

0,50/

2,00

0,75/

2,25

1,0/

2,50

Перемещение   в   осевом

направлении на БКИ. мм, Бизм i

-1,0

-0,75

-0,50

-0,25

0

0,25

0,50

0,75

1,0

ДБ2-08

±1

1,5

-1,0/

0.5

-0,75/

0,75

-0,50/

1,0

-0,25/

1,25

000/

1,50

0,25/

1,75

0,50/

2,00

0,75/

2,25

1,0/

2,50

Перемещение   в   осевом

направлении на БКИ, мм, Бизи i

-1,0

-0,75

-0,50

-0,25

0

0,25

0,50

0,75

1,0

Выходной     сигнал     по

постоянному току, мА,

J контр i

4

6

8

10

12

14

16

18

20

Таблица 4.5

Тип

Диапазон измере-

Началь-ный

Порядковый номер, i

1

2

з

4

5

6

7

8

9

10 | И

датчика

ния, мм

зазор, мм

Осевое смещение

мм

Б контр i /

/ Зазор Н на УЮ, мм

ДБ2-08

±1,5

2,0

-1,5/

0.5

-1,2/

0,8

-0,9/

1,1

-0,6/

1,4

-0.3/

1,7

000/ 2,0

0.3/

2,3

0,6/

2,6

0,9/

2,9

1,2/

3,2

1,5/

3,5

Перемещение   в   осевом

направлении на БКИ, мм, Бизи i

-1,5

-1,2

-0.9

-0,6

-о,з

0

0,3

0,6

0,9

1,2

1,5

Выходной     сигнал     по

постоянному току, мА, J контр i

4

5,6

7,2

8,8

10,4

12

13,6

15,2

16,8

18,4

20,0

Таблица 4.6

Тип

Диапазон измере-

Началь-ный

Порядковый номер, i

1

2

3

4

5

6

7

8

9

датчика

ния, мм

зазор, мм

Осевое смещение БКОнтр1 / Зазор Н мм       /     мм

на УЮ,

ДБ2-12

±2

2,5

-2,0/

0,50

-1,5/

1,0

-1,0/

1,5

-0,5/

2,0

000/

2,5

0,5/

3,0

1,0/

3,5

1,5/

4,0

2,0/

4,50

Перемещение в осевом направлении на БКИ, мм, Бизм i

-2,0

-1,5

-1,0

-0,5

0

0,5

1,0

1,5

2,0

Выходной     сигнал     по

постоянному току, мА, J контр i

4

6

8

10

12

14

16

18

20

4277-003-95218262-2020 МП4

Лист

Часть 4

Канал осевого сдвига ОС

5

Таблица 4.7

Тип

Диапазон измере-

Начал ь-ный

Порядковый номер, i

1 1 2

3i

4

5

6

7

8

9

датчика

ния, мм

зазор, мм

Осевое смещение SKoHipi / Зазор Н мм       /     мм

на УЮ,

ДБ2-18

±4

4,5

-4,0/

0,5

-3,0/

1,5

-2,0/

2,5

-1,0/

3,5

000/

4,5

1,0/

5,5

2,0/

6,5

3,0/

7,5

4,0/

8,5

Перемещение в осевом направлении на БКИ, мм, S„3Mi

-4,0

-3,0

-2,0

-1,0

0

1,0

2,0

3,0

4,0

Выходной    сигнал    по

постоянному току, мА,

J контр 1

4

6

8

10

12

14

16

18

20

Таблица 4.8

Тип

датчика

Диапазон измерения, мм

Началь-ный зазор, мм

Порядковый номер, i

1     1     2     |     3

4

5

6

7

8

9

10

11

Осевое смещение SKOinpi / Зазор Н на УЮ, мм       /     мм

ДБ2-26

±5,0

5,5

-5,0/

0,5

-4,0/

1,5

-3,0/

2,5

-2,0/

3,5

-1,0/

4,5

000/

5,5

1,0/

6,5

2,0/

7,5

3,0/

8,5

4,0/

9,5

5,0/

10,5

Перемещение   в   осевом

направлении на БКИ, мм, Бизм i

-5,0

-4,0

-3,0

-2,0

-1,0

0

1,0

2,0

3,0

4,0

5,0

Выходной    сигнал    по

постоянному току, мА, J контр i

4

5,6

7,2

8,8

10,4

12

13,6

15,2

16,8

18,4

20,0

Основную абсолютную погрешность измерения выходного сигнала определить для каждого значения измеряемого параметра.

- для цифрового индикатора'.

Ssi Sh3m i “ S контр i,

(4.1)

где

Sh3m i - показания цифрового индикатора при i-том значении измеряемого параметра;

Skohtpi - контрольное значение измеряемого параметра в i-той точке.

- для выхода по постоянному току:

(Jh3mi " J контр i )*( Sверх пр. “ Бнижн.пр)

5ji =..................................................,

Jeepxnp. ” Знижн.пр

(4.2)

где

.1ИЗМ 1

J контр i "

•1верх пр " Знижн.пр “

Stiepx пр " Shhxh пр “

измеренное значение выходного сигнала по постоянному току при i-том значении измеряемого параметра, мА;

контрольное значение измеряемого параметра, мА; диапазон измерения заданного параметра, равный 16 мА; диапазон измерения смещения, мм.

Устройство считается выдержавшим испытание, если основная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

4277-003-95218262-2020 МП4

Лист

Часть 4

Канал осевого сдвига ОС

6

  • 4.4.2 Проверка коэффициента преобразования для канала осевого сдвига проводится по схеме рис. 4.1 по следующей методике.

  • ■  Установить датчик ДБ2 в устройство юстировочное ВИЦЕ.442269.003.

  • ■  Установить датчик в положение, соответствующее нижней границе диапазона измерений (см. табл.4.3-4.8) в зависимости от типа датчика.

  • ■  Измерить выходной сигнал при помощи вольтметра В7-27А в режиме постоянного тока.

■ Вращая ручку микровинта юстировочного устройства, установить датчик в точку, соответствующую верхней границе диапазона измерений, и повторить измерение.

Определить коэффициент преобразования измерительного канала по формуле:

J изм верх Зизм нижн

(4.3)

Kj =........................

Seepx гр ~ Бнижн. гр

где

Jизм верх - измеренное значение выходного сигнала по постоянному току при верхней границе диапазона измерения, мА;

Зизмнижн - измеренное значение выходного сигнала по постоянному току при нижней границе диапазона измерения, мА;

SBepx. гр - верхняя граница диапазона измерения, мм;

Бнижн. гр - нижняя граница диапазона измерения, мм.

Значение коэффициента преобразования измерительного канала должно соответствовать требованиям эксплуатационной документации.

ВНИМАНИЕ ! При проверке коэффициента преобразования учтите, что выходной сигнал устройства выполнен гальванически изолированным от «общей» земли.

  • 4.4.3. Проверку срабатывания защит каналов осевого сдвига проводить следующим образом.

Собрать схему измерений в соответствии с рис.4.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

Датчик установить на юстировочное устройство в соответствии с рис.4.1. Установить номинальный зазор и плавно перемещая датчик в сторону нижней границы измерения, наблюдать срабатывание сигнализации. Затем повторить указанные операции для верхней границы измерений. При этом следует учитывать время задержки для срабатывания аварийной сигнализации.

Определить погрешность срабатывания сигнализации по формуле

ScurH ■ БцОМ.СИГН

5min=-------------------*100,                           (4.4)

ShOM сигн

где

Sc-игн- показания индикатора БКИ при срабатывании сигнализации, мм;

4277-003-95218262-2020 МП4

Лист

Часть 4

Канал осевого сдвига ОС

7

Shom сигн - порог срабатывания сигнализации, мм.

Погрешность срабатывания сигнализации должна соответствовать требованиям эксплуатационной документации.

Учитывая, что в устройстве выполнены 4 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

4.4. Заполнить протокол испытаний в соответствии с табл.4.9.

Таблица 4.9

СВКА 2/01

зав.№

Канал

1.

Основная погрешность, %

2.

Коэффициент преобразования, мА/мм

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

уровень 4

4277-003-95218262-2020 МП4

Лист

Часть 4

Канал осевого сдвига ОС

8

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2009 МП

Часть 5. Канал относительного расширения ТР

СВКА 2/03

4277-003-95218262-2009 МП5

2020

5.1 Операции поверки
  • 5.1.1 При проведении первичной и периодической поверок канала относительного расширения ТР СВКА 2/03 выполняют операции, указанные в таблице 5.1.

Таблица 5.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1 Проверка сопротивления изоляции в нормальных условиях

5.3.1

Да

Да

2 Проверка функционирования

5.3.2

Да

Да

Определение метрологических характеристик

3    Проверка    основной    абсолютной

погрешности измерения осевого сдвига

5.4.1

Да

Да

4 Проверка коэффициента преобразования

5.4.2

Да

Да

5 Проверка погрешности срабатывания

5.4.3

Да

Да

сигнализации

5.2 Средства поверки
  • 5.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 5.2.

Таблица 5.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

5.4.1-5.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

5.4.1-5.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

5.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

5.4.1-5.4.3

Юстировочное устройство

ВИЦЕ.442269.003

Погрешность ± 3 мкм

5.4.1-5.4.3

Юстировочный механизм

Э34-006-99

Погрешность ± 0,1 мм

4277-003-95218262-2020 МП5

Лист

Часть 5

Канал относительного расширения ТР

2

  • 5.2.2. Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

  • 5.3 Опробование

5.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока вторичного (клемма "±") и поочередно к клемме «±» и клемме «24 В». Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении I мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 5.4 Определение метрологических характеристик

  • 5.4.1 Проверка выходного сигнала в диапазоне измерении и определение основной абсолютной погрешности для канала относительного расширения проводится следующим образом.

Проверка выполняется двумя способами:

  • 1) для измерительного канала с датчиком ДБ2-12 с диапазоном измерения до 4 мм на юстировочном устройстве ВИЦЕ.442269.003;

  • 2) для измерительных каналов с датчиком с диапазоном измерения до 40 мм на ЮМ Э34-006-99 (для параметров относительного расширения).

5.4.1.1. Для измерительного канала с диапазоном измерения до 4 мм (с датчиком типа ДБ2Д '
  • - Собрать схему измерений (рис.5.1).

  • - Установить датчик ДБ2-12 в юстировочное устройство ВИЦЕ.442269.003 (УЮ) до соприкосновения с изделием (см. рис.5.2).

  • - Установить зазор на УЮ, соответствующий нижнему пределу диапазона измерения. По цифровому индикатору наблюдать величину осевого смещения SIBm i , соответствующую изменению зазора на УЮ с учетом знака. При помощи вольтметра В7-27А определить выходной сигнал канала устройства по постоянному току. Измерения произвести не менее, чем в пяти точках диапазона измерения, включая нижний и верхний пределы диапазона измерений. Рекомендуемые точки измерения приведены в табл.5.3.

Таблица 5.3

Диапазон измерений

1

2

3

4

5

6

7

8

9

-1,5...+2,2

мм

-1,5

-1,0

-0,5

0

0,5

1,0

1,5

2,0

2,2

на УЮ

мм

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,2

на БКИ

мм

-1,5

-1,0

-0,5

0

0,5

1,0

1,5

2,0

2,2

Выход J=

мА

4

6,15

8,30

10,45

12,60

14,75

16,90

19,05

20,0

4277-003-95218262-2020 МП5

Лист

Часть 5

Канал относительного расширения ТР

3

Схема проверки выходного сигнала

В7-38

’24 В"

Цепь

Конт

220 В

1

+24 В

2

ОВ

J

220 В

4

L_'_rzj

  • 1 - датчик;

  • 2 - нормирующий усилитель;

  • 3 - блок измерительный;

  • 4 - кабель-удлинитель;

  • 5 - кабель НУ-БИ;

  • 6 - кабель выходной;

  • 7 - кабель питания.

Рис.5.1

4277-003-95218262-2020 МП5

Лист

Часть 5

Канал относительного расширения ТР

4

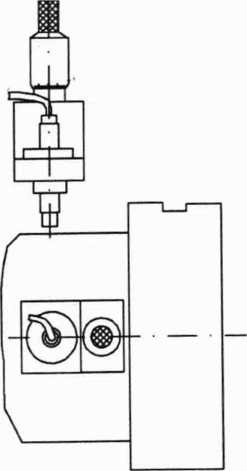

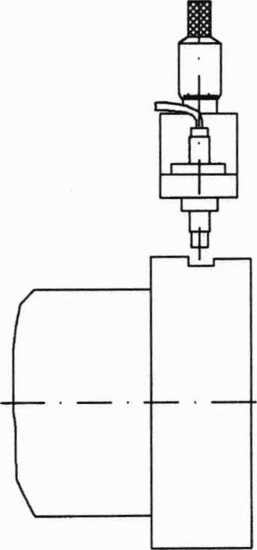

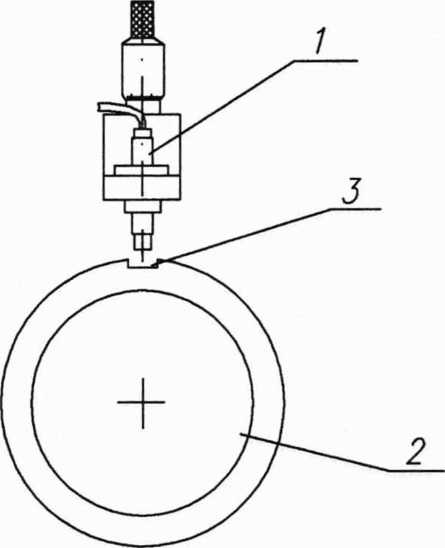

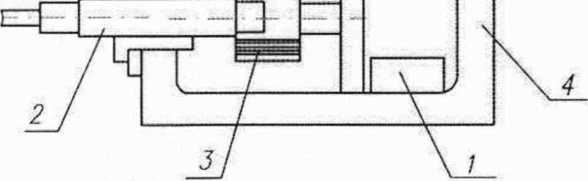

Схема установки датчика ДБ2 на УЮ для канала ТР
  • 1 - датчик;

  • 2 - устройство юстировочное;

  • 3 - образец металла.

Рис.5.2

4277-003-95218262-2020 МП5

Лист

Часть 5

Канал относительного расширения ТР

5

Основную абсолютную погрешность измерения выходного сигнала определить по формулам

- для цифрового индикатора:

5s 1 Sh3m i

контр i5

(5-1)

где            Sh3m i - показания цифрового индикатора при i-том значении измеряемого

параметра;

Sконтр i - контрольное значение измеряемого параметра в i-той точке.

- для выхода по постоянному току:

(Jw3Mi " J контр i )*( Seepx пр. " Бнижн.пр ) Sji - ————————————————

(5.2)

Jeepxnp " -1нижн.пр

где

Jh3M I

.1 контр i _

Jeepx пр ” Знижн.пр ”

Бверх пр. " Sнижи.пр '

измеренное значение выходного сигнала по постоянному току при i-том значении измеряемого параметра, мА;

контрольное значение измеряемого параметра, мА; диапазон измерения заданного параметра, равный 16 мА; диапазон измерения смещения, мм.

Устройство считается выдержавшим испытание, если основная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

5.4.1.2. Для измерительных каналов с диапазоном измерения до 40 мм (параметры ОРР)

Собрать схему измерений (рис.5.1).

Установить датчик в юстировочный механизм ЮМ (рис.5.3) при помощи крепежных винтов с начальным зазором 2,0 мм. Риска «О» на УЮ должна соответствовать середине шкалы измерения датчика. При такой установке датчика в УМ середина его чувствительного элемента должна оказаться расположенной против середины буртика 3, имитирующего изделие. Показание индикатора БКИ должно соответствовать «0000» мм. На вертикальной полосовой шкале светящийся столбик должен находиться около риски «0». Если в ПЗУ БИ ТР введена измерительная шкала в реальных единицах измерения, то на индикаторе БКИ высветится значение, соответствующее середине диапазона измерения и равное [(Бнижн.пр. + SBepx.np.)/2J.

Затем при помощи ручки лимба установить датчик на ЮМ в крайнее левое положение, соответствующее нижнему пределу диапазона измерения. По индикатору БКИ наблюдать величину смещения SH3m i При помощи вольтметра В7-27А определить выходные сигналы канала устройства по постоянному напряжению и постоянному току.

Перемещая датчик в горизонтальном направлении при помощи ручки лимба, произвести замеры смещения не менее, чем в пяти точках диапазона измерения, включая нижний и верхний пределы диапазона измерений. Рекомендуемые точки измерения приведены в табл.5.4 для диапазона измерений «-4...+5 мм»; в табл.5.5 для диапазона измерений «-4...+7 мм»; в табл.5.6 для диапазона измерений «-3...+15 мм»; в табл.5.7 для диапазона измерений «-3...+23 мм»; в табл.5.8 для диапазона измерений «-4...+32 мм».

Основную погрешность измерительного канала определить по формулам

4277-003-95218262-2020 МП5

Лист

Часть 5

Канал относительного расширения ТР

6

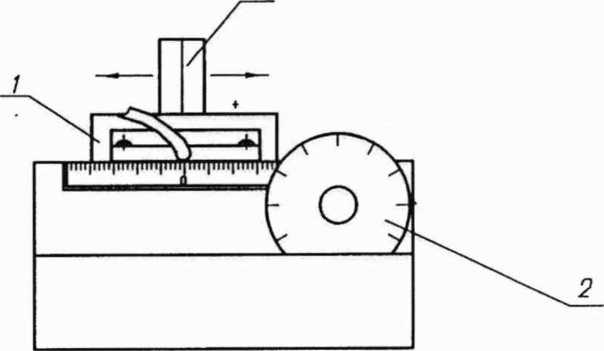

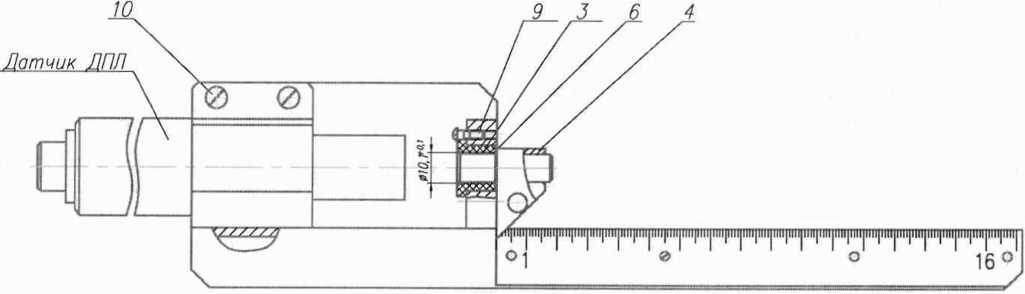

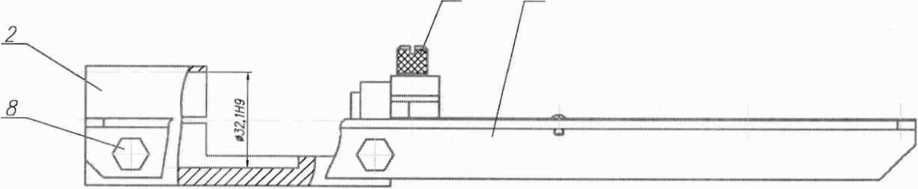

Схема установки датчика ДП на ЮМ для канала ТР при измерении относительно буртика
  • 1 - датчик;

  • 2 - юстировочный механизм;

  • 3 - образец металла - буртик на ЮМ (измерительное кольцо изделия)

Рис.5.3

4277-003-95218262-2020 МП5

Лист

Часть 5

Канал относительного расширения ТР

7

Таблица 5.4

Диапазон измерений

1

2

3

4

5

6

-4...+5

мм

-4,0

-2,0

0,0

2,0

4,0

5,0

на ЦИ

мм

-4,0

-2,0

0,0

2,0

4,0

5,0

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

Таблица 5.5

Диапазон измерений

1

2

3

4

5

6

7

-4...+7

мм

-4,0

-2,0

0,0

2,0

4,0

6,0

7,0

на ЦИ

мм

-4,0

-2,0

0,0

2,0

4,0

6,0

7,0

Выход J=

мА

4,0

6,91

9,82

12,73

15,64

18,54

20,00

Таблица 5.6

Диапазон измерений

1

2

3

4

5

6

7

-3...+15

мм

-3

0

3

6

7

12

15

на ЦИ

мм

-3

0

3

6

7

12

15

Выход J=

мА

4,0

6,67

9,33

12,00

14,67

17,33

20,00

Таблица 5.7

Диапазон измерений

1

2

3

4

5

6

7

8

-3...+23

мм

-3

1

5

9

13

17

20

23

на ЦИ

мм

-3

1

5

9

13

17

20

23

Выход J=

мА

4,0

6,46

8,92

11,38

13,85

16,31

18,15

20,00

Таблица 5.8

Диапазон измерений

1

2

3

4

5

6

7

8

9

10

11

-4...+32

мм

-4

0

4

8

12

16

20

24

28

30

32

на ЦИ

мм

-4

0

4

8

12

16

20

24

28

30

32

Выход J=

мА

4,0

5,78

7,56

9,33

11,11

12,89

14,67

16,44

18,22

19,11

20,00

Основную абсолютную погрешность измерения выходного сигнала определить для каждого значения измеряемого параметра по формулам 5.1, 5.2.

Устройство считается выдержавшим испытание, если основная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

4277-003-95218262-2020 МП5

Лист

Часть 5

Канал относительного расширения ТР

8

  • 5.4.2 Проверка коэффициента преобразования для канала относительного расширения проводится по схеме рис. 5.1 по следующей методике.

  • ■  Установить датчик в устройство юстировочное или юстировочный механизм.

  • ■  Установить датчик в положение, соответствующее нижней границе диапазона измерений (см. табл.5.3-5.8) в зависимости от типа датчика.

■ Измерить выходной сигнал при помощи вольтметра В7-27А в режиме постоянного тока.

■ Вращая ручку микровинта юстировочного устройства, установить датчик в верхнюю точку точку диапазона измерений и повторить измерение.

Определить коэффициент преобразования измерительного канала по формуле:

J изм. верх ~ Зизм.нижн

(5.3)

Kj =..........................

Seepx. гр — 5нижн. гр.

где

J изм верх ”

измеренное значение выходного сигнала по верхней границе диапазона измерения, мА;

постоянному току при

Jизм нижн

измеренное значение выходного сигнала по нижней границе диапазона измерения, мА;

постоянному току при

Seepx. гр "

верхняя граница диапазона измерения, мм;

нижняя граница диапазона измерения, мм.

Значение коэффициента преобразования измерительного канала требованиям эксплуатационной документации.

должно соответствовать

ВНИМАНИЕ ! При проверке коэффициента преобразования учтите, что выходной сигнал устройства выполнен гальванически изолированным от «общей» земли.

5.4.3. Проверку срабатывания защит канала относительного расширения проводить следующим образом.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

Датчик установить на юстировочное устройство в соответствии с рис.3.2. Установить номинальный зазор и плавно перемещая датчик в сторону нижней границы измерения, наблюдать срабатывание сигнализации. Затем повторить указанные операции для верхней границы измерений. При этом следует учитывать время задержки для срабатывания аварийной сигнализации.

Определить погрешность срабатывания сигнализации по формуле

Schth “ Shomchth

(5-4)

ShOM-СИГН

4277-003-95218262-2020 МП5

Лист

Часть 5

Канал относительного расширения ТР

9

где          Scum- показания индикатора БКИ при срабатывании сигнализации, мм;

Бном.сигн- порог срабатывания сигнализации, мм.

Погрешность срабатывания сигнализации должна соответствовать требованиям эксплуатационной документации.

Учитывая, что в устройстве выполнены 4 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

5.4. Заполнить протокол испытаний в соответствии с табл.5.9.

Таблица 5.9

СВКА 2/03 зав.№

Канал

1.

Основная погрешность, %

2.

Коэффициент преобразования, мА/мм

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

уровень 4

4277-003-95218262-2020 МП5

Лист

Часть 5

Канал относительного расширения ТР

10

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 6. Канал искривления вала ИВ

СВКА 2/04

4277-003-95218262-2020 МП6

2020

6.1 Операции поверки
  • 6.1.1 При проведении первичной и периодической поверок канала искривления вала ИВ СВКА 2/04 выполняют операции, указанные в таблице 6.1.

Таблица 6.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1. Проверка сопротивления изоляции в нормальных условиях

6.3.1

Да

Да

2 Проверка функционирования

6.3.2

Да

Да

Определение метрологических характеристик

3   Проверка основной относительной

погрешности измерения вибропараметра

6.4.1

Да

Да

4 Проверка неравномерности АЧХ в рабочем диапазоне частот

6.4.2

Да

Да

5 Проверка погрешности срабатывания сигнализации

6.4.3

Да

Да

6.2 Средства поверки
  • 6.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 6.2.

Таблица 6.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

6.4.1-6.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

6.4.1-6.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

6.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

6.4.1-6.4.3

Комплексный стенд КСВД-1

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

6.4.2

Имитатор виброперемещения

ВИЦЕ.442269.001

Рабочий диапазон частот 0... 100000 Гц Погрешность ± 0,5 %

4277-003-95218262-2009 МП6

Лист

Часть 6

Канал искривления вала ИВ

2

  • 6.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

  • 6.3 Опробование

6.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 6.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать пункт «Проверка», номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

  • 6.4 Определение метрологических характеристик

6.4.1. Проверку основной погрешности измерения вибропараметра устройства проводить следующим образом.

Канал измерения искривления вала выполнен как двухкомпонентный и включает канал виброперемещения и канал фазоотметчика. Схема измерения для канала ИВ показана на рис.6.1.

Проверка канала ИВ проводится в двух режимах-.
  • 1) измерение эксцентриситета оси вала в режиме валоповорота (изменения зазора за один оборот при скорости вращения вала 3...4 об/мин);

  • 2) измерение эксцентриситета оси вала в режиме контроля виброперемещения (изменения зазора за один оборот при скорости вращения вала более 100 об/мин).

ВНИМАНИЕ ! Технические характеристики канала ИВ проверяются только при наличии импульсного сигнала сдатчика тахометра (вращении вала комплексного стенда).

4277-003-95218262-2020 МП6

Лист

Часть 6

Канал искривления вала ИВ

3

7 Схема проверки выходного сигнала канала ИВ

1,2 -

датчик;

7,8 -

кабель-удлинитель;

3,4 -

нормирующий усилитель БС18;

9, 10 -

кабель НУ-БИ;

5,6 -

блоки измерительные (ИВ, ТХ);

11 -

кабель выходной;

12 -

кабель питания.

Рис.6.1

4277-003-95218262-2020 МП6

Лист

Часть 6

Канал искривления вала ИВ

4

6.4.1.1. Проверка диапазона измерений эксцентриситета оси вала в режиме вапоповорота

Проверку диапазона измерения эксцентриситета оси вала в режиме валоповорота (изменения зазора за один оборот) проводить по следующей методике.

Установить датчики виброперемещения и тахометра на комплексном стенде с начальным зазором 1,5 мм.

Провернуть вал на 2 оборота со скоростью вращения 3-4 об/мин.

По индикатору БКИ наблюдать величину эксцентриситета оси вала (изменение зазора за один оборот).

Вынуть датчик виброперемещения из крепежного механизма и на его место установить индикатор часовой ИЧ-4.

Провернуть вал на один оборот и определить биение вала за один оборот. Показания индикатора должны совпасть с показаниями БКИ. Выходные аналоговые сигналы контролировать при помощи мультиметра В7-27А.

Вычислить основную относительную погрешность для каждого типа выходов по формулам

- для выхода по напряжению

5ui-

Пизм i “ Uo6p.i ................. *100%,

Uo6p.i

(6.1)

где

Пизм1 - выходной сигнал при i-ом значении измеряемого параметра. В;

U06p.i - выходной сигнал, соответствующий значению параметра, измеренному индикатором ИЧ-4 и определенный по формуле 6.2, В.

Uo6p.i

( U верх гр Uo)* Soop.i .......................... + Uo ,

Бверх гр

(6.2)

где

где

U верх гр “

Uo

Бверх гр ”

Бобр i “

при верхней границе диапазона измерений, равный

выходной сигнал

5 В;

выходной сигнал

1В;

верхняя граница диапазона измерений, мм;

при нижней границе диапазона измерений, равный

величина эксцентриситета оси, измеренная контрольный часовым индикатором, мм.

- для выхода по току

Jh3M I ■ Joop 1

5Jj= ----------------- *100%,

(6.3)

J изм i - выходной сигнал при i-ом значении измеряемого параметра, мА;

J06p,i - выходной сигнал, соответствующий значению параметра, измеренному индикатором ИЧ-4 и определенный по формуле 6.4, мА.

(6.4)

Бверх гр

(J верх гр Jo)* So6p.i

Joop.i ~ -------------------------- "b Jo ■>

4277-003-95218262-2020 МП6

Лист

Часть 6

Канал искривления вала ИВ

5

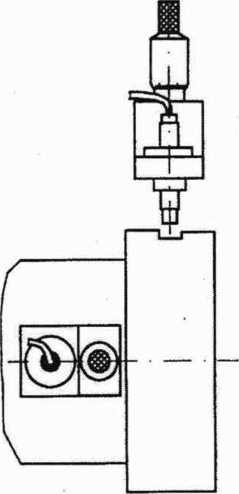

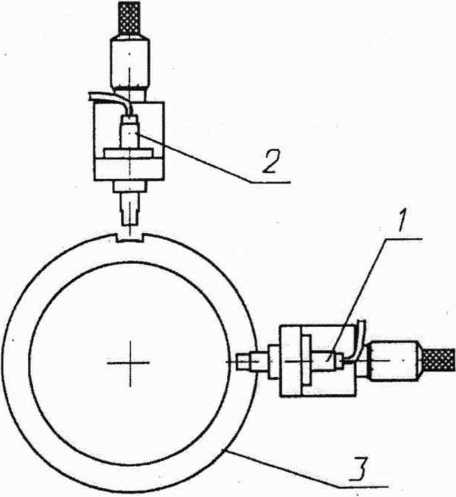

Схема установки датчиков канала ИВ на стенде
  • 1 - датчик виброперемещения;

  • 2 - датчик - фазоотметчик;

  • 3 - стенд

Рис.6.2

4277-003-95218262-2020 МП6

Лист

Часть 6

Канал искривления вала ИВ

6

где Jeepxrp - выходной сигнал при верхней границе диапазона измерений, равный

20 мА;

Jo - выходной сигнал при нижней границе диапазона измерений, равный

  • 4 мА;

Seepxrp - верхняя граница диапазона измерений, мм;

Soop.i - величина эксцентриситета оси, измеренная контрольный часовым индикатором, мм.

Устройство считается выдержавшим испытание, если основная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

6.4.1.2. Проверка диапазона измерений эксцентриситета оси вала в режиме контроля виброперемещения

Проверку диапазона измерения эксцентриситета оси вала в режиме контроля виброперемещения при скорости вращения вала более 100 об/мин. проводить по следующей методике.

Установить датчики на комплексном стенде: датчик виброперемещения в положении измерения биения вала, датчик-фазоотметчик - для контроля оборотов (см. рис.6.2).

Установить скорость вращения вала 2000...4000 об/мин.

Задать стенду перемещения в соответствии с требованиями табл.6.3 и при каждом уровне измерить выходной сигнал измерительного канала по постоянному току, постоянному и переменному напряжению.

Таблица 6.3

Диапазон измерений

1

2

3

4

5

6

Но = 1,5 мм

0...0,5

мм

0

0,1

0,2

0,3

0,4

0,5

на БКИ

мм

0

0,1

0,2

0,3

0,4

0,5

Выход U~

В амил

0

1,0

2,0

3,0

4,0

5,0

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

Определить основную относительную погрешность по формулам 6.1, 6.3 для значений выходных параметров в соответствии с табл.6.3.

Устройство считается выдержавшим испытание, если основная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

6.4.2 Проверку неравномерности А ЧХ в рабочем диапазоне частот проводить следующим образом.

  • - Собрать схему измерений в соответствии с рис.6.1 и 6.3.

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

  • - Установить датчик в имитатор виброперемещения ВИЦЕ.442269.001 с начальным зазором, указанным в эксплуатационной документации и рис.6.4.

    4277-003-95218262-2020 МП6

    Лист

    Часть 6

    Канал искривления вала ИВ

    7

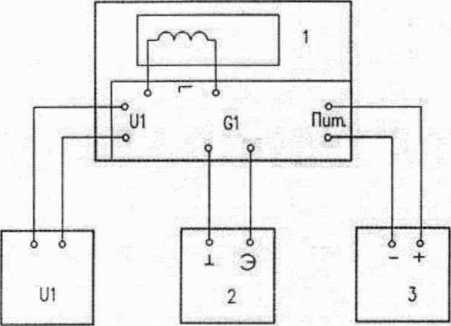

Схема подключения имитатора виброперемещения
  • 1 - имитатор виброперемещения;

  • 2 - генератор сигналов низкочастотный ГЗ-122;

  • 3 - источник питания постоянного тока Б5-44;

U1 - преобразователь переменного напряжения в постоянное В1-6

Рис. 6.3

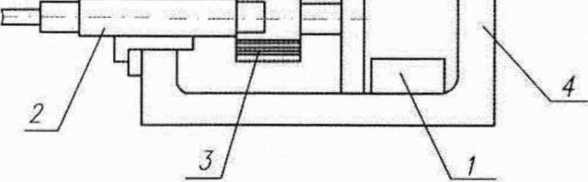

Установка датчика в имитаторе виброперемещения
  • 1 - плата имитатора виброперемещения;

  • 2 - датчик;

  • 3 - катушка возбуждения;

  • 4 - корпус

Рис. 6.4

4277-003-95218262-2020 МП6

Лист

Часть 6

Канал искривления вала ИВ

8

  • - Установить датчик отметки фазы на комплексном стенде с начальным зазором, указанным в эксплуатационной документации.

  • - Включить источник питания 3.

  • - Подключить вольтметр постоянного тока к выходному сигналу зазора по постоянному напряжению.

  • - Включить генератор 2 и установить частоту 160 Гц (базовая частота) и напряжение 0,05 В.

  • - Включить тумблер питания на выносном блоке питания комплексного стенда и задать скорость вращения вала в пределах 2000...4000 об/мин. На вертикальной шкале появится светящийся столбик, соответствующий установленному зазору.

  • - Изменяя напряжение на источнике питания, установить зазор около середины диапазона измерения (~3 В или 1,5 мм).

  • - Изменяя напряжение генератора в пределах от 0 до 0,25 В. установить на цифровой шкале величину размаха, равную 60-80 % верхнего предела диапазона измерений или (400 ± 20) мкм. Записать показание.

  • - Провести измерение уровня виброперемещения на частотах генератора 10. 31, 63, 125, 160, 250, 500 Гц и записать показания цифрового индикатора.

Определить неравномерность АЧХ по формулам

для индикатора БКИ

М = 201g

(6.5)

где        Sb - показание величины размаха на базовой частоте (160 Гц), мкм;

Smaxi - показание величины размаха на индикаторе БКИ, максимально отличающееся от значения на базовой частоте и соответствующее одному из значений ряда частот, мкм.

для выхода по напряжению (широкополосный выход)

Umax i ” Ub

(6.6)

М = 201g-----------------

Ub - инижн.гр.

где       Ub - выходное напряжение измерительного канала по каждой компоненте на

базовой частоте (160 Гц), В;

Umax i - выходное напряжение для каждой составляющей, максимально отличающееся от значения выходного напряжения на базовой частоте и соответствующее одному из значений ряда частот, В;

иНИжн.гр - выходное напряжение на нижней границе диапазона измерения, В.

для выхода по току

(6.7)

J max i " J Б

М = 201g---------------

Jb- Знижн.гр.

4277-003-95218262-2020 МП6

Лист

Часть 6

Канал искривления вала ИВ

9

где

Jb - выходной сигнал измерительного канала на базовой частоте (160 Гц), мА;

Jmax i - выходной сигнал, максимально отличающийся от значения на базовой частоте и соответствующий одному из значений ряда частот, мА;

Кижн гр - выходной сигнал на нижней границе диапазона измерения, мА.

Устройство считается выдержавшим испытание, если неравномерность АЧХ, рассчитанная по формулам 6.5-6.7, соответствует требованиям эксплуатационной документации.

6.4.3 Проверку срабатывания сигнализации устройства проводить по следующим образом.

Установить датчики на комплексном стенде: датчик виброперемещения в положении измерения биения вала, датчик-фазоотметчик - для контроля оборотов (см. рис.6.2).

Установить скорость вращения вала 2000...4000 об/мин.

Медленно изменяя уровень размаха виброперемещения, наблюдать, при каком значении происходит срабатывание уставки. При этом должно произойти срабатывание релейных выходов и на каждом блоке измерительном должен загореться соответствующий индикатор.

Определить погрешность срабатывания сигнализации по формуле

ScHTH “ ShOM.CHTH

  • 5 min =-------------------* 100 ,                                    (6.8)

ShOM.CHTH

где          Schi-h- показания индикатора БКИ при срабатывании сигнализации, мм;

Shom сигн - порог срабатывания сигнализации, мм.

Учитывая, что в устройстве выполнены 2 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

Результаты проверок занести в протокол испытаний (см. табл.6.4).

4277-003-95218262-2020 МП6

Лист

Часть 6

Канал искривления вала ИВ

10

6.4.4 Заполнить протокол испытании в соответствии с табл.6.4.

Таблица 6.4

СВКА 2/04

зав.№

Канал

1.

Основная погрешность, %

2.

Неравномерность АЧХ, дБ

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

4277-003-95218262-2020 МП6

Лист

Часть 6

Канал искривления вала ИВ

11

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 7. Канал относительного виброперемещения ОВ

СВКА 2/11

4277-003-95218262-2009 МП7

2020

7.1 Операции поверки
  • 7.1.1 При проведении первичной и периодической поверок канала относительного виброперемещения ОВ СВКА 2/11 выполняют операции, указанные в таблице 7.1.

Таблица 7.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодическо й поверке

Опробование

1. Проверка сопротивления изоляции в нормальных условиях

7.3.1

Да

Да

2 Проверка функционирования

7.3.2

Да

Да

Определение метрологических характеристик

3 Проверка основной относительной погрешности измерения вибропараметра

7.4.1

Да

Да

4 Проверка неравномерности АЧХ в рабочем диапазоне частот

7.4.2

Да

Да

5 Проверка погрешности срабатывания

7.4.3

Да

Да

сигнализации

7.2 Средства поверки
  • 7.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 7.2.

Таблица 7.2

Номер пункта документа по поверке

Наименование и тип(условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

7.4.1-7.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

7.4.1-7.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

7.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

7.4.1-7.4.3

Комплексный стенд КСВД-1

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

7.4.1

Устройство юстировочное

ВИЦЕ.442269.003

Погрешность ± 3 мкм

7.4.2

Имитатор виброперемещения

ВИЦЕ.442269.001

Рабочий диапазон частот 0... 100000 Гц Погрешность ± 0,5 %

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения ОВ

2

  • 7.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

  • 7.3 Опробование

7.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 7.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

  • 7,4 Определение метрологических характеристик

  • 7.4.1. Проверку основной погрешности измерения вибропараметра устройства проводить следующим образом.

Проверка канала О В проводится в двух режимах'.
  • 1)    измерение статического зазора с учетом знака;

  • 2)    измерения виброперемещения.

7.4.1.1. Проверка диапазона измерения статического зазора

Собрать схему измерения в соответствии с требованиями раздела 11 руководства по эксплуатации для конкретного комплекта аппаратуры.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

На блоке БКИ выбрать необходимый канал.

Установить датчик ДБ2 в устройство юстировочное ВИЦЕ.442269.003 (УЮ) до соприкосновения с диском (см. рис.7.1).

Установить зазор на УЮ, соответствующий нижнему пределу диапазона измерения. По индикатору БКИ наблюдать величину осевого смещения SH3m i, соответствующую изменению

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения ОВ

3

Схема установки датчика на УЮ для канала ОВ
  • 1 - датчик;

  • 2 - устройство юстировочное;

  • 3 - образец металла.

Рис.7.1

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения ОВ

4

зазора на УЮ с учетом знака. При помощи вольтметра В7-27А определить выходной сигнал канала устройства по постоянному току. Измерения произвести не менее, чем в пяти точках диапазона измерения, включая нижний и верхний пределы диапазона измерений. Рекомендуемые точки измерения приведены в табл.7.3.

Таблица 7.3

Диапазон измерений

1

2

3

4

5

6

7

8

9

-1...+1

мм

-1,0

-0,75

-0,5

0,25

0

0,25

0,5

0,75

1,0

на УЮ

мм

0,5

0,75

1,0

1,25

1,5

1,75

2,0

2,25

2,5

-2...+2

мм

-2,0

-1,5

-1,0

0,5

0

0,5

1,0

1,5

2,0

наУЮ

мм

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,5

-5...+5

мм

-5,0

-3,75

-2,5

-1,25

0

1,25

2,5

3,75

5,0

на УЮ

мм

0,5

1,75

3,0

4,25

5,5

6,75

8,0

9,25

10,5

Выход Uuin

в

0

0,625

1,25

1,875

2,50

3,125

3,75

4,375

5,0

Выход J=

мА

4,0

6,0

8.0

10,0

12,0

14,0

16,0

18,0

20,0

Основную погрешность измерительного канала определить по формулам

- для цифрового индикатора'.

§Si Sh3m i ” S контр i,                                     (7.1

где            Sn3M i - показания цифрового индикатора при i-том значении измеряемого

параметра;

Sконтр i - контрольное значение измеряемого параметра в i-той точке.

- для выхода по напряжению:

(U изм I ” U контр I )*( Seepx пр. ” Знижн.пр )

Sji =..................................................,                          (7.2)

U верх пр “ инижнпр

где          UmMi - измеренное значение выходного сигнала по постоянному току при

i-том значении измеряемого параметра, В;

UxoHTpi - контрольное значение измеряемого параметра, В;

Uверх пр. - Пнижн.пр - диапазон измерения заданного параметра, равный 5 В;

Seepx пр. - Бнижн.пр - диапазон измерения смещения, мм.

Устройство считается выдержавшим испытание, если основная абсолютная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

7.4.1.2. Проверка диапазона измерения виброперемещения

Собрать схему измерения в соответствии с требованиями раздела 11 руководства по эксплуатации для конкретного комплекта аппаратуры.

Установить датчик на стенде в рабочем положении (рис.7.2) с начальным зазором Но в соответствии с требованиями табл.7.4-7.7.

Подключить выходной кабель к измерительным приборам.

Задать виброперемещение на частоте 160 в соответствии с требованиями табл. 7.4-7.7.

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения ОВ

5

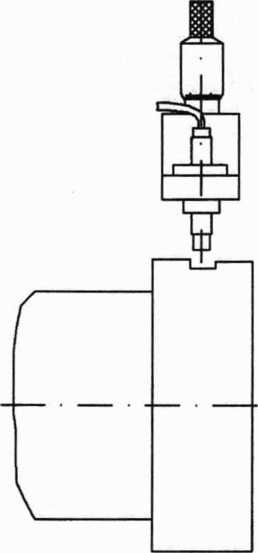

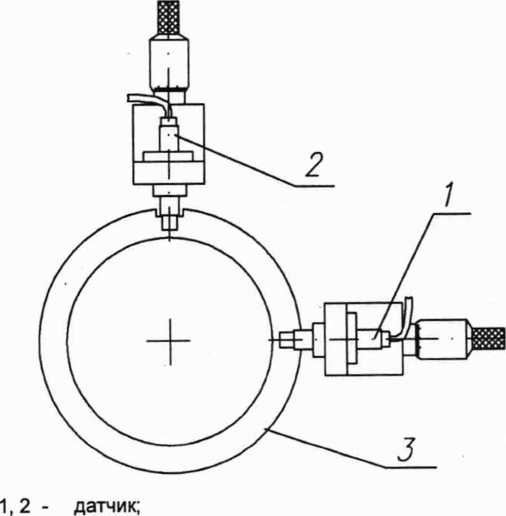

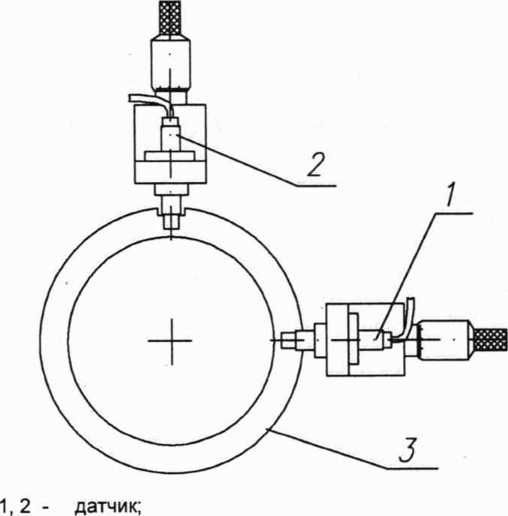

Схема установки датчиков канала ОВ на стенде

3 - стенд

Рис.7.2

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения ОВ

6

Таблица 7.4

Диапазон измерений

ДБ2-08

1

2

3

4

5

6

Н0=1

,5 мм

0...125

мкм

0

25

50

75

100

125

на ЦИ БКИ

мкм

0

25

50

75

100

125

Выход иШп

В ампл

0

0,0625

0,125

0,1875

0,25

0,3125

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

0...250

мкм

0

50

100

150

200

250

на ЦИ БКИ

мкм

0

50

100

150

200

250

Выход Unin

В ампл

0

0,125

0,25

0,375

0,5

0,625

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

Таблица 7.5

Диапазон измерений

ДБ2-12

1

2

3

4

5

6

Но = 2,5 мм

0...500

мкм

0

100

200

300

500

500

на ЦИ БКИ

мкм

0

100

200

300

500

500

Выход Unin

В ампл

0

0,25

0,50

0,75

1,00

1,25

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

Таблица 7.6

Диапазон измерений

ДБ2-12

1

2

3

4

5

6

Но = 2,5 мм

0...1000

мкм

0

200

400

600

800

1000

на ЦИ БКИ

мкм

0

200

400

600

800

1000

ВЫХОД Unin

В ампл

0

0,25

0,50

0,75

1,00

1,25

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

Таблица 7.7

Диапазон измерений

ДБ2-26

1

2

3

4

5

6

Но = 5,5 мм

0...2000

мкм

0

400

800

1200

1600

2000

на ЦИ БКИ

мкм

0

400

800

1200

1600

2000

ВЫХОД Uinn

В ампл

0

0,20

0,40

0,60

0,80

1,00

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения ОВ

7

Замеры провести для каждого типа выходов в режиме измерения размаха и амплитудных значений.

Одновременно контролировать выходной сигнал по цифровому выходу для размаха виброперемещения.

Определить основную относительную погрешность по ЦИ БКИ для выходов по постоянному току (размах) и по переменному напряжению (широкополосный выход).

Вычислить основную относительную погрешность для каждого типа выходов по формулам

- для выхода по напряжению

U изм i " Uo6p.i

5ui= ................. *100%,

Uoop.i

(7.3)

где

где U изм i - выходной сигнал при i-ом значении измеряемого параметра, В;

Uoop i - выходной сигнал, соответствующий значению параметра, измеренному индикатором ИЧ-4 и определенный по формуле 7.3, В.

(Иверх rp Uo)* So6p.i

Uo6p.i = -------------------------- + Uo ,

Seepx rp

(7.4)

где Ueepxrp - выходной сигнал при верхней границе диапазона измерений, равный 5 В;

Uo - выходной сигнал при нижней границе диапазона измерений, равный 1 В;

Seepx гр - верхняя граница диапазона измерений, мм;

So6P.i - величина эксцентриситета оси, измеренная контрольный часовым индикатором, мм.

- для выхода по току

J изм i ” Joop.i

5ji= ...............

Jo6p.i

*100%,

(7.5)

J изм i

выходной сигнал при i-ом значении измеряемого параметра, мА;

Jo6p i

выходной сигнал, соответствующий значению параметра, измеренному индикатором ИЧ-4 и определенный по формуле 7.5, В.

(J верх гр Jo)* So6p.i

Jo6p.i = -------------------------- Jo ,

Seepx гр

(7.6)

где

Jверх гр

Jo

Seepx гр “

выходной сигнал при верхней границе диапазона измерений, равный 20 мА;

выходной сигнал при нижней границе диапазона измерений, равный 4 мА;

верхняя граница диапазона измерений, мм;

величина эксцентриситета оси, измеренная контрольный часовым индикатором, мм.

Soop.l “

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения OB

8

Устройство считается выдержавшим испытание, если основная относительная погрешность по каждому каналу соответствует требованиям эксплуатационной документации и не превышает ±10%.

7.4.2 Проверку неравномерности А ЧХ в рабочем диапазоне частот проводить следующим образом.

  • - Собрать схему измерения в соответствии с требованиями раздела 11 руководства по эксплуатации для конкретного комплекта аппаратуры.

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

  • - Установить датчик в имитатор виброперемещения ВИЦЕ.442269.001 с начальным зазором, указанным в эксплуатационной документации и рис.7.5.

  • - Установить датчик отметки фазы на комплексном стенде с начальным зазором, указанным в эксплуатационной документации.

  • - Включить источник питания 3.

  • - Подключить вольтметр постоянного тока к выходному сигналу зазора по постоянному напряжению.

  • - Включить генератор 2 и установить частоту 160 Гц (базовая частота) и напряжение 0.05 В.

  • -  Изменяя напряжение на источнике питания, установить зазор по линейной горизонтальной шкале зазора на жидкокристаллическом индикаторе около нулевого значения.

  • - Изменяя напряжение генератора в пределах от 0 до 0,25 В. установить на индикаторе БКИ величину размаха, равную 60-80 % верхнего предела диапазона измерений. Записать показание размаха.

  • - Провести измерение уровня виброперемещения на частотах генератора 10, 31, 63, 125, 160, 250, 500, 1000 I ц. Значение напряжения генератора 3 поддерживать постоянным. Записать значения выходного сигнала измерительного канала по постоянному току и переменному напряжению.

Определить неравномерность АЧХ по формулам

для индикатора БКИ

Smax i “ Sb

М = 201g---------------,                                   (7.7)

Sb

где        Sb - показание величины размаха на базовой частоте (160 Гц), мкм;

Smax i - показание величины размаха на индикаторе БКИ, максимально отличающееся от значения на базовой частоте и соответствующее одному из значений ряда частот, мкм.

для выхода по напряжению (широкополосный выход)

Umax i ” Ufi

М = 201g----------------- (7.8)

Ub Инижигр.

где       Ub - выходное напряжение измерительного канала по каждой компоненте на

базовой частоте (160 Гц), В;

Umax i - выходное напряжение для каждой составляющей, максимально отличающееся от значения выходного напряжения на базовой частоте и соответствующее одному из значений ряда частот, В;

иНИжн гр - выходное напряжение на нижней границе диапазона измерения, В.

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения ОВ

9

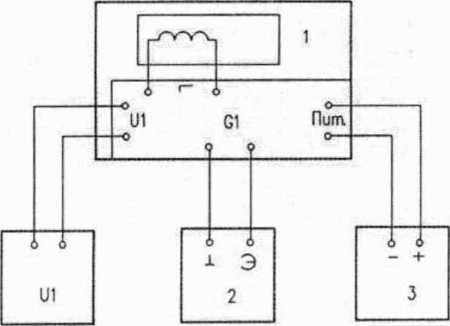

Схема подключения имитатора виброперемещения
  • 1 - имитатор виброперемещения;

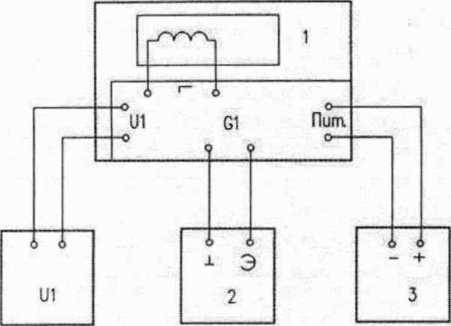

  • 2 - генератор сигналов низкочастотный ГЗ-122;

  • 3 - источник питания постоянного тока Б5-44;

U1 - преобразователь переменного напряжения в постоянное В1-6

Рис. 7.3

Установка датчика в имитаторе виброперемещения
  • 1 - плата имитатора виброперемещения;

  • 2 - датчик;

  • 3 - катушка возбуждения;

  • 4 - корпус

Рис. 7.4

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения ОВ

10

для выхода по току

Jmax i ■ JБ

М = 201g...............

(7-9)

Jb- -Гижн.гр

где

Jb - выходной сигнал измерительного канала на базовой частоте (160 Гц), мА;

Jmaxi - выходной сигнал, максимально отличающийся от значения на базовой частоте и соответствующий одному из значений ряда частот, мА;

Jhhxhtp - выходной сигнал на нижней границе диапазона измерения, мА.

Устройство считается выдержавшим испытание, если неравномерность АЧХ, рассчитанная по формулам 7.7-7.9, соответствует требованиям эксплуатационной документации.

7.4.3 Проверку срабатывания сигнализации устройства проводить по следующим образом.

Установить датчик на комплексном стенде (см. рис.7.2).

Установить скорость вращения вала 2000...4000 об/мин.

Медленно изменяя уровень размаха виброперемещения, наблюдать, при каком значении происходит срабатывание уставки и сравнить ее с установленной потребителем. При этом должно произойти срабатывание релейных выходов и на каждом блоке измерительном должен загореться соответствующий индикатор.

Определить погрешность срабатывания сигнализации по формуле

5сигн “ ShOM.CHTH

5min =-------------------* 100 ,                                 (7.10)

БнОМ.СИГН

где          Scht-h- показания индикатора БКИ при срабатывании сигнализации, мкм;

Бном.сигн- порог срабатывания сигнализации, мкм.

Учитывая, что в устройстве выполнены 3 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

Результаты проверок занести в протокол испытаний (см. табл.7.8).

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения ОВ

11

7.4.4 Заполнить протокол испытаний в соответствии с табл.7.8.

Таблица 7.8

СВКА 2/11

Канал

зав..

1.

Основная погрешность. %

2.

Неравномерность АЧХ, дБ

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

4277-003-95218262-2020 МП7

Лист

Часть 7

Канал относительного виброперемещения ОВ

12

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 8. Канал скорости вращения ТХ

СВКА 2/12

4277-003-95218262-2020 МП8

2020

8.1 Операции поверки
  • 8.1.1 При проведении первичной и периодической поверок канала скорости вращения ТХ СВКА 2/12 выполняют операции, указанные в таблице 8.1.

Таблица 8.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1. Проверка сопротивления изоляции в нормальных условиях

8.3.1

Да

Да

2 Проверка функционирования

8.3.2

Да

Да

Определение .метрологических характеристик

3    Проверка   основной    абсолютной

погрешности измерения скорости вращения

8.4.1

Да

Да

5 Проверка погрешности срабатывания

8.4.2

Да

Да

сигнализации

8.2 Средства поверки
  • 8.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 8.2.

Таблица 8.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

8.4.1-8.4.2

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

8.4.1-8.4.2

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

8.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

8.4.1-8.4.2

Комплексный стенд КСВД-1

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

8.4.1

Осциллограф двухлучевой С1-96

ЮТ2.044.011 ТУ

Погрешность ± 3 %

  • 8.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

    4277-003-95218262-2020 МП8

    Лист

    Часть 8

    Канал скорости вращения ТХ

    2

  • 8.3 Опробование

8.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 8.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать пункт «Проверка», номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

  • 8.4 Определение метрологических характеристик

  • 8.4.1. Проверку основной погрешности измерения скорости вращения проводить следующим образом.

Проверка канала ТХ проводится в двух режимах'.
  • 1) измерение скорости вращения вала;

  • 2) контроль прохождения начального углового положения вала.

8.4.1.1. Проверка диапазона измерения скорости вращения

Проверку диапазона измерения скорости вращения произвести следующим образом.

Собрать схему измерения в соответствии с требованиями раздела 11 руководства по эксплуатации для конкретного комплекта аппаратуры.

Установить датчик на комплексном стенде с начальным зазором в соответствии с требованиями табл.8.3 (см. рис.8.1).

Включить питание стенда и провести измерения скорости вращения вала не менее, чем в пяти точках из диапазона измерения 2... 10000 об/мин. В качестве контрольного канала использовать показания цифрового индикатора стенда от встроенного фотодатчика. Рекомендуемые точки измерения представлены в таблице 8.3.

4277-003-95218262-2020 МП8

Лист

Часть 8

Канал скорости вращения ТХ

3

Схема установки датчика канала ТХ на стенде
  • 1 - датчик;

  • 2 - стенд.

Рис.8.1

4277-003-95218262-2020 МП8

Лист

Часть 8

Канал скорости вращения ТХ

4

Таблица 8.3

Диапазон измерений

1

2

3

4

5

6

Но = 1,5 мм для ДБ2-08 или Но = 2,5 мм для ДБ2-12

2...10000

об/мин

2

100

1000

2000

5000

10000

на ЦИ

об/мин

2

100

1000

2000

5000

10000

Выход J=

мА

4,003

4,016

5,6

7,2

12,0

20,00

Длительность импульса и амплитуда контролируются по экрану осциллографа.

Вычислить основную абсолютную погрешность измерительного канала для индикатора БКИ по формуле

6Ni= Nj - No6p.i ,                                              (8.1)

где          Ni - показания цифрового индикатора измерительного канала тахометра

при i-ом значении измеряемого параметра, об/мин;

N06p.i - значение измеряемого параметра по стробоскопу, об/мин.

Основная погрешность для выхода по постоянному току вычисляется по формуле

(1изм i " J контр i )*( NBepx пр. " Ь^нижн.пр )

5j. =--------------------------------------------------(                 (8.2)

Лверх пр. ” J нижи.пр

где          JH3Mi - измеренное значение выходного сигнала по постоянному току при

i-том значении измеряемого параметра, мА;

Jkohtpi- контрольное значение измеряемого параметра, мА;

Jeepx пр - 1нижн пр - диапазон измерения заданного параметра, равный 16 мА.

Устройство считается выдержавшим испытание, если основная погрешность измерительного канала устройства соответствует требованиям эксплуатационной документации.

Примечание- Допускается измерения скорости вращения проводить в произвольно выбранных точках, равномерно распределенных в диапазоне измерения. Основная погрешность определяется аналогично, а контрольные значения аналоговых сигналов вычисляются по формуле

N o6p.i * (Лверхн.гр. " 1нижн.гр )

J=KOHTp.i                                           + Лнижн.гр, ,

Neepx пр " 1^цижн.пр

(8.3)

где         J контр, i - выходной сигнал по постоянному току (контрольное значение) в i-той

точке, мА;

Лверхн.гр - выходной сигнал измерительного канала при верхней границе диапазона измерения, мА;

4277-003-95218262-2020 МП8

Лист

Часть 8

Канал скорости вращения ТХ

5

Jbhm»htp - выходной сигнал измерительного канала при нижней границе диапазона измерения, мА;

Neepxnp. - NnnA-H.np - диапазон измерения заданного параметра, об/мин.

8.4.1.2 Контроль прохождения начального углового положения вала Контроль прохождения начального углового положения вала производится по следующей методике.

Собрать схему измерения в соответствии с требованиями раздела 11 руководства по эксплуатации для конкретного комплекта аппаратуры и установить датчик на комплексном стенде с начальным зазором в соответствии с требованиями табл.8.3. Подключить импульсный выход канала ТХ (Вых.иИмп.) к двухлучевому осциллографу (канал 1).

Торец вала освещать стробоскопом. Импульс поджига лампы стробоскопа подать на канал 2 двухлучевого осциллографа.

Включить питание стенда и при вращении вала (~ 10...60 об/мин) наблюдать импульсы на экране осциллографа. Изменяя частоту и фазу управляющих импульсов, установить мнимую картинку совпадения метки вала и торца датчика.

Измерить время At между началом обоих импульсов и вычислить погрешность фиксации начального положения вала по формуле:

At

ф =----------* 360,                                 (8.4)

Т

где Т - период вращения вала, сек.

Устройство считается выдержавшим испытание, если погрешность фиксации начального положения вала для измерительного канала устройства соответствует требованиям эксплуатационной документации.

8.4.3 Проверку срабатывания сигнализации устройства проводить по следующим образом.

Установить датчик на комплексном стенде (см. рис.8.1).

Медленно изменяя скорость вращения вала, наблюдать, при каком значении происходит срабатывание уставки. При этом должно произойти срабатывание релейных выходов и на каждом блоке измерительном должен загореться соответствующий индикатор.

Определить погрешность срабатывания сигнализации по формуле

NcHfH

-N

ном.сигн

6 min

* 100 ,

(8.5)

Nhom.chth

где          Scum- показания индикатора БКИ при срабатывании сигнализаци, об/мин;

Бном.сигн - порог срабатывания сигнализации, об/мин.

4277-003-95218262-2020 МП8

Лист

Часть 8

Канал скорости вращения ТХ

6

Учитывая, что в устройстве выполнены 3 уровня срабатывания сигнализации, повторить указанные операции для всех уровней порогов срабатывания сигнализации, указанных в паспорте.

Результаты проверок занести в протокол испытаний (см. табл.8.4).

8.4.4 Заполнить протокол испытаний в соответствии с табл.8.4.

Таблица 8.4

СВКА 2/12

зав.№

Канал

1.

Основная погрешность, %

2.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

4277-003-95218262-2020 МП8

Лист

Часть 8

Канал скорости вращения ТХ

7

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 9. Канал осевого сдвига ОС

СВКА 2/21

4277-003-95218262-2020 МП9

2020

9.1 Операции поверки
  • 9.1.1 При проведении первичной и периодической поверок канала осевого сдвига ОС СВКА 2/21 выполняют операции, указанные в таблице 4.1.

Таблица 9.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1 Проверка сопротивления изоляции в нормальных условиях

9.3.1

Да

Да

2 Проверка функционирования

9.3.2

Да

Да

Определение метрологических характеристик

3    Проверка    основной    абсолютной

погрешности измерения осевого сдвига

9.4.1

Да

Да

4 Проверка коэффициента преобразования

9.4.2

Да

Да

5 Проверка погрешности срабатывания сигнализации

9.4.3

Да

Да

9.2 Средства поверки
  • 9.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 9.2.

Таблица 9.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

9.4.1-9.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

9.4.1-9.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0.5) ± 0,0031 А

9.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

9.4.1-9.4.3

Юстировочное устройство

ВИЦЕ.442269.003

Погрешность ± 3 мкм

4277-003-95218262-2020 МП9

Лист

Часть 9

Канал осевого сдвига ОС

2

  • 9.2.2. Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

  • 9.3 Опробование

9.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока вторичного (клемма "±") и поочередно к клемме «1» и клемме «24 В». Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 9.4 Определение метрологических характеристик

9.4.1 Проверка выходного сигнала в диапазоне измерений и определение основной абсолютной погрешности для канала осевого сдвига проводится следующим образом.
  • - Собрать схему измерений в соответствии с рис.9.1.

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

  • - Установить датчик ДБ2 в устройство юстировочное ВИЦЕ.442269.003 (УЮ) до соприкосновения с диском (см. рис.9.2).

  • - Установить начальный зазор в соответствии с требованиями табл.9.3 в зависимости от типа датчика. При этом показание индикатора БКИ должно соответствовать «0000» мкм, на вертикальной полосовой шкале светящийся столбик должен находиться около риски «0».

  • - Установить зазор на УЮ, соответствующий нижнему пределу диапазона измерения. По индикатору БКИ наблюдать величину осевого смещения SH3m i , соответствующую изменению зазора на УЮ с учетом знака. При помощи вольтметра В7-27А определить выходной сигнал канала устройства по постоянному току. Измерения произвести не менее, чем в пяти точках диапазона измерения, включая нижний и верхний пределы диапазона измерений. Рекомендуемые точки измерения приведены в табл.9.3-9.8.

Таблица 9.3

Тип

датчика

Диапазон измерения, мм

Началь-ный зазор, мм

Порядковый номер, i

1

2

3     1     4

5

6

7

8

9

Осевое смещение S^mpi / Зазор Н на УЮ, мм       /     мм

ДБ2-04

±0,25

0,75

-0,25/

0,50

-0,15/

0,60

0,10/

0,65

0,05/

0,70

000/

0,75

0,05/

0,80

0,10/

0,85

0,15/

0,90

0,25/

1,00

Перемещение в осевом направлении на БКИ, мм, S^m ;

-0,25

-0,15

-0,10

-0,05

0

0,05

0,10

0,15

0,25

Выходной    сигнал    по

постоянному току, мА, J контр i

4

6

8

10

12

14

16

18

20

4277-003-95218262-2020 МП9

Лист

Часть 9

Канал осевого сдвига ОС

3

Схема проверки выходного сигнала
  • 1 - датчик;

  • 2 - блок измерительный;

  • 3 - кабель-удлинитель;

  • 4 - кабель выходной;

  • 5 - кабель питания.

Рис.9.1

4277-003-95218262-2020 МП9

Лист

Часть 9

Канал осевого сдвига ОС

4

Схема установки датчика на УЮ для канала ОС
  • 1 - датчик;

  • 2 - устройство юстировочное;

  • 3 - образец металла.

Рис.9.2

4277-003-95218262-2020 МП9

Лист

Часть 9

Канал осевого сдвига ОС

5

Таблица 9.4

Тип

Диапазон измере-

Началь-ный

Порядковый номер, i

1 1 2

з

4

5

6

7

8

9

датчика

НИЯ, мм

зазор, мм

Осевое смещение S^mpi / Зазор Н мм       /     мм

на УЮ,

ДБ2-05

±0,5

1,0

-0,5/

0,5

-0,75/

0,75

-0,50/

1,0

-0,25/

1,25

000/

1,50

0,25/

1,75

0,50/

2,00

0,75/

2,25

1,0/

2,50

Перемещение   в   осевом

направлении на БКИ, мм, Бизм i

-1,0

-0,75

-0,50

-0,25

0

0,25

0,50

0,75

1,0

ДБ2-08

±1

1,5

-1,0/

-0,75/

-0,50/

-0,25/

000/

0,25/

0,50/

2,00

0,75/

1,0/

0,5

0,75

1,0

1,25

1,50

1,75

2,25

2,50

Перемещение   в   осевом

направлении на БКИ, мм, Бнзм i

-1,0

-0,75

-0,50

-0,25

0

0,25

0,50

0,75

1,0

Выходной    сигнал    по

постоянному току, мА,

J контр i

4

6

8

10

12

14

16

18

20

Таблица 9.5

Тип

Диапазон измере-

Началь-ный

Порядковый номер, i

1

2

з

4

5

6

7

8

9

10

И

датчика

НИЯ, мм

зазор, мм

Осевое смещение мм

Бконтр i /

/ Зазор Н на УЮ, мм

ДБ2-08

±1,5

2,0

-1,5/

0,5

-1,2/

0.8

-0,9/

1,1

-0,6/

1,4

-0,3/

1,7

000/ 2,0

0.3/

2,3

0,6/

2,6

0,9/

2,9

1,2/

3,2

1,5/

3,5

Перемещение   в   осевом

направлении на БКИ, мм, Бизм i

-1,5

-1,2

-0,9

-0,6

-0,3

0

0,3

0,6

0,9

1,2

1,5

Выходной    сигнал    по

постоянному току, мА, J контр i

4

5,6

7,2

8,8

10,4

12

13,6

15,2

16,8

18,4

20,0

Таблица 9.6

Тип

Диапазон измере-

Началь-ный

Порядковый номер, i

1

2

з

4

5

6

7

8

9

датчика

НИЯ, мм

зазор, мм

Осевое смещение SKompi / Зазор Н мм       /     мм

на УЮ,

ДБ2-12

±2

2,5

-2,0/

0,50

-1,5/

1,0

-1,0/

1,5

-0,5/

2,0

000/

2,5

0,5/

3,0

1,0/

3,5

1,5/

4,0

2,0/

4,50

Перемещение в осевом направлении на БКИ, мм, Бизи;

-2,0

-1,5

-1,0

-0,5

0

0,5

1,0

1,5

2,0

Выходной     сигнал     по

постоянному току, мА,

J контр 1

4

6

8

10

12

14

16

18

20

4277-003-95218262-2020 МП9

Лист

Часть 9

Канал осевого сдвига ОС

6

Таблица 9.7

Тип датчика

Диапазон измерения, мм

Началь-ный зазор, мм

Порядковый номер, i

1 1 2

3

4    |    5

6

7

8

9

Осевое смещение S^mpi / Зазор Н на УЮ, мм       /     мм

ДБ2-18

±4

4,5

-4,0/

0,5

-3,0/

1,5

-2,0/

2,5

-1,0/

3,5

000/

4,5

1,0/

5,5

2,0/

6,5

3,0/

7,5

4,0/

8,5

Перемещение в осевом направлении на БКИ, мм, SraMi

-4,0

-3,0

-2,0

-1,0

0

1,0

2,0

3,0

4,0

Выходной    сигнал    по

постоянному току, мА, J контр 1

4

6

8

10

12

14

16

18

20

Таблица 9.8

Тип

Диапазон измере-

Началь-ный

Зорядковый номер, i

1

2

3

4

5

6

7

8

9

10

И

датчика

НИЯ, мм

зазор, мм

Осевое смещение

мм

Бконтр i /

/ Зазор Н на УЮ, мм

ДБ2-26

±5,0

5,5

-5,0/

0,5

-4,0/

1,5

-3,0/

2,5

-2,0/

3,5

-1,0/

4,5

000/

5,5

1,0/

6,5

2,0/

7,5

3,0/

8.5

4,0/

9,5

5,0/

10,5

Перемещение   в   осевом

направлении на БКИ, мм, Sh3M >

-5,0

-4,0

-3,0

-2,0

-1,0

0

1,0

2,0

3,0

4,0

5,0

Выходной     сигнал     по

постоянному току, мА, J контр i

4

5,6

7,2

8,8

10,4

12

13,6

15,2

16,8

18,4

20,0

Основную абсолютную погрешность измерения выходного сигнала определить для каждого значения измеряемого параметра.

- для цифрового индикатора:

6s I   Sh3m i

контр i,

(9-1)

где            SH3M i - показания цифрового индикатора при i-том значении измеряемого

параметра;

Sконтр i - контрольное значение измеряемого параметра в i-той точке.

- для выхода по постоянному току:

(Jизм i " J контр i )*( Seepx пр ” Shhxh пр ) 5ji =..................................................,

(9.2)

Jверх пр. " Знижн.пр

где

J ИЗМ I

Jконтр i “

Jeepx пр . “ Знижн.пр “

Seepx пр. ■ Знижн.пр “

измеренное значение выходного сигнала по постоянному току при i-том значении измеряемого параметра, мА;

контрольное значение измеряемого параметра, мА; диапазон измерения заданного параметра, равный 16 мА; диапазон измерения смещения, мм.

Устройство считается выдержавшим испытание, если основная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

4277-003-95218262-2020 МП9

Лист

Часть 9

Канал осевого сдвига ОС

7

  • 9.4.2 Проверка коэффициента преобразования для канала осевого сдвига проводится по схеме рис. 9.1 по следующей методике.

  • ■  Установить датчик ДБ2 в устройство юстировочное ВИЦЕ.442269.003.

  • ■  Установить датчик в положение, соответствующее нижней границе диапазона измерений (см. табл.9.3-9.8) в зависимости от типа датчика.

  • ■  Измерить выходной сигнал при помощи вольтметра В7-27А в режиме постоянного тока.

■ Вращая ручку микровинта юстировочного устройства, установить датчик в точку, соответствующую верхней границе диапазона измерений, и повторить измерение.

Определить коэффициент преобразования измерительного канала по формуле:

J изм.верх «1измнижн

верх, гр

-S

нижн. гр.

(9.3)

где

JiBMBepx - измеренное значение выходного сигнала по постоянному току при верхней границе диапазона измерения, мА;

Дизмнижн - измеренное значение выходного сигнала по постоянному току при нижней границе диапазона измерения. мА;

$верх. гр - верхняя граница диапазона измерения, мм;

Бнижн. гр - нижняя граница диапазона измерения, мм.

Значение коэффициента преобразования измерительного канала должно соответствовать требованиям эксплуатационной документации.

ВНИМАНИЕ ! При проверке коэффициента преобразования учтите, что выходной сигнал устройства выполнен гальванически изолированным от «общей» земли.

9.4.3. Проверку срабатывания защит каналов осевого сдвига проводить следующим образом.

Собрать схему измерений в соответствии с рис.9.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

Датчик установить на юстировочное устройство в соответствии с рис.9.2. Установить номинальный зазор и плавно перемещая датчик в сторону нижней границы измерения, наблюдать срабатывание сигнализации. Затем повторить указанные операции для верхней границы измерений. При этом следует учитывать время задержки для срабатывания аварийной сигнализации.

Определить погрешность срабатывания сигнализации по формуле

Зсигн " Зном.сигн

* 100 ,

(9.4)

Shom.chth

4277-003-95218262-2020 МП9

Лист

Часть 9

Канал осевого сдвига ОС

8

где          S сигн - показания индикатора БКИ при срабатывании сигнализации, мм;

Shom сиги - порог срабатывания сигнализации, мм.

Погрешность срабатывания сигнализации должна соответствовать требованиям эксплуатационной документации.

Учитывая, что в устройстве выполнены 4 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

9.4. Заполнить протокол испытаний в соответствии с табл.9.9.

Таблица 9.9

СВКА 2/21

зав.№

Канал

1.

Основная погрешность, %

2.

Коэффициент преобразования, мА/мм

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

уровень 4

4277-003-95218262-2020 МП9

Лист

Часть 9

Канал осевого сдвига ОС

9

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ 4277-006-07515339-2020 МП

Часть 10. Канал скорости вращения ТХ

СВКА 2/22

4277-003-95218262-2020 МП10

2020

10.1 Операции поверки
  • 10.1.1 При проведении первичной и периодической поверок канала скорости вращения ТХ СВКА 2/22 выполняют операции, указанные в таблице 10.1.

Таблица 10.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1. Проверка сопротивления изоляции в нормальных условиях

10.3.1

Да

Да

2 Проверка функционирования

10.3.2

Да

Да

Определение метрологических характеристик

3    Проверка   основной    абсолютной

погрешности измерения скорости вращения

10.4.1

Да

Да

5 Проверка погрешности срабатывания сигнализации

10.4.2

Да

Да

10.2 Средства поверки
  • 10.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 10.2.

Таблица 10.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

10.4.1-10.4.2

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

10.4.1-10.4.2

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ±0,003] А

10.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

10.4.1-10.4.2

Комплексный стенд КСВД-1

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

10.4.1

Осциллограф двухлучевой С1-96

ЮТ2.044.011 ТУ Погрешность ± 3 %

  • 10.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

    4277-003-95218262-2009 МП 10

    Лист

    Часть 10

    Канал скорости вращения ТХ

    2

  • 10.3 Опробование

10.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма "-") и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 10.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать пункт «Проверка», номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

  • 10.4 Определение метрологических характеристик

  • 10.4.1. Проверку основной погрешности измерения скорости вращения проводить следующим образом.

Проверка канала ТХ проводится в двух режимах".
  • 1) измерение скорости вращения вала;

  • 2) контроль прохождения начального углового положения вала.

10.4.1.1. Проверка диапазона измерения скорости вращения

Проверку диапазона измерения скорости вращения произвести следующим образом.

Собрать схему измерения в соответствии с рис. 10.1.

Установить датчик на комплексном стенде с начальным зазором в соответствии с требованиями табл. 10.3 (см. рис. 10.2).

Включить питание стенда и провести измерения скорости вращения вала не менее, чем в пяти точках из диапазона измерения 2... 10000 об/мин. В качестве контрольного канала использовать показания цифрового индикатора стенда от встроенного фотодатчика. Рекомендуемые точки измерения представлены в таблице 10.3.

4277-003-95218262-2009 МП 10

Лист

Часть 10

Канал скорости вращения ТХ

3

Схема проверки выходного сигнала канала ТХ

'ВЫХОД ОС

Цепь

Конт

J=ck гр

1

Общий гр

18

“24 В’ (220 В)

к сети питания

цепь

Выход имп

Общий

Цепь

Конт

-220 В

1

+24 В

2

ОВ

3

-220 В

4

  • 1 - датчик;

  • 2 - блок измерительный;

  • 3 - кабель-удлинитель;

4, 5 - кабели выходные;

6 - кабель питания.

Рис.10.1

4277-003-95218262-2009 МП 10

Лист

Часть 10

Канал скорости вращения ТХ

4

Схема установки датчика канала ТХ на стенде
  • 1 - датчик;

  • 2 - стенд;

  • 3 - метка (паз или выступ).

Рис.10.2

4277-003-95218262-2009 МП 10

Лист

Часть 10

Канал скорости вращения ТХ

5

Таблица 10.3

Диапазон измерений

1

2

3

4

5

6

Но = 1,5 мм для ДБ2-08 или Но = 2,5 мм для ДБ2-12

2...10000

об/мин

2

100

1000

2000

5000

10000

на ЦИ

об/мин

2

100

1000

2000

5000

10000

Выход J=

мА

4,003

4,016

5,6

7,2

12,0

20,00

Длительность импульса и амплитуда контролируются по экрану осциллографа.

Вычислить основную абсолютную погрешность измерительного канала для индикатора БКИ по формуле

5Ni=Ni-No6P.i ,                                     (Ю.1)

где          Ni - показания цифрового индикатора измерительного канала тахометра

при i-ом значении измеряемого параметра, об/мин;

Noop i - значение измеряемого параметра по стробоскопу, об/мин.

Основная погрешность для выхода по постоянному току вычисляется по формуле

(Jibmi " J контр i )*( N верх пр. ~ Ицижнпр)

5ji =..................................................,               (Ю.2)

J верх пр. “ Знижн.пр

где          Jn3Mi - измеренное значение выходного сигнала по постоянному току при

i-том значении измеряемого параметра, мА;

JxoHTpi - контрольное значение измеряемого параметра, мА;

Jeepx пР - Jhhxh пР - диапазон измерения заданного параметра, равный 16 мА.

Устройство считается выдержавшим испытание, если основная погрешность измерительного канала устройства соответствует требованиям эксплуатационной документации.

Яр имечание- Допускается измерения скорости вращения проводить в произвольно выбранных точках, равномерно распределенных в диапазоне измерения. Основная погрешность определяется аналогично, а контрольные значения аналоговых сигналов вычисляются по формуле

N o6p.i * (Зверхн.гр " 1нижнгр. )

(10.3)

Л=контр I ~------------------------------------- + Знижн.гр, ,

Neepx пр. ” Nni^H.np

где

Jконтр i

JieepxH.rp.

Звнижн.гр.

выходной сигнал по постоянному току (контрольное значение) в i-той точке, мА;

выходной  сигнал  измерительного  канала  при  верхней  границе

диапазона измерения, мА;

выходной  сигнал  измерительного  канала  при  нижней  границе

диапазона измерения, мА;

диапазон измерения заданного параметра, об/мин.

Neepx пр.

" NnH»li rip

4277-003-95218262-2009 МП 10

Лист

Часть 10

Канал скорости вращения ТХ

6

10.4.1.2 Контроль прохождения начального углового положения вала Контроль прохождения начального углового положения вала производится по следующей методике.

Собрать схему рис. 10.1 и установить датчик на комплексном стенде с начальным зазором в соответствии с требованиями табл. 10.3. Подключить импульсный выход канала ТХ (Вых.иИмп.) к двухлучевому осциллографу (канал 1).

Торец вала освещать стробоскопом. Импульс поджига лампы стробоскопа подать на канал 2 двухлучевого осциллографа.

Включить питание стенда и при вращении вала (~ 10...60 об/мин) наблюдать импульсы на экране осциллографа. Изменяя частоту и фазу управляющих импульсов, установить мнимую картинку совпадения метки вала и торца датчика.

Измерить время At между началом обоих импульсов и вычислить погрешность фиксации начального положения вала по формуле:

At

Ф =----------* 360,                                 (108.4)

Т

где Т - период вращения вала, сек.

Устройство считается выдержавшим испытание, если погрешность фиксации начального положения вала для измерительного канала устройства соответствует требованиям эксплуатационной документации.

10.4.3 Проверку срабатывания сигнализации устройства проводить по следующим образом.

Установить датчик на комплексном стенде (см. рис. 10.2).

Медленно изменяя скорость вращения вала, наблюдать, при каком значении происходит срабатывание уставки. При этом должно произойти срабатывание релейных выходов и на каждом блоке измерительном должен загореться соответствующий индикатор.

Определить погрешность срабатывания сигнализации по формуле

сиги

ном.сиги

(Ю.5)

ном.сиги

где          Schph- показания индикатора БКИ при срабатывании сигнализаци, об/мин;

Бном сигн- порог срабатывания сигнализации, об/мин.

Учитывая, что в устройстве выполнены 3 уровня срабатывания сигнализации, повторить указанные операции для всех уровней порогов срабатывания сигнализации, указанных в паспорте.

Результаты проверок занести в протокол испытаний (см. табл. 10.4).

4277-003-95218262-2009 МП10

Лист

Часть 10

Канал скорости вращения ТХ

7

10.4.4 Заполнить протокол испытаний в соответствии с табл. 10.4.

Таблица 10.4

СВКА 2/22

Канал

зав.№

1.

Основная погрешность, %

2.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

4277-003-95218262-2009 МП 10

Лист

Часть 10

Канал скорости вращения ТХ

8

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 11. Канал относительного виброперемещения ОВ

СВКА 2/23

4277-003-95218262-2020 МП11

2020

11.1 Операции поверки
  • 11.1.1 При проведении первичной и периодической поверок канала относительного виброперемещения ОВ СВКА 2/23 выполняют операции, указанные в таблице 11.1.

Таблица 11.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1. Проверка сопротивления изоляции в нормальных условиях

11.3.1

Да

Да

2 Проверка функционирования

11.3.2

Да

Да

Определение метрологических характеристик

3 Проверка основной относительной погрешности измерения вибропараметра

11.4.1

Да

Да

4 Проверка неравномерности АЧХ в рабочем диапазоне частот

11.4.2

Да

Да

5 Проверка погрешности срабатывания

11.4.3

Да

Да

сигнализации

11.2 Средства поверки
  • 11.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 11.2.

Таблица 11.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

11.4.1-11.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

11.4.1-11.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

11.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

11.4.1-11.4.3

Комплексный стенд КСВД-1

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

11.4.1

Устройство юстировочное

ВИЦЕ.442269.003

Погрешность ±3 мкм

11.4.2

Имитатор виброперемещения

ВИЦЕ.442269.001

Рабочий диапазон частот 0... 100000 Гц Погрешность ± 0,5 %

4277-003-95218262-2009 МП11

Лист

Часть 11

Канал относительного виброперемещения ОВ

2

  • 11.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

  • 11.3 Опробование

11.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 11.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать пункт «Проверка», номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

  • 11.4 Определение метрологических характеристик

  • 11.4.1.  Проверку основной погрешности измерения вибропараметра устройства проводить следующим образом.

Проверка канала ОВ проводится в двух режимах:
  • 1)    измерение статического зазора с учетом знака;

  • 2)    измерения виброперемещения.

11.4.1.1. Проверка диапазона измерения статического зазора

Собрать схему измерения в соответствии с рис.11.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

На блоке БКИ выбрать необходимый канал.

Установить датчик ДБ2 в устройство юстировочное ВИЦЕ.442269.003 (УЮ) до соприкосновения с диском (см. рис.11.2).

Установить зазор на УЮ, соответствующий нижнему пределу диапазона измерения. По индикатору БКИ наблюдать величину осевого смещения SH3m i, соответствующую изменению

4277-003-95218262-2009 МП11

Лист

Часть 11

Канал относительного виброперемещения ОВ

3

Схема проверки выходного сигнала
  • 1 - датчик;

  • 2 - блок измерительный;

  • 3 - кабель-удлинитель;

  • 4 - кабель выходной;

  • 5 - кабель питания.

Рис.11.1

4277-003-95218262-2009 МП11

Лист

Часть 11

Канал относительного виброперемещения ОВ

4

Схема установки датчика на УЮ для канала ОВ
  • 1 - датчик;

  • 2 - устройство юстировочное;

  • 3 - образец металла.

Рис. 11.2

4277-003-95218262-2009 МП11

Лист

Часть 11

Канал относительного виброперемещения ОВ

5

зазора на УЮ с учетом знака. При помощи вольтметра В7-27А определить выходной сигнал канала устройства по постоянному току. Измерения произвести не менее, чем в пяти точках диапазона измерения, включая нижний и верхний пределы диапазона измерений. Рекомендуемые точки измерения приведены в табл.11.3.

Таблица 11.3

Диапазон измерений

1

2

3

4

5

6

7

8

9

-1...+1

мм

-1,0

-0,75

-0,5

0,25

0

0,25

0,5

0,75

1,0

на УЮ

мм

0,5

0,75

1,0

1,25

1,5

1,75

2,0

2,25

2,5

-2...+2

мм

-2,0

-1,5

-1,0

0,5

0

0,5

1,0

1,5

2,0

на УЮ

мм

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

4,5

-5...+5

мм

-5,0

-3,75

-2,5

-1,25

0

1,25

2,5

3,75

5,0

на УЮ

мм

0,5

1,75

3,0

4,25

5,5

6,75

8,0

9,25

10,5

Выход Umn

в

0

0,625

1,25

1,875

2,50

3,125

3,75

4,375

5,0

Выход J=

мА

4,0

6,0

8,0

10,0

12,0

14,0

16,0

18,0

20,0

Основную погрешность измерительного канала определить по формулам

- для цифрового индикатора'.

§Si = Sh3m i “ S контр i,                                   (11-1)

где            Sn3Mi - показания цифрового индикатора при i-том значении измеряемого

параметра;

Skohtpi - контрольное значение измеряемого параметра в i-той точке.

- для выхода по напряжению:

(U изм 1  “ О контр 1 )*( Ssepx пр “ Ьнижн.пр )

Sji =..................................................,                         (11.2)

Ueepxnp. “ Снижи.пр

где          Пизм! - измеренное значение выходного сигнала по постоянному току при

i-том значении измеряемого параметра, В;

иКонтР1 - контрольное значение измеряемого параметра, В;

Сверх пр. “ Снижи пр - диапазон измерения заданного параметра, равный 5 В;

Seepx пр - Знижн.пр - диапазон измерения смещения, мм.

Устройство считается выдержавшим испытание, если основная абсолютная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

11.4.1.2. Проверка диапазона измерения виброперемещения

Собрать схему измерения в соответствии с рис. 11.1.

Установить датчик на стенде в рабочем положении (рис. 11.3) с начальным зазором Но в соответствии с требованиями табл. 11.4-11.7.

Подключить выходной кабель к измерительным приборам.

Задать виброперемещение на частоте 160 в соответствии с требованиями табл. 11.4-11.7.

4277-003-95218262-2009 МП11

Лист

Часть 11

Канал относительного виброперемещения ОВ

6

Схема установки датчиков канала ОВ на стенде

3 - стенд

Рис. 11.3

4277-003-95218262-2009 МП11

Лист

Часть 11

Канал относительного виброперемещения ОВ

7

Таблица 11.4

Диапазон измерений

ДБ2-08

1

2

3

4

5

6

Но = 1,5 мм

0...125

мкм

0

25

50

75

100

125

на ЦИ БКИ

мкм

0

25

50

75

100

125

ВЫХОД Umn

В ампл

0

0,0625

0,125

0,1875

0,25

0,3125

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

0...250

мкм

0

50

100

150

200

250

на ЦИ БКИ

мкм

0

50

100

150

200

250

Выход Uuin

В ампл

0

0,125

0,25

0,375

0,5

0,625

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

Таблица 11.5

Диапазон измерений

ДБ2-12

1

2

3

4

5

6

Но = 2,5 мм

0...500

мкм

0

100

200

300

500

500

на ЦИ БКИ

мкм

0

100

200

300

500

500

ВЫХОД Umn

В ампл

0

0,25

0,50

0,75

1,00

1,25

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

Таблица 11.6

Диапазон измерений

ДБ2-12

1

2

3

4

5

6

Но = 2,5 мм

0...1000

мкм

0

200

400

600

800

1000

на ЦИ БКИ

мкм

0

200

400

600

800

1000

ВЫХОД Umn

В ампл

0

0,25

0,50

0,75

1,00

1,25

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

Таблица 11.7

Диапазон измерений

ДБ2-26

1

2

3

4

5

6

Но = 5,5 мм

0...2000

мкм

0

400

800

1200

1600

2000

на ЦИ БКИ

мкм

0

400

800

1200

1600

2000

ВЫХОД Umn

В ампл

0

0,20

0,40

0,60

0,80

1,00

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

Замеры провести для каждого типа выходов в режиме измерения размаха и амплитудных значений.

4277-003-95218262-2009 МП11

Лист

Часть 11

Канал относительного виброперемещения ОВ

8

Одновременно контролировать выходной сигнал по цифровому выходу для размаха виброперемещения.

Определить основную относительную погрешность по ЦИ БКИ для выходов по постоянному току (размах) и по переменному напряжению (широкополосный выход).

Вычислить основную относительную погрешность для каждого типа выходов по формулам

- для выхода по напряжению

5ui-

*100%,

(П-3)

где U изм1 - выходной сигнал при i-ом значении измеряемого параметра. В;

Uoop.i - выходной сигнал, соответствующий значению параметра, измеренному индикатором ИЧ-4 и определенный по формуле 11.3, В.

Uo6p i

(U

верх гр

Uo)* So6p.i

(И.4)

верх гр

где Ueepx гр - выходной сигнал при верхней границе диапазона измерений, равный

5 В;

Uo - выходной сигнал при нижней границе диапазона измерений, равный

  • 1 В;

SBCpx гр - верхняя граница диапазона измерений, мм;

So6p.i - величина эксцентриситета оси, измеренная контрольный часовым индикатором, мм.

- для выхода по току

5jj=

*100%,

(11-5)

где

J изм i - выходной сигнал при i-ом значении измеряемого параметра, мА;

Jo6p i - выходной сигнал, соответствующий значению параметра, измеренному индикатором ИЧ-4 и определенный по формуле 11.5, В.

S

верх гр

(П-6)

где

Jeepxrp - выходной сигнал при верхней границе диапазона измерений, равный 20 мА;

Jo - выходной сигнал при нижней границе диапазона измерений, равный 4 мА;

Бверх гр - верхняя граница диапазона измерений, мм;

So6p.i - величина эксцентриситета оси, измеренная контрольный часовым индикатором, мм.

4277-003-95218262-2009 МП11

Лист

Часть 11

Канал относительного виброперемещения ОВ

9

Устройство считается выдержавшим испытание, если основная относительная погрешность по каждому каналу соответствует требованиям эксплуатационной документации и не превышает ±10%.

11.4.2 Проверку неравномерности АЧХ в рабочем диапазоне частот проводить следующим образом.

  • - Собрать схему измерений в соответствии с рис.11.1 и 11.4.

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

  • - Установить датчик в имитатор виброперемещения В ИЦЕ.442269.001 с начальным зазором, указанным в эксплуатационной документации и рис.11.5.

  • - Установить датчик отметки фазы на комплексном стенде с начальным зазором, указанным в эксплуатационной документации.

  • - Включить источник питания 3.

  • - Подключить вольтметр постоянного тока к выходному сигналу зазора по постоянному напряжению.

  • - Включить генератор 2 и установить частоту 160 Гц (базовая частота) и напряжение 0,05 В.

  • -  Изменяя напряжение на источнике питания, установить зазор по линейной горизонтальной шкале зазора на жидкокристаллическом индикаторе около нулевого значения.

  • - Изменяя напряжение генератора в пределах от 0 до 0,25 В, установить на индикаторе БКИ величину размаха, равную 60-80 % верхнего предела диапазона измерений. Записать показание размаха.

  • - Провести измерение уровня виброперемещения на частотах генератора 10, 31, 63, 125, 160, 250, 500, 1000 Гц. Значение напряжения генератора 3 поддерживать постоянным. Записать значения выходного сигнала измерительного канала по постоянному току и переменному напряжению.

Определить неравномерность АЧХ по формулам

для индикатора БКИ

Smax I " Sb

М = 201g...............,                                   (11.7)

Sb

где        Sb - показание величины размаха на базовой частоте (160 Гц), мкм;

Smax i - показание величины размаха на индикаторе БКИ, максимально отличающееся от значения на базовой частоте и соответствующее одному из значений ряда частот, мкм.

для выхода по напряжению (широкополосный выход)

Umax i “ UБ

М = 201g................. (11.8)

Ub-U нижн.гр

где       Ub - выходное напряжение измерительного канала по каждой компоненте на

базовой частоте (160 Гц), В;

Umax i - выходное напряжение для каждой составляющей, максимально отличающееся от значения выходного напряжения на базовой частоте и соответствующее одному из значений ряда частот, В;

Инижн гр - выходное напряжение на нижней границе диапазона измерения, В.

4277-003-95218262-2009 МП11

Лист

Часть 11

Канал относительного виброперемещения ОВ

10

Схема подключения имитатора виброперемещения
  • 1 - имитатор виброперемещения;

  • 2 - генератор сигналов низкочастотный ГЗ-122;

  • 3 - источник питания постоянного тока Б5-44;

UI - преобразователь переменного напряжения в постоянное В1-6

Рис. 11.4

Установка датчика в имитаторе виброперемещения
  • 1 - плата имитатора виброперемещения;

  • 2 - датчик;

  • 3 - катушка возбуждения;

  • 4 - корпус

Рис. 11.5

4277-003-95218262-2009 МП 11

Лист

Часть 11

Канал относительного виброперемещения ОВ

11

для выхода по току

max I

М = 201g---------------

(И.9)

Jb~ Знижн.гр.

где

Jb - выходной сигнал измерительного канала на базовой частоте (160 Гц), мА;

Jmaxi - выходной сигнал, максимально отличающийся от значения на базовой частоте и соответствующий одному из значений ряда частот, мА;

Jhhxh гр - выходной сигнал на нижней границе диапазона измерения, мА.

Устройство считается выдержавшим испытание, если неравномерность АЧХ, рассчитанная по формулам 11.7-11.9, соответствует требованиям эксплуатационной документации.

11.4.3 Проверку срабатывания сигнализации устройства проводить по следующим образом.

Установить датчик на комплексном стенде (см. рис.11.2).

Установить скорость вращения вала 2000...4000 об/мин.

Медленно изменяя уровень размаха виброперемещения, наблюдать, при каком значении происходит срабатывание уставки и сравнить ее с установленной потребителем. При этом должно произойти срабатывание релейных выходов и на каждом блоке измерительном должен загореться соответствующий индикатор.

Определить погрешность срабатывания сигнализации по формуле

6 min

Schth “ Бном.сигн ..................* 100 ,

(11.10)

ном.сиги

Schi-h- показания индикатора БКИ при срабатывании сигнализации, мкм; Бном.сигн - порог срабатывания сигнализации, мкм.

Учитывая, что в устройстве выполнены 3 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

Результаты проверок занести в протокол испытаний (см. табл.11.8).

4277-003-95218262-2009 МП11

Лист

Часть 11

Канал относительного виброперемещения ОВ

12

11.4.4 Заполнить протокол испытаний в соответствии с табл.11.8.

Таблица 11.8

СВКА 2/23

Канал

зав..

1.

Основная погрешность, %

2.

Неравномерность АЧХ, дБ

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

4277-003-95218262-2009 МП 11

Лист

Часть 11

Канал относительного виброперемещения ОВ

13

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ 4277-003-95218262-2020 МП

Часть 12. Канал искривления вала ИВ

СВКА 2/24

4277-003-95218262-2020 МП12

2020

12.1 Операции поверки
  • 12.1.1 При проведении первичной и периодической поверок канала искривления вала ИВ СВКА 2/24 выполняют операции, указанные в таблице 12.1.

Таблица 6.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1. Проверка сопротивления изоляции в нормальных условиях

12.3.1

Да

Да

2 Проверка функционирования

12.3.2

Да

Да

Определение метрологических характеристик

3   Проверка основной относительной

погрешности измерения вибропараметра

12.4.1

Да

Да

4 Проверка неравномерности АЧХ в рабочем диапазоне частот

12.4.2

Да

Да

5 Проверка погрешности срабатывания сигнализации

12.4.3

Да

Да

12.2 Средства поверки
  • 12.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 12.2.

Таблица 12.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

12.4.1-12.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0.08 % .

12.4.1-12.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В: ток [(0-0,5) ± 0,003] А

12.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

12.4.1-12.4.3

Комплексный стенд КСВД-1

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

12.4.2

Имитатор виброперемещения

ВИЦЕ.442269.001

Рабочий диапазон частот 0... 100000 Гц Погрешность ± 0,5 %

4277-003-95218262-2020 МП 12

Лист

Часть 12

Канал искривления вала ИВ

2

  • 12.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

  • 12.3 Опробование

12.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 12.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать пункт «Проверка», номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

  • 12.4 Определение метрологических характеристик

  • 12.4.1. Проверку основной погрешности измерения вибропараметра устройства проводить следующим образом.

Канал измерения искривления вала выполнен как двухкомпонентный и включает канал виброперемещения и канал фазоотметчика. Схема измерения для канала ИВ показана на рис.12.1.

Проверка канала ИВ проводится в двух режимах:
  • 1) измерение эксцентриситета оси вала в режиме валоповорота (изменения зазора за один оборот при скорости вращения вала 3...4 об/мин);

  • 2) измерение эксцентриситета оси вала в режиме контроля виброперемещения (изменения зазора за один оборот при скорости вращения вала более 100 об/мин).

ВНИМАНИЕ ’ Технические характеристики канала ИВ проверяются только при наличии импульсного сигнала с датчика тахометра (вращении вала комплексного стенда).

4277-003-95218262-2020 МП 12

Лист

Часть 12

Канал искривления вала ИВ

3

Схема проверки выходного сигнала канала ИВ

к сети липачцч

L/Sfib

Jtf

1

и

Общий гр

18

■24 В'<220 В}

IMi

town

яов

1

♦248

2

OS

3

220В

4

1,2 -

датчик;

7 -

кабель БИ ТХ-БИ ИВ;

3,4 -

блоки измерительные (ИВ, ТХ);

8 -

кабель выходной;

5,6 -

кабель-удлинитель;

9 -

кабель питания.

Рис.12

.1

4277-003-95218262-2020 МП 12

Лист

Часть 12

Канал искривления вала ИВ

4

12.4.1.1. Проверка диапазона измерений эксцентриситета оси вала в режиме валоповорота

Проверку диапазона измерения эксцентриситета оси вала в режиме валоповорота (изменения зазора за один оборот) проводить по следующей методике.

Установить датчики виброперемещения и тахометра на комплексном стенде с начальным зазором 1,5 мм.

Провернуть вал на 2 оборота со скоростью вращения 3-4 об/мин.

По индикатору БКИ наблюдать величину эксцентриситета оси вала (изменение зазора за один оборот).

Вынуть датчик виброперемещения из крепежного механизма и на его место установить индикатор часовой ИЧ-4.

Провернуть вал на один оборот и определить биение вала за один оборот. Показания индикатора должны совпасть с показаниями БКИ. Выходные аналоговые сигналы контролировать при помощи мультиметра В7-27А.

Вычислить основную относительную погрешность для каждого типа выходов по формулам

- для выхода по напряжению

(12.1)

где UmMi - выходной сигнал при i-ом значении измеряемого параметра, В;

Побр i - выходной сигнал, соответствующий значению параметра, измеренному индикатором ИЧ-4 и определенный по формуле 12.2, В.

(12.2)

где Ueepxrp - выходной сигнал при верхней границе диапазона измерений, равный 5 В;

Uo - выходной сигнал при нижней границе диапазона измерений, равный 1В;

Sверх гр - верхняя граница диапазона измерений, мм;

So6p.i - величина эксцентриситета оси, измеренная контрольный часовым индикатором, мм.

- для выхода по току

(12.3)

где

J изм i - выходной сигнал при i-ом значении измеряемого параметра, мА;

4277-003-95218262-2020 МП 12

Лист

o6p.i

выходной сигнал, соответствующий значению параметра, измеренному индикатором ИЧ-4 и определенный по формуле 12.4, мА.

Схема установки датчиков канала ИВ на стенде
  • 1 - датчик виброперемещения;

  • 2 - датчик - фазоотметчик;

  • 3 - стенд

Рис. 12.2

4277-003-95218262-2020 МП 12

Лист

Часть 12

Канал искривления вала ИВ

6

(Jверх гр — Jo)* So6p.i Joop.i ———————— + Jo , Seepx rp

(12.4)

где Jaepxrp - выходной сигнал при верхней границе диапазона измерений, равный 20 мА;

Jo - выходной сигнал при нижней границе диапазона измерений, равный 4 мА;

SBepx гр - верхняя граница диапазона измерений, мм;

Sogp.i - величина эксцентриситета оси, измеренная контрольный часовым индикатором, мм.

Устройство считается выдержавшим испытание, если основная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

12.4.1.2. Проверка диапазона измерений эксцентриситета оси вала в режиме контроля виброперемещения

Проверку диапазона измерения эксцентриситета оси вала в режиме контроля виброперемещения при скорости вращения вала более 100 об/мин. проводить по следующей методике.

Установить датчики на комплексном стенде: датчик виброперемещения в положении измерения биения вала, датчик-фазоотметчик - для контроля оборотов (см. рис. 12.2).

Установить скорость вращения вала 2000...4000 об/мин.

Задать стенду перемещения в соответствии с требованиями табл. 12.3 и при каждом уровне измерить выходной сигнал измерительного канала по постоянному току, постоянному и переменному напряжению.

Таблица 12.3

Диапазон измерений

1

2

3

4

5

6

Но = 1,5 мм

0...0,5

мм

0

0,1

0,2

0,3

0,4

0,5

на БКИ

мм

0

0,1

0,2

0,3

0,4

0,5

Выход U~

В ампл

0

1,0

2,0

3,0

4,0

5,0

Выход J=

мА

4,0

7,2

10,4

13,6

16,8

20,00

Определить основную относительную погрешность по формулам 12.1, 12.3 для значений выходных параметров в соответствии с табл. 12.3.

Устройство считается выдержавшим испытание, если основная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

12.4.2 Проверку неравномерности АЧХ в рабочем диапазоне частот проводить следующим образом.

- Собрать схему измерений в соответствии с рис. 12.1 и 12.3.

4277-003-95218262-2020 МП12

Лист

Часть 12

Канал искривления вала ИВ

7

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

  • - Установить датчик в имитатор виброперемещения ВИЦЕ.442269.001 с начальным зазором, указанным в эксплуатационной документации и рис. 12.4.

Схема подключения имитатора виброперемещения
  • 1 - имитатор виброперемещения;

  • 2 - генератор сигналов низкочастотный ГЗ-122;

  • 3 - источник питания постоянного тока Б5-44;

U1 - преобразователь переменного напряжения в постоянное В1-6

Рис. 12.3

Установка датчика в имитаторе виброперемещения
  • 1 - плата имитатора виброперемещения;

  • 2 - датчик;

  • 3 - катушка возбуждения;

  • 4 - корпус

    4277-003-95218262-2020 МП 12

    Лист

    Часть 12

    Канал искривления вала ИВ

    8

Рис. 12.4

  • - Установить датчик отметки фазы на комплексном стенде с начальным зазором, указанным в эксплуатационной документации.

  • - Включить источник питания 3.

  • - Подключить вольтметр постоянного тока к выходному сигналу зазора по постоянному напряжению.

  • - Включить генератор 2 и установить частоту 160 Гц (базовая частота) и напряжение 0.05 В.

  • - Включить тумблер питания на выносном блоке питания комплексного стенда и задать скорость вращения вала в пределах 2000...4000 об/мин. На вертикальной шкале появится светящийся столбик, соответствующий установленному зазору.

  • - Изменяя напряжение на источнике питания, установить зазор около середины диапазона измерения (-3 В или 1,5 мм).

  • - Изменяя напряжение генератора в пределах от 0 до 0,25 В, установить на цифровой шкале величину размаха, равную 60-80 % верхнего предела диапазона измерений или (400 ± 20) мкм. Записать показание.

  • - Провести измерение уровня виброперемещения на частотах генератора 10, 31, 63, 125, 160, 250, 500 Гц и записать показания цифрового индикатора.

Определить неравномерность АЧХ по формулам

для индикатора БКИ

Smax i " Sb М = 201g...............,                                   (12.5)

Sb

где        Sb - показание величины размаха на базовой частоте (160 Гц), мкм;

Smax i - показание величины размаха на индикаторе БКИ, максимально отличающееся от значения на базовой частоте и соответствующее одному из значений ряда частот, мкм.

для выхода по напряжению (широкополосный выход)

Umax i “ Ub

М                  =         201g         .................

(12.6)

Ub инижн.гр.

где       Ub - выходное напряжение измерительного канала по каждой компоненте на

базовой частоте (160 Гц), В;

Umax i - выходное напряжение для каждой составляющей, максимально отличающееся от значения выходного напряжения на базовой частоте и соответствующее одному из значений ряда частот, В;

иНижн гр - выходное напряжение на нижней границе диапазона измерения, В.

4277-003-95218262-2020 МП12

Лист

Часть 12

Канал искривления вала ИВ

9

для выхода по току

М = 20lg

(12.7)

Jb-J

нижи.гр.

где         Jb - выходной сигнал измерительного канала на базовой частоте (160 Гц), мА;

Jmaxi - выходной сигнал, максимально отличающийся от значения на базовой частоте и соответствующий одному из значений ряда частот, мА;

•кижн.гр - выходной сигнал на нижней границе диапазона измерения, мА.

Устройство считается выдержавшим испытание, если неравномерность АЧХ, рассчитанная по формулам 12.5-12.7, соответствует требованиям эксплуатационной документации.

12.4.3 Проверку срабатывания сигнализации устройства проводить по следующим образом.

Установить датчики на комплексном стенде: датчик виброперемещения в положении измерения биения вала, датчик-фазоотметчик - для контроля оборотов (см. рис. 12.2).

Установить скорость вращения вала 2000...4000 об/мин.

Медленно изменяя уровень размаха виброперемещения, наблюдать, при каком значении происходит срабатывание уставки. При этом должно произойти срабатывание релейных выходов и на каждом блоке измерительном должен загореться соответствующий индикатор.

Определить погрешность срабатывания сигнализации по формуле

ScHTH “ БнОМ.СИГН

5 min            =      ------------------- *      100            ,

(12.8)

ShOM.CHTH

где          S сиги - показания индикатора БКИ при срабатывании сигнализации, мм;

Shom си™ - порог срабатывания сигнализации, мм.

Учитывая, что в устройстве выполнены 2 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

Результаты проверок занести в протокол испытаний (см. табл. 12.4).

4277-003-95218262-2020 МП 12

Лист

Часть 12

Канал искривления вала ИВ

10

12.4.4 Заполнить протокол испытаний в соответствии с табл. 12.4.

Таблица 12.4

СВКА 2/24

зав.№

Канал

1.

Основная погрешность. %

2.

Неравномерность АЧХ, дБ

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

4277-003-95218262-2020 МП 12

Лист

Часть 12

Канал искривления вала ИВ

И

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 13. Канал углового положения УП

СВКА 2/25

4277-003-95218262-2020 МП13

2020

13.1 Операции поверки
  • 13.1.1 При проведении первичной и периодической поверок углового положения УП СВКА 2/25 выполняют операции, указанные в таблице 13.1.

Таблица 13.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1 Проверка сопротивления изоляции в нормальных условиях

13.3.1

Да

Да

2 Проверка функционирования

13.3.2

Да

Да

Определение метрологических характеристик

3   Проверка   основной   относительной

погрешности измерения осевого сдвига

13.4.1

Да

Да

4 Проверка коэффициента преобразования

13.4.2

Да

Да

5 Проверка погрешности срабатывания сигнализации

13.4.3

Да

Да

13.2 Средства поверки
  • 13.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 13.2.

Таблица 13.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

13.4.1-13.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

13.4.1-13.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

13.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

13.4.1-13.4.3

Юстировочный механизм

ДШ.411.100.022

Погрешность ± 0,5 мм

  • 13.2.2. Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

    4277-003-95218262-2020 МП13

    Лист

    Часть 13

    Канал углового положения УП

    1

  • 13.3 Опробование

13.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока вторичного (клемма "±") и поочередно к клемме «±» и клемме «24 В». Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 13.4 Определение метрологических характеристик

13.4.1 Проверка выходного сигнала в диапазоне измерений и определение основной абсолютной погрешности для канала углового положения проводится следующим образом.

Собрать схему измерения в соответствии с рис. 13.1.

Установить датчик ДБУ в юстировочный механизм ДШ.411.100.022. Вращая ручку микровинта, наклонить штангу вниз в крайнее левое положение (см. рис.13.2), соответствующее нижнему пределу диапазона измерения. Определить величину выходного сигнала устройства по постоянному току Дизм ь Вращая ручку микровинта, поднять штангу и установить следующую точку измерения. Повторить измерение выходного сигнала.

Измерения произвести не менее, чем в пяти точках диапазона измерения, включая нижний и верхний пределы диапазона измерений. Рекомендуемые точки измерения приведены в табл. 13.3.

Таблица 13.3

Тип

датчика

Диапазон измерения, мм/м

Параметр

Порядковый номер, i

1

2

3

4

5

6

Наклон Skohtp i на Ю мм / м

м,

ДБУ

±2,5

УП

-2,5

-2,0

-1,5

-1,0

-0,5

0

ДБУ

±5,0

УП

-5,0

-4,0

-3,0

-2,0

-1,0

0

Показания индикатора БКИ, мм

-2,5

-2,0

-1,5

-1,0

-0,5

0

Выходной сигнал по постоянному току, мА,    J контр i

0

0,5

1,0

1,5

2,0

2,5

Тип

датчика

Диапазон измерения, мм/м

Параметр

п

орядковый номер, i

7

8

9

10

11

Наклон Бконтр i на ЮМ, мм / м

ДБУ

±2,5

УП

+0,5

+1,0

+ 1,5

+2,0

+2,5

ДБУ

±5,0

УП

+1,0

+2,0

+3,0

+4,0

+5,0

Показания индикатора БКИ, мм

+0,5

+1,0

+1,5

+2,0

+2,5

4277-003-95218262-2020 МП 13

Лист

Часть 13

Канал углового положения УП

2

Выходной сигнал по постоянному току, мА,    J контр i

13,6

15,2

16,8

18.4

20,0

Схема проверки выходного сигнала

Цепь

Конт

J гр

1

U игр

J

В7-38

1

-<е-(з)—«---------

2

Общий гр

18

”24 ВТ

Цепь

Конт

220 В

1

+24 В

2

__ГrA ..

к сети

ОВ

3

J

питания

220 В

4

ZZT

  • 1 - датчик;

  • 2 - блок измерительный;

  • 3 - кабель-удлинитель;

  • 4 - кабель выходной;

  • 5 - кабель питания.

Рис.13.1

4277-003-95218262-2020 МП 13

Лист

Часть 13

Канал углового положения УП

3

Часть 13

ипшэдэдшо

эянжэиэ<1и

30

г

■ч

| ушод

Канал углового положения УП

Рис.13.2

Основную абсолютную погрешность измерения выходного сигнала определить по формуле

- для выхода по току

5jj-

*100%,

(13.1)

где         J изм i - выходной сигнал при i-ом значении измеряемого параметра, мА;

Joop.i - выходной сигнал, соответствующий значению параметра, измеренному по контрольному уровню, мА.

Устройство считается выдержавшим испытание, если основная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

  • 13.4.2 Проверка коэффициента преобразования для канала теплового расширения проводится по схеме рис. 13.1 по следующей методике.

Установить датчик юстировочный механизм.

Наклонив штангу, установить датчик в положение, соответствующее нижней границе диапазона измерений.

Измерить выходной сигнал при помощи вольтметра В7-27А в режиме постоянного тока.

■ Поднять штангу и установить датчик в положение, соответствующее верхней границе диапазона измерений, и повторить измерение выходного сигнала.

Определить коэффициент преобразования измерительного канала по формуле:

J изм..верх Лизм нижн

(13.2)

Kj =----------------------------,

Seepx. гр ~ Shhxh гр

где

•1измверх - измеренное значение выходного сигнала по постоянному току при верхней границе диапазона измерения, мА;

1измнижн - измеренное значение выходного сигнала по постоянному току при нижней границе диапазона измерения, мА;

SBepx гр - верхняя граница диапазона измерения, мм;

Shh»h. гр - нижняя граница диапазона измерения, мм.

Значение коэффициента преобразования измерительного канала должно соответствовать требованиям эксплуатационной документации.

ВНИМАНИЕ ! При проверке коэффициента преобразования учтите, что выходной сигнал устройства выполнен гальванически изолированным от «общей» земли.

4277-003-95218262-2020 МП 13

Лист

Часть 13

Канал углового положения УП

5

13.4.3. Проверку срабатывания защит каналов осевого сдвига проводить следующим образом.

  • - Датчик установить на ЮМ в середину шкалы измерений.

  • - Подключить омметр к выходным контактам блока измерительного.

  • -  Медленно опуская штангу, наблюдать, при каком значении произойдет срабатывание порогов 1, 2 сигнализации на индикаторе БКИ.

Определить погрешность срабатывания сигнализации по формуле

ScurH ” Бном.сигн

min

100

(13.3)

Shom.chfh

где          Schi-h- показания индикатора БКИ при срабатывании сигнализации, мм/м;

Бном.сигн - порог срабатывания сигнализации, мм/м.

  • - Медленно поднимая штангу, наблюдать, при каком значении произойдет срабатывание порогов 3, 4 сигнализации на индикаторе БКИ.

  • - Определить погрешность срабатывания порогов 3, 4 сигнализации по формуле 13.3.

Учитывая, что в устройстве выполнены 4 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

Погрешность срабатывания сигнализации должна соответствовать требованиям эксплуатационной документации.

13.4.4. Заполнить протокол испытаний в соответствии с табл. 13.4.

Таблица 13.4

СВКА 2/25

зав.№

Канал

1.

Основная погрешность, %

2.

Коэффициент преобразования, мА/мм

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

уровень 4

4277-003-95218262-2020 МП 13

Лист

Часть 13

Канал углового положения УП

6

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 14. Канал виброскорости ВС

СВКА 2/26

4277-003-95218262-2020 МП14

2020

Часть 14

СВКА 2/26

14.1 Операции поверки
  • 14.1.1 При проведении первичной и периодической поверок канала виброскорости ВС СВКА 2/26 выполняют операции, указанные в таблице 14.1.

Таблица 14.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1. Проверка сопротивления изоляции в нормальных условиях

14.3.1

Да

Да

2 Проверка функционирования

14.3.2

Да

Да

Определение метрологических характеристик

3   Проверка   основной   погрешности

измерения виброускорения

14.4.1

Да

Да

4 Проверка неравномерности АЧХ в рабочем диапазоне частот

14.4.2

Да

Да

5 Проверка погрешности срабатывания сигнализации

14.4.3

Да

Да

14.2 Средства поверки
  • 14.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 14.2.

Таблица 14.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

14.4.1-14.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0.08 % .

14.4.1-14.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

14.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2.5 %; до 109 Ом

2.4.1; 2.4.3

Вибростенд переносной ВЗВ-1М

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

2.4.2

Вибростенд электродинамический ВЭДС-ЮА

ВЭДС-ЮА ТУ.

Диапазон частот до 5000 Гц.

Погрешность ± 3 %

4277-003-95218262-2009 МП 14

Лист

Часть 14

Канал виброскорости ВС

2

  • 14.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

  • 14.3 Опробование

14.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 14.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать пункт «Проверка», номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

  • 14.4 Определение метрологических характеристик

  • 14.4.1. Проверку основной погрешности измерения виброскорости устройства проводить следующим образом.

  • - Собрать схему измерений в соответствии с рис.14.1.

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

  • - Вибропреобразователь установить на вибростенде ВЗВ-1М с помощью крепежных винтов в рабочем положении (ось чувствительности должна совпадать с направлением вибрации) и подвергнуть виброскорости Vo6P.i в соответствии с требованиями табл. 14.3.

Таблица 14.3

i

1

2

3

4

5

6

7

8

9

Vo6p.i, мм/с

0,5

3

6

9

12

15

Vo6p.i, мм/с

1

3

5

10

15

20

25

Vo6p.i, мм/с

1,5

5

10

15

20

25

40

50

Vo6p.i5 Мм/с

3

10

15

20

30

40

50

75

100

4277-003-95218262-2009 МП 14

Лист

Часть 14

Канал виброскорости ВС

3

Схема проверки выходного сигнала
  • 1 - вибропреобразователь;

  • 2 - блок измерительный;

  • 3 - кабель-удлинитель;

  • 4 - кабель выходной;

  • 5 - кабель питания.

Рис.14.1

4277-003-95218262-2009 МП 14

Лист

Часть 14

Канал виброскорости ВС

4

Одновременно контролировать выходной сигнал по цифровому выходу.

Основную погрешность выходного сигнала для каждого значения измеряемого параметра определяют по показаниям индикатора БКИ в процентах по формуле

Vj - V o6p.i

§Ai=.............. *100,                                  (14.1)

V o6p.i

Vj- значение измеряемого параметра, мм/с;

где

V06p.i - значение i-oro входного сигнала, производимого образцовой виброустановкой, мм/с.

Для выхода по напряжению

Uj - U o6p.i

(14.2)

5и> =-------------- * 100,

U o6p.i

где            Ui- показания вольтметра на выходе устройства при i-ом значении

измеряемого параметра. В;

Uoop.i - значение i-oro входного сигнала, производимого образцовой виброустановкой, В.

Для выхода по постоянному току

(14.3)

где        Ji- показания миллиамперметра на выходе устройства при i-ом значении

измеряемого параметра, мА;

Jo - начальное значение тока. мА;

Joopi- значение i-oro входного сигнала, производимого образцовой установкой, мА.

Основная погрешность вычисляется для каждого типа выходов отдельно.

Устройство считается выдержавшим испытание, если основная относительная погрешность устройства соответствует требованиям эксплуатационной документации и не превышает ±5%.

14.4.2 Проверку неравномерности АЧХ в рабочем диапазоне частот проводить следующим образом.

4277-003-95218262-2009 МП 14

Лист

Часть 14

Канал виброскорости ВС

5

Собрать схему измерений в соответствии с рис. 14.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

На блоке БКИ выбрать необходимый канал.

Вибропреобразователь одного из каналов устройства установить на вибростенде ВЭДС-10А с помощью крепежных винтов в рабочем положении. Задать виброускорения с амплитудой А на различных частотах согласно табл. 14.3-14.5. При помощи вольтметра В7-38 определить выходной сигнал по выходам по постоянному току (J=) и переменному напряжению (U Шп) на указанных частотах.

На частотах 10 и 31 Гц допускается задавать виброускорение в 3 раза больше указанного в табл. 14.3, приведя при дальнейшем расчете измеряемое выходное напряжение к уровню, соответствующему 5 мм/с, по формуле 14.4.

ВЫХ            =            Пизм            /            3

(14.4)

Таблица 14.3

41

ГГц

10

31

64

125

250

500

800

1000

V, мм/с

А, м/с2

5,0

0,44

5,0

1,37

5,0

3,98

5,0

7,92

5,0

15,7

5,0

31,4

5,0

50,2

5,0

62,8

Таблица 14.4

42

ГГц

30

64

125

250

315

400

А, м/с2

1,35

3,98

7,92

15,7

19,8

25,1

Таблица 14.5

43

ГГц

2000

4000

6000

8000

10000

А, м/с2

125

251

375

502

627

Неравномерность амплитудно-частотной характеристики (АЧХ) канала, М, дБ, определить по формуле

- для выхода по напряжению

Ми

Umax

= 20

(14.5)

U64

где Иб4 - выходное напряжение канала устройства на частоте 64 Гц, В; Umax - выходное напряжение канала устройства, имеющее максимальное отклонение от напряжения U64, В.

- для выхода но постоянному току

max

-Jo

(14.6)

Mj

*

lg

4277-003-95218262-2009 МП 14

Лист

Часть 14

Канал виброскорости ВС

6

J64 - Jo

где

J64 - выходной сигнал канала устройства на частоте 64 Гц, мА;

Jmax - выходной сигнал канала устройства, имеющий максимальное отклонение от выходного сигнала на базовой частоте Jm, мА;

Jo - нулевой уровень выходного сигнала, равный 4 мА.

- для индикатора БКИ

Vmax

Mv=20 * lg--------

(14.7)

V64

где Уб4 - значение выходного сигнала на индикаторе БКИ на частоте 64 Гц, мм/с;

Vmax - значение выходного сигнала устройства на индикаторе БКИ. имеющее максимальное отклонение от значения выходного сигнала на базовой частоте Аб4, мм/с.

Устройство

рассчитанная по

считается выдержавшим испытание, если неравномерность АЧХ, формулам 14.5-14.7, соответствует требованиям эксплуатационной документации.

Проверку крутизны спада АЧХ устройства за границей рабочего диапазона частот проводить по схеме рис. 14.1 следующим образом.

Изменяя частоту вибростенда, определить частоту fB', на которой уровень выходного постоянного напряжения составляет 0,7 Г1б4. После чего определить выходное напряжение U на частоте 2fB'. Крутизну спада АЧХ определить по формуле

U

Men      =      20      *      lg

(14.8)

0,7 U64

Аналогично определить частоту fH', на которой уровень выходного напряжения составляет 0,7 Иб4 Определить выходное напряжение канала устройства U на частоте fH'/2 и вычислить крутизну спада АЧХ по формуле 14.8.

Устройство считается выдержавшим испытание, если крутизна спада за полосой пропускания, рассчитанная по формуле 14.8. соответствует требованиям эксплуатационной документации.

14.4.3 Проверку срабатывания сигнализации устройства проводить по следующим образом.

4277-003-95218262-2009 МП14

Лист

Часть 14

Канал виброскорости ВС

7

Собрать схему измерений в соответствии с рис. 14.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

Вибропреобразователь установить на вибростенде ВЗВ-1М с помощью крепежных винтов в рабочем положении. На одной фиксированной частоте из рабочего диапазона частот задать уровень вибрации, соответствующий 0,8*УНОм.сигн. Плавно повышая уровень вибрации и контролируя выходной сигнал измерительного канала, установить, при каком значении выходного сигнала произойдет срабатывание предупредительной и аварийной сигнализаций. При этом следует учитывать время задержки для срабатывания аварийной сигнализации.

Погрешность срабатывания порога сигнализации 5 Сигн, %, определить по формуле

У сигн “ У ном.сигн ...................* 100 ,

(14.9)

ном.сиги

где

У сигн - текущее значение вибропараметра при срабатывании порога сигнализации, мм/с;

У ном.сигн “ установленный порог срабатывания сигнализации для выбранного вибропараметра, мм/с.

Устройство считается выдержавшим испытание, если погрешность срабатывания сигнализации, рассчитанная по формуле 14.9, соответствует требованиям эксплуатационной документации.

Учитывая, что в устройстве выполнены 4 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

Указанные операции повторить для каждого канала устройства. Результаты занести в протокол испытаний (см. табл. 14.6).

14.4.4 Заполнить протокол испытаний в соответствии с табл.2.6.

Таблица 14.6

СВКА 2/26

Канал

зав..

1.

Основная погрешность, %

2.

Неравномерность АЧХ. дБ

3.

Погрешность срабатывания сигнализации, уровень 1

уровень 2

уровень 3

уровень 4

4277-003-95218262-2009 МП14

Лист

Часть 14

Канал виброскорости ВС

8

20

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ 4277-003-95218262-2020 МП

Часть 15. Канал абсолютной вибрации АВ

СВКА 2/27

4277-003-95218262-2020 МП15

2020

15.1 Операции поверки
  • 15.1.1  При проведении первичной и периодической поверок канала абсолютной вибрации АВ СВКА 2/27 выполняют операции, указанные в таблице 15.1.

Таблица 15.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодическо й поверке

Опробование

1 Проверка сопротивления изоляции в нормальных условиях

15.3.1

Да

Да

2 Проверка функционирования

15.3.2

Да

Да

Определение метрологических характеристик

3   Проверка   основной   погрешности

измерения вибропараметра

15.4.1

Да

Да

4 Проверка неравномерности АЧХ в рабочем диапазоне частот

15.4.2

Да

Да

5 Проверка погрешности срабатывания сигнализации

15.4.3

Да

Да

15.2 Средства поверки
  • 15.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 15.2.

Таблица 15.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

15.4.1-15.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

15.4.1-15.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0.003] А

15.3.1

Тераомметр Е6-13А

ЯЫ2.722.014ТУ

Погрешность ± 2,5 %; до 109 Ом

15.4.1; 15.4.3

Вибростенд переносной ВЗВ-1М

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

15.4.2

Вибростенд электродинамический

ВЭДС-10А

ВЭДС-ЮА ТУ.

Диапазон частот до 5000 Гц. Погрешность ± 3 %

  • 15.2.2 Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

  • 15.3 Опробование

15.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока питания (клемма и поочередно к контактам клеммника «24 В» блока вторичного. Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 15.3.2. Проверка функционирования в режиме контроля работоспособности проводится следующим образом.

Включить питание, в меню БКИ выбрать пункт «Проверка», номер соответствующего канала и проконтролировать наличие светового сигнала "НОРМА" на блоке контроля и соответствующей светодиодной сигнализации на блоке измерительном. Проверку повторить для каждого канала устройства.

При положительных результатах устройство признается работоспособным.

  • 15.4 Определение метрологических характеристик

  • 15.4.1. Проверку основной погрешности измерения вибропараметра устройства проводить следующим образом.

  • - Собрать схему измерений в соответствии с рис. 15.1.

  • - Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

  • - На блоке БКИ выбрать необходимый канал.

  • - Вибропреобразователь установить на вибростенде ВЗВ-1М с помощью крепежных винтов в рабочем положении (ось чувствительности должна совпадать с направлением вибрации) и подвергнуть воздействию вибрации на фиксированной частоте 64 Гц, выбрав из табл. 15.3-15.5 необходимые значения.

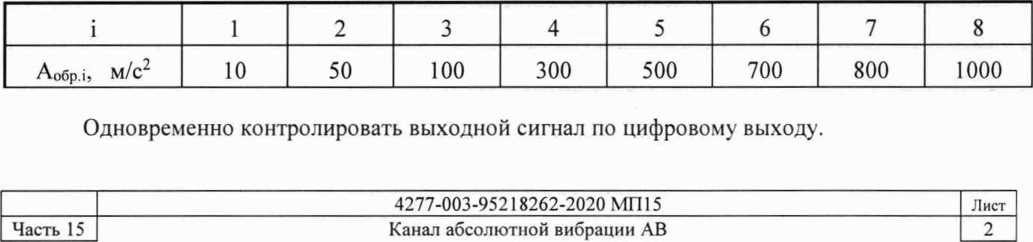

Таблица 15.3

Схема проверки выходного сигнала

Цепь

Конт

J гр

1

U игр

J

© ■■■

В7-38

1

2

Общий гр

18

я24 ВТ

Цепь

Конт

220 В

1

+24 В

2

к сети

ОВ

3

—1 J J

питания

220 В

4

ZT

  • 1 - вибропреобразователь;

  • 2 - блок измерительный;

  • 3 - кабель-удлинитель;

  • 4 - кабель выходной;

  • 5 - кабель питания.

Рис.15.1

Часть 15

'3-95218262-2020 МП 15 Канал абсолютной вибрации АВ

Лист

Таблица 15.4

i

1

2

3

4

5

6

7

8

9

Vo6p.i, мм/с

0,5

3

6

9

12

15

Vo6p.i, мм/с

1

3

5

10

15

20

25

Vo6p.i, мм/с

1,5

5

10

15

20

25

40

50

Vo6p.i, мм/с

3

10

15

20

30

40

50

75

100

Таблица 15.5

i

1

2

3

4

5

6

7

Soop.i, мкм

10

25

50

75

125

So6p.i, МКМ

15

50

100

150

200

250

So6p.i, МКМ

30

100

200

300

500

700

1000

Основную погрешность выходного сигнала для каждого значения измеряемого параметра определяют по показаниям индикатора БКИ в процентах по формуле

Vi -Vo6P.i

(15.1)

5Ai =-------------- * 100,

V o6p.i

Vj- значение измеряемого параметра (виброускорения или виброскорости где                или виброперемещения);

V06pл - значение i-oro входного сигнала, производимого образцовой виброустановкой.

Для выхода по напряжению

Uj - U o6p.i

(15.2)

5ui =.............. * 100,

U o6p.i

где            Ui- показания вольтметра на выходе устройства при i-ом значении

измеряемого параметра. В;

Uoop.i - значение i-oro входного сигнала, производимого образцовой виброустановкой, В.

Для выхода по постоянному току

Sji -

Jj ~ J oop i

* 100,

(15.3)

где        Jj- показания миллиамперметра на выходе устройства при i-ом значении

измеряемого параметра, мА;

Jo- начальное значение тока, мА;

4277-003-95218262-2020 МП 15

Лист

Часть 15

Канал абсолютной вибрации АВ

4

Joop.i- значение i-ого входного сигнала, производимого образцовой установкой, мА.

Основная погрешность вычисляется для каждого типа выходов отдельно.

Устройство считается выдержавшим испытание, если основная относительная погрешность по каждому каналу соответствует требованиям эксплуатационной документации и не превышает ±5%.

15.4.2 Проверку неравномерности АЧХ в рабочем диапазоне частот проводить следующим образом.

Вибропреобразователь одного из каналов устройства установить на вибростенде ВЭДС-10А с помощью мастики в рабочем положении. Задать виброускорения с амплитудой А на различных частотах согласно табл. 15.6-15.8. По индикации текущих значений на индикаторе БКИ определить значение виброскорости для измерительного канала устройства на указанных частотах.

На частоте 10 Гц допускается задавать виброускорение в 3 раза больше указанного в табл. 15.6, приведя при дальнейшем расчете измеряемую величину к уровню, соответствующему 5 мм/с, по формуле

VBblx           =           Уизм           /           3

(15.4)

Таблица 15.6

f, Гц

10

31

64

125

250

500

800

1000

41

V, мм/с

А. м/с2

5,0

0,44

5,0

1,37

5,0

3,98

5,0

7,92

5,0

15,7

5,0

31,4

5,0

50,2

5,0

62,8

Таблица 15.7

42

f, Гц

30

64

125

250

315

400

А, м/с2

1,35

3,98

7,92

15,7

19,8

25,1

Таблица 15.8

43

f, Гц

2000

4000

6000

8000

10000

А, м/с2

125

251

375

502

627

Неравномерность амплитудно-частотной характеристики (АЧХ) канала, М, дБ, определить по формуле

- для выхода по напряжению

Umax

Ми       =       20       *       lg       ---------

4277-003-95218262-2020 МП15

Лист

Часть 15

Канал абсолютной вибрации АВ

5

U64

где U64 - выходное напряжение канала устройства на частоте 64 Гц, В;

Umax - выходное напряжение канала устройства, имеющее максимальное отклонение от напряжения U64, В.

- для выхода по постоянному току

Jmax “Jo

Mj=20*lg............ (15.6)

J64 "Jo

где       J64 - выходной сигнал канала устройства на частоте 64 Гц, мА;

Jmax - выходной сигнал канала устройства, имеющий максимальное отклонение от выходного сигнала на базовой частоте J64, мА;

Jo - нулевой уровень выходного сигнала, равный 4 мА.

- для индикатора БКИ

Vmax

Mn       =        20        *        lg        --------

  • (15.7)

V64

где Уб4- значение измеряемого параметра (виброускорения или виброскорости или виброперемещения) на индикаторе БКИ на частоте 64 Гц;

Vmax - значение выходного сигнала устройства на индикаторе БКИ, имеющее максимальное отклонение от значения выходного сигнала на базовой частоте Уб4.

Устройство считается выдержавшим испытание, если неравномерность АЧХ, рассчитанная по формулам 15.5-15.7, соответствует требованиям эксплуатационной документации.

Проверку крутизны спада АЧХ устройства за границей рабочего диапазона частот проводить по схеме рис. 15.1 следующим образом.

Изменяя частоту вибростенда, определить частоту fB', на которой уровень выходного постоянного напряжения составляет 0,7 U64. После чего определить выходное напряжение U на частоте 2fB'. Крутизну спада АЧХ определить по формуле

U

Men               20       *       lg      ...........

  • (15.8)

0,7 U64

4277-003-95218262-2020 МП15

Лист

Часть 15

Канал абсолютной вибрации АВ

6

Аналогично определить частоту fH', на которой уровень выходного напряжения составляет 0.7 U64 Определить выходное напряжение канала устройства U на частоте fH'/2 и вычислить крутизну спада АЧХ по формуле 15.8.

Устройство считается выдержавшим испытание, если крутизна спада за полосой пропускания, рассчитанная по формуле 15.8, соответствует требованиям эксплуатационной документации.

15.4.3 Проверку срабатывания сигнализации устройства проводить по следующим образом.

Собрать схему измерений в соответствии с рис. 15.1.

Включить измерительные приборы и дать им прогреться в течение 10-15 мин.

Вибропреобразователь установить на вибростенде ВЗВ-1М с помощью крепежных винтов в рабочем положении. На одной фиксированной частоте из рабочего диапазона частот задать уровень вибрации, соответствующий 0,8*УНом.сигн. Плавно повышая уровень вибрации и контролируя выходной сигнал измерительного канала, установить, при каком значении выходного сигнала произойдет срабатывание предупредительной и аварийной сигнализаций. При этом следует учитывать время задержки для срабатывания аварийной сигнализации.

Погрешность срабатывания порога сигнализации 5 сигн, %, определить по формуле

V сигн

ном сигн

5 min

* 100 ,

(15.9)

V ном.сигн

где         Ven™- текущее значение вибропараметра при срабатывании порога

сигнализации параметра (виброускорения или виброскорости или виброперемещения);

Уном.сиги- установленный порог срабатывания сигнализации для выбранного вибропараметра.

Устройство считается выдержавшим испытание, если погрешность срабатывания сигнализации, рассчитанная по формуле 15.9, соответствует требованиям эксплуатационной документации.

Учитывая, что в устройстве выполнены 4 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

4277-003-95218262-2020 МП 15

Лист

Часть 15

Канал абсолютной вибрации АВ

7

Указанные операции повторить для каждого канала устройства. Результаты занести в протокол испытаний (см. табл. 15.9).

15.4.4 Заполнить протокол испытаний в соответствии с табл. 15.9.

Таблица 15.9

СВКА 2/27

зав.№

Канал

1.

Основная погрешность, %

2.

Неравномерность АЧХ. дБ

3.

Погрешность срабатывания сигнализации.

уровень 1

уровень 2

уровень 3

уровень 4

4277-003-95218262-2020 МП 15

Лист

Часть 15

Канал абсолютной вибрации АВ

8

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 16. Канал линейного перемещения ЛП

СВКА 2/34

4277-003-95218262-2020 МП16

2020

16.1 Операции поверки
  • 5.1.1 При проведении первичной и периодической поверок канала линейного перемещения ЛП СВКА 2/34 выполняют операции, указанные в таблице 16.1.

Таблица 16.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1 Проверка сопротивления изоляции в нормальных условиях

16.3.1

Да

Да

2 Проверка функционирования

16.3.2

Да

Да

Определение метрологических характеристик

3    Проверка   основной   абсолютной

погрешности измерения осевого сдвига

16.4.1

Да

Да

4 Проверка коэффициента преобразования

16.4.2

Да

Да

5 Проверка погрешности срабатывания сигнализации

16.4.3

Да

Да

16.2 Средства поверки
  • 16.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 16.2.

Таблица 16.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

16.4.1-16.4.3

Вольтметр универсальный цифровой В7-38

Тг2.710.031 ТУ

Пределы измерения напряжения 2; 20; 200 В.

Погрешность по напряжению ± 0,08 % .

6.4.1-16.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

16.3.1

Тераомметр Е6-13А

ЯЫ2.722.014 ТУ

Погрешность ± 2,5 %; до 109 Ом

4277-003-95218262-2020 МП 16

Лист

Часть 16

Канал линейного перемещения ЛП

2

  • 16.2.2. Допускается применять другие средства поверки удовлетворяющие по погрешности требованиям настоящей инструкции.

  • 16.3 Опробование

16.3.1 Проверка электрического сопротивления изоляции в нормальных условиях проводится следующим образом.

Выводы тераомметра Е6-13А подключить к корпусу блока вторичного (клемма "±") и поочередно к клемме «±» и клемме «24 В». Провести замеры. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания тераомметра практически установятся.

Сопротивление изоляции должно быть не менее 20 МОм.

При положительных результатах устройство признается работоспособным.

  • 16.4 Определение метрологических характеристик

16.4.1 Проверка выходного сигнала в диапазоне измерений и определение основной абсолютной погрешности для канала линейного перемещения проводится следующим образом.

Собрать схему измерений (рис. 16.1).

Установить датчик в юстировочный механизм ЮМ (см. рис. 16.2). Указатель с закрепленным в нем штоком установить в положение «0» на шкале ЮМ. Риска «О» на ЮМ должна соответствовать нижней границе измерения и вдвинутому положению штока (риска «0» на шкале на корпусе датчика).

Выдвигая шток, установить его в следующую точку измерения в соответствии с требованиями табл. 16.3. Произвести замеры выходного сигнала по каждому типу выходов.

Далее выдвигая шток с шагом, указанным в табл. 16.3, произвести замеры перемещения не менее, чем в пяти точках диапазона измерения, включая верхний пределы диапазона измерений (выдвинутое состояние штока).

Таблица 16.3

Диапазон измерений

1

2

3

4

5

6

7

8

9

10

И

0...40

мм

0

4

8

12

16

20

24

48

32

36

40

на ЦП

мм

0

4

8

12

16

20

24

48

32

36

40

0...80

мм

0

8

16

24

32

40

48

56

64

72

80

на ЦИ

мм

0

8

16

24

32

40

48

56

64

72

80

0...120

мм

0

12

24

36

48

60

72

84

96

108

120

на ЦИ

мм

0

12

24

36

48

60

72

84

96

108

120

0...160

мм

0

16

32

48

64

80

96

112

128

144

160

на ЦИ

мм

0

16

32

48

64

80

96

112

128

144

160

0...320

мм

0

32

64

96

128

160

192

224

256

288

320

на ЦИ

мм

0

32

64

96

128

160

192

224

256

288

320

Выход J=

мА

4,0

5,78

7,56

9,33

11,11

12,89

14,67

16,44

18,22

19,11

20,00

Часть 16

Лист

4277-003-95218262-2020 МП16 Канал линейного перемещения ЛП

Схема проверки выходного сигнала

Цепь

Конт

J гр

1

U нгр

J

В7-38

1

d)—«-------

2

Общий гр

18

*24 В*

Цепь

Конт

220 В

1

+24 В

2

к сети

ОВ

3

питания

220 В

4

ZT

  • 1 - датчик;

  • 2 - блок измерительный;

  • 3 - кабель-удлинитель;

  • 4 - кабель выходной;

  • 5 - кабель питания.

Рис. 16.1

4277-003-95218262-2020 МП 16

Лист

Часть 16

Канал линейного перемещения ЛП

4

__4277-003-95218262-2020 Ml 116__Лист

Часть 16                             Канал линейного перемещения ЯП                              5

Схема установки датчика ДПЛ для канала ТР на ЮМ

5        7

7. Размерь/ для справок

2. Маркировать Ч и клеймить К но бирке

3

ПРК 19.005

Втулка

1

Фторопласт

2

ПРК 19.004

Корпус

1

Алюминий

1

ПРК 19.010

Линейка

1

По.

Обозначение

Наименование

Кол

Вес

Материал

Прим.

ПРК 19. 000 СБ

10

ГОСП491-80

Винт M6-6qx25

2

Сталь 12Х18Н10Т

Приспособление для тариробания датчикоб LVDT; ДЛП Сборочный чертеж

Лит

Масса

Масштаб

9

ГОСТ17473-80

Винт M3-6q>6.66.016

**

N

Подл

1:1

8

ГОСТ7798-80

Болт M6-6qx12

2

Сталь 12Х18Н10Т

7

Проб

I KO/tmp

Лист      [ Алупоб /

6

ПРК. 19.008

Втулка

1

Алюминий

Ноч сект

5

ПРК 19.007

Винт

1

Сталь 45

Н контр.

4

ПРК 19.006

Указатель

1

Сталь 45

УпЛ

Рис.16.2

Основную абсолютную погрешность измерения выходного сигнала определить по формулам

- для цифрового индикатора:

(16.1)

где

параметра;

Sконтр 1 - контрольное значение измеряемого параметра в i-той точке.

- для выхода по постоянному току:

Jeepx пр " Лнижн.пр

5ji -

(16.2)

измеренное значение выходного сигнала по постоянному току при i-том значении измеряемого параметра. мА;

контрольное значение измеряемого параметра, мА;

где

Jконтр I ”

Jeepx пр - Знижнпр - диапазон измерения заданного параметра, равный 16 мА;

Seepxпр. - 8нижн.пр - диапазон измерения смещения, мм.

Устройство считается выдержавшим испытание, если основная погрешность для измерительного канала соответствует требованиям эксплуатационной документации.

  • 16.4.2 Проверка коэффициента преобразования для канала линейного перемещения проводится по схеме рис. 16.1 по следующей методике.

  • ■  Установить датчик в юстировочный механизм.

  • ■  Установить датчик в положение, соответствующее нижней границе диапазона.

  • ■  Измерить выходной сигнал при помощи вольтметра В7-27А в режиме постоянного тока.

Выдвигая шток, установить его в точку, соответствующую верхней границе диапазона измерения в соответствии с требованиями табл. 16.3. Произвести замеры выходного сигнала.

Определить коэффициент преобразования измерительного канала по формуле:

Kj =

J изм.верх Зизм.нижн

(16.3)

верх, гр О нижи гр

где

Jn3MBepx - измеренное значение выходного сигнала по постоянному току при верхней границе диапазона измерения, мА;

Зизмнижн - измеренное значение выходного сигнала по постоянному току при нижней границе диапазона измерения, мА;

SBepx. гр - верхняя граница диапазона измерения, мм;

4277-003-95218262-2020 МП 16

Лист

Shuxh гр - нижняя граница диапазона измерения, мм.

Значение коэффициента преобразования измерительного канала должно соответствовать требованиям эксплуатационной документации.

ВНИМАНИЕ ! При проверке коэффициента преобразования учтите, что выходной сигнал устройства выполнен гальванически изолированным от «общей» земли.

  • 16.4.3. Проверку срабатывания сигнализации канала линейного перемещения проводить следующим образом.

  • - Датчик установить на ЮМ в нулевое положение.

  • - Медленно выдвигая шток, наблюдать, при каком значении произойдет срабатывание сигнализации на индикаторе БКИ.

  • - Определить погрешность срабатывания сигнализации по формуле

Бсигн “ Бном.сигн

5 min =-------------------* 100 ,                                  (16.4)

Бном.сигн

где          Бсигн- показания индикатора БКИ при срабатывании сигнализации, мм;

Бном.сигн " порог срабатывания сигнализации, мм.

Учитывая, что в устройстве выполнены 4 уровня срабатывания сигнализации, повторить указанные операции для всех уровней установленных порогов срабатывания сигнализации, указанных в паспорте.

Погрешность срабатывания сигнализации должна соответствовать требованиям эксплуатационной документации.

  • 16.4.4. Заполнить протокол испытаний в соответствии с табл. 16.4.

Таблица 16.4

СВКА 2/34

зав.№

Канал

1.

Основная погрешность, %

2.

Коэффициент преобразования, мА/мм

3.

Сигнализация уровень 1

уровень 2

уровень 3

уровень 4

4277-003-95218262-2020 МП16

Лист

Часть 16

Канал линейного перемещения ЛП

7

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 17. Канал воздушного зазора ВЗ-ГА

СВКА 2/35-ГЭС

4277-003-95218262-2020 МП17

2020

4277-003-95218262-2020 МП 17

Лист

Часть 17

Канал воздушного зазора ВЗ-ГА

1

17.1 Операции поверки
  • 17.1.1 При проведении первичной и периодической поверок канала воздушного зазора ВЗ-ГА СВКА 2/35 аппаратуры СВКА-2-ХХ-ГЭС выполняют операции, указанные в

таблице 17.1.

Таблица 17.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1 Проверка функционирования

17.3.1

Да

Да

2 Проверка детектирования исправности канала

17.3.2

Да

Да

Определение метрологических характеристик

3 Проверка основной относительной погрешности измерения зазора

17.4.1

Да

Да

4 Проверка неравномерности амплитудно-частотной харктеристики

17.4.2

Да

Нет

5   Проверка основной относительной

погрешности      измерения      размаха

виброперемещения на базовой частоте

17.4.3

Да

Нет

17.2 Средства поверки
  • 17.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 17.2.

Таблица 17.2

Номер пункта поверки

Наименование и тип основного или вспомогательного средства поверки, обозначение документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики.

17.3.1 - 17.3.2,

17.4.1

Головка микрометрическая цифровая серии 164 (per. № 33793-07)

17.3.2; 17.3.3

Поверочная виброустановка 2-го разряда по приказу Госстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения»

  • 17.2.2 Допускается применять другие средства поверки удовлетворяющие требованиям настоящей методики.

    4277-003-95218262-2020 МП 17

    Лист

    Часть 17

    Канал воздушного зазора ВЗ-ГА

    2

  • 17.3 Опробование

  • 17.3.1. Проверка функционирования проводится следующим образом.

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал. Датчик установить на поверхности юстировчного устройства. Задать зазор, равный 20-50 % от диапазона измерения. Наблюдать текущее значение на мониторе АРМ, а также соответствующей светодиодной сигнализации изменение цвета отображения на мониторе АРМ.

Погрешность отображаемого на индикаторе значения должна быть не более 5%.

  • 17.3.2. Проверка детектирования исправности канала проводится следующим образом.

Включить питание аппаратуры, на мониторе АРМ в меню калибровка выбрать соответствующий канал. Наблюдать текущее значение на АРМ. фон цифрового индикатора должен быть зеленого цвета.

Отключить питание датчика. Фон цифрового индикатора должен быть оранжевого цвета.

  • 17.4 Определение метрологических характеристик

17.4.1 Проверка основной погрешности измерения воздушного зазора

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал. Приклеить датчик на юстировочное устройство при помощи двустороннего скотча (рис 17.1).

Рисунок 17.1 - Юстировочное устройство для проверки ДВЗ

4277-003-95218262-2020 МП17

Лист

Часть 17

Канал воздушного зазора ВЗ-ГА

3

Сдвинуть пластины юстировочного устройства, так чтобы зазор между датчиком и пластиной был равен нулю.

Установить минимальный зазор датчика (Si) и записать значение, отображаемое на цифровом индикаторе АРМ (SH3Mi).

Последовательно задавая зазор (Si) между датчиком и пластиной в соответствии с таблицей 17.3 фиксировать значения, отображаемые на цифровом индикаторе АРМ (SH3Mi).

Таблица 7.3

Зазор, мм

Si

s2

S3

$4

Ss

s6

S7

Ss

S9

ДВЗ-25

5

7,5

10

12,5

15

17,5

20

22,5

25

ДВЗ-50

10

15

20

25

30

35

40

50

-

Вычислить основную относительную погрешность для каждой точки по формуле (17.5): 6ai = ——х 100,%                       (17.5)

где        SH3Mi - значение зазора на цифровом индикаторе при i-ом значении

измеряемого параметра, мм;

So6p i - заданное значение зазора на юстировочном устройстве, мм.

Основная относительная погрешность канала определяется по формуле (17.6):

50СН = max|5aJ                              (17.6)

Основная относительная погрешность при измерении воздушного зазора не должна превышать:

  • - для канала с датчиком модификации ДВЗ-25 ± 6%.

  • - для канала с датчиком модификации ДВЗ-50

в диапазоне от 10 до 40 мм включ. ± 6%., в диапазоне измерений св. 40 до 50 мм ±10 %

17.4.2 Проверка основной относительной погрешности измерения размаха виброперемещения на базовой частоте

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал.

На вибростенд установить стальную пластину размером 220x120x5. На аналогичную пластину при помощи двухстороннего скотча приклеить в центр датчик (см. рис. 17.2)

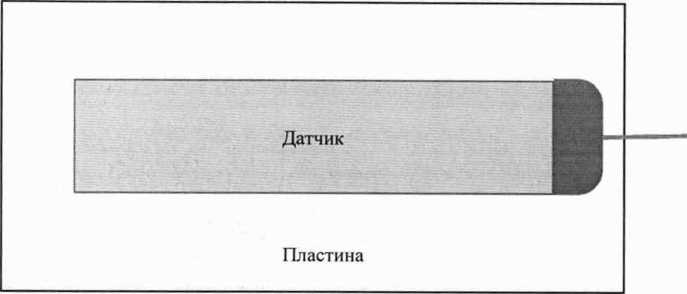

Рисунок 17.2 - Установка датчика на пластине

4277-003-95218262-2020 МП17

Лист

Часть 17

Канал воздушного зазора ВЗ-ГА

4

Пластину закрепить при помощи магнита на штатив, так чтобы пластина с датчиком располагалась параллельно пластине (см. рис 17.3). Для датчика ДВЗ-25 выставить зазор между двумя пластинами равный (12,5 ± 0,5) мм, для ДВЗ-50 - (25 ± 0,5) мм.

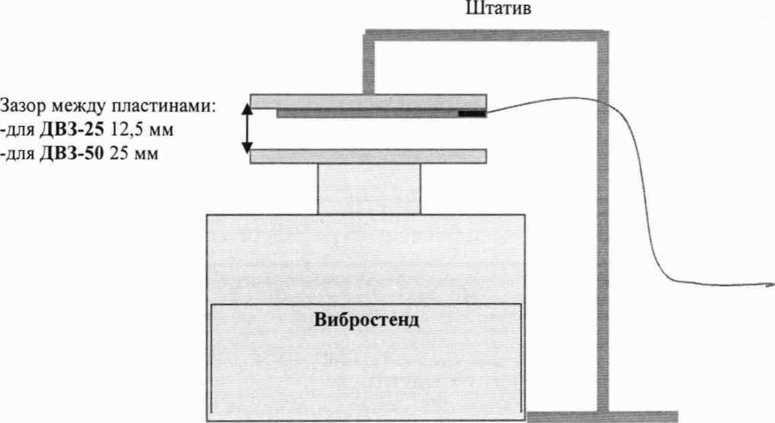

Рисунок 17.3 - Установка датчика на кронштейне для проверки на вибростенеде

Последовательно задавать размах виброперемещения не менее 100 мкм на частотах в соответствии с таблицей 17.4.

Таблица 17.4

Наименование точки

Fi

f2

F3

F4

f5

F6

f7

Fe

F9

F10

Частота, Гц

0,1

1

10

20

40

80

160

200

300

500

Для каждой частоты Fi зафиксировать значение размаха D, отображаемого на цифровом индикаторе АРМ и вычислить неравномерность АЧХ относительно базовой частоты F4: = 20 log10(^),flB                    (17.7)

За неравномерность амплитудно-частотной характеристики принимают максимальное отклонения максимальное по модулю значение М.

Полученное значение неравномерности А ЧХ не должно превышать ± 3 дБ.

4277-003-95218262-2020 МП17

Лист

Часть 17

Канал воздушного зазора ВЗ-ГА

5

17.4.3 Проверка основной погрешности при измерении размаха виброперемещения на базовой частоте 20 Гц при измерении размаха виброперемещения

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал.

На вибростенд установить стальную пластину размером 220х 120><5. На аналогичную пластину при помощи двухстороннего скотча приклеить в центр датчик (см. рис. 17.2)

Пластину закрепить при помощи магнита на штатив, так чтобы пластина с датчиком располагалась параллельно пластине (см. рис 17.2). Для датчика ДВЗ-25 выставить зазор между двумя пластинами равный (12,5 ± 0,5) мм, для ДВЗ-50 - (25 ± 0,5) мм.

Последовательно задавать размах виброперемещения(8,) в соответствии с таблицей 17.5. Таблица 17.5

Размах, мм

Si

S2

S3

S4

s5

s6

S7

S8

s9

Sio

ДВЗ-25

0,1

0,5

1

2

3

4

5

7,5

8

10*

ДВЗ-50

0,1

0,5

1

5

7,5

10

12,5

15

17,5

23*

* Данные значения виброперемещения не являются верхним пределом диапазона измерения виброперемещения датчиков, но рекомедуется задавать не более указанных значений в таблицы 5 во избежание удара вибростенда по датчику.

Для каждого размаха D! зафиксировать значение размаха (DH3Mj), отображаемое на цифровом индикаторе АРМ размаха и определить относительное отклонение от задаваемого размаха по формуле (17.8), %

s = Ю. Ризм.-I х 100

1        П

(17-8)

иИЗМ1

За основную формуле (17.8):

погрешность 8a принимают максимальное значение, вычисленное по

83 — (<8[)тах,%                       (17.8)

Полученное значение основной погрешности не должно превышать 6%.

4277-003-95218262-2020 МП 17

Лист

Часть 17

Канал воздушного зазора ВЗ-ГА

6

  • 17. 5 Поэлементная поверка СВКА 2Р-ГЭС.

Для измерительных каналов СВКА 2Р-ГЭС с первичными преобразователями утвержденного типа допускается проведение поэлементной поверки.

  • 17.5.1. Погрешность первичного преобразователя определяют по утвержденной для конкретного типа датчика методике поверки для датчиков воздушного зазора серии ДВЗ -4277-010-95218262-2020 МП «Государственная система обеспечения единства измерений. Датчики воздушного зазора серии ДВЗ. Методика поверки».

Поверка производится в диапазонах амплитуд и частот поверяемой аппаратуры.

  • 17.5.2. Погрешность вторичного блока (блока сбора и обработки данных БСОД-1.ХХ, per. № 78160-20) определяют по документу 4277-012-95218262-2018 МП «Блок сбора и обработки данных БСОД-l.xx. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 сентября 2019 года. Поверка производится в диапазонах амплитуд и частот поверяемой аппаратуры путём подачи эквивалентного напряжения.

  • 17.5.3. Основная относительная погрешность СВКА определяется по формуле:

= +1Д • у/^ПП + ^БСОД

где:

5пп - вычисленное значение погрешности первичного преобразователя;

бвсод - вычисленное значение погрешности вторичного блока (БСОД).

Аппаратура СВКА 2Р-ГЭС считается прошедшей поверку, если вычисленная относительная погрешность не превышает значений, указанных в документации на аппаратуру.

4277-003-95218262-2020 МП 17

Лист

Часть 17

Канал воздушного зазора ВЗ-ГА

7

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 18. Канал абсолютного виброперемещения АВ-ГА

СВКА 2/36

4277-003-95218262-2020 МП18

2020

Часть 18

СВКА 2/36

18.1 Операции поверки
  • 18.1.1 При проведении первичной и периодической поверок канала абсолютного виброперемещения АВ-ГА СВКА 2/36 аппаратуры СВКА-2-ХХ-ГЭС выполняют операции, указанные в таблице 18.1.

Таблица 18.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1 Проверка функционирования

18.3.1

Да

Да

2 Проверка детектирования исправности канала

18.3.2

Да

Да

Определение метрологических характеристик

2 Проверка основной относительной погрешности измерения на базовой частоте

18.4.1

Да

Да

3 Проверка неравномерности АЧХ в рабочем диапазоне частот

18.4.2

Да

Да

4 Проверка срабатывания сигнализации

18.4.3

Да

Да

18.2 Средства поверки
  • 18.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 18.2.

Таблица 18.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

18.4.1-18.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

18.4.1-18.4.3

Вибростенд переносной

B3B-1M2-3-H

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

  • 18.2.2 Допускается применять другие средства поверки удовлетворяющие требованиям настоящей методики.

    4277-003-95218262-2020 МП 18

    Лист

    Часть 18

    Канал абсолютного виброперемещения

    2

  • 18.3 Опробование

  • 18.3.1. Проверка функционирования проводится следующим образом.

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал. Датчик установить на вибростенд. На базовой частоте задать виброперемещение, равное 20-50 % от диапазона измерения. Наблюдать текущее значение на мониторе АРМ, а также соответствующей светодиодной сигнализации изменение цвета отображения на мониторе АРМ. Проверку повторить для каждого канала устройства.

Погрешность отображаемого на индикаторе значения должна быть не более 6%.

  • 18.3.2. Проверка детектирования исправности канала проводится следующим образом.

Включить питание аппаратуры, на мониторе АРМ в меню калибровка выбрать соответствующий канал. Наблюдать текущее значение на АРМ, фон цифрового индикатора должен быть зеленого цвета.

Отключить питание датчика. Фон цифрового индикатора должен быть оранжевого цвета.

  • 18.4 Определение метрологических характеристик

18.4.1. Проверка основной погрешности измерения размаха виброперемещения

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал. Датчик установить на вибростенд.

В зависимости от диапазона последовательно задавать размах виброперемещения на базовой частоте в соответствии с требованиями табл. 18.3.

Таблица 18.3

Диапазон измерений, мкм

1

2

3

4

5

6

5...1000

50

100

200

500

750

1000

10...2000

50

200

500

800

1600

2000

5...500

50

100

200

300

400

500

Вычислить основную относительную погрешность для каждой точки по формуле (18.5):

8ai= 5ИЗ"^ОбР‘х10°,%                      (18.5)

где        S изм i - значение виброперемещения на цифровом индикаторе при i-ом

значении измеряемого параметра, мкм;

So6p i - Заданное значение виброперемешения на вибростенде, мкм.

Основная относительная погрешность канала определяется по формуле (18.6):

5осн = max|5ai|                                (18.6)

Основная относительная погрешность канала не должна превышать ±6%.

4277-003-95218262-2020 МП 18

Лист

Часть 18

Канал абсолютного виброперемещения

2

18.4.2 Проверка неравномерностиЛЧХв рабочем диапазоне частот

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал. Датчик установить на вибростенд.

В зависимости от диапазона частот последовательно задавать постоянный размах виброперемещения 50 мкм на частотах в соответствии с требованиями табл. 18.4.

Таблица 18.4

Диапазон частот, Гц

1

2

3

4

5

6

7

8

9

10

0,7...200

0,7

1

5

7

16

30

64

100

150

200

0,7...500

0,7

1

5

7

16

30

64

100

250

500

Вычислить погрешность от изменения частоты для каждой точки по формуле (18.7):

= SH3Mi So6pj х 100 о                             (18.7)

'*         So6p.i

где        S изм i - значение виброперемещения на цифровом индикаторе при i-ом

значении измеряемого параметра, мкм;

So6p 1 - Заданное значение виброперемешения на вибростенде, мкм.

Неравномерность АЧХ определяется по формуле (18.8):

50СН = тах|5/{|                                (18.8)

Неравномерность А ЧХ канала не должна превышать ±10%. 18.4.3 Проверка срабатывания сигнализации

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал. Датчик установить на вибростенд. Медленно изменяя уровень размаха виброперемещения, наблюдать, при каком значении происходит срабатывание сигнализации с установленной потребителем.

При этом должно произойти срабатывание сигнализации мониторе АРМ, а цвет индикатора должен измениться в зависимости от заданного порога.

При наличии нескольких порогов срабатывания провести проверку для каждого порога.

Канал выдержал испытание, если для каждого из выставленных порогов произошло срабатывание сигнализации.

  • 18. 5 Поэлементная поверка СВКА 2Р-ГЭС.

Для измерительных каналов СВКА 2Р-ГЭС с первичными преобразователями утвержденного типа допускается проведение поэлементной поверки.

  • 18.5.1. Погрешность первичного преобразователя определяют по утвержденной для конкретного типа датчика методике поверки, для вибропреобразователей ДВП (per. № 75923-19) - 277-009-95218262-2018 РЭ «Вибропреобразователи ДВП. Руководство по эксплуатации», раздел 6 «Методика поверки».

Поверка производится в диапазонах амплитуд и частот поверяемой аппаратуры.

4277-003-95218262-2020 МП 18

Лист

Часть 18

Канал абсолютного виброперемешения

2

  • 18.5.2. Погрешность вторичного блока (блока сбора и обработки данных БСОД-1.ХХ, per. № 78160-20) определяют по документу 4277-012-95218262-2018 МП «Блок сбора и обработки данных БСОД-l.xx. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 сентября 2019 года. Поверка производится в диапазонах амплитуд и частот поверяемой аппаратуры путём подачи эквивалентного напряжения.

  • 17.5.3. Основная относительная погрешность СВКА определяется по формуле:

£ = +1Д • д/^ПП + <^БСОД

где:

5пп - вычисленное значение погрешности первичного преобразователя;

Збсод - вычисленное значение погрешности вторичного блока (БСОД).

Аппаратура СВКА 2Р-ГЭС считается прошедшей поверку, если вычисленная относительная погрешность не превышает значений, указанных в документации на аппаратуру.

4277-003-95218262-2020 МП 18

Лист

Часть 18

Канал абсолютного виброперемещения

2

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 19. Канал относительного виброперемещения ОВ-ГА СВКА 2/37 4277-003-95218262-2020 МП19

2020

19.1 Операции поверки
  • 19.1.1 При проведении первичной и периодической поверок канала скорости вращения ТХ-ГА СВКА 2/38 аппаратуры СВКА-2-ХХ-ГЭС выполняют операции, указанные в таблице

  • 19.1.

Таблица 19.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1 Проверка функционирования

19.3.1

Да

Да

2 Проверка детектирования исправности канала

19.3.2

Да

Да

Определение метрологических характеристик

3 Проверка основной относительной погрешности на базовой частоте

19.4.1

Да

Да

4     Проверка     амплитудно-частотной

характеристики

19.4.2

Да

Да

5 Проверка срабатывания сигнализации

19.4.3

Да

Да

19.2 Средства поверки
  • 20.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 20.2.

Таблица 20.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

19.4.1-19.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

19.4.1-19.4.2

Вибростенд переносной

B3B-1M2-3-H

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

  • 19.2.2 Допускается применять другие средства поверки, удовлетворяющие требованиям настоящей методики.

    4277-003-95218262-2020 МП19

    Лист

    Часть 19

    Канал относительного виброперемещения ОВ-ГА

    2

  • 19.3 Опробование

  • 19.3.1. Проверка функционирования проводится следующим образом.

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал. Датчик установить на стенд с помощью приспособления для токовихревых датчиков. Выставить зазор между мишенью и датчиком равный, указанному зазору в паспорте. На базовой частоте задать виброперемещение, равное 20-50 % от диапазона измерения. Наблюдать текущее значение на мониторе АРМ, а также соответствующей светодиодной сигнализации изменение цвета отображения на мониторе АРМ. Проверку повторить для каждого канала устройства.

Погрешность отображаемого на индикаторе значения должна быть не более 5%.

  • 19.3.2. Проверка детектирования исправности канала проводится следующим образом.

Включить питание аппаратуры, на мониторе АРМ в меню калибровка выбрать соответствующий канал. На поверхности вибростола установить мишень, выполненную из металла, указанного в паспорте. Датчик установить на вибростенд, с помощью приспособления для токовихревых датчиков. Выставить зазор между мишенью и датчиком равный указанному в паспорте.

Наблюдать текущее значение на АРМ, фон цифрового индикатора должен быть зеленого цвета.

Отключить питание датчика, или установить зазор равный 0, фон цифрового индикатора должен стать оранжевого цвета.

  • 19.4 Определение метрологических характеристик

19.4.1. Проверка основной погрешности измерения размаха виброперемещения

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал. На поверхности вибростола установить мишень, выполненную из металла, указанного в паспорте. Датчик установить на вибростенд, с помощью приспособления для токовихревых датчиков. Выставить зазор между мишенью и датчиком равный указанному в паспорте.

В зависимости от диапазона последовательно задавать размах виброперемещения на базовой частоте в соответствии с требованиями табл. 19.3.

Таблица 19.3

Диапазон измерений, мкм

1

2

3

4

5

6

10...2000

100

250

500

1000

1500

2000

5...1000

50

100

250

500

750

1000

5...500

50

100

200

300

400

500

4277-003-95218262-2020 МП 19

Лист

Часть 19

Канал относительного виброперемещения ОВ-ГА

3

Вычислить основную относительную погрешность для каждой точки по формуле (19.5):

с.      SH3Mi-So6p.i

§^= S06p.i Х100-%                         (19'5>

где        S«3Mi - значение виброперемещения на цифровом индикаторе при i-ом

значении измеряемого параметра, мкм;

Soop.i - Заданное значение виброперемешения на вибростенде, мкм.

Основная относительная погрешность канала определяется по формуле (19.6):

50СН = max|5af|                                (19.6)

Основная относительная погрешность канала не должна превышать 10%.

19.4.2 Проверка неравномерности А ЧХ в рабочем диапазоне частот

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал. На поверхности вибростола установить мишень, выполненную из металла, указанного в паспорте. Датчик установить на вибростенд, с помощью приспособления для токовихревых датчиков. Выставить зазор между мишенью и датчиком равный указанному в паспорте.

В зависимости от диапазона частот последовательно задавать постоянный размах виброперемещения 100 мкм на частотах в соответствии с требованиями табл. 19.4.

Таблица 19.4

Диапазон частот, Гц

1

2

3

4

5

6

0,4...20

0,4

2

7

10

16

20

0,4...100

0,4

16

45

64

79,6

100

0,4...200

0,4

30

64

100

160

200

Вычислить погрешность от изменения частоты для каждой точки по формуле (19.7):

8/1= — Л5'х100,%                      (19.7)

у           So6p.i                                                           4 7

где

S нзм i - значение виброперемещения на цифровом индикаторе при i-ом значении измеряемого параметра, мкм;

Soop.i - Заданное значение виброперемешения на вибростенде, мкм.

Неравномерность АЧХ определяется по формуле (19.8):

(19.8)

50СН= max|5/f|

Неравномерность А ЧХ канала не должна превышать 10%.

4277-003-95218262-2020 МП 19

Лист

Часть 19

Канал относительного виброперемешения ОВ-ГА

4

19.4.3 Проверка срабатывания сигнализации

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места) в меню калибровка выбрать соответствующий канал. На поверхности вибростола установить мишень, выполненную из металла, указанного в паспорте. Датчик установить на вибростенд, с помощью приспособления для токовихревых датчиков. Выставить зазор между мишенью и датчиком равный указанному в паспорте.

Медленно изменяя уровень размаха виброперемещения, наблюдать, при каком значении происходит срабатывание сигнализации с установленной потребителем.

При этом должно произойти срабатывание сигнализации мониторе АРМ, а цвет индикатора должен измениться в зависимости от заданного порога.

При наличии нескольких порогов срабатывания провести проверку для каждого порога.

Канал выдержал испытание, если для каждого из выставленных порогов произошло срабатывание сигнализации.

  • 19.5 Поэлементная поверка СВКА 2Р-ГЭС.

Для измерительных каналов СВКА 2Р-ГЭС с первичными преобразователями утвержденного типа допускается проведение поэлементной поверки.

  • 19.5.1. Погрешность первичного преобразователя определяют по утвержденной для конкретного типа датчика методике поверки. Для датчиков биения вала датчиков биения вала серии ДБВ (per. № 77662-20) - 4277-008-95218262-2019 МП «Датчики биения вала серии ДБВ. Методика поверки».

Поверка производится в диапазонах амплитуд и частот поверяемой аппаратуры.

  • 19.5.2. Погрешность вторичного блока (блока сбора и обработки данных БСОД-1.ХХ, per. № 78160-20) определяют по документу 4277-012-95218262-2018 МП «Блок сбора и обработки данных БСОД-l.xx. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 сентября 2019 года. Поверка производится в диапазонах амплитуд и частот поверяемой аппаратуры путём подачи эквивалентного напряжения.

  • 19.5.3. Основная относительная погрешность СВКА определяется по формуле:

£ = ±1,1 • 7^пп + ^БСОД

где:

5пп - вычисленное значение погрешности первичного преобразователя;

бьсод - вычисленное значение погрешности вторичного блока (БСОД).

Аппаратура СВКА 2Р-ГЭС считается прошедшей поверку, если вычисленная относительная погрешность не превышает значений, указанных в документации на аппаратуру.

4277-003-95218262-2020 МП 19

Лист

Часть 19

Канал относительного виброперемещения ОВ-ГА

5

АППАРАТУРА ВИБРОКОНТРОЛЯ СВКА 2 МЕТОДИКА ПОВЕРКИ

4277-003-95218262-2020 МП

Часть 20. Канал скорости вращения ТХ-ГА

СВКА 2/38

4277-003-95218262-2020 МП20

2020

20.1 Операции поверки
  • 20.1.1 При проведении первичной и периодической поверок канала скорости вращения ТХ-ГА СВКА 2/38 аппаратуры СВКА-2-ХХ-ГЭС выполняют операции, указанные в таблице

  • 20.1.

Таблица 20.1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Опробование

1 Проверка функционирования

20.3.1

Да

Да

2 Проверка детектирования исправности канала

20.3.2

Да

Да

Определение метрологических характеристик

2 Проверка абсолютной погрешности измерения скорости вращения

20.4.1

Да

Да

20.2 Средства поверки
  • 20.2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 20.2.

Таблица 20.2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

Обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

20.4.1-20.4.3

Источник питания постоянного тока Б5-45А

Рг3.233.001 ТУ

Напряжение [(0-50) ± 0,3] В; ток [(0-0,5) ± 0,003] А

20.4.1-20.4.3

Вибростенд переносной

B3B-1M2-3-H

ТУ 4277-002-95218262-2007

Погрешность ± 3 %

20.4.1

СП31

Абс. Погрешность ± 0,5 об/мин

  • 20.2.2 Допускается применять другие средства поверки, удовлетворяющие требованиям настоящей методики.

    4277-003-95218262-2020 МП20

    Лист

    Часть 20

    Канал скорости вращения ТХ-ГА

    2

  • 20.3 Опробование

  • 20.3.1. Проверка функционирования проводится следующим образом.

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места). Датчик установить на стенд. Выставить зазор между диском стенда и датчиком равный указанному в паспорте. Задать скорость вращения, равную 20-50 % от диапазона измерения. Наблюдать текущее значение на мониторе АРМ, а также соответствие цвета отображения на мониторе АРМ.

Погрешность отображаемого на индикаторе значения должна быть не более 5%.

  • 20.3.2. Проверка детектирования исправности проводится следующим образом.

Включить питание аппаратуры, на мониторе АРМ. Датчик установить на стенд. Выставить зазор между диском стенда и датчиком равный указанному в паспорте.

Наблюдать текущее значение на АРМ равное нулю, фон цифрового индикатора должен быть зеленого цвета. Отключить питание датчика, или установить зазор равный 0, фон цифрового индикатора должен быть оранжевого цвета.

  • 20.4 Определение метрологических характеристик

20.4.1. Проверка основной абсолютной погрешности измерения частоты вращения

Включить питание аппаратуры, на мониторе АРМ (автоматизированного рабочего места). Датчик установить на стенд. Выставить зазор между диском стенда и датчиком равный указанному в паспорте.

В зависимости от диапазона последовательно задавать скорость вращения в соответствии с требованиями табл. 20.3.

Таблица 20.3

Диапазон измерений, об/мин

1

2

3

4

5

6

5...500

10

50

100

200

300

500

5...1000

50

100

250

500

750

1000

5...1500

50

100

250

500

1000

1500

Вычислить абсолютную погрешность для каждой точки по формуле (20.5):

Aj= Тизм1 — Тобр. i, об/мин                            (20.5)

где        Т изм i - значение скорости вращения на цифровом индикаторе при i-ом

значении измеряемого параметра, об/мин;

To6p.i - заданное значение скорости вращения на стенде, об/мин.

Основная относительная погрешность канала определяется по формуле (20.6):

Досн= max|At|                                (20.6)

Основная абсолютная погрешность канала не должна превышать ±2 об/мин.

4277-003-95218262-2020 МП20

Лист

Часть 20

Канал скорости вращения ТХ-ГА

3

  • 20.5 Поэлементная поверка СВКА 2Р-ГЭС.

Для измерительных каналов СВКА 2Р-ГЭС с первичными преобразователями утвержденного типа допускается проведение поэлементной поверки.

  • 20.5.1. Погрешность первичного преобразователя определяют по утвержденной для конкретного типа датчика методике поверки. Для датчиков биения вала датчиков биения вала серии ДБВ (per. № 77662-20) - 4277-008-95218262-2019 МП «Датчики биения вала серии ДБВ. Методика поверки».

Поверка производится в диапазонах амплитуд и частот поверяемой аппаратуры.

  • 20.5.2. Погрешность вторичного блока (блока сбора и обработки данных БСОД-1.ХХ, per. № 78160-20) определяют по документу 4277-012-95218262-2018 МП «Блок сбора и обработки данных БСОД-l.xx. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 сентября 2019 года. Поверка производится в диапазонах амплитуд и частот поверяемой аппаратуры путём подачи эквивалентного напряжения.

  • 20.5.3. Основная относительная погрешность СВКА определяется по формуле:

£ = +1,1 • 7 <5пп + ^всод

где:

бпп. - вычисленное значение погрешности первичного преобразователя;

бвсод.- вычисленное значение погрешности вторичного блока (БСОД).

Аппаратура СВКА 2Р-ГЭС считается прошедшей поверку, если вычисленная относительная погрешность не превышает значений, указанных в документации на аппаратуру.

4277-003-95218262-2020 МП20

Лист

Часть 20

Канал скорости вращения ТХ-ГА

4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
