Методика поверки «ГСИ.Системы автоматизированные измерительные ТЕСТ-1401» (651-20-047 МП)
УТВЕРЖДАЮ
Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»
Государственная система обеспечения единства измерений
Системы автоматизированные измерительные ТЕСТ-1401
МЕТОДИКА ПОВЕРКИ
651-20-047 МП
2020 г.
1 ОБЩИЕ СВЕДЕНИЯНастоящая методика поверки распространяется на системы автоматизированные измерительные ТЕСТ-1401 (далее - системы), изготавливаемые обществом с ограниченной ответственностью «VXI-Системы», г. Москва, Зеленоград, и устанавливает методы и средства их первичной и периодической поверок.
Интервал между поверками - 1 год.
2 ОПЕРАЦИИ ПОВЕРКИ-
2.1 При поверке выполняют операции, представленные в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
8.1 |
да |
да |
2 Опробование |
8.2 |
да |
да |
3 Идентификация программного обеспечения |
8.3 |
да |
да |
4 Определение метрологических характеристик |
8.4 |
да |
да |
4.1 Определение метрологических характеристик модуля ЦММ1 |
8.4.1 |
да |
да |
4.2 Определение метрологических характеристик модуля ОСЦ5 |
8.4.2 |
да |
да |
4.3 Определение метрологических характеристик модуля ГПТН |
8.4.3 |
да |
да |
4.4 Определение метрологических характеристик модуля ИПТН16 |
8.4.4 |
да |
да |
4.5 Определение метрологических характеристик модуля МН8И-10В |
8.4.5 |
да |
да |
4.6 Определение метрологических характеристик модуля МН6И-150В |
8.4.6 |
да |
да |
4.7 Определение метрологических характеристик модуля МПС2-2 |
8.4.7 |
Да |
да |
-
2.2 При получении отрицательных результатов по любому пункту таблицы 1 поверяемая система бракуется и направляется в ремонт.
-
2.3 Допускается проведение периодической поверки меньшего числа величин или меньшего числа поддиапазонов. Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатанта, оформленного в произвольной форме.
-
3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленное в таблице 2.
Таблица 2
Номер пункта методики |
Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средств поверки |
8.4.1, 8.4.3, 8.4.4, 8.4.7 |
Мультиметр 3458А, диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности от 0,5-10’4 до 2,5-10'4 %, диапазон измерений силы постоянного тока от 0,1 нА до 1 А, пределы допускаемой относительной погрешности от 1,4- 10’J до 4,1-10'2 %, диапазон измерения электрического сопротивления от 10’4 Ом до 1 ГОм пределы допускаемой абсолютной погрешности от 1,0- 10’3R до 5,0-10‘3-R, где R -измеренное значение сопротивления |
8.4.1, 8.4.5, 8.4.6 |
Калибратор универсальный 9100, диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В, пределы допускаемой погрешности воспроизведения напряжения постоянного ± 0,00006 • UB, где UB - значение напряжения постоянного тока, диапазон воспроизведения силы постоянного тока от 0 до 20А, пределы допускаемой погрешности воспроизведения силы постоянного ± 0,00014 • 1в, где 1в - значение силы постоянного тока |
8.4.1 |
Генератор сигналов низкочастотный ГЗ-122, диапазон частот от 0,01 до 1999999,999 Гц (дискретность установки 0,001 Гц); пределы допускаемой относительной погрешности установки частоты ±5-10’7 в течение 12 мес. |
8.4.1 |
Калибратор универсальный Н4-6, диапазон воспроизведения напряжения переменного тока от 1 мВ до 1000 В, в диапазоне частот от 0,1 Гц до 100 кГц, пределы допускаемой погрешности воспроизведения ±0,015 % |
8.4.1 |
Магазин сопротивлений Р4834, диапазон воспроизводимых значений сопротивления от 0,01 до 111111,1 Ом, класс точности 0,02 |
8.4.1 |
Магазин сопротивления Р40108, диапазон воспроизводимых значений сопротивления от 0,1 до 100 МОм, класс точности 0,02 |
8.4.2 |
Установка измерительная К2С-62А, параметры импульсного сигнала: длительность импульсов от 10'8 до 1000 с, минимальная длина среза не более 5 нс, диапазон воспроизведения напряжения постоянного тока от 210 “ до 200 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(1,5-10'3U±l,5 10’6 В) |
8.4.2 |
Частотомер универсальный CNT-90, диапазон измерений периода от 3,3 нс до 1000 с, пределы допускаемой относительной погрешности измерений интервалов времени от Г 10‘6 |
-
3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
-
3.3 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).
-
4.1 К проведению поверки систем допускается инженерно-технический персонал со средним или высшим техническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющий право на проведение поверки (аттестованный в качестве поверителей).
-
5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные ГОСТ Р 12.1.019-2009, «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в РЭ систем, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.
-
6.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха от 18 до 28 °C;
-
- относительная влажность окружающего воздуха, не более 70 %;
-
- атмосферное давление от 97 до 105 кПа (от 650 до 786 мм рт.ст.).
-
7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- выдержать систему в условиях, указанных в п. 6 в течение не менее 1 часа;
-
- выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;
-
- осуществить предварительный прогрев средств поверки для установления их рабочего режима.
-
8 ПРОВЕДЕНИЕ ПОВЕРКИ
-
8.1.1 При внешнем осмотре проверить отсутствие внешних механических повреждений и неисправностей, влияющих на работоспособность системы.
-
8.1.2 Результаты поверки считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность системы.
-
8.2.1 Провести процедуру самотестирования системы в соответствии с РЭ, для чего запустить программу проверки работоспособности модулей «ppm.exe». В открывшемся окне нажать кнопку «самоконтроль».
-
8.2.2 Результаты поверки считать положительными, если после завершения тестирования на дисплее не появляется сообщение об ошибках.
-
8.3.1 Проверку соответствия заявленных идентификационных данных ПО системы проводить в следующей последовательности:
-
- проверить наименование ПО;
-
- проверить идентификационное наименование ПО;
-
- проверить номер версии (идентификационный номер) ПО;
-
- определить цифровой идентификатор ПО (контрольную сумму исполняемого кода).
-
8.3.2 Результаты проверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.
Таблица 3
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
gptn.exe |
iptnl6.exe |
DMMCl.exe |
mbase.exe |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.0 |
не ниже 1.0 |
не ниже 1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
Ppv.exe |
mosc5.exe |
Ppm.exe |
Povcalc.dll |
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.0 |
не ниже 1.0 |
не ниже 1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
CRC32 957294D4 |
-
8.4 Определение метрологических характеристик
-
8.4.1 Определение метрологических характеристик модулей ЦММ1
-
-

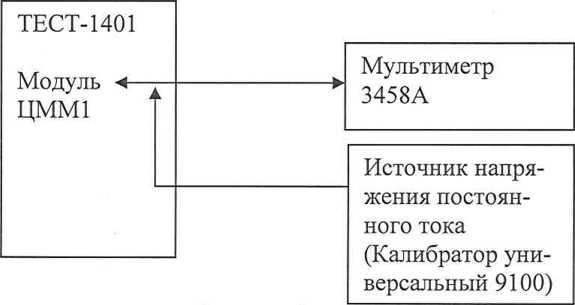

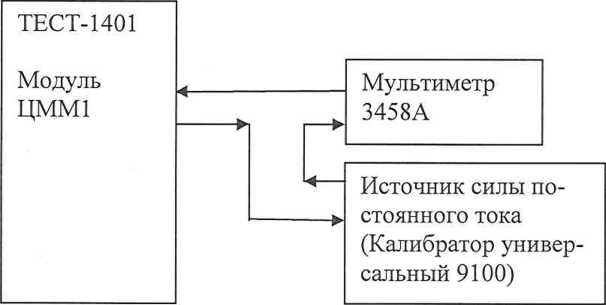

8.4.1.1.1 Собрать измерительную схему в соответствии с рисунком 1.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Рисунок 1
-
8.4.1.1.2 Последовательно задавая напряжение постоянного тока на выходе источника напряжения постоянного тока в соответствии с таблицей 4 провести измерения напряжений с помощью модуля ЦММ1 и с помощью мультиметра 3458А. Результаты измерений записать в протокол и в таблицу 4.
Таблица 4
Воспроизводимое источником питания напряжение постоянного тока |
Измеренное модулем напряжение постоянного тока, В |
Измеренное мультимером 3458А напряжение постоянного тока, В |
Относительная погрешность измерения напряжения постоянного тока, % |
Пределы допускаемой относи тельной погрешности измерений напряжения постоянного тока, % |
1 |
2 |
3 |
4 |
5 |
+100 мВ |
±0,04 | |||
+80 мВ |
±0,05 | |||
+50 мВ |
±0,08 | |||
+25 мВ |
±0,16 | |||
+10 мВ |
±0,4 | |||
+5,0 мВ |
±0,8 | |||
-10 мВ |
±0,4 | |||
-25 мВ |
±0,16 | |||
-50 мВ |
±0,08 | |||
-80 мВ |
±0,05 | |||
-100 мВ |
±0,04 |
Воспроизводимое источником питания напряжение постоянного тока |
Измеренное модулем напряжение постоянного тока, В |
Измеренное мультимером 3458А напряжение постоянного тока, В |
Относительная погрешность измерения напряжения постоянного тока, % |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
1 |
2 |
3 |
4 |
5 |
+1,0 В |
±0,02 | |||
+0,8 В |
±0,025 | |||
+0,5 В |
±0,04 | |||
+0,25 В |
±0,08 | |||
-0,25 В |
±0,08 | |||
-0,5 В |
±0,04 | |||
-0,8 В |
±0,025 | |||
-1,0 В |
±0,02 | |||
+10 В |
±0,02 | |||
+8,0 В |
±0,021 | |||
+5,0 В |
±0,025 | |||
+2,5 В |
±0,035 | |||
-2,5 В |
±0,035 | |||
-5,0 В |
±0,025 | |||
-8,0 В |
±0,021 | |||
-10 В |
±0,02 | |||
+100 В |
±0,02 | |||
+80 В |
±0,021 | |||
+50 В |
±0,025 | |||
+25 В |
±0,035 | |||
-25 В |
±0,035 | |||
-50 В |
±0,025 | |||
-80 В |
±0,021 | |||
-100 В |
±0,02 | |||
+150 В |
±0,02 | |||
+115В |
±0,025 | |||
-115 В |
±0,025 | |||
-150 В |
±0,02 |
-
8.4.1.1.3 Рассчитать значения относительных погрешностей измерения напряжения постоянного тока по формуле (1):
5 = Цизм~имульт ■ 100 % , (1)
™мульт
где иизм- значение напряжения постоянного тока, измеренное модулем, В;
имульт - значение напряжения постоянного тока, измеренное мультиметром 3458А, В.
Примечание 1 - Для выполнения данных операций поверки в автоматизированном режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля ЦММ1;
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выбрать режим поверки «измерения напряжения постоянного тока» и нажать кнопку «Ок»;
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.1.1.4 Результаты поверки считать положительными, если значения относительных погрешностей измерений напряжения постоянного тока находятся в пределах, приведенных в графе 5 таблицы 4.
-

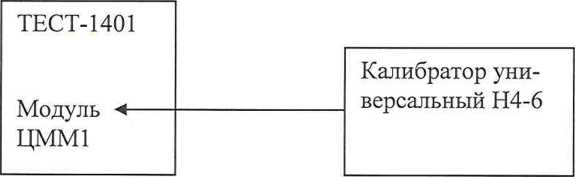

8.4.1.2.1 Собрать измерительную схему в соответствии с рисунком 2.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Рисунок 2
-
8.4.1.2.2 Последовательно задавая напряжение на выходе калибратора универсального Н4-6 напряжения переменного тока в соответствии с таблицей 5 провести измерения с помощью модуля ЦММ1. Результаты измерений записать в протокол и в таблицу 5.
Таблица 5
Напряжение переменного тока, установленное на калибраторе универсальном Н4-6 |
Частота напряжения переменного тока, Гц |
Измеренное модулем напряжение переменного тока, В |
Относительная погрешность измерения напряжения переменного тока, % |
Пределы допускаемой относительной по грешности измерений напряжения переменного тока, % |
1 |
2 |
3 |
4 |
5 |
10 мВ |
3,0 |
±5,5 | ||
5,0 |
±5,5 | |||
20 мВ |
3,0 |
±4,75 | ||
5,0 |
±4,75 | |||
50 мВ |
3,0 |
±4,3 | ||
5,0 |
±4,3 | |||
75 мВ |
3,0 |
±4,2 | ||
5,0 |
±4,2 | |||
1,0 В |
3,0 |
±4,15 | ||
5,0 |
±4,15 | |||
2В |
3,0 |
±4,75 | ||
5,0 |
±4,75 | |||
5В |
3,0 |
±4,3 | ||
5,0 |
±4,3 |
Напряжение переменного тока, установленное на калибраторе универсальном Н4-6 |
Частота напряжения переменного тока, Гц |
Измеренное модулем напряжение переменного тока, В |
Относительная погрешность измерения напряжения переменного тока, % |
Пределы допускаемой относительной по грешности измерений напряжения переменного тока, % |
1 |
2 |
3 |
4 |
5 |
7,5 В |
3,0 |
±4,2 | ||
5,0 |
±4,2 | |||
10В |
3,0 |
±4,15 | ||
5,0 |
±4,15 | |||
20 В |
3,0 |
±4,75 | ||
5,0 |
±4,75 | |||
50 В |
3,0 |
±4,3 | ||
5,0 |
±4,3 | |||
75 В |
3,0 |
±4,2 | ||
5,0 |
±4,2 | |||
100 В |
3,0 |
±4,15 | ||
5,0 |
±4,15 | |||
110В |
3,0 |
±4,2 | ||
5,0 |
±4,2 | |||
130В |
3,0 |
±4,17 | ||
5,0 |
±4,17 | |||
150 В |
3,0 |
±4,15 | ||
5,0 |
±4,15 |
-
8.4.1.2.3 Рассчитать значения относительных погрешностей измерения напряжения переменного тока по формуле (2):
^калибр
где иизм- значение напряжения переменного тока, измеренное модулем, В;
имуЛьт - значение напряжения переменного тока, установленное на калибраторе Н4-6, В.
-

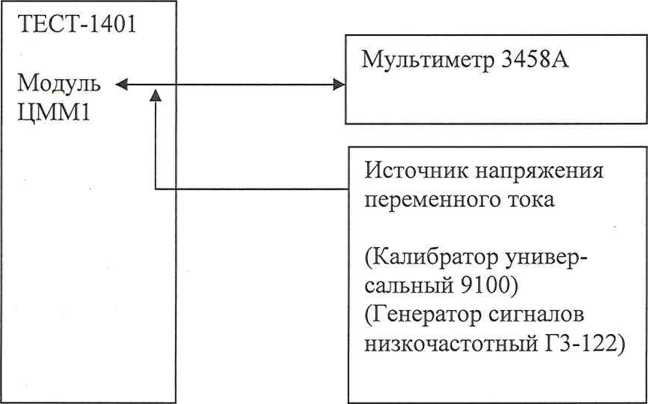

8.4.1.2.4 Собрать измерительную схему в соответствии с рисунком 3.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Рисунок 3
-
8.4.1.2.5 Последовательно задавая напряжение на выходе источника напряжения переменного тока в соответствии с таблицей 6 провести измерения с помощью модуля ЦММ1 и с помощью мультиметра 3458А. Результаты измерений записать в протокол и в таблицу 6.
Таблица 6
Напряжение переменного тока, уста новленное на источнике переменного напряжения |
Частота напряжения переменного тока |
Измеренное модулем напряжение переменного тока, В |
Измеренное мультиметром 3458А напряжение переменного тока, В |
Относительная погрешность измерения на пряжения переменного тока, % |
Пределы до пускаемой относительной погрешности измерений напряжения переменного тока, % |
1 |
2 |
о Э |
4 |
5 |
6 |
10 мВ |
10 Гц |
±2,2 | |||
1 кГц |
±1,4 | ||||
10 кГц |
±1,4 | ||||
20 кГц |
±1,4 | ||||
50 кГц |
±1,83 | ||||
100 кГц |
±3,7 | ||||
300 кГц |
±26 | ||||
20 мВ |
10 Гц |
±1,6 | |||
1 кГц |
±0,8 | ||||
10 кГц |
±0,8 | ||||
20 кГц |
±0,8 | ||||
50 кГц |
±1,08 | ||||
100 кГц |
±2,5 | ||||
300 кГц |
±18,5 | ||||
50 мВ |
10 Гц |
±1,24 | |||
1 кГц |
±0,44 | ||||
10 кГц |
±0,44 | ||||
20 кГц |
±0,44 | ||||
50 кГц |
±0,63 | ||||
100 кГц |
±1,78 | ||||
300 кГц |
±14 |
Напряжение переменного тока, уста новленное на источнике переменного напряжения |
Частота напряжения переменного тока |
Измеренное модулем напряжение переменного тока, В |
Измеренное мультиметром 3458А напряжение переменного тока, В |
Относительная погрешность измерения на пряжения переменного тока, % |
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
1 |
2 |
3 |
4 |
5 |
6 |
75 мВ |
10 Гц |
±1,16 | |||
1 кГц |
±0,36 | ||||
10 кГц |
±0,36 | ||||
20 кГц |
±0,36 | ||||
50 кГц |
±0,53 | ||||
100 кГц |
±1,62 | ||||
300 кГц |
±13 | ||||
1,0 В |
10 Гц |
±1,12 | |||
1 кГц |
±0,32 | ||||
10 кГц |
±0,32 | ||||
20 кГц |
±0,32 | ||||
50 кГц |
±0,48 | ||||
100 кГц |
±1,54 | ||||
300 кГц |
±12,5 | ||||
2 В |
10 Гц |
±1,6 | |||
1 кГц |
±0,8 | ||||
10 кГц |
±0,8 | ||||
20 кГц |
±0,8 | ||||
50 кГц |
±1,08 | ||||
100 кГц |
±2,5 | ||||
300 кГц |
±18,5 | ||||
5В |
10 Гц |
±1,24 | |||
1 кГц |
±0,44 | ||||
10 кГц |
±0,44 | ||||
20 кГц |
±0,44 | ||||
50 кГц |
±0,63 | ||||
100 кГц |
±1,78 | ||||
300 кГц |
±14 | ||||
7,5 В |
10 Гц |
±1,16 | |||
1 кГц |
±0,36 | ||||
10 кГц |
±0,36 | ||||
20 кГц |
±0,36 | ||||
50 кГц |
±0,53 | ||||
100 кГц |
±1,62 | ||||
300 кГц |
±13 | ||||
10В |
10 Гц |
±1,12 | |||
1 кГц |
±0,32 | ||||
10 кГц |
±0,32 | ||||
20 кГц |
±0,32 | ||||
50 кГц |
±0,48 | ||||
100 кГц |
±1,54 | ||||
300 кГц |
±12,5 |
Напряжение переменного тока, уста новленное на источнике переменного напряжения |
Частота напряжения переменного тока |
Измеренное модулем напряжение переменного тока, В |
Измеренное мультиметром 3458А напряжение переменного тока, В |
Относительная погрешность измерения на пряжения переменного тока, % |
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
1 |
2 |
3 |
4 |
5 |
6 |
20 В |
10 Гц |
±1,6 | |||
1 кГц |
±0,8 | ||||
10 кГц |
±0,8 | ||||
20 кГц |
±0,8 | ||||
50 кГц |
±1,08 | ||||
100 кГц |
±2,5 | ||||
300 кГц |
±18,5 | ||||
50 В |
10 Гц |
±1,24 | |||
1 кГц |
±0,44 | ||||
10 кГц |
±0,44 | ||||
20 кГц |
±0,44 | ||||
50 кГц |
±0,63 | ||||
100 кГц |
±1,78 | ||||
75 В |
10 Гц |
±1,16 | |||
1 кГц |
±0,36 | ||||
10 кГц |
±0,36 | ||||
20 кГц |
±0,36 | ||||
50 кГц |
±0,53 | ||||
100 В |
1 кГц |
±0,32 | |||
10 кГц |
±0,32 | ||||
20 кГц |
±0,32 | ||||
ИОВ |
1 кГц |
±0,36 | |||
10 кГц |
±0,36 | ||||
20 кГц |
±0,36 | ||||
130 В |
1 кГц |
±0,34 | |||
10 кГц |
±0,34 | ||||
20 кГц |
±0,34 | ||||
150 В |
1 кГц |
±0,32 | |||
10 кГц |
±0,32 | ||||
20 кГц |
±0,32 |
-
8.4.1.2.3 Рассчитать значения относительных погрешностей измерения напряжения переменного тока по формуле (3):
8 = . юо % , (3)
^мульт
где иизм- значение напряжения переменного тока, измеренное модулем, В;
имулЬт - значение напряжения переменного тока, измеренное мультиметром 3458А, В.
Примечание 2 - Для выполнения данных операций поверки в автоматизированном режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля ЦММ1;
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выбрать режим поверки «измерения напряжения переменного тока» и нажать кнопку «Ок»;
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.1.2.4 Результаты поверки считать положительными, если значения относительных погрешностей измерений напряжения переменного тока находятся в пределах, приведенных в графах 5 и 6 таблиц 5 и 6 соответственно.
-
8.4.1.3.1 Собрать измерительную схему в соответствии с рисунком 4.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Рисунок 4
-
8.4.1.3.2 Последовательно задавая силу постоянного тока на выходе источника тока в соответствии с таблицей 7 провести измерения силы постоянного тока с помощью модуля ЦММ1 и с помощью мультиметра 345 8А. Результаты измерений записать в протокол и в таблицу 7.
Таблица 7
Воспроизводимая источником сила постоянного тока |
Измеренная модулем сила постоянного тока, А |
Измеренная мультиметром 3458А сила постоянного тока, А |
Относительная погрешность измерений силы постоянного тока, % |
Пределы допускаемой относительной погрешности измерений силы постоянного тока, % |
1 |
2 |
3 |
4 |
5 |
+10 мА |
±0,15 | |||
+8,0 мА |
±0,16 | |||
+5,0 мА |
±0,189 | |||
+3,0 мА |
±0,24 | |||
+2,0 мА |
±0,3 | |||
+1,0 мА |
±0,5 | |||
-2,0 мА |
±0,3 | |||
-3,0 мА |
±0,24 | |||
-5,0 мА |
±0,189 | |||
-8,0 мА |
±0,16 | |||
-10 мА |
±0,15 | |||
+100 мА |
±0,12 | |||
+80 мА |
±0,125 | |||
+50 мА |
±0,139 | |||
+20 мА |
±0,196 | |||
-20 мА |
±0,196 | |||
-50 мА |
±0,139 | |||
-80 мА |
±0,125 | |||
-100 мА |
±0,12 | |||
+1,0 А |
±0,25 | |||
+0,8 А |
±0,35 | |||
+0,5 А |
±0,64 | |||
+0,2 А |
±1,81 | |||
-0,2 А |
±1,81 | |||
-0,5 А |
±0,64 | |||
-0,8 А |
±0,35 | |||
-1,0 А |
±0,25 |
-
8.4.1.3.3 Рассчитать значения относительных погрешностей измерения силы постоянного тока по формуле (4):
^мульт
где 1ИЗМ- значение силы постоянного тока, измеренное модулем, А; 1мульт - значение силы постоянного тока, измеренное мультиметром 3458А, А.
Примечание 3 - Для выполнения данных операций поверки в автоматизированном режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля ЦММ1;
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выбрать режим поверки «измерения силы постоянного тока» и нажать кнопку «Ок»;
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.3.2.4 Результаты поверки считать положительными, если значения относительных погрешностей измерений силы постоянного тока находятся в пределах, приведенных в графе 5 таблицы 7.

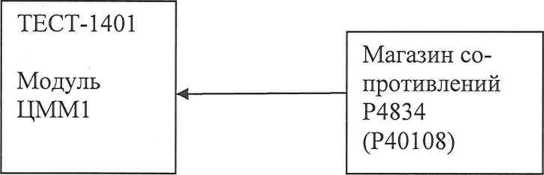

8.4.1.4.1. Подсоединить магазин сопротивлений к системе (рисунок 5).
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Рисунок 5
-
8.4.1.3.2 Последовательно устанавливая значение сопротивления магазина в соответствии с таблицей 8 провести измерения электрического сопротивления с помощью модуля. Результаты измерений записать в протокол и в таблицу 8.
Таблица 8
Значение сопротивления уста новленное на магазине сопротивлений |
Измеренное модулем электрическое сопротивление, Ом |
Относительная по грешность измерения электрического со противления, % |
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
1 |
2 |
3 |
4 |
10 Ом |
±0,275 | ||
22 Ом |
±0,139 | ||
47 Ом |
±0,078 | ||
75 Ом |
±0,058 | ||
100 Ом |
±0,05 | ||
220 Ом |
±0,1 | ||
470 Ом |
±0,067 | ||
750 Ом |
±0,055 | ||
1 кОм |
±0,05 | ||
2,2 кОм |
±0,1 | ||
4,7 кОм |
±0,067 | ||
7,5 кОм |
±0,055 | ||
10 кОм |
±0,05 | ||
22 кОм |
±0,1 | ||
47 кОм |
±0,067 |
Продолжение таблицы 8
Значение сопротивления уста новленное на магазине сопротивлений |
Измеренное модулем электрическое сопротивление, Ом |
Относительная по грешность измерения электрического со противления, % |
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
1 |
2 |
о 3 |
4 |
75 кОм |
±0,055 | ||
100 кОм |
±0,05 | ||
220 кОм |
±0,26 | ||
470 кОм |
±0,18 | ||
750 кОм |
±0,16 | ||
1 МОм |
±0,15 | ||
2,2 МОм |
±1,68 | ||
4,7 МОм |
±1,56 | ||
7,5 МОм |
±1,52 | ||
10 МОм |
±1,5 | ||
22 МОм |
±6,21 | ||
47 МОм |
±6,08 | ||
75 МОм |
±6,02 | ||
100 МОм |
±6,0 |
-
8.4.3.3.3 Рассчитать значения относительных погрешностей измерения электрического сопротивления по формуле (5):
^меры
где RH3M- значение электрического сопротивления, измеренное модулем, Ом;
R-меры - значение электрического сопротивления, установленное на магазине сопротивлений, Ом.
Примечание 4 - Для выполнения данных операций поверки в автоматизированном режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля ЦММ1;
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выбрать режим поверки «измерения электрического сопротивления» и нажать кнопку «Ок»;
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.3.3.4 Результаты поверки считать положительными, если значения относительных погрешностей измерений электрического сопротивления находятся в пределах, приведенных в графе 4 таблицы 8.
-
8.4.2 Определение метрологических характеристик модуля ОСЦ5
-

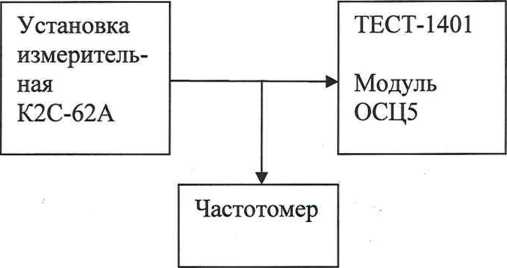

8.4.2.1.1 Собрать электрическую схему в соответствии с рисунком 6.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
-
8.4.2.1.2 Установить на частотомере режим измерения длительности импульса.
Рисунок 6.
-
8.4.2.1.3 Задать на генераторе период и длительность импульсов в соответствии с таблицей 9, амплитуду импульсов 0,6 В.
Таблица 9
Период |
Длитель- |
Период |
Измерен- |
Измерен- |
Абсолют- |
Пределы до- |
следования |
ность им- |
дискрета- |
ная при |
ная при |
ная по- |
пускаемой |
импульсов |
пульсов |
зации мо- |
помощи |
помощи |
греш- |
абсолютной |
установ- |
установ- |
дуля |
модуля |
частото- |
ность из- |
погрешно- |
ленный на |
ленная на |
ОСЦ5, с |
длитель- |
мера дли- |
мерения |
ста измере- |
генераторе, |
генераторе, |
ность им- |
тельность |
интерва- |
ния интер- | |
с |
с |
пульсов, с |
импуль- |
лов вре- |
валов вре- | |
сов, с |
мени, с |
мени, с | ||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
20 |
10 |
Ю’8 |
±2,6-10’5 | |||
2 |
1 |
10’7 |
±2,6-10'6 | |||
0,2 |
0,1 |
10'8 |
±2,610’' | |||
0,01 |
0,00512 |
10’9 |
±1,35-10’8 |
-
8.4.2.1.4 Измерить длительность импульсов при помощи модуля и при помощи частотомера результаты измерений занести в протокол.
-
8.4.2.1.5 Рассчитать значения абсолютных погрешностей измерения временных интервалов по формуле (6):
А ^мод ^част ? (6)
где Тмод- значение длительности импульсов измеренное модулем, с;
Гчаст - значение длительности импульсов измеренное частотомером, с.
Примечание 5 - Для выполнения данных операций поверки в автоматизированном режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля ОСЦ5;
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выбрать режим поверки «измерения интервалов времени» и нажать кнопку «Ок»;
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.2.1.6 Результаты поверки считать положительными, если значения относительных погрешностей измерения временных интервалов находятся в пределах, приведенных в графе 6 таблицы 9.
-
8.4.2.2.1 Собрать электрическую схему в соответствии с рисунком 7.
- подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Установка измерительная К2С-62А |
ТЕСТ-1401 | |
калибратор Y выход «1М 220Ушах» |
Модуль ОСЦ5 | |
F’ |
Рисунок 7
-
8.4.2.2.2 Задать на установке К2С-62А напряжение постоянного тока в соответствии с таблицей 10.
Таблица 10
Воспроизводимое установкой К2С-62А напряжение постоянного тока |
Измеренное при помощи модуля ОСЦ5 напряжение постоянного тока, В |
Абсолютная по грешность измерения напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
1 |
2 |
3 |
4 |
+20 мВ |
±1,75 мВ | ||
-20 мВ | |||
+25 мВ | |||
-25 мВ | |||
+40 мВ | |||
-40 мВ | |||
+50 мВ | |||
-50 мВ |
Продолжение таблицы 10
Воспроизводимое установкой К2С-62А напряжение постоянного тока |
Измеренное при помощи модуля ОСЦ5 напряжение постоянного тока, В |
Абсолютная по грешность измерения напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
1 |
2 |
3 |
4 |
+80 мВ |
±3,5 мВ | ||
-80 мВ | |||
+100 мВ | |||
-100 мВ | |||
+150 мВ |
±5,0 мВ | ||
-150 мВ | |||
+250 мВ | |||
-250 мВ | |||
+350 мВ |
±6,0 мВ | ||
-350 мВ | |||
+500 мВ | |||
-500 мВ | |||
+800 мВ |
±12 мВ | ||
-800 мВ | |||
+1,0 В | |||
-1,0 В | |||
+1,5 В |
±30 мВ | ||
-1,5 В | |||
+2,5 В | |||
-2,5 В | |||
+3,5 В |
±60 мВ | ||
-3,5 В | |||
+5,0 В | |||
-5,0 В | |||
+8,0 В |
±120 мВ | ||
-8,0 В | |||
+10 В | |||
-10В | |||
+15 В |
±300 мВ | ||
-15 В | |||
+20 В | |||
-20 В | |||
+25 В | |||
-25 В | |||
+35 В |
±600 мВ | ||
-35 В | |||
+50 В | |||
-50 В | |||
+80 В |
±1,2 В | ||
-80 В | |||
+100 В | |||
-100 В |
Продолжение таблицы 10
Воспроизводимое установкой К2С-62А напряжение постоянного тока |
Измеренное при помощи модуля ОСЦ5 напряжение постоянного тока, В |
Абсолютная по грешность измерения напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
1 |
2 |
3 |
4 |
+120 В |
±1,8 В | ||
-120 В | |||
+150 В | |||
-150В |
-
8.4.2.2.3 Измерить напряжение постоянного тока при помощи модуля результаты измерений занести в протокол и в таблицу 10.
-
8.4.2.2.4 Рассчитать значения абсолютных погрешностей измерения напряжения постоянного тока по формуле (7):
А ^мод ^уст ? (?)
где имод- значение напряжения постоянного тока, измеренное модулем, В; иуст - значение напряжения постоянного тока, установленное на установки измерительной К2С-62А, В.
-
8.4.2.2.5 Результаты поверки считать положительными, если значения абсолютных погрешностей измерения напряжения постоянного тока находятся в пределах, приведенных в графе 4 таблицы 10.
8.4.3 Определение метрологических характеристик модуля ГПТН
8.4.3.1 Определение относительных погрешностей воспроизведения напряжения постоянного тока модулем ГПТН-

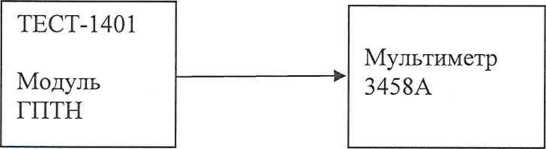

8.4.3.1.1 Собрать измерительную схему в соответствии с рисунком 8.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Рисунок 8
-
8.4.3.1.2 Последовательно задавая выходное напряжение модуля ГПТН в соответствии с таблицей 11 провести измерения воспроизводимых модулем напряжений с помощью мультиметра 3458А. Результаты измерений записать в протокол и в таблицу 11.
Таблица 11
Воспроизводимое модулем напряжение постоянного тока, В |
Измеренное мульти-метором 3458А напряжение постоянного тока, В |
Относительная погрешность воспроизведения напряжения постоянного тока, % |
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, % |
1 |
2 |
п 3 |
4 |
+1,0 |
±0,94 | ||
+2,0 |
±0,64 | ||
+5,0 |
±0,46 | ||
+7,0 |
±0,426 | ||
+10 |
±0,4 | ||
+20 |
±0,49 | ||
+30 |
±0,44 | ||
+40 |
0,415 | ||
+50 |
±0,4 |
-
8.4.3.1.3 Рассчитать значения относительных погрешностей воспроизведения напряжения постоянного тока по формуле (8):
™мульт
где ив0Спр - значение напряжения постоянного тока, воспроизводимое модулем, В;
имульт - значение напряжения постоянного тока, измеренное мультиметром 3458А, В.
Примечание 6 - Для выполнения данных операций поверки в автоматизированном режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля ГПТН
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выбрать режим поверки «воспроизведения напряжения постоянного тока» и нажать кнопку «Ок»;
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.3.1.4 Результаты поверки считать положительными, если значения относительных погрешностей воспроизведения напряжения постоянного тока находятся в пределах, приведенных в графе 4 таблицы 11.
-
8.4.3.2.1 Собрать измерительную схему в соответствии с рисунком 9.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
ТЕСТ-1401 | ||
Модуль |
Мультиметр | |
ГПТН |
“ к |
3458А |
Рисунок 9
-
8.4.3.2.2 Последовательно задавая на выходе модуля ГПТН силу постоянного тока в соответствии с таблицей 12 провести измерения силы постоянного тока с помощью модуля ЦММ1. Результаты измерений записать в протокол и в таблицу 12.
Таблица 12
Воспроизводимая модулем ГПТН сила постоянного тока, мА |
Измеренная мультиметром 3458А сила постоянного тока, мА |
Относительная погрешность воспроизведения силы постоянного тока, % |
Пределы допускаемой относительной по грешности воспроизведения силы постоянного тока, % |
1 |
2 |
3 |
4 |
+1,0 |
±0,94 | ||
+2,0 |
±0,64 | ||
+5,0 |
±0,46 | ||
+7,0 |
±0,426 | ||
+10 |
±0,4 | ||
+20 |
±0,64 | ||
+50 |
±0,46 | ||
+75 |
±0,42 | ||
+100 |
±0,4 |
-
8.4.3.2.3 Рассчитать значения относительных погрешностей воспроизведения силы постоянного тока по формуле (9):
Ляульт
где 1ВОСпр- значение силы постоянного тока, воспроизводимое модулем ГПТН, мА; 1мульт - значение силы постоянного тока, измеренное мультиметром 3458А, мА.
Примечание 7 - Для выполнения данных операций поверки в автоматизированном режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля ГПТН
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выбрать режим поверки «воспроизведения силы постоянного тока» и нажать кнопку «Ок»;
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.3.2.4 Результаты поверки считать положительными, если значения относительных погрешностей воспроизведения силы постоянного тока находятся в пределах, приведенных в графе 4 таблицы 12.
-
8.4.4 Определение метрологических характеристик модулей ИПТН16
-

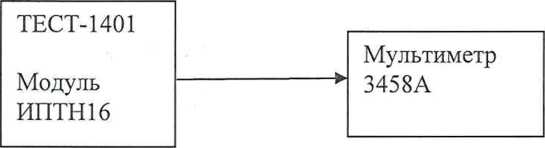

8.4.4.1.1 Собрать измерительную схему в соответствии с рисунком 10.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Рисунок 10
-
8.4.4.1.2 Последовательно задавая выходное напряжение модуля ИПТН16 в соответствии с таблицей 13 провести измерения воспроизводимых модулем напряжений с помощью мультиметра 3458А. Результаты измерений записать в протокол и в таблицу 13.
Таблица 13
Воспроизводимое модулем ИПТН16 напряжение постоянного тока, В |
Измеренное модулем ЦММ1 напряжение постоянного тока, В |
Абсолютная погрешность воспроизведения напряжения постоянного тока, мВ |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ |
1 |
2 |
3 |
4 |
-10 |
±5,0 | ||
-7,0 | |||
-з,о | |||
-1,5 | |||
-0,5 | |||
+0,015 | |||
+0,5 | |||
+1,5 | |||
+3,0 | |||
+7,0 | |||
+10 |
-
8.4.4.1.3 Рассчитать значения абсолютных погрешностей воспроизведения напряжения постоянного тока по формуле (10):
А— ^воспр ~ Uмульт ? (Ю)
где ивОспр- значение напряжения постоянного тока, воспроизводимое модулем, В; имуЛьт - значение напряжения постоянного тока, измеренное мультиметром, В.
Примечание 8 - Для выполнения данных операций поверки в автоматизированном режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля ИПТН16;
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выбрать режим поверки «воспроизведения напряжения постоянного тока» и нажать кнопку «Ок»;
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.4.1.4 Результаты поверки считать положительными, если значения абсолютных погрешностей воспроизведения напряжения постоянного тока находятся в пределах, приведенных в графе 4 таблицы 13.
-

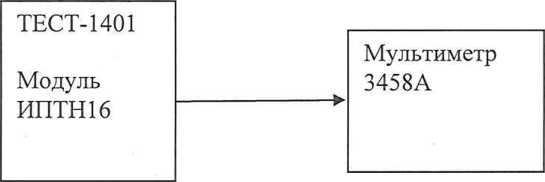

8.4.4.2.1 Собрать измерительную схему в соответствии с рисунком 11.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Рисунок 11
-
8.4.4.2.2 Последовательно задавая на выходе модуля ИПТН16 силу постоянного тока в соответствии с таблицей 14 провести измерения силы постоянного с помощью мультиметра 3458А. Результаты измерений записать в протокол и в таблицу 14.
Таблица 14
Воспроизводимая модулем ИПТН16 сила постоянного тока, мА |
Измеренная мультиметром 3458А сила постоянного тока, мА |
Абсолютная по грешность воспроизведения силы постоянного тока, мкА |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мкА |
1 |
2 |
3 |
4 |
-10 |
±20 | ||
-7,0 | |||
-5,0 | |||
-3,0 | |||
-1,5 | |||
-0,5 | |||
+0,01 | |||
+0,5 | |||
+1,5 | |||
+3,0 | |||
+5,0 | |||
+7,0 | |||
+10,0 |
-
8.4.2.2.3 Рассчитать значения абсолютных погрешностей воспроизведения силы постоянного тока по формуле (11):
А— -^воспр Дчульт 5 (И)
где 1ВОспр - значение силы постоянного тока, воспроизводимое модулем ИПТН16, мА; 1мульт - значение силы постоянного тока, измеренное мультиметром 3458А, мА.
Примечание 9 - Для выполнения данных операций поверки в автоматизированном режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля ИПТН16;
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выбрать режим поверки «воспроизведения силы постоянного тока» и нажать кнопку «Ок»;
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.2.1.4 Результаты поверки считать положительными, если значения абсолютных погрешностей воспроизведения силы постоянного тока находятся в пределах, приведенных в графе 4 таблицы 14.
-
8.4.5 Определение метрологических характеристик модуля МН8И-10В
-

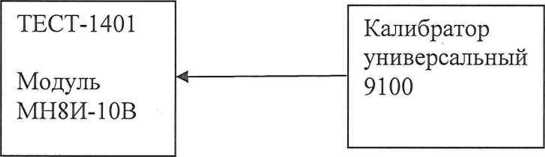

8.4.5.1.1 Собрать измерительную схему в соответствии с рисунком 12.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Рисунок 12
-
8.4.5.1.2 Последовательно задавая напряжение постоянного тока на выходе калибратора в соответствии с таблицей 15 провести измерения воспроизводимых напряжений с помощью модуля. Результаты измерений записать в протокол и в таблицу 15.
Таблица 15
Воспроизводимое калибратором напряжение постоянного тока, В |
Измеренное модулем МН8И-10В напряжение постоянного тока, В |
Относительная погрешность измерения напряжения постоянного тока, % |
Пределы допускаемой относительной по грешности измерений напряжения постоянного тока, % |
1 |
2 |
о 3 |
4 |
+10 |
±0,05 | ||
+7,5 |
±0,067 | ||
+5,0 |
±0,1 | ||
+2,5 |
±0,2 | ||
+1,0 |
±0,5 | ||
+0,05 |
±10,1 | ||
-1,0 |
±0,5 | ||
-2,5 |
±0,2 | ||
-5,0 |
±0,1 | ||
-7,5 |
±0,067 | ||
-10 |
±0,05 |
-
8.4.5.1.3 Рассчитать значения относительных погрешностей измерения напряжения постоянного тока по формуле (12):
^воспр
где ив0СПр- значение напряжения постоянного тока, воспроизводимое калибратором универсальным 9100, В;
иизм - значение напряжения постоянного тока, измеренное модулем, В.
Примечание 10 - Для выполнения данных операций поверки в автоматическом режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля МН8И-10В;
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.5.1.4 Результаты поверки считать положительными, если относительные погрешности измерений напряжения постоянного тока находятся в пределах, приведенных в графе 4 таблицы 15.
-
8.4.6 Определение метрологических характеристик модуля МН6И-150В
-

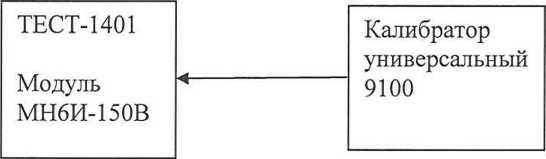

8.4.6.1.1 Собрать измерительную схему в соответствии с рисунком 13.
Подключить соединители контрольные в соответствии с ФТКС.411713.195 «Система автоматизированная измерительная ТЕСТ-1401».
Рисунок 13
-
8.4.6.1.2 Последовательно задавая напряжение постоянного тока на выходе калибратора в соответствии с таблицей 16 провести измерения воспроизводимых напряжений с помощью модуля МН6И-150В. Результаты измерений записать в протокол и в таблицу 16.
Таблица 16
Воспроизводимое калибратором напряжение постоянного тока, В |
Измеренное модулем напряжение постоянного тока, В |
Относительная погрешность измерения напряжения постоянного тока, % |
Пределы допускаемой относительной по грешности измерений напряжения постоянного тока, % |
1 |
2 |
3 |
4 |
+149,5 |
±0,05 | ||
+120 |
±0,058 | ||
+90 |
±0,07 | ||
+60 |
±0,095 | ||
+30 |
±0,17 | ||
+0,5 |
±9,0 | ||
-30 |
±0,17 | ||
-60 |
±0,095 | ||
-90 |
±0,07 | ||
-120 |
±0,058 | ||
-149,5 |
±0,05 |
-
8.4.6.1.3 Рассчитать значения относительных погрешностей измерения напряжения постоянного тока по формуле (13):
”воспр
где ив0Спр- значение напряжения постоянного тока, воспроизводимое калибратором универсальным 9100, В;
инзм - значение напряжения постоянного тока, измеренное модулем, В.
Примечание 11 - Для выполнения данных операций поверки в автоматическом режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля МН6И-150В;
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.6.1.4 Результаты поверки считать положительными, если значения относительных погрешностей измерений напряжения постоянного тока находятся в пределах, приведенных в графе 4 таблицы 16.
-
8.4.7 Определение метрологических характеристик модуля МПС2-2
8.4.7.1.1. Подсоединить мультиметр 3458А к выходным клеммам модуля и перевести его в режим измерений электрического сопротивления (рисунок 14).
ТЕСТ-1401 | ||
Мультиметр | ||
Модуль |
------------► |
3458А |
МПС2-2 |
Рисунок 14
-
8.4.7.1.2 Последовательно задавая на выходе модуля электрическое сопротивление в соответствии с таблицей 17 провести измерения электрического сопротивления воспроизводимых модулем с помощью мультиметра 3458А. Результаты измерений записать в протокол и в таблицу 17.
Таблица 17
Воспроизводимое модулем электрическое сопротивление, Ом |
Измеренное мультиметром 3458А электрическое сопротивление, Ом |
Относительная погрешность воспроиз- |
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления, % | |
ведения ского НИЯ, % |
электриче-сопротивле- | |||
1 |
2 |
п 3 |
4 | |
10 |
±0,5 | |||
20 |
±0,25 | |||
30 |
±0,17 | |||
50 |
±0,1 | |||
70 |
±0,71 | |||
100 |
±0,05 | |||
120 |
±0,083 | |||
130 |
±0,081 | |||
150 |
±0,077 | |||
170 |
±0,074 | |||
200 |
±0,07 | |||
240 |
±0,067 | |||
280 |
±0,064 | |||
320 |
±0,0625 | |||
360 |
±0,061 | |||
399 |
±0,06 | |||
400 |
±0,06 | |||
450 |
±0,063 | |||
500 |
±0,062 |
Продолжение таблицы 17
Воспроизводимое модулем электрическое сопротивление, Ом |
Измеренное мультиметром 3458А электрическое сопротивление, Ом |
Относительная погрешность воспроиз- |
Пределы допускаемой относительной по грешности воспроизведения электриче ского сопротивления, % | |
ведения ского НИЯ, % |
электриче-сопротивле- | |||
1 |
2 |
п 3 |
4 | |
550 |
±0,061 | |||
599 |
±0,06 | |||
600 |
±0,06 | |||
650 |
±0,065 | |||
700 |
±0,064 | |||
750 |
±0,063 | |||
799 |
±0,062 | |||
800 |
±0,062 | |||
850 |
±0,062 | |||
900 |
±0,061 | |||
950 |
±0,061 | |||
999,9 |
±0,06 | |||
1000 |
±0,06 | |||
1100 |
±0,064 | |||
1200 |
±0,063 | |||
1300 |
±0,062 | |||
1400 |
±0,061 | |||
1500 |
±0,06 | |||
1600 |
±0,063 | |||
1700 |
±0,062 | |||
1800 |
±0,061 | |||
1900 |
±0,06 | |||
2000 |
±0,06 |
-
8.4.7.1.3 Рассчитать значения относительных погрешностей воспроизведения электрического сопротивления по формуле (14):
^модуля дизм . 2QQ 0/0
(14)
^изм
где Кмодуля - значение электрического сопротивления, воспроизводимое модулем, Ом; R-изм - значение электрического сопротивления, измеренное мультиметром, Ом.
Примечание 12 - Для выполнения данных операций поверки в автоматическом режиме необходимо:
-запустить программу ppv.exe;
-в открывшемся окне установить галочку напротив модуля МПС2-2;
-нажать кнопку «проверка»;
-в открывшемся окне задать имя и выбрать путь сохранения файла протокола и нажать «Ок»
-выполнить команды программы;
-после завершения процедуры поверки результаты поверки будут сохранены в указанном ранее файле.
-
8.4.7.1.4 Результаты поверки считать положительными, если значения относительных погрешностей воспроизведения электрического сопротивления находятся в пределах, приведенных в графе 4 таблицы 17.
-
9.1 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений, и (или) лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средств измерений, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средств измерений.
Н.В. Нечаев
В.И. Добровольский
Начальник НИО-6 ФГУП «ВНИИФТРИ»
Начальник лаборатории 620
ФГУП «ВНИИФТРИ»
