Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Измерители сопротивления АКИП-6303, АКИП-6304, АКИП-6305, АКИП-6306

МЕТОДИКА ПОВЕРКИ ПР-16-2020МП г. Москва 2020 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок измерителей сопротивления АКИП-6303, АКИП-6304, АКИП-6305, АКИП-6306, изготавливаемые CHANGZHOU CHUANGKAI ELECTRONIC CO., LTD, Китай.

Измерители сопротивления АКИП-6303, АКИП-6304, АКИП-6305, АКИП-6306 (далее -измерители) предназначены для измерения сопротивлений резисторов, переключателей, реле, соединителей, коннекторов, разъемов и прочих резистивных элементов при производстве и для лабораторных измерений.

Интервал между поверками 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Подготовка к поверке

Раздел 6

да

да

2 Внешний осмотр

7.1

да

да

3 Опробование

7.2

да

да

4 Проверка идентификационных данных программного обеспечения

7.3

да

да

5 Определение абсолютной погрешности измерения сопротивления

7.4

да

да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены, сведения о результатах поверки средств поверки должны быть включены в Федеральный информационный фонд по обеспечению единства измерений.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Тип средства поверки

7.4

Катушки электрического сопротивления Р310. Номинальные значения сопротивлений 0,001 Ом, 0,01 Ом, класс точности 0,01.

Меры электрического сопротивления однозначные P3030. Номинальные значения сопротивлений: 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 100 Ом, 1000 Ом, 10000 Ом. Класс точности 0,01.

Мера-имитатор Р40116М. Диапазон значений сопротивления от 10 кОм до 1 ГОм, класс точности 0,02.

Вспомогательное оборудование: короткозамыкатель из набора мер сопротивления образцовых Н2-1

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до 50 °C.

±0,25 °С

Цифровой   термометр-гигрометр

Fluke 1620A

Давление

от 30 до 120 кПа

±300 Па

Манометр абсолютного давления Testo 511

Влажность

от 10 до 100 %

±2 %

Цифровой термометр-гигрометр

Fluke 1620A

Напряжение питающей сети

от 50 до 480 В

±0,2 %

Прибор измерительный универсальный параметров электрической сети DMG 800

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2018.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требования правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по эксплуатации.

5 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ПОВЕРКЕ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (25±5) °С;

  • - относительная влажность до 80 %;

  • - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

  • - напряжение питающей сети (230±10) В;

  • - частота питающей сети (50,0±0,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ вспомогательные средства поверки.
  • 6.1 Перед проведением подготовительные работы:

поверки должны быть выполнены

- проведены технические безопасности проводимых работ ГОСТ 12.27.0-75;

и организационные мероприятия по в соответствии с действующими

- проверить наличие действующих свидетельств поверки на

следующие обеспечению положениями основные и

  • 6.2 Средства поверки и поверяемый измеритель должны быть подготовлены к работе согласно их руководствам по эксплуатации.

  • 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

6.5. Встроенный аккумулятор измерителя АКИП-6306 должен быть заряжен более чем на 30 %.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр.

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого измерителя следующим требованиям:

  • - не должно быть механических повреждений корпуса, при наклоне корпуса не должно быть шумов от незакрепленных деталей или посторонних предметов внутри корпуса;

  • - все надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.

Примечание: к механическим повреждениям относятся глубокие царапины, деформации на рабочих поверхностях центрального или внешнего проводников соединителей, вмятины на корпусе синтезатора, а также другие повреждения, непосредственно влияющие на технические характеристики синтезатора.

7.2 Опробование

Включить прибор. Проверить работоспособность жидкокристаллического дисплея и функциональных клавиш. Режимы, отображаемые на дисплее, при нажатии соответствующих клавиш, должны соответствовать описанию, приведенному в руководстве по эксплуатации.

При неверном функционировании, поверяемый измеритель бракуется и направляется в ремонт.

7.3 Проверка идентификационных данных программного обеспечения

Проверка идентификационных данных программного измерителей осуществляется путем вывода на дисплей прибора информации о версии программного обеспечения. Вывод системной информации осуществляется по процедуре, описанной в руководстве по эксплуатации на прибор.

Результат проверки считать положительным, если номер версии программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

нет

Номер версии (идентификационный номер ПО)

не ниже 1.0

7.4 Определение абсолютной погрешности измерений сопротивления

Определение абсолютной погрешности измерения сопротивления проводить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого мерами электрического сопротивления.

  • 7.4.1 Включить измеритель и прогреть в течении не мене 15 минут. Измеритель АКИП-6306 должен работать от встроенного аккумулятора, адаптер питания должен быть отключен от измерителя.

  • 7.4.2 Подключить эталонную меру сопротивления к поверяемому прибору в соответствии с руководствами по эксплуатации на поверяемый прибор и меру сопротивления.

  • 7.4.3 Перед проведением измерений выполнить в поверяемом измерителе следующие настройки в соответствии с руководством по эксплуатации: скорость измерений установить минимальную (в модификациях АКИП-6303, АКИП-6304, АКИП-6305), максимальный тестовый ток (в модификациях АКИП-6303, АКИП-6304, АКИП-6305), выполнить компенсацию начального сопротивления измерительных проводов. Для компенсации начального сопротивления проводов и установки нуля - использовать короткозамыкатель, например из набора мер сопротивления образцовых Н2-1.

  • 7.4.4 При использовании однозначной меры сопротивления

    использовать

четырехпроводное подключение, как показано на рисунке 1.

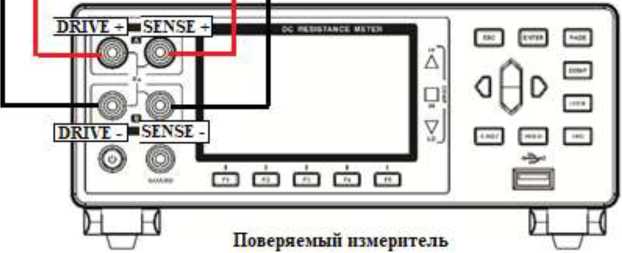

Рисунок 1 - Схема подключения однозначной меры сопротивления к поверяемому измерителю

  • 7.4.5 При использовании в качестве эталонной меры магазина сопротивлений, подключение производить согласно руководству по эксплуатации на поверяемый прибор и магазин сопротивлений. После подключения, выполнить установку нуля на измерителе, чтобы компенсировать начальное сопротивление магазина сопротивлений. Для этого - установить на магазине нулевое значение сопротивления и после подключения к прибору, провести компенсацию начального сопротивления в соответствии инструкцией, изложенной в руководстве по эксплуатации. После этого - установить на магазине требуемое значение сопротивления.

  • 7.4.6 Значения сопротивления и предел измерений устанавливать в соответствие с таблицами 3 - 5.

  • 7.4.7 Провести измерения значений сопротивления и записать измеренные значения в таблицы 5 - 8.

Мера сопротивления

Таблица 5 - Измерения сопротивления АКИП-6303

Верхний предел измерений, Ом

Номинальное значение меры

Измеренное значение сопротивления

Пределы допускаемых значений сопротивления

Нижний

Верхний

1

2

3

4

5

0,02

1 мОм

0,9950 мОм

1,0046 мОм

10 мОм

9,99 мОм

10,01 мОм

0,3

10 мОм

9,974 мОм

10,026 мОм

100 мОм

99,92 мОм

100,08 мОм

2

100 мОм

99,83 мОм

100,17 мОм

1000 мОм

999,72 мОм

1000,28 мОм

20

1 Ом

0,9983 Ом

1,0017 Ом

10 Ом

9,9976 Ом

10,0024 Ом

200

10 Ом

9,997 Ом

10,003 Ом

100 Ом

99,991 Ом

100,009 Ом

2-103

100 Ом

99,97 Ом

100,03 Ом

1000 Ом

999,92 Ом

1000,08 Ом

2^ 104

1 кОм

999,73 кОм

1000,27 кОм

10 кОм

9,9991 кОм

10,0009 кОм

Продолжение таблицы 5

1

2

3

4

5

2405

10 кОм

9,997 кОм

10,003 кОм

100 кОм

99,991 кОм

100,009 кОм

2-106

100 кОм

99,972 кОм

100,028 кОм

1000 кОм

999,90 кОм

1000,1 МОм

1 • 107

1 МОм

0,9996 МОм

1,0004 МОм

10 МОм

9,9969 МОм

10,0031 МОм

Таблица 6 - Измерения сопротивления АКИП-6304

Верхний предел измерений, Ом

Номинальное значение меры

Измеренное значение сопротивления

Пределы допускаемой абсолютной погрешности измерений

Нижний

Верхний

3 • 10-3

1 мОм

0,9984 мОм

1,0016 мОм

0,03

1 мОм

0,993 мОм

1,007 мОм

10 мОм

9,984 мОм

10,016 мОм

0,3

10 мОм

9,95 мОм

10,05 мОм

100 мОм

99,94 мОм

100,07 мОм

3

0,1 Ом

0,0995 Ом

0,1005 Ом

1 Ом

0,9994 Ом

1,0007 Ом

30

1 Ом

0,995 Ом

1,005 Ом

10 Ом

9,994 Ом

10,007 Ом

300

10 Ом

9,95 Ом

10,05 Ом

100 Ом

99,94 Ом

100,07 Ом

3-103

0,1 Ом

0,0995 кОм

0,1005 кОм

1 кОм

0,9994 кОм

1,0007 кОм

3-104

1 кОм

0,995 кОм

1,005 кОм

10 кОм

9,994 кОм

10,007 кОм

3-105

10 кОм

9,94 кОм

10,07 кОм

100 кОм

99,89 кОм

100,11 кОм

3-106

0,1 МОм

0,0989 МОм

0,1011 МОм

1 МОм

0,9971 МОм

1,0029 МОм

Таблица 7 - Измерения сопротивления АКИП-6305

Верхний предел измерений, Ом

Номинальное значение меры

Измеренное значение сопротивления

Пределы допускаемой абсолютной погрешности измерений

Нижний

Верхний

1

2

3

4

5

0,01

1 мОм

0,997400 мОм

1,002600 мОм

10 мОм

9,99200 мОм

10,00800 мОм

0,1

10 мОм

9,98400 мОм

10,01600 мОм

100 мОм

99,9300 мОм

100,0700 мОм

1

100 мОм

99,908 мОм

100,092 мОм

1000 мОм

999,800 Ом

1000,200 Ом

10

1 Ом

0,99912 Ом

1,00088 Ом

10 Ом

9,99840 Ом

10,00160 Ом

100

10 Ом

9,9983 Ом

10,0017 Ом

100 Ом

99,9920 Ом

100,0080 Ом

1 • 103

100 Ом

99,984 Ом

100,016 Ом

1000 Ом

999,930 кОм

1000,070 кОм

Продолжение таблицы 7

1

2

3

4

5

1 • 104

1 кОм

0,99983 кОм

1,00017 кОм

10 кОм

9,99920 кОм

10,00080 кОм

1 • 105

10 кОм

9,9983 кОм

10,0017 кОм

100 кОм

99,9920 кОм

100,0080 кОм

1 • 106

100 кОм

99,982 кОм

100,018 кОм

1000 кОм

999,910 МОм

1000,090 МОм

1 • 107

1 МОм

0,99960 МОм

1,00040 МОм

10 МОм

9,99690 МОм

10,00310 МОм

1 • 108

10 МОм

9,979 МОм

10,021 МОм

100 МОм

99,7990 МОм

100,2010 МОм

1 • 109

100 МОм

98,800 МОм

101,20 МОм

1000 МОм

899,800 МОм

1100,20 МОм

Таблица 8 - Измерения сопротивления АКИП-6306

Верхний предел измерений, Ом

Номинальное значение меры

Измеренное значение сопротивления

Пределы допускаемой абсолютной погрешности измерений

Нижний

Верхний

3 • 10-3

1 мОм

0,9984 мОм

1,0016 мОм

0,03

1 мОм

0,993 мОм

1,007 мОм

10 мОм

9,984 мОм

10,016 мОм

0,3

10 мОм

9,95 мОм

10,05 мОм

100 мОм

99,94 мОм

100,07 мОм

3

0,1 Ом

0,0995 Ом

0,1005 Ом

1 Ом

0,9994 Ом

1,0007 Ом

30

1 Ом

0,995 Ом

1,005 Ом

10 Ом

9,994 Ом

10,007 Ом

300

10 Ом

9,95 Ом

10,05 Ом

100 Ом

99,94 Ом

100,07 Ом

3-103

0,1 Ом

0,0995 кОм

0,1005 кОм

1 кОм

0,9994 кОм

1,0007 кОм

3-104

1 кОм

0,995 кОм

1,005 кОм

10 кОм

9,994 кОм

10,007 кОм

3-105

10 кОм

9,94 кОм

10,07 кОм

100 кОм

99,89 кОм

100,11 кОм

3-106

0,1 МОм

0,0989 МОм

0,1011 МОм

1 МОм

0,9971 МОм

1,0029 МОм

Результаты поверки считать положительными, если измеренные значения сопротивления находятся в пределах, приведенных в таблицах 5 - 8.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений или выдается извещение о непригодности.

Корнеев

Начальник отдела испытаний АО «ПриСТ»
