Методика поверки «ГСИ. Газоанализаторы стационарные Sensepoint XCL, Sensepoint XRL» (МП 185-221-2017)

Федеральное агентство по техническому регулированию и метрологии Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

«УНИИМ»

Государственная система обеспечения единства измерений

Методика поверки

МП 185-221-2017

Екатеринбург

2017

• 1.  Разработана: ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП “УНИИМ”)

• 2. Исполнитель: Лифинцева М.Н. старший инженер ФГУП «УНИИМ».

• 3. Утверждена ФГУП “УНИИМ” «29» декабря 2017 г.

СОДЕРЖАНИЕ

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ...6

• 6 УСЛОВИЯ ПОВЕРКИ

• 7 ПОДГОТОВКА К ПОВЕРКЕ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Проверка диапазона измерений и определение основной погрешности при измерении

объемной доли (концентрации) определяемых компонентов

• 8.4 Определение вариации выходного сигнала

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А

Приложение Б

Приложение В

Дата введения «29» декабря 2017 г.

• 1.1 Настоящий документ распространяется на газоанализаторы стационарные Sensepoint XCL, Sensepoint XRL (далее - газоанализаторы) и устанавливает методику их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

• 1.2 Интервал между поверками для газоанализаторов - один год.

В настоящей методике использованы ссылки на документы, приведенные в таблице 1.

Таблица 1 - Перечень документов

• 3.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Таблица 2- Операции поверки

Примечание. Знак «+» обозначает, что соответствующую операцию поверки проводят.

• 3.2 При получении отрицательных результатов на любой из операций, указанных в таблице 2, поверку прекращают, а далее выясняют и устраняют причины несоответствий и повторяют поверку по пунктам несоответствий.

• 3.3 В случае повторного выявления несоответствия установленным требованиям поверку прекращают, выдается извещение о непригодности, в паспорте делается отметка «не пригоден».

• 3.4 При периодической поверке газоанализаторов, имеющих несколько диапазонов (поддиапазонов) измерений, допускается, на основании письменного заявления владельца СИ, проводить поверку измерительных диапазонов (поддиапазонов), в которых газоанализатор эксплуатируется.

• 4.1 При проведении поверки применяют следующие средства поверки:

• - стандартные образцы - поверочные газовые смеси (ГСО-ПГС):

ГСО 10253-2013 (О₂ - азот), ГСО 10329-2013 (H₂S - воздух), ГСО 10327-2013 (NH₃ - воздух), ГСО 10325-2013 (Н₂- воздух), ГСО 10331-2013 (NO₂ - воздух), ГСО 10242-2013 (СО - воздух), ГСО 10257-2013 (СН₄ - воздух);

• - Рабочий эталон единицы силы постоянного электрического тока 2 разряда в диапазоне значений от 0 до 20-10’³ А по ГОСТ 8.022 (калибратор электрических сигналов СА 100, регистрационный номер в Федеральном информационном фонде 19612-03);

• - ротаметр РМ-А-0,063Г УЗ, верхняя граница диапазона измерений объемного расхода 0,063 м³/ч, КТ 4 (регистрационный номер в Федеральном информационном фонде 19325-12).

• - азот особой чистоты сорт 1, 2 по ГОСТ 9293 в баллоне под давлением;

• - поверочный нулевой газ (ПНГ) - марка Б по ТУ 6-21-5-82 в баллонах под давлением;

• - термогигрометр CENTER-ЗЮ. Диапазон измерений относительной влажности от 10 % до 100 %, погрешность ±2,5%; диапазон измерений температуры от минус 20 °C до плюс 60 °C, погрешность ±0,7 °C (регистрационный номер в Федеральном информационном фонде 22129-09);

• - барометр-анероид метеорологический М-67. Диапазон (610-790) мм рт. ст., погрешность ± 0,8 мм рт. ст. (регистрационный номер в Федеральном информационном фонде 3744-73).

• 4.2 Эталон должен иметь действующее свидетельство об аттестации, ГСО должны иметь действующие паспорта, средства измерений должны иметь действующие свидетельства о поверке.

• 4.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

• 5.1  При проведении поверки необходимо соблюдать требования ГОСТ 12.2.007.0, ГОСТ 12.1.005, Приказа Минтруда России от 24.07.2013 №328н и требования безопасности, установленные в документации на средства поверки, «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».

• 5.2 К проведению поверки допускаются лица, изучившие руководство по эксплуатации на поверяемый газоанализатор, эксплуатационную документацию на средства поверки, настоящую методику поверки и работающих в качестве поверителей в организации аккредитованной на право поверки средств физико-химических измерений.

Поверку газоанализаторов проводят в следующих условиях:

• - температура окружающего воздуха, °C............................................................20±5

• - относительная влажность воздуха, %, не более......................................................70

• - атмосферное давление, кПа...............................................................от 84 до 106,7.

• 7.1 Газоанализатор подготовить к работе в соответствии с руководством по эксплуатации.

• 7.2 Средства поверки подготовить к работе в соответствии с эксплуатационной документацией.

• 7.3 Поверку проводят с использованием ГСО-ПГС, состав и характеристики которых приведены в Приложении А. Баллоны с ГСО-ПГС должны быть выдержаны при температуре поверки в течение не менее 24 ч. Расход подаваемой ПГС должен быть:

-для газоанализаторов Sensepoint XCL (300±30) мл/мин;

-для газоанализаторов Sensepoint XRL (500±50) мл/мин.

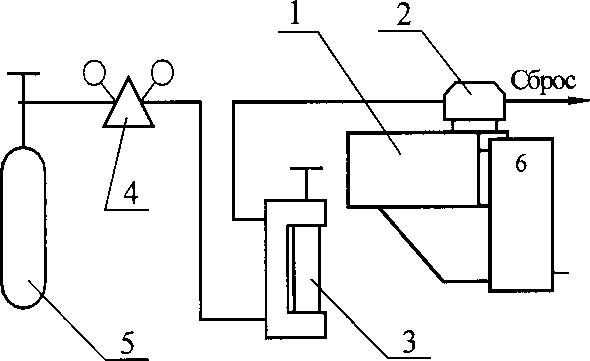

• 7.4 Собрать схему поверки газоанализатора, которая представлена на рисунке 1.



1- газоанализатор; 2 - насадка; 3 - ротаметр РМ-А-0,063; 4 - редуктор (регулятор расхода поверочной газовой смеси) ДПК 1,65; 5 — баллон с поверочной газовой смесью;

6 - калибратор или ПК.

Рисунок 1 - Схема поверки газоанализатора

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При внешнем осмотре проверить:

• - соответствие комплектности эксплуатационной документации (РЭ, паспорт);

• - соответствие маркировки требованиям, предусмотренным эксплуатационной документацией;

• - отсутствие повреждений и дефектов, влияющих на работоспособность газоанализатора;

• - наличие заводского номера;

• - наличие свидетельства о предыдущей поверке (в случае периодической поверки).

• 8.1.2 Результаты внешнего осмотра считают положительными, если выполняются требования 8.1.1.

• 8.2.1 При опробовании проверить функционирование газоанализатора и идентификационные данные программного обеспечения.

• 8.2.2 Проверку функционирования газоанализатора проводить по отображению информации на ПК (вывод наименования модели газоанализатора, типа датчика, концентрации газа, сообщений о неисправности - коды ошибок и т.д.) в процессе тестирования при его включении в соответствии с Руководством по эксплуатации.

• 8.2.3 Проверку идентификационных данных программного обеспечения газоанализатора проводить сравнением номера версии (идентификационного номера) программного обеспечения, указанного в паспорте на газоанализатор с номером версии, указанным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

• 8.2.4 Результаты опробования считают положительными, если выполняются требования, указанные в 8.2.2, и идентификационные данные программного обеспечения газоанализатора соответствуют приведенным в таблице 3.

• 8.3.1 Собрать схему поверки, которая изображена на рисунке 1.

• 8.3.2 Проверка диапазона измерений и определение основной погрешности проводится при подаче ГСО-ПГС (далее-ПГС) в следующем порядке:

  • 8.3.2.1 Подать на вход газоанализатора ПГС (Приложение А, соответственно поверяемому диапазону измерений и определяемому компоненту) в последовательности:

№№ 1-2-3-4-3-2-1-4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки),

№№ 1-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки).

• 8.3.2.2 Отношение погрешности, с которой устанавливается содержание компонента в ПГС, к пределу допускаемой основной погрешности газоанализатора, должно быть не более 1/2.

• 8.3.2.3 Время подачи каждой ПГС не менее утроенного То,9д

• 8.3.2.4 Зафиксировать установившиеся показания газоанализатора при подаче каждой ПГС:

• - по измерительному прибору (шкале калибратора, включенного в режим измерения постоянного тока), подключенному к аналоговому выходу газоанализатора;

• - по цифровому выходу газоанализатора с помощью персонального компьютера;

• - по цифровому дисплею Bluetooth (при его наличии).

• 8.3.3 Расчетные значения выходного сигнала С_р поверяемого газоанализатора с линейно возрастающей зависимостью выходного сигнала постоянного тока от входной измеряемой величины для заданного значения входной измеряемой величины определить по формуле

I -1_Н  /        X

где С _р - расчетное значение объемной доли определяемого компонента, %;

1_в,1_п- верхнее и нижнее предельные значения выходного сигнала, мА (1_В = 20мА, /_н =4мА);

I - измеренное значение выходного сигнала, мА;

С_В,С_Н- верхний и нижний пределы измерений объемной доли определяемого компонента, %.

• 8.3.3.1 Пересчёт значений содержания определяемого компонента, выраженных в объёмных долях, %, в значения довзрывоопасной концентрации, % НКПР, провести по формуле

С

С =---^—100,                                 (2)

р(%нкпр) НКПР                                          ^V

где Ср _{(% НКПР}} - расчетное значение содержания определяемого компонента, выраженное в единицах довзрывоопасной концентрации, % НКПР;

НКПР - значение объёмной доли определяемого компонента, соответствующее нижнему концентрационному пределу распространения пламени по ГОСТ 30852.19, %.

• 8.3.4 Значения основной абсолютной погрешности, A_0J, % НКПР, рассчитать в каждой поверяемой точке диапазона по формуле



(3)

где Cij - i-измеренное (расчетное) значение газоанализатора в j-точке диапазона, % НКПР; Coj - значение концентрации измеряемого компонента, соответствующее j-точке диапазона, указанное в паспорте на ГСО-ПГС, % НКПР.

• 8.3.5 Значения основной приведенной к ВПИ погрешности y_Oj, % (млн'¹), рассчитать по формуле

  / oj



(4)

где С_й - значение объемной доли определяемого компонента, соответствующее) - верхнему пределу диапазона измерений, % (млн'¹).

• 8.3.6 Значение основной относительной погрешности 5₀j, % (млн'¹), рассчитать по формуле



  •100.

  (5)

• 8.3.7 Результаты поверки считать положительными, если полученные значения основной погрешности не превышают пределов, указанных в Приложении Б настоящей методики.

• 8.4.1 Определение вариации выходного сигнала газоанализатора проводят одновременно с определением основной погрешности.

• 8.4.2 Значение вариации выходного сигнала определяют как разность между показаниями газоанализатора, полученными:

• - в точке проверки 2 (ПГС № 2) - при поверке газоанализаторов, для которых в Приложении А указаны 3 точки поверки);

• - в точке проверки 3 (ПГС № 3) - при поверке газоанализаторов, для которых в Приложении А указаны 4 точки поверки),

при подходе к точке проверки со стороны больших и меньших значений.

• 8.4.3 По результатам измерений значение вариации выходных сигналов (Нд) в долях от пределов допускаемой основной абсолютной погрешности рассчитать по формуле

|с_л-С I

_{Н =} I б____Л£|                                           (6)

А А

пр

где Сб, С_м - результаты измерений определяемого компонента при подходе к точке проверки со стороны соответственно больших и меньших значений, % НКПР;

А„_р - предел допускаемой основной абсолютной погрешности, % НКПР.

• 8.4.4 По результатам измерений значение вариации выходных сигналов (H_Y) в долях от пределов допускаемой основной приведенной к ВПИ погрешности рассчитать по формуле

|с_л -С I

н =L_6—^1-юо,

⁷ Сп-Г

В ' пр

где у_пр - предел допускаемой основной приведенной к ВПИ погрешности, % (млн^-1).

• 8.4.5 По результатам измерений значение вариации выходных сигналов (Hg) в долях от пределов допускаемой основной относительной погрешности рассчитать по формуле



  (8)

  где 8_пр - предел допускаемой основной относительной погрешности, % (млн'¹).

• 8.4.6 Результаты поверки считать положительными, если рассчитанные значения вариации выходных сигналов в долях от предела допускаемой основной погрешности, указанных в приложении Б, не превышают 0,5.

• 9.1 Результаты заносят в протокол, форма которого приведена в приложении В.

• 9.2 При положительных результатах поверки газоанализатор признают пригодным к эксплуатации, оформляют свидетельство о поверке по форме приказа Минпромторга России № 1815 или в паспорте делают отметку с указанием даты поверки и подписи поверителя. Знак поверки наносится на свидетельство о поверке и/или паспорт.

• 9.3 При отрицательных результатах поверки газоанализатор к применению не допускают, свидетельство о поверке аннулируют, выдают извещение о непригодности по форме приказа Минпромторга России № 1815 с указанием причин, делают соответствующую запись в паспорте.

Старший инженер ФГУП «УНИИМ»

М.Н.Лифинцева

XRL

Приложение A Характеристики поверочных газовых смесей (Ш'С), утвержденных в качестве государственных стандартных образцов (ГСО), г1ых при поверке газоанализаторов стационарных Sensepoint XCL, Sense;

Продолжение Приложения А

Таблица Б.1 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности измерительных каналов токсичных газов и кислорода с электрохимическим сенсором

Таблица Б.2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной абсолютной погрешности измерительного канала горючих газов с термокаталитическим сенсором

(рекомендуемое)

Протокол № от Поверки газоанализаторов стационарных Sensepoint XCL, Sensepoint XRL в соответствии с документом МП 185-221-2017 «ГСП. Газоанализаторы стационарные Sensepoint XCL, Sensepoint XRL. Методика поверки»

Заводской номер:__________________________________________________________________

Принадлежит:______________________________________________________

Средства поверки:________________________________________________________________

Условия поверки:__________________________________________________________________

Результаты внешнего осмотра_____________________________________________________

Результаты опробования

Таблица - Идентификационные данные программного обеспечения

Проверка диапазона измерений и определение основной погрешности при измерении объемной доли (концентрации) определяемых компонентов

Определение вариации выходного сигнала

Заключение по результатам поверки:

На основании положительных результатов поверки выдано свидетельство о поверке №_________от_________20__г.

На основании отрицательных результатов поверки выдано извещение о непригодности №_________от________20___г.

Дата поверки_________________ Подпись поверителя__________________________

Организация, проводившая поверку________________________________________________
