ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Заместитель генерального директора

Государственная система обеспечения единства измерений

ВАТТМЕТРЫ

Методика поверки

РТ-МП-402-551-2021 г. Москва

2021 г.

  • 1 Общие положения

Настоящая методика поверки распространяется на ваттметры, изготовленные обществом с ограниченной ответственностью «ПРОФКИП» (ООО «ПРОФКИП»), г. Мытищи Московской обл. и устанавливает методы их первичной и периодической поверок.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемых ваттметров к государственному первичному эталону:

ГЭТ153-2019 «Государственный первичный эталон единицы электрической мощности в диапазоне частот от 1 до 2500 Гц».

Передача размеров единиц величин при поверке осуществляется методом прямых измерений.

  • 2 Перечень операций поверки средства измерений

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Обязательность выполнения операции при

первичной поверке

периодической поверке

Внешний осмотр

7

Да

Да

Подготовка к поверке и опробование средства измерений

8

Да

Да

Идентификация программного обеспечения

9

Да

Да

Определение метрологических характеристик: определение приведенной     погрешности

измерений электрической мощности

10

10.1

Да

Да

  • 3 Требования к условиям проведения поверки

    • 3.1 При проведении поверки должны быть соблюдены следующие условия:

-температура окружающего воздуха, °C............................................................20±5;

- относительная влажность воздуха, %......................................................от 30 до 80;

-атмосферное давление, кПа...................................................................от 84 до 106.

  • 4 Требования к специалистам, осуществляющим поверку

К поверке допускаются лица, изучившие эксплуатационные документы на поверяемые средства измерений, основные и вспомогательные средства поверки и настоящую методику поверки.

  • 5 Метрологические и технические требования к средствам поверки

    • 5.1  При проведении поверки применяются основные средства поверки (эталоны), указанные в таблице 2.

    • 5.2 Для определения условий проведения поверки используют вспомогательные средства поверки, указанные в таблице 3.

    • 5.3 Допускается применение не приведенных в таблицах 2 и 3 средств поверки, но обеспечивающих определение метрологических характеристик поверяемых средств измерений и условий проведения поверки с требуемой точностью.

    • 5.4 Применяемые средства поверки должны быть исправны и поверены, применяемые средства поверки утвержденного типа СИ в качестве эталонов единиц величин должны быть исправны и поверены с присвоением соответствующего разряда по требованию государственных поверочных схем.

    • 5.5 Применяемые эталоны единиц величин не утвержденного типа СИ должны быть аттестованы и утверждены приказом Федерального агентства по техническому регулированию и метрологии в соответствии с пунктом 6 Положения об эталонах единиц величин используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 года № 734 (с изменениями на 21 октября 2019 года) с присвоением соответствующего разряда по требованию государственных поверочных схем.

Таблица 2 - Основные средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение), обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

10.1

Комплекс поверочный 3M3003:

Воспроизведение напряжения постоянного тока от 1 • 10‘4 до 1 • 103 В, пределы допускаемой основной относительной погрешности ± 0,01%

Воспроизведение напряжения переменного тока от 1 • 10'4 до 7,5• 103 В, пределы допускаемой основной относительной погрешности ± 0,02 %

Воспроизведение силы постоянного тока от 1 • 1О'Э до 110“ А, пределы допускаемой основной относительной погрешности ±0,05 %

Воспроизведение силы переменного тока от 1,0 до 10 А, пределы допускаемой основной относительной погрешности ± 0,03 %

Воспроизведение силы переменного тока от 12 до 25 А, пределы допускаемой основной относительной погрешности ± 0,1 %

Таблица 3 - Вспомогательные средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение), обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

10.1

Прибор комбинированный Testo 622

  • - измерение температуры: от -10 до +60 °C, Д= ±0,4 °C

  • - измерение относительной влажности: от 10 до 95 %, Д= ±3 %

  • - измерение абсолютного давления: от 300 до 1200 гПа, Д= ±5 гПа

  • 6 Требования (условия) по обеспечению безопасности проведения поверки

    • 6.1 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

    • 6.2 При проведении поверки необходимо соблюдать правила техники безопасности при эксплуатации электроустановок и требования безопасности, определенные в эксплуатационных документах.

    • 6.3 К работе на электроустановках следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих удостоверение о проверке знаний. Специалист, осуществляющий поверку, должен иметь квалификационную группу по электробезопасности не ниже третьей.

  • 7 Внешний осмотр средства измерений

При внешнем осмотре должно быть установлено соответствие приборов следующим требованиям:

  • -  отсутствие механических повреждений корпуса и соединительных элементов, нарушающих работу или затрудняющих поверку;

  • - все надписи на панелях должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

Приборы не соответствующие перечисленным требованиям дальнейшей поверке не подвергаются.

  • 8 Подготовка к поверке и опробование средства измерений

Выдержать ваттметр и средства поверки во включенном состоянии при условиях, указанных в руководствах по эксплуатации. Минимальное время прогрева 30 минут.

При опробовании необходимо включить ваттметр, проверить работоспособность дисплея, функциональных клавиш, режимы, отображаемые на дисплее, должны соответствовать выбранным при нажатии соответствующих клавиш и указаниям руководства по эксплуатации.

Приборы, не соответствующие перечисленным требованиям, дальнейшей поверке не подвергаются.

  • 9 Идентификация программного обеспечения

При включении ваттметра на дисплее отображается информация текущей версии программного обеспечения.

Результаты проверки считаются положительными, если версия программного обеспечения соответствует данным, приведенным в описании типа средства измерений.

  • 10 Определение метрологических характеристик

    • 10.1 Определение приведенной погрешности измерений электрической мощности проводят методом прямых измерений при помощи комплекса поверочного 3M3003 следующим образом:

  • - разъемы поверяемого ваттметра соединяют с комплексом поверочным 3M3003 при помощи измерительных проводов с соответствующими разъемами (в зависимости от воспроизводимого значения силы тока и напряжения), при подключении необходимо соблюдать полярность. Схема соединения приведена на рисунке 1;

  • - на комплексе поверочном 3M3003 поочередно задать значения силы постоянного (переменного) тока 10, 50 и 100% от выбранного предела измерений силы тока, при этом задаваемое значение напряжения должно соответствовать верхнему значению выбранного предела;

  • - зафиксировать показания электрической мощности на поверяемом ваттметре;

  • - повторить измерения для всех оставшихся пределов измерений силы тока и напряжения поверяемого ваттметра;

  • - вычислить приведенную погрешность измерений электрической мощности у, %, по формуле 1

Р, - Р 5=--- --100,                                О)

где Pi - измеренное значение электрической мощности ваттметром, Вт;

Ра- действительное значение электрической мощности, Вт;

Р2 -значение электрической мощности, соответствующее конечному пределу измерений, Вт.

Результаты определения приведенной погрешности измерений электрической мощности считают удовлетворительными, если полученные значения погрешности не превышают приведенных в описании типа средства измерений.

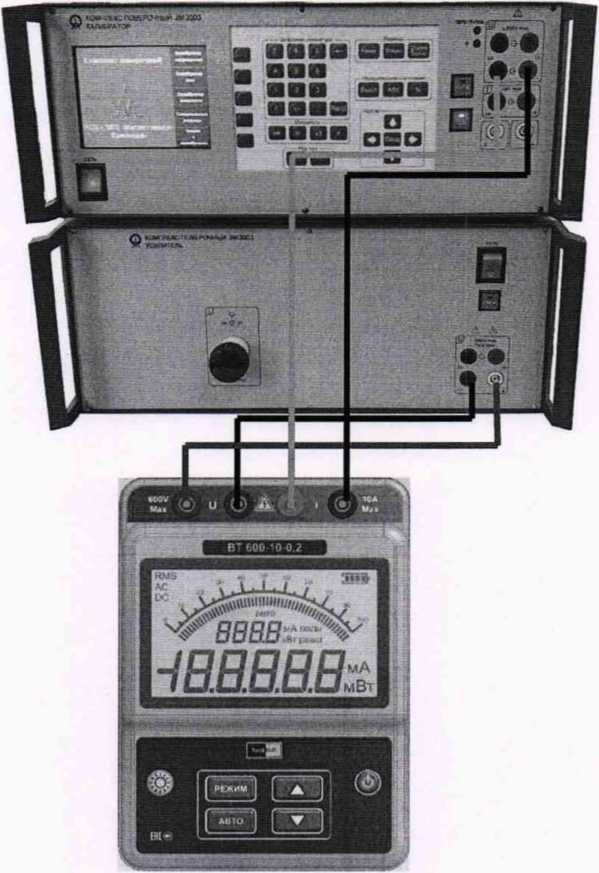

Рисунок 1 - Схема соединения

10 Подтверждение соответствия средства измерений метрологическим требованиям

В процессе выполнения поверки специалист производит расчет погрешностей в соответствии с формулами, приведенными в методике. Конечные результаты расчетов должны, быть представлены с соблюдением правил округления и обязательным указанием единиц измерений вычисленной физической величины. Результаты считают удовлетворительными, если полученные (рассчитанные) значения погрешностей не превышают значений, приведенных в описании типа.

  • 11 Оформление результатов поверки

    • 11.1 Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.

    • 11.2 При положительных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами.

    • 11.3 При отрицательных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается извещение о непригодности к применению средства измерений, оформленное в соответствии с действующими нормативноправовыми документами.

    • 11.4 Требования к оформлению протокола поверки не предъявляются.

Начальник лаборатории № 551

ФБУ «Ростест-Москва»

Главный специалист по метрологии

6
