ООО ’’ПОЛИМАСТЕР”

СОГЛАСОВАНО

Генеральный ООО ”

А. Курлович 2010 г.

УТВЕРЖДАЮ

БелГИМ

Н.А. Жагора ^оД_2010г.

ДОЗИМЕТРЫ ИНДИВИДУАЛЬНЫЕ РЕНТГЕНОВСКОГО И ГАММА- ИЗЛУЧЕНИЙ ДКГ-РМ 1621

ТУ РБ 100345122.027-2010

МЕТОДИКА ПОВЕРКИ

МРБ МП. u32r7

(взамен МП.МН 987-2001)

1 ВВОДНАЯ ЧАСТЬ

Настоящая методика поверки распространяется на дозиметры индивидуальные рентгеновского и гамма излучений ДКГ-РМ 1621, ДКГ-РМ1621А, ДКГ-РМ1621М и ДКГ-РМ1621 МА (далее по тексту дозиметры), соответствует Методическим указаниям МИ 1788 "Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки" и устанавливает методику поверки дозиметров.

11оверка должна проводиться территориальными органами метрологической службы Госстандарта и органами, аккредитованными на проведение данных работ.

Поверка дозиметров проводится при выпуске из производства, после ремонта и в процессе эксплуатации и хранения с периодичностью 12 месяцев.

2 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки поверителями должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Наименование эталонных и вспомогательных средств измерений и основные характеристики

Внешний осмотр

7.1.

-

Опробование

7.2.

-

Определение метрологических характеристик

7.3.1,

7.3.2

Установка поверочная дозиметрическая с источником l37Cs, по ГОСТ 8.087-2000. Погрешность аттестации установки поверочной дозиметрической, аттестуемой по эквивалентной дозе, должна быть не более ± 5 % при доверительной вероятности 0,95.

-

5

Барометр. Цена деления 1 кПа. Диапазон измерения от 60 до 120 кПа.

-

5

Термометр. Цена деления 0,1 °C. Диапазон измерения от 10 до 30 °C.

-

5

Измеритель влажности. Диапазон измерения от 30 до 90 %.

-

5

Секундомер. Диапазон измерения от 1 до 600 с.

-

5

Дозиметр ДБГ-06Т. Основная погрешность ± 15 %. (Допускается    использование   другого   дозиметра

обеспечивающего необходимую точность измерений).

-

7.3

Фантом водный размерами 30x30x15 см.*

* Допускается использовать плоскопараллельный фантом из РММА размерами 30x30x15 см

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, аттестованных в качестве государственных поверителей в установленном порядке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с СанПиН 2.6.1.8-8-2002 "Основные санитарные правила обеспечения радиационной безопасности (ОСП-2002)" и ГН 2.6.1.8-127-2000 "Нормы радиационной безопасности (НРБ-2000)"

  • 4.2 11роцесс поверки должен быть отнесен к работе с особо вредными условиями труда.

5 УСЛОВИЯ ПОВЕРКИ

Поверку дозиметров необходимо проводить в нормальных климатических условиях:

  • - температура окружающей среды

  • - относительная влажность воздуха

  • - атмосферное давление

  • - внешнее фоновое гамма-излучение

(20 ± 5) °C;

60 (+20;- 30) %;

101,3 (+5,4;-15,3) кПа; не более 0,2 мкЗв/ч.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки поверителями должны быть выполнены следующие подготовительные работы:

  • - изучить "Руководство по эксплуатации" (РЭ) на дозиметры;

  • - подготовить дозиметры к работе, согласно раздела в РЭ на дозиметр «Подготовка к работе».

7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1  При проведении внешнего осмотра должно быть установлено соответствие дозиметров следующим требованиям:

  • - соответствие комплектности поверяемых дозиметров требованиям РЭ;

  • - наличия в РЭ отметки о первичной поверке или свидетельства о последней поверке;

  • - наличие четких маркировочных надписей на дозиметрах;

  • - отсутствие загрязнений, механических повреждений, влияющих на работу дозиметров.

В случае несоответствия указанным требованиям дозиметры не могут быть допущены к дальнейшей поверке.

  • 7.2 При проведении опробования необходимо:

  • -  проверить работоспособность дозиметров, как указано в разделе "Проверка работоспособности" РЭ на дозиметры;

  • -  установить максимальные значения порогов по мощности индивидуальной эквивалентной дозы Н р(10) (далее по тексту - МЭД) и индивидуальной эквивалентной дозы Нр(10) (далее по тексту - ЭД), согласно раздела "Работа в режиме установки" РЭ на дозиметры.

  • 7.3 Определение метрологических характеристик

  • 7.3.1 Определение основной относительной погрешности измерения МЭД провести следующим образом:

  • 1) включить режим измерения МЭД;

  • 2) закрепить дозиметр на фантоме так, чтобы надпись “Сторона к телу” была обращена к фантому. Установить дозиметр с фантомом на поверочную дозиметрическую установку так, чтобы нормаль, проведенная из геометрического центра передней стенки фантома, совпала с центральной осью коллиматора поверочной дозиметрической установки, а центральная ось коллиматора проходила через геометрический центр детектора поверяемого дозиметра, рисунок 1. Геометрический центр детектора указан в эксплуатационной документации на

дозиметр;

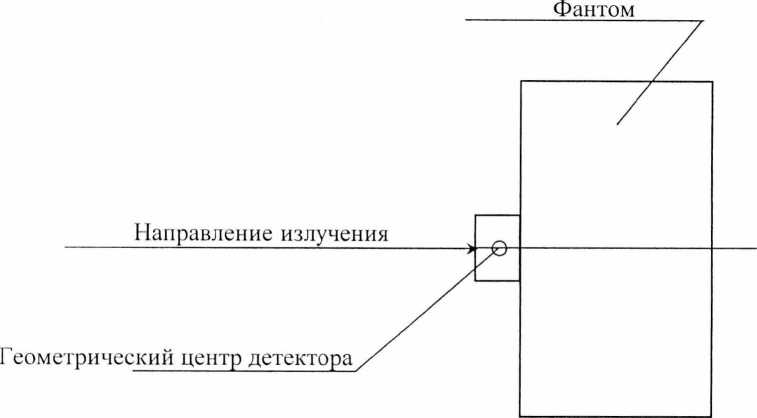

Рисунок 1 — Способ установки дозиметра с фантомом на поверочную дозиметрическую установку.

  • 3) определить среднее значение МЭД внешнего фона гамма-излучения (далее по тексту -гамма- фона) в отсутствии источника излучений, для этого через время не менее 600 с после размещения дозиметра на дозиметрической установке снять с интервалом не менее 150 с пять результатов измерения МЭД гамма- фона и рассчитать среднее значение МЭД гамма- фона Н ф, по формуле (1). На аналоговой шкале должен индицироваться один сегмент.

    (1)

где Н ф, - i-oe значение измерения МЭД гамма-фона в микрозивертах в час;

  • 4) переместить дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД равно 3,0 мкЗв/ч, и подвергнуть дозиметр облучению, при этом на аналоговой шкале должны индицироваться два сегмента;

  • 5) не менее через 100 с после начала облучения снять с интервалом не менее 60 с пять

результатов измерения МЭД и рассчитать среднее значение МЭД Н , по формуле

(2)

где Н jj - i-oe показание дозиметра при измерении МЭД в j-ой проверяемой точке;

  • 6) измерения повторить для точек, в которых эталонное значение МЭД равно 80,0; 800 мкЗв/ч, при этом на аналоговой шкале должны индицироваться три сегмента при МЭД равной 80,0 мкЗв/ч и четыре сегмента при МЭД равной 800 мкЗв/ч;

  • 7) переместить дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД равно 8,0 мЗв/ч;

  • 8) подвергнуть дозиметр облучению, при этом на аналоговой шкале должны индицироваться пять сегментов;

  • 9) не менее через 60 с после начала облучения снимают с интервалом не менее 20 с пять

результатов измерения МЭД и рассчитывают среднее значение МЭД Hj по формуле (2);

  • 10) измерения повторить для контрольной точки, в которой эталонное значение МЭД равно 80 мЗв/ч, при этом на аналоговой шкале должны индицироваться шесть сегментов;

  • 11) для модификаций дозиметров ДКГ-РМ1621А, ДКГ-РМ1621МА измерения по 9) повторить для контрольной точки, в которой эталонное значение МЭД равно 800,0 мЗв/ч, при этом на аналоговой шкале должны индицироваться семь сегментов;

  • 12) вычислить относительную погрешность измерения Qj, %, по формуле

    хЮО

(3)

где Н oj - эталонное значение МЭД в проверяемой точке;

Н , - среднее значение МЭД в проверяемой точке;

Н ф - среднее значение МЭД гамма- фона в микрозивертах в час при значениях эталонной МЭД равной 3,0; 80,0 и 800,0 мкЗв/ч и среднее значение МЭД гамма- фона в милизивергах в час при значениях эталонной МЭД равной 8,0; 80,0 и 800,0 мЗв/ч;

  • 13)  рассчитать доверительные границы допускаемой основной относительной погрешности измерения МЭД S, %, при доверительной вероятности 0,95 по формуле

8=1,1J(Qo)’+(Q. . У. w

V 0         Jmax

где Qo - погрешность дозиметрической установки, в процентах;

Qjmax ~ максимальная относительная погрешность измерения Q(, в процентах;

  • 14)  сравнить доверительную границу допускаемой основной относительной погрешности 5, рассчитанную по формуле (4), с пределами допускаемой основной относительной погрешности 5Д0П., рассчитанными по формуле

5Д011 = ±( 15 + 0,0015/Н +0,01-Н )%,                   (5)

где Н - значение МЭД, мЗв/ч;

0,0015 - коэффициент, мЗв/ч;

0,01 - коэффициент, (мЗв/ч)’1.

Если 5 > 5дОП, то дозиметр бракуется, если 5 < 5ДОП, то дозиметр признается годным к применению.

  • 7.3.2 Определение основной относительной погрешности измерения ЭД провести следующим образом:

  • 1) установить на дозиметре максимальные значения порогов по МЭД и ЭД и включить режим измерения ЭД;

  • 2) выполнить действия 7.3.1 .(2);

  • 3) считать с дозиметре! начальное показание ЭД;

  • 4) переместить дозиметр на дозиметрической установке так, чтобы геометрический центр детектора совпал с контрольной точкой, в которой эталонное значение МЭД от эталонного источника гамма-излучения lj7Cs равно 3,0 мкЗв/ч, и подвергнуть дозиметры облучению в течение времени Т равному 60 мин.;

  • 5) по окончании облучения снять с дозиметра конечное значение ЭД;

  • 6) рассчитать основную относительную погрешность измерения ЭД Qj, в процентах, по формуле

    (н^-н„0-нигТ hojt

    х100

    (6)

где HKj - конечное значение ЭД, мЗв;

  • 1 li,j - начальное значение ЭД, мЗв;

Н Oj - эталонное значение МЭД в проверяемой точке, мЗв/ч; Т - время облучения в часах.

  • 7) измерения по пунктам (1-6) повторить для контрольной точки, при эталонном значении МЭД равном 80,0 мЗв/ч в течение времени Т равному 30 мин;

  • 8) рассчитать доверительную границу погрешности поверяемого дозиметра для каждой измеренной точки по формуле (4) при доверительной вероятности 0,95,

где Qo - погрешность дозиметрической установки, в процентах;

Qjmax - максимальная основная относительная погрешность измерения ЭД, определенная по формуле (6).

Сравнить доверительную границу погрешности 5, рассчитанную по формуле (4), с пределами допускаемой основной относительной погрешности 5Д0П = ±15%. Если 8 > I 8дОц. I, то дозиметр бракуется, если 8 < I 8ДОП. I, то дозиметр признается годным к применению.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 Результаты поверки заносятся в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

  • 8.2 При положительных результатах первичной поверки в РЭ (раздел "Свидетельство о приемке") ставится подпись, оттиск клейма поверителя, произведшего поверку, и дата поверки.

  • 8.3 При положительных результатах очередной поверки или поверки после ремонта на дозиметры выдаются свидетельство установленной формы о поверке (в соответствии с приложением В СТБ 8003-93) и в РЭ (раздел "Особые отметки") ставится подпись, оттиск клейма поверителя, произведшего поверку, и дата поверки.

  • 8.4 При отрицательных результатах поверки дозиметры к применению не допускаются. На них выдается извещение о непригодности по СТБ 8003-93 с указанием причин непригодности. При этом оттиск клейма поверителя подлежит погашению, а свидетельство аннулируется.

Разработчик: ООО "Полимастер"

Разработали:

Вед инженер НТО

П. Н. Билинский 2010 г.

. конструктор проекта

К. С. Высоцкий "___"_________2010 г.

Приложение А (рекомендуемая форма протокола поверки)

ПРОТОКОЛ №__

поверки дозиметра индивидуального рентгеновского и гамма излучений ДКГ-РМ1621 _ №

принадлежащего

Поверка проводилась

Поверка проводилась в нормальных климатических условиях при Т= °C; Р= кПа; относ, вл.       %, гамма-фон 0, мкЗв/ч согласно проекту методики поверки дозиметра

индивидуального рентгеновского и гамма-излучений ДКГ-РМ1621 на дозиметрической по веро ч н о й устан о в ке__________________________________________________________________________

______________________________________________________________________________________, а также с использованием вспомогательных средств измерений (СИ).

Вспомогательные СР1 и оборудование

Таблица А. 1

Наименование

Тип

Зав. номер

Дата поверки

Термометр

Психрометр аспирационный

Барометр-анероид

Персональный компьютер (ПК) с инфракрасным каналом (ПК) связи

Pentium

Секундомер. Цена деления 0,1 с.

Дозиметр. Основная погрешность не более ± 15 %

Диапазон измерения мощности эквивалентной дозы (МЭД):

  • - от 0,1 мкЗв/ч до 0,1 Зв/ч для дозиметра ДКГ-РМ 1621, ДКГ-РМ 1621М;

  • - от 0,1 мкЗв/ч до 1,0 Зв/ч для дозиметра ДКГ-РМ 162ТА, ДКГ-РМ 1621М.

Пределы допускаемой основной относительной погрешности измерения МЭД -

8Д<,П=±(15+К,/Н +К,-Н)%,

где Н - значение МЭД, мЗв/ч.

К, - коэффициент равный 0,0015 мЗв/ч;

К 2 - коэффициент равный 0,01 (мЗв/ч)'1.

Диапазон измерения эквивалентной дозы (ЭД) от 1,0 мкЗв до 9,99 Зв.

Пределы допускаемой основной относительной погрешности измерения ЭД 5=±15%.

  • 1 Внешний осмотр___________________________________________________________

  • 2 Опробование и проверка работоспособности _______________________________

  • 3 Определение метрологических характеристик

3.1 Определение основной относительной погрешности измерения МЭД.

Таблица А.2

Эталонное значение мэд

Н Oj, мкЗв/ч

Источник

№____/ R, см

Показания дозиметра

Доверительные границы погрешности

5, %

Пределы допускаемой погрешности Здоп, %

Н jj, мкЗв/ч

Hj, мкЗв/ч

фон

3,0

80,0

800,0

Н oj. мЗв/ч

Н о, мЗв/ч

Н j, мЗв/ч

8,0

80,0

800,0

3.2. Определение основной относительной погрешности измерения ЭД

Таблица А.З

Эталонное значение,

Но,

Источник-

No_____/

R, см

Время набора ЭД, Т, ч

Расчетное значение ЭД,

H0J

Показания дозиметра, мЗв

Доверительные границы погрешности

5,%

Пределы допускаемой погрешности 8доп.,%

Нач.

значение, Н

Кон.

значение, нК1

3,0 мкЗв/ч

1,0

3,0 мкЗв

80,0 мЗв/ч

0,5

40,0 мЗв

Выводы:__________________________________________________________________

Свидетельство (изв.)_____________________________ от " '

Госповеритель __________ _____________________ от " '

ЭКСПЕРТНОЕ МЕТРОЛОГИЧЕСКОЕ ЗАКЛЮЧЕНИЕ

по результатам метрологической экспертизы

методики поверки

Наименование МП: Дозиметры индивидуальные рентгеновского и гамма- излучений

ДКГ-РМ1621

Разработчик: ООО «ПОЛИМАСТЕР»

На метрологическую экспертизу представлены следующие документы:

  • 1 Методика поверки

  • 2 Протокол опробования

По результатам метрологической экспертизы установлено:

  • 1 Представленная методика поверки распространяется на дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1621, ДКГ-РМ1621А, ДКГ-РМ1621М, ДКГ-РМ1621МА и устанавливает методы и средства первичной и периодической поверок.

  • 2 Методика поверки соответствует требованиям СТБ 8003 - 93 "Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Организация и порядок проведения".

  • 3 Методика поверки может быть использована при проведении поверки дозиметров индивидуальных рентгеновского и гамма- излучений ДКГ-РМ1621, ДКГ-РМ1621А, ДКГ-РМ1621М, ДКГ-РМ1621МА.

Заместитель директора по науке

Начальник ПИО изм. ионизир. излуч.

Т.А. Коломиец

В С. Милевский
