Государственная система обеспечения единства измерений С и г нал изаторы Dom i no МЕТОДИКА ПОВЕРКИ МП 242-0320- 2006

Настоящая методика поверки распространяется на сигнализаторы Domino (далее - сигнализаторы) и устанавливает методы их первичной поверки при ввозе на территорию РФ и после ремонта, периодической поверки в процессе эксплуатаций.                                                 #

Межповерочный интервал - 1 год.

  • 1       Операции поверки

    • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

На именован ие операциг i

/ !омер пункта методики поверки

Обязательность проведения

при первичной поверке и после ремонта

в процессе эксплуатации

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Определение метрологических характеристик

6.3

3.1 определение абсолютной погрешности сигнализатора

6.3.1

да

да

3.2 определение времени срабатывания сигнализации

6.3.2

да

нет

1.2 Если при проведении той или иной операции поверки получен отрицательный результат.

дальнейшая поверка прекращается.

  • 2      Требования безопасности

При проведении поверки должны быть соблюдены следующие требования безопасности:

  • 2.1     должны выполнятся требования техники безопасности в соответствии с "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением”, утвержденными Федеральным горным и промышленным надзором России:

  • 2.2     должны выполнятся требования техники безопасности для защиты персонала от поражения электрическим током согласно ГОС Г 12.2.007.0-75;

  • 2.3     не допускается сбрасывать ПГС в атмосферу рабочих помещений:

  • 2.4     помещение должно быть оборудовано приточно-вытяжной вентиляцией.

  • 3      Средства поверки

3.1 При проведении поверки должны быть применены средства, указанные в таблице 2 Таблица 2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки: обозначение нормативного документа, регламентирующего технические требования и (или), метрологические и основные технические характеристики средства поверки

6

Термометр лабораторный ТЛ-4-А2, диапазон измерений (0-50)4?. цена деления 0.1 °C

6

Барометр - анероид БАММ-1 ГУ 25-11.1513-79, диапазон измеряемого атмосферного давления от 84 до 107 кПа

6

Психрометр аспирационный М-34, диапазон относительной влажности от 10 до 100 % при температуре от минус 10 до 304?

6

Омметр любого типа или вольтметр универсальный

6.3

Индикатор расхода - ротаметр РМ-А-0,063Г УЗ, ТУ 25-02.070213-82. Кл. 4

6.3

Вентиль точной регулировки АПИ4.463.008

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного паи вспомогательного средства поверки: обозначение нормативного документа, регламентирующего технические требования и (или), метрологические и основные технические характеристики средства поверки

6.3

Трубка ПВХ. 6 х 1.5 ГОСТ 64-2-286-79

6.3

Поверочные газовые смеси (ГСО-ПГС), таблица 3

Примечания:

  • 1) все средства поверки должны иметь действующие свидетельства о поверке или аттестации:

  • 2) допускается применение других средств поверки, отличных от перечисленных, метрологические характеристики которых не хуже указанных.

Таблица 3 технические характеристики ГСО-ПГС, применяемых при поверке сигнализаторов Domino

Обозначение сигнализатора

Номер

11ГС

Состав ПГС

Номинальное значение объемной доли о) ipede. /я ел i ого кол / -понента в ПГС и пределы допускаемого отклонения

11редел ы допускаемой абсолютной погрешности   аттестации.    объемная

до. 1я о) ipede. чяел i ого компонента

■-------------------------------------------------------------

Номер • 1С () по реестру

B10-DM01

1

СП4 - воздух

(0.22 ±0.04)%

(5 % НКГ1Р)

± 0.02 %

3904-87

2

(0,66 ±0.04)%

(15%ПКПР)

± 0.02 %

3904-87

B10-DM03 (B10-DM03R)

1

СО- воздух

(13.6±1.3)млн‘

±0.7 млн'1

4264-88

2

(21.0±2.0) млн'1

±0.7 млн’1

3843-87

*•>

(65.9±4,0) млн’1

±1.5 млн'1

3844-87

4

(104,4±7,0) млн'1

±3.0 млн'1

3847-87

  • 4      Условия поверки

    • 4.1 При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха. °C                                         20 ± 5

относительная влажность окружающего воздуха, %                        от 30 до 80

атмосферное давление. кПа                                             84.4 до 106.7

  • 4.2     Расход ГСО-ПГС, дм'мин'1 (если не указано иное)                            0,4 ± 0.1

  • 4.3     Время подачи ПГС (если не указано иное), с. не менее:

  • - сигнализатор метана В10-DM01                                                 45

  • - сигнализатор оксида углерода В10-DM03 (В10-DM03R)                           180

  • 4.4     ГСО-ПГС в баллонах под давлением должны быть выдержаны в помещении, в котором проводится поверка, в течение 24 ч. сигнализаторы 2 ч.

  • 4.5     Пригодность ГСО-ПГС в баллонах под давлением должна быть подтверждена паспортами на них.

  • 5       11одготовка к поверке

Перед проведением поверки следует:

  • 5.1     проверить комплектность сигнализатора в соответствии с его технической документацией (при первичной поверке):

  • 5.2     подготовить сигнализатор к работе в соответствии £ требованиями Руководства ио эксплуатации.

  • 6      Проведение поверки

    • 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие сигнализатора следующим требова н и я м:

маркировка должна соответствовать требованиям нормативной документации на сигнализатор:

сигнализатор не должен иметь повреждений, влияющих на работоспособность. Сигнализатор считается выдержавшим внешний осмотр удовлетворительно, если он . соответствует перечисленным выше требованиям.

  • 6.2 Опробование

    6.2.1

При опробовании проводится автоматическая проверка функционирования сигнализатора в следующем порядке:

включить сигнализатор в сеть питания, должен прозвучать короткий звуковой сигнал, кратковременно должны загореться зеленый CD, желтый /_‘А. красный и синий све

кратковременно должны загореться зеленый

тодиоды;

примерно через 30-40 с после включения электрического питания нажать на кнопкх "TR” (проверка / сброс), должны кратковременно загореться желтый, красный и голубой индикаторы, будут активированы звуковой сигнал и реле.

Примечание: свечение синего светодиода, не прекращающееся по окончании времени npoi рева означает, что ресурс датчика выработан.

проверить состояние контактов релейного выхода: пара "С" и "NC” должна быть замкнута. ”С" и "NO” - разомкнута.

Результат проверки функционирования считают положительными, если по окончании

времени прогрева отсутствует сигнализация об отказах (свечение желтого светоонода и звуковой сигнал или свечение синего светодиода).

  • 6.3 Определение метрологических характеристик

    • 6.3.1 Определение абсолютной погрешности сигнализатора следует проводить в следующем порядке:

  • 1)      собрать схему поверки в соответствии с рисунком А. 1:

  • 2)      подключить к клеммам релейного выхода сигнализатора омметр:

  • 3)      подать на сигнализатор с помощью специальной насадки ГСО-ПГС (таблица 3, соответ

ственно определяемому компоненту) в последовательности:

  • - №№ 1 - 2 для сигнализатора метана B10-DM01;

  • - №№ 1 - 2 - 3 - 4 для сигнализаторов оксида углерода B10-DM03 (B10-DM03R).

Примечания: допускается подавать ГСО-11ГС непосредственно на датчик сигнализатора при снятой верхней крышке корпуса сигнализатора.

  • 4)      зафиксировать срабатывание сигнализации и изменение состояния контактов реле ("С” и

”NC" должны быть разомкнуты. "С” и "NO" - замкнуты):

  • 5)      подать ГСО-ПГС № 1. через:

  • - 45 с для сигнализатора метана B10-DM01;

  • - 1S0 с для сигнализаторов оксида углерода В10-DM03 (В 10-DM03R).

после подачи ПГС нажать на кнопку "T/R", зафиксировать отключение сигнализации и изменение состояния контактов реле.

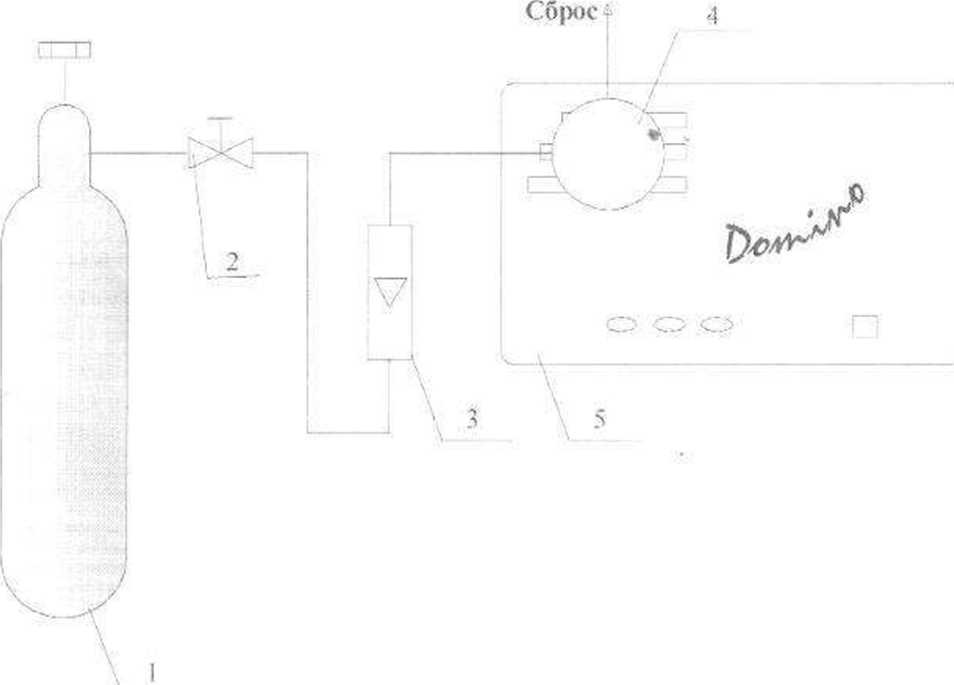

I баллон с ГН Ci 2 вентиль точной регулировки: 3 - индикатор расхода (ротаметр): 4 насадка;

5 - сигнализатор Domino

Рисунок А. 1 - схема подачи ГСО-I 1ГС из баллонов под давлением на сигнализатор Domino

Результаты определения абсолютной погрешности сигнализатора метана B10-DM01 считают положительными, если:

  • - при подаче ГСО-ПГС № 1 не происходит срабатывания сиг нализации;

  • - при подаче ГСО-ПГС № 2 происходит срабатывание сигнализации (прерывистое свечение красного светодиода А и прерывистый звуковой сигнал).

Результаты определения абсолютной погрешности сигнализатора оксида углерода 1310-DM03 (B10-DM03R) считают положительными, если:

  • - при подаче ГСО-ПГС № I не происходит срабатывания сигнализации:

  • - при подаче ГСО-ПГС № 2, 3 происходит срабатывание сигнализации по уровню "Порог 1" (прерывистое^ ведение красного светодиода /Ад и прерывистый звуковой сигнал);

  • - при подаче ГСО-ПГС № 4 происходит срабатывание сигнализации по уровню "Порог 2"

(прерывистое свечение красного светодиода прерывистый звуковой сигнал, изменение состояния релейного выхода)

Такая последовательность срабатывания сигнализации означает, что абсолютная погрешность сигнализатора не превышает допускаемых пределов.

  • 6.3.2 Определение времени срабатывания

Допускается проводить определение времени установления показаний одновременно с определением абсолютной погрешности по п. 6.3.1.

Определение времени срабатывания осуществляется при пропускании

  • - ПГС № 2 - для сигнализатора метана B10-DM0I;

  • - IIГС № 3 - для сигнализаторов оксида углерода В10-DM03 (B10-DM03R)

Перед определением времени срабатывания следует снять насадку с корпуса сшнализа-тора.

После пропускания ПГС через газовую схему в течение 30 с (при длине соединигельных трубок не более 1 м) насадка надевается на корпус сигнализатора и включается секундомер. В момент срабатывания сигнализации выключить секундомер (для сигнализаторов оксида углерода фиксировать срабатывание сигнализации по уровню "Порог 2").

Результаты определения времени срабатывания считаются положительными, если время срабатывания не превышает:

-дляВЮ-DMOl                            t                          15 с

- для В10-DM03 (В10-DM03R)                      .                           90 с

  • 7      Оформление результатов поверки

    • 7.1     Результаты поверки оформляются протоколом произвольной формы.

    • 7.2     Положительные результаты первичной и периодической поверок оформляются свидетельством о поверке установленной формы по ПР 50.2.006-94.

    • 7.3     При отрицательных результатах поверки сигнализатор не допускают к применению и вы

дают извещение о непригодности установленной формы по ПР 50.2.006-94.
