Закрытое акционерное общество «НТЦ «Диапром»

69 3700

СОГЛАСОВАНО

УТВЕРЖДАЮ

Руководитель ГЦИ СИ

Генеральный директор

ФГУП «ВНИИМС>

ЗАО «НТЦ «Диапром»

/   Яншин В.И.

С.Ю. Копьев

« е 5я                    2011         J

«/.<»       /Л      2011

НАКОПИТЕЛЬ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ НЭП-256

Методика поверки

Лист утверждения

ДКНБ.687291.002Д-ЛУ

Главой инжедер проекта А А. Малый

Начальник ОТД

. :        ;_______А.В. Матвеев

Ведущий инженер ОТД

И.А. Липатов

Ведущий инженер ОТД

- ■ gy.       А.В. Морозов

11ормокон1 ролер

Е.В. Керинцова

69 3700

Утвержден

ДКНБ.687291.002Д-ЛУ

НАКОПИТЕЛЬ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ НЭП-256

Подп. и дата

X

со и S

Взам. инв.№

Подп. и дата

Uh К о.

о £

я я S

Методика поверки

ДКНБ.687291.002Д

Количество листов - 11

Содержание

ПОГРЕШНОСТИ

ПРИЛОЖЕНИЕ А (ОБЯЗАТЕЛЬНОЕ) ЖГУТ ДЛЯ ПОВЕРКИ

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

  • 3                      ДКНБ.687291.002Д

Настоящий документ распространяется на накопитель электрических параметров НЭП-256 (далее по тексту - НЭП или прибор), предназначенный для измерения, накопления и хранения в памяти электрических параметров электроприводной арматуры.

Документ устанавливает методы и средства поверки НЭП.

При проведении поверки дополнительно необходимо использовать следующие документы:

-ДКНБ.687291.002РЭ Руководство по эксплуатации;

- ДКНБ.00200 34 Руководство оператора.

Межповерочный интервал - 3 года.

1 Последовательность операций поверки
  • 1.1 При проведении поверки должны проводиться операции, указанные в таблице 1. Таблица 1

    Наименование операции

    Номер пункта методики поверки

    Проведение операций при

    первичной поверке

    периодической поверке

    1 Визуальный осмотр

    6.1

    Да

    Да

    2 Опробование

    6.2

    Да

    Да

    3 Подтверждение соответствия программного обеспечения

    6.3

    Да

    Да

    3 Определение значения основной приведенной погрешности

    6.4

    Да

    Да

    4 Определение значения основной приведенной погрешности

    6.5

    Да

    Да

    5 Настройка измерительных каналов

    7

    Проводится до проведения первичной поверки

    Проводится при неудовлетворительных результатах проверки основной погрешности измерения

2 Средства поверки
  • 2.1 Применяемые при поверке средства измерений должны быть поверены по ПР 50.2.006-94, иметь действующие клеймо и свидетельство о поверке, а испытательное оборудование должно быть аттестовано в соответствии с требованиями нормативных документов, ГОСТ Р 8.568-97.

  • 2.2 Перечень средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2

Наименование, обозначение

Тип

Требуемые характеристики

Калибратор-вольтметр универсальный

В1-28

Диапазон измерения и воспроизведения:

  • - напряжения переменного тока: от 0,1 до 2,0 В,

  • - частот: от 0,02 до 2,00 кГц;

приведенная погрешность: не более ±0,06 %

Персональный компьютер

ПЭВМ IBM PC/AT

Процессор - не ниже Pentium-200,

ОЗУ - не менее 32 Мбайт,

ОС - Windows 95/98/ME/NT/2000/XP

Примечание - Допускается использование других средств измерений, обеспечивающих выполнение требований точности измерений

3 Требования безопасности
  • 3.1 Монтаж и эксплуатация НЭП должны выполняться в соответствии с руководством по эксплуатации ДКНБ.687291.002РЭ.

  • 3.2 Подключение соединительных кабелей и проводов должно производиться только при их обесточивании со стороны источника энергии.

4 Условия поверки
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (20±5) °C;

  • - относительная влажность окружающего воздуха от 30 до 80 %;

  • - атмосферное давление от 84,0 до 106,7 кПа.

5 Подготовка к поверке
  • 5.1 Перед проведением работ после хранения НЭП при отрицательных температурах необходимо выдержать его в нормальных климатических условиях (4.1) не менее 6 ч.

  • 5.2 После включения ПЭВМ и запуска ее операционной системы необходимо скопировать с компакт диска (из комплекта принадлежностей) программную папку «REGISTRATOR».

  • 5.3 Средства поверки должны быть подготовлены к работе в соответствии с требованиями эксплуатационной документации на них.

  • 6 Проведение поверки

6.1 Визуальный осмотр

При проведении визуального осмотра НЭП проверяется отсутствие механических повреждений на наружных поверхностях его корпуса, отсутствие повреждений разъемных

5                      ДКНБ.687291.002Д

соединителей, целостность маркировки. Внешний вид НЭП должен соответствовать приведенному в руководство по эксплуатации ДКНБ.687291.002РЭ.

6.2 Опробование
  • 6.2.1 Опробование необходимо осуществлять в следующем порядке:

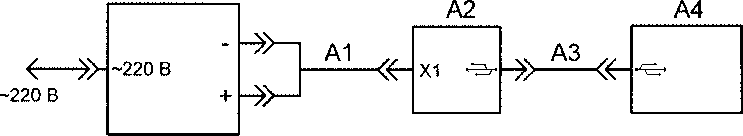

а) собрать схему проверки, приведенную на рисунке 1;

PV1

А1 - жгут (приложение А);

А2 - НЭП;

АЗ - кабель USB 5 pin, BW1270/71/72;

А4 - ПЭВМ;

PV1 - калибратор-вольтметр универсальный В1-28;

Рисунок 1 - Схема проверки

б) включить тумблер основного питания на передней панели прибора. Должны загореться и погаснуть все три светодиода на передней панели прибора. Через некоторое время должен замигать зеленый светодиод «Работа» - прибор вышел в спящий режим;

в) запустить на ПЭВМ программу «REGISTRATOR». Убедиться, что на экране монитора появилось соответствующие окно программы;

г) нажать кнопку «Управление НЭП», убедиться, что в окне программы правильно отображается заводской номер прибора, после чего закрыть программу.

Результаты опробования считаются положительными, если при выполнении 6.2.1 перечисление г), в окне программы «Управление НЭП» правильно был отображен заводской номер прибора.

6.3 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) накопителей НЭП-256 может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных средств программно-технических устройств, поэтому при поверке встроенное программное обеспечение не проверяется. Проверка внешнего программного обеспечения, используя алгоритм вычисления цифрового идентификатора md5, производится в следующей последовательности:

  • 1) проверяют наименование ПО, идентификационное наименование и версию программного обеспечения;

  • 2) запускают программу md5_filechecker;

  • 3) с помощью команды «Обзор» выбирают по наименованию имя проверяемого файла;

  • 4) с помощью команды «Рассчитать» получить контрольную сумму проверяемого файла.

  • 5) затем с помощью команды «Проверить» ввести контрольную сумму исполняемого кода указанную в формуляре на накопитель электрических параметров НЭП-256.

Результат проверки считается положительным, если наименование ПО, идентификационное наименование и версию программного обеспечения, а так же введенная контрольная сумма и «рассчитанная» совпадают с указанными в формуляре на НЭП-256.

6.4 Определение допускаемой основной приведенной погрешности

Согласно руководству по эксплуатации ДКНБ.687291.002РЭ предел допускаемой основной приведенной (к верхнему значению диапазона измерений) погрешности измерений действующих значений переменного напряжения синусоидальной формы не более ±1,0%.

  • 6.4.1 Запустить программу «REGISTRATOR».

  • 6.4.2 Создать файл «koef_XXXXXX.txt» (см. руководство оператора ДКНБ.00200 34), где «ХХХХХХ» - заводской номер НЭП и записать в него масштабные коэффициенты из формуляра ДКНБ.687291.002ФО.

  • 6.4.3 Ввести системное время, частоту опроса 12 кГц и интервал измерения 10 с. Получить состояние НЭП (см. руководство оператора ДКНБ.00200 34).

  • 6.4.4 Подключить первый канал НЭП к калибратору-вольтметру В1-28. Схема жгута должна быть выполнена в соответствии с приложением А.

  • 6.4.5 Задать на частоте 0,02 кГц на выходе калибратора-вольтметра В1-28 напряжение переменного тока 0,10 В.

  • 6.4.6 Нажать кнопку «Измерение» на торцевой панели НЭП, должен загореться желтый светодиод, погаснуть зеленый светодиод. По истечению заданного интервала измерения (10 с) желтый светодиод гаснет, и возобновляется мигание зеленого светодиода.

  • 6.4.7 Выбрать команду «Прием каталога измерений».

  • 6.4.8 Нажать кнопку «Выполнить команду». При этом в конце каталога должен отобразиться элемент каталога для последнего измерения. Убедиться, что продолжительность времени измерения соответствует заданному интервалу (Юс), время начала измерения соответствует системному на момент нажатия кнопки.

  • 6.4.9 Выбрать команду «Прием последнего измерения».

  • 6.4.10 Нажать кнопку «Выполнить команду». В процессе развернутого ПК диалога выбрать директорию и имя файла, в который будет переписываться последнее измерение. После окончания диалога начнется передача зарегистрированных параметров из долговременной памяти НЭП в выбранный файл ПК. Процесс идентифицируется миганием

  • 7                      ДКНБ.687291.002Д

зеленого и красного светодиодов. По окончанию обмена красный светодиод гаснет, а зеленый продолжает мигать. Гашение красного диода свидетельствует о выполнении команды «Прием последнего измерения».

  • 6.4.11 Нажать кнопку «Статистика» на исходной форме приложения.

  • 6.4.12 В открывшемся окне «Обработка, статистика» нажать кнопку «Открыть файл» и выбрать файл последнего измерения.

  • 6.4.13 Нажать кнопку «Коэф.» применения калибровочных коэффициентов.

  • 6.4.14 В открывшемся окне «Коэффициенты» нажать кнопки «Амп. Вольт», «Из файла» открыть файл с масштабными коэффициентами «koef_XXXXXX.txt».

  • 6.4.15 Проконтролировать значения коэффициентов в соответствующих полях измерительных каналов и нажать кнопку «Применить».

  • 6.4.16 Выбрать канал II. Нажать кнопку «Построить график». По окончанию построения на графике II будет отображаться синусоидальный сигнал. Обозначение номеров каналов НЭП в программе «REGISTRATOR» приведено в таблице 3.

Таблица 3

Номер канала НЭП

1

2

3

4

5

6

7

8

Обозначение канала в программе «REGISTRATOR»

11

U1

12

U2

13

из

Упр!

Упр2

  • 6.4.17 Нажать закладку «Статистика». В окне в форме таблицы будут представлены минимальное и максимальное значения напряжения, математическое ожидание и среднее квадратическое отклонение (действующее значение переменного напряжения).

  • 6.4.18 Считать с экрана действующее значение для канала «II» напряжение переменного тока, соответствующее установленному значению напряжения переменного тока на калибраторе-вольтметре В1-28.

  • 6.4.19 Рассчитать значение основной приведенной погрешности у, %, по формуле:

U -UH

у ............. Л -100,                                  (1)

UK

где U,an - показание поверяемого прибора (действующее значение переменного напряжения), В;

Ue- напряжение на выходе калибратора В1-28, В;

UK = 1,5 - верхний предел диапазона измерений, В.

  • 6.4.20 Повторить действия 6.4.4-6.4.19 для других значений напряжения переменного тока и частоты согласно таблице 4.

Таблица 4

Значение напряжения на выходе калибратора-вольтметра, В

Частота напряжения на выходе калибратора В1-28, кГц

0,10; 0,25; 0,50; 1,00; 1,50

0,02; 0,10; 0,50; 1,00; 2,00

  • 6.4.21 Повторить действия 6.4.4-6.4.20 для каналов 2-8 НЭП.

  • 6.4.22 Результаты определения основной приведенной погрешности считают положительными, если полученное значение у не превышает ± 1 %.

  • 6.4.23 При положительных результатах разобрать схему проверки. Если результаты проверки хотя бы одного из каналов НЭП неудовлетворительные, выполнить настройку данного канала в соответствии с разделом 7, после чего повторно выполнить проверку основной погрешности измерения по методике 6.4.

7 Настройка измерительных каналов
  • 7.1 Настройка измерительных каналов проводится перед первичной поверкой НЭП для обеспечения требуемой точности измерения, а также при выявлении превышения погрешности в процессе периодических поверок.

  • 7.2 Собрать схему, приведенную на рисунке 1.

  • 7.3 Подключить первый канал НЭП к калибратору вольтметру В1-28.

  • 7.4 Запустить программу «REGISTRATOR». Ввести системное время, частоту опроса 12 кГц и интервал измерения 10 с. Получить состояние НЭП.

  • 7.5 Задать на калибраторе В1-28 на частоте 200 Гц напряжение переменного тока 1,50 В.

  • 7.6 Нажать кнопку «Измерение» на торцевой панели НЭП, должен загореться желтый светодиод, погаснуть зеленый светодиод. По истечению заданного интервала измерения (10 с) желтый светодиод гаснет, и возобновляется мигание зеленого светодиода.

  • 7.7 В программе «REGISTRATOR» на экране монитора выбрать команду «Прием каталога измерений».

  • 7.8 Нажать кнопку «Выполнить команду». При этом в конце каталога должен отобразиться элемент каталога для последнего измерения. Убедиться, что продолжительность времени измерения соответствует заданному интервалу (10 с), время начала измерения соответствует системному на момент нажатия кнопки.

  • 7.9 Выбрать команду «Прием последнего измерения».

  • 7.10 Нажать кнопку «Выполнить команду». В процессе развернутого ПК диалога выбрать директорию и имя файла, в который будет переписываться последнее измерение. После окончания диалога начнется передача зарегистрированных параметров из

9                      ДКНБ.687291.002Д

долговременной памяти НЭП в выбранный файл ПК. Процесс идентифицируется миганием зеленого и красного светодиодов. По окончанию обмена красный светодиод гаснет, а зеленый продолжает мигать. Гашение красного диода свидетельствует о выполнении команды «Прием последнего измерения».

  • 7.11 Нажать кнопку «Статистика» на основной форме. Откроется форма «Обработка, статистика».

  • 7.12 Нажать кнопку «Коэф.».

  • 7.13 В открывающемся окне «Коэф» нажать кнопку «Код АЦП» (масштабные коэффициенты равны 1) и «Применить».

  • 7.14 Нажать кнопку «Открыть файл» и выбрать файл последнего измерения.

  • 7.15 Выбрать канал II. Нажать кнопку «Построить график». По окончании построения на графике II будет отображаться синусоидальный сигнал, а на остальных графиках - наводки и шумы.

  • 7.16 Нажать Вкладку «Статистика» в окне отображения графика.

  • 7.17 Считать с экрана действующее значение сигнала для первого канала измерения.

  • 7.18 Повторить действия 7.3 - 7.17 для каналов 2-8 прибора.

  • 7.19 Вычислить масштабный коэффициент, MKi по формуле:

МК,= и                              (2)

А,.

где U = 1,5 - верхний предел диапазона измерений, В;

Ni - действующее значение сигнала, соответствующее заданному напряжению, ед;

i - номер канала прибора.

  • 7.20 Ввести полученные масштабные коэффициенты в формуляр НЭП.

  • 7.21 После завершения настройки разобрать схему.

8 Оформление результатов поверки
  • 8.1 При положительном результате поверки на формуляр накопителя электрических параметров НЭП-256 наносится поверительное клеймо или выдается «Свидетельство о поверке».

  • 8.2 При отрицательном результате поверки накопитель электрических параметров НЭП-256 не допускается к дальнейшему применению, поверительное клеймо гасится, «Свидетельство о поверке» аннулируется, выписывается "Извещение о непригодности" или делается соответствующая запись в формуляре накопителя электрических параметров НЭП-256.

Приложение А

(обязательное) Жгут для поверки

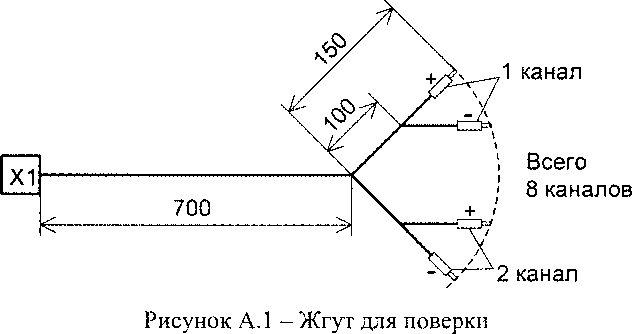

На рисунках А.1 и А.2 представлены жгут для проверки приборов НЭП и схема соединения проводов жгута соответственно. Маркировка проводов жгута представлена в таблице А. 1.

XI - разъем DHS-44M.

Монтаж электрических цепей производить проводом МГШВ 0.2 ТУ 16-705.437-82.

Наконечник втулочный DIN 46228 186/TL.

На жгут одеть ПВХ трубку.

Маркировать по технологии предприятия-изготовителя в соответствии с таблицей А. 1.

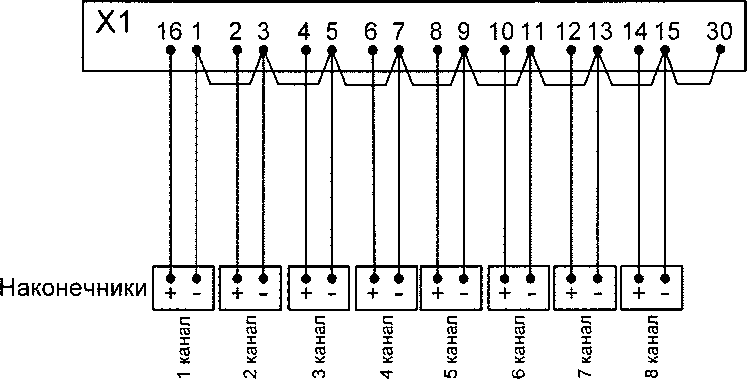

Рисунок А.2 - Схема соединения проводов

Таблица А.1

Номер контакта соединителя

1; 16

2; 3

4; 5

6; 7

8; 9

10; И

12; 13

14; 15

Маркировка

поз.1

жгута

1

канал

2

канал

3

канал

4

канал

5

канал

6

канал

7

канал

8

канал

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного докум.и дата

Подп.

Дата

Измененных

Заме

ненных

Новых

Аннулированных
