УТВЕРЖДАЮ

Зам. директора родственной метрологии ФГУП НИИМС»

.В. Иванникова 0$__2019 г.

Измерители температуры цифровые Fluke серии II

моделей 51, 52, 53, 54

МП 207-027-2019

МЕТОДИКА ПОВЕРКИ

г. Москва

2019 г.

1 Общие положения

Настоящая методика поверки распространяется на Измерители температуры цифровые Fluke серии II моделей 51, 52, 53, 54 (далее по тексту - приборы), изготавливаемые фирмой «Fluke Corporation», США, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками:

- 1 год.

  • 2 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта МП

Проведение операции при поверке

первичной

периодической

1 Внешний осмотр

6.1

Да

Да

2 Проверка абсолютной погрешности измерений температуры

6.2

Да

Да

3 Средства поверки

При проведении поверки применяют основные и вспомогательные средства поверки.

перечень которых приведён в таблице 2. Таблица 2

Наименование и тип средств измерений и оборудования

Метрологические характеристики или регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Термометр лабораторный электронный ЛТ-300

Регистрационный № 61806-15

Компараторы-калибраторы универсальные КМ300

Регистрационный № 54727-13

Удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002)

-

Сосуд Дьюара, заполненный льдо-водяной смесью

-

Примечания:

  • 1 Все средства измерений, применяемые при поверке, должны иметь действующие

;          свидетельства о поверке.

  • 2 Все испытательное оборудование, применяемое при поверке, должно быть аттестовано.

  • 3  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

4 Требования безопасности

При проведении поверки необходимо соблюдать:

- требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок» ПОТЭУ (2014);

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в паспорте и руководстве по эксплуатации.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений, ознакомленные с руководством по эксплуатации термометров и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней

5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

  • - частота питающей сети

от +15 до +25; от 30 до 80;

от 86 до 106,7; от 49,5 до 50,5 Гц.

5.2 Средства поверки, оборудование готовят в соответствии с руководствами по их

эксплуатации.

  • 5.3 Поверяемый прибор и используемые средства поверки должны быть защищены от вибраций, тряски, ударов, влияющих на их работу.

6 Проведение поверки

6.1 Внешний осмотр

При внешнем осмотре устанавливают отсутствие механических повреждений, коррозии, нарушений покрытий, надписей и других дефектов, которые могут повлиять на работу системы и на качество поверки.

При обнаружении перечисленных дефектов систему признают непригодной к применению и дальнейшую поверку не проводят.

6.2 Проверка абсолютной погрешности измерений температуры

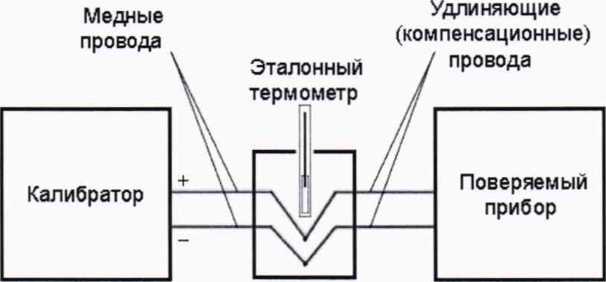

6.2.1 Определение допускаемой абсолютной погрешности измерений температуры проводят в пяти контрольных точках, включая нижний и верхний пределы измерений. Устанавливают на прибор соответствующий режим измерения сигналов. Собирают схему согласно рисунку 1.

Термостат

Рисунок 1

а) К поверяемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП. Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки.

заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C, например ЛТ-300.

б) Подключают медные провода к калибратору.

  • 6.2.2 С эталонного прибора воспроизводят значение нормируемого сигнала ТЭДС, соответствующее первой контрольной точке (в соответствии с типом НСХ).

  • 6.2.3 После стабилизации показаний поверяемого прибора, снимают их со встроенного дисплея прибора.

  • 6.2.4 Повторяют операции по п.п. 6.2.2 - 6.2.3 для остальных контрольных точек.

  • 6.2.5 Рассчитывают основную абсолютную погрешность (Дабс, °C) для каждой поверяемой точки по формуле 1:

(1)

где: Хэ - значение сигнала воспроизводимое эталонным прибором в температурном эквиваленте, °C;

Хизм - значение, индицируемое на встроенном дисплее прибора. °C.

  • 6.2.6 Повторяют операции по п.п. 6.2.2 - 6.2.5 для остальных типов НСХ.

  • 6.2.7 Прибор считается прошедшим поверку, если значение абсолютной погрешности в каждой поверяемой точке не превышает значений, указанных в Приложении А к настоящей методике.

  • 6.2.8 Допускается возможность проведения периодической поверки для меньшего количества типов НСХ, согласованного с пользователем. При этом делают соответствующую запись в свидетельстве.

7 Оформление результатов поверки
  • 7.1 Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г.

  • 7.2 При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработал:

В.В. Бочкарева

Инженер отдела 207

ФГУП «ВНИИМС»

Начальник отдела 207

ФГУП «ВНИИМС»

Приложение А Метрологические и технические характеристики измерителей температуры цифровых Fluke серии II моделей 51, 52, 53, 54

Таблица 1

Наименование характеристики

Значение

Диапазон измерений температуры, °C:

  • - при работе с ТП с НСХ типа «К»

  • - при работе с ТП с НСХ типа «J»

  • - при работе с ТП с НСХ и типа «Т»

  • - при работе с ТП с НСХ типа «Е»

  • - при работе с ТП с НСХ типа «N»(1)

  • - при работе с ТП с НСХ типа «R» и «S»(1)

от -200 до +1372 от -210 до +1200 от -250 до +400 от -150 до +1000 от -200 до +1300 от 0 до +1767

Пределы допускаемой абсолютной погрешности измерений температуры, °C(2):

  • - при значении измеряемой температуры от -100 °C до +1000 не включ.:

  • - для ТП с НСХ типов «К», «J», «Т», «Е» и «N»

  • - для ТП с НСХ типов «R» и «S»

  • - при значении измеряемой температуры от +1000:

  • - при значении измеряемой температуры ниже -100 °C:

  • - для ТП с НСХ типов «К», «J», «Е» и «N» -дляТПс НСХ типа «Т»

±(0,0005-|t| +0,3)

±(0,0005-|t| + 0,4) ±2,0

±(0,002|t| + 0,3)

±(0,005|t| +0,3)

Цена единицы наименьшего разряда, °C

  • - при значении измеряемой температуры менее +1000 °C

  • - при значении измеряемой температуры от +1000 °C включ.

0,1

1

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от нормальной (от + 18 до +28 °C включ.) в пределах рабочей температуры, °C / 1 °C (2):

- при значении измеряемой температуры ниже -100 °C:

  • - для термопар типов «K»,«J», «Е» и «N»

  • - для термопар типа «Т»

± (0,000 l-|t| +0,03)

±(0,0005-|t| + 0,03)

±(0,0009|t| + 0,03)

Габаритные размеры (ДхЩхВ), мм, не более:

28x78^162 (без чехла)

Масса, г, не более:

280

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность воздуха, %

от -10 до +50 до 95

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

5

Примечания:

  • 1. Только для приборов моделей 53, 54.

  • 2. Где |t| - абсолютное значение температуры. °C, без учета знака
