УТВЕРЖДАЮ

йЪл        2016 г.

директора по производственной «ВНИИМС»

Н. В. Иванникова

Анализаторы влажности NanoTrace модель DF-745 Методика поверки

МП 205-22-2016 г. Москва. 2016 г.

Настоящая инструкция распространяется на анализаторы влажности NanoTrace модель DF-745, серийные номера ND-10386, ND-10388, (далее - анализаторы) и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1. При проведении поверки выполняют операции, указанные в таблице

Таблица 1.

№ п/п

Наименование операции

Номер пункта методики

1

Внешний осмотр

6.1

2

Опробование

6.2

3

Определение метрологических характеристик:

- определение относительной погрешности измерений объемной доли влаги в газе.

6.3

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки применяют:

  • - гигрометр точки росы Michell Instruments мод. S4000 TRS, per. № 50304-12, генератор динамический влажного газа «ЭТАЛОН-02», per. № 27521-04, входящие в состав рабочего эталона 1-го разряда в диапазоне молярной (объемной доли влаги) от 1-Ю'2 до 12103 млн'1 по ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов», per. № 3.1ZZM.0260.2013;

  • - азот газообразный особой чистоты по ГОСТ 9293-74.

  • 2.2 Допускается применение других средств измерений и оборудования с метрологическими и техническими характеристиками не хуже указанных.

  • 2.3 Допускается проведение периодической поверки в ограниченном диапазоне измерений на основании письменного заявления владельца анализатора.

Все используемые средства измерений должны иметь действующие свидетельства о поверке.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Требования безопасности должны соответствовать рекомендациям, изложенным в руководстве по эксплуатации на прибор.

4 УСЛОВИЯ ПОВЕРКИ

При проведении поверки соблюдают следующие условия:

  • - температура окружающей среды, °C                      от +15 до +25.

  • - относительная влажность воздуха. %                   до 80 без конденсации.

5 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки выполняют следующие подготовительные работы:

  • - анализатор подготавливают к работе в соответствии с руководством по эксплуатации;

  • - устанавливают и подготавливают к работе средства поверки в соответствии с их технической документацией.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

11ри внешнем осмотре устанавливают

  • - отсутствие механических повреждений, влияющих на работоспособность прибора;

  • - соответствие комплектности и маркировки анализатора требованиям руководства по эксплуатации;

  • - исправность органов управления и настройки;

  • - четкость надписей на лицевой панели.

  • 6.2 Опробование

При опробовании проверяют возможность задания режимных параметров анализатора в соответствии с инструкцией по его эксплуатации и прохождение процедуры диагностики состояния прибора.

  • 6.3 Определение метрологических характеристик.

Определение относительной погрешности измерений объемной доли влаги в газе.

Подключают эталонный гигрометр и поверяемый анализатор к генератору влажного газа по схеме, указанной на рис. 1. Соединительные трубопроводы не должны содержать глухих непродуваемых ответвлений.

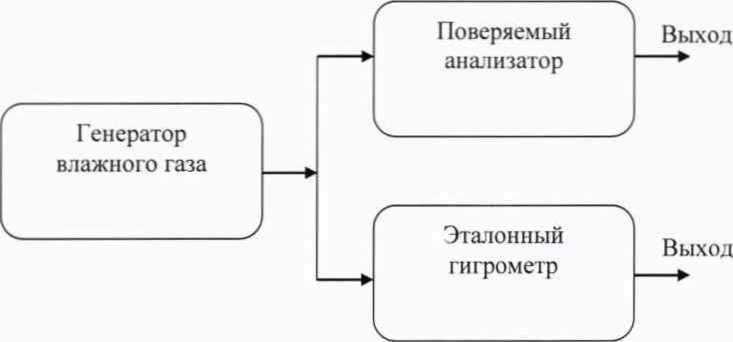

Рис. I. Схема подключения эталонного гигрометра и поверяемого анализатора к генератору влажного газа. Стрелками указано направление потока газа.

Начиная с низких значений объемной доли влаги с помощью генератора влажного газа последовательно задают по два значения объемной доли влаги в поддиапазоне от 0.01 до 1 включ. млн-1, отличающихся друг от друга нс менее чем на 0.3 млн '.ив поддиапазоне св. 1 до 20 включ. млн-1, отличающихся друг от друга не менее чем на 10 млн-1. Влажный азот из генератора параллельно подают на эталонный гигрометр и поверяемый анализатор. После установления стабильных показаний на обоих приборах в течение не менее 30 минут регистрируют измеренные значения объемной доли влаги. При необходимости уточнения показаний эталонного гигрометра используют таблицу в 11риложении 1.

Относительную погрешность измерений, д (%). определяют по формуле

J = ^^-100,

(1)

„ • -1

где С, - 1-ое показание поверяемого анализатора, млн ;

Со- показание эталонного гигрометра, млн1.

Вычисленные значения относительной погрешности не должны превышать:

±12 % в поддиапазоне объемной доли влаги от 0,01 до 1 включ., млн"1

±25 % в поддиапазоне объемной доли влаги св. 1 до 20 включ., млн"1.

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1 Результаты поверки анализатора заносят в протокол.

    • 7.2 Положительные результаты поверки анализатора оформляют выдачей свидетельства о поверке в соответствии с «Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).

    • 7.3 Анализаторы, не удовлетворяющие требованиям настоящих рекомендаций, к эксплуатации не допускаются. Свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с «Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (утв. приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815).

      С. В. Вихрова

      О. Л. Рутенберг

      С. 3. Карданов

Начальник отдела ФГУП «ВНИИМС»

Начальник сектора ФГУП «ВНИИМС», к.х.н.

Инженер 3-й кат. ФГУП «ВНИИМС»

Приложение 1

Таблица 1. Значения объёмной доли влаги (млн-1) и соответствующие им значения температуры точки росы/инея (С). Промежуточные значения получают линейной интерполяцией данных таблицы.

°C

млн ‘

°C

млн 1

°C

млн ‘

°C

=7 МЛН

-99

0,0169

-69

2,9911

-39

141,71

-9

2800

-98

0,0207

-68

3,4635

-38

158,46

-8

3057

-97

0,0253

-67

4,0049

-37

177,02

-7

3335

-96

0,0307

-66

4,6245

-36

197,58

-6

3636

-95

0,0373

-65

5,3327

-35

220,31

-5

8962

-94

0,0452

-64

6,1410

-34

245,45

-4

4314

-93

0,0546

-63

7,0427

-33

273,20

-3

4684

-92

0,0659

-62

8,1114

-32

303,81

-2

5105

-91

0,0794

-61

9,3042

-31

337,57

- 1

5548

-90

0,0954

-60

10,659

-30

374,74

0

6030

-89

0,1144

-59

12,195

-29

415,70

1

6483

-88

0,1369

-58

13,935

-28

460,70

2

6965

-87

0,1636

-57

15,905

-27

510,1

3

7479

-86

0,1950

-56

18,131

-26

564,4

4

8027

-85

0,2331

-55

20,642

-25

623,9

5

8609

-84

0,2757

-54

23,476

-24

689,2

6

9230

-83

0,3270

-53

26,667

-23

760,7

7

9885

-82

0,3871

-52

30,256

-22

838,9

8

10586

-81

0,4575

-51

34,291

-21

924,5

9

11329

-80

0,5397

-50

38,820

-20

1018

10

12117

-79

0,6356

-49

43,897

- 19

1120

11

12947

-78

0,7474

-48

49,587

-18

1232

12

13842

-77

0,8773

-47

55,953

-17

1353

13

14776

-76

1,0282

-46

63,069

-16

1486

14

15776

-75

1,2032

-45

71,017

-15

1630

15

16830

-74

1,4057

-44

79,884

- 14

1787

16

17934

-73

1,6397

-43

89,766

- 13

1957

17

19151

-72

1,9098

-42

100,76

- 12

2143

18

20386

-71

2,2212

-41

113,00

- 11

2344

19

21634

-70

2,5794

-40

126,61

- 10

2563

20

23080
