Система обеспечения единства измерении Республики Беларусь УСТАНОВКА ВЫСОКОВОЛЬТНАЯ ИЗМЕРИТЕЛЬНАЯ (ИСПЫТАТЕЛЬНАЯ) УПУ-22

Методика поверки

УШЯИ.441329.015 МП

МРБМП.

Руководитель разработки

Начальник отдела 26

С.Е. Рыжкович

« jo » аз________2006 г.

Разработал

Инженер-про грам. I кат. отдела 26

— Ж.Н. Булгакова

« 30 »   03__________2006 г.

Нормоконтроль

Вед. инженер отдела ОКТДиС

, г f Г.М. Талаева

«За » оз________2006 г.

Литера О|

• 1 Операции и средства поверки...........

• 2 Требования безопасности ...

• 3 Требования к квалификации поверителей..........

• 4 Условия поверки и подготовка к поверке...................

• 5 Проведение поверки......

• 6 Оформление результатов поверки

Приложение А Форма протокола поверки

Настоящая методика поверки распространяется на установку высоковольтную измерительную (испытательную) У ПУ-22 (далее - установка) и устанавливает методику ее поверки. Установка предназначена для проведения испытаний на электробезопасность радиоэлектронных приборов и электротехнической продукции. Основными проверяемыми величинами при этом являются электрическая прочность изоляции, ток утечки и сопротивление защитного заземления, Установка соответствует требованиям ТУ BY 100039847.068-2005.

Установка подлежит обязательной поверке в органах государственной метрологической службы. Межповерочный интервал 12 мес.

• 1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1. Таблица 1

  l>S I is I

  vA\ документации

  Наименование операции	Номер пункта методики поверки	Наименование образцового средства измерений    или вспомогательного средства поверки, основные метрологические характеристики	Обязательность проведения операции при
  			выпуске из производства	эксплуатации и хранении
  1	2	3	4	........Г...............
  1 Внешний осмотр	5.1		Да	Да
  2 Опробование	5.4		Да	Ж
  3 Проверка электрической прочности изоляции	5.2	Установка высоковольтная измерительная (испытательная) УПУ-21, напряжением от 0 до 10 кВ погрешность ± 4 % Секундомер СОС пр 2	Да	Нет
  4 Измерение сопротивления изоляции	5.3	Мегаомметр Е6-22 кл. т. 2,5 10 ГОм	Да	Нет

Отдел научно-\*». технической „ 11нфирмашн1 i j и нормативной rt

Продолжение таблицы 1

_{м но}рма^т1*»^ни,!

Л \ документация

Примечания

• 1  Образцовые средства измерений должны быть поверены в соответствии с СТБ 8003-93, иметь клейма и действующие свидетельства о государственной поверке.

• 2 Допускается применение средств измерений, не приведенных в таблице, но обеспечивающих определение метрологических характеристик проверяемых установок с требуемой точностью. Средства измерений должны иметь клейма государственной поверки.

• 2.1 При проведении поверки должны быть соблюдены требования безопасности, изложенные в ГОСТ 12.3.019 - 80 и «Правилах технической эксплуатации электроустановок потребителей и правилах техники безопасности при эксплуатации электроустановок потребителей» (ПТЭ и ПТБ).

• 2.2 При проведении поверки необходимо руководствоваться разделом «Меры безопасности» руководства по эксплуатации (РЭ) установки УШЯИ.441329.015 РЭ.

• 3.1 К проведению измерений при поверке и обработке результатов измерений допускаются лица, достигшие 18 лет, прошедшие проверку знаний «Правил технической эксплуатации электроустановок потребителей и правил техники безопасности при эксплуатации электроустановок потребителей» (ПТЭ и ПТБ) и инструктаж, а также имеющие допуск к работе на электроустановках.

• 3.2 Поверка установки должна проводиться двумя государственными поверителями, один из которых должен иметь группу по технике безопасности не ниже четвертой.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C



• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

• - напряжение питающей сети, В

• - частота питающей сети, Гц

• 4.2 Перед проведением поверки необходимо ознакомиться с РЭ установки и подготовить ее к работе в соответствии с разделами 2 и 3 РЭ.

Проверить наличие и надежность крепления заземления.

• 4.3 Подготовить образцовые средства измерений к работе в соответствии с их эксплуатационными документами.

• 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие установки следующим требованиям:

• - комплектность в соответствии с РЭ;

• - четкость маркировки;

• - отсутствие механических повреждений, влияющих на точность измерений;

• - наличие и прочность крепления органов управления;

• - четкость фиксации положения переключателей;

• - отсутствие загрязнения частей, которые в процессе работы находятся под высоким напряжением.

• 5.2 Проверка электрической прочности изоляции

Проверка электрической прочности изоляции проводится по ГОСТ 12.2.091-2002 с помощью установки высоковольтной измерительной (испытательной) УПУ-21, подключенной между соединенными вместе проводами сетевого шнура и корпусом установки следующим образом:

• - включить переключатель «СЕТЬ»;

• - подать испытательное напряжение 1,5 кВ, начиная со значения рабочего напряжения, с погрешностью не более ± 4 %;

• - увеличение напряжения до испытательного значения следует проводить плавно или равномерно ступенями за время от 5 до 10 с;

• - изоляция должна находиться под полным испытательным напряжением в течение 1 мин.

Результаты проверки считают удовлетворительными, если во время проверки не произошло пробоя или поверхностного перекрытия изоляции.

явл

Появление «коронного» разряда или шума не неудовлетворительных результатов испытаний.

• 5.3 Определение сопротивления изоляции

Проверка сопротивления изоляции проводится по ГОСТ 22261-94 с помощью мегаомметра Е6-22.

Электрическое сопротивление изоляции измеряют между соединенными вместе проводами сетевого шнура и корпусом установки, при этом переключатель «СЕТЬ» включен.

Значение электрического сопротивления изоляции должно быть не менее 20 МОм.

• 5.4 Опробование

5.4.1 Установку подготавливают к работе согласно РЭ без нагрузки и проверяют на работоспособность. Для этого необходимо:

• - присоединить шнур питания к установке;

• - переключатель «ВИД ИСПЫТАНИЙ» установить в положение «V»;

• - переключатель « ПРЕДЕЛ V» установить в положение «2 kV»;

включить переключатель «СЕТЬ», при этом на табло загорятся индикаторы встроенных миллиамперметра «шА» и киловольтметра «kV» (верхняя часть индикаторного табло), на которых отобразятся нулевые показания;

• - ручку регулировки выходного напряжения «ВЫХОД» повернуть в крайнее левое положение и нажать, при этом загорится световой индикатор «kV ВКЛ»;

• - переключатель «ВИД ИСПЫТАНИЙ» установить в положение «О»;

• - включить переключатель «СЕТЬ», при этом на табло загорятся индикаторы встроенных амперметра «А» и омметра «О» (нижняя часть индикаторного табло), на которых отобразятся нулевые показания.

• 5.5 Проверка работоспособности защиты

5.5.1 Проверка срабатывания защиты от короткого замыкания.

Выходной высоковольтный разъем « ~ », находящийся под защитной крышкой соединить с клеммой «хЛ-». Установить переключатель «ВИД ИСПЫТАНИЙ» в положение «V». Переключатель «ПРЕДЕЛ V» установить в положение «5 kV». Включить переключатель «СЕТЬ», при этом на табло загорятся индикаторы встроенных миллиамперметра «тА» и киловольтметра «kV» (верхняя часть индикаторного табло). Ручку регулировки выходного напряжения «ВЫХОД» повернуть в крайнее левое положение и нажать, при этом загорится световой индикатор «kV ВКЛ». Удерживая в нажатом положении, плавно увеличивать напряжение до момента срабатывания защиты, при этом загорится световой индикатор

«ЗАЩИТА». В момент срабатывания защиты показания встроенного i

• 5.5.2 Определение величины тока срабатывания защиты проводят по схеме, приведенной на рисунке 1.



R1 - резистор типа ПЭВ-25 сопротивлением 10 Ом + 10 %;

Р1 - ампервольтметр Ц4311

Рисунок 1

Подключить ампервольтметр Р1 последовательно с резистором сопротивления R1, ограничивающим ток через прибор, к выходному высоковольтному разъему « ~ », находящемуся под защитной крышкой. Повернуть переключатель «ВИД ИСПЫТАНИЙ» в положение «V». Переключатель «ВИД ИЗМЕРЕНИЯ V» установить в положение « ~ ». Переключатель « ПРЕДЕЛ V» установить в положение «5 kV». Включить переключатель «СЕТЬ», при этом на табло загорятся индикаторы встроенных миллиамперметра «тА» И киловольтметра «kV» (верхняя часть индикаторного табло). Ручку регулировки выходного напряжения «ВЫХОД» повернуть в крайнее левое положение и нажать, при этом загорится световой индикатор «kV ВКЛ». Плавно увеличивать напряжение до момента срабатывания защиты, при этом загорится световой индикатор «ЗАЩИТА». В момент срабатывания защиты по ампервольтметру Р1 фиксируется ток.

Результаты проверки считают удовлетворительными, если величина тока находится в диапазоне от 101 до 140 мА.

• 5.5.3 Определение времени пропадания выходного напряжения при срабатывании защиты проводят по схеме, приведенной на рисунке 2.



Очлм научно-техиическои ннформ»^11И”

Pl - электросекундомер типа ПВ-53 (включенный на напряжение ~ 220 В);

S1 - переключатель

Рисунок 2

Подключить электросекундомер Р1 последовательно с переключателем S1 к выходному высоковольтному разъему « ~ », находящемуся под защитной крышкой. Повернуть переключатель «ВИД ИСПЫТАНИЙ» в положение «V». Переключатель «ВИД ИЗМЕРЕНИЯ V» установить в положение « ~ ». Переключатель « ПРЕДЕЛ V» установить в положение «5 kV». Включить переключатель «СЕТЬ», при этом на табло загорятся индикаторы встроенных миллиамперметра «тА» и киловольтметра «kV» (верхняя часть индикаторного табло). Ручку регулировки выходного напряжения «ВЫХОД» повернуть в крайнее левое положение и нажать, при этом загорится световой индикатор «kV ВКЛ». Установить на встроенном киловольтметре «kV» напряжение 5кВ. Отпустить ручку «ВЫХОД», включить переключатель S1, нажать ручку «ВЫХОД» загорится световой индикатор «ЗАЩИТА» и по показанию электросекундомера определить время пропадания выходного напряжения.

Результаты проверки считают удовлетворительными, если время пропадания выходного напряжения при срабатывании защиты не более 1с.

• 5.6 Проверку регулировки выходного напряжения постоянного и переменного тока проводят с помощью киловольтметра С502 в диапазоне от 0 до 2 кВ и с помощью киловольтметра С196 в диапазоне от 0 до 5 кВ.

  положение «V». Пер

Подключить один шнур киловольтметра к одному из выходных высоковольтных разъемов « ~ » или « ~ », находящимися под защитными крышками, а второй - к клемме ». Переключатель «ВИД ИСПЫТАНИЙ» установить в «ВИД ИЗМЕРЕНИЯ V» установить в положение « “ » или « высоковольтных разъемов. Переключатель « ПРЕДЕЛ

~ », в зависимост

V» установить

максимальное выходное напряжение «2 kV» или «5 kV». Включить переключатель «СЕТЬ», при этом на табло загорятся индикаторы встроенных миллиамперметра «тА» и киловольтметра «kV» (верхняя часть индикаторного табло). Ручку регулировки выходного напряжения «ВЫХОД» повернуть в крайнее левое положение и нажать, при этом загорится световой индикатор «kV ВКЛ». Удерживая в нажатом положении и плавно вращая ручку регулировки выходного напряжения «ВЫХОД» по часовой стрелке, установить по встроенному киловольтметру «kV» на индикаторном табло, следующие значения выходного напряжения:

а) 0,5; 1,0; 1,5; 2,0 для максимального выходного напряжения «2 kV»;

б) 1,0; 2,0; 3,0; 4,0; 5,0 для максимального выходного напряжения «5 kV»,

а затем по шкале эталонного киловольтметра С502 (С 196) определить истинные значения выходного напряжения, указанные выше.

Допускаемую приведенную погрешность у, %, выходного напряжения определяют, для каждого из значений а и б, в соответствующем пределе, по формуле

у= --------юо,                       (1)

А _н

где А «хм - значение измеряемой величины, определяемое по показаниям встроенного киловольтметра, кВ;

Ад - действительное значение измеряемой величины, определяемое по показаниям эталонного киловольтметра С502 (С 196), кВ;

А »- нормирующее значение, соответствующее верхнему значению предела, кВ.

Результаты проверки считают удовлетворительными, если выходное напряжение постоянного и переменного тока регулируется в диапазонах от 0 до 2 кВ и от 0 до 5 кВ и допускаемая приведенная погрешность выходного напряжения постоянного и переменного тока не превышает ± 3 % от верхнего значения установленного предела.

• 5,7 Проверку выходного тока встроенного источника переменного тока, регулируемого в диапазоне от 10 до 25 А, проводят по схеме, приведенной на рисунке 3.




Pl -катушка электрического сопротивления измерительная Р310 0,001 Ом ± 0,01 %;

Р2 - вольтметр В7-65

Рисунок 3

К выходным клеммам встроенного регулируемого источника тока «I» установки подключить измерительную катушка Р1, а к клеммам Ui, U2 измерительной катушки Р1 подключить вольтметр Р2. Переключатель «ВИД ИСПЫТАНИЙ» установить в положение «О». Остальные переключатели могут находиться в любом положении. Ручку регулировки выходного напряжения «ВЫХОД» повернуть в крайнее левое положение. Включить переключатель «СЕТЬ», при этом на табло загорятся индикаторы встроенных амперметра «А» и омметра «О» (нижняя часть индикаторного табло). Плавно вращая ручку регулировки выходного напряжения «ВЫХОД» по часовой стрелке, установить по встроенному амперметру «А» на световом табло значения: 10,15,20,25 А, а затем по шкале вольтметра Р2 определить значения напряжения переменного тока, которые должны быть равны соответственно - 10,15, 20, 25 мВ.

Допускаемую приведенную погрешность у, %, встроенного источника тока определяют для каждого из выше указанных значений по формулам

А изм ~~ А

У =   .------------------ 100,                                (2)

А

и

А =                                                 (³)

К

где А изм - значение измеряемой величины, определяемое по показаниям встроенного амперметра, А;

А н - нормирующее значение, соответствующее верхнему значению измерения, равное 25 А;

U - значение величины напряжения измеренное вольтметром В

измерительной РЗI О, В ;

R - значение величины сопротивления катушки измерительной Р310, равное

0,001 Ом.

Результаты проверки считают удовлетворительными, если выходной ток встроенного

источника переменного тока регулируется в диапазоне от 10 до 25 А и допускаемая

верхнего значения предела измерения, равного 25 А.

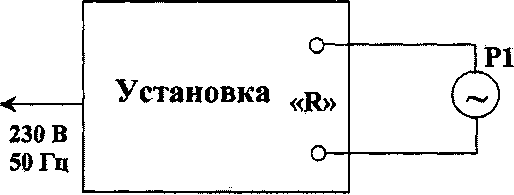

• 5.8 Проверку измерения сопротивления защитного заземления в диапазоне от 0,01 до 0,10 Ом проводится по схеме, приведенной на рисунке 4.



Р1 - калибратор универсальный В1-28

Рисунок 4

К входным клеммам встроенного вольтметра «К» установки подключить универсальный калибратор Р1. Переключатель «ВИД ИСПЫТАНИЙ» установить в положение «О». Остальные переключатели могут находиться в любом положении. Включить переключатель «СЕТЬ», при этом на табло загорятся индикаторы встроенных амперметра «А» и омметра «О» (нижняя часть индикаторного табло). Ручка регулировки выходного напряжения «ВЫХОД» может находиться в любом положении. Подать с выхода калибратора переменное напряжение частотой 50 Гц с амплитудой: 2,50; 1,00; 0,25 В, при этом на световом табло измерителя сопротивления «О» должны отобразиться соответствующие значение: 0,10; 0,04; 0,01 Ом.

Допускаемую приведенную погрешность у, %, встроенного амперметра определяют

для каждого из выше указанных значений по формулам

3

где, А изм - значение измеряемой величины, определяемое по показаниям

встроенного измерителя сопротивления, Ом;

А - значение, определяемое как (UJ показания калибратора универсального

В1-28, деленное на 25, Ом;

А м - нормирующее значение, соответствующее верхнему значению предела

измерения, равное 0,10 Ом.

Результаты проверки считают удовлетворительными, если измерение сопротивления защитного заземления регулируется в диапазоне от 0,01 до 0,10 Ом и допускаемая приведенная погрешность измерения сопротивления защитного заземления не превышает ± 5 % от верхнего значения предела измерения, равного 0,10 Ом.

• 5.9 Проверку измерения тока по встроенному миллиамперметру в диапазоне от 0,05 до 20 мА проводят по схеме, приведенной на рисунке 5.

  R1

  Установка



  ГТ7

230 В

R1 - резистор типа С2 -ЗЗН -2 -33 кОм ± 10 %;

Р1 - миллиамперметр М244

Рисунок 5

Подключить миллиамперметр Р1 последовательно с резистором R1 к выходному высоковольтному разъему «    », находящемуся под защитной крышкой. Переключатель

«ВИД ИСПЫТАНИЙ» установить в положение «V». Переключатель «ВИД ИЗМЕРЕНИЯ V» установить в положение « “ ». Переключатель « ПРЕДЕЛ V» установить в требуемое максимальное выходное напряжение «2 kV» или «5 kV» для получения необходимого выходного тока. Включить переключатель «СЕТЬ» при этом на табло встроенных миллиамперметра «тА» и киловольтметра «kV» (верхняя табло). Ручку регулировки выходного напряжения «ВЫХОД» повер положение и нажать, при этом загорится световой индикатор «kV ВКЛ». Удерживая в нажатом положении и плавно вращая ручку регулировки выходного напряжения «ВЫХОД» по часовой стрелке, установить по встроенному миллиамперметру «шА» на световом табло, следующие значения выходного тока: 0,05; 0,50; 5,00; 15,00; 19,00 мА, а затем по шкале миллиамперметра Р1 определить показания.

Допускаемую приведенную основную погрешность у, %, встроенного миллиамперметра определяют для каждого из выше указанных значений по формуле

у= —----------- ЮО,                    (6)

где А изм - значение измеряемой величины, определяемое по показаниям встроенного миллиамперметра, мА;

А д - действительное значение измеряемой величины, определяемое по показаниям эталонного миллиамперметра М244, мА;

А н - нормирующее значение, соответствующее верхнему значению предела измерения, равное 20 мА.

Результаты проверки считают удовлетворительными, если измерение тока по встроенному миллиамперметру находится в диапазоне от 0,05 до 20 мА и допускаемая приведенная погрешности не превышает ± 10 % от верхнего значения предела измерения, равного 20 мА.

• 6.1 Результаты поверки заносятся в протокол (приложение А).

• 6.2 Положительные результаты поверки удостоверяются нанесением оттиска поверительного клейма, и выдается свидетельство о поверке установленной формы.



  предыдущей поверки гасится.

• 6.3 При отрицательных результатах поверки установка бракуется, и оформляется извещение о непригодности к эксплуатации с указанием причины брака. При этом клеймо




технической

Приложение А

(рекомендуемое)

Форма протокола поверки ПРОТОКОЛ№

Поверки__типа________________№ ______________

наименование прибора

принадлежащего____________________________________._________________________

организация-владелец

Образцовые средства поверки:___________________________________

Условия поверки:

• - температура________.______________ ._______________:_________________

-влажность _________________;_____________________

-атмосферное давление________________________________________

• - напряжение питающей сети___________________________________

1Внешний осмотр_________________________________________________

• 2 Опробование____________;____________________________

• 3 Электрическая прочность изоляции____________________________________

• 4 Сопротивление изоляции____________________________________

• 5 Работоспособность защиты:

• - защита от К.З. ____________________________________ _{:      :}

• - ток срабатывания _______________________;_____________________________

• - время срабатывания_______________;__________________________________



• 6 Определение допускаемой приведенной погрешности выходного напряжения постоянного и переменного тока в таблице 1.

Таблица 1

• 7 Определение допускаемой приведенной погрешности выходного тока встроенного источника переменного тока в таблице 2.

Таблица 2

/Отдел научно-

f технической инфориаин*'., Ig

i и нормативной X документации /ь*7

• 8 Определение допускаемой приведенной погрешности измерения сопротивления защитного заземления в таблице 3.

Таблица 3

• 9 Определение допускаемой приведённой погрешности показаний встроенного миллиамперметра в таблице 4.

Таблица 4

Заключение:

годен, не годен (причина)

Наименование организации, проводившей поверку

Поверку провел
