ВВЕДЕНИЕ

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ

• 1. ОПИСАНИЕ И РАБОТА...............

  • 1.1. Назначение.......................

  • 1.2. Технические характеристики

  • 1.3. Состав............................

  • 1.4. Устройство и работа..........

  • 1.5. Маркировка.....................

    4

    4

    4

    5

    5

    6

• 2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

• 3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 3.1. Проверка технического состояния

  • 3.2. Поверка.................................

• 4. УПАКОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

  21

Монтаж термопреобразователя «ВЗЛЕТ ТПС» на трубо

проводе ...............................................................

Настоящий документ распространяется на термопреобразователи сопротивления «ВЗЛЕТ ТПС» (далее - ТПС) и предназначен для ознакомления с их устройством и порядком эксплуатации.

В связи с постоянной работой над усовершенствованием ТПС возможны отличия от настоящего руководства, не ухудшающие метрологические характеристики и функциональные возможности.

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ

ТПС

НСХ - номинальная статическая характеристика преобразования; СЦ

• 1. ОПИСАНИЕ И РАБОТА

  • 1.1. Назначение

Термопреобразователи сопротивления «ВЗЛЕТ ТПС» предназначены для измерения температуры и разности температур путем погружения в жидкую, газообразную или сыпучую среду и могут применяться в теплоэнергетике, химической, пищевой и других отраслях промышленности.

ТПС могут использоваться в составе теплосчетчиков, измерительных систем, автоматизированных систем управления технологическими процессами и т.д.

• 1.2. Технические характеристики

  • 1.2.1. Основные технические характеристики приведены в табл. 1.

Таблица 1

• 1.2.2. ТПС соответствуют требованиям ГОСТ Р 52931-2008 по устойчивости:

• - к механическим воздействиям - группе N3;

• - к климатическим воздействиям - группе Д3 (температура окружающего воздуха от минус 50 до 50 °С, влажность до 95 % при температуре не более 35 °С, без конденсации влаги);

• - к атмосферному давлению - группе Р2.

Исполнение прибора соответствует степени защиты IP65 по ГОСТ 14254.

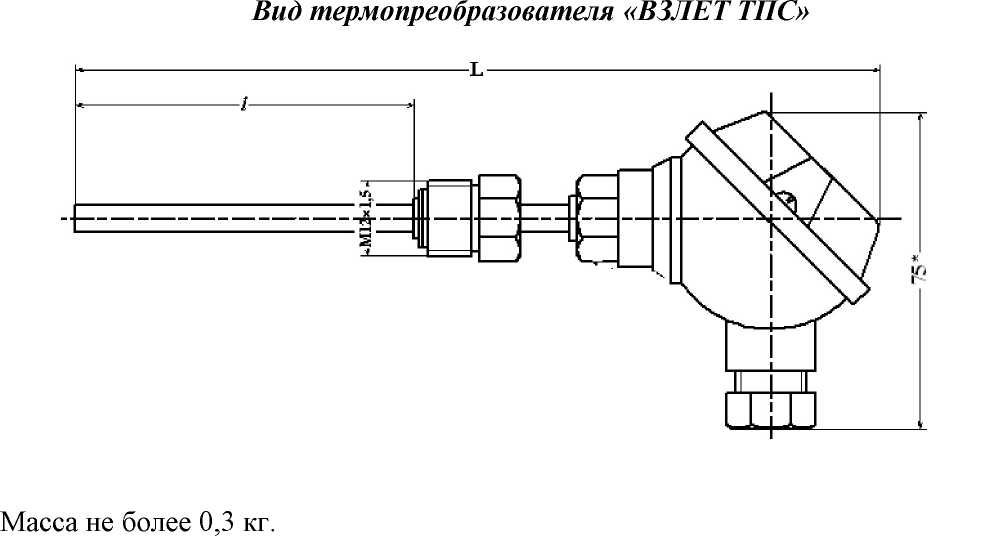

• 1.2.3. Конструктивно ТПС изготавливаются с монтажной коробкой, которая может быть выполнена из пластмассы или силумина. Внешний вид и массогабаритные характеристики приведены в Приложении А.

• 1.3. Состав

Комплект поставки изделия приведен в табл.2.

Таблица 2

ПРИМЕЧАНИЯ.

1. Комплект может включать согласованную пару или одиночный ТПС.

• 2. Вид штуцера: прямой или наклонный - по заказу.

• 3. Руководство по эксплуатации поставляется в количестве 1 экз. на партию до 50 комплектов или по заказу.

• 1.4. Устройство и работа

Принцип действия ТПС основан на использовании зависимости электрического сопротивления материала чувствительного элемента от температуры. Резистор чувствительного элемента выполнен напылением или в виде спирали из платиновой проволоки и помещен в защитную оболочку. Выводы резистора подключены попарно к четырем проводникам. Схема соединений ТПС представлена на рис.1.

Рис. 1. Схема соединений ТПС.

• 1.5. Маркировка

Маркировка термопреобразователей сопротивления «ВЗЛЕТ ТПС» содержит:

• - товарный знак предприятия - изготовителя;

• - знак утверждения типа;

• - условное обозначение типа изделия;

• - заводской номер / порядковый номер ТПС в комплекте (для согласованной пары);

• - условное обозначение НСХ;

• - класс допуска;

• - обозначение схемы соединений;

• - диапазон измеряемых температур.

• 1.6. Защита от несанкционированного доступа

• 1.6.1. Защита от несанкционированного доступа осуществляется за счет неразборной конструкции корпуса ТПС в месте установки чувствительного элемента.

• 2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

  • 2.1. Эксплуатация ТПС должна производиться в условиях воздействующих факторов, не превышающих допустимых значений, оговоренных в п.1.2.2.

  • 2.2. Монтаж ТПС и подготовка к эксплуатации должны осуществляться в соответствии с настоящим руководством и эксплуатационной документацией на прибор, в комплекте с которым используются ТПС.

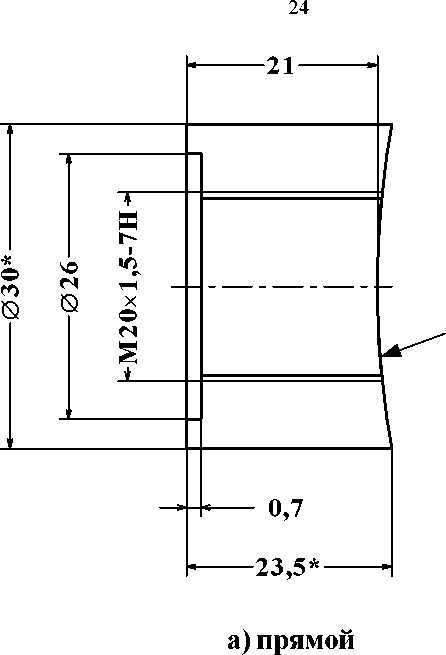

Варианты монтажа ТПС на трубопроводе, а также вид поставляемых штуцеров, привариваемых на трубопровод, приведены в Приложении Б.

Минимальная глубина погружения термопреобразователей «ВЗЛЕТ ТПС» составляет 30 мм.

• 2.3. Скорость потока теплоносителя в местах установки ТПС с применением защитных гильз, поставляемых по заказу, не должна превышать 4 м/с.

Вид и размеры гильз, поставляемых по заказу, приведены в Приложении Б.

Для монтажа ТПС на трубопроводе с повышенной вибрацией или пульсацией потока могут поставляться усиленные гильзы.

Для измерения температуры окружающего воздуха допускается использовать ТПС без защитной гильзы.

• 2.4. После завершения монтажа крышка ТПС пломбируется, а трубопровод в месте установки ТПС и узел крепления ТПС необходимо теплоизолировать (рис.Б.1).

• 2.5. После завершения процедуры ввода в эксплуатацию в паспорте на прибор заполняются пункты гарантийного талона с указанием места установки оборудования, наименований эксплуатирующей и монтажной организаций, даты ввода в эксплуатацию.

Для постановки прибора на гарантийное обслуживание необходимо представить в сервисный центр (СЦ) паспорт с заполненным гарантийным талоном. СЦ делает отметку в гарантийном талоне о постановке прибора на гарантийное обслуживание и направляет ксерокопию талона на завод-изготовитель.

Если прибор не ставится на гарантийное обслуживание в СЦ, то ксерокопия заполненного гарантийного талона направляется на завод-изготовитель.

• 2.6. Отправка прибора для проведения гарантийного (послегарантийного) ремонта либо поверки производится с паспортом на прибор.

Гарантийный ремонт производится при наличии в паспорте заполненного гарантийного талона.

• 3. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 3.1. Проверка технического состояния

    • 3.1.1. Введенный в эксплуатацию ТПС рекомендуется подвергать периодическому осмотру с целью контроля:

- работоспособности термопреобразователя в составе изделия;

- соблюдения условий эксплуатации термопреобразователя;

- отсутствия внешних повреждений;

- надежности электрических и механических соединений.

Периодичность осмотра зависит от условий эксплуатации. Как правило, она определяется периодичностью осмотра изделия, в состав которого входит ТПС.

• 3.1.2. Несоблюдение условий эксплуатации термопреобразователей в соответствии с разделом 1.2.2, а также внешние повреждения термопреобразователя могут вызвать отказ прибора либо увеличение погрешности измерения. При появлении внешних повреждений необходимо вызвать сотрудника регионального представительства для определения возможности дальнейшей эксплуатации термопреобразователей или заменить ТПС. В случае необходимости замены одного ТПС из согласованной пары необходимо заменить согласованную пару целиком.

• 3.2. Поверка

Методика поверки термопреобразователей сопротивления «ВЗЛЕТ ТПС» утверждена ГЦИ СИ ВНИИР. Межповерочный интервал для типового исполнения-4 года (повышенной точности - 1 год).

Термопреобразователи сопротивления «ВЗЛЕТ ТПС» проходят первичную поверку при выпуске из производства и после ремонта, периодические - в процессе эксплуатации.

• 3.2.1. Операции поверки.

При проведении поверки необходимо выполнить операции, приведенные в табл. 3.

Таблица 3

* - проводится только для согласованных пар термопреобразователей сопротивления

Результаты поверки заносятся в протокол. Рекомендуемая форма протокола приведена в Приложении В.

• 3.2.2. Средства поверки.

При проведении поверки должны применяться средства поверки, приведенные в табл. 4.

Таблица 4

Наименование средств поверки и их

нормативно-технические характеристики

Омметр, диапазон измерения от 0 до 1000 Ом, класс точности

• 1,5.____________________________________________________________________________

Мегомметр Ф4101, диапазон измерения от 100 до 2000 МОм, напряжение 100 В, класс точности 2,5.________________________

Термометр сопротивления эталонный 3-го разряда ЭТС-100, диапазон измерения от 0 до 400 °С.

Барометр БРС-1М-1, диапазон измерения абсолютного давления 600-1100 кПА, предел допускаемой погрешности не более ±33Па.

Вольтметр В7-54/3, относительная погрешность в диапазоне измерения от 0 до 1 В 0,004 %.

Однозначные меры электрического сопротивления МР 3000 группы Б, нестабильность не более 0,001 % за год.

Многоканальный прецизионный измеритель температуры МИТ 8, диапазон измерения сопротивления от 0,001 до 2000 Ом, диапазон измерения напряжения от минус 300 до плюс 300мВ , погрешность измерений температуры ±(0.004+10^-5 1)°С Вспомогательное оборудование:

• - термостат паровой ТП-1М для воспроизведения температуры кипения воды с погрешностью не более ± 0,03 °С.

• - термостат нулевой ТН-1М, объем льда из расчета 0,005 м³ на один термопреобразователь с погрешностью воспроизведения температуры плавления льда не более ± 0,02 °С

ПРИМЕЧАНИЕ. Допускается применение другого оборудования, приборов и устройств с метрологическими характеристиками, не уступающими характеристикам средств измерения и вспомогательного оборудования, приведенным в данной таблице. При отсутствии указанных приборов, в исключительных случаях, по согласованию с представителем территориального органа Росстандарта, выполняющего поверку, допускается применение приборов и оборудования с характеристиками, достаточными для получения достоверного результата поверки.

• 3.2.3. Требования к квалификации поверителей.

К проведению поверки допускаются лица, аттестованные в качестве поверителя, изучившие эксплуатационную документацию на ТПС и средства их поверки, имеющие опыт поверки средств измерений температуры, а также прошедшие инструктаж по технике безопасности в установленном порядке.

• 3.2.4. Требования безопасности.

При проведении поверки должны соблюдаться «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором, и требования, установленные ГОСТ 12.2.007.0.

• 3.2.5. Условия проведения поверки.

  • 3.2.5.1. При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха 15^30 °С;

• - относительная влажность окружающего воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106,7 кПа.

При измерениях сопротивления ток должен быть таким, чтобы мощность не превышала 0,1 мВт.

• 3.2.5.2. Все применяемые средства измерений должны иметь действующие свидетельства или отметки о поверке.

• 3.2.6. Подготовка к проведению поверки.

  • 3.2.6.1. Перед проведением поверки проверяют наличие: инструкций по эксплуатации средств поверки. аттестатов испытательного оборудования, свидетельств о поверке средств измерений, паспорта, клейма или свидетельства о предыдущей поверке ТПС.

Все средства поверки должны быть подготовлены к работе в соответствии с инструкциями по их эксплуатации. Должно быть обеспечено правильное заземление приборов и должны быть выполнены все требования безопасности.

• 3.2.6.2. Экспериментальная оценка неопределенности единичного измерения сопротивления в условиях конкретной поверочной лаборатории.

  • 3.2.6.2.1 Неопределенность единичного измерения сопротивления определяют при температурах, близких к градуировочным точкам, отдельно для термопреобразователей различных номинальных сопротивлений, поверяемых в данной лаборатории. Допускается использовать термостатированные меры сопротивления с номинальными значениями, близкими к номинальным значениям поверяемых термопреобразователей.

  • 3.2.6.2.2 Рекомендуется проводить измерения в реперной точке в нулевом термостате при 0 °С или в высокостабильном жидкостном термостате (нестабильность не более ±0,002 °С). Проводят не менее 50 отсчетов сопротивления и рассчитывают СКО результата измерения. Для автоматических цифровых мостов необходимо использовать те же параметры при проведении каждого измерения (время интегрирования, время отсчета и т.п.), что и при проведении поверки. Значение СКО u(rlab) рассчитывают либо автоматически измерительным мостом, либо, при регистрации поверителем отдельных отсчетов, по формуле:

_{( )}     Nirb (Ri - R..)"

^U(riab } =

\ i=1

где Nlab - число отсчетов сопротивления термопреобразователя;

R_i - результат i-го отсчета;

Rs - среднее значение сопротивления.

• 3.2.7. Проведение поверки.

  • 3.2.7.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие поверяемого термопреобразователя сопротивления следующим требованиям:

• - защитная арматура, контактные колодки и выводные проводники термопреобразователя сопротивления не должны иметь видимых повреждений;

• - резьба на штуцерах термопреобразователя сопротивления не должна иметь повреждений;

• - маркировка должна быть четкой.

При нарушении приведенных выше требований термопреобразователи сопротивления к поверке не допускаются.

• 3.2.7.2. Опробование.

Омметром измеряется сопротивление каждого термопреобразователя сопротивления между выходными контактами 1 (3) и 2 (4). Показания омметра должны быть в пределах 550 ± 50 Ом для ТПС с НСХ 500П и 110±10 Ом для ТПС с НСХ 100П, что свидетельствует о целостности электрических цепей ТПС.

• 3.2.7.3. Проверка электрического сопротивления изоляции термометров сопротивления при температуре (20 ± 5) °С

• 3.2.7.3.1. Подключают клеммы прибора для измерения электрического сопротивления к выводам и защитному корпусу ТПС. Подают измерительное напряжение 100 В.

• 3.2.7.3.2 Показания снимают в течение 10 с после подачи напряжения и фиксируют минимальное значение сопротивления. Сопротивление изоляции ТПС должно быть не менее 100 МОм. ТПС, не удовлетворяющие этому требованию, к дальнейшей поверке не допускают.

• 3.2.7.4. Проверка отклонения сопротивления термометров сопротивления от номинальной статической характеристики при температуре от минус 5 °С до плюс 30 °С.

Проверку отклонения сопротивления ТПС от НСХ выполняют сличением с эталонным [образцовым] термометром при температуре в диапазоне от минус 5 °С до плюс 30 °С в жидкостных термостатах или при температуре 0 °С в нулевом термостате или сосуде Дьюара, заполненном смесью льда и воды.

• 3.2.7.4.1 Сличение с эталонным [образцовым] термометром сопротивления в жидкостном термостате

  • 3.2.7.4.1.1 Эталонный ТПС и поверяемые ТПС помещают в рабочий объем термостата на глубину не менее минимальной глубины погружения, указанной в паспорте на ТПС. Если монтажная длина поверяемых ТПС более минимальной глубины погружения эталонного [образцового] термометра сопротивления или равна ей, то чувствительные элементы всех ТПС должны находиться на одном уровне. Если монтажная длина поверяемых ТПС менее минимальной глубины погружения эталонного [образцового] термометра сопротивления, то ТПС погружают в термостат на монтажную длину и в результат измерения вводят поправку на перепад температуры между средними точками чувствительных элементов поверяемых и эталонного [образцового] термометра сопротивления (по 3.2.7.6.7).

  • 3.2.7.4.1.2 Поверяемые ТПС подключают к измерительной установке в соответствии со схемой соединения внутренних проводов ТПС и схемами внешних электрических подключений приборов. Необходимо строго соблюдать инструкцию по подключению и заземлению электроизмерительной аппаратуры. Подключение ТПС к переключателям должно обеспечивать надежный электрический контакт. Поверхность наконечников и выводных проводов ТПС должна быть очищена от пленки оксидов. Измерительный ток должен соответствовать указанному в документации на ТПС. При использовании электроизмерительной установки постоянного тока должна быть обеспечена компенсация паразитных термоэлектродвижущих сил (ТЭДС) во время измерений, например путем переключения направления тока.

  • 3.2.7.4.1.3 После достижения стабильного состояния (сопротивление ТПС не изменяется более чем на 1/10 допуска за 5 мин) проводят цикл измерений: измеряют температуру эталонным ТПС, затем последовательно измеряют сопротивление поверяемых ТПС и вновь повторяют измерение эталонным ТПС. При использовании автоматических мостов результат каждого измерения должен быть получен как среднее арифметическое значение не менее чем из пяти отсчетов. Цикл измерений повторяют не менее двух раз. Температура эталонного термометра за все время измерений не должна измениться более чем на 1/5 допуска поверяемых ТПС.

  • 3.2.7.4.1.4 По данным измерений рассчитывают среднее арифметическое значение и размах температуры в термостате, средние значения сопротивлений поверяемых ТПС. Допускается использовать самостоятельное или входящее в комплект поставки средств поверки аттестованное программное обеспечение, предназначенное для автоматизации процессов градуировки и поверки термопреобразователей сопротивления, обработки и хранения результатов.

  • 3.2.7.4.1.5 Расчет расширенной неопределенности результата измерения проводят по методике, изложенной в разделе 3.2.7.6.

• 3.2.7.4.2 Сличение с эталонным [образцовым] термометром сопротивления при температуре 0°С

  • 3.2.7.4.2.1 Для определения сопротивления ТПС при 0 °С рекомендуется использовать термостат или сосуд Дьюара, заполненный смесью мелкодробленого льда и охлажденной воды. Лед должен быть увлажнен и уплотнен по всей массе, чтобы в смеси льда и воды не было пузырей воздуха и излишка воды.

  • 3.2.7.4.2.2 Толщина слоя льдоводяной смеси, окружающей термометры, не должна быть менее 30 мм.

  • 3.2.7.4.2.3 После достижения стабильного состояния проводят измерение температуры эталонным ТПС, затем последовательно измеряют сопротивление поверяемых ТПС. Необходимо провести не менее 10 отсчетов сопротивления для каждого ТПС. По полученным данным рассчитывают среднее арифметическое значение сопротивления ТПС и СКО среднего арифметического значения.

• 3.2.7.4.2.5 Расчет расширенной неопределенности результата измерений проводят по методике, изложенной в разделе 3.2.7.6.

• 3.2.7.4.3 Критерий годности термометра сопротивления

ТПС считают годным и допускают к дальнейшей поверке в том случае, если отклонение его сопротивления от НСХ с учетом расширенной неопределенности результата измерения не превышает допуск соответствующего класса, т.е. выполнены одновременно два неравенства:

dR

(Rk(tk) - RHcx(tk) + U)/— <+^tk dt dR

(Rk(tk) - RHcx(tk) - U)/-- >-^tk dt

Rk(tx) - среднее значение сопротивления поверяемого ТПС, Ом;

tx - средняя температура, измеренная эталонным ТПС, °С;

R_HCX(t_x) - значение сопротивления ТПС по НСХ при температуре t_x,, Ом;

U - расширенная неопределенность результата измерения сопротивления ТПС, рассчитанная по методике, изложенной в разделе 3.2.7.6, Ом;

dR/dt - чувствительность ТПС по НСХ при температуре tx, Ом/°С;

±At_x - пределы допускаемой абсолютной погрешности измерения температуры, °С.

• 3.2.7.5. Проверка отклонения сопротивления ТПС от номинальной статической характеристики при температуре от 90 °С до 103 °С

Проверку проводят сличением с эталонным [образцовым] термометром сопротивления в жидкостном или паровом термостате по методике, изложенной в

• 3.2.7.4.1.

Для проведения измерений ТПС помещается в паровой термостат. Определение сопротивления ТПС при температуре кипения воды выполняется после установления состояния теплового равновесия между ТПС и насыщенными парами кипящей воды.

Критерий годности - по 3.2.7.4.3.

Примечание. Температура кипения воды может измеряться эталонным термометром или вычисляется по показаниям барометра по формуле:

1₀ = 99.974 + 28.0216^^ -1) -11.642^^ -1)² + 7.1(^^P -1)³

^p0       ^p0      ^p0

где р0 = 101325Па,

р- измеренное барометром значение атмосферного давления (с учётом поправок, если они указаны в свидетельстве о поверке), Па.

• 3.2.7.6. Расчет расширенной неопределенности поверки термометров сопротивления в термостате или калибраторе

  • 3.2.7.6.1 Суммарную стандартную и расширенную неопределенность поверки ТПС рассчитывают для каждой температуры поверки. При расчете суммарной неопределенности поверки учитывают неопределенность измерений температуры эталонным [образцовым] термометром и неопределенность измеренного значения сопротивления поверяемого термометра.

  • 3.2.7.6.2 Для расчета используют данные, полученные при проведении измерений, данные, полученные при предварительной экспериментальной оценке неопределенности, связанной со случайными эффектами при измерении в конкретной поверочной лаборатории, а также данные, приведенные в свидетельствах о поверке средств измерений: термостата, калибратора, реперной точки, эталонного термометра и измерительной установки.

  • 3.2.7.6.3 Значение температуры, определенное по показаниям эталонного термометра сопротивления, рассчитывают по формуле:

t_x = t_s(R_s),

где t_s(R_s) - среднее арифметическое значение из результатов измерения температуры, определяемое по формуле:

₁N

<.(R.) = _N, t(i,)

N i =1

где N - число измерений сопротивления эталонного термометра сопротивления, выполненных при градуировке;

R_si - значение сопротивления эталонного термометра сопротивления при i-м измерении;

t(R_Si) - значение температуры, соответствующее i-му измерению, рассчитанное по интерполяционной зависимости сопротивление - температура, приведенной в свидетельстве о поверке эталонного термометра сопротивления.

Примечание. При использовании эталонных термометров других типов среднее значение температуры определяют по показаниям соответствующих установок и с учетом соответствующих индивидуальных интерполяционных зависимостей.

• 3.2.7.6.4 Бюджет неопределенности для температуры, измеренной эталонным термометром, включает в себя следующие составляющие:

  • 3.2.7.6.4.1 Стандартную неопределенность, обусловленную случайными эффектами при измерениях u(rlab1-j), рассчитывают как СКО среднего значения результатов измерений, выполненных в одном измерительном цикле эталонным термометром сопротивления по формуле:

U(riabl-j) =

u(rlab1) - СКО единичного измерения сопротивления эталонного термометра сопротивления, определенное по 3.2.6.2;

Nj - число измерений в одном измерительном цикле.

• 3.2.7.6.4.2 Стандартную неопределенность, обусловленную нестабильностью температуры в термостате за время всех циклов измерений, u(ts) рассчитывают методом по типу В по формуле:

7 X t - t . ^u‘‘^= где tmax, tmin - соответственно максимальная и минимальная температура, измеренная эталонным термометром за время проведения всех измерительных циклов.

• 3.2.7.6.4.3. Стандартную неопределенность градуировки эталонного термометра u(dt_s) рассчитывают по формуле:

u(St.) = U-,

где и_э - расширенная неопределенность градуировки эталонного термометра при к =

2, приведенная в свидетельстве о его поверке (или доверительная погрешность при доверительной вероятности 95 %).

• 3.2.7.6.4.4 Стандартную неопределенность, обусловленную неточностью электроизмерительной установки, u(dr_s) рассчитывают следующим образом:

  (8)

^u(^^rs) =    ,

где Us - расширенная неопределенность измерения при k = 2, приведенная в свидетельстве о поверке установок для измерения сопротивления.

Примечания:

• 1. Если в свидетельстве о поверке установки указан предел допускаемой погрешности ± А_пр то стандартную неопределенность рассчитывают методом по типу В (нормальное распределение) по формуле u(dr_s) = А,,_р3.

• 2. Если измерительный мост работает с внешней образцовой мерой сопротивления и известны стандартная неопределенность Ug измеряемого отношения S = R_TC/R_o6p,, а также стандартная неопределенность градуировки меры u(dR_o6p), то стандартную неопределенность измерения сопротивления ТПС u(dr_s) определяют по формуле:

u^(Sr,) = S^U(SRo6p) + п2б,и}.                            (9)

• 3.2.7.6.4.5 Стандартную неопределенность, вызванную ограниченной разрешающей способностью отсчетных устройств электроизмерительной установки, u(dr_rs) оценивают по типу В по формуле:

^ars

^u(^^r„>=-a^^

где ± a_rs - разрешающая способность установки для измерения сопротивления эталонного [образцового] термометра.

• 3.2.7.6.4.6 Стандартную неопределенность из-за нестабильности эталонного [образцового]термометра за межповерочный интервал u(dt_T) оценивают методом по типу В по формуле:

^aT

73 где ±а_т - интервал возможного изменения сопротивления эталонного термометра в тройной точке воды в температурном эквиваленте, определенный экспериментально при периодической поверке эталонного [образцового] термометра и приведенный в свидетельстве о его поверке.

• 3.2.7.6.4.7 Стандартную неопределённость, вызванную отклонением температуры в термостатах от измеренной эталонными термометрами перед началом измерений и(St_r)рассчитывают по формуле:

и ⁽^<г >^-^3

где St^ - максимально допустимое при проведении поверки значение отклонения температуры в рабочей камере термостата от 0 °С (при поверке в нулевом термостате) или от температуры кипения воды (при поверке в паровом термостате).

• 3.2.7.6.5 Составляют бюджет неопределенности измерений температуры эталонным [образцовым] термометром (см. таблицу 5).

Таблица 5

Примечание. С1 - коэффициент чувствительности эталонного термометра dR/dt, Ом/°С, определяемый при температуре ts по уравнению, приведенному в свидетельстве о поверке термометра.

• 3.2.7.6.6 Суммарную стандартную неопределенность результата измерения температуры эталонным термометром uc(tx) рассчитывают по формуле:

^uc^(tx⁾ = ;;₂ ^{u u (r}iabi- j⁾ + ^{u (t}s⁾ + ^{u (}S^tc⁾ ^;₂ ^{u (}^s) ^;₂ ^{u (}S^rrs⁾ + ^{u (}S^tT⁾ + ^{u (}S^tr⁾ (13) \ c2                            c2         c2

Примечание. Расчет неопределенности измерения температуры при использовании эталонных термометров, для которых характерны другие функции преобразования, проводят аналогично вышеизложенному.

• 3.2.7.6.7 Значение сопротивления градуируемого термопреобразователя при температуре tx рассчитывают по формуле:

  (14)

^Rk ^(tx ⁾ = ^Rks ^(tx ⁾ + ^C2^^tF1 + C2^^tF2

где С2 - коэффициент чувствительности ТПС dR/dt, определяемый по уравнению НСХ термопреобразователя при температуре tx;

dt_F1 - поправка, равная изменению температуры по вертикальной оси рабочего объема термостата или калибратора между средней точкой чувствительного элемента поверяемого ТПС и эталонного термометра;

dt_F2 - поправка, равная изменению температуры по горизонтальной оси между чувствительного элемента поверяемого ТПС и эталонного термометра.

Rks(tx) рассчитывают как среднее арифметическое значение результатов измерения сопротивления термопреобразователя при градуировке по формуле:

₁N

Rs <f.)=_N S Rk

где N - число измерений сопротивления ТПС;

R_ki - результат к-го измерения сопротивления ТПС.

Примечание. Поправки на вертикальный и горизонтальный градиенты температуры вводят по результатам исследований термостата в поверочной лаборатории. Если при поверке термостата или калибратора градиент температуры был определен только в виде пределов отклонения температуры от среднего значения ± a_F’₁,, ± a_F’₂ либо если неизвестна длина 43 поверяемых термометров, то поправки принимают равными нулю. Градиент учитывают только введением неопределенности по

• 3.2.7.6.8.4.

• 3.2.7.6.8 Бюджет неопределенности измерения сопротивления термопреобразователя включает в себя следующие составляющие:

  • 3.2.7.6.8.1 Стандартную неопределенность, обусловленную случайными эффектами при измерениях, выполненных в одном измерительном цикле поверяемым ТПС, u(rlab2-j) оценивают по формуле:

u(r ) = ^(Гаьй ^u('^ab2-j)    tN;

где u(rlab2) - CKO единичного измерения сопротивления термопреобразователя, определенное по 3.2.6.2;

Nj - число измерений сопротивления термопреобразователя в каждом цикле.

• 3.2.7.6.8.2 Стандартную неопределенность измерений при поверке электроизмерительной установки u(dr_k) рассчитывают следующим образом:

  (17)

^и(ЗГк⁾ =     ^,

где Uk - расширенная неопределенность измерения при k = 2, приведенная в свидетельстве о поверке установки для измерения сопротивления термопреобразователя.

Примечание. Если в свидетельстве о поверке установки указан предел допускаемой погрешности ± А_пр,, то стандартную неопределенность рассчитывают методом по типу В (нормальное распределение) по формуле и(дгк) = А,,_р 3.

• 3.2.7.6.8.3 Стандартную неопределенность, обусловленную ограниченной разрешающей способностью отсчетных устройств электроизмерительной установки, u(dr_rk) рассчитывают по формуле:

^ark

и(5Гк) = ^r^

^3

где ± а_гк — разрешающая способность установки для измерения сопротивления термопреобразователя.

3.2.7.6.8.4 Стандартные неопределенности, обусловленные вертикальным и горизонтальным градиентами температуры в термостате или калибраторе, u(dt_F1), u(St_F2) рассчитывают по формулам:

u(5tFi) = ^aF1; u(5tF2) = ^aF²;

л/3             ^3

где ±aF1, ±aF2 - диапазон изменения поправок к температуре, оцениваемый экспериментально при поверке термостата или калибратора.

• 3.2.7.6.9 Бюджет неопределенности измерения сопротивления ТПС представлен в таблице 6.

Таблица 6.

• 3.2.7.6.10 Суммарную стандартную неопределенность измерения сопротивления ТПС uc(Rk) оценивают по формуле:

  (20)

^uc (^k )     ^u'(.^riab 2-j ) +        ) + ^u ) + C l^U'(.StF1') + C 'i^U'⁽SlF 2)

3.2.7.6.11 Суммарную стандартную неопределенность uc(R) и расширенную неопределенность U поверки ТПС в каждой температурной точке рассчитывают по формулам:

Uc(R ) = ,;Clul(tk) + h;(R,)

U = ku (R)

где k - коэффициент охвата.

3.2.7.6.12 Результат поверки

При k = 2 сопротивление градуируемого термометра при температуре tx находится в интервале Rk(t_x) ± U с вероятностью 95 % в предположении нормального закона распределения. Неопределенность поверки ТПС в единицах температуры рассчитывают делением U на коэффициент чувствительности С2.

3.2.7.7. Определение метрологических характеристик согласованной пары. Каждый термочувствительный элемент комплекта датчиков температуры должен быть проверен в термостате без температурных гильз при 0°С и 100°С.

Для каждого (“ го) термометра сопротивления рассчитывается индивидуальный коэффициент ^Ai по формуле:

^^R_R^Kun' t'2.nB -1).

^t кип ^R 0 i

где B = -5.7750 -IO^-7.

Таким образом. получают характеристическую кривую для каждого (^{i -} го) термопреобразователя сопротивления:

R,( t ) = R,i (1 + 4t + Bt )

Далее строят «идеальную» кривую с использованием стандартных констант по ГОСТ 6651-2009. Для определения погрешности при любой температуре «идеальную» кривую «вычитают» из характеристической кривой для каждого датчика температуры.

Далее производят определение максимальной погрешности показаний при всех диапазонах температуры и разности температур. установленных для датчиков температуры.

Значение погрешности не должно превышать допускаемых пределов.

3.2.8. Оформление результатов поверки.

• 3.2.8.1. Положительные результаты поверки оформляются свидетельством о поверке или записью в паспорте ТПС. заверенной подписью поверителя с нанесением поверительного клейма. ТПС допускаются к эксплуатации с нормированной погрешностью.

• 3.2.8.2. В случае отрицательных результатов первичной поверки ТПС возвращаются в производство на доработку. после чего подлежат повторной поверке.

• 3.2.8.3. Если характеристики одиночного ТПС класса допуска А по результатам периодической поверки не соответствуют классу допуска А. но соответствуют классу допуска В. допускается оформление свидетельства о поверке одиночного ТПС на соответствие классу допуска В.

• 3.2.8.4. Если характеристики согласованной пары ТПС класса 1 по результатам периодической поверки не соответствуют классу 1. но соответствуют классу 2. допускается оформление свидетельства о поверке согласованной пары ТПС на соответствие классу 2.

• 3.2.8.5. При отрицательных результатах периодической поверки ТПС к применению не допускаются. в их паспорте производится запись о непригодности ТПС к эксплуатации. а клеймо гасится.

4. УПАКОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

• 4.1. Термопреобразователи сопротивления, укомплектованные в соответствии с таблицей 2, упаковываются в индивидуальную тару категории КУ-2 по ГОСТ 23170 (коробка из гофрированного картона). Туда же помещается и эксплуатационная документация.

Маркировка упакованных ТПС производится в соответствии с ГОСТ 14192.

• 4.2. ТПС должны храниться в сухом помещении в соответствии с условиями хранения 1 согласно ГОСТ 15150. В помещении для хранения не должно быть токопроводящей пыли, паров кислот, щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию.

ТПС не требуют специального технического обслуживания при хранении.

• 4.3. Упакованные ТПС могут транспортироваться любым видом закрытого транспорта, за исключением морского и негерметизированных отсеков самолетов, при соблюдении следующих условий:

- транспортировка осуществляется в заводской таре;

- отсутствует прямое воздействие влаги;

• - температура не выходит за пределы от минус 30 до 50 °С;

• - влажность не превышает 98 % при температуре до 35 °С;

• - вибрация в диапазоне от 10 до 500 Гц с амплитудой до 0,35 мм и ускорением до 49 м/с²;

• - удары со значением пикового ускорения до 98 м/с²;

• - уложенные в транспорте ТПС закреплены во избежание падения и соударений.

а) из силумина

б) из пластмассы

Вид на монтажную коробку (без крышки).

Рис. А.1. Внешний вид и массогабаритные

Монтаж термопреобразователя «ВЗЛЕТ ТПС» на трубопроводе

1 - термопреобразователь сопротивления; 2 - защитная гильза; 3 - штуцер;

4 - трубопровод; 5 - теплоизоляция трубопровода; 6 - теплоизоляция ТПС

Рис. Б.1. Варианты монтажа ТПС на трубопроводе.

* - усиленная гильза

Рис. Б.2. Защитная гильза.

* - размер для справок

Рис. Б.3. Штуцеры для монтажа ТПС на трубопроводе.

ПРОТОКОЛ № первичной (периодической) поверки термопреобразователей сопротивления «ВЗЛЕТ ТПС»

Заводские номера

Обозначение НСХ

РЕЗУЛЬТАТЫ ПОВЕРКИ

годен, не годен

Дата поверки
