СОГЛАСОВАНО

-

Генеральный директор

ООО«ТАТКАБЕЛЬ»

УТВЕРЖДАЮ

Система мониторинга параметров частичных разрядов ICMcompact

Методика поверки

МП 206.1-234-2018

г. Москва

2018

Содержание

ВВОДНАЯ ЧАСТЬ

ВВОДНАЯ ЧАСТЬ

Настоящая методика распространяется на систему мониторинга параметров частичных разрядов (ЧР) ICMcompact (далее - система), изготовленную Power Diagnostix, Briisseler Ring 95a 52074 Aachen , Германия, и устанавливает методы и средства первичной и периодической поверок.

На поверку представляют систему, укомплектованную в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • • руководство по эксплуатации;

  • • методика поверки.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 Поверка системы должна проводиться в объеме и последовательности, указанных в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Подтверждение соответствия программного обеспечения

7.3

Да

Да

4 Проверка метрологических характеристик

  • 4.1 Проверка относительной погрешности измерений кажущегося заряда системой ICMcompact

  • 4.2 Проверка относительной погрешности воспроизведения кажущегося заряда калибратором CAL1A

7.4

Да

Да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки системы должны быть применены средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование и тип средства поверки

Метрологические характеристики

Генератор сигналов специальной формы

AFG 73051

per. № 53065-13

Осциллограф цифровой запоминающий

LeCroy WaveJet 352

per. № 32488-06

Резистор

Номинальное значение сопротивления 200 Ом,

ПГ±1 %

Барометр-анероид М-110

per. № 3745-73, диапазон измерений давления, кПа (мм рт. ст.): от 80 до 106 (600-800), ПГ (5) ±1,5 %

Термогигрометр электронный Center мод. 315

per. № 22129-09

Примечания:

  • 1  Вместо указанных в таблице 2 эталонных и вспомогательных средств поверки, разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

  • 2 Все средства измерений должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей средств измерений электрических величин.

  • 3.2   Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с квалификационной группой по электробезопасности не ниже III.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Правилами по охране труда при эксплуатации электроустановок, а также требования безопасности, приведенные в руководствах по эксплуатации на применяемое оборудование.

  • 4.2  Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

  • 4.3 Помещения, предназначенные для поверки, должны удовлетворять требованиям пожарной безопасности по ГОСТ 12.1.004-91.

  • 4.4 Должны быть проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • • температура окружающей среды, °C

    от 15 до 25; от 84 до 106;

    от 30 до 80.

  • • атмосферное давление, кПа

  • • относительная влажность воздуха, %

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1  Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 6.2  До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на систему и входящих в комплект компонентов.

Внимание!!! До начала поверки система должна быть прогрета в течение 30 мин.
  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

  • - соответствие комплектности системы паспортным данным;

  • - отсутствие механических повреждений корпуса компонентов системы, органов управления, измерительных проводов, комплектующих изделий;

  • - наличие и различимость маркировки;

  • - заземляющий зажим должен иметь соответствующее обозначение;

  • - площадки под заземляющие зажимы должны быть без повреждений, чистыми, гладкими, без следов окисления и признаков коррозии;

  • - соединения должны быть надежно закреплены и не иметь повреждений;

заземляющие контакты вилки силового кабеля должны находиться в исправном состоянии и обеспечивать надежный электрический контакт.

Результаты поверки считаются удовлетворительными, если внешний вид соответствует вышеуказанным требованиям.

При несоответствии по вышеперечисленным позициям система бракуется, и поверка прекращается.

7.2 Опробование

Опробование системы проводится согласно РЭ в следующей последовательности:

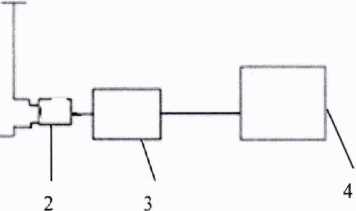

  • 1) Собрать схему, приведенную на рисунке 1, соединяя компоненты системы в соответствии с РЭ. Калибратор ЧР включается в схему вместо испытываемого образца. Испытываемый образец не подключается;

1 - Калибратор кажущегося заряда                2

  • 2- Согласующий блок

  • 3- Предусилитель

  • 4- Измеритель ЧР

Рисунок 1- Функциональная схема для опробования системы

  • 2) Включить измеритель ЧР и калибратор кажущегося заряда. Установить воспроизводимое значение кажущегося заряда 5 пКл;

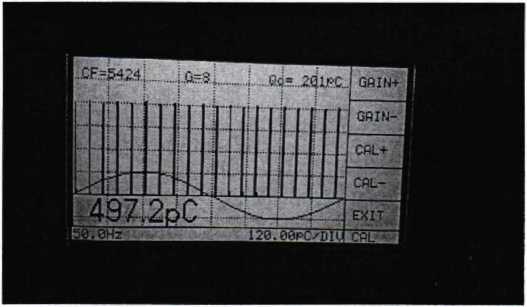

  • 3) Зафиксировать в окне измерений, приведенном на рисунке 2, измеренное системой значение уровня частичных разрядов.

    Рисунок 2 - Общее окно измерений

  • 4) Повторить измерения, поочередно устанавливая на калибраторе следующие значения кажущегося заряда: 10; 20; 50; 100 пКл и зафиксировать соответствующие измеренные значения.

  • 5) Повторить измерения, поочередно устанавливая на калибраторе отрицательные значения: -5; -10; -20; -50; -100 пКл и зафиксировать соответствующие измеренные значения.

Результаты поверки считаются удовлетворительными, если установленные и измеренные значения кажущегося заряда отличаются не более, чем на ±15 %.

7.3. Подтверждение соответствия программного обеспечения

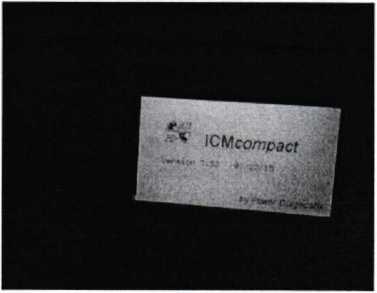

Подтверждение соответствия программного обеспечения (ПО) производить при включении системы. После включения питания системы ICMcompact на ЖК-экране в течение двух секунд отображается номер версии программного обеспечения, как показано на рисунке 3.

Номер версии должен соответствовать указанному в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО

-

Номер версии (идентификационный номер) встроенного ПО

не ниже 3.52

Рисунок 3 - Окно информации о программном обеспечении системы мониторинга параметров частичных разрядов ICMcompact

Результаты поверки считаются удовлетворительными, если номер версии встроенного ПО не ниже указанного в таблице 3.

При невыполнении этих требований поверка прекращается, и система бракуется.

  • 7.4. Проверка метрологических характеристик

7.4.1 Проверка относительной погрешности измерений кажущегося заряда системой ICMcompact проводится в следующей последовательности:

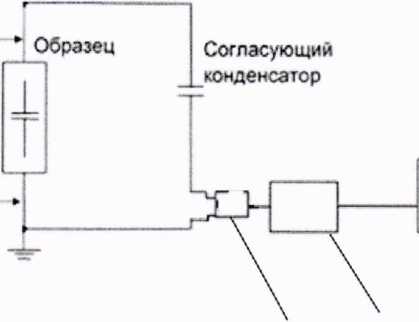

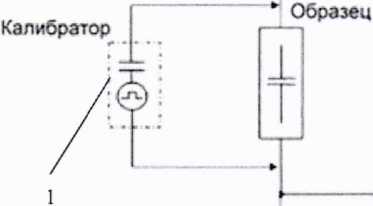

  • 1) собрать схему, приведенную на рисунке 4, соединяя компоненты системы в соответствии с РЭ (генератор AFG или калибратор частичных разрядов утвержденного типа с требуемым диапазоном измерений ЧР и требуемой точностью ±1,5 %). Генератор AFG (калибратор ЧР) включается в схему вместо испытываемого образца. Испытываемый образец не подключается;

    Согласующий конденсатор

  • 1- Генератор AFG или калибратор частичных разрядов (ЧР) утвержденного типа с требуемым диапазоном измерений ЧР и требуемой точностью (не более ±3 %);

  • 2- Согласующий блок

  • 3- Предусилитель

  • 4- Измеритель ЧР

Рисунок 4 - Функциональная схема для определения относительной погрешности измерений кажущегося заряда

  • 2) Включить калибратор ЧР (генератор сигналов специальной формы) и измеритель ЧР согласно их РЭ;

  • 3) Установить на калибраторе ЧР 500 пКл . При использовании генератора AFG подать

установить следующие параметры импульса:

прямоугольная

1 кГц

500 мВ

от 5 до 10 нс

50%

0 Vdc

Форма импульса

Частота

Амплитуда импульса (Urms) Длительность переднего фронта DUTY

DC Offset

  • 4) Подать с калибратора ЧР 500 пКл (с генератора сигнал с установленными параметрами, используя 50-омный выход), откалибровать по измерителю поданное значение (500 пКл) и зафиксировать показание измерителя;

  • 5) Повторить измерения, поочередно устанавливая следующие значения кажущего заряда (Urms): 1000 пКл (1000 мВ); 200 пКл (200 мВ); 100 пКл (100 мВ); 50 пКл (50 мВ); 20 пКл (20 мВ); 10 пКл (10 мВ); 5 пКл (5 мВ) и фиксировать показание измерителя (калибровку производить при необходимости).

  • 6) Рассчитать относительную погрешность измерений по формуле:

3 = 4™    х100%

Ч кая

где: цкал - показание генератора, эквивалентное устанавливаемому значению кажущегося заряда, пКл

Цизм - измеренное значение кажущегося заряда, пКл

Результаты поверки считаются удовлетворительными, если относительная погрешность измерений кажущегося заряда не превышает ±10 % в каждой проверяемой точке.

  • 1) Подключить калибратор CAL1А к осциллографу. Входной импеданс 200 Ом;

  • 2) Выбрать на осциллографе «измерение площади сигнала (интеграла сигнала)»;

  • 3) Подать посредством калибратора CAL1A поочередно следующие значения: 1; 2; 5; 10; 20; 50; 100 пКл;

  • 4) Фиксировать соответствующее значение интеграла импульса, измеренное осциллографом, и вычислить кажущийся (воспроизводимый) заряд (qH3M.) по формуле:

9-изх. = Д I U dt

где qH3M. - измеренное значение воспроизводимого заряда, пКл;

R=200 Ом;

I Udr

J       - измеренный осциллографом интеграл импульса.

  • 5) Измерение повторить 5 раз.

  • 6) Рассчитать относительную погрешность воспроизведения кажущегося заряда по формуле:

S = q,a> ^.юо%

Я U3-U

где Цзад - заданное значение заряда на калибраторе CAL1A, пКл;

qHIM. - среднее арифметическое значение (из 5 измерений) кажущегося заряда, измеренное осциллографом, пКл.

  • 7) Подать посредством калибратора CAL1A поочередно следующие значения: -1;-2;-5;-10; -20; -50;-100 пКл;

  • 8) Повторить операции по п.п. 4)-6).

Результаты поверки считаются удовлетворительными, если относительная погрешность воспроизведения кажущегося заряда калибратором ЧР не превышает ±10 % в каждой проверяемой точке.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1  Положительные результаты поверки удостоверяют знаком поверки и (или) свидетельством о поверке согласно Приказу Минпромторга России №1815 от 2 июля 2015 г. "Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 При отрицательных результатах свидетельство о поверке аннулируется и выписывается

извещение о непригодности к применению, система к применению не допускается.

Е.Б. Селиванова

С.Ю. Рогожин

Ведущий инженер отдела 206.1 ФГУП «ВНИИМС»

Начальник отдела 206.1 ФГУП «ВНИИМС»
