Методика поверки «Корректоры объема газа ТС220» (Код не указан!)

ПРИЛОЖЕНИЕ Г к «Руководству по эксплуатации» ЛГТИ.407228.020 РЭ

Утверждаю

Заместитель директора ФБУ «Нижегородский ЦСМ» ____________А.Н. Лахонин

«___» ______________2016 г

(с изменением № 1)

Настоящая методика распространяется на корректоры объема газа ТС220 (далее корректор) и устанавливает методику их первичной и периодической поверок.

Корректоры объема газа ТС220, предназначены для измерения температуры и приведения объема, измеряемого счетчиком газа к стандартным условиям в зависимости от температуры подстановочного коэффициента сжимаемости газа и давления.

(Измененная редакция, Изм.№1)

Межповерочный интервал 5 лет.

При проведении поверки должны быть выполнены операции, указанные в таблице 1 Таблица 1

Таблица 1 (Измененная редакция, Изм.№1)

Для проведения поверки применяются СИ указанные в таблице 2 Таблица 2

Примечание: допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Поверку проводят лица, аккредитованные на право поверки СИ расхода и объема газа. Все действия по проведению измерений при поверке корректора, обработке результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации СИ.

• 4.1. При проведении поверки соблюдают требования безопасности, изложенные в эксплуатационной документации на корректор газа и поверочное оборудование.

• 4.2.  Надписи и условные знаки, выполненные для обеспечения безопасной эксплуатации корректора должны быть четкими.

• 4.3. Доступ к средствам измерений, корректору и оборудованию должен быть свободным.

• 4.4. Перед началом работ технический персонал, обслуживающий корректор, должен ознакомиться с руководством по эксплуатации .

• 4.5. К работе и обслуживанию корректора допускаются лица, имеющие необходимую квалификацию и прошедшие инструктаж по технике безопасности.

5 Условия поверки

При проведении поверки корректора должны выполняться следующие условия:

Перед проведением поверки должны быть выполнены указанные ниже работы:

- проверить наличие и работоспособность СИ, они должны иметь действующие свидетельства о поверке и/или клейма (знаки поверки);

(Измененная редакция, Изм.№1)

- проверить наличие соединений клемм заземления электротехнического оборудования и СИ с общим заземлением;

- проверить работоспособность средств поверки согласно паспорта на них.

• 7.1 Внешний осмотр

При внешнем осмотре устанавливается:

- соответствие комплектности корректора требованиям РЭ;

- отсутствие на элементах корректора механических повреждений, нарушающих его работу;

- наличие четких надписей и обозначений на корректоре и его составных частях .

• 7.2 Проверка работоспособности.

  • 7.2.1 Проверка функционирования клавиатуры дисплея

Проверяют срабатывание клавиатуры корректора и наличие индикации на жидкокристаллическом дисплее.

• 7.2.2 Проверка идентификации программного обеспечения.

Индентификационное наименование ПО: ТС220 V1.XX проверяют при включении корректора или через интерфейс.

* - идентификационное наименование состоит из 2 частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части.

Номер версии программного обеспечения - 1.ХХ выводится корректором при старте прибора и отображается в меню «Установки» пункт меню - «ВЕРС».

Результат расчета цифрового идентификатора ПО (контрольной суммы исполняемого кода) встроенного ПО корректора выводится корректором в меню сведений о приборе «Установка» пункт меню «СРС».

• 7.2.3 Проверка счета импульсов НЧ входа.

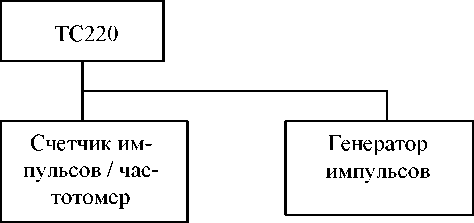

Для проверки счета импульсов НЧ входа необходимо собрать схему согласно рис. 1, либо использовать счетчик газа. Допускается применение приборов, в которых совмещены функции генератора импульсов и счетчика импульсов.

Рис.1

На вход корректора с генератора подают импульсы амплитудой от 4 до 4,5 вольт, частотой от 1 до 2 Гц. Длительность импульса не менее 125 мс.

С генератора подать 20 импульсов при Cp > 1 или 5 импульсов при Cp £ 1. Операцию

повторить два раза.

Провести проверку работы корректора при измерении объема газа без коррекции по

где N - число импульсов, приходящих на корректор с генератора;

Cp - коэффициент преобразования счетчика газа (занесенный в память корректора), имп/м³;

Cp =1, если корректор поставляется самостоятельно.

Значение объема V вычисленное корректором, должно точно соответствовать объему, полученному по вышеприведенной формуле, с учетом округления до значения цены деления младшего разряда.

При использовании счетчика газа в качестве генератора импульсов, соединить датчик импульсов корректора со счетчиком, зафиксировать показания счетчика (V0), пропустить через счетчик объем воздуха (газа) достаточный для не менее, чем 5 полных оборотов последнего колеса счетного механизма счетчика газа, зафиксировать показания счетчика (V1).

Число импульсов (N), деленные на цену одного импульса счетчика газа (Ср), переданных на корректор, должно быть равно приращению показаний счетчика после проверки (без учета значений младшего разряда механического отсчетного устройства) (AV)

• 7.3 Определение метрологических характеристик

  • 7.3.1 Определение относительной погрешности измерения температуры газа. Определение погрешности производится в трех точках Т1= 243,49 К (-29,66 °С), Т2= 293,15 К (20 °С), Т3= 332,71 К (59,56 °С).

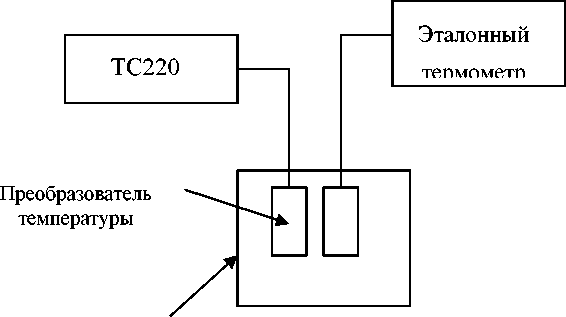

Здесь и далее температура задается с погрешностью не более ± 0,1 К (± 0,1 °С) Проверку проводят согласно следующей схемы на рис. 2

Рис.2

Время выдержки преобразователя температуры в каждой точке не менее 1 мин. В каждой точке производится по одному измерению и вычисляется погрешность измерений по формуле:

8 т = ^Т3_т-^Т '100%,                           (2)

^T3

где Т3 - температура измеренная эталонным термометром, К

Т - температура измеренная корректором, К.

Результат поверки считается положительным, если при каждом измерении 5_т не превышает ±0,1 % .

• 7.3.2 Определение относительной погрешности приведения объема газа к стандартным условиям с учетом погрешности измерения температуры.

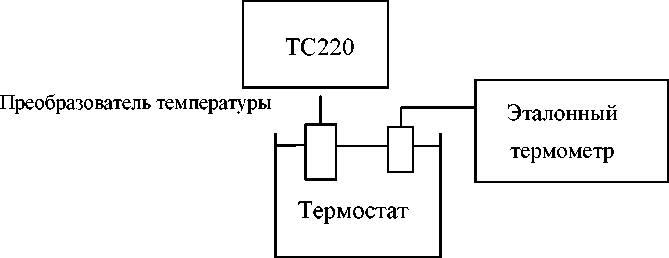

Проверку проводят по схеме на рис.3

Термостат

Рис.3

Измерения К_кор производят в трех точках:

• 1. Т= 332,65 К (59,5 °С).

• 2. Т= 293,15 К (20 °С).

• 3. Т= 243,55 К (-29,6 °С).

В каждой точке производится по одному измерению и вычисляется погрешность по

где К_кор - коэффициент коррекции, вычисленный корректором;

К_кор;эт - эталонный коэффициент коррекции, вычисленный при Р₃; Т₃ и К_З.

Расчет Ккор;ЭТ производится по формуле:

T ■ P 1

¹0  ¹ 3     ¹

P ■ T K ’

0    3       3

где То - температура при стандартных условиях, равная 293,15 К;

Ро - давление при стандартных условиях, равное 0,101325 МПа;

Т3 - температура измерения эталонным термометром, К;

Р3 - заданное давление газа, МПа;

К3 - коэффициент сжимаемости газа, при заданных давлении и температуре.

Результат поверки считается положительным, если при каждом измерении d Ккор не превышает ±0,2 %

Примечание: При поверке допускается совмещать выполнение пункта 7.3.2 с выполнением пункта 7.3.1

7.2, 7.3 (Измененная редакция, Изм.№1)

• 8.1. Результаты поверки оформляют протоколом, рекомендуемая форма которого приведена в приложении 1.

• 8.2. Положительные результаты поверки корректора объема газа удостоверяются знаком поверки наносимым давлением на пломбу и специальную мастику (термопластичную массу) и записью в паспорте, заверяемой подписью поверителя и знаком поверки (оттиск), в соответствии с описанием типа средств измерений и Приказом Минпромторга № 1815 от 02.07.15.

• 8.3 Если по результатам поверки корректор объема газа признан непригоным к применению, выписывается извещение о непригодности к применению.

Раздел 8 (Измененная редакция, Изм.№1)

ПРИЛОЖЕНИЕ А ( рекомендуемое )

Протокол № ___/1

проведения внешнего осмотра корректора ТС220 от_______________________________

по пункту 7.1 методики поверки.

Подпись _____________________________________

Протокол № ___/2 проведения проверки работоспособности корректора ТС220 от__________________________________по пункту 7.2 методики поверки.

Подпись _______________________________

Где:      dT - погрешность канала измерения температуры.

Тз- температура измеренная образцовым датчиком температуры;

Т - температура измеренная корректором.

При каждом измерении dT должна быть не более ±0.1%.

Подпись ___________________________

Протокол № ___/4.

поверки погрешности вычисления стандартного объема (коэффициента коррекции Ккор) по пункту методики 7.3.2

для значения подстановочного давления, бар.

От _____________________________

где: Р = подстановочное значение давления (абсолютное) [бар].

Т - температура измеренная эталонным термометром,

К - коэффициент сжимаемости,

Ккор - коэффициент коррекции, вычисленный ТС220,

К_кор;ЭТ - эталонный коэффициент коррекции, вычисленный при Р; Т (задаваемые давление и температура) и К. Относительная погрешность корректора §Ккор должна быть не более ±0.2 %

Подпись________________________

Подпись ответственного за поверку________________________ / __________________ /

Поверено и на основании результатов первичной (периодической) поверки признано годным к применению

Представитель ЦСМ ________________________ / _____________________ /

Приложение А (Измененная редакция, Изм. №1)

67
