j^Date of print 27-05-2021-12/37/53

КОНТРОЛЬНЫЙ ЭКЗЕМПЛЯР . |

..................... ,'j'

4362 IO

ОКП

НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ

«ДОЗА»

ДОЗИМЕТР РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ КЛИНИЧЕСКИЙ ДРК-1

Руководство по эксплуатации

ФВКМ.412113.017РЭ

красящей ленты;

7) установить на место крышку принтера, закрутив винты.

4 МЕТОДИКА ПОВЕРКИ

  • 4.1 Общие требования

4.! Поверку дозиметра проводят юридические лица или индивидуальные предприниматели, аккредитованные в установленном порядке на право поверки данных средств измерений. Требования к организации, порядку проведения поверки и форма представления результатов поверки определяются ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений».

Поверке подлежат все вновь выпускаемые, выходящие из ремонта и находящиеся в эксплуатации дозиметры.

Первичная поверка производится при выпуске вновь произведенных дозиметров и после их ремонта.

Периодическая поверка производится при эксплуатации дозиметров.

Межповерочный интервал составляет один год.

  • 4.2 Операции и средства поверки

При проведении поверки должны выполняться операции и применяться средства указанные в таблице 4.1.

Таблица 4.1 - Перечень операций и средств, применяемых при проведении поверки

Наименование операции

Номер пункта

Средства поверки и их нормативно-технические характеристики

Обязательность проведения операций при

первичной поверке

периодической поверке

1. Внешний осмотр

4.6.1

Визуально

Да

Да

2. Опробование

4.6.2

Да

Да     q

3. Определение основной относительной погрешности измерения произведения поглощённой дозы на площадь

4.6.3

Рабочий эталон поглощенной дозы фотонного излучения в воздухе I разряда типа PTW NOMEX с ионизационной камерой по ГОСТ 8.70-96. Рабочий эталон на основе ДРК-1., предел основной относительной погрешности измерения произведения дозы

■ на площадь ±10 %. Рентгеновский аппарат с напряжением на трубке 100 кВ. В с п о мо гательн ы е средств а:

  • - барометр по ГОСТ 23696-79,

  • - термометр по ГОСТ 27544-87.

Да

Да

4. Оформление результатов поверки

4.7

|

Да

Да

Примечание - Допускается применять отдельные, вновь разработанные или находящиеся в применении

! средства поверки и оборудование, по своим характеристикам не уступающие указанным в настоящей методике

1 поверки.

! ............—----—-—--—-----—---—

4.3 Требования к квалификации поверителей

4.3.1 К поверке допускаются специалисты, прошедшие обучение и аттестованные в

соответствии с правилами по метрологии ПР 50.2.012-94 в качестве поверителей средств измерений ионизирующих излучений.

  • 4.3.2 Поверители должны иметь допуск к работе с источниками излучения в соответствии с п. 3.4.14 «Основных санитарных правил обеспечения радиационной безопасности (ОСПОРБ-99). СП 2.6.1.799-99».

  • 4.4 Требования безопасности

  • 4.4.1 При поверке поверители должны руководствоваться требованиями:

СП 2.6.1.799-99 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99)»;

- СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;

РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (Правила безопасности) при эксплуатации электроустановок (ПОТ Р М-016-2001)».

инструкций по технике безопасности при работе на рентгеновских установках.

  • 4.4.2 Поверители должны:

изучить требования по технике безопасности;

знать инструкции (руководства по эксплуатации) по работе с применяемыми средствами поверки.

  • 4.4.3 Поверочные работы на рентгеновском аппарате относятся к особо вредным условиям труда.

  • 4.5 Условия поверки

Поверка должна быть проведена при соблюдении следующих условий:

  • -  температура окружающей среды .................................. +(20 + 5) °C,

  • -  относительная влажность воздуха ................................................ от30 до 80 %,

  • -  атмосферное давление ......................................................... от 84 до 106,7 кПа,

естественный радиационный фон................. не более 0,2 мкЗв-ч'1.

  • 4.6 Проведение поверки

  • 4.6.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

  • -  соответствие комплектности дозиметра;

  • -  наличие эксплуатационной документации;

отсутствие на приборе (измерительном пульте и ионизационной камере дозиметра) загрязнений, механических повреждений, влияющих на их работ)’.

  • 4.6.2 Опробование

Опробование дозиметра сводится к проведению операций по 2.3.

4.63 Определение основной относительной погрешности измерения произведения поглощенной дозы на площадь

  • 4.6.3.1 Поверка дозиметра осуществляется либо с демонтажем, либо без демонтажа. Поверка осуществляется при анодном напряжении 100 кВ. Определение основной относительной погрешности измерений проводится при четырех значениях произведения поглощенной дозы на площадь: первая поверяемая точка - от 25 до 30 сГр-см", вторая - от 280 до 320 сГр-см/ третья - от 3000 до 3500 сГр-см2 и четвертая - от 10000 до 12000 с! р-см‘.

  • 4.6.3.2 При поверке с демонтажем ионизационная камера поверяемого дозиметра помещается в центре поля излучения рентгеновского аппарата так, чтобы ее плоскость была перпендикулярна оси пучка, а поле излучения пересекало всю ионизационную камеру. Неравномерность поля излучения в пределах площади ионизационной камеры должна быть в пределах ±5 %,

'Значение поглощенной дозы в воздухе определяется с помощью рабочего эталона [разряда по ГОСТ 8.70-96 типа PTW N0MEX. ионизационная камера которого помешается рядом с поверяемой ионизационной камерой.

Для перевода единиц измерения рабочего эталона типа PTW NOMEX. поверяемая ионизационная камера должна быть закрыта от излучения металлическим экраном с окном известной площади. При этом измеренная рабочим эталоном доза, умноженная на площадь окна, считается расчетным значением показаний поверяемого дозиметра.

  • 4.6.3.3 При поверке без демонтажа в качестве рабочего эталона 1 разряда используется рабочий эталон на основе дозиметра рентгеновского излучения клинического ДРК-1. Ионизационные камеры поверяемого и эталонного дозиметра должны располагаться в таком положении и на таком расстоянии от выходного окна рентгеновского излучателя, чтобы их плоскости были перпендикулярны оси пучка, а максимальное сечение пучка излучения перекрывало рабочую поверхность поверяемой камеры в пределах от 50 до 95 % и не выходило за пределы рабочей поверхности эталонной камеры в соответствии с рисунком 4.1.

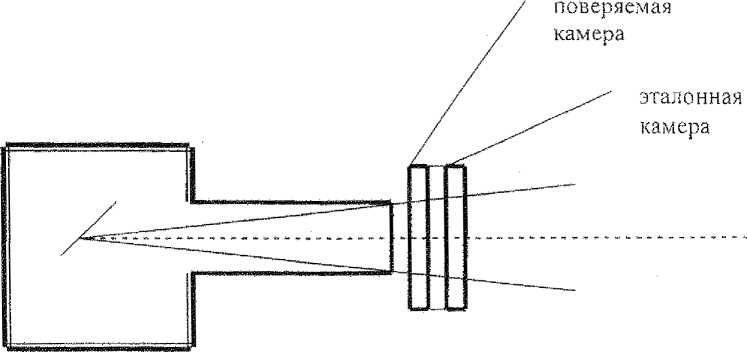

Рис.4.1 - Схема расположения камер при поверке

На рисунке 4.2 приведен общий вид камеры рабочего эталона ДРК-1. а на рисунке 4.3 схема установки камеры рабочего эталона.

  • 4.6.3.4 Провести облучение обоих камер до того момента, когда расчетное значение произведения дозы на площадь по показаниям рабочего эталона типа PTW ПОМЕХ (при поверке с демонтажем) или показания эталонного дозиметра ДРК-1 (при поверке без демонтажа) будут в диапазоне (25 - 30) сГр-см2 (первая поверяемая точка).

4.63.5 Снять показания поверяемого Л1"., и эталонного ЛД дозиметра (расчетное значение произведения дозы на площадь или показания эталонного ДРК-1), где i - порядковый номер поверяемой точки. / -- 1 т 4; у —рядковый номер наблюдения в данной точке, / -- 1.2.э.

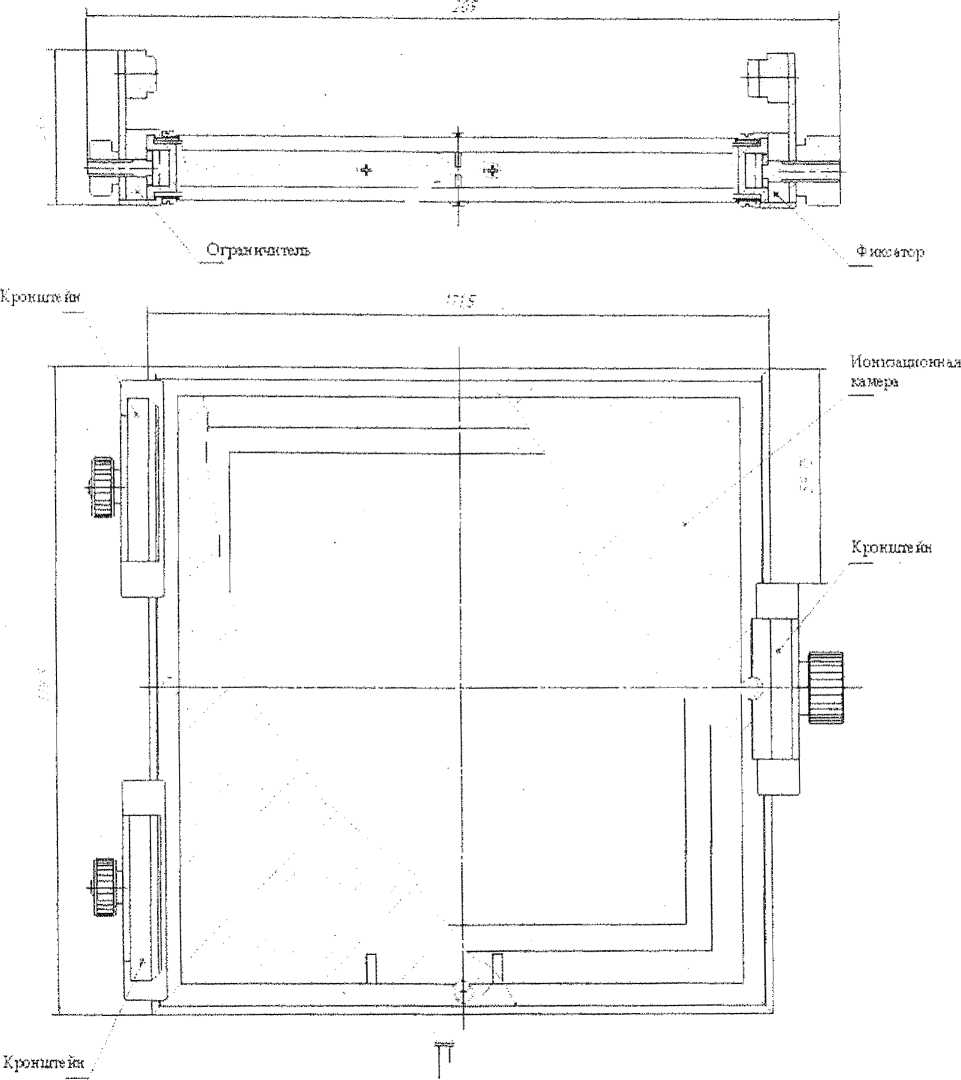

Рисунок 4.2 -Общий вид камеры рабочего эталона с кронштейном

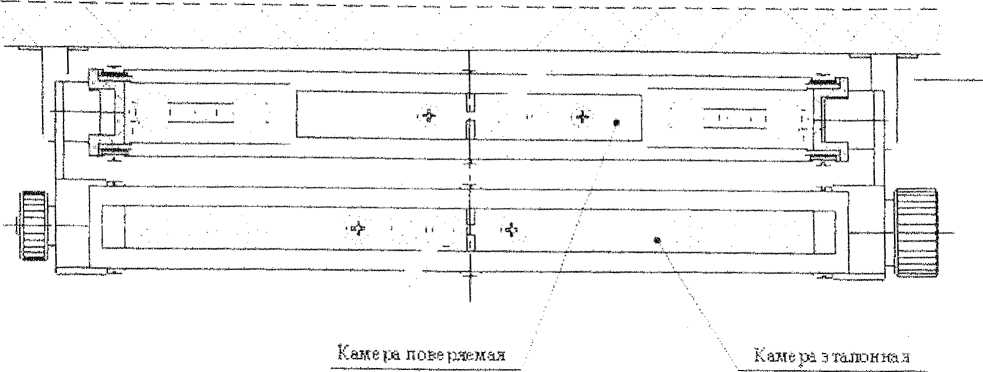

Рисунок 4.3 - Схема установки камеры рабочего эталона

  • 4.б.3.6 Рассчитать относительную погрешность поверяемого дозиметра по результату первого наблюдения <5,' в процентах по формуле где Лу1 - показания поверяемого дозиметра, сГр-см2;

    N] ~ К ■ М*

    K-N'3

    • 100

    (4.1)

- показания эталонного дозиметра, сГр-см2;

К ~ коэффициент, учитывающий ослабление излучения поверяемой камерой и обратное рассеяние рентгеновского излучения от эталонной камеры при поверке без демонтажа, К - 1,08. При поверке с демонтажем К - 1.

  • 4.6.3.7 Повторить операции по 4.6.3.4; 4.6.3.5 ещё два раза и рассчитать относительные погрешности по результатам второго и третьего наблюдений в первой поверяемой точке -5’Л1.

  • 4.6.3.8 Рассчитать среднее значение относительной погрешности поверяемого дозиметра в первой точке по формуле

51 _    + ^4 +                                    (4.2)

  • 4.6.3.9 Повторить операции по 4.6,3.4э 4.6.3.8 для остальных трех точек и рассчитать соответствующие погрешности 82, 8\ <54.

  • 4.6.3.10 Результаты поверки считают положительными, если относительные погрешности измерения произведения дозы на площадь в каждой поверяемой точке

З2. 3', 3'' не превышают значения, приведенного в 1.2.3. Если в каких-то точках погрешность превышает требуемую, необходимо изменить соответствующие калиоровочные коэффициенты. Порядок изменения калибровочных коэффициентов приведен ниже в 4.8.

Если введением новых коэффициентов невозможно получить требуемые погрешности, дозиметр подлежит ремонту.

  • 4.7 Оформление результатов поверки

  • 4.7.1 Положительные результаты поверки дозиметра оформляются в соответствии с ПР 50.2.006-94.

  • 4.7.2 При отрицательных результатах поверки выдается извещение о непригодности дозиметра или делается соответствующая запись в технической документации и применение его не допускается.

  • 4.8 Порядок корректировки калибровочных коэффициентов

  • 4.8.1 В память дозиметра при первичной поверке заносятся три коэффициента: 1103 -корректирует показания в третьей поверяемой точке, П04 - корректирует показания в четвертой поверяемой точке; ПОЗ - корректирует показания одновременно во всех поверяемых точках.

  • 4.8.2 Корректировка показаний в первой и второй поверяемых точках возможна только с

помощью коэффициента ПОЗ. Поэтому, если погрешность превышает требуемую в первой и/или второй поверяемой точке, необходимо соответствующим образом изменить коэффициент П05 (показания дозиметра изменяются пропорционально изменению коэффициента). При этом необходимо учитывать, что пропорционально изменятся показания во всех поверяемых точках и необходимо пересчитать погрешности <5', А2,     д'4 с учетом изменившихся показаний.

Если необходимо, то в третьей и четвертой поверяемых точках показания можно изменить с помощью коэффициентов ПОЗ и П04.

  • 4.8.3 Порядок входа в режим корректировки следующий. Удерживая кнопку

«ПЕЧАТЬ» подать питание. На индикаторе появится «8.8.8.8.8.8.8.8.». Отпустить кнопку «ПЕЧАТЬ» и последовательно нажать кнопку «ТЕСТ» (на индикаторе сохраняется «8.8.8.8.8.8.8.8.»), «ПАМЯТЬ» (на индикаторе сохраняется «8.8.8.8.8.8.8.8.»), «СБРОС» (на индикаторе «-......-«) и «РАБОТА» (на индикаторе появится «П01.»).

При ошибке в указанной последовательности плата блокируется и для выхода из состояния блокировки необходимо выключить питание и повторить операции этого пункта сначала.

  • 4.8.4 Нажимая требуемое количество раз кнопку «РАБОТА» установить на индикаторе требуемый коэффициент ПОЗ, П04 или П05. Подтверждением того, что плата находится в режиме корректировки является светящаяся точка после номера коэффициента. Кнопками «ВВЕРХ» или «ВНИЗ» скорректировать значение коэффициента. После установки требуемого значения для его запоминания нажать кнопку «РАБОТА». Светящаяся точка погаснет. При следующем нажатии кнопки «РАБОТА» появится следующий коэффициент и его значение.

ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ КОРРЕКТИРОВКА ДРУГИХ КОЭФФИЦИЕНТОВ. ДОСТУПНЫХ В ЭТОМ РЕЖИМЕ. КРОМЕ ПОЗ, П04 И П05.

  • 4.8.5 Для выхода из режима корректировки выключить питание дозиметра.

ВНИМАНИЕ! НЕ ЗАБЫВАЙТЕ ЗАПОМИНАТЬ НОВЫЕ ЗНАЧЕНИЯ КОЭФФИЦИЕНТОВ НАЖАТИЕМ КНОПКИ «РАБОТА», КАК ОПИСАНО В ПРЕДЫДУЩЕМ ПУНКТЕ. ЕСЛИ 'ЗАПОМИНАНИЕ НЕ ВЫПОЛНЕНО. ТО ПРИ СЛЕДУЮЩЕМ ВКЛЮЧЕНИИ ДОЗИМЕТРА ИЗМЕРЕНИЯ БУДУТ ВЫПОЛНЯТЬСЯ СО СТАРЫМИ КОЭФФИЦИЕНТАМИ.

5 ТЕКУЩИЙ РЕМОНТ

  • 5.1 Текущий ремонт дозиметра заключается в восстановлении поврежденных кабелей и разъемов. Узлы дозиметра неремонтопригодны и в случае выхода из строя подлежат замене или ремонту на предприятии-изготовителе.

ФВКМ.4121 13.017РЭ

18
