Методика поверки «Система виброакустическая 3630-W-035-/3629-W-248» (МП 340-0417-17)

УТВЕРЖДАЮ

Первый заместитель генераль

ного директора-заместитель по научной работе

Система виброакустическая 3630-W-035/3629-W-248

Методика поверки

340-0417-17 МП

2017 г.

• 1.1  Настоящая методика распространяется на систему виброакустическую 3630-W-035/3629-W-248 (далее - система), зав. № 3106753/3106752, и устанавливает методы и средства ее первичной и периодической поверок.

• 1.2 Интервал между поверками 1 год.

• 2.1 При поверке выполнять операции, представленные в таблице 1.

Таблица 1

2.2. Средства поверки

• 2.2.1 При проведении поверки использовать средства измерений и вспомогательные средства поверки, представленные в таблице 2.

Таблица 2

• 2.2.2 Допускается применение аналогичных приведенным в таблице 2 средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.

• 2.2.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

• 2.3.1 К проведению поверки системы допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющий опыт работы с электротехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку.

• 2.4.1.1 При проведении поверки необходимо соблюдать требования раздела «Указание мер безопасности» РЭ на систему и испытательное оборудование.

• 2.5.1 Поверку проводить в следующих условиях:

• - температура окружающего воздуха от 18 до 25 °C;

• - относительная влажность воздуха при 25 °C от 45 до 80 %;

• - атмосферное давление от 720 до 780 мм рт. ст.;

• - напряжение питающей сети от 215,6 до 224,4 В;

• - частота питающей сети от 49,5 до 50,5 Гц.

При поверке должны соблюдаться указания, приведенные в РЭ на систему.

• 2.6.1 При подготовке к поверке выполнить следующие операции:

• - изучить ЭД на поверяемую систему и используемые средства поверки;

• - провести внешний осмотр системы, убедиться в отсутствии механических повреждений и неисправностей;

• - проверить комплектность поверяемой системы для проведения поверки (наличие шнуров питания, измерительных шнуров и пр.);

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) необходимые средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

• 2.6.2 Провести в аккредитованной на право поверки организации поверку средств измерений, входящих в состав системы:

• - мультиметра цифрового 34461А в соответствии с документом «Мультиметры цифровые 34401А, 34460А, 34461А. Методика поверки МП 54848-13», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2013 г.;

• - капсюля микрофонного конденсаторного 4180 в соответствии с МИ 8.153-75 «ГСИ. Микрофоны измерительные конденсаторные. Методы и средства поверки»;

• - пистонфона 4228 в соответствии с документом «Пистонфоны 4228. Методика поверки 340-1129-16 МП», утвержденным ФГУП «ВНИИФТРИ» 29.11.2016 г.;

• - микрофона измерительного конденсаторного типа 4955 в соответствии с МИ 8.153-75 «ГСИ. Микрофоны измерительные конденсаторные. Методы и средства поверки»;

• - калибратора акустического универсального 4226 в соответствии с документом «Калибратор акустический универсальный 4226. Методика поверки КАУ 4226-02 МП», утвержденным ФГУП «ВНИИФТРИ» 13.05.2009 г.;

• - преобразователя пьезоэлектрического 8305 в соответствии с документом ГОСТ ИСО 5347-1-96 «Вибрация. Калибровка датчиков вибрации и удара. Часть 1. Первичная вибрационная калибровка методами лазерной интерферометрии»;

• - преобразователя виброизмерительного 4371 в соответствии с документом МИ 1873-88 «ГСИ. Виброметры с пьезоэлектрическим и индуктивным преобразователями. Методика поверки».

• 3.1 Внешний осмотр

  • 3.1.1 При проведении внешнего осмотра проверить:

• - в отсутствии видимых механических повреждений, влияющих на работу системы;

• - все переключатели на панели управления системы должны быть в выключенном положении;

• - силовой кабель системы отключен от сети питания;

• - в целости электромонтажей и электрических соединений;

• - в исправности заземления;

• - в соответствии температуры и влажности окружающего воздуха в помещении предъявляемым требованиям;

• - в устранении всех неисправностей и недостатков в работе системы, если таковые были обнаружены ранее.

• 3.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования п. 3.1.1.

• 3.2 Опробование

  • 3.2.1 Опробование системы проводить следующим образом:

• - запустить программу SLM Calibration System из меню Start (Пуск): Programs/Tast/3630 SLM Calibration System;

• - при запросе «Login» ввести «tast»;

• - в диалоговом окне «Select DUT» выбрать «Briiel_Kjaer/System Verification», запустить «Auto Calibration» и далее следовать инструкциям.

• 3.2.2 Результаты опробования считать положительными, если все тестовые проверки прошли успешно, в противном случае программа выводит на экран окно с сообщением об ошибке, система бракуется и проводятся работы в соответствии с инструкцией по поиску и устранению неисправностей.

Проводится повторная процедура проверки работоспособности системы, и если повторно имеются сообщения об ошибках, то система бракуется и направляется в ремонт.

• 3.3 Определение метрологических характеристик

  • 3.3.1 Определение диапазона рабочих частот при воспроизведении звукового давления в воздушной среде

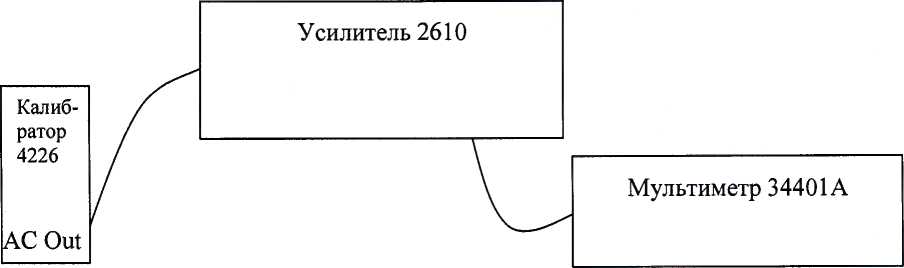

    • 3.3.1.1 Подключить измерительные приборы по схеме, приведённой на рисунке 1. Сигнал с выхода "AC Out" калибратора акустического универсального 4226 подать на вход усилителя, используя кабель АО 0173.



Рисунок 1

Установить на калибраторе 4226 переключатели «SOUND LEVEL dB» в положение «94 Lin» и «FREQUENCY Hz» - «250». Показание мультиметра запомнить в качестве начала отсчета (0 дБ) по логарифмической шкале. Измерить частотную характеристику УЗД на частотах, приведенных в таблице 3. Значение отклонения частотной характеристики определить как разность показаний на частоте 250 Гц и на данной частоте.

• 3.3.1.2 Результаты поверки считать положительными, если отклонения показаний мультиметра от номинальных значений находятся в пределах допусков, приведенных в таблице 3. В противном случае система бракуется и направляется в ремонт.

Таблица 3

• 3.3.2 Определение абсолютной погрешности воспроизведения УЗД 94 дБ отн. 20 мкПа на частоте 1 кГц в камере малого объёма

  • 3.3.2.1 Установить капсюль 4180 микрофона на предусилитель 2645, предусилитель подключить к источнику питания микрофонов, затем подать сигнал с выхода источника питания микрофонов на мультиметр. Установить на мультиметре режим FUNCTION: «ACV», Range «Auto» и дать аппаратуре прогреться в течение 10 минут.

  • 3.3.2.2 Установить калибратор 4226 на микрофон таким образом, чтобы капсюль микрофона упирался в опорное кольцо гнезда калибратора.

  • 3.3.2.3 Включить калибратор в режим воспроизведения УЗД «94 дБ».

Через 30 секунд после включения калибратора сделать в течение 20 секунд 5 отсчетов показаний мультиметра Щ (мВ).

Выключить калибратор.

Снять калибратор с микрофона.

• 3.3.2.4 Вычислить среднее значение измеренного УЗД L_P по формуле (1):

L_P = 201д£-,

у 5 у.

где U_cp =     ¹ - среднее арифметическое значение показаний мультиметра (мВ),

М—чувствительность микрофона (мВ/Па) на 1000 Гц,

Р_о= 210’⁵ Па.

• 3.3.2.5 Вычислить абсолютную погрешность воспроизведения УЗД Л (дБ) по формуле (2):

21 = L_P - 94,                                         (2)

• 3.3.2.6 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения УЗД находятся в пределах ±0,2 дБ.

• 3.3.3 Определение неравномерности частотной характеристики при воспроизведении УЗД в камере малого объёма относительно уровня на частоте 1 кГц

  • 3.3.3.1 Повторить измерения по пп.3.3.2.1-3.3.2.4 для частот 31,5, 63, 125, 250, 500, 2000,4000, 8000,12500 и 16000 Гц.

  • 3.3.3.2 Рассчитать неравномерность частотной характеристики /?; (дБ), как разность между измеренным УЗД L_Pi (дБ отн. 20 мкПа) на данной частоте ft и показаний L_P1000 ^{на ча_} стоте 1000 Гц по формуле (3):

Pi ⁼ Lpt ~ Lpiooo-

• 3.3.3.3 Результаты поверки считать положительными, если значения неравномерности частотной характеристики находятся в пределах:

• - в диапазоне частот от 31,5 до 8000 Гц...................................................................±0,15 дБ;

• - в диапазоне частот свыше 8000 до 12500 Гц ........................................................±0,25 дБ;

• - в диапазоне частот свыше 12500 до 16000 Гц ......................................................±0,50 дБ.

В противном случае система бракуется и направляется в ремонт.

• 3.3.4 Определение диапазона значений, рабочих частот и относительной погрешности воспроизведения виброускорения

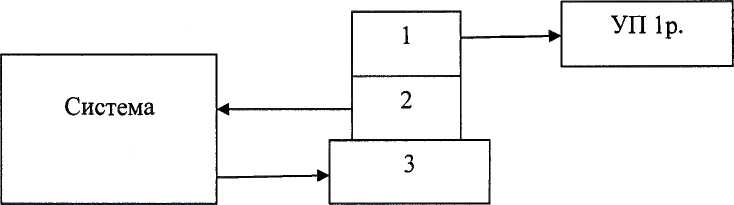

  • 3.3.4.1 Собрать схему в соответствии с рисунком 2. Ось чувствительности вибропреобразователей должна совпадать с осью колебаний.



УП 1р. - установка поверочная вибрационная первого разряда по ГОСТ Р 8.800-2012;

• 1 - преобразователь виброизмерительный из состава УП 1р;

• 2 - вибропреобразователь из состава системы;

• 3 - вибростенд из состава системы

Рисунок 2

• 3.3.4.2 Относительную погрешность воспроизведения виброускорения в рабочем диапазоне значений от 0,001 до 490 м/с² определять на базовой частоте 160 Гц.

Последовательно с помощью системы задать значения виброускорения ■^Bi — {0,001; 1; 10; 100; 490} (м/с²) и считать показания Ад_{. (м/с²) со станции 9155.

Относительную погрешность воспроизведения виброускорения 8[ (%) рассчитать по формуле (4):

₌ АвгАд1._{100                                    (4)}

^АД1

• 3.3.4.3 Относительную погрешность воспроизведения виброускорения в рабочем диапазоне частот от 5 до 10000 Гц определять при значении виброускорения 5 (для частоты 5 Гц) и 10 м/с².

Последовательно с помощью системы задать виброускорение Л_В; =5 м/с² на частоте 5 Гц и виброускорение .4_в;=10м/с² на частотах fi = {20; 40; 80; 100; 2000; 3150; 5000; 8000; 10000} (Гц). Считать показания A_Ri. (м/с²) со станции 9155.

Относительные погрешности воспроизведения виброускорения 8t (%) в рабочем диапазоне частот рассчитать по формуле (4).

• 3.3.4.4 Результаты поверки считать положительными, если значения относительной погрешности воспроизведения виброускорения находятся в пределах:

• - в диапазоне частот от 5 до 20 Гц.............................................................................±2,7 %;

• - в диапазоне частот свыше 20 до 800 Гц.................................................................±1,7 %;

• - в диапазоне частот свыше 800 до 2000 Гц.............................................................±1,9 %;

• - в диапазоне частот свыше 2000 до 5000 Гц...........................................................±2,2 %;

• - в диапазоне частот свыше 5000 до 10000 Гц.........................................................±3,4 %.

В противном случае система бракуется и направляется в ремонт.

• 4.1 При положительных результатах поверки на систему выдается свидетельство установленной формы.

• 4.2 В случае отрицательных результатов поверки, поверяемая система к дальнейшему применению не допускается. На неё выдается извещение о непригодности к применению с указанием причин забракования.



  А.С. Николаенко

  Т.Ю. Бабикова

Начальник отдела 340

ФГУП «ВНИИФТРИ»

Инженер отдела 340

ФГУП «ВНИИФТРИ»
