Методика поверки «Комплексы газоаналитические MCS1» (МП-103/05-2019)

УТВЕРЖДАЮ

ЛОЕИ

»

2019 г.

Комплексы газоаналитические MCS Методика поверки.

МП-103/05-2019

Настоящая методика поверки распространяется на комплексы газоаналитические MCS (далее по тексту - комплексы или системы) предназначенные для автоматического непрерывного измерения массовой концентрации и объемной доли кислорода, горючих и токсичных газов, в отходящих и технологических газах промышленных предприятий.

Интервал между поверками - один год.

• 1.2 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

1.3 Предусмотрена возможность проведения поверки отдельных измерительных каналов из состава комплексов для меньшего числа анализируемых компонентов или на меньшем числе поддиапазонов измерений, в соответствии с заявлением владельца СИ.

1.4 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

  Таблица 2 - С	эедства поверки
  Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики
  6	Измеритель влажности и температуры ИВТМ-7 М 6Д (рег.№ 15500-12) диапазон измерения температуры воздуха от -20 до +60 °C, диапазон измерений относительной влажности воздуха от 0 до 99 %, диапазон измерений давления от 840 до 1060 гПа.
  6.4	Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2
  	Азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением
  	Стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 (характеристики приведены в Приложении А)
  	Генераторы газовых смесей ГТС мод. ГГС-Р, ГГС-Т, ГГС-К, ГТС-03-03 (per. № 62151-15) диапазон коэффициента разбавления от 1 до 2550, относительная погрешность коэффициента разбавления от 0,5 до 1,5 %
  	Источники микропотоков газов и паров (per. № 68336-17) ИМ-ГП-108-М-Е
  	Установки динамические «Микрогаз-ФМ» - рабочие эталоны 1-го разряда (per. № 68284-17)
  	Генераторы влажного воздуха HygroGen (per. № 32405-11);

  Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики
  	Ротаметр РМ-А-0,25 ГУЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,25 м3/ч, кл. точности 4 *
  6.4	Редуктор    баллонный    кислородный    одноступенчатый    БКО-50-4 по ТУ 3645-026-00220531-95 *
  	Вентиль точной регулировки трассовый ВТР-4, диапазон рабочего давления (0-6) кгс/см2, диаметр условного прохода 3 мм, штуцерно-ниппельное соединение под гибкую трубу диаметром 4...8 мм *
  	Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73,6x1,5 мм *

  2.2 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик комплексов с требуемой точностью Ч

• 2.3 Все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

• 3.1 Помещение, й котором проводят поверку, должно быть оборудовано приточно-вытяжной вен

тиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 3.2 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требова

ниям ГОСТ 12.1.005-88.

• 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения

электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны со

ответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

При проведении поверки соблюдают следующие условия:

• - температура окружающей среды, °C                                          20±5

• - относительная влажность окружающей среды, %                          от 30 до 80

• - атмосферное давление, кПа                                                 101,3±3

• - напряжение питания переменного тока частотой (50±1) Гц, В                  220±22

Перед проведением поверки выполняют следующие подготовительные работы:

• 1) проверяют комплектность комплекса в соответствии с его эксплуатационной документацией (при первичной поверке);

• 2) подготавливают комплекс к работе в соответствии с требованиями с его эксплуатационной документации;

• 3) проверяют наличие паспортов и сроки годности ГС;

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого косплекса, должно быть не более 1/3.

• 4) баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые комплексы -4 ч;

• 5) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

• 6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие комплексов следующим требованиям:

• - отсутствие внешних повреждений, влияющих на работоспособность;

• - исправность органов управления;

• - четкость надписей на лицевой панели;

• - маркировка должна соответствовать требованиям эксплуатационной документации. Комплексы считают выдержавшими внешний осмотр, если они соответствуют указанным

выше требованиям.

• 6.2 Опробование

При опробовании проводят проверку общего функционирования комплекса в следующем порядке:

• 1) включают электрическое питание комплекса;

• 2) выдерживают комплекс во включенном состоянии в течение времени прогрева;

• 3) фиксируют показания дисплея комплекса.

Результат опробования считают положительным, если по окончанию времени прогрева отсутствует сигнализация об отказах, на дисплей комплекса выводится измерительная информация.

• 6.3 Подтверждение соответствия программного обеспечения

• 6.3.1  Подтверждение соответствия программного обеспечения (ПО) комплексов проводится пу -тем проверки соответствия ПО комплексов идентификационным данным, указанным в Описании типа комплексов (приложение к Свидетельству об утверждении типа), представленных на поверку.

• 6.3.2 Для проверки соответствия ПО выполняют следующие операции:

Вывод номера версии анализаторов MCS100 Е HW, MCS100E PD, MCS100 Е CD (идентификационного номера) ПО на экран осуществляется при включении системы или по запросу пользователя через сервисное меню прибора: Клавиша «Fl» —> «revision number of the software» —»Клавиша «Enter».

Вывод номера версии анализаторов MCS200HW, MCS100FT (идентификационного номера) ПО на экран осуществляется при включении системы или по запросу пользователя через сервисное меню прибора: Клавиша «Diagnosis» —* «Device Information».

• 6.3.3  Результат подтверждения соответствия ПО считают положительным, если идентификационные данные (номера версий компонентов программного обеспечения) не ниже указанных в Описании типа комплексов (приложение к Свидетельству об утверждении типа).

6.4. Определение метрологических характеристик комплекса

• 6.4.1. Определение основной допускаемой погрешности комплекса

• 6.4.1.1. Определение основной приведенной к верхнему пределу измерений погрешности измеряемых компонентов (кроме воды) производят в следующей последовательности:

а) собирают газовую схему, представленную на рисунках Б.1 Приложения Б;

б) на вход для калибровочного газа измерительного зонда комплекса подают ГС (Приложение А) в последовательности №№ 1-2-3-2-1-3, где 1 - Поверочный нулевой газ азот особой чистоты сорт 1 по ГОСТ 9293-74,2 - смесь, соответствующая 40-60% поверяемого диапазона, 3 -смесь соответствующая 80-100% поверяемого диапазона (примеры выбора ГС1, 2, 3 для основных диапазонов измерения приведены в Таблице А.1).

Измеренное значение концентрации считывают с дисплея комплекса.

Расход ГС устанавливают вентилем точной регулировки в диапазоне от 3 до 4,0 дм³/мин и контролируют по ротаметру. Значение расхода воздуха сравнения («эталонного») для измерительных зондов устанавливают в соответствии с требований эксплуатационной документации.

Примечание: при наличии в составе комплекса блока управления эталонным и контрольным газом допускается проводить подачу ГС через блок управления.

в) фиксируют установившиеся показания дисплея блока управления комплекса при подаче каждой ГС;

г) значение основной приведенной к верхнему пределу измерений погрешности комплекса, в каждой точке для диапазонов измерений, указанных в приложении В, определять по формуле (1)

(1)

где С₍ - измеренное значение концентрации, мг/м³, % об. доли;

С_в     - верхнее значение диапазона измерений мг/м³, % об. доли;

С_н     - нижнее значение диапазона измерений мг/м³, % об. доли;

С(_ЭТ) - действительное значение концентрации ГС, мг/м³, % об. доли.

Результат определения основной погрешности считается положительным, если основная погрешность комплекса в каждой точке проверки не превышает пределов, приведенных в Приложении

- измеренное значение концентрации, мг/м³, % об. доли;

С(_ЭТ) - действительное значение концентрации ГС, мг/м³, % об. доли.

Результат определения основной погрешности считается положительным, если основная погрешность комплекса в каждой точке проверки не превышает пределов, приведенных в Приложении В.

• 6.4.1.2. Определение основной приведенной к верхнему пределу измерений погрешности комплекса по каналу объемной доли воды:

Определение основной погрешности комплекса по каналу объемной доли воды производят в следующей последовательности: на вход комплекса подключают генератор, подают не менее 3-х значений объемной доли воды, равномерно распределенных в диапазоне измерений, измеренные значения концентраций считывают с монитора ПК комплекса.

Значение основной приведенной и относительной погрешностей комплекса, в каждой точке для диапазонов измерений, указанных в приложении В, определять по формуле (1) и (2) соответственно.

Результат определения основной погрешности считается положительным, если основная погрешность комплекса в каждой точке проверки не превышает пределов, приведенных в Приложении В.

• 6.4.2 Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 4.1.1 при подаче ГС № 2.

Значение приведенной вариации показаний комплекса в долях от пределов допускаемой основной приведенной и относительной погрешности, рассчитывают по формуле

100

(3)

где С^Б, С^м - результат измерений концентрации в точке проверки 2 при подходе к точке поверки со стороны больших и меньших значений, мг/м³, %об. доли;

у_д - пределы допускаемой основной приведенной погрешности, %.

Результаты определения вариации показаний считаются положительными, если она не превышает 0,3 в долях от пределов допускаемой основной погрешности.

• 7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если комплекс по результатам поверки признан пригодным к применению, то наносится оттиск поверительного клейма в паспорт или выдается свидетельство о поверке установленной формы согласно приказу Минпромторга РФ №1815 от 02.07.2015 г.

Если комплекс по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы согласно приказу Минпромторга № 1815 от 02.07.2015 г.

Приложение А

(обязательное) Технические характеристики ГС

Таблица А.1 - Технические характеристики ГС, используемых для поверки комплексов

Приложение Б

(рекомедуемое)

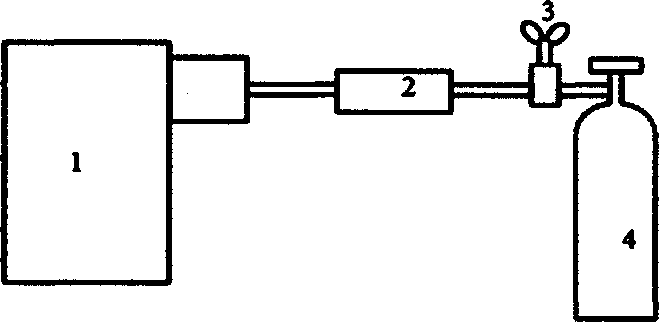

Схема подачи ГС из баллонов под давлением на комплекс при проведении поверки

1 - комплекс; 2 - ротаметр; 3 - редуктор баллонный с вентилем тонкой регулировки;

4 - источник ГС (баллон или генератор газовых смесей);

Рисунок Б.1 - Схема подачи ГС из баллонов под давлением на комплекс при проведении поверки

Приложение В

(обязательное)

Основные метрологические характеристики комплексов

Таблица В.1 - Основные метрологические характеристики комплексов
