Методика поверки «Синтезатор частоты цезиевый 9,192 ГГц CS-1» (УДК 2013220224 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

ИНСТРУКЦИЯ

Синтезатор частоты цезиевый 9,192 ГГц CS-1

Методика поверки

УДК 2013220224 МП

-16

р.п. Менделееве 2015 г.

• 1 Общие сведения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Настоящая методика поверки распространяется на синтезатор частоты цезиевый 9,192 ГГц CS-1 (далее - CS-1) и устанавливает методы и средства их первичной, периодической и внеочередной поверок, проводимых в соответствии с Правилами по метрологии ПР 50.2.006-94.

Периодическая поверка CS-1 проводится один раз в год.

• 2.1 Метрологические характеристики CS-1, подлежащие поверке, и операции поверки

  нала частотой 5 МГц стандарта частоты и времени водородного 41-75А. Значение уровня выходного сигналов на нагрузке 50 Ом от 7 до 15 дБм

  2.2 При получении отрицательных результатов поверки по любому пункту таблицы 1 CS-1 бракуется и направляется в ремонт.

приведены в таблице 1.

Таблица 1

Примечание - * режим работы при внешней синхронизации предполагает использование сиг

• 3.1 Рекомендуемые средства поверки приведены в таблице 2.

Таблица 2

• 3.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

• 3.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства о поверке или оттиск поверительного клейма на приборе или в технической документации.

• 4.1 Организация рабочего места поверки должна соответствовать ПР 50.2.006-94 «Порядок проведения поверки средств измерений».

• 4.2 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в порядке, установленном в ПР 50.2.012-94.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 К поверке CS-1 допускается персонал, имеющий квалификационную группу не ниже третьей для электроустановок с напряжением до 1000 В.

• 6.1 При проведении операций поверки должны соблюдаться следующие нормальные условия:

• - температура окружающего воздуха, °C ..........................................................20

• - относительная влажность воздуха, % ...........................................................65

• - атмосферное давление, мм рт. ст.................................................................626

• - параметры питания от сети переменного тока:

• - напряжение питания, В....................................................................................220

• - частота, Гц ..........................................................................................................50

• 7.1 Поверитель должен изучить руководство по эксплуатации (РЭ) поверяемого CS-1 и РЭ используемых средств поверки.

• 7.2 Перед проведением операций поверки необходимо:

• - проверить комплектность поверяемого CS-1 (наличие кабелей питания, соединительных кабелей и пр.);

• - проверить комплектность используемых средств поверки, заземлить (если это необходимо) средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии с временем установления рабочего режима, указанным в РЭ).

• 8.1 Внешний осмотр

  • 8.1.1 Произвести внешний осмотр CS-1, убедиться в отсутствии внешних механических повреждений и неисправностей, влияющих на работоспособность CS-1.

При проведении внешнего осмотра проверить:

• - сохранность пломб;

• - чистоту и исправность разъемов и гнезд;

• - отсутствие внешних механических повреждений корпуса, мешающих работе с CS-1, и ослабления элементов конструкции;

• - сохранность органов управления.

CS-1, имеющие дефекты (механические повреждения), бракуют и направляют в ремонт.

• 8.2 Опробование

  • 8.2.1 Опробование провести в соответствии с УДК 2013220224 РЭ.

  • 8.2.2 Результаты поверки считать положительными, если после включения индикаторы постоянного тока светятся зеленым светом, индикатор «ON» светится зеленым светом, индикатор «Status» не горит. В случае если индикатор «Status» горит красным светом, то необходимо произвести настройки CS-1 в соответствии с РЭ для выхода в рабочий режим работы.

• 8.3 Определение (контроль) метрологических характеристик

  • 8.3.1 Определение номинальных значений частоты выходных сигналов на нагрузке 50 Ом.

    • 8.3.1.1 Определение номинальных значений частоты выходных сигналов на нагрузке 50 Ом сигналов провести в соответствии со схемой, изображенной на рисунке 1. Частотомер электронно-счетный Agilent 53152А установить в режим измерения частоты и произвести измерения на соответствующих разъемах CS-1.

      Синтезатор частоты цезиевый 9,192 ГГц CS-1 5 МГц 7 МГц 10 МГц 100 МГц 9,192 ГГц 9,2 ГГц О* о о о о о				Частотомер электронно-счетный Agilent 53152А Channel 1    Channel 2
      				JL                     J	k

Рисунок 1 - Схема определения номинальных значений частоты выходных сигналов.

• 8.3.1.2 Результаты поверки считать положительными, если измеренные по входу Channel 1 значения частоты равны: (5 000 000 ± 5) Гц; (7 000 000 ± 7) Гц; (10 000 000 ± 10) Гц; (100 000 000 ± 100) Гц, а по входу Channel 2 значения частоты равны: (9 192 631 770 ± 9 193) Гц и (9 200 000 000 ± 9 200) Гц при соответствующих поданной частотах.

• 8.3.2 Определение значения уровней выходных сигналов на нагрузке 50 Ом.

  • 8.3.2.1 Определение значения уровней выходных сигналов на нагрузке 50 Ом произвести путем измерения уровня мощности частотомером электронно-счетным Agilent 53152А на нагрузке 50 Ом.

  • 8.3.2.2 Результаты поверки считать положительными, если измеренные значения

    уровней выходных сигналов равны:
    для 5 МГц	15 ± 1 дБм;
    для 7 МГц	14 ± 1 дБм;
    для 10 МГц	12 ± 1 дБм;
    для 100 МГц	14 ± 1 дБм;
    для 9,192 ГГц	2 ± 1 дБм.

• 8.3.3 Определение среднего квадратического относительного двухвыборочного отклонения результатов измерений частоты выходного сигнала 5 МГц

Определение среднего квадратического относительного двухвыборочного отклонения результатов измерений частоты выходного сигнала 5 МГц произвести с помощью стандарта частоты и времени водородного Ч1-75А и компаратора частотного VCH-308A по схеме, приведенной на рисунке 2.

• 8.3.3.1 Включить Ч1-75А в соответствии с РЭ.

• 8.3.3.2 Включить VCH-308A в соответствии с РЭ и прогреть в течении 2 ч.



  >

  >



  RS-232

  -------->

  ПЭВМ

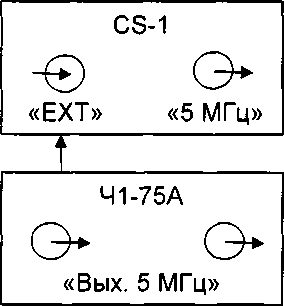

Рисунок 2 - Схема определения среднего квадратического относительного двухвыборочного отклонения результатов измерений частоты выходного сигнала 5 МГц.

• 8.3.3.3 Подключить к CS-1 входной опорный сигнал 5 МГц от стандарта частоты и времени водородного 41-75А

• 8.3.3.4 Установить в меню «опции» параметры измерения VCH-308A в соответствии с Руководством по эксплуатации:

• - коэффициент умножения 1 • Е6;

• - полоса 3 Гц;

• - максимальное время усреднения измерений 1 000 с;

• - число измерений 10;

• - входная частота 5 МГц.

• 8.3.3.5 Запустить циклические измерения среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала 5 МГц. Результаты измерений для интервалов времени измерения 1 с, 10 с, 100 с, 1000 с выводятся автоматически и записываются в таблицу результатов измерений. По полученным данным рассчитать среднее квадратическое относительное двухвыборочное отклонение частоты для интервала времени измерения 100 000 с по формуле 1.

J 2(JV — 1)     ,                                     ₍₁₎

где: 8 - среднее значение нестабильности частоты для интервала времени измерения 1000 с при интервале времени наблюдения 100 000 с;

N - количество результатов измерений (не менее 10).

Для всех интервалов времени измерения полученное значение нестабильности разделить на 2^1/2.

8.3.3.7 Результаты поверки считать положительными, если значения среднего квадратического относительного двухвыборочного отклонения результатов измерений частоты выходного сигнала 5 МГц при интервале времени измерения т_и не более значений, указанных в таблице 1.

Таблица 1

8.3.4 Определение спектральной плотности мощности фазовых шумов сигналов 10, 100 МГц и 9,192 ГГц

Определение спектральной плотности мощности фазовых шумов сигналов 10, 100 МГц и 9,192 ГГц произвести с помощью анализатора источников сигналов с СВЧ преобразователем Е5052В Е5053А по схеме, приведенной на рисунке 3.

• 8.3.4.1 Подать выходной сигнал с разъема 10 МГц CS-1 на входной разъем «INPUT» Agilent Е5052В.

Настроить Е5052В на измерение спектральной плотности мощности фазовых шумов для 10 МГц в соответствии с РЭ, при этом установленных операций корреляции должно быть не менее 1 000.

Рисунок 3 - Схема определения спектральной плотности мощности фазовых шумов сигналов 10, 100 МГц и 9,192 ГГц.

• 8.3.4.2 По истечении времени измерения зафиксировать полученные значения спектральной плотности мощности фазовых шумов на отстройке от несущей частоты 1 Гц, 10 Гц, 100 Гц, 1 кГц и 10 кГц.

• 8.3.4.3 Повторить п. 8.3.4.1 и п. 8.3.4.2 для частоты 100 МГц.

• 8.3.4.4 Настроить анализатор источников сигналов Е5052В Е5053А на работу в СВЧ диапазоне для частоты 9,192 ГГц в соответствии с РЭ.

Повторить п. 8.3.4.1 и п. 8.3.4.2 для частоты 9,912 ГГц

• 8.3.4.5 Результаты поверки считать положительными, если значения спектарльной плотности мощности фазовых шумов не более значений, указанных в таблице 2.

Таблица 2

• 9.1 При положительных результатах поверки на CS-1 выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства записывают результаты поверки.

• 9.3 Значения метрологических характеристик, определенные при поверке, заносят в формуляр.

• 9.4 В случае отрицательных результатов поверки применение CS-1 запрещается и на него выдается извещение о непригодности его к применению с указанием причин забракования.
