УТВЕРЖДАЮ

октября 2020 г.

лаборатории

. А. Лапшинов

ТЕСТ»

Государственная система обеспечения единства измерений

Газоанализаторы портативные Мультигазсенс М5, Мультигазсенс M5.L, Микросенс Мб, Микросенс M6.L.

МЕТОДИКА ПОВЕРКИ

МП-226/10-2020

Москва, 2020 г.

Настоящая методика поверки распространяется на газоанализаторы портативные Мультигазсенс М5, Мультигазсенс M5.L, Микросенс Мб, Микросенс M6.L (далее -газоанализаторы) производства ООО «ЭМИ-Прибор», г. Санкт-Петербург и устанавливает методику их первичной и периодической поверки

Интервал между поверками - один год.

1 Операции поверки

  • 1.1 При проведении поверки должны быть выполнены операции, указанные в

    таблице 1.

Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при поверке

первичной

периодической

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

  • - определение погрешности газоанализатора;

  • - определение вариации показаний

6.4

  • 6.4.1

  • 6.4.2

да да

да нет

  • 1.2   Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается, проводится калибровка газоанализатора согласно руководству по эксплуатации, после чего процедура поверки повторяется заново.

  • 1.3   Допускается проведение поверки отдельных измерительных каналов для меньшего числа компонентов и на меньшем количестве поддиапазонов измерений в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Измеритель влажности и температуры ИВТМ-7 М 5-Д (per. № 71394-18), диапазон измерений температуры воздуха от -45 до +60°С, влажности от 0 до 99 %, давления от 840 до 1060 гПа

6.3

Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73,6x1,5 мм

Установки динамические - рабочие эталоны 1-го разряда Микрогаз-ФМ (per. № 68284-17);

Генератор хлора ГРАНТ-ГХС (per. № 40210-08);

Генераторы газовых смесей ГТС (мод. ГГС-Р, ГТС-К, ГТС-03-03) (per. №62151-15).

Стандартные образцы и источники микропотоков газов и паров в соответствии с приложением А

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

Поверочный нулевой газ (ПНГ) - воздух 1,2 кл. по ГОСТ 17433-80

  • 2.2. Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 2.3. Все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС — действующие паспорта;

  • 2.4.   допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

  • 3 Требования безопасности

    • 3.1. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

    • 3.2. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

    • 3.3. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"».

    • 3.4. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 4 Условия поверки

Таблица 3. Условия поверки температура окружающей среды, °C относительная влажность окружающей среды, % атмосферное давление, кПа

от+15 до+25 от 30 до 80 101,3 ±4,0 760 ±30

ммрт.ст.

  • 5 Подготовка к поверке

  • 5.1 Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4 Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

  • 5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

  • 6 Проведение поверки

  • 6.1 Внешний осмотр

  • 6.1.1  При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1 При опробовании проверяют общее функционирование газоанализатора при включении электрического питания согласно руководства по эксплуатации МРБП.413347.019 РЭ.

В процессе запуска на дисплее газоанализатора отображаются наименование предприятия- изготовителя и логотип, наименование газоанализатора, номер версии и контрольная сумма встроенного программного обеспечения.

По окончанию времени прогрева газоанализатор переходит в режим измерений.

  • 6.2.2 Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах;

  • - после окончания времени прогрева газоанализатор переходит в режим измерений,

  • - органы управления газоанализатора функционируют.

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - определяют номер версии (идентификационный номер) ПО газоанализатора, отображенный на цифровом дисплее при запуске газоанализатора;

сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализатора (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализатора (приложение к Свидетельства об утверждении типа).

  • 6.4 Определение метрологических характеристик

  • 6.4.1 Определение основной погрешности газоанализатора

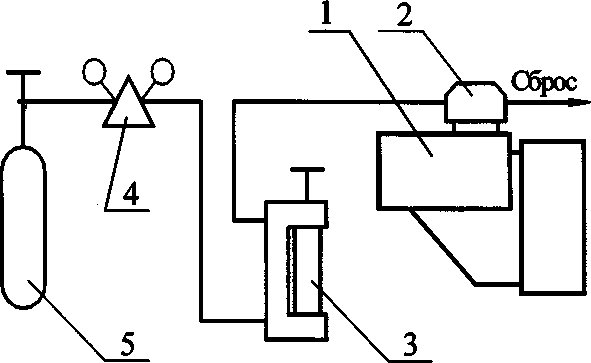

Определение основной погрешности газоанализатора проводят по схеме, приведенной в Приложении В, рисунок 1, при поочередной подаче на вход газоанализатора ГС (Приложения А, таблицы А.1-А.З), в последовательности:

№№ 1-2-3-4-3-2-1-4 (№№ 1 - 2 - 3 - 4 при периодической поверке) - для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки,

№№ 1-2-3-2-1-3 (№№ 1-2-3 при периодической поверке) -для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки.

Подачу ГС для газоанализаторов осуществляют посредством калибровочной насадки. Расход ГС устанавливают равным (0,5 ±0,1) дм3/мин, время подачи не менее утроенного номинального времени установления показаний по уровню 0,9 (Точном, Приложения Б, Таблицах Б.1- Б.4)

Фиксируют установившиеся значения показаний на дисплее газоанализатора.

Значения основной абсолютной погрешности (А) рассчитывают для каждой ГС по формуле (1)

Д=|с,-Си|,                              (1)

где Ct - результат измерений содержания определяемого компонента на входе газоанализатора, % об. д., % НКПР, млн"1, мг/м3.

С1(? - действительное значение содержания определяемого компонента в i-ой ГС, % об. д., % НКПР, млн'1, мг/м3.

Значение допускаемой рассчитывают по формуле (2):

приведенной погрешности газоанализатора у, %,

(2)

где Ct - результат измерений содержания определяемого компонента на входе газоанализатора, % об. д., % НКПР, млн'1, мг/м3.

Cid - действительное значение содержания определяемого компонента в i-ой ГС, % об. д., % НКПР, млн'1, мг/м3.

Св, Сн - значения содержания определяемого компонента, соответствующие верхнему и нижнему пределам диапазона измерений, % об. д., % НКПР, млн'1, мг/м3.

Значение основной относительной погрешности 5, %, рассчитывают по формуле (3):

100%

(3)

Результат определения основной погрешности газоанализатора считают положительным, если - основная погрешность во всех точках испытаний не превышает пределов, указанных в таблицах Приложения Б, Таблицах Б.1- Б.4.

  • 6.4.2 Определение вариации показаний

Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1:

  • - в точке проверки 2 (ПГС № 2) - при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки);

  • - в точке проверки 3 (ПГС № 3) - при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 4 точки поверки),

Значение абсолютной вариации показаний газоанализатора ид, в долях от пределов

допускаемой основной абсолютной погрешности, рассчитывают по формуле (4):

(4)

где СБМ - результат измерения компонента в точке поверки 2 при подходе к точке поверки со стороны больших и меньших значений, %;

Дд - пределы допускаемой основной абсолютной погрешности компонента, % об. д., % НКПР, млн'1, мг/м3.

Значение приведенной вариации показаний газоанализатора иг в долях от пределов допускаемой основной приведенной погрешности, рассчитывают по формуле (5):

(5)

v= —-----100%               I

r (Ce-CH).Zd

где СБ, См - результат измерения компонента в точке поверки при подходе к точке поверки со стороны больших и меньших значений, % об. д., % НКПР, млн'1, мг/м3;

уд - пределы допускаемой основной приведенной погрешности компонента, %.

Значение относительной вариации показаний газоанализатора vs в долях от пределов допускаемой основной приведенной погрешности, рассчитывают по формуле (6):

'100%

(6)

где - пределы допускаемой основной относительной погрешности компонента, %

Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 пределов допускаемой основной приведенной погрешности, указанных в приложении Б.

  • 7 Оформление результатов поверки

  • 7.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 6 настоящей методики поверки.

  • 7.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

  • 7.3  При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в

Приложение А (обязательное) Технические характеристики ГС, используемых при проведении испытаний
Таблица А.1 - Характеристики ГС, используемых при поверке газоанализатора с электрохимическими сенсорами на вредные газы, кислород и водород.

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погреш ность аттеста НИИ

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Кислород (Ог), от 0 до 30%

азот

О.ч., сорт 2 по ГОСТ 9293-74

15% ±3% отн.

29,0% ± 3%отн.

-

±0,4% отн.

ГСО 10531-2014 (O2/N2)

Оксид углерода (СО), от 0 до 50 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,0015% ± 10% отн.

0,0025% ±10% отн.

0,00475 %±10% отн.

±2,5% отн.

ГСО 10531-2014 (СО/воздух)

Оксид углерода (СО), от 0 до 500 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,004% ± 5% отн.

0,025% ± 5% отн.

0,0475% ±5% отн.

±2,5% отн.

ГСО 10531-2014 (СО/воздух)

Оксид углерода (СО), от 0 до 1000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,004% ± 10% отн.

0,05% ± 10% отн.

0,095% ± 5% отн.

±2,5% отн.

ГСО 10531-2014 (СО/воздух)

Оксид углерода (СО), от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,004% ± 10% отн.

0,1% ± 10% отн.

±2,5% отн.

ГСО 10531-2014 (СО/воздух)

0,19% ± 10% отн.

±3%

отн.

ГСО 10531-2014 (СО/воздух)

Сероводород (HzS), от 0 до 20 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

2,010ч%± 20% отн.

0,001% ±20% отн.

0,0018% ± 10% отн.

±4% отн.

ГСО 10537-2014 (HzS/воздух)

Сероводород (H2S), от 0 до 100 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

7,510"4%± 20% отн.

±4% отн.

ГСО 10537-2014 (HzS/воздух)

0,005% ± 10% отн.

0,009% ± 10% отн.

±5% отн.

ГСО 10537-2014 (HzS/воздух)

Сероводород (H2S), от 0 до 200 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

910"4%± 10% отн.

±4% отн.

ГСО 10537-2014 (HzS/воздух)

0,001% ± 10% отн.

0,0018% ± 10% отн.

±2,5% отн.

Сероводород (H2S), от 0 до 500 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1,ЗЮ"3%± 20% отн.

0,025% ± 10% отн.

0,045% ± 10% отн.

±4%

отн.

ГСО 10537-2014 (HzS/воздух)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погреш ность аттеста ции

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Хлор (С12), от 0 до 10 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

110"4%± 20% отн.

±4% отн.

ГСО 10546-2014 (Ch/воздух)

0,0025% ± 10% отн.

0,004% ± 10% отн.

±2,5% отн.

ГСО 10546-2014 (Ch/воздух)

Хлор (С12), от 0 до 50 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1-10"4%± 20%отн.

±4%

отн.

ГСО 10546-2014 (Ch/воздух)

0,0025% ± 10% отн.

0,004% ± 10% отн.

±2,5%

отн.

ГСО 10546-2014 (Ch/воздух)

Аммиак (NH3), от 0 до 100 млн"’

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,001% ± 10%отн.

0,005% ± 10% отн.

0,009% ± 10% отн.

±2,5% отн.

ГСО 10546-2014 (ЫНз/воздух)

Аммиак (NH3), от 0 до 300 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,002% ± 10%отн.

0,015% ± 10% отн.

0,027% ± 10% отн.

±5% отн.

ГСО 10546-2014 (ЫНз/воздух)

Диоксид серы (SO2), от 0 до 20 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

2,2-10"4%± 5%отн.

±4% отн.

ГСО 10537-2014 (БОг/воздух)

9,5-1(Н% ±5% отн.

1,910"3% ±5% отн.

±2,5% отн.

Диоксид серы (SO2), от 0 до 200 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

2,7-10"3%± 5%отн.

9,510"3%

±5%

отн.

±5% отн.

±2,5% отн.

ГСО 10537-2014 (SCh/воздух)

Цианистый водород (HCN), от 0 до 10 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,0001% ± 5%отн.

0,0005% ±5%

отн.

0,0009% ±5% отн.

±7% отн.

ГГС (мод. ГГС-Р, ГГС-К, ГГС-ОЗ-ОЗ) с ГСО 10547-2014 hcn/n2

Цианистый водород (HCN), от 0 до 30 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,001% ± 5%отн.

0,0029% ±5% отн.

±7%

отн.

ГГС (мод. ГГС-Р, ГТС-К, ГГС-ОЗ-ОЗ) с ГСО 10547-2014 hcn/n2

Цианистый водород (HCN), от 0 до 50 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,001% ± 5%отн.

0,0025% ±5% отн.

0,0045%

±5%

отн.

±7% отн.

ГГС (мод. ГГС-Р, ГГС-К, ГГС-ОЗ-ОЗ) с ГСО 10547-2014 hcn/n2

Цианистый водород (HCN), от 0 до 100 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,001% ± 5%отн.

0,0025% ±5% отн.

0,009% ± 5% отн.

±7%

отн.

ГГС (мод. ГГС-Р, ГГС-К, ГТС-03-03) с ГСО 10547-2014 HCN/N2

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрет ность атгеста ции

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Оксид азота (NO), от 0 до

250 млн"1

азот

О.ч., сорт 1 по ГОСТ 9293-74

0,001% ± 5%отн.

0,0125% ±5% отн.

0,0238% ±5% отн.

±5%

отн.

ГТС (мод. ГГС-Р, ГТС-К, ГТС-03-03) с ГСО 10546-2014 (NO/N2)

Оксид азота (NO), от 0 до 2000 млн"1

азот

О.ч., сорт 1 по ГОСТ 9293-74

0,01% ± 5% отн.

0,1% ± 5% отн.

0,19% ± 5% отн.

±5% отн.

ГТС (мод. ГГС-Р, ГГС-К, ГГС-ОЗ-ОЗ) с ГСО 10546-2014 (NO/N2)

Диоксид азота (NO2), от 0 до 30 млн"1

азот

О.ч., сорт 1 по ГОСТ 9293-74

9,510"5%± 5% отн.

±5% отн.

ГСО 10546-2014 (NO2/N2)

1,510"3% ±5% отн.

2,810"3% ±5% отн.

±4% отн.

Диоксид азота (NO2), от 0 до 100 млн"1

азот

О.ч., сорт 1 по ГОСТ 9293-74

9,5Ю*%± 5% отн.

±4% отн.

ГСО 10546-2014 (NO2/N2)

5-10"3%± 5% отн.

9,510"3% ±5% отн.

±2,5% отн.

Водород (Нг), от 0 до 2% (0-100% НКПР)

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1,05% ± 5% отн.

1,9 %± 5% отн.

-

±1% отн.

ГСО 10531-2014 (Н2 /воздух)

Водород (Нг), от 0 до 4% (0-100% НКПР)

ПНГ-воздух

Марка А по ТУ 6-21-5-85

2,0% ±5%

отн.

3,8% ± 5% отн.

±1% отн.

ГСО 10531-2014 (Н2 /воздух)

Водород (Н2), от 0 до

1000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,05% ± 10% отн.

0,095% ± 10% отн.

-

±2,5% отн.

ГСО 10531-2014 (Н2 /воздух)

Фтор (F2), от 0 до 1 МЛН"1 вюпоч.

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

о,5Ю-4%± 5% отн.

0,9510" “%±5% отн.

±7% отн.

ГТС (мод. ГТС-P, ГГС-К, ГГС-ОЗ-ОЗ) с ГСО 10546-2014 (F2/N2)

Хлороводород (НС1), от 0 до 20 млн"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

2 10"4%± 5% отн.

10 10-*% ±5% отн.

19 10^*% ±5% отн.

±7% отн.

ГТС (мод. ГТС-Т, ГТС-К) с ИМ-ГП-107-М-Д, ИМ-ГП-108-М-Е

Фтороводород (HF), от 0 до 10 МЛН"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

2 10"4%± 5% отн.

5 10"4%± 5% отн.

9,5 10-4% ±5% отн.

±7% отн.

ГГС (мод. ГТС-Т, ГТС-К) с

ИМ-ГП-130-М

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погреш ность атгеста ции

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Этилмеркаптан (C2H5SH), от 0 до 14 млн"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

7 10"4%± 5% отн.

13,3 10" “*% ± 5% отн.

±7%

отн.

ГГС (мод. ГГС-Т, ГГС-К) с ИМ C2H5SH ИМ-ГП-07-М

Этиленоксид (С2Н4О), от 0 до 100 млн"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

0,001% ± 5% отн.

0,005% ± 5% отн.

0,0095% ±5% отн.

±7%

отн.

ГГС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10544-2014 (C2H4O/N2)

Этиленоксид (С2Н4О), от 0 до 100 млн"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

0,001% ± 5% отн.

0,005% ± 5% отн.

0,0095% ±5% отн.

±7% отн.

ГГС (мод. ГТС-Р, ГГС-К, ГТС-03-03) с ГСО 10544-2014 (C2H4O/N2)

Метанол (СНзОН), от 0 до 40 млн"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

4,0-10“*% ± 10% отн..

±4% отн.

ГСО 10534-2014 (CH3OH/N2)

2,010"3% ± 10%

отн..

з.вю-^/о ±5% отн..

±2,5% отн.

Метанол (СНзОН), от Одо 100 млн"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

4,0-10“*% ± 10% отн.

±4% отн.

ГСО 10534-2014 (CH3OH/N2)

5,010"3% ± 10%

отн.

9,510"3% ±5% отн.

±2,5% отн.

Формальдегид (СН2О), от 0 до 10 млн"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

1 10“*% ± 5% отн.

5 lO-^/oi 5% отн.

9,5 Ю“*% ±5% отн.

±7% отн.

ГГС (мод. ГГС-Т, ГТС-К) с ИМ СН2О ИМ-ГП-94-М

Этилен (С2Н4), от 0 до 100

МЛН"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

0,001% ± 5% отн.

0,005% ± 5% отн.

0,0095% ±5% отн.

±7% отн.

ГГС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (C2H4/N2)

Этанол (CzHsO), от 0 до 200 млн"1

ПНГ-воздух

-

Марка А по ТУ 6-21-5-85

0,002% ± 5% отн.

0,01% ± 5% отн.

0,018% ± 5% отн.

±7% отн.

ГГС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10534-2014 (СгНбО/Ыг)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погреш ность аттеста ции

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Примечания:

  • 1) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации (мг/м3), % НКПР, в единицах объемной доли (млн*1). Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, и наоборот, выполняется автоматически для условий 20 °C и 760 мм рт. ст. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн"1, в значения НКПР горючих газов - в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 2) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.

  • 3) ГТС (мод. ГТС-Р, ГГС-Т, ГГС-К, ГТС-03-03, ГГС-К) - рабочий эталон 1-го разряда - генератор газовых смесей ГТС ШДЕК.418313.900 ТУ, исполнений ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 и ГТС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте со стандартными образцами газовых смесей в баллонах под давлением и источниками микропотоков.

Газ-разбавитель для ГТС в соответствии с указанной в таблице ГС № 1 (если не указано иное).

  • 4) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

  • 5) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

  • 6) Для модификаций приборов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице, для соответствующего определяемого компонента, но не превышающей ее:

  • - для которых указаны 3 точки проверки - в качестве ГС № 2 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 3- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %;

  • - для которых указаны 4 точки проверки - в качестве ГС № 3 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 4- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента.

При этом пределы допускаемого отклонения указываются в соответствии с описанием типа ГСО, приведенного в таблице.

Таблица А.2. - Характеристики ГС, используемых при поверке газоанализаторов с оптическими сенсорами на горючие газы и диоксид углерода.

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Но» определи П|

«шальное значение объемной доли семого компонента в газовой смеси (ГС), эеделы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Диоксид углерода (СОг), отО до 1,5%

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,75% ±5% отн.

±2% отн.

ГСО 10540-2014 (CO2//N2)

1,43% ± 5% отн.

±1,5% отн.

ГСО 10540-2014 (CO2//N2)

Диоксид углерода (СОг), от 0 до 2,5%

азот

О.ч., сорт 2 по ГОСТ 9293-74

1,25% ±5% отн.

2,38% ± 5% отн.

±1,5% отн.

ГСО 10540-2014 (CO2//N2)

Диоксид углерода (СОг), от 0 до 5%

азот

О.ч., сорт 2 по ГОСТ

9293-74

2,5% ±5% отн.

4,75% ± 5% отн.

±1,5% отн.

ГСО 10540-2014 (CO2//N2)

Пропан (СзНв), от 0 до 100% НКПР (от 0 до 1,7%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,85% ±7% отн.

±2% отн.

ГСО 10540-2014 (СзЫв/Игили СзНз/воздух)

1,62% ± 5% отн.

±1,5% отн.

Пропан (СзНв), от 0 до 7000 мг/м3 (от 0 до 0,38%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

16 10-3%± 5% отн.

±2,5% отн.

ГСО 10540-2014 (СзНв/Игили СзНз/воздух)

0.19%± 5% отн.

0,35% ± 5% отн.

±2,0% отн.

Метан (СН4), от 0 до 10000 мг/м3 (от 0 до 1,5%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

40 10’3% ±5% отн.

±2,5 % отн.

ГСО 10540-2014 (СНд/Ыгили СНд/воздух)

0.75%

± 5% отн.

±2,0 % отн.

1,4% ±5% отн.

±1,5 % отн.

Метан (СН4), от 0 до 100%

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

2% ± 5% отн.

±1,5% отн.

ГСО 10540-2014 (СНд/^или СН4/воздух)

50% ±5% отн.

±0,8% отн.

ГСО 10540-2014

(СНд/Ыгили СНд/воздух)

95% ± 5% отн.

±0,2% отн.

ГСО 10540-2014 (СН^или СНд/воздух)

Метан (СНд), от 0 до 100% НКПР (от Одо 4,4%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

2,2% ± 5% отн.

4,2% ±5% отн.

±1,5% отн.

ГСО 10540-2014

(СНд/Ыгили СНч/воздух)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Hon определя щ

шнальное значение объемной доли емого компонента в газовой смеси (ГС), зеделы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Этан (СгНв), от 0 до 100% НКПР (от 0 до 2,4%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

1,2% ±7%отн.

2,3% ±7%оотн.

±1,5% отн.

ГСО 10540-2014 (СНд/Игили СНд/воздух)

Этан (СгНв), от 0 до 7000 мг/м(от 0 до 0,56%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

22 10’3% ±10% отн.

±2,5% отн.

ГСО 10540-2014 (СНд/Игили СНд/воздух)

0,28% ± 7% отн.

0,52% ± 7% отн.

±2% отн.

н-Бутан (С4Н10), от 0 до 100% НКПР (от 0 до 1,4%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,7 ± 7% отн.

±2% отн.

ГСО 10540-2014 (СН^Ыгили СНд/воздух)

1,26 ±7% отн.

±1,5% отн.

н-Бутан (С4Н10), от 0 до 7000 мг/м3(от 0 до 0,29%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

11 10’3% ±10% отн.

±2,5% отн.

ГСО 10540-2014

(СНд/ЫгИли СНд/воздух)

0,145% ±7% отн.

0,26% ±7% отн.

±2% отн.

Изобутан (i-C<Hio), от 0 до 100% НКПР (от 0 до 1,3%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,65 ±7% отн.

±4% отн.

ГСО 10540-2014 (i-C4H10/N2)

1,17 ±7% отн.

±3%отн.

Изобутан (ЬСиНю), от 0 до 7000 мг/м3 (от 0 до 0,29%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

11 10’3% ±10% отн.

ГСО 10540-2014 (СН^или СНд/воздух)

0,145% ±7% отн.

0,26% ±7% отн.

±2% отн.

Пентан (С5Н12), от 0 до 100% НКПР (от 0 до 1,1%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,55 ± 7% отн.

0,99 ±7% отн.

±2% отн.

ГСО 10540-2014 (СН^гИЛИ СН^воздух)

Пентан (С5Н12), от 0 до 7000 мг/м3 (от 0 до 0,23%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

9 10‘3% ±10% отн.

±2,5% отн.

ГСО 10540-2014 (СНд/ЫгИЛИ СНд/воздух)

0,115% ±7% отн.

0,21% ± 7% отн.

±2% отн.

Пропилен (СзНб), от 0 до 100% НКПР (от 0 до 2,0%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

1,0 ±7% отн.

±2% отн.

ГСО 10540-2014 (СзНеЛЧг)

1,8 ± 7% отн.

±1,5% отн.

Пропилен (СзНв), от 0 до 15000 мг/м3 (от 0 до

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

Определяемый компонент, диапазон измерений объемной доли определяемого компонента 0,86%)

Но» определи ш

шнальное значение объемной доли емого компонента в газовой смеси (ГС), >еделы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

15 10’3% ±10% отн.

±2,5% отн.

ГСО 10540-2014 (СНзОН/Ы2 или СНзОН/воздух)

0,43 ±7% отн.

0,8 ± 7% отн.

±2% отн.

Метанол (СНзОН), от 0 до 50% НКПР (от 0 до 3%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

1,5% ± 5% отн.

2,85% ± 5% отн.

±2,5% отн.

ГСО 10540-2014 (СНзОН/N2 или СНзОН/воздух)

Метанол (СНзОН), от 0 до 3500 мг/м3 (от 0 до 0,26%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

20 10'3% ±10% отн.

±7% отн.

ГСО 10540-2014 (СНзОН/Ы2 или СНзОН/воздух)

0,13± 7% отн.

0,24± 7% отн.

±5% отн

Метанол (СНзОН), от 0 до 10000 мг/м3 (от 0 до 0,75%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,13 ±7% отн.

0,38 ±7% отн.

0,7 ±7% отн.

±5% отн.

ГСО 10540-2014 (СНзОН/N2 или СНзОН/воздух)

Толуол (метилбензол, С7Н»), от 0 до 50% НКПР (от 0 до 0,5%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,25% ±7% отн.

0,47% ± 7% отн.

±2% отн.

ГСО 10540-2014 (СтНз/Ыгили С7Н«/воздух)

Толуол (метилбензол, С7Н8), от 0 до 8000 мг/м(от 0 до 0,209%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

7 10‘3% ±10% отн.

±3%отн.

ГСО 10540-2014 (С7Нз^2ИЛИ С7Нз/воздух)

0,11 ± 7% отн.

0,19 ±7% отн.

±2% отн.

Этиленоксид (С2Н4О), от 0 до 50% НКПР (от 0 до 1,3%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,65% ±7% отн.

±5% отн.

ГСО 10540-2014 (C2H4O/N2)

1,2% ±7% отн.

±2,5% отн.

ГСО 10535-2014 (С2Н4О /N2 ИЛИ С2Н4О /воздух)

Этиленоксид (С2Н4О), от 0 до 10000 мг/м3 (от 0 до 0,55%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

15 10’3% ±10% отн.

±7% отн.

ГСО 10540-2014 (С2Н4О /N2 ИЛИ С2Н4О /воздух)

0,28 ± 7% отн.

0,51 ± 7% отн.

±5% отн.

н-Гексан (СвНи), от 0 до 100% НКПР (от 0 до 1%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,5 ± 7% отн.

0,9 ±7% отн.

±2% отн.

ГСО 10540-2014 (СНд/Игили СНд/воздух)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Hoi определи П|

Финальное значение объемной доли гемого компонента в газовой смеси (ГС), ределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

н-Гексан (СбНи),

от 0 до 8000 мг/м3 (от 0 до

0,22%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

7,5 10'3% ±10%отн.

±2,5 % отн.

ГСО 10540-2014 (СН^гили СНд/воздух)

0,11%

± 7% отн.

0,2% ±7% отн.

Бензол (СбНб), от 0 до 100% НКПР (от 0 до 1,2%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,6 ±7% отн.

±2% отн.

ГСО 10540-2014 (сда2)

1,08 ±7% отн.

±1,5% отн.

Бензол (СбНб), от 0 до 8000 мг/м(от 0 до 0,25%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

8,5 10'3% ±10% отн.

±3 %отн.

ГСО 10540-2014 (CWN2)

0,125 ±7% отн.

0,22 ±7% отн.

±2% отн.

Ацетон ((СНз)гСО), от 0 до 50% НКПР (от 0 до 1,25%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,63% ±7% отн.

±1,5 % отн.

ГСО 10534-2014 ((СНзЪСО/Ыгили (СНз)гСО /воздух)

1,19% ± 7% отн.

±1,0 % отн.

Ацетон ((СНз)гСО), от 0 до 13000 мг/м3 (от 0 до 0,54%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

11 10-3% ±10% отн.

±2,5% отн.

ГСО 10534-2014 ((СНз^СО/Ыгили (СНзЪСО /воздух)

0,27 ± 7% отн.

0,51 ±7% отн.

±1,5% отн.

Этилен (С2Н4), от 0 до 100% НКПР (от 0 до 2,3%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

1,15 ±7% отн.

2,1 ±7% отн.

±1,5% отн.

ГСО 10540-2014 (C2HVN2)

Этилен (С2Н4), от 0 до 6000 мг/м3 (от 0 до 0,51%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

25 10’3% ±10% отн.

±2,5% отн.

ГСО 10540-2014 (СзНц/Ыгили CgHig/воздух)

0,25 ± 7% отн.

0,48 ±7% отн.

±2 % отн.

н-Октан (CgHig), от 0 до 50% НКПР (от 0 до 0,4%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,2 ± 7% отн.

0,37 ±7% отн.

±2% отн.

ГСО 10540-2014 (CgHie/N2 или CgHig/воздух)

н-Октан (CgHis), от 0 до 8000 мг/м3 (от 0 до 0,17%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

5,8 Ю'^/о ±7% отн.

±3% отн.

ГСО 10540-2014 (CgHig/N2 или CgHig/воздух)

0,085 ±7% отн.

±2,5% отн.

0,15 (7122 мг/м3) ± 7% отн.

±2% отн.

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Hoi определи П|

Финальное значение объемной доли гемого компонента в газовой смеси (ГС), редели допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Этанол (С2Н5ОН), от 0 до 50% НКПР (от 0 до 1,55)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,775% ± 10%отн.

± 1,5% отн.

ГСО 10534-2014 (С2Н5ОН/N2 или С2Н5ОН / воздух)

1,4% ±7% отн.

± 1%отн.

Этанол (С2Н5ОН) от 0 до 13000 мг/м3 (от 0 до 0,68%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

1,4 Ю'^/о ±7%отн.

±2,5 % отн.

ГСО 10534-2014 (С2Н5ОН/N2 или С2Н5ОН / воздух)

0,34 ± 7% отн.

0,62 ±7% отн.

±1,5 % отн.

Метил-третбутиловый эфир (МТБЭ, СНзСО(СНЗ)з), от 0 до 50%НКПР (отОдо0,7%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,35% ± 10%отн.

0,67% ± 5% отн.

± 2% отн.

ГСО 10540-2014 (CjHsW

н-Гексан (СбНм), от 0 до 100% НКПР (от 0 до 1%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,5 ± 7% отн.

0,9 ±7% отн.

±2% отн.

ГСО 10540-2014 (СДО^или СНд/воздух)

н-Гексан (СвНм), от 0 до 8000 мг/м3 (от 0 до 0.22%)

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

7,5 10’3% ±10% отн.

±2,5 % отн.

ГСО 10540-2014 (СДП^ИЛИ СНд/воздух)

0,11% ±7% отн.

0,2% ±7% отн.

н-Гептан (С7Н16), от 0 до 100%НКПР (отОдо 0,85%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

0,425% ± 7% отн.

0,8% ±7% отн.

±2% отн.

ГСО 10540-2014 (C7H16/N2)

н-Гептан (С7Н16), от 0 до 6500 мг/м3 (от 0 до 0,08%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

6,5 Ю’3% ±10% отн.

±3%отн.

ГСО 10540-2014 (C7H16/N2 или С7Н16/ВОЗДУХ)

0,04 ±7% отн.

0,074 ±7% отн.

± 2,5% отн.

Нонан (С9Н20), от 0 до 50% НКПР (отОдо0,35%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,175% ± 10% отн.

0,315% ± 10% отн.

±2% отн.

ГСО 10540-2014 (C3HS/N2 или СзН«/воздух)

Декан (С10Н22), от 0 до 50%НКПР (отОдо 0,35%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,175% ± 10% отн.

0,315% ± 10% отн.

±2% отн.

ГСО 10540-2014 (СзНв/ЫгИли СзНв/воздух)

Стирол (СвН»), от 0 до 100%НКПР (отОдо 1,1%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,55% ± 10% отн.

0,99% ± 10% отн.

±2% отн.

ГСО 10540-2014 (C3H8/N2 или СзН^/воздух)

Этилацетат (СН3СООСН2СН3), от 0 до

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

Определяемый компонент, диапазон измерений объемной доли определяемого компонента 50% НКПР (от 0 до 1,1%)

Но» определи ЕЛ

Финальное значение объемной доли юмого компонента в газовой смеси (ГС), эеделы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

0,55% ± 10%отн.

1,0% ± 10% отн.

± 1,5% отн.

ГСО 10534-2014 (C4H1O1/N2 или С4Н1О2/ВОЗДУХ)

Этилацетат (СН3СООСН2СН3), от 0 до 18 000 мг/м(от 0 до 0,5%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

7,5 10'3% ±5% отн.

± 2,5% отн.

ГСО 10534-2014 (C3Hg/N2)

0,25,0% ± 10% отн.

0,45,0% ± 10% отн.

± 1,5% НКПР

Топливо дизельное по ГОСТ 305-2013 от Одо 50% НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,43,0% ± 5% отн.

0,8% ± 5% отн.

±2% НКПР

ГСО 10540-2014 (СзНв/Иг или СзН«/воздух)

Топливо дизельное по ГОСТ 305-2013 от 0 до 15000 мг/м3 (по пропану)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

6,9 10’3% ±5% отн.

± 2,5 % отн.

ГСО 10540-2014 (СзНв/Ыг или СзНв/воздух)

0,18% ±5% отн.

0,34% ± 5% отн.

±2%отн.

Керосин по ГОСТ Р 52050-2006 от Одо 50% НКПР (по пропану)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,43,0% ±5% отн.

0,8% ± 5% отн.

±2% НКПР

ГСО 10540-2014 (СзНв/Ыг или СзНв/воздух)

Керосин по ГОСТ Р 52050-2006 от 0 до 9000 мг/м3 (по пропану)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

1,1 Ю'^/о ±5% отн.

± 2,5 % отн.

ГСО 10540-2014 (C3H8/N2 или СзН«/воздух)

0,18% ±5% отн.

0,34% ±5% отн.

±2%отн.

Бензин авиационный по ГОСТ 1012-72 от 0 до 50% НКПР (по пропану

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,43,0% ± 10% отн.

0,76% ± 10% отн.

±2% НКПР

ГСО 10540-2014 (СзНз/Игили СзНз/воздух)

Бензин авиационный по ГОСТ 1012-72 от 0 до 7000 мг/м3 (по пропану)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

1,3 Ю'^/о ±5% отн.

± 2,5 % отн.

ГСО 10540-2014 (СзНз/Ыгили СзНв/воздух)

0,18% ±5% отн.

0,34% ± 5% отн.

±2% НКПР

Бензин неэтилированный по ГОСТ Р 51866-2002 от 0 до 50% НКПР (по пропану

ПНГ-воздух

Марка Б по ТУ 6-21-5-85

0,43,0% ±5% отн.

0,8% ±5% отн.

±2% НКПР

ГСО 10540-2014 (СзНз/ЫгИЛи СзНз/воздух)

Бензин неэтилированный по ГОСТ Р 51866-2002 7000 мг/м3 (по пропану)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

1,3 10w2% ±5% отн.

± 2,5 % отн.

ГСО 10540-2014 (СзНв/Ыгили СзНз/воздух)

0,18% ±5% отн.

0,34% ±5% отн.

±2% НКПР

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Нот определи П]

Финальное значение объемной доли гемого компонента в газовой смеси (ГС), редели допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

1-бутен(СдН8) от 0 до 50 % НКПР (от 0 до 0,8 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,4% ± 10%отн.

0,76% ± 5% отн.

±2% отн.

ГСО 10540-2014 (СД^Ыгили СдНв/воздух)

ЬбутенССДЬ) от 0 до 50 % НКПР от 0 до 8 000 мг/м(от 0 до 0,34%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

1,1 Ю’^/о ±5%отн.

± 2,5% отн.

ГСО 10540-2014

(СДЬ/Ыгили СДЬ/воздух)

0,17% ± 10% отн.

0,31%± 10% отн.

± 2% отн.

ГСО 10540-2014 (СДЬ/Ыг)

Циклопентан (СзНю) от 0 до 50 % НКПР (от 0 до 0,7 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,35% ± 10%отн.

0,63% ± 10% отн.

±5% отн.

ГСО 10540-2014 (C5H10/N2 или С5Н10/ВОЗДУХ)

Циклопентан (С5Н10) от 0 до 50 % НКПР от 0 до 9 000 мг/м3 (от 0 до 0,31%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

9 10'3% ±10% отн.

± 10% отн.

ГСО 10540-2014 (С^Ню/Игили С5Н10/ВОЗДУХ)

0,15% ± 10% отн.

0,29% ± 7% отн.

± 5% отн.

Циклогексан (СбНи) от 0 до 50 % НКПР) (от 0 до 0,6 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,3% ± 10% отн.

0,54% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (C6H12/N2 или СбН12/воздух)

Циклогексан (СбНп), от 0 до 9 000 мг/м(от 0 до 0,26%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

8 10'3% ±5% отн.

±5% отн.

ГСО 10540-2014 (C6H12/N2 или СбН12/вОЗДух))

0,13% ± 10% отн.

0,24% ± 5% отн.

±5% отн.

Изобутилен (i-CJig) от 0 до 50 % НКПР (от 0 до 0,8 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,4% ± 10% отн.

0,72% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (ьСдНв/Иг или i-СдНв/воздух)

Изобутилен (ьСДЬ) от 0 до 50 % НКПР (от 0 до 8 000 мг/м3 (от 0 до 0,34%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

1,1 Ю-^/о ±5% отн.

± 7% отн.

ГСО 10540-2014 (i-C4H82/N2 или i-СДЬ/воздух)

0,17% ± 10% отн.

0,31%± 10% отн.

± 5% отн.

ГСО 10540-2014 (i-C4WN2)

Изопрен (С5Н8) от 0 до 50 % НКПР (от 0 до 0,85 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,43% ± 10% отн.

0,77% ± 10% отн.

±5% отн.

ГСО 10540-2014 (СбНв/Игили CsHs/воздух)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Hoi определи П|

Финальное значение объемной доли гемого компонента в газовой смеси (ГС), редели допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГСКаЗ

ГС №4

Изопрен (CsHg) от 0 до 50 % НКПР (от 0 до 8 000 мг/м3 (от 0 до 0,28%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

9 10'3% ±10% отн.

± 10% отн.

ГСО 10540-2014 (C5H8/N2 или СбНв/воздух)

0,14% ± 10% отн.

0,26% ± 5% отн.

±5% отн.

ГСО 10540-2014 (CjHg/Nz)

Этилбензол (CgHio) от 0 до 50 % НКПР НКПР от 0 до 8 000 мг/м3 (от 0 до 0,18%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

6 10‘3% ±10% отн.

±3%отн.

ГСО 10540-2014 (C3H8/N2 или СзНв/воздух)

0,09% ± 10% отн.

± 2,5% отн.

0,17% ± 10% отн.

±2% отн.

ГСО 10540-2014 (C3WN2)

Бутилацетат (СбНиОг) от 0 до 10 000 мг/м3 (от 0 до 0,2%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

5,7 10-3% ±10% отн.

± 2,5% отн.

ГСО 10534-2014 (C6H12O2/N2 или СбНпОг/воздух)

0,1% ± 10% отн.

0,18%± 10% отн.

± 1,5% отн.

1,3-бугадиен (дивинил) (С4Н6) от 0 до 100 % НКПР (от 0 до 1,4 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,7% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (СдНб/Ыгили СдНв/воздух)

1,3 %± 10% отн

± 2,5% отн.

1,3-бутадиен (дивинил) (СдНб) от 0 до 8 000 мг/м(от 0 до 0,62%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

1,2,7 Ю’^/о ±10% отн.

± 7% отн.

ГСО 10540-2014 (СдНб/Ыгили СдНб/воздух)

0,31% ± 10% отн.

0,55 %±

10% отн

± 5% отн.

1-гексен (CeHu) от 0 до 50 % НКПР (от 0 до 0,6%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,3% ± 10% отн.

0,54% ± 10% отн.

± 5% отн.

ГСО 10540-2014 (C6H12/N2 или СбН12/В03ДУХ)

1-гексен (СбНи) от 0 до

9 000 мг/м3 (от 0 до 0,26%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

7,5 10’3% ±10% отн.

± 10% отн.

ГСО 10540-2014 (C6H12/N2 или СбН12/вОЗДУХ)

0,13% ± 10% отн.

0,24% ± 7% отн.

± 5% отн.

ГСО 10540-2014

(C6H12/N2)

1-бутанол (С4Н9ОН) ) от 0 до 5 500 мг/м3 (от 0 до 0,18%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

9 10-3% ±10% отн.

0,09% ± 10% отн.

± 2,5% отн.

ГСО 10540-2014 (С4Н9ОН /N2 или С4Н9ОН /воздух)

0,16% ± 10% отн.

± 1,5% отн.

Циклопропан (СзНб) от 0 до 50 % НКПР (от 0 до 1,2 %)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,6% ± 10% отн.

±2% отн.

ГСО 10540-2014 (СзНб /N2 или СзНб/воздух)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Нот определи П1

Финальное значение объемной доли юмого компонента в газовой смеси (ГС), ределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

1,14% ± 10% отн.

± 1,5% отн.

ГСО 10540-2014

(СзНб/Ы2)

Циклопропан (СзНб) от 0 до 50 % НКПР от 0 до 9 000 мг/м3 (от 0 до 0,51%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

1,5 Ю’^/о ±10% огн.

± 2,5% отн.

ГСО 10540-2014 (СзНб/МгИли СзНб/воздух)

0,25% ± 5% отн.

0,48% ± 5% отн.

± 1,5% отн.

ГСО 10540-2014 (C3H6/N2)

Диэтиловый эфир (С4Н10О) от 0 до 50 % НКПР (от 0 до 0,85 % )

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,43% ± 10%отн.

0,8 ± 5% отн.

± 1,5% отн.

ГСО 10534-2014 (С4Н10О /N2 или С4Н10О /воздух)

ДИЭТИЛОВЫЙ Эфир (С4Н10О)

от 0 до 11000 мг/м3 (от 0 до 0,36%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

9 10-3% ±10% отн.

± 2,5% отн.

ГСО 10534-2014 (С4Н10О /N2 или С4Н10О /воздух)

0,18% ± 10% отн.

0,33% ± 7% отн.

± 1,5% отн.

ГСО 10534-2014 (C4H10O/N2)

Пропиленоксид (СзНбО) от 0 до 50 % НКПР (от 0 до 0,95%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,48% ± 10% отн.

0,85% ± 10% отн.

± 1,5% отн.

ГСО 10534-2014 (СзНбО /N2 или СзНбО /воздух)

Пропиленоксид (СзНбО) от 0 до 50 % НКПР от 0 до 10 000 мг/м3 (от 0 до 0,41%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

1,1 10-2% ±10% отн.

± 2,5% отн.

ГСО 10534-2014 (СзНбО /N2 или СзНбО /воздух)

0,25% ± 10% отн.

0,37% ± 10% отн.

± 1,5% отн.

2-метил-2-пропанол (С4Н10О) от 0 до 50 % НКПР (от 0 до 0,9 % )

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,45% ± 10% отн.

0,81% ± 10% отн.

± 1,5% отн.

ГСО 10534-2014 (С4Н10О /N2 или С4Н10О /воздух)

2-метил-2-пропанол

(С4Н10О) от 0 до 12 000 мг/м3 (от 0 до 0,39%)

ПНГ-воздух

Марка Б по ТУ 6-21-

5-85

9 10’3% ±10% отн.

± 2,5% отн.

0,2% ± 10% отн.

0,35% ± 10% отн.

± 1,5% отн.

ГСО 10534-2014 (С4Н10О /N2 или С4Н10О /воздух)

2-бутанон (Метилэтилкетон) (СбНвО) от 0 до 50 % НКПР (от 0 до 0,9%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,45% ± 10% отн.

0,81% ± 10% отн.

± 1,5% отн.

ГСО 10534-2014 (СбН«О /N2 или СЩзО /воздух)

2-буганон (Метилэтилкетон) (СдНвО) от 0 до 12 000 мг/м3 (от 0 до 0,33%)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

1 10-2% ±10% отн.

± 2,5% отн.

ГСО 10534-2014 (СдНзО /N2 или СДЬО /воздух)

0,17% ± 10% отн.

0,29% ± 10% отн.

± 1,5% отн.

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Hoi определи П|

Финальное значение объемной доли гемого компонента в газовой смеси (ГС), редели допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Пары нефтепродуктов5) от 0 до 50 % НКПР (по пропану)

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

0,43,0% ±5%отн.

0,8% ±5% отн.

± 2% НКПР

ГСО 10540-2014 (СзНв/Ыг)

Пары нефтепродуктов5) от 0 до 9000 мг/м3

(по пропану)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

1,1 10_2% ±5% отн.

± 2,5 % отн.

ГСО 10540-2014

(C3H«/N2)

0,18% ±5% отн.

0,34% ± 5% отн.

±2%отн.

Сумма углеводородов С2-С105) от 0 до 50 % НКПР (по пропану)

от 0 до 50 % НКПР

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,43,0% ± 5% отн.

0,8% ±5% отн.

±2% НКПР

ГСО 10540-2014 (СзНв/Ыг)

Сумма углеводородов5) С2-С105 (по пропану) от 0 до 50 % НКПР от 0 до 9000 мг/м3

ПНГ-воздух

-

Марка Б по ТУ 6-21-

5-85

1,1 Ю’^/о ±5% отн.

± 2,5 % отн.

ГСО 10540-2014

(СзНа/Ыг)

0,18% ±5% отн.

0,34% ±5% отн.

±2%отн.

Сумма углеводородов С1-С10 (по метану) от 0 до 50 % НКПР5)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

2,2% ± 5% отн.

4,2% ± 5% отн.

±1,5% отн.

ГСО 10540-2014 (C3H8/N2)

Сумма углеводородов5 С1-

С10) от 0 до 7000 мг/м3 (по метану)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

4 Ю'^/о ±5% отн.

± 2,5 % отн.

ГСО 10540-2014 (CjHg/Nz)

0,52% ± 5% отн.

0,95% ±5% отн.

±2%отн.

Нефть, от 0 до 50 % НКПР (по пропану)5)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

0,43,0% ± 5% отн.

0,8% ±5% отн.

± 2% НКПР

ГСО 10540-2014 (СзНз/Ыг)

Нефть, от 0 до 9000 мг/м3

(по пропану)5)

ПНГ-воздух

-

Марка Б по ТУ 6-21-5-85

1,1 Ю’^/о ±5% отн.

± 2,5 % отн.

ГСО 10540-2014

(СзНз/Ыг)

0,18% ±5% отн.

0,34% ±5% отн.

± 2 % отн.

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1 1 ГС№2    | ГС№3   | ГС№4

Примечания:

  • 1) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации (мг/м3), % НКПР, в единицах объемной доли (млн*1). Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, и наоборот, выполняется автоматически для условий 20 °C и 760 мм рт. ст. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн"1, в значения НКПР горючих газов - в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 2) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.

  • 3) ГГС (мод. ГТС-Р, ГГС-Т, ГТС-К, ГГС-ОЗ-ОЗ, ГГС-К) - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнений ГТС-Р, ГГС-Т, ГГС-К, ГГС-ОЗ-ОЗ и ГГС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте со стандартными образцами газовых смесей в баллонах под давлением и источниками микропотоков.

Газ-разбавитель для ГГС в соответствии с указанной в таблице ГС № 1 (если не указано иное).

  • 4) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

  • 5) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

  • 6) Для модификаций приборов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице, для соответствующего определяемого компонента, но не превышающей ее:

  • - для которых указаны 3 точки проверки - в качестве ГС № 2 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 3- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %;

  • - для которых указаны 4 точки проверки - в качестве ГС № 3 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 4- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента.

При этом пределы допускаемого отклонения указываются в соответствии с описанием типа ГСО, приведенного в таблице.

Таблица А.З - Характеристики ГС, используемых при поверке газоанализаторов с фотоионизационными датчиками

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номш определи (ГС), ш

гальное значение объемной доли юмого компонента в газовой смеси эеделы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Бензол (СбНб), от 0 до 7 млн"1

ПНГ-воздух

-

-

-

Марка А по ТУ 6-21-5-85

0,9 млн"1 ±3%отн.

3,5 млн"1 ±3%отн

6,8 млн"1 ± 3%отн

±7% отн.

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (СвНб /N2)

Бензол (СвНб), от 0 до 20 млн*1

ПНГ-воздух

-

-

-

-

Марка А по ТУ 6-21-5-85

4,7 млн"1 ±

5%отн

10 млн"1 ± 5%отн

19 млн"1 ± 5% отн

±7% отн.

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (СбНб/Ы2)

Бензол (СбНб), от 0 до 100 млн"1

ПНГ-воздух

-

-

-

-

Марка А по ТУ 6-21-5-85

10 МЛН"1 ± 5%отн

50 млн"1 ± 5% отн

95 млн"1 ± 5% отн

±7% отн.

ГГС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (СвНб/И2)

Изобутилен (2-Метилпропен) [ьСдНв] от 0 до 20 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 МЛН"1 ± 3%отн

10 млн"1 ±3%отн

19 млн"1 ±3%отн

±7% отн.

ГТС (мод. ГТС-Р, ГГС-К, ГТС-03-03) с ГСО 10540-2014 (i-C4H8/N2)

Изобутилен (2-Метилпропен) [i-CJlg] от 0 до 200 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±3%отн

100 млн" *±3% отн

190 млн* >±3% отн

±7% отн.

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (i-C4Hg/N2)

Изобутилен (2-Метилпропен) [ЬСдНв] от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

50 млн"1 ±

3%отн

1000 млн"^ 3%отн

1900

МЛН"^

3%отн

±7% отн.

ГТС (мод. ГТС-Р, ГГС-К, ГТС-03-03) с ГСО 10540-гО 14 (i-C4Hs/N2)

Изобутилен (2-Метилпропен) [ьСдНв] от 0 до 10000 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн"1 ±3%отн

5000 млн"’± 3%отн

9500 млн"*± 3%отн

±7% отн.

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 б-СдНв/Иг)

о-ксилол (диметилбензол) [СбНХСНзЫ отО до 10 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 МЛН"^ 3%отн

5 млн"*± 3%отн

9,5 млн"1 ±3%отн

±7% отн.

ГТС (мод. ГТС-Т, ГТС-К) с ИМ СбЩСНз^ИМ-ГП-ЗО-М

о-ксилол (диметилбензол) [СбЩСНзЫ от 0 до 100 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±

3%отн

50 млн"1 ± 3% отн

95 млн"1 ±3%отн

±7% отн.

ГТС (мод. ГТС-Т, ГГС-К) с ИМ СбН4(СН3)2 ИМЗО-М

Нафталин (СюН8), от 0 до 7 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 МЛН"1 ±3%отн

3,5 млн"1 ± 3% отн

6,5 млн"1

±3%отн

±7% отн.

ГГС (мод. ГТС-Т, ГГС-К) с ИМ С1оН8ИМ-ГП-97-М

н-Гексан (СбНн), от 0 до 150 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±3%отн

75 млн"1 ± 3%отн

140 млн" *±3%

отн

±7% отн.

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-гО 14 (СбНц/Иг)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номш определ! (ГС), it

гальное значение объемной доли гемого компонента в газовой смеси ределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

н-Бутан (С4Н10), от 0 до 700 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±3%отн

350 млн"

1 ± 3%

отн

650 млн"

1 ± 3%

отн

±7% отн.

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (C4H10/N2)

Изобутан (i-CJlio), от 0 до

130 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±3%отн

65 млн"1 ±3%отн

120 млн"

1 ± 3%

отн

±7% отн.

ГГС (мод. ГТС-Р, ГГС-К, ГГС-03-03) с ГСО 10540-2014 (i-C4Hio/N2)

Пентан (С5Н12), от 0 до 150 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±3%отн

75 млн"1 ±3%отн

140 млн*

1 ±3%

отн

±7% отн.

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 ( C5H12/N2)

Пропилен (СзНб), от 0 до 200 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±3%отн

100 млн*

1 ±3%

отн

190 млн*

1 ±3%

отн

±7% отн.

ГТС (мод. ГТС-Р, ГГС-К, ГТС-03-03) с ГСО 10540-2014 (C3H«/N2)

Этиленоксид (С2Н4О), от 0 до 30 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1 ±3%отн

15 млн"1 ±3%отн

28 млн"1 ±3%отн

±7% отн.

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10534-гО 14 (C2H4O/N2)

Ацетон ((СНз)гСО), от 0 до 200 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±3%

100 млн"

*±3%

190 млн"

*±3%

±7% отн

ГГС (мод. ГГС-Р, ГТС-К, ГТС-03-03) с ГСО 10534-гО 14 ((СНзЪСО/Ыг)

Этилен (С2Н4), от 0 до 180 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±3%

90 млн"1

±3%

170 млн"

1 ±3%

±7% отн

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10544-гО 14 (C2H4/N2)

Октан (CeHig), от 0 до 400 МЛН"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±3%

200 млн*

1 ±3%

380 млн

1 ±3%

±7% отн

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (СвНи/Ыг)

Фенол (СбНбОН), от 0 до 1,5 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,05 млн"1

±5%

0,75 млН" 1

±5%

1,4 млн1

±5%

±7% отн

ГГС (мод. ГТС-Т, ГТС-К) с ИМ СбН5ОН ИМ-ГП-89-М

Фенол (CeHsOH), от 0 до

15 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 млн"1 ±3%

7,5 млн"1

±3%

14 млн1 ±3%

±7% отн

ГТС (мод. ГГС-Т, ГТС-К) с ИМ СбН5ОН ИМ-ГП-89-М

Фенол (CeHsOH), от 0 до

150 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

20 млн"1

±3%

75 млн"1 ±3%

140 млн

1

±3%

±7% отн

ГТС (мод. ГТС-Т, ГТС-К) с ИМ CeHjOH ИМ-ГП-89-М

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номиг определи (ГС), ш

гальное значение объемной доли юмого компонента в газовой смеси эеделы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

н-Гептан (С7Н16), от 0 до 400 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

200 млн"

1 ±3%

380 млн"

1 ±3%

±7%отн

ГГС (мод. ГГС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (C7H16/N2)

Бензин автомобильный (по изобутилену), от 0 до 2000 МЛН'1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

5 млн"1 ±3%

500 млн" *±3%

900 млн"

1 ±3%

±7% отн

ГГС (мод. ГТС-Р, ГГС-К, ГТС-03-03) с ГСО 10540-2014 (i-C4Hs/N2)

Топливо дизельное (по изобутилену), от 0 до 2000 МЛН"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

1000

МЛН"1 ±3%

1900

МЛН"1 ±3%

±7%отн

ГГС (мод. ГГС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 а-СдНц/Ыг)

Керосин (по изобутилену), от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

1000 МЛН"±3%

1900 МЛН"±3%

±7%отн

ГГС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (i-C4Hg/N2)

Уайт-спирит (по изобутилену), от 0 до 2000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1 ±3%

1000

МЛН"1 ±3%

1900 МЛН"±3%

±7%отн

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (i-C4He/N2)

п-бутанол (С4Н9ОН), от 0 до 7 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 млн"1 ±3%

3,5 млн"1 ±3%

6,7 млн"1

±3%

±7%отн

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (C4H<»OH/N2)

Этилбензол (СвНю), от 0 до 1 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,01 млн"1

±3%

0,5 млн"1

±3%

0,95 МЛН"1

±3%

±7%отн

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-гО 14 (C8Hio/N2)

Этилбензол (CgHio), от 0 до 100 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 МЛН"1 ±3%

50 млн"1

±3%

95 млн"1

±3%

±7% отн

ГТС (мод. ГТС-Р, ГГС-К, ГТС-03-03) с ГСО 10540-2014 (CiiHio/N2)

Этилбензол (CgHio), от 0 до 1000 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн"1 ±3%

500 млн"

1 ±3%

950 млн"

1 ±3%

±7%отн

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (C8Hio/N2)

Стирол (СвНв), от 0 до 5 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1 ±3%

2,5 млН"1

±3%

4,7 млн"1

±3%

±7% отн

ГТС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-гО 14 (CgH«/N2)

Стирол (СвНв), от 0 до 50 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1

±3%

25 млн"1

±3%

47 млн"1

±3%

±7% отн

ГГС (мод. ГТС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-гО 14 (CgHg/Nj)

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

Стирол (CgHe), от 0 до 500млн"*

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн"1 ±3%

250 млн* *±3%

450 млн*

1 ±3%

±7%отн

ГТС (мод. ГГС-Р, ГТС-К, ГТС-03-03) с ГСО 10540-2014 (СцНц/Ыг)

Винилхлорид (C2H3CI), от 0 до 3 млн*1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн"1

±3%

1,5 млн"1

±3%

2,8 млн*1 ±3%

±7%отн

ГГС (мод. ГГС-Р, ГГС-К, ГТС-03-03) с ГСО 10549-2014 (C2H3CI/N2)

Винилхлорид (СгНзС1),от 0 до 30 млн’1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

4 млн"1

±3%

15 млн"1

±3%

28 млн"1

±3%

±7%отн

ГГС (мод. ГТС-P, ГТС-К, ГТС-03-03) с ГСО 10549-2014 (C2H3CI/N2)

Винилхлорид (C2H3CI), от 0 до 300 млн’1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн’1 ±3%

150 млн*

1 ±3%

280 млн*

1 ±3%

±7%отн

ГТС (мод. ГГС-Р, ГТС-К, ГТС-03-03) с ГСО 10549-2014 (C2H3CI)

н-Пропилацетат (С5Н10О2), от Одо 5 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

2 млн"1 ±3%

2,5 млн"1

±3%

4,8 млн’1

±3%

±7%отн

ГТС (мод. ГТС-Т, ГТС-К) с ИМ С5Н10О2 ИМ-ВРЗ-7-М

н-Пропилацетат (С5Н10О2), от 0 до 50 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

5 млн*1 ±3%

25 млн*1 ±3%

48 млн"1 ±3%

±7%отн

ГГС (мод. ГТС-Т, ГТС-К) с ИМ С5Н10О2ИМ-ВРЗ-7-М

Эпихлоргидрин Эпихлоргидрин (СзНзСЮ), от 0 до Юмлн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млН’1

±3%

5 млн"1 ±3%

9,5 млн"1

±3%

±7%отн

ГГС (мод. ГТС-Т, ГТС-К) с ИМ-ВРЗ-Ю-М

М,14-диметилацетамид (морфолин) (C4H9NO), от 0 до 5 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,5 млн’1

±3%

2,5 млн"1

±3%

4,8 млн"1

±3%

±7%отн

ГТС (мод. ГГС-Т, ГТС-К) с ИМ C4H9NO ИМ-ВРЗ-13-М

Этанол (С2Н5ОН), от 0 до 20МЛН"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

2 млн*1

±3%

Юмлн*1 ±3%

19 млн"1 ±3%

±7%отн

ГГС (мод. ГГС-Р, ГТС-К, ГТС-03-03) с ГСО 10534-гО 14 (C2H5OH/N2)

Этанол (С2Н5ОН), от 0 до 200 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

Юмлн"1 ±3%

100 млн*

1 ±3%

190 млн"

1 ±3%

±7%отн

ГТС (мод. ГГС-Р, ГТС-К, ГТС-03-03) с ГСО 10534-2014 (CzHeO/Nz)

Этанол (С2Н5ОН), от 0 До 2000 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

100 млн’1 ±3%

1000 млн"±3%

1900 МЛН"±3%

±7%отн

ГТС (мод. ГГС-Р, ГТС-К, ГТС-03-03) с ГСО 10534-2014

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номш определи (ГС), и

шльное значение объемной доли гемого компонента в газовой смеси ределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1

ГС №2

ГС№3

ГС №4

2-аминоэтанол (C2H7NO), от 0 до 5 млн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,2 млн"1

±3%

2,5 млн"1

±3%

4,8 млн"1

±3%

±7% отн

ГТС (мод. ГГС-Р, ГТС-К, ГГС-03-03) с ГСО 10534-2014 (C2H7NO/N2)

Этилмеркаптан (C2H5SH), От 0 до 14 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

7 10-*% ± 5%отн.

13,3 10" ^±5% отн.

±7% отн.

ГГС (мод. ГГС-Р, ГГС-К, ГГС-03-03) с ГСО 10540-2014 (C2H5SH/N2 шш С2Н58Н/воздух)

Диэтиламин (C4H11N), от 0 до Юмлн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

1 млн"1 ±3%

5 млн"1 ±3%

9,5 млн"1

±3%

±7% отн

ГГС (мод. ГГС-Р, ГГС-К, ГГС-03-03) с ГСО 10657-2015 (C4HnN/N2)

Диэтиламин (C4HI1N), от 0 до 100 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

Юмлн*1 ±3%

50 млн"1 ±3%

95 млн"1 ±3%

±7% отн

ГТС (мод. ГТС-Р, ГТС-К, ГТС-ОЗ-ОЗ) с ГСО 10657-2015C4HnN2)

Толуол (С7Н8), от 0 до

Юмлн-1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

2 млн"1 ±3%

5 млн"1 ±3%

9,5 млн"1

±3%

±7% отн

ГГС (мод. ГТС-Р, ГТС-К, ГГС-03-03) с ГСО 10540-2014(C7HsN2)

Толуол (C7Hg), от 0 до 100 млн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

10 млн"1

±3%

50 млн"1

±3%

95 млн"1

±3%

±7% отн

ГГС (мод. ГТС-Р, ГТС-К, ГГС-03-03) с ГСО 10540-2014(C7HgN2)

Моноэтаноламин (C2H7NO), от 0 до 1 МЛН"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,4 млн"1 ±3%

0,95 млн"1 ±3%

±7% отн

ГТС (мод. ГТС-Р, ГТС-К, ГГС-03-03) с ГСО 10534-2014 (C2H7NON2)

Моноэтаноламин (C2H7NO), от 0 до Юмлн"1

ПНГ-воздух

Марка А по ТУ 6-21-5-85

0,4 млн"1

±3%

5,0 млн"1 ±3%

9,5 млн"1 ±3%

±7% отн

ГТС (мод. ГГС-Р, ГГС-К, ГГС-03-03) с ГСО 10534-2014 (C2H7NO N2)

Примечания:

  • 1) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации (мг/мЗ), % НКПР, в единицах объемной доли (млн*1). Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн"1, в единицы массовой концентрации, мг/м3, и наоборот, выполняется автоматически для условий 20 °C и 760 мм рт. ст. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн"1, в значения НКПР горючих газов - в соответствии с ГОСТ Р МЭК 60079-20-1-2011, а для паров нефтепродуктов -в соответствии с национальными стандартами на нефтепродукты конкретного вида.

  • 2) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2016.

  • 3) ГТС (мод. ГТС-Р, ГГС-Т, ГТС-К, ГГС-03-03, ГТС-К) - рабочий эталон 1-го разряда - генератор газовых смесей ГТС ШДЕК.418313.900 ТУ, исполнений ГТС-Р, ГГС-Т, ГТС-К, ГГС-03-03 и ГГС-Т, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15, в комплекте со стандартными образцами газовых смесей в баллонах под давлением и источниками микропотоков. Газ-разбавитель для ГТС в соответствии с указанной в таблице ГС № 1 (если не указано иное).

Определяемый компонент, диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в газовой смеси (ГС), пределы допускаемого отклонения

Погрешность аттестации

Номер по реестру, ГОСТ, ТУ

ГС№1 |ГС№2   | ГС№3 | ГС №4

  • 4) ПНГ - воздух - поверочный нулевой газ - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

  • 5) Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

  • 6) Для модификаций приборов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице, для соответствующего определяемого компонента, но не превышающей ее:

  • - для которых указаны 3 точки проверки - в качестве ГС № 2 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 3- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента, %;

  • - для которых указаны 4 точки проверки - в качестве ГС № 3 берут ГСО с номинальным значением объемной долей определяемого компонента равной 0,5 • Св, а в качестве ГС № 4- 0,95 • Св, где Св - верхний предел диапазона измерений объемной доли определяемого компонента.

При этом пределы допускаемого отклонения указываются в соответствии с описанием типа ГСО, приведенного в таблице.

Приложение Б

(обязательное) Метрологические характеристики газоанализаторов

Таблица Б.1 - Метрологические характеристики газоанализаторов портативных Мультигазсенс M5.L, Мультигазсенс М5, Микросенс M6.L, Микросенс Мб с электрохимическими сенсорами.

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной !) погрешности

Предел допускаемого времени установления показаний То,9д, с

абсолютной

относительной

Кислород (О2)

от 0 до 30%

±0,5 %

-

15

Оксид углерода (СО)

от 0 до 50 млн 1

от 0 до 20 млн"1 включ.

±2 млн"1

-

20

св. 20 до 50 млн"1

-

±10 %

от 0 до 500 млн 1

от 0 до 40 млн"1 включ.

±4 млн"1

-

20

св. 40 до 500 млн"1

-

±10 %

от 0 до 1000 млн1

от 0 до 40 млн"1 включ.

±4 млн"1

-

20

св. 40 до 1000 млн"1

-

±10 %

от 0 до 2000 млн 1

от 0 до 40 млн"1 включ.

±4 млн"1

-

20

св. 40 до 2000 млн"1

-

±10 %

Сероводород (H2S)

от 0 до 20 млн1

от 0 до 2,5 млн'1 включ.

±0,5 млн"1

-

30

св. 2,5 до 20 млн"1

-

±20 %

от 0 до 100 млн1 2)

от 0 до 7,5 млн"1 включ.

±1,5 млн"1

-

30

св. 7,5 до 100 млн"1

-

±20 %

от 0 до 200 млн1 2)

от 0 до 10 млн"1 включ.

±2 млн"1

-

30

св. 10 до 200 млн"1

-

±20 %

от 0 до 500 млн 1

от 0 до 15 млн"1 включ.

±3 млн"1

-

30

св. 15 до 500 млн"1

-

±20 %

Хлор (СЬ)

от 0 до 10 млн 1 2)

от 0 до 1 млн"1 включ.

±0,2 млн"1

-

60

св. 1 до 10 млн"1

-

±20 %

от 0 до 50 млн 1 2)

от 0 до 2 млн"1 включ.

±0,4 млн"1

-

120

св. 2 до 50 млн"1

-

±20 %

Аммиак (NH3)

от Одо 100 млн 1

от 0 до 10 млн"1 включ.

±2 млн"1

-

40

св. 10 до 100 млн"1

-

20%

от 0 до 300 млн1

от 0 до 20 млн"1 включ.

±4 млн"1

-

40

св. 20 до 300 млн'1

-

±20 %

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То,9д, с

абсолютной

относительной

Диоксид серы (SO2)

от 0 до 20 млн’1

от 0 до 2,5 млн’1 включ.

±0,5 млн’1

-

30

св. 2,5 до 20 млн’1

-

±20 %

от 0 до 200 млн'1

от 0 до 30 млн’1 включ.

±6 млн’1

-

30

св. 30 до 200 млн’1

-

±20 %

Цианистый водород (HCN)

от Одо 10 млн’1 2)

от 0 до 1 млн’1 вкл.

±0,1 млн’1

-

40

св. 1 до 10 млн’1

-

±20 %

от 0 до 30 млн1 2)

от 0 до 10 млн’1 вкл.

±2 млн’1

-

40

св. 10 до 30 млн’1

-

±20 %

от 0 до 50 млн1 2)

от 0 до 10 млн’1 вкл.

±2 млн’1

-

30

св. 5 до 50 млн’1

-

±20 %

от 0 до 100 млн 1 2)

от 0 до 10 млн’1 вкл.

±2 млн'1

-

30

св. 5 до 100 млн’1

-

±20 %

Оксид азота (NO)

от 0 до 250 млн 1 2)

от 0 до 10 млн’1 включ.

±2 млн’1

-

40

св. 10 до 250 млн’1

-

±20 %

от 0 до 2000 млн 1 2)

от 0 до 100 млн’1 включ.

±20 млн’1

-

60

св. 100 до 2000 млн'1 включ.

-

±20 %

Диоксид азота (NO2)

от 0 до 30 млн1

от 0 до 1 млн'1 включ.

±0,2 млн’1

-

30

св. 1 до 30 млн’1

-

±20 %

от Одо 100 млн1

от 0 до 10 млн’1 включ.

±2 млн’1

-

30

св. 1 до 100 млн’1

-

±20 %

Водород (Н2)

от 0 до 2% (0-50% НКПР) 2) 3)

±0,1 %

-

60

от 0 до 4%

(0-100% НКПР) 2) 3)

от Одо 2% включ.

±0,1 %

св. 2 до 4 %

5%

от 0 до 1000 млн 1 2)

от 0 до 100 млн’1 включ.

±20 млн'1

70

св. 100 до 1000 млн’1

20%

Фтор (F2)

от 0 до 1 млн’12)

от 0 до 1 млн’1 вкл.

±0,04 млн’1

-

80

Хлороводород (НС1)

от 0 до 20 млн1 2)

от 0 до 2 млн’1 включ.

±0,4 млн’1

60

св. 2 до 20 млн’1

±20 %

Фтороводород (HF)

от 0 до 10 млн1

от 0 до 2 млн’1 вкл.

±0,4 млн’1

90

св. 2 до 10 млн’1

-

±20 %

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То,9д, с

абсолютной

относительной

Этилмеркаптан (C2H5SH)

от 0 до 14 млн'1 2)

от 0 до 14 млн'1

±0,4 млн'1

-

90

Этиленоксид (С2Н4О)

от Одо 100 млн'1

от 0 до 10 млн'1 вкл.

±2 млн'1

-

150

св. 1 до 100 млн'1

-

±20 %

Метанол (СНзОН)

от 0 до 40 млн1

от 0 до 4,5 млн'1 включ.

±0,9 млн'1

180

св. 4,5 до 40 млн'1

-

±20 %

от Одо 100 млн 1

от 0 до 4,5 млн'1 включ.

±0,9 млн'1

-

180

св. 4,5 до 100 млн'1

-

±20 %

Метантиол (метилмеркаптан) (CH3SH)

от Одо 10 млн'1

от 0 до 2 млн'1 включ.

±0,4 млн'1

-

120

св. 2 до 10 млн'1

-

±20 %

Формальдегид (СН2О)

от 0 до 10 млн1 2)

от 0 до 1 млн'1 включ.

±0,2 млн'1

-

80

св. 1 до 10 млн'1

-

±20 %

Этилен (С2Н4)

от 0 до 100 млн 1

от 0 до 10 млн'1 включ.

±2 млн'1

-

60

св. 10 до 100 млн'1

-

±20 %

Этанол (СгНбО)

от 0 до 200 млн 1

От 0 до 20 млн'1 включ.

±2 млн'1

-

30

Св. 20 до 200 млн'1

±20 %

  • 1) В нормальных условиях эксплуатации

  • 2) Измерительные каналы не могут быть применены для контроля ЦДК в воздухе рабочей зоны, только для контроля аварийных выбросов.

  • 3) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 4) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений в мг/м3или млн'1. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн'1, в единицы массовой концентрации, мг/м3, и наоборот, выполняется автоматически для условий 20 °C и 760 мм рт. ст.

  • 5) Допускается поставка газоанализаторов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице для соответствующего определяемого компонента, но не превышающей ее. Пределы допускаемой основной абсолютной и относительной погрешности для такого диапазона должны соответствовать указанным в таблице для ближайшего большего диапазона измерений.

Таблица Б.2 - Метрологические характеристики газоанализаторов портативных Мультигазсенс M5.L, Мультигазсенс М5, Микросенс M6.L, Микросенс Мб со стандартными оптическими сенсорами

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То,9д, с

абсолютной

относительной

Диоксид углерода (СОг)

от Одо 1,5 %

от Одо 1,5 %

±0,1 %

-

30

от 0 до 2,5 %

от 0 до 2,0 % включ.

±0,1 %

-

30

св. 2,0 до 2,5 %

-

5%

от 0 до 5 %2)

от 0 до 2,0 % включ.

±0,1 %

-

30

св. 2,0 до 5 %

-

5%

Пропан (СзНв)

от 0 до 100 % НКПР (от 0 до 1,7 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

20

св.50 до 100 % НКПР

-

±5%

Метан (СН4)

от 0 до 100 %

от 0 до 2 % включ.

±0,1 %

-

20

св. 2 до 100 %

-

±5%

от 0 до 100 % НКПР (от 0 до 4,4 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

15

св. 50 до 100 % НКПР

-

±5%

Этан (СгНб)

от 0 до 100 % НКПР (от 0 до 2,4 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

20

св. 60 до 100% НКПР

-

±5%

H-Гексан (СбНи)

от 0 до 100 % НКПР (от 0 до 1,0 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

35

св.60 до 100 % НКПР

-

±5%

H-Бутан (С4Н10)

от 0 до 100 % НКПР (от Одо 1,43))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

35

св.60 до 100% НКПР

-

±5%

Изобутан (С4Н10)

от 0 до 100 % НКПР (от

0до1,3%3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

35

св. 60 до 100 % НКПР

-

±5%

Пентан (С5Н12)

от 0 до 100 % НКПР (от

0до1,4%3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

35

св. 60 до 100% НКПР

-

±5%

Пропилен (СзНб)

от 0 до 100 % НКПР (от 0 до 4,0 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

25

св.60 до 100 % НКПР

-

±5%

Метанол (СНзОН)

от 0 до 50 % НКПР (от 0 до 3 %3))

±5 % НКПР

-

35

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То.9Д, с

абсолютной

относительной

Толуол (метилбензол, С7Н8)

от 0 до 50 % НКПР (от 0 до 0,5 %3))

±5 % НКПР

-

35

Этиленоксид (С2Н4О)

от 0 до 50 % НКПР (от 0 до 1,3 %3))

±5 % НКПР

-

35

Бензол (СбНб)

от 0 до 100 % НКПР (от 0 до 1,2 %3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

35

св.60 до 100 % НКПР

-

±5%

Ацетон ((СНз)гСО)

от 0 до 50 % НКПР (от 0 до 1,25 % 3>)

±5% НКПР

-

35

Этилен (С2Н4)

от 0 до 100 % НКПР (от

0до2,3%3))

от 0 до 60 % НКПР включ.

±3 % НКПР

-

25

св.60 до 100 % НКПР

-

±5%

Н-октан (C8Hi8)

от 0 до 50 % НКПР (от 0 до 0,4 %3))

±5 % НКПР

-

35

Этанол (С2Н5ОН)

от 0 до 50 % НКПР (от 0 до 1,55 %3>)

±5 % НКПР

-

35

Метил-третбутиловый эфир (МТБЭ, СНзСО(СНз)з)

от 0 до 50 % НКПР (от 0 до 0,7 %3))

±5 % НКПР

-

35

н-Гептан (С7Н16)

от 0 до 100 % НКПР (от Одо 0,85 %)3)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

35

св. 60 до 100 % НКПР

-

±5%

св. 60 до 100 % НКПР

-

±5%

Нонан (С9Н20)

от 0 до 50 % I

[КПР (от 0 до 0,35 %3))

±5 % НКПР

-

35

Декан (С10Н22)

от 0 до 50 % I

[КПР (от 0 до 0,35 %5))

±5 % НКПР

-

35

Стирол (С8Н8)

от 0 до 100 % НКПР (от 0 до 1,1 %)3)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

35

св. 60 до 100 % НКПР

-

±5%

Этилацетат (СН3СООСН2СН3)

от 0 до 50 % НКПР (от 0 до 1,1 %)3)

±5 % НКПР

-

35

Топливо дизельное по

ГОСТ 305-2013 (по пропану) 4)

от 0 до 50 % НКПР

±5 % НКПР

-

35

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То.9д, с

абсолютной

относительной

Керосин по ГОСТ Р 52050-2006 (по пропану) 4)

от 0 до 50 % НКПР

±5 % НКПР

-

35

Бензин авиационный по ГОСТ 1012-72 (по пропану)4)

от 0 до 50 % НКПР

±5 % НКПР

-

35

Бензин неэтилированный по

ГОСТР 51866-2002 (по пропану) 4)

от Одо 50% НКПР

±5 % НКПР

-

35

1-бутен(С4Н8)

от 0 до 50 % НКПР (от 0 до 0,8 %)3)

±5 % НКПР

15

Циклопентан (С5НЮ)

от 0 до 50 % НКПР (от 0 до 0,7 %?>

±5 % НКПР

15

Циклогексан (СбНЪ)

от 0 до 50 % НКПР) (от 0 до 0,6 %)3)

±5 % НКПР

15

Изобутилен (ьСдНв)

от 0 до 50 % НКПР (от 0 до 0,8 %Г

±5 % НКПР

15

Изопрен (CsHe)

от 0 до 50 % НКПР (от 0 до 0,85 %)

±5 % НКПР

15

1,3-бутадиен (дивинил) (СдНб)

от 0 до 100 % НКПР (от 0 до 1,4 % )

±5 % НКПР

15

1-гексен (СбНп)

от 0 до 50 % НКПР (от 0 до 0,6 %)3)

±5 % НКПР

35

Циклопропан (СзНб)

от 0 до 50 % НКПР (от 0 до 1,2 % )

±5% НКПР

35

Диэтиловый эфир (С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,85 %)3)

±5 % НКПР

35

Пропиленоксид (СзНбО)

от 0 до 50 % НКПР (от 0 до 0,95 %)3)

±5 % НКПР

35

2-метил-2-пропанол (С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,9 %)3)

±5 % НКПР

-

35

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То,9д, с

абсолютной

относительной

2-бутанон (Метилэтилкетон) (С4Н8О)

от 0 до 50 % НКПР (от 0 до 0,75 %)3)

±5 % НКПР

-

35

Пары нефтепродуктов (по пропану) 4)

от Одо 50% НКПР

±5 % НКПР

-

35

Сумма углеводородов Сг-Сю (по пропану) 4)

от 0 до 50 % НКПР

±5 % НКПР

35

Сумма углеводородов Ci-Сю (по метану) 4)

от 0 до 50 % НКПР

±5 % НКПР

35

Нефть(по пропану)4)

от 0 до 50 % НКПР

±5 % НКПР

-

35

  • 1) В нормальных условиях эксплуатации.

  • 2) Только для газоанализаторов портативных Микросенс M6.L, Микросенс Мб.

  • 3) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 4) Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида.

  • 5) Допускается поставка газоанализаторов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице для соответствующего определяемого компонента, но не превышающей ее. Пределы допускаемой основной абсолютной и относительной погрешности для такого диапазона должны соответствовать указанным в таблице для ближайшего большего диапазона измерений.

Таблица Б.З - Метрологические характеристики газоанализаторов портативных Мультигазсенс M5.L, Мультигазсенс М5, Микросенс M6.L, Микросенс Мб с улучшенными оптическими сенсорами

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То,9д> с

Приведенной

Относительной

Пропан (СзНв)

от 0 до 100 % НКПР (от 0 до 1,7 %3))

от 0 до 50 % НКПР включ.

±5%

-

20

св.50 до 100 % НКПР

-

±5%

от 0 до 7000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

30

св. 300 мг/м3 до 7000 мг/м3

-

±10 %

Метан (СН4)

от 0 до 100 % НКПР (от 0 до 4,4 %3))

от 0 до 50 % НКПР включ.

±5%

-

15

св. 50 до 100 % НКПР

-

±5%

от 0 до 10000 мг/м3

от 0 до 500 мг/м3 включ.

±5%

-

20

св. 500 мг/м3 до 10000 мг/м3

-

±5%

Этан (С2Н6)

от 0 до 100 % НКПР (от 0 до 2,4 %3))

от 0 до 50 % НКПР включ.

±5%

-

20

св.50 до 100% НКПР

-

±5%

от 0 до 7000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

20

св. 300 мг/м3 до 7000 мг/м3

-

±10 %

Н-Бутан (С4Ню)

от 0 до 100 % НКПР (от 0 до 1,4»)

от 0 до 50 % НКПР включ.

±5%

-

35

св.50 до 100 % НКПР

-

±5%

от 0 до 7000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 7500 мг/м3

-

±10%

Изобутан (С4Н10)

от 0 до 100 % НКПР (от 0 до 1,3 %3))

от 0 до 50 % НКПР включ.

±5%

-

35

св.50 до 100 % НКПР

-

±5%

от 0 до 7000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 7000 мг/м3

-

±10 %

Пентан (С5Н12)

от 0 до 100 % НКПР (от 0 до 1,4 %3))

от 0 до 50 % НКПР включ.

±5%

-

35

св.50 до 100% НКПР

-

±5%

от 0 до 7000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 7000 мг/м3

-

±10 %

Пропилен (СзН6)

от 0 до 100 % НКПР (от 0 до 4,0 %3))

от 0 до 50 % НКПР включ.

±5%

-

25

св.50 до 100 % НКПР

-

±5%

от 0 до 15000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 15000 мг/м3

-

±10%

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной 0 погрешности

Предел допускаемого времени установления показаний То.9д, с

Приведенной

Относительной

Метанол (СНзОН)

от 0 до 50 % НКПР (от 0 до 3 %3))

±6%

-

35

от 0 до 3500 мг/м3 4)

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 3500 мг/м3

-

±10 %

от 0 до 10000 мг/м3

от 0 до 1950 мг/мЗ включ.

±10 %

-

35

св. 1950 мг/м3 до 10000 мг/м3

-

±10 %

Толуол (метилбензол, С7Н8)

от 0 до 50 % НКПР (от 0 до 0,5 %3>)

±6%

-

35

от 0 до 8000 мг/м3 4)

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 8000 мг/м3

-

±10 %

Этиленоксид (С2Н4О)

от 0 до 50 % НКПР (от 0 до 1,3 %3))

±6%

-

35

от 0 до 10000 мг/м3 4)

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 10000 мг/м3

-

±10 %

Бензол (СбНб)

от 0 до 100 % НКПР (от 0 до 1,2 %3))

от 0 до 50 % НКПР включ.

±5%

-

35

св.50 до 100 % НКПР

-

±5%

от 0 до 8000 мг/м3 4)

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 8000 мг/м3

-

±10 %

Ацетон ((СН3)2СО)

от 0 до 50 % НКПР (от 0 до 1,25 %3))

±6%

-

35

от 0 до 13000 мг/м3 4)

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 13000 мг/м3

-

±10 %

Этилен (С2Н4)

от Одо 100% НКПР (от 0 до 2,3 %3))

от 0 до 50 % НКПР включ.

±5%

-

35

св.50 до 100% НКПР

-

±5%

от 0 до 6000 мг/м3 4)

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 6000 мг/м3

-

±10 %

Н-октан (C8Hi8)

от 0 до 50 % НКПР (от 0 до 0,4 %3))

±6%

-

35

от 0 до 8000 мг/м3 4)

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 8000 мг/м3

-

±10 %

Этанол (С2Н5ОН)

от 0 до 50 % НКПР (от 0 до 1,55 %3))

±6%

-

35

от 0 до 13000 мг/м3 4)

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 13000 мг/м3

-

±10 %

Метилтретбутиловый эфир (МТБЭ, СНзСО(СНз)з)

от 0 до 50 % НКПР (от 0 до 0,7 %3))

±6%

-

35

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То,9Д, с

Приведенной

Относительной

Н-Гексан (СбН14)

от 0 до 100 % НКПР (от 0 до 1,0 %3))

от 0 до 50 % НКПР включ.

±5%

-

35

св.50 до 100 % НКПР

-

±5%

от 0 до 8000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 8000 мг/м3

-

±10 %

н-Гептан

7Н1б)

от 0 до 100 % НКПР (от 0 до 0,85 %3))

от 0 до 50 % НКПР включ.

±5%

-

35

св.50 до 100 % НКПР

-

±5%

от 0 до 6500 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 6500 мг/м3

-

±10 %

Нонан (С9Н20)

от 0 до 50 % НКПР (от 0 до 0,35 %3))

±6%

-

35

Декан (С10Н22)

от 0 до 50 % НКПР (от 0 до 0,35 %3))

±6%

-

35

Стирол (СвНв)

от 0 до 100 % НКПР (от 0 до 1,1 %)3)

от 0 до 50 % НКПР включ.

±5%

-

35

св.50 до 100% НКПР

-

±5%

Этилацетат (СН3СООСН2С Нз)

от 0 до 50 % НКПР (от 0 до 1,1 %)3)

±6%

-

35

Топливо дизельное по ГОСТ 305-2013

от 0 до 50 % НКПР

±6%

-

35

от 0 до 15000 мг/м3 (по пропану)

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 15000 мг/м3

-

±10 %

Керосин по ГОСТР 52050-2006

от 0 до 50 % НКПР

±6%

-

35

от 0 до 9000 мг/м3 (по пропану)

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 9000 мг/м3

-

±10 %

Бензин авиационный по ГОСТ 1012-2013

от Одо 50% НКПР

±6%

-

35

от 0 до 7000 мг/м3 (по пропану)

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 7000 мг/м3

-

±10 %

Бензин неэтилирован ный по ГОСТ Р 51866-2002

от 0 до 50 % НКПР

±6%

-

от 0 до 7000 мг/м3 (по пропану)

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 7000 мг/м3

-

±10 %

1-бутен(С4Н8)

от 0 до 50 % НКПР (от 0 до 0,8 %)3)

±6%

-

15

от 0 до 8000 мг/м3              от 0 до 300 мг/м3 включ.

±10 %

-

Определяемый

Диапазон измерений определяемого компонента

Пределы допускаемой основной 0 погрешности

Предел допускаемого времени установления

компонент

Приведенной

Относительной

показаний То.9д, с

св. 300 мг/м3 до 8000 мг/м3

-

±10 %

Циклопентан (С5Н10)

от 0 до 50 % НКПР (от 0 до 0,7 %)3>

±6%

-

15

от 0 до 9000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 9000 мг/м3

-

±10 %

Циклогексан (СбН12)

от 0 до 50 % НКПР) (от 0 до 0,6 %)3)

±6%

-

15

от 0 до 9000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 9000 мг/м3

-

±10 %

Изобутилен (i-С4Н8)

от 0 до 50 % НКПР (от 0 до 0,8 %)3)

±6%

-

15

от 0 до 8000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 8000 мг/м3

-

±10 %

Этилбензол

от 0 до 8000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

8Ню)

св. 300 мг/м3 до 8000 мг/м3

-

±10 %

Бутилацетат

от 0 до 14000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

35

(С6Н12О2)

св. 300 мг/м3 до 14000 мг/м3

-

±10 %

1,3-бутадиен (дивинил) (С4Нб)

от 0 до 100 % НКПР (от 0 до 1,4 %)

±6%

-

15

от 0 до 7000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 7000 мг/м3

-

±10 %

1-гексен (СбН12)

от 0 до 50 % НКПР (от 0 до 0,6 %)3-*

±6%

-

35

от 0 до 9000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 9000 мг/м3

-

±10 %

1-бутанол (С4Н9ОН)

от 0 до 50% НКПР (от 0 до 0,7 %)3>

±6%

-

35

от 0 до 9000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 9000 мг/м3

-

±10 %

Циклопропан (СзНб)

от 0 до 50 % НКПР (от 0 до 1,2 % )

±6%

-

35

от 0 до 9000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 9000 мг/м3

-

±10 %

Диэтиловый

от 0 до 50 % НКПР (от 0 до 0,85 %)3)

±6 %

-

35

Определяемый компонент эфир (С4Н10О)

Диапазон измерений определяемого компонента

Пределы допускаемой основной ’) погрешности

Предел допускаемого времени установления показаний То,9Д, с

Приведенной

Относительной

от 0 до 11000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 11000 мг/м3

-

±10 %

Пропиленокси д(СзНб0)

от 0 до 50 % НКПР (от 0 до 0,95 %)3)

±6%

-

35

от 0 до 10000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 10000 мг/м3

-

±10 %

2-метил-2-пропанол (С4Н10О)

от 0 до 50 % НКПР (от 0 до 0,9 %)3)

±6%

-

35

от 0 до 12000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 12000 мг/м3

-

±10 %

2-бутанон (Метилэтилке ТОН) (С4Н8О)

от 0 до 50 % НКПР (от 0 до 0,75 %)3)

±6%

-

35

от 0 до 10000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

св. 300 мг/м3 до 10000 мг/м3

-

±10 %

Пары нефтепродукт ов (по пропану)2)

от 0 до 50 % НКПР

±6%

-

35

от 0 до 9000 мг/м3 (по пропану)

от 0 до 300 мг/м3 включ.

±10%

-

35

св. 300 мг/м3 до 9000 мг/м3

-

±10 %

Сумма углеводородов Сг-Сю(по пропану)2)

от 0 до 50 % НКПР

±6%

-

от 0 до 9000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 9000 мг/м3

-

±10%

Сумма углеводородов С1-Сю(по метану)2)

от 0 до 50 % НКПР

±6%

-

от 0 до 7000 мг/м3

от 0 до 300 мг/м3 включ.

±10 %

-

35

св. 300 мг/м3 до 7000 мг/м3

-

±10 %

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной 11 погрешности

Предел допускаемого времени установления показаний То,9Д, с

Приведенной

Относительной

Нефть2)

от 0 до 50 % НКПР

±6%

-

от 0 до 9000 мг/м3 (по пропану)

от 0 до 300 мг/м3 включ.

±10%

-

35

св. 300 мг/м3 до* 9000 мг/м3

-

±10%

  • 1) В нормальных условиях эксплуатации

  • 2) Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида.

  • 3) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 4) Допускается поставка газоанализаторов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице для соответствующего определяемого компонента, но не превышающей ее. Пределы допускаемой основной абсолютной и относительной погрешности для такого диапазона должны соответствовать указанным в таблице для ближайшего большего диапазона измерений.

  • 5) Программное обеспечение газоанализатора имеет возможность отображения результатов измерений в мг/м3или млн*1.

Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, и наоборот, выполняется автоматически для условий 20 °C и 760 мм рт. ст.

Таблица Б.4- Метрологические характеристики газоанализаторов портативных Микросенс M6.L, Микросенс Мб с фотоионизационными сенсорами.

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной 11 погрешности

Предел допускаемого времени установления показаний То,9Д, с

абсолютной, об. д.

относительной

Бензол (СбНб)

от 0 до 7 млн"1

от 0 до 1 млн"1

±0,2 млн"1

-

25

св. 1 до 7 млн'1

-

±20 %

от 0 до 20 млн"1 2)

от 0 до 5 млн"1

±1 млн"1

-

25

св. 5 до 20 млн"1

-

±20 %

от 0 до 100 млн"1 2)

от Одо 10 млн"1

±2 млн'1

-

25

св. 10 до 100 млн"1

-

±20 %

Изобутилен (2-Метилпропен) [i-С4Н8]

от 0 до 20 млн"1

от 0 до 1 млн"1

±0,2 млн"1

25

св. 1 до 20 млн'1

-

±20 %

от 0 до 200 млн"1

от 0 до 10 млн"1

±2 млн"1

-

св. 10 до 200 млн"1

-

±20 %

от 0 до 2000 млн"1

от 0 до 50 млн"1

±10 млн"1

-

св. 50 до 2000 млн"1

-

±20 %

от 0 до 10000 млн1

от 0 до 100 млн"1

±20 млн"1

-

св. 100 до 10000 млн"1

-

±20 %

о-Ксилол (диметилбензол) [С6Н4(СНз)2]

от Одо 10 млн1

от 0 до 1 млн"1

±0,2 млн"1

-

25

от 1 до 10 млн"1

-

±20 %

от Одо 100 млн 1

от 0 до 10 млн"1

±2 млн"1

-

от 10 до 100 млн"1

-

±20 %

Нафталин (CioHe)

от 0 до 7млн1

от 0 до 1 млн"1

±0,2 млн"1

-

25

св. 1 до 7 млн'1

-

±20 %

н-Гексан (CeHh)

от Одо 150 млн1

от 0 до 10 млн"1

±2 млн'1

-

25

св. 10 до 150 млн"1

-

±20 %

н-Бутан (С4Н10)

от 0 до 700 млн1

от 0 до 50 млн"1

±10 млн'1

-

25

св. 50 до 700 млн"1

-

±20 %

Изобутан (С4Н10)

от Одо 130 млн1

от 0 до 10 млн"1

±2 млн"1

-

25

св. 10 до 130 млн"1

-

±20 %

Пентан (C5HI2)

от Одо 150 млн1

от 0 до 10 млн"1

±2 млн"1

-

25

св. 10 до 150 млн"1

-

±20 %

Пропилен (СзНб)

от 0 до 200 млн"1

от Одо 10 млн"1

±2 млн'1

-

25

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То,9д, с

абсолютной, об. д.

относительной

св. 10 до 200 млн'1

-

±20 %

Этиленоксид (С2Н4О)

от 0 до 30 млн'1

от 0 до 0,5 млн'1

±0,1 млн'1

-

25

св. 0,5 до 30 млн'1

-

±20 %

Ацетон ((СН3)2СО)

от 0 до 200 млн'1

от Одо 10 млн'1

±2 млн'1

-

25

св. 10 до 200 млн'1

-

±20 %

Этилен (С2Н4)

от 0 до 180 млн'1

от Одо 10 млн'1

±2 млн'1

-

25

св. 10 до 180 млн'1

-

±20 %

Октан (CeHie)

от 0 до 400 млн 1

от Одо 10 млн'1

±2 млн-1

-

25

св. 10 до 400 млн'1

-

±20 %

Фенол (СбН5ОН)

от Одо 1,5 млн1

от 0 до 0,05 млн'1

±0,01 млн'1

-

25

св. 0,05 до 1,5 млн'1

-

±20 %

от Одо 15 млн12)

от 0 до 1 млн'1

±0,2 млн'1

-

св. 1 до 15 млн'1

-

±20 %

от Одо 150 млн 12)

от Одо 10 млн'1

±2 млн'1

-

св. 1 до 150 млн'1

-

±20 %

н-Гептан (С7Н16)

от 0 до 400 млн 1

от 0 до 10 млн'1

±2 млн'1

-

25

св. 10 до 400 млн'1

-

±20 %

Бензин автомобильный (по изобутилену)

от 0 до 2000 млн'1

от 0 до 10 млн'1

±2 млн'1

-

25

св. 10 до 2000 млн'1

-

±20 %

Топливо дизельное (по изобутилену)

от 0 до 2000 млн'1

от Одо 10 млн'1

±2 млн'1

-

25

св. 10 до 2000 млн'1

-

±20 %

Керосин (по изобутилену)

от 0 до 2000 млн 1

от Одо 10 млн'1

±2 млн'1

-

25

св. 10 до 2000 млн'1

-

±20 %

Уайт-спирит (по изобутилену)

от 0 до 2000 млн 1

от Одо 10 млн'1

±2 млн'1

-

25

св. 10 до 2000 млн'1

-

±20 %

п-Бутанол (С4Н9ОН)

от 0 до 7 млн 1

от 0 до 1 млн'1

±0,2 млн'1

-

25

св. 1 до 7 млн'1

-

±20 %

Этилбензол (CgHio)

от 0 до 1 млн'1

от 0 до 0,01 млн'1

±0,002 млн'1

-

25

св. 0,01 до 1 млн'1

-

±20 %

от Одо 100 млн'12)

от 0 до 1 млн'1

±0,2 млн'1

-

25

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний То,9д, с

абсолютной, об. д.

относительной

св. 1 до 100 млн"1

-

±20 %

отО до ЮООмлн’1 2)

от Одо 100 млн"1

± 20 млн"1

-

25

св. 100 до 1000 млн"1

-

±20 %

Стирол (СвНв)

от 0 до 5МЛН’1

от 0 до 0,5 млн"1

±0,1 млн"1

-

25

св. 0,5 до 5 млн"1

-

±20 %

от 0 до 50МЛН’1

от 0 до 0,5 млн"1

±0,1 млн"1

-

25

св. 0,5 до 50 млн"1

-

±20 %

от 0 до 500млн4 2)

от 0 до 100 млн"1

± 20 млн"1

-

25

св. 100 до 500 млн"1

-

±20 %

Винилхлорид (C2H3CI)

от 0 до Змлн"1

от 0 до 0,5 млн"1

±0,1 млн"1

-

25

св. 0,5 до 3 млн"1

-

±20 %

от 0 до 30 млн12)

от 0 до 4 млн"1

±2 млн"1

-

25

св. 2 до 30 млн"1

-

±20 %

от 0 до ЗООмлн12)

от 0 до 100 млн"1

± 20 млн"1

-

25

св. 100 до 300 млн"1

-

±20 %

н-Пропилацетат (С5Н10О2)

от 0 до 5 млн1

от 0 до 2 млн"1

±0,4 млн"1

25

св. 2 до 10 млн"1

-

±20

от 0 до 50 млн1

от 0 до 5 млн"1

±2 млн"1

-

св. 5 до 50 млн"1

-

±20

Эпихлоргидрин (C3H5C10)

от 0 до 10 млн1

от 0 до 0,5 млн"1

±0,1 млн"1

-

25

св. 0,5 до 10 млн"1

-

±20

N,N-диметилацетамид (морфолин) (C4H9NO)

от 0 до 5 млн"1

от 0 до 0,5 млн"1

±0,1млн"1

-

100

св.0,5 до 5 млн"1

-

±20

2-Аминоэтанол (C2H7NO)

от 0 до 5 млн 1

от 0 до 0,2 млн"1

±0,04 млн"1

-

100

св. 0,2 до 5 млн"1

-

±20

Этилмеркаптан (C2H5SH)

от 0 до 14 млн"1 2)

от 0 до 14 млн"1

±2 млн'1

90

Диэтиламин (C4H11N)

от Одо 10 млн1

от 0 до 1 млн"1

±0,2 млн"1

-

100

св. 1 до 10 млн"1

-

±20

от Одо 100 млн"1

от 0 до 10 млн"1

±2 млн"1

-

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной 0 погрешности

Предел допускаемого времени установления показаний То.9д, с

абсолютной, об. д.

относительной

св. 10 до 100 млн’1

-

±20

Толуол (С7Н8)

от 0 до 10 млн 1 2)

от 0 до 2 млн’1

±0,4 млн’1

-

40

св. 2 до 10 млн’1

-

±20

от 0 до 100 млн 1

от Одо Юмлн’1

±2 млн’1

-

св. 10 до 100 млн’1

-

±20

Моноэтаноламин (C2H7NO)

от 0 до 1 млн1

от 0 до 0,45 млн’1

±0,09 млн’1

120

св. 0,45 до 5 млн’1

±20%

от 0 до Юмлн 1

от 0 до 0,45 млн’1

±0,09 млн'1

св. 0,45 до 10 млн’1

±20%

Примечания:

  • 1) В нормальных условиях измерений.

  • 2) Измерительные каналы не могут быть применены для контроля ПДК в воздухе рабочей зоны, только для контроля аварийных выбросов.

  • 3) Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 4) Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида. Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов в единицах измерений массовой концентрации, мг/м3. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн’1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий 20 °C и 760 мм рт. ст.

  • 5) Допускается поставка газоанализаторов с диапазоном измерений с верхней границей, отличающейся от приведенной в таблице для соответствующего определяемого компонента, но не превышающей ее. Пределы допускаемой основной абсолютной и относительной погрешности для такого диапазона должны соответствовать указанным в таблице для ближайшего большего диапазона измерений.

Приложение В

(обязательное)

Схема подачи ГС на газоанализатор

Рисунок В.1 - Рекомендуемая схема подачи ГС на вход газоанализаторов

1- газоанализатор; 2 - насадка; 3 - ротаметр РМ-А-0,063,4 - редуктор (регулятор расхода поверочной газовой смеси) 5 - баллон с поверочной газовой смесью.

46

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
