Антенны измерительные логопериодические

ALP1947710R

Методика поверки

ALP1947710R-2019 МП

р.п. Менделеево 2019 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к проведению поверки

• 8 Проведение поверки

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Определение КСВН

• 8.5 Определение диапазона изменений коэффициента калибровки

• 8.5 Определение абсолютной погрешности коэффициента калибровки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок антенн измерительных логопериодических ALP194771 OR (антенны ALP194771 OR), изготавливаемых фирмой «TELECOMUNICAZIONI ALDEN A SRL», Италия.

• 1.2 Первичной поверке подлежат антенны ALP194771 OR до ввода в эксплуатацию и выходящие из ремонта.

Периодической поверке подлежат антенны ALP194771 OR, находящиеся в эксплуатации и на хранении.

• 1.3 Интервал между поверками 1 (один) год.

• 2.1 При проведении поверки антенн ALP194771 OR должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки антенн ALP194771 OR

• 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3.1 При проведении поверки антенн ALP194771 OR должны быть применены средства измерений, указанные в таблице 2.

Таблица 2 - Средства измерений для поверки антенн ALP194771 OR

• 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров поверяемой антенны ALP194771 OR с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

• 4.1 Поверка должна осуществляться лицами с высшим или средним техническим образованием, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

• 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Антенна измерительная логопериодическая ALP194771 OR. Руководство по эксплуатации ALP1947710R-2018 РЭ» (ALP1947710R-2018 РЭ).

• 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, САНПиН 2.1.8/2.2.4.1383, а также требования безопасности, приведённые в ALP1947710R-2018 РЭ и руководствах по эксплуатации средств поверки.

• 5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.

• 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

• 6.1 При проведении поверки должны соблюдаться условия, приведенные в таблице 3.

Таблица 3

• 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в ALP1947710R-2018 РЭ и в руководствах по эксплуатации применяемых средств поверки.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 Внешний осмотр антенны ALP1947710R проводить визуально.

При этом проверить:

• - комплектность, маркировку;

• - отсутствие видимых механических повреждений корпуса антенны ALP1947710R и ВЧ соединителя, влияющих на ее нормальную работу;

• - чистоту и отсутствие видимых повреждений присоединительного ВЧ соединителя;

• - состояние лакокрасочных покрытий и четкость маркировок.

• 8.1.2  Проверку комплектности антенны ALP1947710R проводить сличением действительной комплектности с данными, приведенными в ALP1947710R-2018 РЭ.

• 8.1.3 Проверку маркирования и пломбировки проводить путем внешнего осмотра и сличением с данными, приведенными в ALP1947710R-2018 РЭ.

• 8.1.4 Результаты внешнего осмотра антенны ALP194771 OR считать положительными, если:

• - комплектность соответствует разделу 4 ALP1947710R-2018 РЭ;

• - маркировка соответствует разделу 14 ALP1947710R-2018 РЭ;

• - отсутствуют видимые повреждения лакокрасочного покрытия антенны ALP194771 OR;

• - присоединительный ВЧ соединитель чист и видимых повреждений на нем нет;

• - отсутствуют видимые механические повреждения корпуса антенны ALP194771 OR и ВЧ соединителя.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

• 8.2.1 Установить антенну ALP194771 OR на треногу из состава государственного рабочего эталона единицы коэффициента калибровки измерительных электрических антенн 2 разряда РЭИА-1 (далее - РЭИА-1).

Установить антенну ALP194771 OR на высоту 2 м.

Установить антенну ALP194771 OR визуально в горизонтальное положение с горизонтальной плоскостью поляризации.

• 8.2.2 Подключить кабель ВЧ из состава РЭИА-1 к входному присоединительному ВЧ соединителю на антенне ALP194771 OR.

Разместить ВЧ кабель относительно антенны ALP194771 OR сзади так, чтобы максимально уменьшить его влияние на результаты измерений.

• 2.4.3 Результаты опробования считать положительными, если

• - антенна ALP194771 OR устанавливается на треногу;

• - антенна ALP194771 OR ориентируется по высоте, азимуту и углу места;

-выполнено подключение кабеля ВЧ из состава РЭИА-1 к выходному присоединительному ВЧ соединителю на антенне ALP194771 OR

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

• 8.3.1 Определение КСВН проводить по выходу антенны ALP194771 OR.

• 8.3.2   Измерения КСВН проводить анализатором электрических цепей векторным/анализатором спектра ZVL3 (далее - ZVL3).

• 8.3.3 Измерения проводить на частотах /: 174 МГц; 200 до 1200 МГц с шагом 100 МГц.

• 8.3.4 При измерении КСВН поверяемую антенну ALP1947710R ориентировать в сторону, свободную от отражающих предметов и на удалении от них не менее 3 м.

• 8.3.5 Подключить поверяемую антенну ALP1947710R кабелем ВЧ из состава РЭИА-1 к ZVL3.

• 8.3.6 Выполнить измерения КСВН -     , где / - частота измерений.

Результаты измерений зафиксировать в рабочем журнале.

• 8.3.7 Результаты поверки считать положительными, если в диапазоне частот от 174 до 1200 МГц, включительно, значения не более 2,5.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

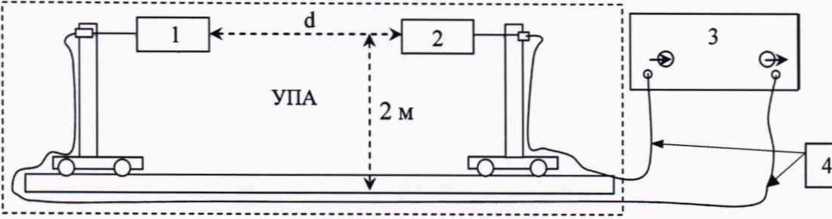

• 8.4.1 Собрать схему измерений для определения коэффициента калибровки, приведенную на рисунке 1.



УПА - установка перемещения антенн

• 1 - излучатель из состава РЭИА-1 или РЭИА-2

• 2 - измерительная антенна из состава РЭИА-1 или РЭИА-2,

или поверяемая антенна ALP194771 OR

• 3 - измерительный приемник ESPI3 с трекинг-генератором из состава РЭИА-1

• 4 - соединительные кабели из состава РЭИА-1 (РЭИА-2)

Рисунок 1

• 8.4.2 В качестве излучателя использовать антенны из состава РЭИА-1 или антенны из государственного рабочего эталона единицы коэффициента усиления измерительных антенн РЭИА-2 (далее - РЭИА-2).

Излучатель установить в горизонтальной поляризации и ориентировать таким образом, чтобы направление распространения электромагнитной волны было параллельно оси УПА и направлено вдоль УПА.

• 8.4.3 В качестве измерительной антенны использовать:

• - эталонные антенны из состава РЭИА-1, РЭИА-2 в соответствии с таблицей 4.

• - поверяемую антенну ALP194771 OR.

Таблица 4

Испытуемую антенну ALP194771 OR устанавливать таким образом, чтобы расстояние d от излучателя до ее «вершины» (носика) было равно 3 м.

Антенны АДЭ-1, АДЭ-2, ЛПА 2-01 устанавливать таким образом, чтобы расстояние d от излучателя до ее «вершины» (носика) было равно 3 м.

• 8.4.4 Методом эталонной антенны определить коэффициент калибровки поверяемой антенны ALP 1947710R.

Измерения для определения диапазона изменений коэффициента калибровки выполнить на частотах /: 174 МГц; от 200 до 2000 МГц с шагом 100 МГц.

• 8.4.5 Все измерения проводить при одном значении выходной мощности трекинг-генератора измерительного приемника ESPI3 (далее - ESPI3) - 0 дБ (1 мВт).

• 8.4.6 Установить на ESPI3 частоту измерений / в соответствии с п. 8.4.4.

• 8.4.7 Подключить излучатель к выходу ESPI3 кабелем из состава РЭИА-1 (РЭИА-2).

• 8.4.8 В соответствие с установленной частотой / выбрать эталонную измерительную антенну (см. таблицу 4). Подключить эталонную измерительную антенну к входу ESPI3.

• 8.4.9 Перевести ESPI3 в состояние «ВКЛЮЧЕН». По показаниям дисплея произвести отсчет среднеквадратического напряжения Uj, в дБ (1 мкВ), на выходе эталонной измерительной антенны.

Результат отсчета зафиксировать в рабочем журнале.

Установить ESPI3 в состояние «ВЫКЛЮЧЕН».

• 8.4.10 Заменить эталонную измерительную антенну на УПА поверяемой антенной ALP1947710R и подключить ее к входу ESPI3 тем же кабелем, что и подключалась эталонная антенна.

Перевести ESPI3 в состояние «ВКЛЮЧЕН».

По показаниям дисплея произвести отсчет среднеквадратического напряжения U% , в дБ (1 мкВ) на выходе поверяемой антенны ALP1947710R.

Результат отсчета зафиксировать в рабочем журнале.

• 8.4.11 Повторить пункты операции п.п. 8.4.6 - 8.4.10 для всех частот /, приведенных в п. 8.4.4.

• 8.4.12  Вычислить значение коэффициента калибровки поверяемой антенны ALP1947710R Кд , в дБ (1 м"‘), для всех частот по формуле (1):





  (1)

где К^ _t дБ (1 м”¹) - значения коэффициента калибровки эталонной антенны;

U?_э дБ (1 мкВ), напряжение, измеренное на выходе эталонной антенны в п. 8.4.9 ПИ;

, дБ (1 мкВ), напряжение, измеренное на выходе антенны ALP1947710R вп. 8.4.10 ПИ.

• 8.4.13 Результаты поверки считать положительными, если значения Кд находятся в пределах от 10,0 до 28,5 дБ (1 м"¹).

В противном случае результаты первичной поверки считать отрицательными.

При положительных результатах первичной поверки полученные значения Кд зафиксировать в таблице 3 «Результаты первичной поверки» раздела 8 документа ALP1947710R-2018 РЭ.

• 8.5.1 Выполнить п. 8.4.

• 8.5.2 Определить абсолютную погрешность коэффициента калибровки поверяемой антенны ALP1947710R д£, в дБ, по формуле (2):

(2)

где Кр‘_э - значения коэффициента калибровки поверяемой антенны ALP1947710R на частоте /, приведенные в таблице 3 «Результаты первичной поверки» раздела 8 документа ALP1947710R-2018 РЭ;

- значения коэффициента калибровки поверяемой антенны ALP1947710R на частоте /, полученные в п. 8.4.12.

• 8.4.14 Результаты поверки считать положительными, если значения Д^ находятся в пределах ±2,5 дБ.

В противном случае результаты поверки считать отрицательными.

• 9.1 Антенна ALP194771 OR признается годной, если в ходе поверки все результаты положительные.

• 9.2 На антенну ALP194771 OR, которая признана годной, выдается свидетельство о поверке по установленной форме.

Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

• 9.3 Антенна ALP194771 OR, имеющая отрицательные результаты поверки, в обращение не допускается и на нее выдается извещение о непригодности к применению с указанием причин непригодности.
