УТВЕРЖДАЮ: Генеральный директор ООО "АСК Экспресс"

______Кра снышо в С. В

МП              "10" июля 2017г.

ИЗМЕРИТЕЛЬ СОПРОТИВЛЕНИЯ ПОСТОЯННОМУ ТОКУ МТ16-4Л

Руководство по эксплуатации

ФТКС.468266.026РЭ

Раздел 5. МЕТОДИКА ПОВЕРКИ

. № подл.        Подп. и дата        Взам. ине. №        Ине. № дубл.        Подл.

6038                 13.10.15

Главный метролог

"АСК          "

Супрунюк В.В.

2017г.

Содержание

1 Описание и работа

1.1

1.2

  • 1.3

  • 1.4

  • 1.5

  • 1.6

1.7

Назначение .............................. Технические характеристики .............. Состав и назначение функциональных узлов Устройство и работа ..................... Конструкция ............................. Маркировка и пломбирование .............. Упаковка ................................

2 Использование по назначению ..........

  • 2.1 Эксплуатационные ограничения.......

  • 2.2 Подготовка мезонина к использованию

  • 2.3 Использование мезонина .............

3 Техническое обслуживание ..................................

  • 3.1 Виды и периодичность технического обслуживания .........

  • 3.2 Порядок технического обслуживания.......................

  • 3.3 Технологические карты операций технического обслуживания

4 Транспортирование и хранение

  • 4.1 Транспортирование .........

  • 4.2 Хранение ..................

  • 4.3 Переконсервация ...........

5 Поверка

  • 5.1

  • 5.2

  • 5.3

  • 5.4

  • 5.5

  • 5.6

  • 5.7

  • 5.8

Общие требования ..................

Операции поверки ..................

Средства поверки ..................

Требования безопасности ...........

Условия поверки и подготовка к ней Порядок проведения поверки ........

Обработка результатов измерений... Оформление результатов поверки ....

Приложение

71430-0006

Приложение

ESQT-150 ..

А на

5

5

5

8

11

13

14

15

16

16

17

17

18

18

18

19

21

21

21

22

23

23

24

25

26

26

26

30

31

(обязательное) Назначение контактов входного соединителя лицевой панели мезонина

(обязательное) Назначение контактов соединителя

Приложение В (обязательное) Методика внешней калибровки мезонина . . .

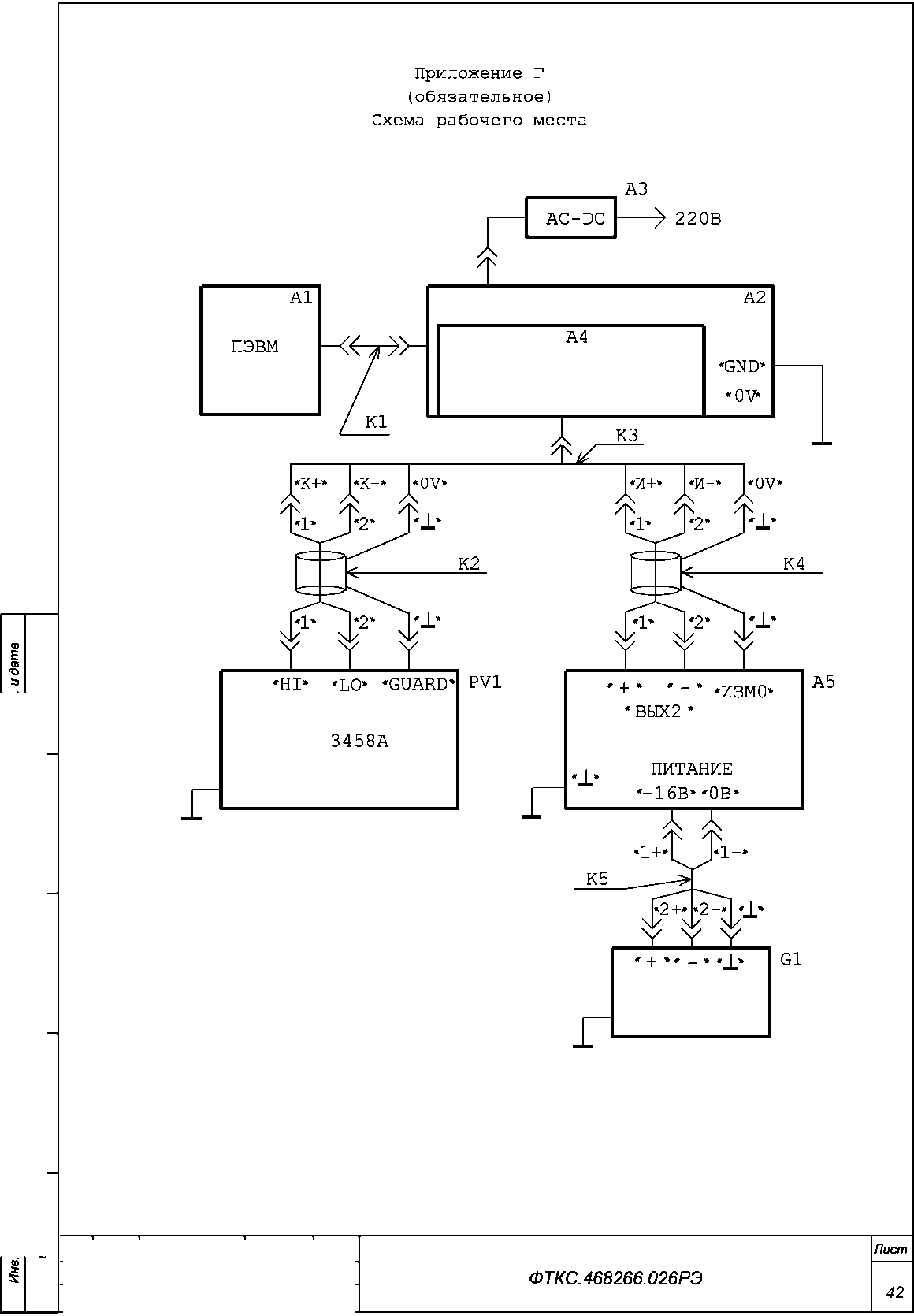

Приложение Г (обязательное) Схема рабочего места

4

Все

ФТКС. 196-2016

Изм.

Лист

Ns докум.

Подп.

Дата

Разраб.

Тиханчиков

Пров.

Санжаревский

Н. контр.

Стороженко

Утв.

Стороженко

32

34

37

42

ФТКС.468266.026РЭ

Измеритель сопротивления постоянному токуМТ16-4.П

Руководство по эксплуатации

Лит.

Лист

Листов

0

2

47

Приложение Д (обязательное) Порядок запуска программ на исполнение . 45

Изы.

Лист

Мдокум.

Подп.

Дата

ФТКС.468266.026РЭ

Лист

5 Поверка

Настоящая поверка распространяется на измеритель сопротивления постоянному току МТ16-4Л и варианты его исполнения МТ16-4Л-01 ФТКС.468266.026-01, МТ16-4Л-02 ФТКС.468266.026-02, МТ16-4Л-03 ФТКС.468266.026-03.

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

  • 5.1 Общие требования

  • 5.1.1 Поверка мезонина должна производиться метрологической службой, аккредитованной в установленном порядке на проведение данных работ.

  • 5.1.2 При самостоятельной поставке мезонина поверка должна производиться не реже одного раза в год, а также после хранения, продолжавшегося более года.

  • 5.1.3 При поставке мезонина в составе другого изделия порядок поверки мезонина может определяться руководством по эксплуатации изделия, в составе которого мезонин поставляется.

  • 5.1.4 При поверке должны использоваться поверенные метрологической службой в установленном порядке средства измерений и контроля, имеющие действующие свидетельства о поверке.

  • 5.1.5 Все вводимые в ПЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

Разделителем мантиссы и порядка является символ (буква) «Е», либо символ (буква) «е» латинского либо русского шрифтов.

  • 5.1.6 При поверке мезонина подлежат проверке погрешности мезонина во всех диапазонах измерений по всем каналам.

  • 5.1.7 Определение погрешностей измерений выполняется методом прямых измерений с многократными наблюдениями при числе наблюдений 100 с доверительной вероятностью Р=0,95.

  • 5.1.8 При проведении поверки значения нормы погрешности в файле протокола поверки определяются автоматически.

  • 5.1.9 При отрицательных результатах поверки необходимо выполнить калибровку мезонина в соответствии с приложением В, а затем повторить поверку.

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

23

5.2 Операции поверки

5.2.1 При проведении поверки должны выполняться операции указанные в таблице 5.1.

Таблица 5.1

Наименование операции

Номер пункта ФТКС.468266.

026 РЭ

Проведение операции при

первичной поверке или после ремонта

Периодической поверке

1 Внешний осмотр

5.6.1

+

+

2 Опробование

5.6.2

+

+

3 Определение метрологических характеристик:

5.6.3

+

+

3.1 Определение основной относительной погрешности измерений сопротивления постоянному току

5.6.3.1

+

+

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

24

5.3 Средства поверки

  • 5.3.1 При проведении поверки должны применяться средства поверки указанные в таблице 5.2.

  • 5.3.2 Для управления работой мезонина при выполнении поверки должно использоваться оборудование, указанное в таблице 5.2.

i. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Таблица 5.2

Номер пункта

ФТКС.468266.026РЭ

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

5.6.3.1

Мультиметр 3458A: диапазон измерений сопротивления постоянному току от 1 Ом до 100 МОм, пределы допускаемой относительной погрешности измерений сопротивления постоянному току ± 0,001 %

Источник питания постоянного тока GPS-3030D: выходное напряжение от 1 до 30 В; ток нагрузки 3 А, пульсации не более 0,5 мВ

Магазин сопротивлений ПрофКип 4834-М1: диапазон воспроизведения сопротивления постоянному току от 0,01 до 111111,1 Ом, класс точности 0,02/(2,5-10-7)

Вспомогательные средства поверки

5.5.1

Термометр по ГОСТ 28498-90:

Диапазон измерений от 0 до 60 °C, цена деления 1 °C

Барометр БАММ-1:

диапазон измерений от 80 до 106,7 кПа (от 600 до 800 мм рт. ст.), пределы допускаемой абсолютной погрешности измерений ± 0,2 кПа (± 1,5 мм рт.ст.)

Психрометр аспирационный типа МВ-4М: диапазон измерений относительной влажности от 10 до 100 %, пределы допускаемой абсолютной погрешности измерений ± 2,0 %

5.6.3.1

Управляющая ПЭВМ с внешними устройствами и следующим установленным программным обеспечением: операционная система Windows (32-bit), комплект программного обеспечения интерфейса VXI, комплект драйверов модулей Информтест, программа «MN32C(CM),MT16,MTD32. Проверка,калибровка»

Носитель мезонинов типа MezaBOX-4M LXI

ФТКС.469133.013 или MezaBOX ФТКС.469133.006

Примечания

  • 1 Вместо указанных в таблице средств поверки разрешается применять

другие аналогичные эталоны и средства измерений,  обеспечивающие

определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 2 Применяемые средства поверки должны быть исправны, поверены и иметь свидетельства о поверке (знаки поверки).

ФТКС.468266.026РЭ

Лист

25

Изм.

Лист

№ докум.

Подл.

Дата

5.4 Требования безопасности

5.4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электро-установок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на мезонин и в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

5.5 Условия поверки и подготовка к ней

5.5.1 При проведении поверки должны быть условия:

соблюдены следующие

  • — температура окружающего воздуха, °C

  • — относительная влажность воздуха, %

  • — атмосферное давление, кПа (мм рт. ст.)

20

+

2;

65

±

15;

100 ± 4 (750

±

30)

га

газ

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

5.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • — выдержать изделие в условиях, указанных в п. 5.5.1 в течение

не менее четырех часов;

  • — выполнить операции, оговоренные в технической документации

на применяемые средства поверки по их подготовке к измеренийм;

  • — выполнить операции, оговоренные в п. 2.2 «Подготовка к

исполь зованию».

5.6 Порядок проведения поверки

5.6.1 Внешний осмотр

5.6.1.1 При внешнем осмотре проверить состояние элементов, расположенных на лицевой панели мезонина, в том числе состояние контактов соединителей, а также состояние покрытий.

Результат внешнего осмотра считать положительным, если не обнаружено нарушений целостности элементов, контактов и покрытий.

5.6.2 Опробование

  • 5.6.2.1 Опробование выполнять согласно п. 1.4.7. Мезонин подвергать поверке только при положительном результате его опробования.

  • 5.6.2.2 Результат опробования считать положительным, если отсутствуют сообщения о неисправностях.

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

26

5.6.3 Определение метрологических характеристик изделия

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

5.6.3.1 Определение основной относительной погрешности измерений сопротивления постоянному току

Перед проведением проверок необходимо:

  • 1) подготовить измерительные приборы и принадлежности:

  • - магазин сопротивлений ПрофКип Р4834-М1 (далее - магазин сопротивлений) - 1 шт,

  • - устройство УКСИ68 ФТКС.687420.031 (далее - УКСИ68) - 1 шт,

  • - кабель К-УКСИ ФТКС.685621.002 - 2 шт,

  • - кабель ШШ2 ФТКС.685621.099 - 1 шт;

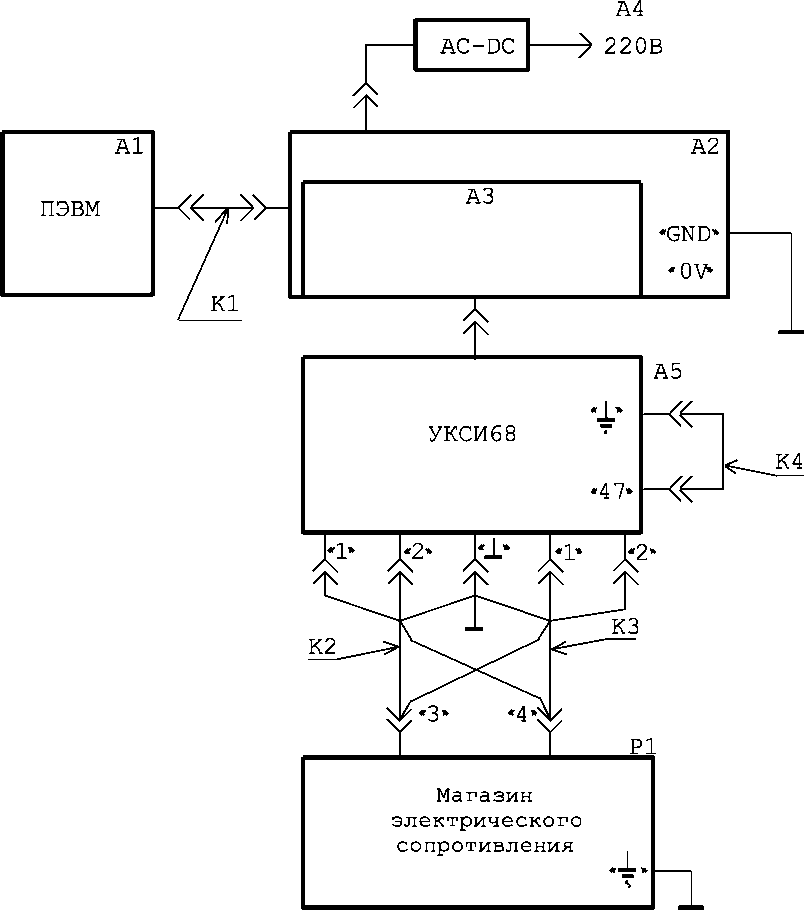

  • 2) собрать рабочее место согласно рисунку Г.2 приложения Г;

  • 3) включить ПЭВМ, убедиться в отсутствии сообщения об ошибках ее самотестирования и загрузки операционной среды;

  • 4) включить питание мезонина, выдержать мезонин во включенном состоянии не менее 20 мин;

  • 5) руководствуясь приложением Д, запустить на исполнение программный файл <<MH32C(CM), MT16, МТД32 Проверка, калибровка»;

  • 6) в открывшемся окне «Выбор инструмента» из списка выбрать носитель мезонинов, на котором установлен проверяемый мезонин;

  • 7) после исчезновения сообщения программы «идет инициализация» (носителя мезонинов) в окне «Мез» указать номер проверяемого мезонина;

  • 8) выбрать закладку «Поверка»;

  • 9) в окно «Файл протокола» ввести желаемое имя файла протокола. Если не указан путь размещения файла, то он создаётся в директории, из которой запускается программа «МН32С(СМ),МТ16,МТД32 Проверка, калибровка»;

  • 10) на программной панели в поле выбора «Температура» выбрать режим 20 °C, нажать кнопку «калибровка диапазона»;

  • 11) на программной панели нажать кнопку «.»» (справа от окна «диапазон»). После нажатия кнопки появится программная панель «Выбор диапазона»;

  • 12) в открывшейся программной панели «Выбор диапазона» в окне «выбор диапазона» выбрать для проверки диапазон «6», нажать кнопку «Установить», после чего закрыть программную панель «Выбор диапазона»;

  • 13) на программной панели переключатель U/R установить в положение «R»;

  • 14) на программной панели в окне «Канал» задать номер проверяемого канала;

  • 15) подключить магазин сопротивлений Р1 к выходам источника тока опроса и входам измерителя первого канала. Для этого штекеры «1» и «2» кабелей К2 и КЗ подключить к гнездам УКСИ68 соответственно проверяемому каналу (см. таблицу 5.3).

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

27

Таблица 5.3

Канал

Номер гнезда УКСИ68

Штекер кабеля

«1»

К2

Штекер «2» кабеля К2

Штекер «1» кабеля КЗ

Штекер кабеля

«2» КЗ

1

27

49

1

64

2

13

49

33

68

3

38

50

10

6

4

2

51

7

8

5

36

52

34

30

6

3

53

11

12

7

9

54

17

23

8

35

55

15

16

9

41

56

14

18

10

42

57

19

20

11

43

58

21

22

12

4

59

65

24

13

45

60

25

26

14

46

61

28

67

15

5

62

29

66

16

48

63

31

32

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

  • 16) установить на магазине сопротивлений Р1 первое значение эталонного сопротивления для проверяемого диапазона в соответствии с графой «Значения эталонных сопротивлений, устанавливаемых при поверке мезонина» таблицы 5.4;

  • 17) на программной панели переключатель «Входное реле» установить в положение «вкл»;

  • 18) в окно ввода «Установлено» программной панели ввести значение эталонного сопротивления, установленного на магазине сопротивлений Р1. Нажать кнопки «Пуск» и «Протокол»;

  • 19) выполнить действия 16), 17), 18) для второго и третьего значений эталонного сопротивления в графе «Значения эталонных сопротивлений, устанавливаемых при поверке мезонина» таблицы 5.4;

  • 20) выполнить действия 11), 12) 16) - 19) для пятого - первого диапазонов мезонина, устанавливая выбранный диапазон в окне «выбор диапазона» в действии 12);

  • 21) выполнить действия 14) - 20) для каналов мезонина со второго по 16-й;

  • 22) для выхода из программы на программной панели нажать кнопку «Выход»;

  • 23) в открывшемся окне с сообщением «Завершить работу с мезонином МН32С?» нажать кнопку «Да»;

  • 24) выйти из программы, выключить питание приборов, носителя мезонинов и ПЭВМ, отключить приборы и остальные принадлежности.

5.6.3.2Результат поверки считать положительным, если для всех измеренных значений сопротивлений постоянному току в протоколе поверки получен результат - норма.

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

28

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Таблица 5.4

Обозначение

Выбор диапазона

Диапазон измерений сопротивления постоянному току

Значения эталонных сопротивлений, устанавливаемых при поверке мезонина

Канал

МТ16-4Л

ФТКС.468266.026

6

«10 кОм»

10 кОм, 7 кОм, 5 кОм,

2 кОм, 200 Ом

1 - 16

5

«5 кОм»

5 кОм, 4 кОм, 2 кОм,

1 кОм, 100 Ом

4

«2 кОм»

2 кОм, 1,5 кОм, 1кОм,

500 Ом, 50 Ом

3

«1 кОм»

1 кОм, 700 Ом, 500 Ом, 200 Ом, 20 Ом

2

«500 Ом»

500 Ом, 350 Ом, 200 Ом,

100 Ом, 10 Ом

1

«250 Ом»

250 Ом, 150 Ом, 100 Ом,

50 Ом, 10 Ом

МТ16-4Л-01

ФТКС.468266.026-01

6

«2,5 кОм»

2,5 кОм, 1,5 кОм, 1 кОм,

500 Ом, 50 Ом

1 - 16

5

«1,25 кОм»

1,25 кОм, 700 Ом, 500 Ом,

200 Ом, 30 Ом

4

«500 Ом»

500 Ом, 350 Ом, 200 Ом,

100 Ом, 10 Ом

3

«250 Ом»

250 Ом, 150 Ом, 100 Ом,

50 Ом, 10 Ом

2

«125 Ом»

125 Ом, 100 Ом, 70 Ом,

30 Ом, 5 Ом

1

«62 Ом»

62 Ом, 42 Ом, 22 Ом,

12 Ом, 2 Ом

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

29

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Продолжение таблицы 5.4

Обозначение

Выбор диапазона

Диапазон измерений сопротивления постоянному току

Значения эталонных сопротивлений, устанавливаемых при поверке мезонина

Канал

МТ16-4Л-02

ФТКС.468266.026-02

6

«10 кОм»

10 кОм, 7 кОм, 5 кОм,

2 кОм, 200 Ом

1 - 8

5

«5 кОм»

5 кОм, 4 кОм, 2 кОм,

1 кОм, 100 Ом

4

«2 кОм»

2 кОм, 1,5 кОм, 1 кОм, 500 Ом, 50 Ом

3

«1 кОм»

1 кОм, 700 Ом, 500 Ом, 200 Ом, 20 Ом

2

«500 Ом»

500 Ом, 350 Ом, 200 Ом,

100 Ом, 10 Ом

1

«250 Ом»

250 Ом, 150 Ом, 100 Ом,

50 Ом, 10 Ом

6

«2,5 кОм»

2,5 кОм, 1,5 кОм, 1 кОм,

500 Ом, 50 Ом

9 - 16

5

«1,25 кОм»

1,25 кОм, 700 Ом, 500 Ом,

200 Ом, 30 Ом

4

«500 Ом»

500 Ом, 350 Ом, 200 Ом,

100 Ом, 10 Ом

3

«250 Ом»

250 Ом, 150 Ом, 100 Ом,

50 Ом, 10 Ом

2

«125 Ом»

125 Ом, 100 Ом, 70 Ом,

30 Ом, 5 Ом

1

«62 Ом»

62 Ом, 42 Ом, 22 Ом,

12 Ом, 2 Ом

МТ16-4Л-03

ФТКС.468266.026-03

6

«80 кОм»

80 кОм, 60 кОм, 40 кОм,

20 кОм, 1 кОм

1 - 16

5

«45 кОм»

45 кОм, 30 кОм, 20 кОм,

10 кОм, 1 кОм

4

«18 кОм»

18 кОм, 15 кОм, 10 кОм,

5 кОм, 350 Ом

3

«9 кОм»

9 кОм, 7 кОм, 5 кОм,

2 кОм, 200 Ом

2

«4,5 кОм»

4,5 кОм, 3 кОм, 1,5 кОм,

800 Ом, 100 Ом

1

«2,25 кОм»

2,25 кОм, 1,7 кОм, 1,2 кОм,

500 Ом, 10 Ом

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

30

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

5.7 Обработка результатов измерений

  • 5.7.1 Обработка результатов измерений, полученных экспериментально, осуществляется в соответствии с ГОСТ Р 8.736-2011 «ГСИ. Измерений прямые многократные. Методы обработки результатов измерений».

  • 5.7.2 Результаты измерений заносятся в файл протокола (значения погрешностей подсчитываются автоматически), содержащий информацию о выполнении поверки по методике, изложенной в разделе 5.

5.8 Оформление результатов поверки

  • 5.8.1 Для каждой измеряемой величины в протоколе указываются:

  • 1) результат измерений величины;

  • 2) значение погрешности измерений, рассчитанное в результате обработки результатов измерений;

  • 3) предел допускаемой погрешности для каждого измеренного значения измеряемой величины;

  • 4) результат сравнения значения погрешности измерений, рассчитанного в результате обработки результатов измерений, с пределами допускаемой погрешности.

Примечание - Обозначения, принятые в протоколе проверок, приведены в приложении Е.

  • 5.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на мезонин выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение мезонина запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

31

Приложение А

(обязательное)

Назначение контактов входного соединителя 71430-0006 на лицевой панели мезонина

i. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Таблица А.1

№ контакта

Название

Назначение

1

IN1+

Плюс измерительного входа 1

64

IN1-

Минус измерительного входа 1

27

ICT1

Плюс источника тока опроса 1

47

AGND

Минус источника тока опроса

33

IN2+

Плюс измерительного входа 2

68

IN2-

Минус измерительного входа 2

13

ICT2

Плюс источника тока опроса 2

49

AGND

Минус источника тока опроса

10

IN3+

Плюс измерительного входа 3

6

IN3-

Минус измерительного входа 3

38

ICT3

Плюс источника тока опроса 3

50

AGND

Минус источника тока опроса

7

IN4+

Плюс измерительного входа 4

8

IN4-

Минус измерительного входа 4

2

ICT4

Плюс источника тока опроса 4

51

AGND

Минус источника тока опроса

34

IN5+

Плюс измерительного входа 5

30

IN5-

Минус измерительного входа 5

36

ICT5

Плюс источника тока опроса 5

52

AGND

Минус источника тока опроса

11

IN6+

Плюс измерительного входа 6

12

IN6-

Минус измерительного входа 6

3

ICT6

Плюс источника тока опроса 6

53

AGND

Минус источника тока опроса

17

IN7+

Плюс измерительного входа 7

23

IN7-

Минус измерительного входа 7

9

ICT7

Плюс источника тока опроса 7

54

AGND

Минус источника тока опроса

15

IN8+

Плюс измерительного входа 8

16

IN8-

Минус измерительного входа 8

35

ICT8

Плюс источника тока опроса 8

55

AGND

Минус источника тока опроса

ФТКС.468266.026РЭ

Лист

32

Изм.

Лист

№ докум.

Подл.

Дата

i. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Продолжение таблицы А.1

контакта

Название

Назначение

14

IN9+

Плюс измерительного входа 9

18

IN9-

Минус измерительного входа 9

41

ICT9

Плюс источника тока опроса 9

56

AGND

Минус источника тока опроса

19

IN10+

Плюс измерительного входа 10

20

IN10-

Минус измерительного входа 10

42

ICT10

Плюс источника тока опроса 10

57

AGND

Минус источника тока опроса

21

IN11+

Плюс измерительного входа 11

22

IN11-

Минус измерительного входа 11

43

ICT11

Плюс источника тока опроса 11

58

AGND

Минус источника тока опроса

65

IN12+

Плюс измерительного входа 12

24

IN12-

Минус измерительного входа 12

4

ICT12

Плюс источника тока опроса 12

59

AGND

Минус источника тока опроса

25

IN13+

Плюс измерительного входа 13

26

IN13-

Минус измерительного входа 13

45

ICT13

Плюс источника тока опроса 13

60

AGND

Минус источника тока опроса

28

IN14+

Плюс измерительного входа 14

67

IN14-

Минус измерительного входа 14

46

ICT14

Плюс источника тока опроса 14

61

AGND

Минус источника тока опроса

29

IN15+

Плюс измерительного входа 15

66

IN15-

Минус измерительного входа 15

5

ICT15

Плюс источника тока опроса 15

62

AGND

Минус источника тока опроса

31

IN16+

Плюс измерительного входа 16

32

IN16-

Минус измерительного входа 16

48

ICT16

Плюс источника тока опроса 16

63

AGND

Минус источника тока опроса

39

Corp

Корпус

Примечания

  • 1 Измеряемые сигналы должны подаваться на входы IN(I)+ и IN(I)-мезонина с учетом полярности входного сигнала экранированными витыми парами.

  • 2 Цепь Corp предназначена для обеспечения электрического контакта защитного экрана кабеля, подсоединяемого к мезонину, с корпусом крейта или носителем мезонинов.

ФТКС.468266.026РЭ

Лист

33

Изм.

Лист

№ докум.

Подл.

Дата

Приложение Б

(обязательное)

Назначение контактов соединителя ESQT-150

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Таблица Б.1

№ контакта

Название

Назначение

1

INT D0

Разряд шины данных регистров управления

2

FIFO D0

Разряд шины данных чтения информации из FIFO

3

INT D1

Разряд шины данных регистров управления

4

FIFO D1

Разряд шины данных чтения информации из FIFO

5

INT D2

Разряд шины данных регистров управления

6

FIFO D2

Разряд шины данных чтения информации из FIFO

7

INT D3

Разряд шины данных регистров управления

8

FIFO D3

Разряд шины данных чтения информации из FIFO

9

INT D4

Разряд шины данных регистров управления

10

GND M

Общий

11

INT D5

Разряд шины данных регистров управления

12

FIFO D4

Разряд шины данных чтения информации из FIFO

13

INT D6

Разряд шины данных регистров управления

14

FIFO D5

Разряд шины данных чтения информации из FIFO

15

INT D7

Разряд шины данных регистров управления

16

FIFO D6

Разряд шины данных чтения информации из FIFO

17

INT D8

Разряд шины данных регистров управления

18

FIFO D7

Разряд шины данных чтения информации из FIFO

19

INT D9

Разряд шины данных регистров управления

20

GND M

Общий

21

INT D10

Разряд шины данных регистров управления

22

FIFO D8

Разряд шины данных чтения информации из FIFO

23

INT D11

Разряд шины данных регистров управления

24

FIFO D9

Разряд шины данных чтения информации из FIFO

25

INT D12

Разряд шины данных регистров управления

26

FIFO D10

Разряд шины данных чтения информации из FIFO

27

INT D13

Разряд шины данных регистров управления

28

FIFO D11

Разряд шины данных чтения информации из FIFO

29

INT D14

Разряд шины данных регистров управления

30

GND M

Общий

31

INT_D15

Разряд шины данных регистров управления

ФТКС.468266.026РЭ

Лист

34

Изм.

Лист

№ докум.

Подл.

Дата

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Продолжение таблицы Б.1

№ контакта

Название

Назначение

32

FIFO D12

Разряд шины данных чтения информации из FIFO

33

INT WR

Строб записи регистров управления

34

FIFO D13

Разряд шины данных чтения информации из FIFO

35

INT RD

Строб чтения регистров управления

36

FIFO D14

Разряд шины данных чтения информации из FIFO

37

SYSRESET

Сигнал аппаратного сброса

38

FIFO D15

Разряд шины данных чтения информации из FIFO

39

IRQ

Линия прерывания

40

GND M

Общий

41

16MGH

Системная частота 16 Мгц

42

FIFO D16

Разряд шины данных чтения информации из FIFO

43

-

44

FIFO D17

Разряд шины данных чтения информации из FIFO

45

INT A0

Разряд шины адреса регистров управления

46

FIFO D18

Разряд шины данных чтения информации из FIFO

47

INT A1

Разряд шины адреса регистров управления

48

FIFO D19

Разряд шины данных чтения информации из FIFO

49

INT A2

Разряд шины адреса регистров управления

50

GND M

Общий

51

-

52

FIFO D20

Разряд шины данных чтения информации из FIFO

53

-

54

FIFO D21

Разряд шины данных чтения информации из FIFO

55

-

56

FIFO D22

Разряд шины данных чтения информации из FIFO

57

-

58

FIFO D23

Разряд шины данных чтения информации из FIFO

59

GROUND

Корпус

60

GND M

Общий

61

32MGH

Системная частота 32 Мгц

62

-

63

-

64

-

65

-

66

-

67

PUSK

Строб запуска измерений

68

-

69

-

70

GND M

Общий

71

-

72

-

73

DATA VAL

Признак действительности считанных из FIFO данных

74

-

75

RD MEZ

Строб чтения данных из FIFO

76

-

77

SEL MEZ

Строб выбора мезонина

78

ФТКС.468266.026РЭ

Лист

35

Изм.

Лист

№ докум.

Подл.

Дата

Продолжение таблицы Б.1

№ контакта

Название

Назначение

79

GND M

Общий

80

GND M

Общий

81

GND M

Общий

82

FIFO D24

Разряд шины данных чтения информации из FIFO

83

GND M

Общий

84

5V

Напряжение +5 В

85

5V

Напряжение +5 В

86

5V

Напряжение +5 В

87

GND M

Общий

88

-

89

GND M

Общий

90

GND M

Общий

91

-

92

-

93

-

94

-

95

-

96

-

97

GND M

Общий

98

GND M

Общий

99

12V

Напряжение +12 В

100

12V

Напряжение +12 В

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Приложение В

(обязательное)

Методика внешней калибровки мезонина

В.1 Порядок внешней калибровки

В. 1.1 Провести калибровку мезонина по напряжению. Для этого подготовить следующие измерительные приборы и принадлежности:

  • — мультиметр 3458A (далее - мультиметр);

  • — источник питания постоянного тока GPS-3030D (далее - источник питания);

  • - ИОН ФТКС.687420.028;

  • — соединитель контрольный Т-МТ16 ФТКС.685621.035;

  • - Кабель ШШВЭ ФТКС.685621.531 - 2 шт;

  • - кабель ШШВ ФТКС.685621.038 - 1 шт;

— Кабель USB типа А-В - 1 шт.

В.1.2 Собрать рабочее место согласно рисунку Г.1 приложения Г.

В. 1.3 Включить мультиметр PV1, установить его в режим измерений напряжения постоянного тока с автоматическим выбором диапазона. На лицевой панели мультиметра PV1 кнопку «GUARD» установить в положение «Open».

В. 1.4 Установить регуляторы источника питания G1 в крайнее левое положение. Включить питание G1.

В. 1.5 Включить ПЭВМ, убедиться в отсутствии сообщения об ошибках ее самотестирования и загрузки операционной среды.

В.1.6 Включить питание мезонина, выдержать его во включенном состоянии не менее 20 мин.

В. 1.7 Руководствуясь приложением Д запустить на исполнение программу «МН32С(СМ),МТ16,МТД32 Проверка, калибровка».

В. 1.8 В открывшемся окне «Выбор инструмента» из списка выбрать носитель мезонинов, на котором установлен проверяемый мезонин.

В. 1.9 После исчезновения сообщения программы «идет инициализация» (носителя мезонинов) в окне «Мез» указать номер проверяемого мезонина.

В.1.10 Выбрать закладку «Калибровка».

В.1.10 На программной панели нажать кнопку «Самоконтроль», дождаться сообщения о завершении самоконтроля и закрыть окно проверки самоконтроля.

В.1.11 Выставить на источнике питания G1 значение напряжения (15,5 ± 0,5) В.

В.1.12 На ИОН (А5) установить тумблер «Питание» в положение «Вкл», тумблер «Р.пер» в положение «ВНУТР».

В.1.13 На программной панели в окне «диапазон» выбрать «2,5 В».

ФТКС.468266.026РЭ

Лист

37

Изм.

Лист

№ докум.

Подл.

Дата

i. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

ФТКС.468266.026РЭ

Лист

36

Изм.

Лист

№ докум.

Подл.

Дата

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Таблица В.1

Диапазон

Устанавливаемое на входах мезонина напряжение, мВ

Положение тумблера «АТ» на ИОН

«62 мВ»

55 ± 5

«500 мВ»

«125 мВ»

115 ± 5

«500 мВ»

«250 мВ»

230 ± 10

«500 мВ»

«500 мВ»

480 ± 10

«500 мВ»

«1,25 В»

1200 ± 40

«10 В»

«2,5 В»

2450 ± 40

«10 В»

В.1.14 На ИОН (А5) установить тумблер «АТ» в положение в соответствии с таблицей В.1.

В.1.15 На программной панели нажать кнопку «Калибровка диапазона».

В.1.16 Установить на входах мезонина для выбранного диапазона измерений значение напряжения, указанное в графе «Устанавливаемое на входах мезонина напряжение, мВ» таблицы В.1.

Примечание - Установка величины напряжения производится плавным вращением регуляторов «ГРУБО» и «ТОЧНО» на лицевой панели ИОН с одновременным наблюдением за показаниями мультиметра PV1. После задания требуемого напряжения выждать завершения переходных процессов в течение не менее одной минуты.

В.1.17 На программной панели переключатель «реле» установитиь в положение «вкл».

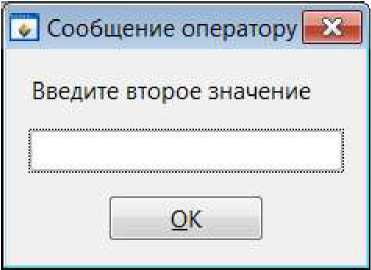

В.1.18 Измеренное мультиметром PV1 значение напряжения Un с точностью не менее шести значащих цифр ввести в окно «Установлено» на программной панели.

В.1.19 На программной панели нажать кнопку «Пуск».

В.1.20 Изменить полярность устанавливаемого на входах мезонина напряжения. Для этого необходимо:

  • - штепсель «+» кабеля К4 подключить к гнезду «-» «ВЫХ2» на ИОН,

  • - штепсель «-» кабеля К4 подключить к гнезду «+» «ВЫХ2» на ИОН.

В.1.21 Измеренное мультиметром PV1 отрицательное значение напряжения Un со знаком минус и с точностью не менее шести значащих цифр ввести в окно «Сообщение оператору» на программной панели. Нажать кнопку «ОК».

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

38

В.1.22 Вернуть исходную полярность устанавливаемого на входах мезонина напряжения. Для этого необходимо:

  • - штепсель «+» кабеля К4 подключить к гнезду «+» «ВЫХ2» на ИОН,

  • - штепсель «-» кабеля К4 подключить к гнезду «-» «ВЫХ2» на ИОН.

В.1.23 На программной панели в поле «Запись в EEPROM» выбрать «Все» каналы и нажать кнопку «запись». В появившемся диалоговом окне подтвердить запись коэффициентов в EEPROM нажав, кнопку «Yes».

В. 1.2 4 Если на программной панели переключатель «реле» находится в положении «вкл» необходимо установитиь в положение «выкл».

В.1.25 Провести калибровку остальных диапазонов мезонина. Для этого выполнить п.п. В.1.13 - В.1.23, выбирая в п. В.1.13 калибруемый диапазон и устанавливая в п. В.1.16 на входах мезонина соответствующее значение напряжения, указанное в графе «Устанавливаемое на входах мезонина напряжение, мВ» таблицы В.1.

В.1.26 Провести калибровку мезонина по току. Для этого подготовить следующие измерительные приборы и принадлежности:

  • - мультиметр 3458A (далее - мультиметр);

  • - магазин сопротивлений Р4834-М1 (далее - магазин сопротивлений );

  • - УКСИ68 ФТКС.687420.031;

  • - кабель ШШ2 ФТКС.685621.099;

— Кабель USB типа А-В - 1 шт;

  • - кабель К-УКСИ ФТКС.685621.002 - 2 шт.

Собрать рабочее место согласно рисунку Г.2 приложения Г.

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Таблица В.2

Канал

Номер гнезда УКСИ68

Штекер кабеля

«1»

К2

Штекер «2» кабеля К2

Штекер «1» кабеля КЗ

Штекер кабеля

«2»

КЗ

1

27

49

1

64

2

13

49

33

68

3

38

50

10

6

4

2

51

7

8

5

36

52

34

30

6

3

53

11

12

7

9

54

17

23

8

35

55

15

16

9

41

56

14

18

10

42

57

19

20

11

43

58

21

22

12

4

59

65

24

13

45

60

25

26

14

46

61

28

67

15

5

62

29

66

16

48

63

31

32

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

39

В.1.27 На программной панели нажать кнопку «Калибровка токов».

В.1.28 Подключить магазин сопротивлений P1 к выходам источника тока опроса и входам измерителя первого калибруемого канала. Для этого штекеры «1» и «2» кабелей К2 и КЗ подключить к гнездам 27 и 49, 1 и 64 УКСИ68 соответственно (см. таблицу В.2).

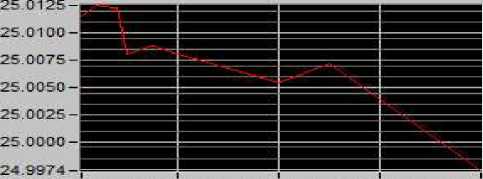

В. 1.29 В открывшейся панели «Калибровка токов» установить значение тока опроса, соответствующее варианту исполнения мезонина (см. таблицу 1.1) и номер калибруемого канала.

I, мкА

R, Ом

и, В

1

25.011Е04Е+0

1.000000Е+3

0.02501

2

25.012540E+Q

4.оооооаЕ+з

0.10005

3

25 Q123SSE+0

Е-.ООООООЕ+З

0.T2S06

4

25.012311 Е+0

B.OOOGOGE+3

0.2001-0

5

25.00S0S5E+0

1 O.OOOQOOE+3

0.2500В

6

25.00SS05E+0

15.000000Е+3

0.37513

7

25.00 В01 4Е+О

2G.OOQQGOE+3

0.50016

В

25.0054ВЗЕ+0

40.0 OOGOOE +3

1.00022

9

25.007147E+Q

5Q.OOOQGOE+3

1.25036

10

24.997365Е+0

30.00 OGOOE+3

1.99979

В. 1.31 В окно, «Ом» программной панели «Калибровка токов» ввести значение сопротивления, установленного на магазине сопротивлений P1, установить переключатель «реле» в положение «вкл» и нажать кнопку «Измерить».

В.1.32 Поочередно устанавливая на магазине электрического сопротивления P1 остальные значения эталонных сопротивлений (см. таблицу В.З) выполнить для них п. В.1.31.

В.1.33 Для калибровки источников токов опроса со второго по 16 канал выполнить пп. В.1.28 - В.1.31.

Примечания

  • 1 Подключение магазина сопротивлений      P1 в п. В.1.28 к

соответствующим выходам источников тока опроса и входам измерителя этих каналов на УКСИ68 провести в соответствии с таблицей В.2.

  • 2 В п. В.1.29 установить номер калибруемого канала и соответствующий варианту исполнения мезонина ток опроса (см. таблицу 1.1).

В.1.34 На программной панели в поле «Запись в EEPROM» выбрать «Все» каналы и нажать кнопку «запись». В появившемся диалоговом окне подтвердить запись коэффициентов в EEPROM нажав, кнопку «Yes».

В.1.35 Для выхода из программы нажать кнопку «Выход»;

В.1.36 В открывшемся окне с сообщением «Завершить работу с мезонином МН32С?» нажать кнопку «Да»;

В. 1.37 выйти из программы, выключить питание приборов, носителя мезонинов и ПЭВМ, отключить приборы и остальные принадлежности.

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

В.1.30 Установить на магазине сопротивлений P1 первое значение эталонного сопротивления, в соответствии с вариантом исполнения мезонина (см. таблицу В.З).

Таблица В.З

Обозначение

Значения эталонных сопротивлений

№ канала

ФТКС.468266.026

10 кОм; 5 кОм; 2,5 кОм; 1 кОм; 500 0м;

250 Ом; 100 Ом; 50 Ом; 25 Ом; 5 Ом

1 - 16

ФТКС.468266.026-01

2,5 кОм; 1,25 кОм; 750 Ом; 500 0м; 375 Ом;

250 Ом; 125 Ом; 50 Ом; 25 Ом; 5 Ом

1 - 16

ФТКС.468266.026-02

10 кОм; 5 кОм; 2,5 кОм; 1 кОм; 500 Ом;

250 Ом; 100 Ом; 50 Ом;25 Ом; 5 Ом

1 - 8

2,5 кОм; 1,25 кОм; 750 Ом; 500 Ом; 375 Ом;

250 Ом; 125 Ом; 50 Ом; 25 Ом; 5 Ом

9 - 16

ФТКС.468266.026-03

80 кОм; 50 кОм; 40 кОм; 20 кОм; 15 кОм;

10 кОм; 8 кОм; 5 кОм; 4 кОм; 1 кОм

1 - 16

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

40

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

ФТКС.468266.026РЭ

Лист

41

Изм.

Лист

№ докум.

Подл.

Дата

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Изм.

Лист

№ докум.

Подл.

Дата

А1

A2

АЗ

А5

G1

PV1

К1

K2,K4

КЗ

К5

ПЭВМ

Носитель мезонинов типа MezaBOX-4M LXI ФТКС.469133.013 или MezaBOX ФТКС.469133.006 с установленным на нем поверяемым мезонином А4

Преобразователь AC-DC из состава носителя мезонинов ИОН ФТКС.687420.028

Источник питания постоянного тока GPS-3030D

Мультиметр 3458А

Кабель USB типа А-В

Кабель ШШВЭ ФТКС.685621.531

Соединитель контрольный Т-МТ16 ФТКС.685626.035

Кабель ШШВ ФТКС.685621.038

Рисунок Г.1

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

i. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

А1      ПЭВМ

A2       Носитель мезонинов типа MezaBOX-4M LXI ФТКС.469133.013 или

MezaBOX ФТКС.469133.006 с установленным на нем поверяемым мезонином АЗ

А4       Преобразователь AC-DC из состава носителя мезонинов.

А5       Устройство УКСИ68 ФТКС.687420.031

P1       Магазин сопротивлений Р4834-М1

К1       Кабель USB типа А-В

K2,K3   Кабель К-УКСИ ФТКС.685621.002

К4        Кабель ШШ2 ФТКС.685621.099

Рисунок Г.2

ФТКС.468266.026РЭ

Лист

44

Изм.

Лист

№ докум.

Подл.

Дата

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Приложение Д

(обязательное)

Порядок запуска программ на исполнение

Д.1 После каждого включения крейта, перед запуском программы проверки, необходимо запустить на исполнение программу менеджер ресурсов VXI.

Д.2 Для запуска программы менеджера ресурсов VXI («Resource Manager») в среде Windows необходимо выбрать из меню «Пуск» в подменю ПО интерфейса VXI ярлык этой программы.

Д.З Для запуска на исполнение любой программы из меню «Пуск» в меню «Пуск» необходимо выбрать подменю «Выполнить». В появившемся окне необходимо нажать кнопку «Обзор». В окне «Обзор» необходимо выбрать диск и папку местонахождения файла запускаемой программы и, отметив файл запуска, нажать кнопку «Открыть». При этом сведения о размещении исполняемого файла перемещаются в командную строку окна «Запуск программы». Затем необходимо нажать на кнопку «ОК», программный файл запустится на исполнение.

Д.4 Для запуска на исполнение любой программы из программы «Проводник» из меню «Пуск», в подменю «Программы», выбрать программу «Проводник». В раскрывшемся окне необходимо выбрать диск и папку местонахождения файла запускаемой программы. Установить указатель манипулятора типа «Мышь» (далее по тексту - «мышь») на файл программы и дважды нажать на левую кнопку «мыши».

Д.5 Упростить запуск программ можно, поместив ярлыки к ним на «рабочем столе» экрана. Для этого необходимо обратиться к справочной системе Windows.

Для запуска программы на исполнение достаточно установить указатель «мыши» на ярлык программы и дважды нажать левую кнопку «мыши».

Д.6 В случае использования программ проверки модулей, после запуска программ необходимо выбрать инструменты (модули, мезонины) для проверки, для чего:

  • — на панели «Выбор инструмента» установить указатель «мыши» на название инструмента и отметить его (нажать левую кнопку «мыши»);

  • — нажать кнопку «Выбрать».

    ФТКС.468266.026РЭ

    Лист

    45

    Изм.

    Лист

    № докум.

    Подл.

    Дата

Приложение Е (справочное)

Обозначения, принятые в протоколе поверок

Rn

эталонное сопротивление, подключаемое ко входам измерительных каналов мезонина;

Rx dRmax dRs Axs

  • - среднее измеренное значение;

  • - максимальное значение абсолютной погрешности измерений;

  • - среднее значение абсолютной погрешности измерений;

  • - среднее значение приведенной относительной погрешности

    измерении;

    Axmax

максимальное значение приведенной относительной погрешности

измерении;

An

норма погрешности.

Примечание - Rx, dRmax и dRs внутри доверительного интервала, по всей совокупности измерений Ri

рассчитывается по значениям находящимся Доверительный интервал E рассчитывается следующим образом

>

100

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

где Rcp

1=1

100

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

. № подл.        Подп. и дата        Взам. ине. Ns        Ине. № дубл.        Подл.

6038                 13.10.15

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного докум. и дата

Подп

Дата

измененных

замененных

НОВЫХ

аннулированных

4

-

Все

-

-

47

ФТКС.196-2016

Изм.

Лист

№ докум.

Подл.

Дата

ФТКС.468266.026РЭ

Лист

47

ГОСТ 2.104

Копировал

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
