Методика поверки «ГСОЕИ. ВЕСЫ ЛАБОРАТОРНЫЕ КВАДРАТНЫЕ» (ГОСТ 8.228-77)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

ГОСТ 8.228—77

Издание официальное

■ч

S-

|                  ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ЛО СТАНДАРТАМ

.6                                                              и

Москва

я

8

УДК 1413.089.6:006.354

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета стандартов Совета Министров СССР от 17 января 1977 г. Не 124 срок введения установлен

Настоящий стандарт распространяется на лабораторные квадрантные весы, выпущенные по ГОСТ 19491—74, а также весы, выпущенные до введения ГОСТ 19491—74, и импортные весы аналогичной конструкции, находящиеся в эксплуатации, и устанавливает методы и средства их первичной и периодической поверок.

В стандарте полностью учтены требования рекомендаций СЭВ по стандартизации PC 3123—71.

• 1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 1.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в таблице.

    Переиздание. Январь 1980 г.

    © Издательство стандартов, 1981

    Наименование операций	Номера пунктов стандарта	Средства поверки и их нормативно-технически е характеристики
    Внешний осмотр	ЭЛ-
    Опробование	3.2	Образцовые гири 2 и 3-го
    Правильность    юстировки	3.34
    струнки		разрядов массой от ДО мг до 10 кг по ГОСТ W-78 с допускаемыми погрешностями не более О.З допускаемой погрешности весов
    Погрешность весов при измерении массы по шкале	3.33	То же
    Погрешность весов при нагрузках, соответствующих началу и концу каждого диапазона переключения	3.3.4	»
    Вариация показаний весов и смещение положения равновесия ненагруженных весов	33.5	>

Издание официальное

★

Стр. 2 ГОСТ 8.228—77

• 2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 2.1. При проведении поверки весов должны соблюдаться следующие условия.

    • 2.1.1. Температура воздуха в помещении должна быть 20=Ь2°С для весов 3-го класса и 20±5°С для весов 4-го класса при относительной влажности воздуха от 30 до 80%. Температура не должна изменяться более чем на 0,5°С в час для весов 3-го класса и на 2°С в час для весов 4-го класса точности.

    • 2.1.2. Воздух в помещении не должен содержать вредных паров и газов, вызывающих коррозию деталей весов.

    • 2.1.3. В помещении не должно быть воздушных потоков и вибраций, вызывающих заметное дрожание изображения шкалы.

    • 2.1.4. ' Весы должны быть установлены на прочных массивных столах или кронштейнах, вделанных в капитальную стену.

    • 2.1.5. Весы не следует устанавливать вблизи отопительных систем, наружных стен и окон, не защищенных теплоизоляцией.

    • 2.1.6. Поверку весов после сборки и регулировки следует производить не ранее чем через 2 ч.

  • 2.2. Перед.проведением поверки весы должны быть установлены по уровню. Ненагруженные весы приводят в положение равновесия.

• 3. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 3.1. Внешний осмотр

    • 3.1.1. При проведении внешнего осмотра должно быть установлено соответствие весов следующим требованиям:

качество покрытий детален и узлов, вид шкалы, маркировка и комплектность весов должны соответствовать требованиям ГОСТ 19491—74.

• 3.2. Опробование

  • 3.2.1. При опробовании проверяют соответствие весов следующим требованиям:

изображение шкалы на экране весов должно оставаться четким в пределах всего диапазона измерения;

устройство для компенсации тары (в весах с компенсацией тары) должно обеспечивать плавную работу на всем диапазоне компенсации;

устройство установки шкалы на нуль должно обеспечивать плавное перемещение изображения шкалы на экране в соответствии с требованиями ГОСТ 19491—74. В весах с устройством для §•      компенсации тары установку на нуль допускается производить с

помощью этого устройства.

• 3.3. Определение метрологических параметров

^{я единст}

^мере

^{Страница 4}

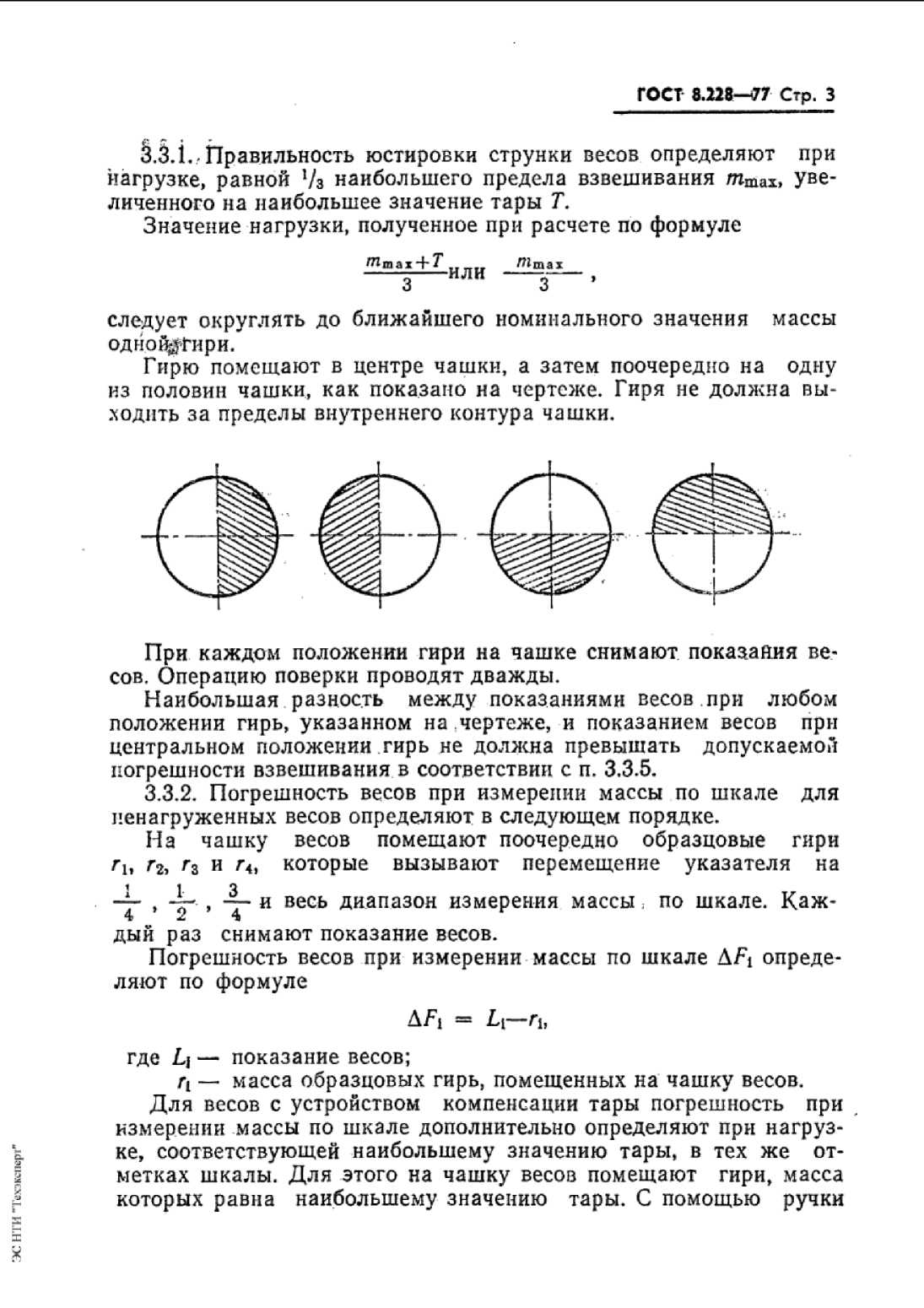

ГОСТ 8.228-77 Стр. 3

следует округлять до ближайшего номинального значения массы одной^гири.

Гирю помещают в центре чашки, а затем поочередно на одну из половин чашки, как показано на чертеже. Гиря не должна выходить за пределы внутреннего контура чашки.

При каждом положении гири на чашке снимают показания весов. Операцию поверки проводят дважды.

Наибольшая разность между показаниями весов при любом положении гирь, указанном на чертеже, и показанием весов при центральном положении гирь не должна превышать допускаемой погрешности взвешивания в соответствии с п. 3.3.5.

3.3.2. Погрешность весов при измерении массы по шкале для пенагруженных весов определяют в следующем порядке.

На чашку весов помещают поочередно образцовые гири г_ь Гг, г₃ и г₄, которые вызывают перемещение указателя на

1          1          Q

“4" » 2 > 4 ^{и весь} Диапазон измерения массы по шкале. Каждый раз снимают показание весов.

Погрешность весов при измерении массы по шкале АЛ определяют по формуле

АЛ = Li— п,

где Lj — показание весов;

Г[ — масса образцовых гирь, помещенных на чашку весов.

Для весов с устройством компенсации тары погрешность при измерении массы по шкале дополнительно определяют при нагрузке, соответствующей наибольшему значению тары, в тех же отметках шкалы. Для этого на чашку весов помещают гири, масса которых равна наибольшему значению тары. С помощью ручки

13.i,. Правильность юстировки струнки весов определяют при нагрузке, равной ’/з наибольшего предела взвешивания /Птах, увеличенного на наибольшее значение тары Т.

Значение нагрузки, полученное при расчете по формуле

Штах + Т ,, „„   /?1тах

-------или ------- ,

Стр. 4 ГОСТ 8.228—77

устройства для компенсации тары совмещают нулевую отметку шкалы с нулевой отметкой на экране.

Дальнейшие операции поверки и вычисления погрешностей проводят так же, как указано выше для ненагруженных весов.

Погрешность весов при измерении массы по шкале не должна быть более допускаемой погрешности взвешивания в соответствии с п. 3.3.5.

• 3.3.3. Погрешность весов при нагрузках, соответствующих началу и концу каждого диапазона переключения, определяют^ следующим образом.

Совмещают нулевую отметку шкалы с нулевой отметкой на экране. На чашку весов помещают образцовые гири, масса которых соответствует диапазону измерения массы по шкале, и снимают показания шкалы весов. С помощью гиревого механизма снимают наименьшую по массе встроенную в весы гирю и снимают показания. После этого нагрузку на весах вновь увеличивают на величину, равную диапазону измерения массы по шкале, и снимают показания. Операцию повторяют до достижения наибольшего предела взвешивания.

Для одной и той же нагрузки на чашке весов разность показаний при навешенной и снятой встроенной гире не должна превышать допускаемой погрешности взвешивания в соответствии с л, 3.3.5.

• 3.3.4. Вариацию показаний весов определяют при наибольшем пределе взвешивания следующим образом.

Совмещают нулевую отметку шкалы с нулевой отметкой. С помощью гиревого механизма снимают встроенные гири, а на чашку весов помещают нагрузку, соответствующую наибольшему пределу взвешивания, и снимают показания по шкале. Эту операцию повторяют не менее пяти раз.

Гири следует помещать в центре чашки весов.

После снятия нагрузки определяют положение равновесия ненагруженных весов.                                 , „ _

За вариацию показаний весов принимают разность между наибольшим и наименьшим значениями показаний нагруженных весов.

Вариация показаний и смещение положения равновесия непа-груженных весов в процессе поверки не должны превышать 0,8 допускаемой погрешности взвешивания в соответствии с п. 3.3.5.

• 3.3.5. Правильность юстировки струнки, погрешность весов при

,      измерении массы по шкале ненагруженных весов, погрешность

весов при нагрузках, соответствующих началу и концу каждого диапазона переключения, и вариация показаний весов не должны превышать значений, установленных ГОСТ 19491—74.

ГОСТ 8.223-77 Стр. 5

• 3.3.6. Метрологические параметры, указанные в п. 3.3.5 для весов, выпущенных до срока введения настоящего стандарта, не должны превышать значений, указанных в обязательном приложении.

• 3.3.6. Метрологические параметры, указанные в п. 3.3.5 для весов, выпущенных по ГОСТ 19491—74 после внедрения настоящего стандарта, не должны превышать значений, указанных в паспорте.

3.3.8. Для весов, находящихся в эксплуатации, метрологические ^параметры не должны превышать удвоенных значений, указанных в пп. 3.3.5—3.3.7.

• 4. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 4.1. На весы, признанные годными при поверке органами Госстандарта, выдается свидетельство установленной формы.

На лицевой стороне свидетельства указывается класс весов.

На оборотной стороне свидетельства указываются допускаемые погрешности весов, соответствующие ГОСТ 19491—74, а для весов, перечисленных в приложении, соответствующие величинам, приведенным в таблице этого приложения.

• 4.2. Периодическая ведомственная поверка лабораторных квадрантных весов оформляется отметкой в соответствующем документе, составленном ведомственной метрологической службой и согласованном с Госстандартом.

• 4.3. При выпуске из производства на весы, удовлетворяющие требованиям настоящего стандарта, предприятие-изготовитель выдает паспорт по ГОСТ 2.601—68 с отметкой о государственно? поверке.

• 4.4. Весы, не удовлетворяющие требованиям настоящего стандарта, к применению не допускаются.

Стр. 6 ГОСТ 8,228—77

ПРИЛОЖЕНИЕ

Обязательное

МЕТРОЛОГИЧЕСКИЕ ПАРАМЕТРЫ ЛАБОРАТОРНЫХ КВАДРАНТНЫХ ВЕСОВ
