УТВЕРЖДАЮ Первый заместитель генерального директора -заместитель по научной работе

ФГУП «ВНИЙФТРИ»

Инструкция

Комплексы имитации параметров радиоканалов аппаратно-программные Propsim

МЕТОДИКА ПОВЕРКИ

651-19-003 МП

2019 г.

1 Общие положения
  • 1.1 Настоящая методика распространяется на комплексы имитации параметров радиоканалов аппаратно-программные Propsim (далее по тексту - комплексы) модификаций Propsim F8, Propsim FS8, Propsim F32, и устанавливает методы средства первичной и периодической поверок.

  • 1.2 Интервал между поверками - 2 года.

  • 1.3 Допускается проведение поверки меньшего числа измеряемых величин и на меньших поддиапазонах измерений.

2 Операции поверки

2.1 При поверке выполняют операции, представленные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование и проверка программного обеспечения

7.2

да

да

3 Определение метрологических характеристик

7.3

да

да

3.1 Определение диапазона, дискретности и погрешности установки уровня выходного сигнала в диапазоне частот

7.3.1

да

да

3 Средства поверки

3.1 При проведении поверки используют средства измерений и вспомогательное оборудование. представленное в таблице 2.

Т аб л ица 2

Наименование и условное обозначение средств поверки

Основные технические характеристики средств поверки

Номер пункта методики

Частотомер электронно-счетный 53152А

Диапазон частот от 10 Гц до 46 ГГц, пределы допускаемой погрешности ± 1-10'8

7.3.1

Стандарт частоты рубидиевый FS 725

Пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5 • 1 О*11

7.3.1

Ваттметр N1914А, с преобразователем: Е9304А

Диапазон частот от 9 кГц до 6 ГГц, уровень входной мощности от минус 60 до 20 дБм, пределы допускаемой погрешности измерений мощности ± (от 4,5 до 6,0)%

7.3.1

Анализатор сигналов

Е4448А

Диапазон частот от 3 Гц до 50 ГГц, динамический диапазон от минус 169 до 30 дБм, пределы допускаемой погрешности измерений уровня ± (от 0,24 до 4,5) дБ уровень гармонических искажений не более минус 82 дБн

7.3.1

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики обеспечивающие проведение измерений с необходимой точностью.

  • 3.3 Все средства поверки должны быть исправны и иметь свидетельства о поверке.

4 Требования безопасности
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З) и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.2 Поверка комплексов должна осуществляться лицами, изучившими эксплуатационную, нормативную и нормативно-техническую документацию.

5 Условия поверки

При проведении поверки комплексов необходимо соблюдение следующих требований к условиям внешней среды:

  • - температура окружающей среды от 15 до 30 °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 106 кПа;

6 Подготовка к поверке

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать комплекс в условиях, указанных в п. 5 в течение не менее 2 ч;

  • - выполнить операции, оговоренные в технической документации изготовителя на поверяемый комплекс по его подготовке к поверке;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный прогрев средств поверки для установления их рабочего режима.

  • 7 Проведение поверки

    • 7.1 Внешний осмотр

      • 7.1.1 При проведении внешнего осмотра установить соответствие комплекса следующим требованиям:

  • - наружная поверхность не должна иметь следов механических повреждений, которые могут влиять на работу комплекса;

  • - разъемы должны быть чистыми;

  • - соединительные провода должны быть исправными;

  • - комплектность комплекса должна соответствовать указанной в технической документации фирмы-изготовителя.

  • 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования. приведенные в п. 7.1.1. В противном случае комплекс бракуется и направляется в ремонт

  • 7.2 Опробование и проверка программного обеспечения

    • 7.2.1 Включить комплекс и дать прогреться в течение 10 минут.

Выполнить процедуру диагностики в соответствии с технической документацией изготовителя на комплекс.

  • 7.2.2 Проверку соответствия заявленных идентификационных данных программного обеспечения проводить при загрузке программного обеспечения.

  • 7.2.3 Результаты опробования считать положительными, если в процессе диагностике отсутствуют сообщения об ошибках.

  • 7.2.4 Результаты проверки программного обеспечения считать положительными, если идентификационные данные программного обеспечения соответствуют данным, приведенным в таблице 3. В противном случае комплекс бракуется и направляется в ремонт.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Propsim FW

Номер версии (идентификационный номер) ПО

не ниже 3.11

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

7.3 Определение метрологических характеристик

  • 7.3.1 Определение диапазона, дискретности и погрешности установки уровня вы ходного сигнала в диапазоне частот

  • 7.3.1.1 Определение диапазона, дискретности и погрешности установки уровня выходного сигнала проводить путем сличения установленного значения уровня выходного сигнала с показаниями ваттметра N1914A с преобразователем Е9304А для уровней сигнала от минус 4 до 60 дБм (рисунок 1), и анализатора спектра Е4448А (рисунок 2) для уровней сигнала от минус 60 до минус 120 дБм. На уровне выходного сигнала ниже минус 60 дБм измерения проводить с помощью анализатора спектра Е4448А, для частот ниже 2,85 ГГц и уровня ниже минус 75 дБм использовать внутренний усилитель, чтобы усиливать низкие сигналы мощности. Для частот выше 2,85 ГГц использовать внешний усилитель с усилением сигнала на 20 дБ с погрешностью ±3,5 дБ, чтобы поднять сигнал выше уровня шумов.

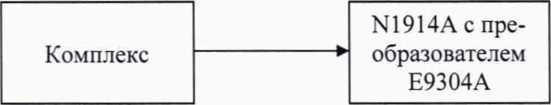

    Рисунок 1

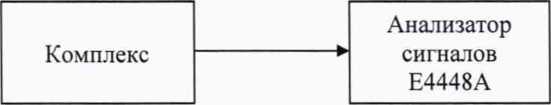

    Рисунок 2

Погрешность погрешности установки уровня выходного сигнала определить по формуле (4):

ZIP = Руст[дБм] - Риз.м[дБм],

(4)

где Руст - установленное значение уровня выходного сигнала, дБм;

Ризм - измеренное значение уровня выходного сигнала.

  • 7.3.1.2 Измерения проводить на частотах и уровнях выходного сигнала согласно таблице 4.

Таблица 4

У станавл иваемый уровень выходного сигнала, дБм

Устанавливаемая частота, МГц

Погрешность установки уровня мощности, дБм

Пределы допускаемой погрешности, дБм

Схема по рисунку 1

минус 16,0

1200

±1,5

минус 16,1

1200

±1,5

минус 16,2

1200

±1,5

минус 16,3

1200

±1,5

минус 16,4

1200

±1,5

минус 16,5

1200

±1,5

минус 16,6

1200

±1,5

минус 16,7

1200

±1,5

минус 16,8

1200

±1,5

минус 16,9

1200

±1,5

минус 17,0

1200

±1,5

минус 25,0

1200

±1,5

минус 35,0

1200

±1,5

минус 45,0

1200

±1,5

минус 55,0

1200

±1,5

минус 4 (кроме Propsim F8)

350

3000

6000

минус 20

220 (только Propsim F8)

±1,5

350

±1,5

3000

±1,5

6000

±1,5

минус 55

220 (только Propsim F8)

±1,5

350

±1,5

3000

±1,5

6000

±1,5

Схема по рисунку 2

минус 55

220 (только Propsim F8)

±1,5

минус 90

±1,5

минус 116

±1,5

минус 55

350

(кроме Propsim F8)

±1,5

минус 90

±1,5

минус 120

±1,5

минус 55

1200

±1,5

минус 90

±1,5

минус 116

минус 120 (кроме Propsim F8)

±1,5

Продолжение таблицы 4

Устанавливаемый уровень выходного сигнала, дБм

У станав л и ваем ая частота, МГц

Погрешность установки уровня мощности, дБм

Пределы допускаемой погрешности, дБм

минус 55

3000

±1,5

минус 90

±1,5

минус 116 (только Propsim F8)

минус 120 (кроме Propsim F8)

±1,5

минус 55

6000

±1,5

минус 90

±1,5

минус 116 (только Propsim F8)

минус 120 (кроме Propsim F8)

±1,5

  • 7.3.1.3 Результаты поверки считать положительными, если значения погрешности установки уровня мощности находятся в пределах, приведенных в таблице 4. В противном случае комплекс бракуется и направляется в ремонт.

8 Оформление результатов проведения поверки
  • 8.1 При положительных результатах поверки на комплекс (техническую документацию) наносится оттиск поверительного клейма или выдается свидетельство установленной формы.

  • 8.3 В случае отрицательных результатов поверки применение комплекса запрещается, на него выдается извещение о непригодности к применению с указанием причин.

    А.В. Апрелев

Начальник НИО-9 ФГУП «ВНИИФТРИ»

6
