1. ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика предназначена для поверки счетчиков электрической энергии однофазных ЛЕ-2 (в дальнейшем - счетчики), выпускаемые по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и ЛЕЭЛ.411152.003 ТУ и устанавливает методику их первичной, периодической и внеочередной поверок (в дальнейшем - поверка), а также объем, условия поверки и подготовку к ней.

Счетчики электрической энергии однофазные ЛЕ-2 являются рабочими средствами измерений по ГОСТ 8.551-2013 ГСИ «Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц», утвержденному Приказом Росстандарта от 11.06.2014 г. №542 ст.

Реализация данной методики поверки обеспечивается без использования прибора сравнения.

Интервал между поверками - 16 лет.

Примечание.

• 1 При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при использовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 2  Допускается проведение выборочной первичной поверки счетчиков одной модификации при выпуске из производства на основании выборки в соответствии с ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества», по письменному заявлению владельца счетчиков, при общем уровне контроля II, приемлемом уровне качества (AQL) не более 1,5 % и применением одноступенчатого плана выборочного контроля для нормального, усиленного и ослабленного контроля. При наличии забракованного прибора в отобранных образцах проводится поверка всей партии.

2. ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

Примечание - Последовательность поверки может быть произвольной.

• 2.2 На первичную поверку должны предъявляться счетчики, принятые ОТК или представителем организации, производившей ремонт.

• 2.3 Часть операций из таблицы 1 может быть пропущена при проведении проверки если соответствующие функции отсутствуют в счетчике.

• 2.4 При получении отрицательных результатов измерений при проведении той или иной операции поверка может быть прекращена.

3. ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки счетчиков должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C

  23 ±5;

  от 30 до 80;

  84-106,7 (630-800)

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

4. ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

Лица, допускаемые к поверке счетчиков должны быть аттестованы в качестве поверителей в установленном порядке.

5. МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 5.1 При проведении поверки используется оборудование, указанное в таблице 2, которое обеспечивает требуемую точность передачи единиц величин поверяемым счетчикам.

Таблица 2

Примечание - Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью (соотношение допускаемых погрешностей эталонных средств измерений и поверяемых счетчиков должно быть не менее 1/3).

Средства поверки должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано в соответствии с ГОСТ Р 8.568-97.

6. ТРЕБОВАНИЯ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Минпромэнерго, технического описания и инструкции по эксплуатации установки для поверки счетчиков.

• 6.2 К работе на средствах поверки следует допускать лиц, прошедших инструктаж по технике безопасности и имеющих квалификационную группу по электробезопасности не ниже III.

• 6.3 Помещение для проведения поверки должно соответствовать правилам техники безопасности и производственной санитарии.

7. ПОДГОТОВКА К ПОВЕРКЕ

Проверить работоспособность средств измерения для проведения поверки и подготовить их к работе согласно эксплуатационным документам.

Перед определением метрологических характеристик счетчика производить его прогрев при номинальной мощности в течение 5 минут. Допускается уменьшать время выдержки счетчика, если это не оказывает существенного влияния на точность результатов измерения.

• 8. ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр и проверка комплектности

При внешнем осмотре проверяют комплектность, маркировку, наличие схемы подключения счетчика, наличие отметки в паспорте на счетчик о приемке отделом технического контроля или выполнении регламентных работ, а также соответствие внешнего вида счетчика требованиям эксплуатационных документов на счетчик.

На корпусе и крышке колодки зажимов счетчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

Счетчик считают выдержавшим проверку, если лицевая панель счетчика имеет четкую маркировку в соответствии с требованиями технических условий и ГОСТ 31818.11-2012, корпус и крыша счетчика имеет исправные элементы конструкции для навешивания пломб, все крепящие винты имеются в наличии, резьба винтов исправна, а механические элементы хорошо закреплены. В комплекте счётчика должен быть паспорт и руководство по эксплуатации.

8.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции при воздействии напряжением переменного тока проводить в соответствии с требованиями ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012.

Режимы установлены в таблице 5 ГОСТ 31819.21-2012, если иное не установлено в эксплуатационных документах на поверяемый счетчик.

При первичной поверке допускается увеличение испытательного напряжения на 25 % при сокращении времени испытаний до 1 с.

Счетчик считают выдержавшим проверку, если не произошло пробоя или перекрытия изоляции и счетчик после испытания функционирует нормально. Появление "короны" или шума при проверке не является признаком неудовлетворительных результатов проверки.

Примечание - Допускается при первичной поверке счетчиков массового производства засчитывать результаты испытаний электрической прочности изоляции, проведенных предприятием-изготовителем.

• 8.3 Опробование и проверка правильности работы счетного механизма и испытательных выходов. Проверка правильности работы электронных пломб, реле отключения, интерфейсных выходов при наличии.

8.3.1 Опробование счетного механизма

Опробование счетного механизма проводить на установке для поверки счётчиков (рисунок 1).

Для счетчиков с измерением энергии в нулевом проводе опробование счетного механизма производить как при работе по фазному, так и нулевому проводам.

Результат проверки считают положительным, если при прямом и обратном включении тока индикатор функционирования работает непрерывно, а показания счетного механизма возрастают.

8.3.2 Проверка правильности работы счетного механизма

Правильность работы счетного механизма счетчика проводить на установке для поверки счётчиков и проверять по приращению показаний счетного механизма счетчика и числу импульсов на испытательном выходе счетчика, которое должно соответствовать нормированному количеству протекающей от поверочной установки электрической энергии с погрешностью, не превышающей предела допускаемой основной погрешности счетчика.

Проверку производить при токе не более максимального значения тока счетчика и коэффициенте мощности равном 1.

Проверку правильности работы счетного механизма счетчика проводить путем подачи от поверочной установки на счетчик фиксированного количества энергии Wo.

Wo - энергия в кВт-ч(кВАр-ч), подаваемая на счетчик во время испытаний, рассчитывается по формуле:

где Wмл.p. - энергия в кВт-ч(кВАр-ч), соответствующая единице младшего разряда счетного механизма энергии.

Испытательный выход счётчика должен быть подключён к входу измерителя погрешности установки. Перед испытаниями зафиксировать показания счетного механизма энергии счётчика W_b После отключения тока зафиксировать показания счетного механизма суммарной W2.

Результат проверки считается положительным, если приращение энергии по окончании испытаний, рассчитанное по формуле:

ДИ^Л=(И^Л₂-И^Л₁)

находиться в пределах:

где К - класс точности счетчика,

а количество импульсов на испытательном выходе счётчика N, зафиксированное на установке, находится в пределах:

где С - постоянная счётчика.

Для счетчиков с измерением энергии в нулевом проводе проверку правильности работы счетного механизма производить как при работе по фазному, так и нулевому проводам.

8.3.3 Опробование и проверка испытательных выходов

Опробование и проверку испытательных выходов производить в процессе опробования и проверки работы счётного механизма.

Результаты опробования и проверки испытательных выходов считают положительными, если поверочная установка регистрирует импульсы, сформированные на выходах счетчиков.

Примечание - Допускается при первичной поверке счетчиков массового производства, засчитывать результаты опробования и проверки правильности работы счетного механизма и испытательных выходов, проведенных предприятием-изготовителем.

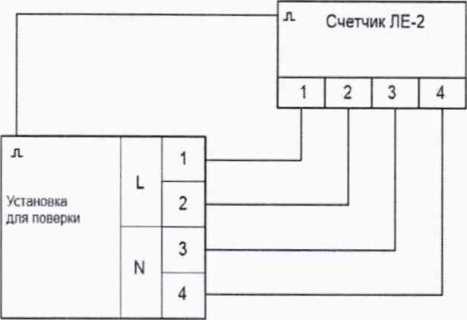

Рисунок 1 - Схема подключения счетчика.

• 8.3.4 Проверка правильности работы электронных пломб, реле отключения, интерфейсных выходов

8.3.4.1 Проверка работоспособности реле отключения нагрузки

Проверку работоспособности реле отключения нагрузки проводить при помощи программы обслуживания счетчиков.

Подключить счётчик к ПЭВМ, используя соответствующий адаптер. Подать на счётчик напряжение. Подключить к счётчику нагрузку с контролем тока через нагрузку. Запустить на ПЭВМ программу параметризации счётчиков. Отправить в счетчик команды для размыкания/замыкания контактов реле и проконтролировать отключение/включение нагрузки. Результат проверки считают положительным, если состояние реле изменяется по соответствующей команде.

Примечание - Допускается при первичной поверке счетчиков массового производства, засчитывать результаты проверки работоспособности реле, проведенных предприятием-изготовителем.

8.3.4.2. Проверка функционирования электронных пломб

Проверку функционирования электронных пломб проводить при отсутствии внешнего питания на счетчике (батарейное питание). Для проверки пломб снять крышку клеммной колодки, зафиксировать включение ЖКИ (жидкокристаллический индикатор) счетчика. Дождаться отключения индикатора, затем снять крышку корпуса. Зафиксировать включение индикатора счетчика.

Результаты проверки считают положительными, если на снятие каждой из крышек счетчик реагирует включением индикатора.

Примечание - Допускается при первичной поверке счетчиков массового производства, засчитывать результаты проверки функциональности электронных пломб, проведенных предприятием-изготовителем.

8.3.4.3 Проверка интерфейсных выходов

Проверку интерфейсных выходов осуществлять через программу параметризации счетчиков, путем проверки наличия соединения счетчика с ПК и возможностью считывания информации со счетчика.

В соответствии со схемой подключения счетчика подключить к интерфейсному порту счётчика соответствующий адаптер интерфейса и подать напряжение на счетчик. Считать информацию о счетчике.

Результаты проверки считают положительными, если связь с счетчиком устанавливается и выполняется считывание данных

Примечание- Допускается при первичной поверке счетчиков массового производства, засчитывать результаты проверки интерфейсов, проведенных предприятием-изготовителем.

8.4 Проверка порога чувствительности

Проверку порога чувствительности проводить на установке для поверки счетчиков (рисунок 1) путем регистрации импульсов на испытательном выходе при номинальном напряжении, coscp = 1 (при учете активной энергии) или sin(p = 1 (при учете реактивной энергии), значении тока, равном:

• - 0,004 16 - при учете активной и реактивной энергии для класса точности 1;

• - 0,005 16 - при учете активной и реактивной энергии для класса точности 2;

В качестве показаний следует принимать количество импульсов, зафиксированное на испытательных выходах счетчиков.

Результат поверки считать положительным, если с выходного устройства поступит не менее 2 импульсов за время испытаний, в минутах, не более: где U - напряжение, подаваемое на счетчик, В;

I - ток подаваемый на счетчик, А; к - постоянная счетчика, указанная на щитке.

Для отсчета времени испытаний допускается использование секундомера.

Допускается проверку стартового тока проводить путем измерения основной погрешности счетчика. При этом основная погрешность счетчика, не должна превышать ±30 %.

Примечание - При первичной поверке счетчика на автоматизированной установке с распечаткой результатов поверки допускается засчитывать результаты проверки порога чувствительности, проведенных предприятием-изготовителем.

8.5 Проверка отсутствия самохода

Проверку отсутствия самохода производить на установке для поверки счетчиков (рисунок 1) при отсутствии тока в цепи тока и значении напряжения 1,15 Uhom. В качестве показаний следует принимать количество импульсов, зафиксированное на испытательном выходе счетчика.

Результат проверки считать положительным, если за время проверки в минутах, определяемое как:

а х. Л-10⁶

Д/>------- ,

k*U*I

где к - постоянная счетчика, имп/(кВтч) или имп/(кВАрч);

А=600 для счетчиков активной энергии класса точности 1, А=480 для счетчиков активной энергии класса точности 2, счетчиков реактивной энергии класса точности 1 и 2;

U - номинальное напряжение, В;

I - максимальный ток, А. с испытательного выхода счетчика поступит не более 1 импульса.

Для отсчета времени испытаний допускается использование секундомера.

Для счетчиков с электронным счетным механизмом имеющих режим измерения мощности допускается проверку отсутствия самохода проводить по отображаемому на ЖКИ значению мощности. Счетчики считают выдержавшими поверку, если при отсутствии тока в цепи тока и значении напряжения, равном 1,15 Uhom значение отображаемой на ЖКИ мощности составляет ± 0 Вт (ВАр).

Примечание - При первичной поверке счетчика на автоматизированной установке с распечаткой результатов поверки допускается засчитывать результаты проверки отсутствия самохода, проведенных предприятием-изготовителем.

• 8.6 Определение метрологических характеристик

8.6.1 Определение основных погрешностей измерений счетчика

Определение основной относительной погрешности при измерении энергии для каждого из направлений измеряемой энергии проводить на установке для поверки счётчиков (рисунок 1).

Основную погрешность счётчика при измерении энергии определять по оптическому или электрическому испытательному выходу активной и реактивной энергии и в соответствии с постоянной, указанной на лицевой панели.

Значение погрешности измерения активной и реактивной энергии определяют по показаниям вычислителя погрешности поверочной установки.

Определение основной относительной погрешности измерения активной энергии счётчиками проводить при номинальном напряжении и номинальной частоте, при значениях информативных параметров входных сигналов, указанных в таблице 4.

Определение основной относительной погрешности измерения реактивной энергии счётчиками проводить при номинальном напряжении и номинальной частоте, при значениях информативных параметров входных сигналов, указанных в таблице 5.

Таблица4 - Пределы допускаемой основной относительной погрешности при измерении активной энергии.

Т а б л и ц а 5 ■ Пределы допускаемой основной относительной погрешности счётчиков реактивной энергии.

Примечание: символы L и С при указании коэффициента мощности указывают на характер нагрузки:

L - индуктивная; С - емкостная.

Для счетчиков с измерением энергии в нулевом проводе производить определение основной относительной погрешности измерения активной и реактивной энергии как при работе по фазному, так и нулевому проводам. При работе по нулевому проводу допускается производить контроль только режимов 1-4, 7 таблиц 4 и 5.

Для счетчиков с измерением энергии в двух направлениях производить определение основной относительной погрешности для каждого направления отдельно. При измерении энергии в обратном направлении допускается производить контроль только режимов 1-4, 7 таблиц 4 и 5.

Счетчики считают выдержавшими испытания, если основная погрешность измерения энергии не превышает пределов допускаемого значения основной погрешности, приведенной в таблицах 4, 5.

Примечание - При первичной поверке счетчика на автоматизированной установке допускается засчитывать результаты испытаний по определению погрешности измерений энергии, проведенных предприятием-изготовителем.

• 8.6.2 Определение погрешностей при измерении параметров сети

8.6.2.1 Определение относительной погрешности при измерении напряжения

Определение относительной погрешности при измерении напряжения проводить на установке для поверки счётчиков при работе в режиме 4 таблицы 4.

Относительную погрешность счётчика при измерении напряжения определять по данным полученным по интерфейсу (или с индикатора) счетчика и поверочной установки: где Uc - значение напряжения, измеренное счетчиком, В;

иэ - значение напряжения, измеренное поверочной установкой, В;

би - относительная погрешность измерения напряжения, %.

Счетчики считают выдержавшими поверку, если основная относительная погрешность измерения напряжения не превышает ±0.5%.

8.6.2.2 Определение относительной погрешности при измерении силы тока

Определение относительной погрешности при измерении силы тока проводить на установке для поверки счётчиков при работе в режиме 4 таблицы 4.

Относительную погрешность счётчика при измерении тока определять по данным полученным по интерфейсу (или с индикатора) счетчика и поверочной установки: где Ic - значение тока, измеренное счетчиком, А;

1э - значение тока, измеренное поверочной установкой, А;

51 - относительная погрешность измерения тока, %.

Счетчики считают выдержавшими поверку, если основная относительная погрешность измерения тока не превышает ±0.1%.

8.6.2.3 Определение абсолютной погрешности при измерении частоты

Определение абсолютной погрешности при измерении частоты сети проводить на установке для поверки счётчиков при номинальном напряжении и частоте.

Абсолютную погрешность счётчика при измерении частоты определять по данным полученным по интерфейсу (или с индикатора) счетчика и поверочной установки:

&f = fc-f3 ,

где fc - значение частоты, измеренное счетчиком, Гц;

fa - значение частоты, измеренное поверочной установкой, Гц.

Для измерения частоты сети допускается использовать частотомер, подключаемый в соответствии с рисунком 2.

где R1 - резистор 51 кОм ±10 %, R2 - резистор 1 кОм ±10 %.

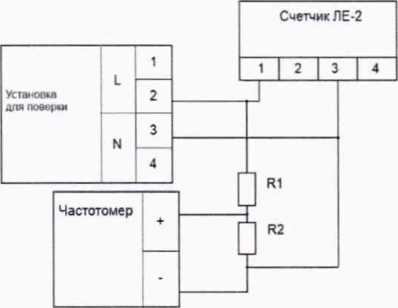

Рисунок 2 - Схема подключения счетчика при использовании частотомера

Счетчики считают выдержавшими испытания, если основная абсолютная погрешность измерения частоты не превышает ± 0.05 Гц.

8.6.2.4 Определение погрешности измерения активной и реактивной мощностей

Погрешности измерения активной и реактивной мощностей не определяются, так как измерение активной и реактивной энергии осуществляется на основе измерений значений соответствующих мощностей, поэтому основные относительные погрешности активной и реактивной мощности будут равны соответствующим погрешностям измерения активной и реактивной энергии.

8.6.2.5 Определение основных погрешностей при измерении показателей качества электрической энергии.

Определение основных погрешностей при измерении медленных изменений напряжения, провалов напряжения, перенапряжений, отклонений частоты и прерываний электроснабжения.

Считать, что основные погрешности при измерении напряжения и частоты, соответствуют нормам, если выполняются требования п. 8.6.2.1 и 8.6.2.3 поскольку пределы допускаемых основных погрешностей данных показателей качества, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения и частоты.

Примечание - При первичной поверке счетчика допускается засчитывать результаты испытаний по определению погрешности измерений параметров сети, проведенных предприятием-изготовителем.

8.6.3 Проверка точности хода часов

Проверку точности хода часов счетчиков осуществлять в автоматическом режиме с помощью установки НЕВА-Тест 6103. Испытательный выход счётчика по активной энергии подключить к установке в соответствии с рисунком 1, руководствами по эксплуатации установки и счетчика. С помощью программы «Конфигуратор ЛЕ-2» перевести испытательный выход в режим выхода импульсов хода часов (PPS- Pulse Per Second).

Для проверки точности хода часов допускается использование электронного частотомера. В соответствии с руководством по эксплуатации и рисунком 3 подключить к испытательному выходу для проверки точности хода часов счетчика частотомер. Частотомер установить в режим измерения периода с разрешением не хуже 1 мкс. Подать питание на счетчик и на испытательный выход счётчика. Измерить период следования импульсов на испытательном выходе, с точностью до 1 мкс.

Счетчики считают выдержавшими поверку, если длительность периода испытательного сигнала находится в пределах от 999994 до 1000006.

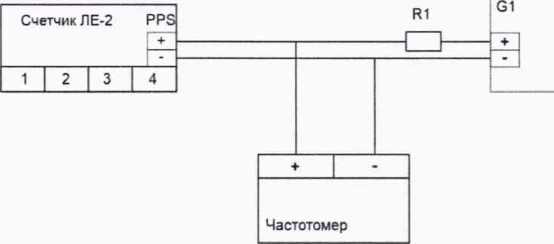

Рисунок 3 - Где G1 - источник постоянного напряжения; R1 - резистор 2 кОм ±5 %.

Примечание - Допускается при первичной поверке счетчиков массового производства, засчитывать результаты проверки точности хода часов, проведенных предприятием-изготовителем.

8.7 Проверка программного обеспечения средства измерений

Подтверждение соответствия программного обеспечения счетчика проводится в процессе опробования счетчика.

Проверку программного обеспечения проводить с помощью программы параметризации счетчиков. В соответствии со схемой подключения счетчика подключить к интерфейсному порту счётчика соответствующий адаптер интерфейса. Считать версию ПО счетчика во вкладке “Информация о счетчике”.

Таблица 3 Идентификационные данные ВПО счётчиков

Таблица 3 - продолжение

Допускается при проверке версии программного обеспечения счетчика считывать версию с экрана счетчика при его запуске». Версия программного обеспечения отображается в формате «-Х-» в правой части экрана счетчика, где «X» - номер версии. Пример отображения версии программного обеспечения представлены на рисунке 4.

_ I _

I

Рисунок 4 - Пример отображения номера версии программного обеспечения счётчика.

Результат проверки считают положительным, если номер версии ПО счетчика соответствует указанной в Паспорте.

Примечание - Допускается при первичной поверке счетчиков массового производства, засчитывать результаты подтверждения соответствия программного обеспечения, проведенных предприятием-изготовителем.

10 ПОДТВЕРЖДЕНИЕ СООТВЕСТВИЯ СЧЕТЧИКОВ МЕТРОЛОГИЧЕКИМ ТРЕБОВАНИЯМ

Счетчики, прошедшие поверку с положительными результатами, признают годным к эксплуатации.

Счетчики, прошедшие поверку с отрицательным результатом хотя бы в одном из пунктов поверки, запрещают к эксплуатации.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 11.1 Положительные результаты поверки удостоверяются нанесением знака поверки в виде свинцовых пломб с оттиском поверителя на винты счетчика и записью в паспорте изделия, заверяемой подписью поверителя и знаком поверки (оттиск).

• 11.2 Счетчик, прошедший поверку с отрицательным результатом, изымают из обращения и гасят клеймо предыдущей поверки, выписывается извещение о непригодности к применению.

• 11.3 Результаты поверки заносят в протокол, рекомендуемая форма протокола приведена в Приложении Б.

  ПРИЛОЖЕНИЕ А

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ СЧЕТЧИКА

Ток базовый (максимальный), А

Протокол передачи данных:

Le - протокол «Ленэлектро»;

DC - протокол DLMS/COSEM;

Sp - протокол СПОДЭС.

Дополнительные опции:

См. таблицу А2.

Вид измеряемой энергии и направление учета:

Ах - активная;

AxRx - активная и реактивная

где х - тип учета: 1 - по модулю, 2 - два направления учета, 3 - отдельно по четырем квадрантам.

Тип корпуса и номер модели счетчика:

Рх - для крепления винтами на плоскую поверхность;

Dx - для крепления на DIN-рейку;

Sx - для установки на опору ЛЭП.

где х - номер модели, где х - номер модели: х=0, х=1, х=2, х=3, х=4, х=5, х=6, х=7

Тип интерфейса:

См. таблицу А1.

Класс точности:

• 1 - класс 1 по ГОСТ 31819.21;

• 2 - класс 2 по ГОСТ 31819.21;

1/1 — класс 1 по ГОСТ 31819.21/класс 1 по ГОСТ 31819.23;

1/2 — класс 1 по ГОСТ 31819.21/класс 2 по ГОСТ 31819.23.

Тип датчика тока:

• 1 - шунт;

• 2 - трансформатор тока;

• 3 - шунт + трансформатор тока;

• 4 - шунт + шунт;

• 5 - трансформатор тока + трансформатор тока.

Тип счетчика

Отсутствие символа в условном обозначении означает отсутствие соответствующей функции у счетчика.

Таблица Al.

Таблица А2.

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ №______________от «__»______20_ г

Поверочная установка типа____________ № ____________свидетельство о поверке

установки №_________от «___»_____20__г., срок действия до «___»______20__г.;

Предельные значения допускаемой основной суммарной погрешности эталонных средств поверочной установки не более_______%.

Эталонный счетчик типа ________________ №  _______________ предел основной

относительной погрешности, не более __________%;

РЕЗУЛЬТАТЫ ПОВЕРКИ:

• 1. Внешний осмотр, комплектность________________________________________

• 2. Проверка электрической прочности изоляции_____________________________

• 3. Опробование и проверка правильности работы счетного механизма, интерфейсных и

испытательных выходов_______________________________________

• 5. Проверка порога чувствительности______________________________________

• 6. Проверка отсутствия самохода___________________________________________

• 7. Подтверждение соответствия программного обеспечения__________________

Заключение:

счетчик________________________________________________________________

Поверитель______________(Ф.И.О.)________________(Подпись)

17
