Методика поверки «Комплекты измерительные EVK» (ИЦРМ-МП-082-18)

УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

М. С. Казаков

Методика поверки

ИЦРМ-МП-082-18 г. Москва

2018

• 1 Общие положения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки распространяется на комплекты измерительные EVK (далее - EVK) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять EVK до ввода в эксплуатацию, а также после ремонта.

• 1.3 Интервал между поверками не реже одного раза в 2 года.

• 1.4 Метрологические характеристики EVK представлены в таблице 1. Таблица 1 - Метрологические характеристики EVK

  Наименование характеристики	Значение
  Пределы допускаемой абсолютной погрешности привязки переднего фронта выходного сигнала 1PPS (1 Гц) режиме синхронизации по сигналам ГЛОНАСС/GPS относительно шкалы UTC (US), мкс	±0,5
  Амплитудное значение сигнала 1PPS (1 Гц) на выходе, В, не менее	3,3

2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2 - Операции, выполняемые при поверке

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки EVK бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых EVK с требуемой точностью.

Таблица 3 - Средства поверки

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений времени.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого EVK необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

• - присоединения поверяемого EVK и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с оборудованием при снятых крышках или панелях;

• - запрещается работать с поверяемым EVK в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

• - запрещается работать с поверяемым EVK в случае обнаружения его повреждения.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %.

• 6.2 Для контроля температуры и относительной влажности окружающего воздуха использовать термогигрометр электронный «CENTER».

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационные документы на поверяемый EVK, а также руководства по эксплуатации на применяемые средства поверки;

• - выдержать EVK в условиях окружающей среды, указанных в п. 6.1 не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.1;

• - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

• 7.2 Для питания EVK использовать источник питания постоянного тока GPR-73060D.

• 8.1 Внешний осмотр

При проведении внешнего осмотра EVK проверяют:

• - отсутствие механических повреждений и внешних дефектов корпуса, переключателей, разъемов, светодиодной индикации;

• - отсутствие потеков воды;

• - наличие и соответствие надписей на элементах корпуса функциональному назначению.

Результаты внешнего осмотра считают положительными, если соблюдаются вышеупомянутые требования.

• 8.2 Опробование

Опробование проводят в следующей последовательности:

• 1) включают EVK в соответствии с его руководством по эксплуатации;

• 2) подключают антенну ГЛОНАСС/GPS к EVK;

• 3) подключают EVK к персональному компьютеру (далее по тексту - ПК) согласно руководству по эксплуатации через последовательный разъем D-SUB9;

• 4) устанавливают на ПК программное обеспечение (далее по тексту - ПО) «и-center»;

• 5) запускают ПО «и-center»;

• 6) проверяют наличие связи между антенной ГЛОНАСС/GPS и EVK по наличию мигания голубого индикатора на корпусе EVK, а также проверяют наличие установившегося соединения между ПК и EVK.

Результаты считают положительными, если устанавливается связь между антенной ГЛОНАСС/GPS и EVK и между ПК и EVK.

• 8.3 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения проводят в следующей последовательности :

• 1) включают EVK в соответствии с его руководством по эксплуатации;

• 2) подключают EVK к ПК согласно руководству по эксплуатации через последовательный разъем D-SUB9;

• 3) устанавливают на ПК программное обеспечение (далее по тексту - ПО) «и-center»;

• 4) запускают ПО «и-center»;

• 5) перемещаясь в меню ПО определяют идентификационные данные ПО.

Результаты считают положительными, если считанные идентификационное данные соответствует данным представленным в описании типа.

• 8.4 Определение нормируемых метрологических характеристик

  • 8.4.1 Определение абсолютной погрешности привязки переднего фронта выходного сигнала 1PPS (1 Гц) в режиме синхронизации по сигналам ГЛОНАСС/GPS относительно шкалы UTC (US)

Определение погрешности осуществляют при помощи сервер синхронизации времени ССВ-1Г (далее по тексту - ССВ) и осциллографа цифрового DSO1004A (далее по тексту -осциллограф) в следующей последовательности:

• 1) собирают схему представленную на рисунке 1;

• 2) включают EVK, ССВ и осциллограф в соответствии с их руководствами по эксплуатации;

• 3) подключают EVK к ПК согласно руководству по эксплуатации через последовательный разъем D-SUB9 и включают ПО «u-center»;

• 4) подключают к EVK антенну ГЛОНАСС/GPS (в соответствии с руководством по эксплуатации), правильной ориентацией антенны обеспечивают уверенный прием сигналов со спутников.

• 5) в окне ПО «и-center» убеждаются в наличие приема сигналов от спутников (так же в наличие сигналов со спутника можно убедится, если происходит мигание голубого индикатора ТР расположенном на передней панели комплекта);

• 6) подают напряжение питания на ССВ и подключают антенну ГЛОНАСС/GPS согласно руководству по эксплуатации;

Примечание: антенны ГЛОНАСС/GPS ССВ и поверяемого комплекта должны располагаться таким образом, чтобы они обеспечивали уверенный прием сигналов от спутников, а также находится в непосредственной близости друг от друга.

ГЛОНАСС/GPS                    ГЛОНАСС/GPS

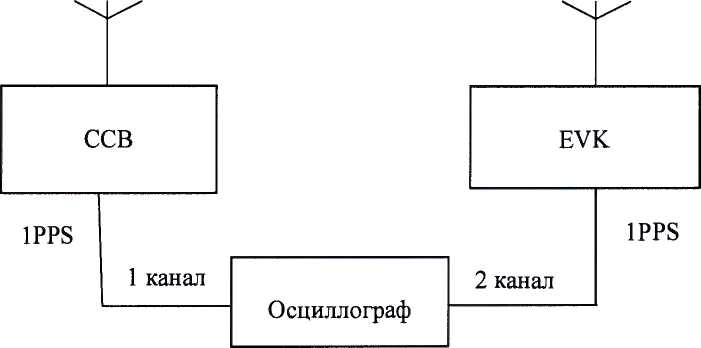

Рисунок 1 - Схема структурная определения абсолютной погрешности привязки переднего фронта выходного сигнала 1PPS (1 Гц) в режиме синхронизации по сигналам ГЛОНАСС/GPS относительно шкалы UTC (US)

• 7) соединить кабелем выход 1PPS ССВ ко входу «1» осциллографа;

• 8) соединить кабелем выход 1PPS EVK ко входу «2» осциллографа;

  9) определить значение At разницы между фронтами импульсов ССВ и EVK по

уровню 0,5 амплитудного значения напряжения;

10) записать не менее 10 последовательных результатов измерений.

Результаты считают положительными, если полученное значение абсолютной погрешности не превышает ±0,5 мкс.

форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерений;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки на свидетельство о поверке и (или) на корпус EVK в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

• 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Страница 7 из 7
