УТВЕРЖДАЮ

Руководитель

Лаборатории по обеспечению

Сигнализаторы загазованности бытовые СЗ-Б Методика поверки.

МП-006/08-2017

Настоящая программа распространяется на сигнализаторы загазованности бытовые СЗ-Б (далее - сигнализаторы) предназначенные для измерения массовой концентрации оксида углерода и довзрывоопасной концентрации метана и выдачи сигнализации о превышении установленных пороговых значений.

Сигнализаторы выпускаются в следующих исполнениях:

  • - СЗ-1Б - сигнализатор загазованности метаном (природным газом) с двумя порогами срабатывания;

  • - СЗ-1-1Б - сигнализатор загазованности метаном (природным газом) с одним порогом срабатывания;

  • - СЗ-2Б - сигнализатор загазованности оксидом углерода.

-СЗ-2БВ - сигнализатор загазованности оксидом углерода с подсистемой управления электромагнитным клапаном.

Интервал между поверками один год;

1 Операции поверки

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

в процессе эксплуатации

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

да

да

4.1 Определение основной погрешности

6.4.1

да

да

4.2 Определение времени срабатывания сигнализации

6.4.2

да

да

  • 1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

  • 1.3. Допускается производить периодическую поверку СИ, используемых на меньшем числе поддиапазонов измерений, на основании письменного заявления владельца СИ, оформленного в произвольной форме.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до +55 °C, цена деления 0,1 °C, погрешность ±0,2 °C

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности

2

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст, погрешность ±0,8 мм рт.ст.

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001 )-

92, диапазон относительной влажности от 10 до 100 % при температуре от +5 до +40°С

6.4

Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Вентиль точной регулировки с манометром ВТР-1-М160, диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

Редуктор баллонный кислородный одноступенчатый БКО-50-4

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм

Поверочный нулевой газ - воздух 1 кл. по ГОСТ 17433-80

Стандартные образцы газовых смесей в баллонах под давлением по ТУ

6-16-2956-92 и ТУ 2114-014-20810646-2014 (характеристики приведены в Приложении А)

Примечания:

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого сигнализатора, должно быть не более 1/3.

  • 2) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС — действующие паспорта;

  • 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 Требования безопасности
  • 3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

  • 3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.4. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать требованиям приказа Федеральной службы по экологическому, технологическому и атомному надзору от 25 марта 2014 г. N 116 «Об утверждении Федеральных норм и правил в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».

  • 3.5. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки

Таблица 3. Условия поверки температура окружающей среды, °C                           от +15 до +25

диапазон относительной влажности окружающей среды, %        от 30 до 80

атмосферное давление, кПа                                        101,3 ± 4,0

мм рт.ст.                                  760 ±30

5 Подготовка к поверке
  • 5.1. Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4. Выдержать поверяемые сигнализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый сигнализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1  При внешнем осмотре устанавливают соответствие сигнализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - сигнализатор не должен иметь повреждений, влияющих на работоспособность.

  • 6.1.2 Сигнализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1. При опробовании проверяют общее функционирование сигнализатора, для чего на сигнализатор подается электрическое питание, после чего запускается процедура тестирования. По окончанию процедуры тестирования сигнализатор переходит в режим измерений:

  • 6.2.2. Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах (мигание светодиода красным светом);

  • - после окончания времени прогрева сигнализатор переходит в режим измерений,

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО сигнализатора, номер версии указан на корпусе сигнализатора;

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа сигнализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа сигнализаторов (приложение к Свидетельства об утверждении типа).

  • 6.4 Определение метрологических характеристик

  • 6.4.1 Определение основной погрешности

Определение основной погрешности срабатывания сигнализации проводят по схеме рисунка Б.1 в следующем порядке:

  • 1) на вход датчика поверяемого сигнализатора с помощью насадки для подачи ГС подают ГС (таблица А.1 приложения А) в последовательности №№ 1, 2, 3, 4 (для сигнализаторов модели СЗ-2Б, СЗ-2БВ) или №№ 1, 2, 3 (для сигнализаторов модели СЗ-1Б, СЗ-1-Б)

Результаты определения основной относительной погрешности срабатывания сигнализации считают положительными, если:

  • - при подаче ГС № 1 не происходит срабатывания сигнализации;

-при подаче ГС № 2 происходит срабатывание сигнализации по уровню «ПОРОГ 1» (периодическое подсвечивание красного светодиода, прерывистый звуковой сигнал), не происходит срабатывание сигнализации по уровню «ПОРОГ 2»;

  • - при подаче ГС № 3:

  • - у сигнализаторов модели СЗ-2Б происходит срабатывание сигнализации по уровню «ПОРОГ 1» (периодическое подсвечивание красного светодиода, прерывистый звуковой сигнал), не происходит срабатывание сигнализации по уровню «ПОРОГ 2»;

  • - у сигнализаторов модели СЗ-1Б происходит срабатывание сигнализации по уровню «ПОРОГ 2» (непрерывное подсвечивание красного светодиода, прерывистый звуковой сигнал);

  • - при подаче ГС № 4 у сигнализаторов модели СЗ-2Б происходит срабатывание сигнализации по уровню «ПОРОГ 2» (непрерывное подсвечивание красного светодиода, прерывистый звуковой сигнал).

Такой результат означает, что значение основной абсолютной погрешности срабатывания сигнализации не превышает ± 5 % НКПР (для уровней «ПОРОГ 1» и «ПОРОГ 2» довзрывоопасной концентрации метана), ± 5 мг/м3 (для уровня «ПОРОГ1» массовой концентрации оксида углерода), ± 25 мг/м3 (для уровня «ПОРОГ2» массовой концентрации оксида углерода).

Результат определения основной погрешности сигнализатора считают положительным, если основная погрешность сигнализатора во всех точках поверки не превышает пределов, указанных в таблицах В. 1 приложения В;

  • 6.4.2 Определение времени срабатывания сигнализации

Определение времени срабатывания сигнализации проводят по схеме рисунка Б.1 при подаче ПНГ - воздуха марки Б по ТУ 6-21-5-85 и ГС №№ 2 и 4 (для сигнализаторов модели СЗ-2Б, СЗ-2БВ) или ГС №№ 2 и 3 (для сигнализаторов модели СЗ-1Б, СЗ-1-Б) (Приложение А, таблица А.1) в следующем порядке:

  • 1) подать на сигнализатор ПНГ-воздух (ПНГ подавать в течение не менее 15 мин) поверяемого канала;

  • 2) не подавая ГС на сигнализатор, продуть газовую линию ГС № 2 в течение не менее 3 мин;

  • 3) подать ГС № 2 на сигнализатор и включить секундомер. Зафиксировать время срабатывания сигнализации по уровню «ПОРОГ 1»;

  • 4) повторить операции по пп. 1 - 3 для ГС № 3 (для сигнализаторов модели СЗ-1Б, СЗ-1-Б) или ГС № 4 (для сигнализаторов модели СЗ-2Б, СЗ-2БВ) и уровня срабатывания сигнализации «ПОРОГ 2»

Результаты определения времени срабатывания сигнализации считаются положительными, если время срабатывания сигнализации по обоим порогам не превышает 180 с (для сигнализаторов модели СЗ-2Б, СЗ-2БВ (определяемый компонент оксид углерода)) и 15 с (для сигнализаторов модели СЗ-1Б, СЗ-1-Б (определяемый компонент метан)).

  • 7 Оформление результатов поверки

  • 7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга Россииот 02.07.2015 г. № 1815.

  • 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки на корпус сигнализатора и (или) паспорт наноситься знак поверки и (или) выдается "Свидетельство о поверке.

7.3. Если сигнализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится. "Свидетельство о поверке" аннулируется, выписывается "Извещение о непригодности".

Разработчик

Инженер по метрологии

В.В. Гуря

Приложение А

(обязательное)

Технические характеристики ГС, используемых при проведении поверки

Таблица А. 1

Определяемый компонент

Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения

№ по реестру

ПГС №1

ПГС №2

ПГС №3

ПГС №4

Метан (СН4)

0,22 %±

0,011 % абс.

0,66 %±

0,033 % абс.

1,1 %±

0,055 % абс.

ГГС-ОЗ-ОЗ с ГС СН4 -воздух ГСО 10463-2014

Оксид углерода (СО)

13,0 млн'1 ± 1,30 млн'1 абс. (15 мг/м3)

21,5 млн'1 ± 1,50 млн'1 абс. (25 мг/м3)

64,5 млн'1 ±3,23 млн'1 абс.

(75 мг/м3)

107,0 млн'1 ± 5,35 млн'абс.

(125 мг/м3)

ГГС-03-03 с ГС СО-воздух ГСО 10465-2014),

Примечание:

Изготовители и поставщики ГС - предприятия-производители ГС, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ТЭТ 154-2011.

Приложение Б

(обязательное)

Схема подачи ГС на сигнализатор

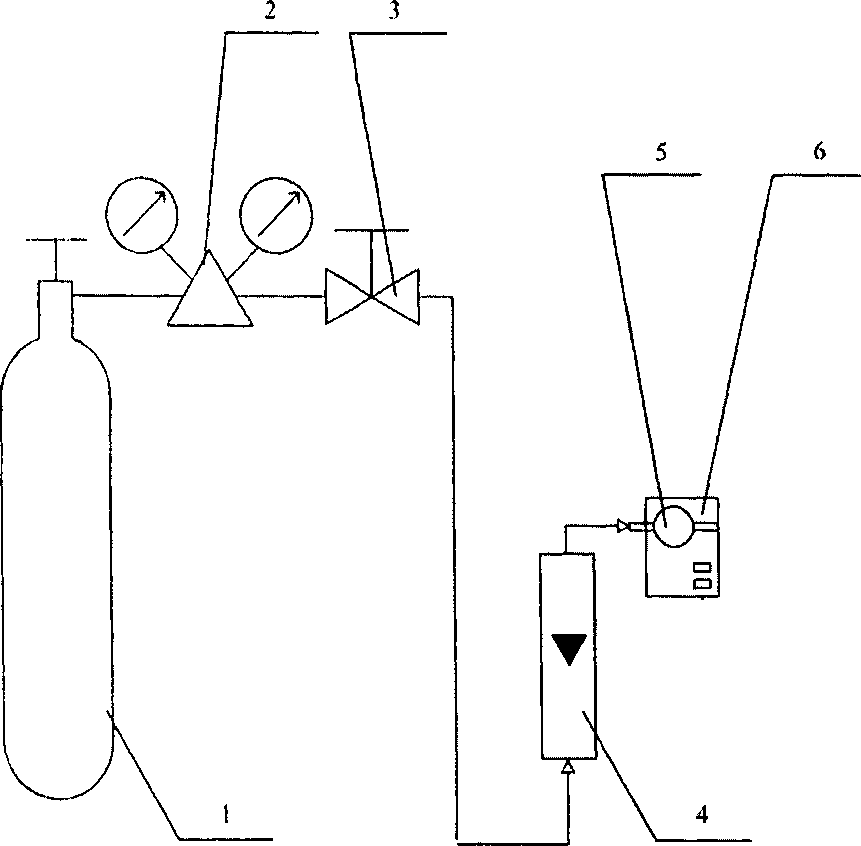

Рисунок Б. 1 - Рекомендуемая схема подачи ГС на вход сигнализаторов загазованности бытовых СЗ-Б

  • 1 - источник ГС (баллон или ГГС-03-03);

  • 2 - редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);

  • 3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);

  • 4 - индикатор расхода (ротаметр);

  • 5 - насадка для подачи ГС;

  • 6 - сигнализатор;

Приложение В

(обязательное)

Метрологические характеристики сигнализаторов

Таблица В. 1

Параметр

Значение

СЗ-1Б

СЗ-1-1Б

СЗ-2Б СЗ-2-БВ

Пороги срабатывания сигнализации для сигнализатора загазованности метаном, довзрывоопасная концентрация метана, %НКПР*:

- ПОРОГ 1

10

-

- ПОРОГ 2

20

-

-

Пределы допускаемой абсолютной погрешности срабатывания сигнализатора загазованности метаном, %НКПР*:

- ПОРОГ 1

±5

-

- ПОРОГ 2

±5

-

-

Пороги срабатывания сигнализации для сигнализатора загазованности оксидом углерода, массовая концентрация оксида углерода, мг/м3:

- ПОРОГ 1

-

-

20

- ПОРОГ 2

-

-

100

Пределы допускаемой абсолютной погрешности срабатывания сигнализатора загазованности оксидом углерода, массовая концентрация оксида углерода, мг/м3:

- ПОРОГ 1

-

-

±5

- ПОРОГ 2

-

-

±25

Примечания

* - значение НКПР по ГОСТ 30852.19-2002;

Время срабатывания сигнализатора, с, не более:

15

180
