Методика поверки «Методика поверки цифровых вольтметров, аналого-цифровых преобразователей напряжения и комбинированных универсальных цифровых приборов постоянного и переменного тока» (MИ 118-77)

установпте на индикаторном табло настраиваемого вольтметра показание в пределах от 09,998 до 10,002 V, вращая ось резистора R20, расположенного в преобразователе U~;

г) произведите калибровку предела измерении 100 Y на частоте I kHz, для чего:

установите переключатель пределов измерении в положение 100;

установите выходное напряжение прибора В1-9 равным 100 V (на пределе 100 V) частотой 1 kHz;

установите на индикаторном табло настраиваемого вольтметра показание в пределах от 099,98 до 100,02 V, вращая ось резистора R8, расположенного в преобразователе U~;

д) произведите калибровку предела 1 V па частоте входного сигнала 100 kHz, для чего:

установите переключатель пределов измерений в положение I;

установите выходное напряжение прибора В1-9 равным 1 V (на пределе 1 V) частотой 100 kHz;

установите на индикаторном табло настраиваемого вольтметра показание в пределах от 0,9995 до 1,0005 V, вращая ось резистора R21, расположенного в преобразователе U~;

. е) произведите калибровку предела измерений 10 V на частоте 100 kHz, для чего:

установите переключатель пределов измерений в положение 10; установите выходное напряжение прибора В1-9 равным 10 V (иа пределе,10 V) частотой 100 kHz;

установите иа индикаторном табло настраиваемого вольтметра показание'в пределах от 09,995 до 10,005 V, вращая ось резистора R24, расположенного в преобразователе U^;

ж) произведите калибровку предела измерений 100 V пи частоте 100 kHz, для чего:                                        I

установите переключатель пределов измерений в положешге 100; установите выходное напряжение прибора В1-9 равным 100 V (на пределе 100 V) частотой 100 kHz;

установите на индикаторном табло настраиваемого вольтметра показание в пределах от 099,90 до 100,10 V (при установленном экране преобразователя U,^), осуществляя грубую настройку подключением конденсаторов CI, С4, С6 с помощью перемычек 1-1', 2-2', 3-3' (см. схему электрическую принципиальную преобразователя и плавную настройку с помощью конденсатора С9.

12. ПОВЕРКА. ВОЛЬТМЕТРА

Настоящий раздел составлен в соответствии с требованиями МИ 118-77 «/Методики поверки цифровых вольтметров, аиалого-цнфровы.х преобразователей напряжений и комбинированных универсальных цифровых приборов постоянного и устанавливает методы и средства поверки сального цифрового В7-28.

• 12.1. Операции и средства поверки

• 12.1.1. При проведении поверки должны ции и применяться средства поверки, указанные в табл. 24.

  п переменного тока» вольтметра уппвер-

  производиться опера-

[лжецпе табл, 24

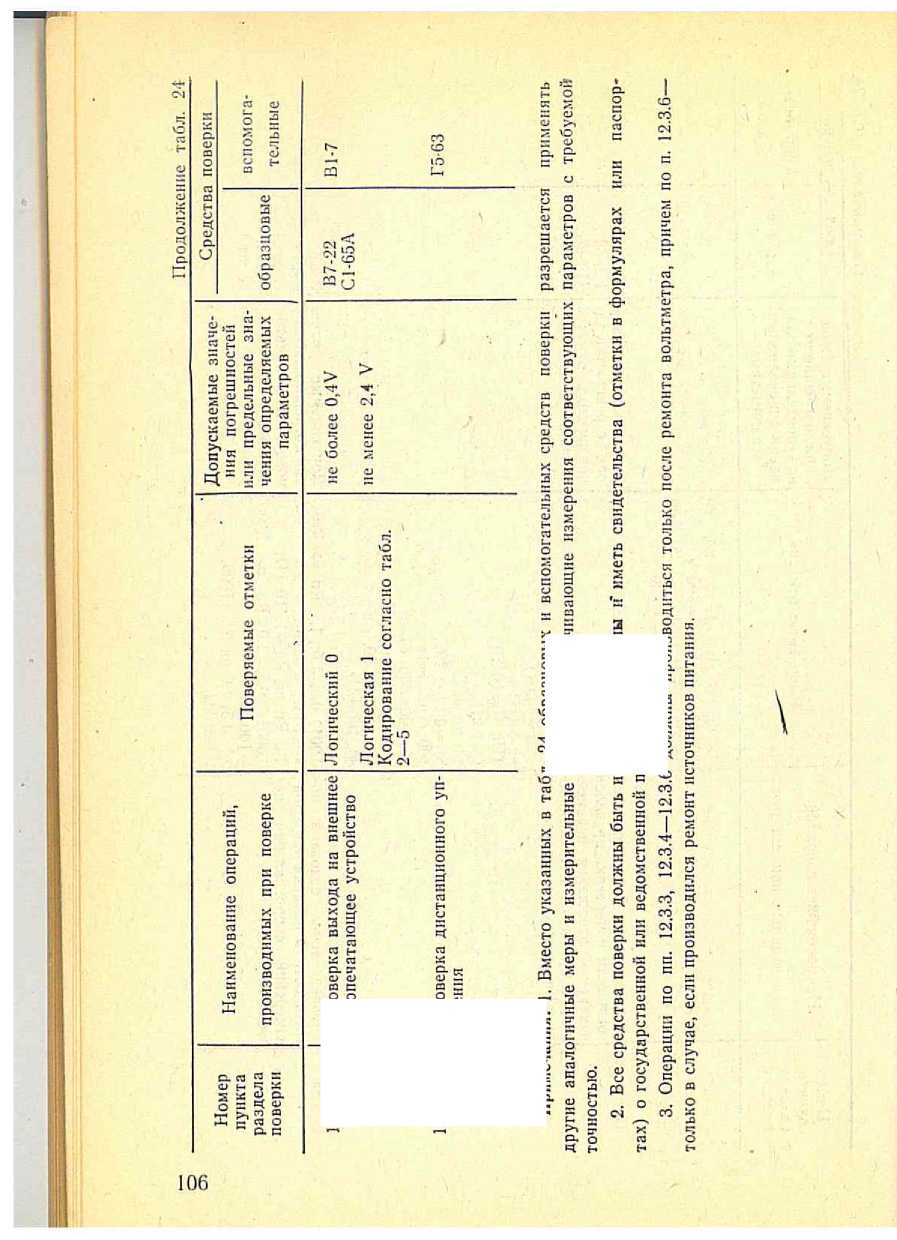

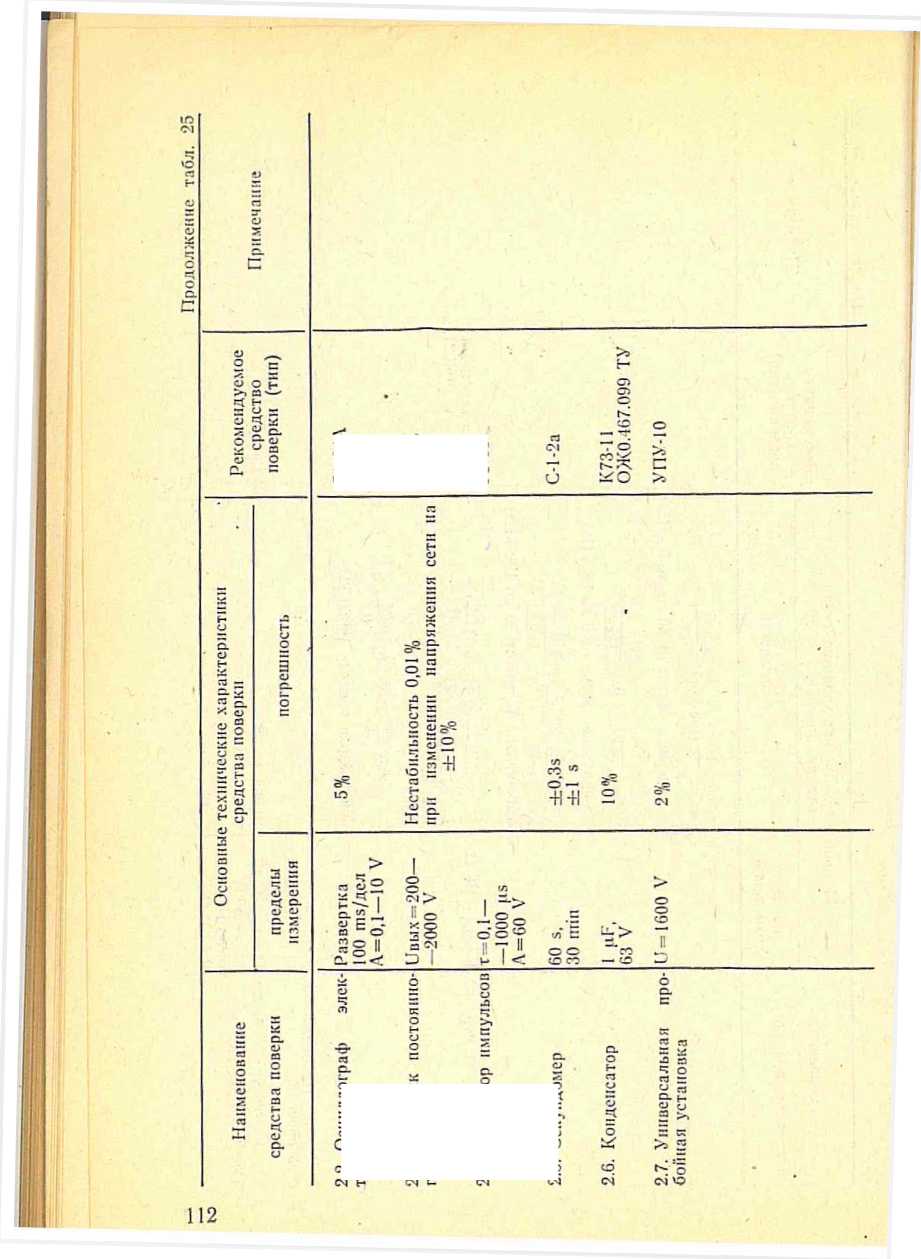

продолжение табл. 24

• 12.1.2. Основные технические характерис*гиКи образцовых и вс1юмо1'атсль!1ы.х средств поверки, необходимых при поверке прибора по методикам настоящего раздела или другим типовым методикам, указанным в табл. 25.

• 12.2. Условия поверки и подготовка к ней

  ся

• 12.2.1. При проведении операций поверки должны соблюдать-следующне условия:

температура окружающей среды 293±5К (20±5“С); относительная влажность воздуха 65± 15%;

атмосферное давление (100±4) кРа (750±30) mm Hg; напряжение источника питания (220±4,4) V, (50±0,5) Hz.

Поверка вольтметра по методике п. 12.3,3 д—и должна проводиться при температуре 293 ±2К (20±2®С).

• 12.2.2. Перед проведейщм поверки вольтметр должен быть выдержан не менее 4 h при температуре от 15 до 30°С. Перед поверкой по методике п, 12,3.4 д—и вольтметр должен быть дополнительно выдержан не менее 2 h при температуре 20±2°С,

, 12,2.3. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка к работе» настоящего ТО.

I          Un~

бз<± -у (0.5-1-0,1 -дт" ) % в диапазоне частот от 20 до 100 kHz; при поверке предела 100 V;

1       .. Un~ ,

йз<± -у (0,254-0,15 -цу- ) % в диапазоне частот от 20 до 60 Hz;

“У (0,24-0,05

в диапазоне частот от 60 Hz до 5 kHz;

бз<± -4“(0.5-4-0,05        %

в диапазоне частот от 5 до 20 kHz;

1         Un ~

6з^±~(0,9-Ь0,1 -07-)%

в диапазоне частот от 20 до 100 kHz; при поверке предела 300 V; йз<±4- (0,25-1-0,15 ■^^)%

в диапазоне частот от 20 до 60 Hz;

бз<± 4-(0,2-1-0.05-^)%

в диапазоне частот от 60 Hz до 5 kHz;

-             Пк~

5з^± -3-(0,5-1-0,05-[j^)%

в диапазоне частот от 5 до 20 kHz;

<%<±4-(О,Э-кО,1-^)%

в диапазоне частот от 20 до 100 kHz;

8r<±-L(0.05+0.01!^)%

при поверке предела 10000 kQ

В7-15

12.3. Проведение поверки

• 12.3.1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие цифрового вольтметра следующим требованиям:

наличие в комплекте вольтметра входных кабелей К1 и 1\2;

отсутствие механических повреждений, влняющи.х на точность показаний вольтметра;

наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений, наличие предохранителя;

чистота разъемов;

четкость маркировки вольтметра.

Вольтметр не допускается к дальнейшей поверке, если при его внешнем осмотре обнаружены дефекты:

отсутствуют, расшатаны пли повреждены наружные части; внутри вольтметра находятся незакрепленные предметы; имеются трещины и другие повреждения.

• 12.3.2. Опробование

Опробование работы вольтметра производите следующим образом:

подготовьте вольтметр к работе согласно указаниям раздела 9 и прогрейте в течение 5 min;

проверьте возможность установки нулевого показания в режиме измерения постоянного напряжения согласно п. 10.1.2 и в режиме измерения сопротивления согласно п. 10.2.5 а, б;

соедините вход вольтметра с выходом прибора В1-7. Регулируя входное напряжение, убедитесь в том, что вольтметр измеряет постоянное напряжение на всех пределах измерений и что в каждом из разрядов индикаторного табло может индицироваться каждая из предусмотренных в нем цифр (0 и 1 в старшем разряде, от О до 9 во всех остальных разрядах);

Если отсутствует индикация хотя бы одной цифры или в разряде появляется более одной цифры одновременно, вольтметр бракуется.

Убедитесь в правильной индикации полярности при измерении полярности входного напряжения;

соедините вход вольтметра с выходом прибора В1-9. Регулируя входное напряжение, убедитесь в том, что вольтметр измеряет переменное напряжение на всех пределах измерений и что при этом отсутствует индикация полярности;

установите переключатель рода работы в положение R, переключатель пределов — в положение АВТ, подключите кабель К2, замкните накоротко зажимы Lxy, ITxy, кабелей К1, К2 и убедитесь в правильном выборе предела измерения — 0,1 кЙ. Разомкните зажимы Lxy, Нху кабелей и убедитесь в правильном выборе предела измерений — 10000 кй, при этом также должен индицироваться знак перегрузки .

Неисправный вольтметр бракуется и направляется в ремонт.

• 12.3.3. Проверка электрической прочности изоляции

Электрическую прочность изоляции цепей, указанны.х в табл. 6, проверяйте следующим образом:

соедините выход установки УПУ-10 с зажимами, клеммами или штырями проверяемой цепи, причем при испытаниях цепи питания тумблер СЕТЬ должен быть включен, при испытаниях остальных цепей выключен;

подайте испытательное напрян<ение, значение которого для каждой цепи указано в табл. б. Подачу испытательного напряжения производите, начиная с нуля или со значения, не превышающего рабочее напряжение. Поднимайте напряжение плавно пли равномерно ступенями, не превышающими 10% от значения испытательного напряжения’;

выдержите цепь под испытательным напряжением в течение 1 min, после чего напряжение плавно пли ступенями уменьшите до нуля.

Результат испытаний считайте удовлетворительным, если во время проверки не было пробоя и поверхностного перекрытия изоляции.

• 12.3.4. Определение максимального напряжения между зажимом Нху входного кабеля К2 и зажимом Lxy входного кабеля К1 при измерении сопротивления

Определение максимального напряжения между зажимом Нху входного кабеля К2 и зажимом Lxy входного кабеля К1 при измерении сопротивления проводите методом непосредственной оценки в следующей последовательности:

если вольтметр не был подготовлен к работе, подготовьте его согласно указаниям раздела 9 и прогрейте в течение 5 min;

установите переключатель рода работы в положение R;

установите переключатель пределов измерений в положение 1; измерьте вольтметром В7-22А постоянное напряжение между зажимом Нху кабеля К2 и зажимом Lxy кабеля К1.

Результат поверки считайте удовлетворительным, если измеренное напряжение составляет не более 17 V.

• 12.3.5. Проверка способности вольтметра выдерживать перегрузку

Проверку способности вольтметра выдерживать перегрузку проводите следующим обра.зом:

если вольтметр не был подготовлен к работе, подготовьте его согласно указаниям раздела 9 и прогрейте в течение 5 min;

установите переключатель рода работы в положение V—;

установите переключатель пределов измерений в положение 0,1;

подайте на вход вольтметра от источника постоянного тока В1-13 напряжение перегрузки 300 V и поддерживайте его в течение одной минуты, при этом на табло должен индицироваться знак » (перегрузка);

снимите напряжение перегрузки, установите переключатель рода работы в положение R;

установите переключатель пределов измерении в положение АВТ;

подключите кабель К2;

замкните накоротко зажимы Нху и Lxy кабелей К2 и К1 и убедитесь в правильном выборе предела измерений —0,1 kQ;

разомкните зажимы Нху и Lxy кабелей К2 и К1 и убедитесь в правильном выборе предела измерений—10000 к£2, при этом также должен индицироваться знак » (перегрузка);

установите переключатель рода работы в положение Vt=:; переключатель пределов измерении—в положение 100 V и подайте па вход вольтметра от двух последовательно соединенных источников В1-13 и Б5-50 напряжение перегрузки 1200 V. Поддерживайте его в течение одной минуты, при этом на табло должен индицироваться знак перегрузки;

по истечении одной минуты уменьшайте выходное напряжение источников до минимального значения, установите переключатель пределов измерений вольтметра в положение 1000; убедитесь, что вольтметр измеряет выходное напряжение источника В1-13.

Результат проверки считайте удовлетворительным, если вольтметр выдерживает перегрузку напряжения 300 V на пределе измерений 0,1 V и напряжения 1200 V на пределе измерений 100 V.

• 12.3.6. Проверка электропитания вольтметра

Проверку электропитания вольтметра после ремонта источников питания проводите при 198 и 242 V.

Перед испытаниями при товьте вольтметр к работе и указаниям раздела 9 и п. 10.1, установите предел измерения постоянного напряжения 10 V, подсоедините штекер Нх и соединенные вместе зажимы Lxy, Ge входного кабеля К1 к батарее из десяти нормальных элементов ЫЭ-бб. Зафиксируйте показание вольтметра. Изменяя напряжение питающей сети, наблюдайте показания вольтметра при крайних значениях напряжения сети.

Результат испытаний считайте удовлетворительным, если при крайних значениях напряжения сети показания изменяются не более чем на ±2 единицы младшего разряда.

• 12.3.7. Определение входного сопротивления и входного тока при измерении постоянных напряжений

Определение входного сопротивления при измерении постоянных напряжений проводите методом непосредственной оценки в следующей последовательности:

если вольтметр не был подготовлен к работе, подготовьте его согласно указаниям раздела 9, п. 10.1.1;

установите переключатель рода работы в положение V=;, переключатель пределов измерений — в положение 10;

подсоеднинте зажим Их н соединенные вместе зажимы Lxy п Ge кабеля К1 к вольтметру В7-15 и измерьте им входное сопротивление вольтметра В7-28 по входу Их.

Результат поверки считайте удовлетворительным, если входное сопротивление не менее 10®£2.

Определение входного тока при измерении постоянных папря-жеиин проводите в следующей последовательности:

если вольтметр не был подготовлен к работе, подготовьте его согласно указаниям раздела 9, п. 10.1.1;

соберите схему измерении в соответствии с рис. 19;

установите переключатель рода работы в положение V—, переключатель пределов измерений—в положение 0,1;

отсоедините перемычку S от зажима Нх и через (10—20) s включите секундомер, записав при этом показание Ui вольтметра В7-28;

через 100 s после включения секундомера запишите показание вольтметра В7-28;

Рис. 19. Схема электрическая структурная определения входного тока при измереппп постоянных напряжений

• — перемычка;

• — конденсатор K73-1I-63 V-1 Цр±10% ОЖО.461.093 ТУ;

• — кабель в.ходной Тг4.853.871, входящий в комплект вольтметра В7-28;

определите входной ток по формуле: lDX=-^(Uc-U,),

• — входной ток, А;

• — емкость конденсатора С, равная 10-°F;

• — время измерения, равное 100 s;

• — изменение показаний вольтметра за время t, V.

Результат поверки считайте удовлетворительным, если входной ток не превышает 1 • 10-'“А.

• 12.3.8. Определение метрологических параметров

а) Определение основной погрешности п проверку пределов измерений постоянного напряжения проводите методом сравнения в следующей последовательности:

подготовьте вольтметр к работе согласно указаниям раздела 9 и пункта 10.1;

соберите схему в соответствии с рис. 20а для пределов нзмере-0,1; 1 V и в соответствии с рис. 206 для пределов измерений 100; 1000V. Прибор В1-7 должен быть откалиброван по внеш-мере ЭДС—батареи из 10 нормальны.х элементов, соединенных

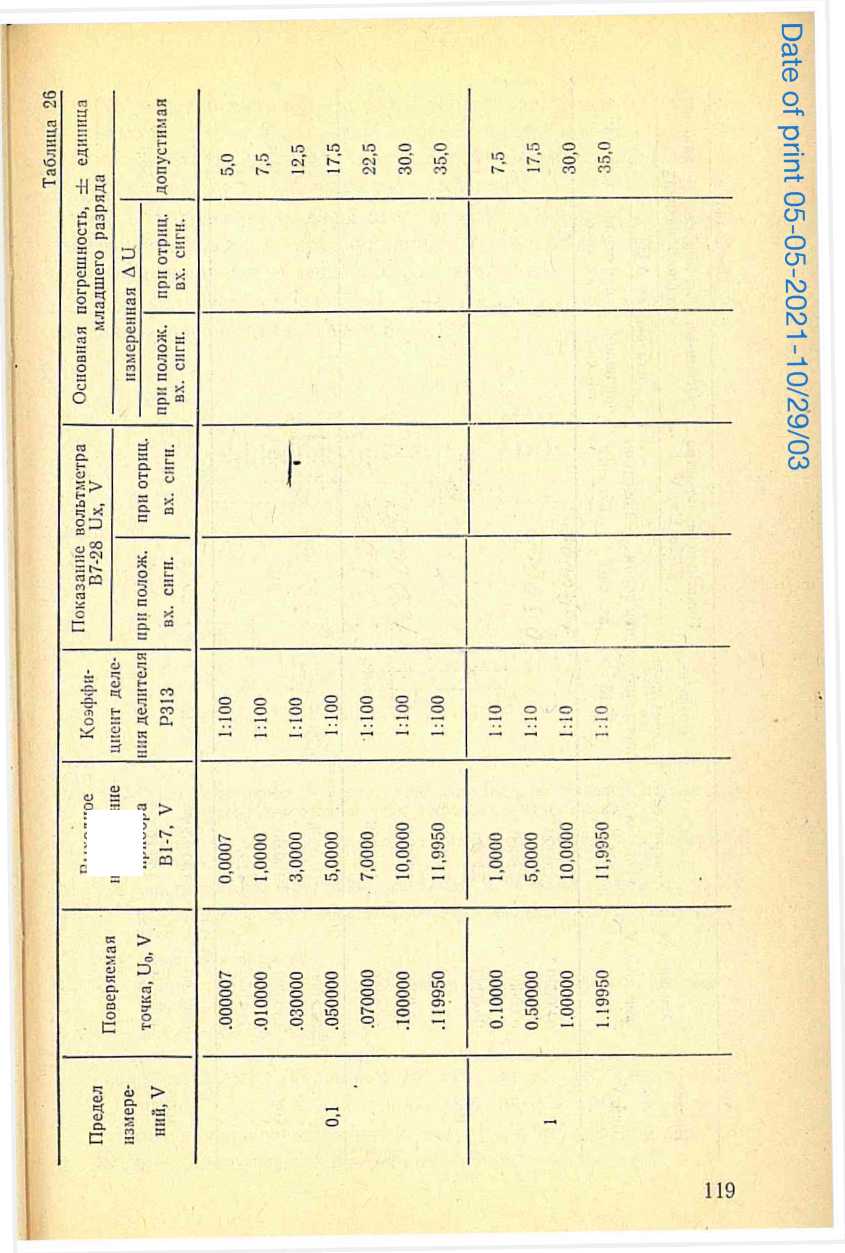

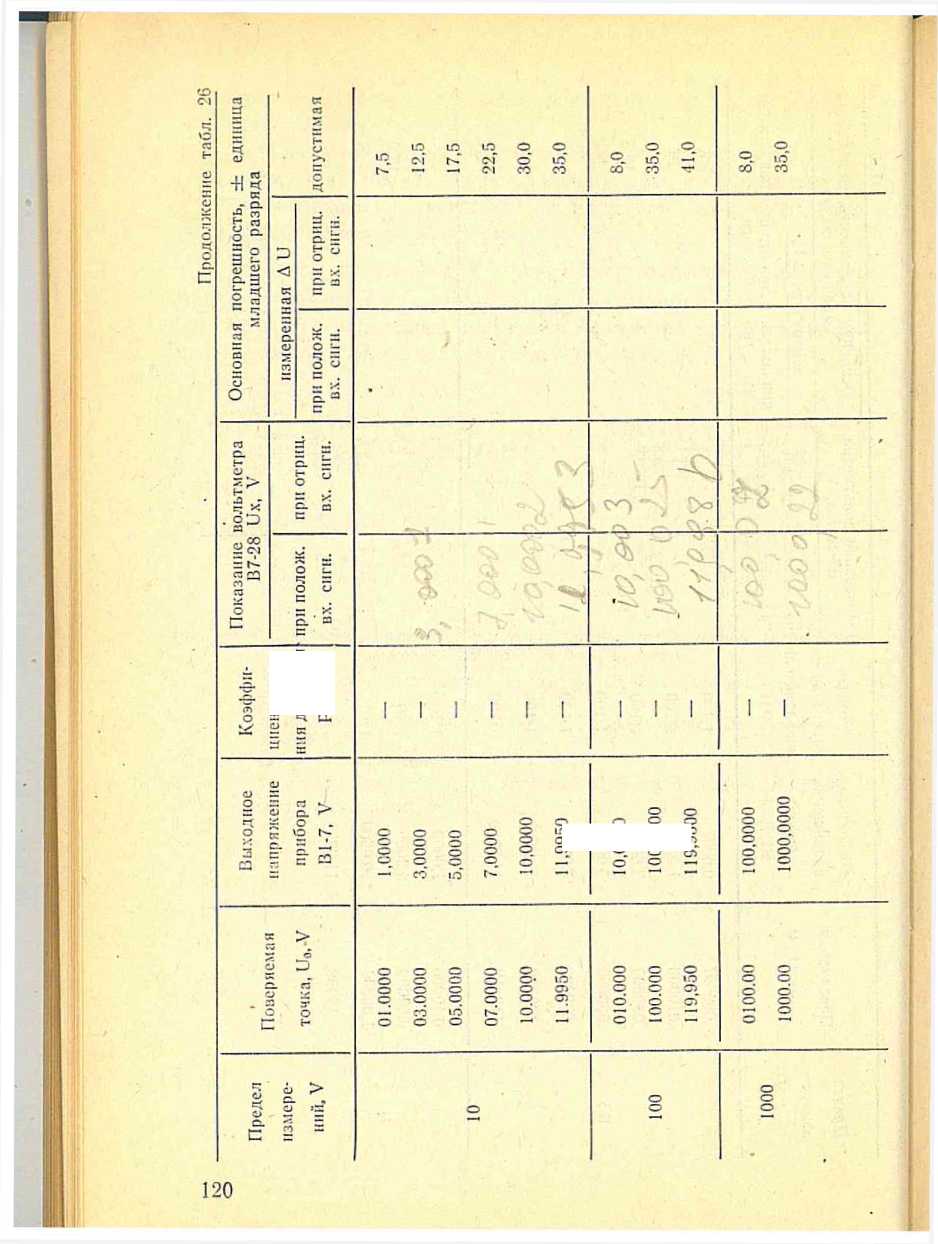

ных в табл. 25, для положительной полярности входного напряжения, предварительно установив нулевое показание вольтметра, не отключая его от равном нулю;

Y

где ди — абсолютное значение основной погрешности измерения постоянного напряжения вольтметра B7-2S, выраженное в единицах младшего разряда;

L'.x — показание вольтметра В7-28, V;

По — действительное значение измеряемого напряжения, указанное Б табл. 26, V;

Y — цена единицы младшего разряда, V;

произведите проверку вольтметра при отрицательной полярности входного напряжения в точках 0,1 Пп, 0,5 Un, 1,0 Un для пределов измерений 0,1; 1; 10 V и в точках 1,0 Un для пределов измерений 100; 1000 V. Смену полярности производите на выходе прибора В1-7, меняя положение концов кабеля, подключенного к его выходу, при этом зажимы Lxy и G е должны быть всегда соединены между собой. После смены полярности перед поверкой установите нулевое показание вольтметра, не отключая его от схемы при выходном напряжении прибора В1-7, равном нулю.

Результаты поверки считайте удовлетворительными, если основная погрешность вольтметра .не превышает значений, указанных в табл. 26.

Определение основной погрешности за 16 h после калибровки проводите методом сравнения в следующей последовательности;

* Bl-7

после двухчасового прогрева произведите установку нуля по методике п. 10.1.2;

установите предел измерения постоянного напряжения 10 V; подсоедините штекер Нх и соединенные вместе зажимы Lxy, Ge входного кабеля К1 к внешней мере, например, батарее из десяти нормальных элементов НЭ-65;

установите резистором V показание вольтметра, равное суммарному значению э.д.с. нормальных элементов батареи;

через 16 h определите показания вольтметра при использовании батареи из десяти, из пяти и одного элемента.

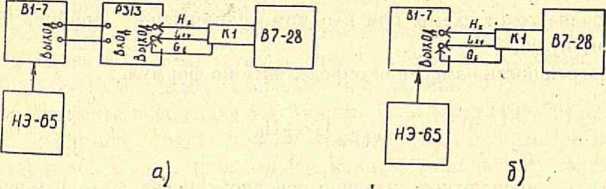

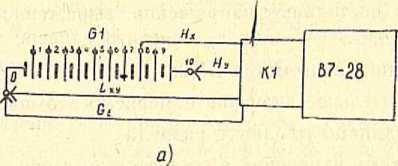

Рис. 20. Схема электрическая структурная определения основной погрешности измерения постоянного напряжения

• — батарея из 10 нормальных элементов НЭ-65, соединенных последовательно;

• — прибор для поверки вольтметров, дифференциальный вольтметр постоянного тока;

• — делитель напряжения;

• — кабель входной Tr4.853.87I, входящий в комплект вольтметра В7-28;

  Р313

  К1

  В7-28 — поверяемый вольтметр.

Результат испытаний считайте удовлетворительным, если через 16 h показания вольтметра не отличаются более чем на ±15; ±10; ±6 единиц младшего разряда от суммарного значения эдс десяти, пяти и одного элемента соответственно.

б) Определение основной погрешности и проверку пределов измерений отношения двух постоянных напряжений проводите методом сравнения в следующей последовательности:

если вольтметр не был подготовлен к работе, подготовьте его согласно указаниям раздела 9 и п. 10.1;

21. Схема электрическая структурная определения основной погрешности нзмсреипя отношения двух постоянных напряжений

Действительное значение отношения So определите по формуле:

где AS — абсолютное значение основной погрешности отношения двух постоянных напряжений, выраженное в единицах младшего разряда;

S — показание вольтметра В7-28;

So— действительное значение измеряемого отношения;

•у — цена единицы младшего разряда.

Соберите схему измерений в соответствии с рис. 216;

Произведите проверку вольтметра в точках, соответствующих номинальным значениям пределов измерений согласно табл. 28. Прибор В1-7 должен быть предварительно откалиброван по той .же самой батарее нормальных элементов G, которая используется для поверки вольтметра по схеме рис. 216. Выходное напряжение прибора В1-7 устанавливать равным

Ux=n-Uy,                     (17)

где n — коэффициент, указанный в табл. 27 для каждого предела измерений;

Uy — суммарное значение эдс нормальных элементов, подключенных ко входу Ну, V.

Делитель Р313 используйте при измерении на пределах измерении 0,01; 0,1. На пределах измерений 10, 100 подавайте напряжение Ux непосредственно с выхода прибора В1-7 на вход Н.х вольтметра В7-28.

122

Измерения производите для значений Их и Uy одинаковой полярности — положительной и отрицательной.

После смены полярности перед поверкой установите нулевое показание вольтметра на пределе 0,1 V в режиме измерения постоянного напряжения, не отключая вольтметр от схемы, при выходном напряжении прибора В1-7, равном нулю.

Действительное значение отношения So определите по формуле (15), где Ux — выходное напряжение прибора В1-7, V;

Uy — суммарное значение ЭДС нормальных элементов, подключенных ко входу Ну, V.           (

Погрешность измерения определите по формуле (16).

Результат поверки считайте удовлетворительным, если основная погрешность вольтметра не превышает значений, указанны.х в табл. 27, 28.

в) Определение основной погрешности и проверку пределов измерений переменного напряжения проводите методом сравнения в следующей последовательности:                                 ,

подготовьте вольтметр к работе согласно указаниям раздела 9 и п. 10.1;

соберите схему измерений в соответствии с рис. 22а;

Рнс. 22. Схема структурная электрическая определения основной погрешности измерения переменного напряжения

• — прибор для поверки вольт.хгетров переменного тока;

• — кабель входной Tr4.S53.871, входящий в комплект вольтметра В7-28;

  В1-9

  К1

  В7-28 — поверяемый вольтметр;

  Я1 В-22 — блок усиления напряжения до 1000 V.

Таблица 2/

to

4^

to СЛ

I

произведите проверку вольтметра в точках, указанных в табл.

• 29, при этом устанавливайте выходные напряжения прибора В1-9 на пределах, обеспечивающих наибольшую точность. Проверку вольтметра в точке Uo=0300.0 V проводите по схеме рис. 226;

погрешность измерения определяйте по формуле;

ли= Ц’х—Un

У

где ди—абсолютное значение основной погрешности измерения переменного напряжения вольтметра В7-28, выраженное в единица.х младшего разряда;

'' Ux—показание вольтметра В7-28, V;                        у

Uo—действительное значение измеряемого напряжения, укгг заипое в табл. 29, V;

у — цена единицы младшего разряда, V.

Результат поверк_и считайте удовлетворительным, если основная погрешность вольтметра не превышает значений, указанных в табл. 29.

г) Определение основной погрешности и проверку пределов измерений отношения переменного напряжения к постоянному напряжению проводите методом сравнения в следующей последовательности:

если вольтметр не был подготовлен к работе, подготовьте его согласно указаниям раздела 9 и п. 10.1;

соберите схему измерений в соответствии с рис. 23; произведите поверку вольтметра в точках, указанных в табл.

• 30, при частоте напряжения Ux, равной 1 kHz.

Действительное значение отношения So определите по формуле:

Uy ’ где Ux—выходное напряжение прибора В1-9, V;

Uy—суммарное значение ЭДС нормальных элементов, подключенных ко входу Ну, V;

" погрешность измерения определите ио формуле:

л с S—5п

Д5 =----

У

где Д5—абсолютное значение основной погрешности измерения отношения переменного напряжения к постоянному, выраженное в единицах младшего разряда;

S—показание вольтметра В7-28;

So—действительное значение измеряемого отношения, вычисленное по формуле (19);

• у — цена единицы младшего разряда;

произведите поверку вольтметра в точках, указанных в табл. 31,

при подаче на вход Ну напряжения от девяти нормальных элементов (выводы о—9 батареи G). Выходное напряжение прибора В1-9 устанавливайте согласно формуле (17), значения коэффициента п указаны в табл. 31. Погрешность измерения определяйте по формуле (20).

Результаты поверки считайте удовлетворительными, если основная погрешность вольтметра не превышает значений, указанных в табл. 30, 31.

д) Определение основной погрешности и проверки пределов измерений сопротивления постоянному току проводите методом сравнения в следующей последовательности:

подготовьте вольтметр к работе согласно указаниям раздела 9 и п. 10.1;

соберите схему измерений в соответствии с рис. 24, тип образцовой меры в зависимости от поверяемой точки указан в табл. 32, зажим Ge кабеля К1 должен быть подсоединен к экрану образцовой меры, если мера экранирована;

произведите поверку вольтметра в точках, указанных в табл. 32;

■ погрешность измерения определяйте по формуле:

V

где AR — абсолютное значение основной погрешности измерения сопротивления постоянному току вольтметра В7-28, выраженное в единицах младшего разряда;

R — показание вольтметра В7-28, к£2;

Ro — действительное значение измеряемого сопротивления, указанное в табл. 32, к£2;

у — цена единицы младшего разряда, kQ.

Рис. 23. Схема электрическая структурная определения основпой погрешности измерения отношения переменного напряжения к постоянному напряжению В1-9 а

К1

В7-28 — поверяемый вольтметр.

Результат поверки считайте удовлетворительным, если основная погрешность вольтметра не превышает значений, указанных в табл. 32.

• 12.3.9. Проверка выхода на внешнее цифропечатающее устройство

Проверку выхода на внешнее цифропечатающее устройство проводите методом непосредственной оценки в следующей последовательности:

если вольтметр не был подготовлен к работе, подготовьте его согласно указаниям раздела 9 и прогрейте в течение 5 min;

соедините выход прибора В1-7 с зажимом Нх и соединенными вместе зажимами Lxy, Ge кабеля К1, установите переключатель рода работы вольтметра в положение V —Изменяя выходное напряжение прибора В1-7 и измеряя вольтметром В7-22А напряжение на контактах разъема ЦПУ, проверьте соответствие выходных кодовых сигналов требованиям табл. 2—5;

устанавливая переключатель рода работы вольтметра в положения                 R, проверьте соответствие выходных кодо

вых сигналов требованиям-табл. 2—4;

проверьте наличие команд НАЧАЛО ИЗМЕРЕНИЯ, ПУСК ЦПУ, СОПРОВОЖДЕНИЕ на контактах Р, 6, Д разъема ЦПУ при помощи осциллографа С1-65А, при этом: установите переключатель рода работы вольтметра в положение V -■=, переключатель пределов измерения — в положение 1, нажмите кнопку ФИЛЬТР, замкните накоротко зажимы Нх, Lxy, Ge , входного кабеля KI, подайте на вход внешней синхронизации осциллографа сигнал с контакта Р разъема ЦПУ. Сигнал на контакте Р (команда НАЧАЛО ИЗМЕРЕНИЯ) должен соответствовать рнс. 25а, на контакте 6 (команда ПУСК ЦПУ) — рис. 256, на контакте Д (команда СОПРОВОЖДЕНИЕ) рис. 25в.

Таблица 30

Таблица ЗТ

со

Таблица 32

* — катушки coeflfitieiibi параллельно

I

II

t

24. Схема э.тектрпческая структурная определения основной погрсшиостн измерения сопротивления постоянному току

• — образцовая мера сопротивления (магазин сопротивлений Р327: электрического сопротивления измерительные Р4011, Р4021);

• — кабель входной Тг4.853.872, входящий в комплект вольтметра

• — кабель входной Tr4.S53.871, входящий в комплект вольтметра

  катушки

  B7-28; B7-28;

  К2

  К1

  В7-28 — повсряе.мый вольтметр.



  Pile.

  Д.

. 25. Форма сигналов НАЧАЛО ИЗМЕРЕНИЯ (а), ПУСК ЦПУ (б), СОПРОВОЖДЕНИЕ (в) на контакта.х Р. 6, Д разъема ЦПУ .лительность импульсов на рис. 25 дана ориентировочно, для качественной оценки.

• 12.3.10. Проверка дистанционного управления

Проверку дистанционного управления проводите в следующей последовательности;

если вольтметр не бы.л подготовлен к работе, подготовьте его согласно указания.ч раздела 9, к зажимам Нх, Ну кабеля К1 присоедините кабель К2, прогрейте вольтметр в течение 5 min;

соберите^схему измерений в соответствии с рис. 26, установите выходной импульс генератора Г5-63 положительной полярности, длительностью 5—10 ps, амплитудой 3—5 V в режиме однократного запуска;               __ _

проведите поверку вольтметра согласно табл. 33 для каждого рода работы и всех пределов измерений, устанавливая выключатели S1—S13 в соответствующие положения (в положении 0 выключатель замкнут на ОБЩ14Р1, в положении 1 на УРОВЕНЬ «1»), На индикаторном табло вольтметра должны индицироваться символы, указанные в табл. 33;

при проверке автоматического выбора пределов измерений пос-

Рис. 26. Схема электрическая структурная проверки дистанционного управления Г5-63 — генератор импульсов;

S1—S13 — любые двухполюсные выключатели;

X — разъем ДУ, находящийся на задней стенке поверяемого вольтметра ле установки выключателей SI—S13 в соответствующие положения замыкайте накоротко и размыкайте зажимы Нху и Lxy кабелей К2 и К1, при этом должно осуществляться переключение пределов измерений вольтметра: при замкнутых зажимах запятая на индикаторном табло должна переместиться справа налево, должен установиться предел измерений 0,1 кй и показание вольтметра около нуля; при разомкнутых зажимах запятая должна переместиться слева направо, должен установиться предел измерений 1000 кй и показание вольтметра^ 120001 кЙ;

при проверке разового запуска после установки выключателей SI—S11, S13 в соответствующие положения установите выключатель S12 сначала в положение 1. при изменении напряжения на входе вольтметра показания должны изменяться. Затем установите выключатель S12 в положение 0, изменение показаний должно прекратиться. Осуществите 2—3 раза однократный запуск генератора Г5-63, при этом должно быть каждый раз однократное изменение показаний вольтметра;

при проверке команды ЗАПРЕТ после установки выключателей в соответствующие положения осуществите несколько раз однократный запуск генератора, при этом не должно быть изменений показания вольтметра.

Результат поверки считайте удовлетворительным, если вольтметр обеспечивает дистанционное управление.

Продолжение таблицы 33

оэ -ч
