ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ"

(ФГУП "ВНИИМС")

УТВЕРЖДАЮ

ФГУП "ВНИИМС"

В.Н. Яншин

Государственная система обеспечения единства измерений

СЧЕТЧИКИ - РАСХОДОМЕРЫ КСР

МЕТОДИКА ПОВЕРКИ

ППБ.407231.005 МП г. Москва 2012 г.

ОГЛАВЛЕНИЕ

1

ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

3

2

УСЛОВИЯ ПОВЕРКИ

4

3

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4

4

ПОДГОТОВКА К ПОВЕРКЕ

4

5

ПРОВЕДЕНИЕ ПОВЕРКИ

4

6

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

11

ПРИЛОЖЕНИЕ А___________________________________________________12

Настоящий документ распространяется на счетчик - расходомер КСР (далее -КСР) и устанавливает методы и средства его первичной и периодических поверок при выпуске из производства, в эксплуатации и после ремонта.

Межповерочный интервал - не более 4 лет;

КСР является комплектным средством измерений, объединенным общими техническими условиями ТУ 407231.004.29524304-07 и состоит из следующих функциональных частей:

  • - блока индикации (далее по тексту - «БИ»)

  • - преобразователей расхода либо счетчиков воды с импульсным выходом;

  • - преобразователей давления с выходным сигналом постоянного тока 0.5 или 4.20 мА по ГОСТ 6651.

При проведении поверки различных исполнений КСР определяют только те метрологические характеристики, которые присущие данному исполнению.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 1.1 При проведении поверки выполняют следующие операции:

    • 1.1.1 Проверка комплекта функциональных частей (п.5.1);

    • 1.1.2 Поверка функциональных частей (п.5.2);

    • 1.1.3 Определение метрологических характеристик (п.5.3);

При получении в процессе любой из операций отрицательных результатов поверку прекращают. КСР (или его функциональные части) после ремонта, настройки и регулировки (при необходимости), подвергают повторной поверке в полном объеме п.1.1

  • 1.2 При проведении поверки преобразователей расхода (счетчиков воды) и давления применяют средства, указанные в документе на их поверку, при выполнении поверки БИ применяют средства, приведенные в таблице 1.1.

Таблица 1.1

Наименование оборудования

Технические характеристики

Назначение

Контроллер    измери

тельный КИ-2

Диапазон    генерируемых    частот

0,002.2049 Гц, погрешность периода +0,02 % Погрешность генерации импульсов в пакете ±1 имп. на 100000

Формирование импульсной последовательности с требуемыми параметрами

Генератор сигналов

Г3-110

Диапазон частот 0,01 Гц...200 кГц; нестабильность частоты +3 • 10-8

Формирование синусоидального сигнала заданной частоты

Адаптер

Уровень входного сигнала 1,8.2 В Выход - открытый коллектор

Преобразование sin -сигнала в импульсный

Кнопка КМ1-1

Минимально коммутируемый ток 1 мА

Формирование импульсов

Калибратор   токовой

петли Fluke 705

Диапазон задания токов 0.24 мА, погрешность воспроизведения ±(0,0002^1 + 0,002) мА

Формирование сигнала постоянного тока

Частотомер электронно-счетный Ч3-63

Диапазон измеряемых частот 0,1

Гц.200 МГц, погрешность ±5х10-7 +

Ттакт/п Тизм

Измерение периода электрических колебаний

ПК с ПО "Монитор-Сервис"

Для Windows-98 и выше

Управление    работой

контроллера КИ-2

Примечания.

Допускается использование других средств поверки с техническими характеристиками,

не хуже указанных.

__________________________________________________________ППБ.407231.005 МП Контроллер измерительный КИ-2 и программное обеспечение «Монитор-Сервис» поставляются предприятием-изготовителем КСР по отдельному заказу.

2 УСЛОВИЯ ПОВЕРКИ

  • 2.1 При проведении поверки функциональных частей в составе КСР соблюдают условия, приведенные в документах на поверку преобразователей расхода (счетчиков воды) и давления, а для БИ - указанные в таблице 2.1.

Таблица 2.1

Наименование параметра

Единицы измерений

Значение

Температура окружающего воздуха

оС

20+5

Относительная влажность

%

30 ... 80

Атмосферное давление

кПа

84 - 106,7

Температура воды

оС

20±5

  • 2.2 Напряжение питающей сети 220/380 В ±10 %, частота 50±1 Гц.

Перед поверкой КСР выдерживают в нормальных условиях, указанных в таблице 2.1, не менее 4 часов.

Перед началом поверки:

- убеждаются, что средства поверки поверены и сроки их поверки не истекли;

- собирают электрическую схему поверки;

- включают средства поверки и прогревают их в течение 30 минут.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

К работе по проведению поверки допускаются лица, изучившие эксплуатационную документацию на КСР, а также на применяемые средства поверки, прошедшие инструктаж на рабочем месте, имеющие квалификационную группу по электробезопасности не ниже 2.

Во время подготовки и при проведении поверки соблюдают порядок работ, требования безопасности и правила, установленные в эксплуатационной документации на КСР и средства поверки.

4 ПОДГОТОВКА К ПОВЕРКЕ

  • 4.1 Подготовка средств поверки

    • 4.1.1 Проверяют наличие действующих свидетельств о поверке (аттестации) поверки и целостность оттисков поверительных клейм.

    • 4.1.2 Подготавливают средства поверки к работе в соответствии с их технической документацией.

    • 4.1.3 Перед проведением поверки изучают элементы управления и режимы работы средств поверки и поверяемого преобразователя, методику измерений.

  • 4.2 На поверку представляют:

- КСР;

- паспорт;

- руководство по эксплуатации;

5 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1 Внешний осмотр.

    • 5.1.1 Проверка комплекта функциональных устройств КСР.

При проведении проверки комплекта КСР рассматривают свидетельства о поверке каждого его функционального устройства.

Если все свидетельства признают действующими, а указанные в них типы и заводские номера функциональных устройств соответствуют указанным в паспорте ППБ.407231.005 ПС, то КСР считают прошедшим поверку с положительным результатом.

В противном случае функциональное устройство в составе КСР с выявленным несоответствием подлежит поверке, как указано в п.1.1.

  • 5.2 Поверка функциональных устройств в составе КСР.

Поверку преобразователей расхода (счетчика воды) и давления проводят в соответствии с нормативной документацией на эти изделия. Поверку БИ проводят в соответствии с методикой, приведенной ниже.

  • 5.3 Определение метрологических характеристик.

    • 5.3.1 Внешний осмотр БИ.

При внешнем осмотре устанавливают соответствие поверяемого БИ следующим требованиям:

  • -     соответствие номера и исполнения БИ паспорту;

  • -     отсутствие механических повреждений, влияющих на работу;

- отсутствие механических повреждений гермовводов.

Примечание - Состояние гермовводов проверяют открутив 4 винта, расположенных по углам корпуса БИ. БИ, не удовлетворяющий указанным требованиям, к дальнейшей поверке не допускают.

  • 5.3.2 Опробование БИ.

При опробовании вызывают на ЖКИ сервисное меню и проверяют совпадение даты и времени поверяемого прибора с текущими. Далее определяют номер прибора и заданную настройку цены импульсов по каждому измерительному каналу.

  • 5.3.3 Проверка идентификационных параметров программного обеспечения БИ.

Идентификационные параметры программного обеспечения для различных исполнений БИ проверяют на соответствие приведенным в таблице 5.1.

Переводят БИ-01 в режим индикации служебного меню, как указано в руководстве по эксплуатации, и сравнивают отображаемую на ЖКИ версию программного обеспечения (ПО) и контрольную сумму (CRC) с приведенными в таблице 5.1.

В БИ-02 и БИ-03 входят в сервисное меню, как указано в руководстве по эксплуатации, и сравнивают отображаемую на ЖКИ версию программного обеспечения (ПО) и контрольную сумму (CRC) с приведенными в таблице 5.1.

Таблица 5.1

Наименование ПО

Идентификационное наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

БИ-01.2

m2.01

v1.1

0x9994

CRC16

БИ-02.1.0

bi02.1.0

v1.3

0x3909

CRC16

БИ-02.1.1

bi02.1.1

v1.3

0x0258

CRC16

БИ-03.2

bi03.2.0

v1.0

0xB615

CRC16

БИ-03.4

bi03.4.2

v1.0

0xA3E3

CRC16

Проверку считают успешной, если считанные номер версии и контрольная сумма (CRC)

совпадают с приведенными.

БИ, НЕ УДОВЛЕТВОРЯЮЩИЕ УКАЗАННЫМ ТРЕБОВАНИЯМ, К ДАЛЬНЕЙШЕЙ ПОВЕРКЕ НЕ ДОПУСКАЮТ.

  • 5.3.4 Определение погрешностей БИ

    • 5.3.4.1 Определение погрешности преобразования частоты входного сигнала в значение расхода.

БИ располагают на столе рядом со средствами измерений и собирают схему поверки, в зависимости от исполнения БИ представленную на рисунке 5.1 или на рисунке 5.2.

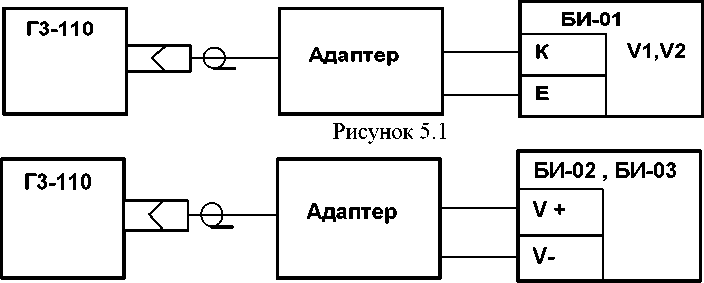

Рисунок 5.2

Примечание - Схема адаптера для проведения поверки приведена на сайте http://www.prompribor-kaluga.ru.

Определяют частоты входного сигнала, соответствующие расходам дмин; gnep; (0,5 gMakC); gMakC, используемого в составе КСР преобразователя расхода (счетчика воды)

f =    g°i

3600 Ди

J

где, дмин; дпер; дмакс - минимальный , переходный и максимальный значения расходов преобразователя расхода (счетчика воды) в составе КСР, м3/ч;

Ли - цена импульса, м3/имп настройки канала БИ.

При этом, в зависимости от рассчитанного, значения частоты сигнал подают на соответствующие входы БИ (см. таблицы 5.2, 5.3 в зависимости от исполнения БИ), причем входные фильтры БИ должны быть настроены как указано в с таблицах 5.2 и 5.3.

Таблица 5.2

Входная клемма

БИ-01

Наличие джампера на разъеме ХР2 БИ-01

Максимальная частота следования импульсов, Г ц

Длительность импульса, мс

К1

вход V1

вход V2

до 40

1,5...4

4

2

о о

3

1

4

2

о о

3

1

К1, К2

4

2

о о о о

3

1

4

2

о о о о

3

1

до 4

50...125

Таблица 5.3

Входная клемма

БИ-02 (БИ-03)

Наличие джампера на разъеме ХР7 БИ-02

Максимальная частота следования импульсов, Гц

Длительность импульса, мс

(ХР6...

ХР9) БИ-03

вход V1

(вход V1...V4)

  • 3

  • 4

1

2

10

не менее 50

  • 3

  • 4

1 оИ

1

2

1000

не менее 0,5

Последовательно подают с генератора частоты равные, рассчитанным выше значениям.

Переводят БИ в режим индикации объема и дожидаются момента, когда значение объема на ЖКИ изменится от первоначального значения не менее чем на 2 единицы счета. Переводят БИ в режим индикации расхода, включают режим усреднения показаний, при постоянной усреднения не менее 2 (подробнее см. Руководства по эксплуатации "Блок индикации БИ-01" "Блок индикации БИ-02") или глубине фильтрации не менее 4 (подробнее см. Руководство по эксплуатации "Блок индикации БИ-03"), считывают и фиксируют показания расхода с ЖКИ.

Блок индикации считают поверенным по данному параметру, если измеренное значение расхода не выходит за пределы, определенные соотношением

gu3M = (0,995...1,005)-3600- f-Ли

где, f, Гц - частота с генератора, поданная на вход канала БИ;

Ди, м3/ имп - заданная цена импульса измерительного канала БИ;

  • 5.3.4.2 Определение погрешности преобразования количества входных импульсов в значение объема.

Подключают ко входу БИ кнопку SB в соответствии с рисунком 5.3 в зависимости от исполнения

Рисунок 5.3

Переводят БИ в режим индикации расхода. Дожидаются нулевых показаний расхода на ЖКИ, после чего фиксируют показания объема (GHa4). Замыкают контакты кнопки SB 5..10 раз с периодичностью = 1 раз в секунду. Вновь переводят БИ в режим индикации расхода и дожидаются нулевых показаний расхода в поверяемом канале. Затем считывают конечные показания объема (Окон). Определяют цену импульса в поверяемом измерительном канале и проверяют соответствие измеренного объема рассчитанному значению по формуле

кон ~ Онач) = N ' Ли

где N - число поданных импульсов (нажатий кнопки);

Ли - заданная цена импульса канала блока БИ

Блок индикации считают поверенным по данному параметру, если измеренное значение объема соответствует рассчитанному.

  • 5.3.4.3 При наличии измерительного контроллера КИ-2 (поставляется по отдельному заказу) определение погрешностей преобразования входного сигнала в значения расхода и объема выполняют по методике, приведенной ниже.

Подключают КИ-2 ко входам БИ в соответствии с рисунками 5.4.5.6, в зависимости от исполнения БИ.

БИ-01

КИ-2 «Выход 1 и 2»

DM-9M

Выход 1 (оптрон) +

1

1

Выход 1 (оптрон) -

2

2

Выход 2 (оптрон) +

3

3

Выход 2 (оптрон) -

4

4

E

К1/К2

К1/К2

V1

V2

Рисунок 5.4

КИ-2 «Выход 1 и 2»

DM-9M

Выход 1 (оптрон) +

1

1

Выход 1 (оптрон) -

2

2

БИ-02

2

V+

1

V-

Рисунок 5.5

КИ-2 «Выход 1 и 2»

DM-9M

Выход 1 (оптрон) +

1

1

Выход 1 (оптрон) -

2

2

Выход 2 (оптрон) +

3

3

Выход 2 (оптрон) -

4

4

«Выход 3 и 4»

DM-9M

Выход 3 (оптрон) +

1

1

Выход 3 (оптрон) -

2

2

Выход 4 (оптрон) +

3

3

Выход 4 (оптрон) -

4

4

Рисунок 5.6

БИ-03

V+

V1

V2

V-

V+

V-

V+

V3

V4

V-

V+

V-

Подготавливают КИ-2 к работе в режиме генерации импульсов в соответствии с руководством по эксплуатации на контроллер измерительный КИ-2 (Подробнее см. ППБ.408843.026 РЭ "Контроллер измерительный КИ-2" Руководство по эксплуатации).

Определяют частоты входного сигнала, соответствующие расходам дмин; gnep; (0,5 gMakC); gMakC для используемого в составе КСР преобразователя расхода (счетчика воды) как указано в п.5.1.6.1, подают с контроллера КИ-2 частоту 1Ки с учетом требований таблиц 5.2, 5.3 и выполняют измерение расхода, как указано в п.5.1.6.1.

Примечание - Поскольку в контроллере Ки-2 предусмотрено дискретное задание частоты, то на вход БИ подают ближайшую большую возможную задаваемую частоту (подробнее см. Руководство по эксплуатации ППБ.408843.026 РЭ "Контроллер измерительный Ки-2" и ППБ.408843.026 РП "Монитор-сервис-1.0 Программное обеспечение для работы с контроллером измерительным КИ-2" Руководство пользователя).

При определении погрешности преобразования количества входных импульсов в значения объема переводят контроллер КИ-2 в режим генерации заданного числа импульсов. Устанавливают частоту следования импульсов, соответствующую максимальному расходу, определенную как указано в п.5.1.6.1. Дожидаются нулевых показаний расхода на ЖКИ, после чего фиксируют показания объема. Подают на вход прибора 1000/5пр(%) импульсов (где 5Пр -погрешность преобразователя, в составе КСР, соответствующая расходу (gMUH; gnep; gMakC) на подаваемой частоте). Вновь переводят БИ в режим индикации расхода и дожидаются нулевых показаний расхода в поверяемых каналах. Затем считывают конечные показания объема. Проверяют соответствие измеренного объема рассчитанному значению, как указано в п. 5.1.6.2.

  • 5.3.5 Определение погрешности измерений давления (только для исполнений БИ-02 и БИ-03 с измерением давления)

Подключают выходы калибратора токовой петли - ко входу БИ-02, согласно рисунку 5.7 и ко входам БИ-03 согласно рисунку 5.8.

Fluke 705

+

COM

Рисунок 5.7

БИ-02 ХТ1

15

I+

16

I-

Fluke 705

+

COM

БИ-03

I+

Р1, Р2, Р3, Р4

I-

Рисунок 5.8

Входят в режим индикации давления. Задают калибратором величины токов в рабочем диапазоне БИ, указанные в таблице 5.4 и считывают с ЖКИ показания давления.

БИ

Y

Ризм Рзад1оо%

P макс

Таблица 5.4

Задаваемое давление

1зад, (мА) для установленного диапазона измерений тока (AI)

Рзад (кгс/см2) для установленного максимального давления (Рмакс) канала БИ

AI =

0...5

AI =

4.20

и ®

о

Р = макс

1

Р =

макс

1,6

Р =

макс

2,5

Р = макс

4

Р = макс

6

Р =

макс

6,3

Р = макс

10

Р = макс

16

Р = макс

25

0,9Рмакс

4,5

18,4

18

0,9

1,44

2,25

3,6

5,4

5,67

9,0

14,4

22,5

0,5Рмакс

2,5

12,0

10

0,5

0,8

1,25

2

3,0

3,15

5,0

8,0

12,5

0,2Рмакс

1,0

7,2

4

0,2

0,32

0,5

0,8

1,2

1,26

2,0

3,2

5,0

Вычисляют приведенную погрешность измерений давления

где, Ризм - показания давления, считанные с ЖКИ;

Рзад - заданные значения давлений из таблицы 8.4

Рмакс - установленный в БИ верхний предел измерений давления.

За погрешность измерений давления принимают максимальное из значений уБИ.

БИ считают поверенным по данному параметру, если приведенная погрешность измерений давления не выходит за пределы ±0,3 %.

Примечание - Допускается определение погрешности измерений для других значений давления. При этом значения задаваемых токов определяют из соотношения

Ii

Pi (imax  Io) + Pmax * Io

Pmax

где( I max - Io) - диапазон токов настройки канала 0.. .5 мА; 4...20 мА; или 0...20 мА. Pi и Pmax - задаваемое и максимальное значение давлений соответственно

  • 5.3.6 Определение погрешности измерений времени

При поверке блока индикации БИ-01 подключают сигнальный провод частотомера к :F, а экран к :GND вилки ХР3.

При поверке блока индикации БИ-02 подключают сигнальный провод частотомера к контрольной точке КТ1, а экран к :16 клеммника ХТ1.

Переводят частотомер в режим измерений частоты за интервал времени 10 с. Проводят не менее 3 измерений частоты следования импульсов часового кварцевого генератора.

Определяют отклонение суточного хода по формуле

1n

n 2 fi-32768

т ' 1--86400 с/сутки

отк       32768

Определяют относительную погрешность измерений времени с учетом суточной поправки (trtc) по формуле

Тотк -trtc .по,

от ---100%

86400

где trtc - значение суточной поправки, введенной при изготовлении БИ, приведенное в паспорте.

При поверке БИ-03 включают выход Fо с помощью ПО “Конфигуратор приборов”. Переводят частотомер в режим измерений периода. Проводят не менее 3 измерений периода (Ti) следования импульсов часового кварцевого генератора с точностью до трех знаков после запятой. Определяют отклонение суточного хода по формуле

1n

( П ?Т )-512

ni Ti

т —--86400 с/сутки

отк 512

Определяют относительную погрешность измерений времени с учетом суточной поправки

(trtc):

о Тотк+Trtc * 100%

Ut    86400

КСР считают поверенным по данному параметру, если относительная погрешность измерений времени, не выходит за пределы ± 0,001%.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1.1 Результаты поверки оформляют итоговым протоколом (см. ПРИЛОЖЕНИЕ А). В протокол заносят максимальные значения погрешностей, определенные по результатам поверки. Оформление результатов поверки преобразователей расхода (счетчиков воды) и давления в составе КСР проводят в соответствии с их нормативными документами.

6.1.2 При положительных результатах поверки КСР выдают свидетельство о поверке или делают отметку в паспорте в соответствии с ПР50.2.006-94, функциональные части изделия пломбируют.

  • 6.1.3 При отрицательных результатах поверки КСР к эксплуатации не допускают. Ранее действующее свидетельство аннулируют, делают соответствующую отметку в паспорте и выдают извещение о непригодности КСР с указанием причин в соответствии с ПР50.2.006-94.

ПРИЛОЖЕНИЕ А ПРОТОКОЛ

поверки КСР_____________ зав.№ ______________

1 Комплектность: соответствует не соответствует

(ненужное зачеркнуть)

2 Погрешности преобразователей расхода (счетчиков воды): (ненужное зачеркнуть)

1 канал

соответствует

не соответствует

2 канал

соответствует

не соответствует

3 канал

соответствует

не соответствует

4 канал

соответствует

не соответствует

3 Погрешности преобразователей давления: (ненужное зачеркнуть)

1 канал

соответствует

не соответствует

2 канал

соответствует

не соответствует

3 канал

соответствует

не соответствует

4 канал

соответствует

не соответствует

4 Проверка версии и контрольной суммы программного обеспечения в БИ.

Наименование ПО

Номер версии (идентификационный номер)

ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Заключение о соответствии

(соответствует/не соответствует)

Метрологические характеристики БИ зав №:

Наименование параметра

Фактическое

значение параметра

Допустимое

значение параметра

Погрешность преобразования частоты входного сигнала в значения расхода по каналам

(0,995...1,005)-3600-fи

Соответствие измеренного объема по ЖКИ, расчетному значению по каналам

N и

Приведенная погрешность измерений давления по каналам

±0,3%

Относительная погрешность измерений времени

±0,001%

Заключение о пригодности ______________

(годен/не годен)

Поверитель ____________________ (____________________________)

Подпись                            Ф.И.О

Место

клейма

поверителя

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
