Методика поверки «ГСИ Измерители текущих значений времени с видеофиксацией ,, Паркон -А,, » (651-21-040 МП)

СОГЛАСОВАНО

Первый заместитель

генерального директора -заместитель по научной работе

Государственная система обеспечения единства измерений

Измерители текущих значений времени

с видеофиксацией «Паркон-А»

Методика поверки

651-21-040 МП

2021 г.

651-21-040 МП «ГСИ. Измерители текущих значений времени с видеофиксацией «Паркон-А». Методика поверки»

• 1.1 Настоящая методика распространяется на измерители текущих значений времени с видеофиксацией «Паркон-А» (далее - измерители), изготавливаемые обществом с ограниченной ответственностью «Симикон» (ООО «Симикон») и устанавливает объем и методы первичной и периодических поверок.

• 1.2 Периодическая поверка проводится один раз в один год.

• 1.3  При проведении поверки обеспечена прослеживаемость к ГЭТ 1-2018, ГЭТ 199-2018 по государственной поверочной схеме для координатно-временных измерений, утвержденной приказом Росстандарта № 2831 от 29 декабря 2018.

• 2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 Не допускается проведение поверки меньшего числа измеряемых величин.

• 2.3 Первичная и периодическая поверка измерителя может проводиться как в лабораторных условиях, так и по месту эксплуатации измерителей.

• 2.4 При получении отрицательных результатов поверки по любому пункту таблицы 1 измеритель признается непригодным к применению.

• 3.1 При поведении поверки должны соблюдаться следующие условия:

• -  температура окружающего воздуха от 15 до 25 °C;

• -  относительная влажность до 80 %.

• 4.1 К проведению поверки допускаются лица с высшим или средним техническим образованием, аттестованные в качестве поверителей в области радиотехнических средств

651-21-040 МП «ГСИ. Измерители текущих значений времени с видеосЬиксаиией «Паркон-А». Методика поверки»

измерений и изучившие настоящую методику, документацию на измеритель и эксплуатационную документацию на используемые средства поверки.

• 5.1 Для поверки применять средства поверки, приведенные в таблице 2.

Таблица 2 - Средства поверки

• 5.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемого измерителя с требуемой точностью.

• 5.3 Все средства поверки должны быть исправны, поверены и иметь сведения о результатах поверки в Федеральном информационном фонде по обеспечению единства измерений.

• 6.1 При проведении поверки необходимо соблюдать:

• - требования по технике безопасности, указанные в эксплуатационной документации (далее - ЭД) на используемые средства поверки;

• - правила по технике безопасности, действующие на месте поверки.

• 7.1 При внешнем осмотре измерителя установить:

• - комплектность измерителя и наличие маркировки (заводской номер, тип) путём сличения с ЭД на измеритель, наличие поясняющих надписей;

• - целостность разъемов и внешних соединительных кабелей;

• - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики.

651-21-040 МП «ГСИ. Измерители текущих значений времени с видеофиксаиией «Паркон-А». Методика поверки»

• 7.2 Результаты поверки считать положительными, если результаты внешнего осмотра удовлетворяют п. 7.1. В противном случае измеритель бракуется, дальнейшие операции поверки не производят.

• 8.1 Подготовить измеритель и ПЭВМ к работе, проверить включение электропитания.

• 8.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. Разместить перед видеокамерой измерителя изображение государственного регистрационного знака (ГРЗ) автотранспортного средства.

• 8.3 Открыть интернет браузер ПЭВМ и ввести IP-адрес испытуемого измерителя. Для установки связи ввести имя «admin» и пароль «test».

• 8.4  На открывшейся странице в разделе «Программы» выбрать режим «Видеонаблюдение» и убедиться в появлении страницы с текущим видеоизображением.

• 8.5. В разделе «Настройки» выбрать «Калибровка объектива». Клавишами «+/-» в строках «Фокус» и «Фокусное расстояние» добиться максимальной резкости изображения ГРЗ. Убедиться в читаемости ГРЗ на изображении.

• 8.6. В разделе «Администрирование» открыть «Диагностику устройства» и убедиться в наличии на ней значений измеренных значений координат местоположения.

8.7 Результаты поверки считать положительными, если обеспечивается выполнение требований, перечисленных в пунктах 8.4 - 8.6. При получении отрицательных результатов дальнейшее проведение поверки прекращают.

• 9.1 Идентификационное наименование и идентификационный номер программного обеспечения (далее - ПО) получить при подключении измерителя к персональному компьютеру в разделе «Об устройстве» в правом верхнем углу страницы ПО измерителя.

Результаты поверки считать положительными, если идентификационные данные (признаки) метрологически значимой части ПО соответствуют приведенным в таблице 3. Таблица 3 - Идентификационные данные ПО

651-21-040 МП «ГСИ. Измерители текущих значений времени с видеофиксацией «Паркон-А», Методика поверки»

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ

• 10.1.1 Собрать схему в соответствии с рисунком 1.

  1Гц

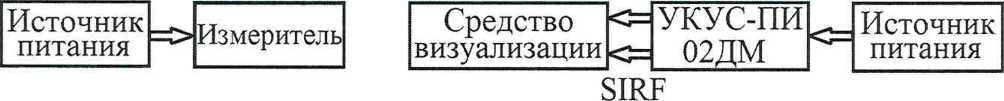

  Рисунок 1 - Схема по определению абсолютной погрешности синхронизации времени

• 10.1.2  Обеспечить максимальную радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС/GPS в небесной полусфере. В соответствии с эксплуатационной документацией на измеритель и УКУС-ПИ 02ДМ подготовить их к работе.

• 10.1.3 Поместить электронный дисплей в поле зрения видеомодуля одновременно с пластиной ГРЗ для обеспечения формирования кадров.

• 10.1.4 С помощью интерфейсной программы измерителя сделать не менее 5 фотографий средства визуализации в течение часа. Записать командой «PrintScreen» фото изображений, полученных комплексом в соответствии с рисунком 2.

  о658хк

  26.

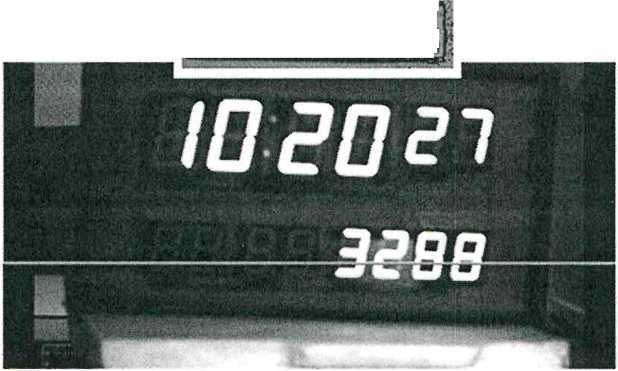

  Рисунок 2 — Изображение, полученное измерителем

• 10.1.5 Сравнить значения времени Тдейс-rj (изображение средства визуализации на кадре) с временем, отображенном на кадре измерителя T(j), определить их разность по формуле (с учетом поясного времени):

AT(j) = T(j) - Тдейст) ,

где Тдейс-ij - действительное значение шкалы координированного времени UTC(SU) в j-й момент времени, с;

T(j) - отображаемое измерителем значение шкалы координированного времени UTC(SU) в j-й момент времени, с.

651-21-040 МП «ГСИ. Измерители текущих значений времени с видеофиксацией «Паркон-А», Методика поверки»

• 10.2 Определение абсолютной инструментальной погрешности определения координат местоположения в плане в диапазоне скоростей от 0 до 130 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3

  • 10.2.1 Собрать схему в соответствии с рисунком 3 (используется имитатор сигналов из состава рабочего эталона координат местоположения 1 разряда).

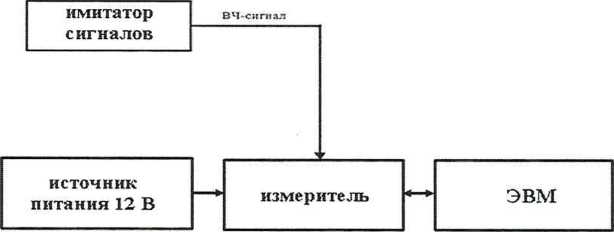

Рисунок 3 - Схема проведении измерений при определении абсолютной инструментальной погрешности определения координат

10.2.2 Подготовить сценарий имитации с параметрами, приведенными в таблице 4. Таблица 4 - Сценарий имитации при проведении поверки

• 10.2.3 Запустить сценарий имитации, осуществить запись NMEA сообщений с частотой 1 сообщение в 1 с.

• 10.2.4 Определить максимальные абсолютные значения погрешностей определения координат (широты, долготы) по формулам:

^дв_тах=^тах(в(;)-в_дейстЬ))

^ЛЬтах = ^таХ(^Ь 0)-Ь_дейсг0))

5

где ВдейстО), ЬдейстО) - действительные значения широты и долготы в j-ый момент времени, угловые секунды;

651-21-040 МП «ГСИ. Измерители текущих значений времени с видеофиксацией «Паркон-А». Методика поверки»

B(j), L(j) - измеренные значения широты и долготы в j-й момент времени, угловые секунды.

• 10.2.5 Перевести максимальные абсолютные значения погрешностей определения широты и долготы из угловых секунд в метры по формулам:

• - для широты:

«(1-е²)

АВ(л/) = arc\ " ^v          ■ АВ"

J(l~e² sin² 5)

• - для долготы:

«(1-е²)cos5

AZ (ж) = arc\ ” ^{v 7}       • AZ"

J(l~e² sin² 5)

J

где a - большая полуось эллипсоида (a = 6378137 м);

e - первый эксцентриситет эллипсоида (е² = 6,69437999014 -10’³);

Г' = 0,000004848136811095359933 радиан (агеГ').

• 10.2.6  Определить абсолютную инструментальную погрешность определения координат местоположения в плане в диапазоне скоростей от 0 до 130 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 по формуле:

• 11.1 Результаты поверки по определению абсолютной погрешности синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU) считать положительными, если для всех проведенных измерений значения абсолютной погрешности синхронизации внутренней шкалы времени измерителя с национальной шкалой координированного времени UTC(SU) находятся в пределах ± 2 с.

• 11.2   Результаты поверки по абсолютной инструментальной погрешности определения координат местоположения в плане в диапазоне скоростей от 0 до 130 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 считать положительными, если для всех проведенных измерений значения абсолютной инструментальной погрешности определения координат местоположения в плане в диапазоне скоростей от 0 до 130 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3 находятся в пределах ±5 м.

• 12.1 Результаты поверки измерителя подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца измерителя или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке и (или) в формуляр измерителя вносится запись о 651-21-040 МП «ГСИ. Измерители текущих значений времени с видеофиксацией «Паркон-А». Методика поверки»

проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

• 12.2 Результаты поверки оформляются в соответствии с приказом № 2510 от 31.07.2020 г. Минпромторга России.

Начальник НИО-6 ФГУП «ВНИИФТРИ»
